Подключение автоматов в щитке своими руками

Упрощенная схема квартирного щитка

Схема №1

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Схема №3

Плюсы данных схем:

  • недорогая
  • оптимальный вариант для маленьких квартир
  • проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

  • однофазную;
  • трёхфазную.

По способу монтажных работ:

  • используя гребёнку, то есть шину;
  • через перемычки из электропровода одножильного типа;
  • через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть. Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

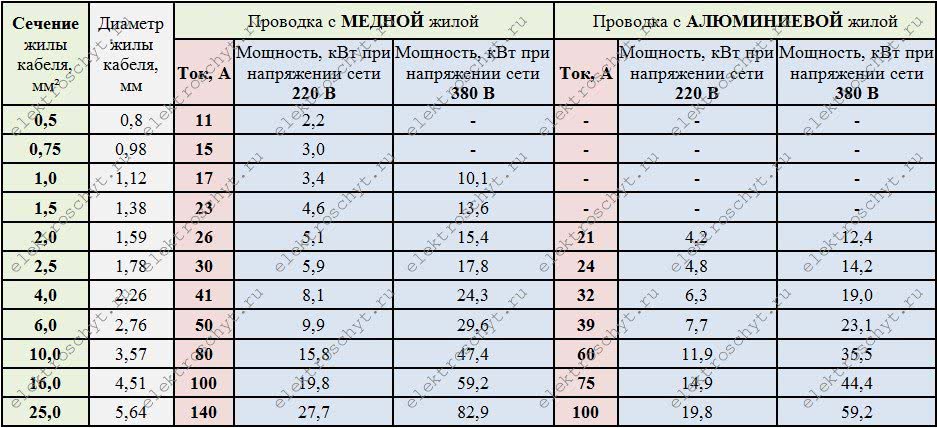

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

     U – напряжение однофазной сети 220 В;

     cos(фи) – коэффициент мощности, для жилых зданий  равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

  • В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
  • Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
  • Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
  • Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

  • На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
  • Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
  • Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
  • Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
  • ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Практика сборки электрощита или о чем не говорят ГОСТы

Строго говоря, сборка электрощитов — это хорошо документированный процесс, в котором всё описано детально от того, как должна выглядеть схема электрощита до усилий затягивания проводов в клеммах. Но знание этих правил ещё не знание как собрать электрощит без лишних потерь времени, усилий и многочисленных переделок. Поэтому перечислим, что нужно учитывать кроме нормативных документов (они понадобятся для сдачи готового объекта энергетикам перед подключением счетчика), и чтения ГОСТов.

  • Подготовительные работы. Монтаж проводов в клеммники щитка занимает от 1-й до 3-х минут на провод. При этом зачистка провода может занять минут 10-ть, если делать эту операцию «на весу» внутри щитка. Размерьте провода, зачистите концы, наиболее жёсткие предварительно согните по шаблону. И быстрее и правильнее монтировать соединения по схеме, не отвлекаясь на мелочи, после которых придётся вспоминать, что и куда прикручивать.
  • Запас длины всех проводов, которые невозможно правильно оценить перед монтажом в щитке. Если Вам кажется, что 20-ть сантиметров лишние – аккуратно уберите их за дин-рейки. Они пригодятся когда-нибудь потом.
  • Сечение проводов должно уменьшаться от ввода питания (входной автомат) к счетчику и далее к защитным автоматам и участку цепи с нагрузкой. Какой кабель выбрать мы говорили в другой статье, но помните, сечение проводов «земля» в щитке должно быть не менее чем у фазного провода от крайнего автомата защиты.
  • Скрутки и витки проводов, находящихся под напряжением недопустимы. Также необходимо развести по разным сторонам щитка силовые и нулевые провода.
  • Обязательно нужно учесть место расположения, при необходимости выбирая негорючий бокс, предназначенный для монтажа в деревянном доме .
  • В любом случае сборка электрощитов начинается с проверки монтажа защитных автоматов . счетчика, входного устройства отключения ( рубильника ) для проверки достаточности места и правильности размещения всех устройств. Установить автомат просто, если есть место, куда его устанавливать. Идеальным вариантом будет пробная сборка без коммутации с разметкой мест установки приборов. При работе это поможет не терять время, понимая, что схема электрощита реализуется правильно.

Прежде чем думать, как собрать электрощит . мы, конечно, подвели к нему кабели от нагрузок (участков цепи), при этом правильно разместив их на входе в щиток.

На фото ниже приведён правильный пример, при котором подключение каждой линии можно обеспечить с любым запасом по размещению проводов внутри щитка.

Самым правильным при формировании схемы электрощита будет выделение отдельных линий для независимых потребителей. Лишние кабеля в данном случае не будут «лишними», это на самом деле страховка от перегрузок и возможность дублирования перегруженных участков. Обычно на этапе проектирования электропроводки сложно детализировать количество и мощность приборов . Поэтому запас прочности в смысле независимых участков электросети не помешает. Конечно, перебарщивать в этом смысле не стоит.

Пожалуй, это все главные правила. Осталось предусмотреть возможность быстрого демонтажа щитка, отключение питания как внутри щитка, так и извне, и разумные меры защиты. После чего сборка электрощита не станет сложной задачей.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

  • двухполюсной автомат это модуль,
  • УЗО однофазное три модуля,
  • УЗО трехфазное пять модулей,
  • трехфазный автомат три модуля,
  • трехфазный дифференциальный автомат шесть – восемь модулей.

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

  • Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
  • Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
  • Дугогасительной камеры.
  • Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
  • Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
  • Пластиковой, полностью диэлектрической ручки.
  • Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
  • Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
  • Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Чтобы исключить негативный исход ситуации – лучше воспользоваться услугами электрика. Профессионалы сделают свою работу быстро и качественно.

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

  • съемная рамка с DIN-рейками;
  • отверстия для ввода и держатели для крепления кабелей;
  • две шины, рабочего и защитного нуля – с подставками и местами установки;
  • набор креплений для монтажа;
  • органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

  • гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
  • 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
  • нулевые шинки или кросс-модули для групповых УЗО;
  • хомутики и стяжки для организации проводников;
  • ограничители для DIN-реек;
  • заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

  1. ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
  2. ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
  3. ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

  • фаза – серый или черный;
  • ноль – синий;
  • земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

  • Как соединить автоматы в щитке
  • Как собрать щит на 380 В
  • Как оконцевать провод наконечником
  • Лучшие производители кабеля

Монтаж щитка для загородного строения

  • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
  • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
  • Монтируем защитные крышки, подписываем для удобства все автоматы.
  • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
  • Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Современные модульные устройства защиты

Автоматический выключатель — устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение

Для начала приготовить требуемые блоки:

  • автоматы отключения;
  • реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
  • УЗО;
  • автоматы дифференциального типа;
  • кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Организация ввода кабелей в электрический щиток

Правильное размещение в корпусе кабелей позволит существенно облегчить монтажные работы по подключению модулей. В хороших электрощитках крышка для ввода проводки съемная. На нижней, верхней или реже задней части корпуса располагаются перфорированные отверстия, которые продавливаются пальцем или вырезаются острым предметом.

Стандартные размеры таких отверстий рассчитаны для помещения специальной гофротрубы 16-20 мм в диаметре. Помещение проводов в навесные модели — более простое занятие, поскольку внутрь бокса они заводятся поочередно. Сложнее со встраиваемыми коробами — нужно сначала заводить кабели, а только после этой процедуры закрепить корпус в нише.

Не менее простым занятием считается фиксация кабелей на входе в ящик. Чаще всего накидывается алебастр в штобе, в области введения проводки в щиток. При выборе электрощитка со специальными сальниковыми пластинами или заглушками, крепление кабелей осуществляется съемом этих элементов короба.

Процедура заключается в следующем:

  1. Снимается заглушка, кабель ввода заходит первым поближе к автомату ввода, при помещении проводов в гофротрубу, ее следует перед вводом обрезать.
  2. К планке с проушинами или гребенке прикладывается кабель, фиксируется пластиковой стяжкой, которая укорачивается до нужной длины кусачками.
  3. Каждый кабель в соответствии со схемой маркируется фломастером, провода с темной оболочкой одевают в светлую термоусадочную трубку, поверх которой наносят надпись.
  4. По завершению работ по фиксации проводов на заглушке делаются засечки, чтобы она плотно заходила после вырезания углублений канцелярским или другим ножом.
  5. Заглушка помещается на установочное место и фиксируется винтами.

Выводы и полезное видео по теме

Видеоролик, показывающий работу по сборке электрощитка «с нуля», – действенная помощь начинающему электрику.

Рекомендуется ознакомиться с видео-инструктажем, чтобы таким способом существенно обогатить личную копилку знаний:

Соорудить электрический щиток своими руками вполне допустимо. Другой вопрос – есть ли в этом смысл, если учитывать разнообразие уже готовой продукции, присутствующей на рынке. Подобрать можно ящик любой конфигурации – под самые разные строительные проекты.

Но чтобы качественно и правильно выполнить сборку щитка, включая монтаж автоматов, счетчика, выключателей и прочего оборудования, нужны знания и немалый электромонтажный опыт.

Как рассчитать количество мест в электрощите

Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.

За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.

Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.

Таблица размеров модулей:

Пример простого расчёта для распределительного щита

Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:

  • на входе автоматический выключатель с двумя полюсами = 2 модуля;
  • далее установлен счётчик электроэнергии = 6 модулей;
  • после счётчика два УЗО = 4 модуля;
  • автоматические выключатели с одним полюсом в количестве шести штук = 6;
  • нулевые шины, предназначенные для двух УЗО = 2.

Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.

Схема небольшого щита распределения.

Несколько слов про УЗО

При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения

Как и автомат УЗО является устройством защиты, но намного более чувствительным.

Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.

Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.
