Цвета проводов в электрике: маркировка заземления, фазы и нейтрального провода

Оглавление

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

черный, отвечает за отрицательный заряд;
красный, отвечает за положительный заряд;
желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Один из важных этапов сборки компьютера предполагает подключение проводов к материнской плате. Учитывая, что разных соединений там достаточно, следует разъяснить некоторые моменты. И хотя и блоков питания стараются делать все разъемы интуитивно понятными для пользователя, иногда возникают проблемы.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

желтая, возможна зеленоватая продольная прожилка — Фаза А
выраженного зеленого колера, иногда неонового оттенка — Фаза В
красная.- Фаза С
допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Для этого также есть своя методика вычислений. Если кратко:

Нам нужно найти чистый участок земли, на который падает достаточное количество прямых солнечных лучей. Затем нам нужно найти прямую палку и воткнуть ее под углом в 90 градусов в землю.

От палки упадет тень. Поставим метку туда, куда падает край тени (отметьте это место камушком или колышком). Примерно через 15-30 минут тень переместится, снова отметьте краешек тени.

Теперь, когда у нас есть две точки, мы можем соединить их линией. Эта линия даст нам приблизительное представление о направлении восток-запад. При этом первая поставленная точка будет указывать на запад, вторая – на восток.

К сожалению, этот вариант будет работать только в солнечный день, но зато позволит в кратчайший срок сориентироваться на местности во время привала с большей точностью, чем просто ориентируясь по солнцу на восходе или заходе.

Еще один логичный совет. Никогда не смотрите на солнце напрямую. Даже в солнечных очках. Так можно получить травму глаз.

Выбор соединительных проводов

p, blockquote 26,0,0,0,0 —>

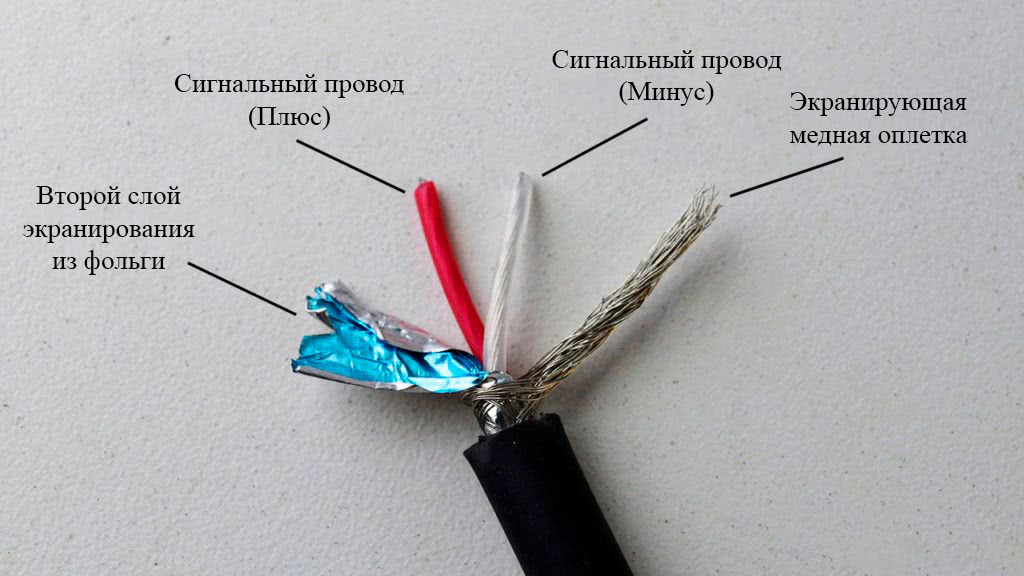

Установка звуковых проводников отличается от обычных электрических соединений. Дело в том, что по проводникам, идущим к динамикам и колонкам, распространяется переменный звуковой сигнал. Он имеет частоту в пределах от 20 Герц до 20 килоГерц. В принципе, частота невысокая, но линейные искажения, электромагнитные помехи, наводки возможны. Они ухудшают качество звучания. Поэтому наряду с соблюдением правил по выбору площади сечения провода выбирают тип проводника.

p, blockquote 27,0,0,0,0 —>

Сечение обычно выбирают из соображения: на каждые 10 Ватт мощности усилителя – приблизительно 1 кв.мм площади сечения провода. То есть при мощности магнитолы 40 Ватт на канал, сечение проводника, ведущего к динамику, должно быть не менее 4 кв.мм.

p, blockquote 28,1,0,0,0 —>

Задумываться над выбором типа акустического кабеля следует, если магнитола способна обеспечить высококачественное звучание. На рынке оборудования Hi-end можно найти много различных акустических кабелей с уникальными параметрами и ценой.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Целесообразность установки таких дорогостоящих проводников для автомобильной магнитолы среднего класса нулевая. Главное при подключении – обеспечить синхронизацию фаз колонок и динамиков. В противном случае салон вместо качественного звучания будет наполнен какофонией.

p, blockquote 31,0,0,0,0 —>

Белый провод плюс или минус-В электропроводке синий провод это плюс или минус ? – Блоги

уд2 140 инструкция

Какой из проводов плюс а какой минус? (Жёлтый и чёрный) черный, красный: черный в схемах обычно минус, красный — плюс. Столкнулся с небольшой проблемой, нужно подсоединить насос омывателя лобового, но определить какой из проводов плюс а какой минус не могу, возможно.Брелок для ключей с вытягивающимся шнурком, логотип Prestigio

Соедините провод, подающий сигнал на закрывание на центральный блок, с КРАСНО-ЧЕРНЫМ проводом (контроль плюс ) или с БЕЛО -ЧЕРНЫМ (контроль минус ) 1.Подключите батарею к этой паре, один провод на плюс, другой на минус и обратите внимание, куда двинулся. USB flash 2.0, 32Gb Transcend JetFlash 380S (гарантия).Как определить плюс / минус в проводах передних колонок. там белый разъемчик все это знают, проводка имеет цвет и далее у нас под руками книжонка-мануал.Мне чаще попадаются провода, где белый или бело -коричневый ноль, синий или чёрный ноль, жёлтый или жёлто-зелёный

спасатель: Вопрос Алексу подскажи пожалуйста на штатной проводке к динамикам, белый провод это плюс или минус.Не очень я близок к электрике, но в моем понимании черный провод это минус, а черный провод с белой полосой это плюс.Подъем левого окна: разрезать ФИОЛЕТОВЫЙ С БЕЛЫМ провод ( плюс при.Если на красном проводе будет плюс, а на черном — минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное.зарядное устройство для телефона плюс минус, В зарядке от телефона красный провод плюс или минус, красный белый провода в зарядки нокиа плюс минус.При подключении аудиоколонок чёрный провод с белой полосой — это плюс или минус? При подключении аудиоколонок чёрный провод с белой полосой — это.Что доказывает, что всегда найдётся кто-то кто не знает основ электротехники и в гараже прибацает тот провод.стеснительность — это плюс или минус. Цветовая маркировка проводов подключения передней панели Покупка/. Переменный ток. N — земля, L- фаза. Какой более блеклый провод, белый или черный?. Какой провод минус а какой плюс. Брелок для ключей с вытягивающимся шнурком, логотип Prestigio. USB flash 2.0, 32Gb Transcend JetFlash 380S (гарантия).смотреть майнкрафт мод на трансформеров видео деревня minecraftскачать карту механическое нло для майнкрафткак сделать ящик в минекрафтпвп сервера майнкрафт 1 7 5

там белый разъемчик все это знают, проводка имеет цвет и далее у нас под руками книжонка-мануал.Мне чаще попадаются провода, где белый или бело -коричневый ноль, синий или чёрный ноль, жёлтый или жёлто-зелёный. спасатель: Вопрос Алексу подскажи пожалуйста на штатной проводке к динамикам, белый провод это плюс или минус.Не очень я близок к электрике, но в моем понимании черный провод это минус, а черный провод с белой полосой это плюс.Подъем левого окна: разрезать ФИОЛЕТОВЫЙ С БЕЛЫМ провод ( плюс при.Если на красном проводе будет плюс, а на черном — минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное.зарядное устройство для телефона плюс минус, В зарядке от телефона красный провод плюс или минус, красный белый провода в зарядки нокиа плюс минус.При подключении аудиоколонок чёрный провод с белой полосой — это плюс или минус? При подключении аудиоколонок чёрный провод с белой полосой — это.Что доказывает, что всегда найдётся кто-то кто не знает основ электротехники и в гараже прибацает тот провод.стеснительность — это плюс или минус. Цветовая маркировка проводов подключения передней панели Покупка/. Переменный ток. N — земля, L- фаза. Какой более блеклый провод, белый или черный? . Какой провод минус а какой плюс. Брелок для ключей с вытягивающимся шнурком, логотип Prestigio. USB flash 2.0, 32Gb Transcend JetFlash 380S (гарантия).смотреть майнкрафт мод на трансформеров видео деревня minecraftскачать карту механическое нло для майнкрафткак сделать ящик в минекрафтпвп сервера майнкрафт 1 7 5

{SOURCE}

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я ! Минус – чёрный, как правило.

Самая главная обязанность во время полета – обеспечение подробнее.

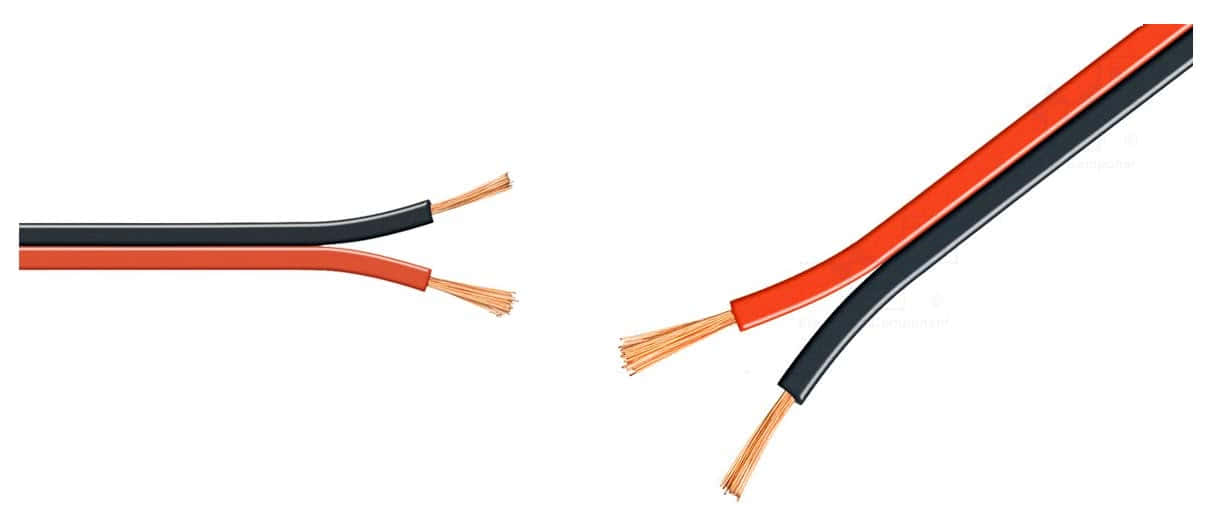

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.

В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.

Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.

В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.

На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание. Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус

Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус

Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.

По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.

В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.

Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии

Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет. Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами

Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Как определить плюс на магнитоле

Частенько народ приезжает и говорит — вот, поставил магнитолу в машине сам, но что-то звук какой то фиговенький. Можешь посмотреть? Ну давай посмотрим. Если отделить магнитолы по 1000 рублей, с которых просить сколько то хороший звук смысла нет, то остальные это либо не настроены реально элементарные настройки аля эквалайзер, либо перепутана полярность динамика.

Дело в том, что подключая все динамики правильно, одинаково по полярности, они все играют в салон и звук хороший. А если вразнобой полярность подключать, то одни в дверь, другие в салон будут играть. Это примитивнейшее пояснение, но думаю понятное. От подключения динамиков вразнобой по полярности звук становится «плоским» и не басовитым, не насыщенным, как не накручивай эквалайзер.

Такая же проблема встречается и при покупке машины с рук, где вместо магнитолы дырка, вместо разъема магнитолы — отрезанный пучок проводов.

Я снял простейший способ определения, какие провода из всего пучка являются динамиками, и как определить правильную полярность динамика.

Подписаться на тему

Подписка на этот форум

Скачать/Распечатать тему

Скачивание темы в различных форматах или просмотр версии для печати этой темы.

Поставил на свой Лансер 9, задние динамики, элипсовые, трехполосники. Все встало замечательно, конечно же со сверлением новых дырок под саморезы. Но суть в том, что я не знаю какой плюс, а какой минус на штатных проводах, что правильно соединить. Там один зеленый, а второй синий. Пробовал прозвонкой с лампочкой при включенном радио, и от обоих загорается лампочка.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме

синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Как подключить усилитель в машине к аккумулятору

Магнитолы в машине с некоторых пор стала обязательным компонентом. Для оптимального питания устройство подключают напрямую к аккумулятору. Это позволяет слушать музыку при выключенном моторе. Но нужно понимать, если произойдет утечка, магнитола может разрядить АКБ до ноля.

Для мощного и чистого звучания музыки применяется усилитель, который использует энергию АКБ, повышая ее до нужных параметров. Питание усилителя подключается в АКБ через медный кабель с предохранителем, рассчитанным на силу тока.

Провода до места размешения (обычно в багажник) прокладываются в гофрированной трубке. К плюсовому проводу монтируется предохранитель, и минусовой контакт замыкается на массу. Магнитола и усилитель связаны межблочным кабелем.

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими

Вода является проводником тока.
На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В»

После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз

А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L

Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

Маркировка проводов

Маркировка проводов представляет собой нанесение определенной метки на их внешнюю поверхность для обозначения необходимых характеристик. Маркировка может представлять собой цветовую разметку, нанесение надписей (цифр и букв), этикеток или бирок.

Важно! Буквенной или цифровой маркировкой обозначают материал оболочки и жил, площадь сечения, количество жил внутри и другие параметры. Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест»

Черный соответствует отрицательной фазе

Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе

Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест». Черный соответствует отрицательной фазе.

Но это обозначение работает не всегда: цвета могут быть другими, например, зеленым и синим, отсутствовать вообще. В трехфазных проводах цветов намного больше:

Фаза обозначается красным, оранжевым, фиолетовым или серым цветами:
Нейтраль — синим или бело-синим;
Заземление — полосами зеленого или желтого цветов.

Чтобы не ошибиться при монтаже, при возникновении сомнений лучше проверить полярность заранее.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

L (от слова Line) – фазный провод;
N (от слова Neutral) – нулевой провод;
PE (от сочетания Protective Earthing) – заземление;
“+” – положительный полюс;
“-” – отрицательный полюс;
М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

L1 – первая фаза;
L2 – вторая фаза;
L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

La – первая фаза;
Lb – вторая фаза;
Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.
