Как установить карнизную планку-капельник для металлочерепицы

Монтаж мягкой кровли и необходимые материалы

Мягкая кровля производится на основе битума.

Материалы такого типа обладают следующими преимуществами:

• Отличные водоотталкивающие свойства, которые обеспечиваются за счет монолитного покрытия.
• Монтаж кровли выполняется без специальной техники и занимает короткий промежуток времени.
• Современные технологии, используемые при изготовлении мягкой кровли, позволяют получить на выходе материал, устойчивый к температурным перепадам и ультрафиолетовым лучам.
• Хорошие шумоизоляционные характеристики.
• Низкая стоимость по сравнению с аналогичными материалами.

Мягкая кровля выпускается нескольких видов:

• Гибкая черепица, выполненная в форме плоского листа с геометрическими вырезами в виде фигур по краям. Материал производится на основе прессованного стекловолокна, пропитанного битумом. Внешняя сторона листа покрыта базальтовой или медной посыпкой, которая служит защитой материала от негативных воздействий. Внутренняя сторона представляет собой полимерную смесь, покрытую полимерной пленкой. Эту пленку снимают перед непосредственным монтажом. Преимуществом гибкой черепицы можно назвать использование на крышах любого типа и уровня сложности.
• Покрытие в виде рулонов, изготовленное из синтетических материалов и стекловолокна, пропитанного битумом или каким-либо полимером. Важным недостатком является плохая теплоизоляция и пароизоляция.
• Кровельная мембрана, изготовленная на основе резины или другого полимера. Свободные промежутки материала заполняют горячим воздухом, что позволяет обеспечить герметичность и надежность.

Материалы

Исходя из назначения планки и места ее прикрепления, выделяют два вида фартука.

Капельник карнизный. Он устанавливается на карниз здания. В угловой форме имеются два загиба: первый – располагается посередине между юбкой и непосредственно фартуком, тем самым разделяет их; второй – необходим для увеличения уровня способности сопротивления деформации под влиянием внешних воздействий. Правильная конструкция крыши включает в себя водостоки, перед монтажом которых карниз необходимо обвесить специальными крепежными крюками, в этот же момент производится установка планок. Стоит учесть, что фартуки лучше крепить как бы внахлест, они заходят друг на друга примерно на 2–3 см, а зная их размер можно заранее подсчитать, сколько элементов понадобится для всего карниза. Вся эта работа проводится до момента укладки кровли, например, профлиста.

Выбирая любой элемент для кровли, следует внимательно отнестись к его качеству. И тут на первое место выходит материал, из которого изготавливается изделие. Ведь именно от этого во многом зависит срок службы и эксплуатационные качества. В случае с капельником в качестве материала для производства, чаще всего, используется тот же вариант, что и для металлочерепицы. В качестве такового служит лист оцинкованной стали. Дополнительно к этому могут присутствовать и защитные слои из полимерного материала.

Делая свой выбор, следует обращать внимание на качество изделия. Перед покупкой капельника для кровли из металлочерепицы следует обращать внимание на следующие параметры:. в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла

Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет; какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера

в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла. Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет; какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера

Такие изделия отличаются как по своим эксплуатационным качествам, так и по стоимости; также стоит обращать внимание и на внешний вид капельников. Лучше всего приобретать их вместе с металлочерепицей. Так будет легко подобрать цвет, текстуру и блеск

В этом случае после монтажа крыша вашего дома будет смотреться более эстетично

Так будет легко подобрать цвет, текстуру и блеск. В этом случае после монтажа крыша вашего дома будет смотреться более эстетично.

Есть еще один параметр – это размер. Тут также многое зависит от производителей, а точнее от имеющегося у него оборудования. Капельники для кровли, покрытой металлочерепицей, выпускаются с длиной от 1,25 до 4 метров.  Но по существующим в строительстве нормам стандартами подобных изделий считаются следующие параметры:

• длина капельника для металлочерепицы или другого кровельного материала составляет два метра. При этом полезное значение равняется 1,8 – 1,9 метра. Тут все будет зависеть от величины нахлеста. И именно полезную длину нужно учитывать, делая свои расчеты;
• ширина изделия зависит от его типа. Если речь идет о карнизном доборном элементе, то этот параметр в стандартном варианте будет равен 175 миллиметров. У фронтонного капельника для металлочерепицы ширина будет равна 125 миллиметрам.

Конечно, разные производители могут предлагать и другие параметры габаритов. Но именно перечисленные выше считаются наиболее оптимальными. Например, при длине капельника в два метра достигается наилучший показатель по прочности.

Как крепить карнизный узел

Для изготовления капельника используют оцинкованную сталь с полимерным слоем. Толщина стальной полосы — 0,3—0,5 мм. Карнизный узел состоит из отдельных панелей. Длина каждого элемента — от 50 до 200 см. Каждый последующий элемент устанавливают с нахлестом 1—3 см.

Планка-капельник с обеих сторон имеет плоскую форму. Внешняя сторона материала имеет полимерное покрытие. Покрытие защищает изделие от коррозии. Внутренняя поверхность обрабатывается краской или лаком. Цвет материала совпадает с цветом металлочерепицы.

Для выравнивания элемента используют строительный уровень. Перекос панели недопустим. Неровное положение снижает внешнюю привлекательность фасадного оформления.

Установка карнизного капельника

Перед тем, как установить капельник на крыше, необходимо в обязательном порядке установить держатели водосточной системы. Они крепятся к стропилам на саморезы с интервалом в 0,5-1 м в зависимости от условий эксплуатации и проекта здания. Это позволит установить капельник с загнутой нижней частью плотно к держателям водостоков и исключить впоследствии образование льда на стыках с жёлобом или образование конденсата под кровельным материалом.

Карнизный капельник фиксируют при помощи саморезов к нижнему краю обрешётки. Перед монтажом с планок снимают защитную плёнку. От одного из углов здания выставляют на месте в необходимое положение при помощи уровня, нижнюю часть загибают под смонтированную систему водостоков, а затем проводят закрепление. Поскольку верхняя часть капельника достаточно широкая, то расположение креплений делают в шахматном порядке с линейным интервалом в 10 см. Берут следующую планку и ставят её внахлёст с первой примерно на 2-3 см. Для того, чтобы улучшить герметичность швов, стыки промазывают мастикой на битумной основе.

В местах примыкания кровли к другим объектам или различным конструкциям следует установить дополнительные деревянные рейки в качестве основы, которые предназначены для усиления крепления и предотвращения прогибания или деформации капельника. Все щели и стыки в обязательном порядке герметизируют, а только после этого приступают к установке планок.

Капельник для крыши: что это, каким бывает и как монтируется на крышу

Капельник для крыши: что это такое и зачем это надоКак установить капельник на крыше дома: разновидности материалаУстановка капельника на крыше: последовательность и тонкости работ

Что такое крыша? В первую очередь это защита дома от атмосферных осадков, которая состоит из различных элементов – одни из них являются несущими конструкциями, а другие именно защитными. Вот об одном из тех других, так сказать, о защитном элементе, без которого не обходится ни одна современная крыша, и пойдет разговор в этой статье. Вместе с сайтом мы разберемся с вопросом, что такое капельник для крыши, каким он может быть и как правильно установить его на крышу своими руками?

Капельник для крыши: что это такое и зачем это надо

Вода, выпадающая на крышу дома в виде осадков, как и любое другое физическое вещество, имеет свой вес – чем больше ее скапливается в одном месте, тем ее масса больше. Как результат, вслед за массой растет и стремление жидкости скатиться с крыши на землю – естественно, и наоборот.

Одна-единственная капля воды не хочется расставаться с крышей и всеми возможными способами старается остаться на ней – она цепляется даже за самые небольшие выступы и что самое интересное – даже за кромку кровельного материала.

Доходит до того, что она просто перетекает на его нижнюю сторону и остается там до тех пор, пока не прибудет пополнение, и масса воды в этом месте не увеличится.

А теперь представьте себе, что происходит в такой ситуации с деревянными элементами края крыши, с которыми соприкасается эта удивительная водичка. Здесь даже не нужно иметь семь пядей во лбу, чтобы понять, что сначала на древесине поселится грибок, плесень, потом незамедлительно начнет гнить и крыша. Как результат, разрушаться. А что такое крыша? Это практически самая важная часть дома, защищающая и человека, и само строение от негативных воздействий природных факторов – в данном случае от воды в любом ее проявлении. Сгниет обрешетка, сгниют стропила – и крыши, можно сказать, не будет.

Именно для этого и нужен карнизный капельник – в его задачи входит функция отведения остаточной воды от важных элементов кровельной конструкции. Как правило, капельник направляет водичку непосредственно в желоба системы водоотлива или просто вниз на землю, не давая подтекать ей под кровлю.

Существует всего-навсего два типа капельников, которые отличаются друг от друга конструкцией и, соответственно, назначением – это карнизный и фронтальный капельник.

В принципе, это и все разновидности – данный элемент кровли даже не может похвастаться обилием материалов, из которых его изготавливают. Это исключительно тонколистовая сталь с защитным покрытием – в народе говорят, крашеная оцинковка. Краситься она может в любой цвет, но в большинстве случаев их расцветка в полной мере соответствует цветам, используемым в процессе изготовления кровельного материала. К примеру, капельник для металлочерепицы красного цвета тоже будет иметь красный оттенок – так дела обстоят с любым типом кровельного покрытия для дома.

Установка капельника на крыше: последовательность и тонкости работ

Сам по себе капельник ничего сложного в плане установки собой не представляет – он просто накладывается сверху обрешетки и привинчивается к ее крайней рейке саморезами

Здесь больше важно другое – последовательность установки и ее своевременность. Стандартно капельник монтируется после того, как собрана система ливнестоков (как вариант, установлены кронштейны для желобов), но сам кровельный материал еще не уложен

Начиная с этого момента, рассмотрим последовательность работ, которую предусматривает монтаж капельника.

В принципе, это и весь ответ на вопрос, как крепить капельник на крыше? Как видите, ничего сложного здесь нет, и все работы делаются, можно сказать, элементарно. Да, совсем забыл про такой нюанс, как порезка капельника – болгаркой лучше ее не производить, так как большая скорость вращения режущего диска приведет к выгоранию защитного покрытия металла, в результате чего он начнет ржаветь. Капельник – это прежде всего жесть, которая достаточно просто режется ножницами по металлу.

Процесс монтажа: подходим к вопросу грамотно

По правилам монтаж капельника под металлочерепицу происходит уже после того, как на лобовую доску уже установили крепление водосточной системы. Вам нужно будет подобрать размер капельника так, чтобы он своей нижней частью попадали в желоб на глубину не менее 20% там, где находится нижняя часть водостока.

При этом ширина верхней части капельника должна быть не больше ширины лобовой обрешетки – это важно:

На этом мастер-классе хорошо видно, где именно должен оказаться край капельника:

Не забудьте перед установкой капельника снять защитную пленку. Вы легко обнаружите ее, правда, снять уже получится не так легко, придется приложить усилие.

На этом этапе многие задаются вопросом, а можно ли крепить карнизную планку гвоздями? Насколько это безопасно? Ведь металлочерепицу мы крепим только специальными саморезами с резиновыми прокладками. Да, капельник тоже можно зафиксировать при помощи такого крепежа, хотя это и накладно. Но гвозди, если те оцинкованные, также замечательно подходят для этой задачи.

Ведь карнизная планка не находится под открытым небом, и не принимает на себя целый поток ливня или снега, а только служит дополнительной защитой обрешетки. И те несколько капель, которые скатятся с нее в желоб, особо сильной ей не повредят. Главное только забивать гвозди не слишком глубоко, чтобы те не прогнули металл. Иначе в таких местах капли как раз и станут собираться, как в луже, а это уже не хорошо.

Вот здесь хорошо показано, как происходит процесс этого «варварского» крепления:

Чтобы вам было легче пробить гвоздями металл, можете предварительно ударить по отмеченным местам острым молотком:

Важный момент: монтируют капельник на крыше из металлочерепицы только с той стороны, где уже установлен водосток. В другом месте эта планка просто не нужна. Все дело в том, что дождевая вода, попадая в водосток, достаточно сильно разбрызгивается, и именно эти не такие уж безобидные брызги легко попадают в подкровельное пространство.

Куда правильно заводить капельник?

Если под металлочерепицу вы использовали диффузную гидроизоляционную мембрану, следите за тем, чтобы она казалась на капельнике, а не под ним. Причем нахлест самой мембраны должен составлять 5 см.

Обязательно проклейте мембрану двухсторонней лентой или специальным клеем, а перед этим натяните ее, чтобы потом не было провисаний, куда станет скапливаться вода. Такие места называют «водными карманами». Знайте, что в зимний период и ранней весной ее может скопиться так много, что это способно даже разорвать гидроизоляцию!

Причем мембрану не укладывают заранее, т.к. она достаточно быстро разрушается под солнечными лучами. Поэтому ее укладывают на карнизный свес и выводят уже на установленный капельник. Сам капельник под мембраной крепят коррозиестойкими гвоздями, чтобы защитить от возможной влаги.

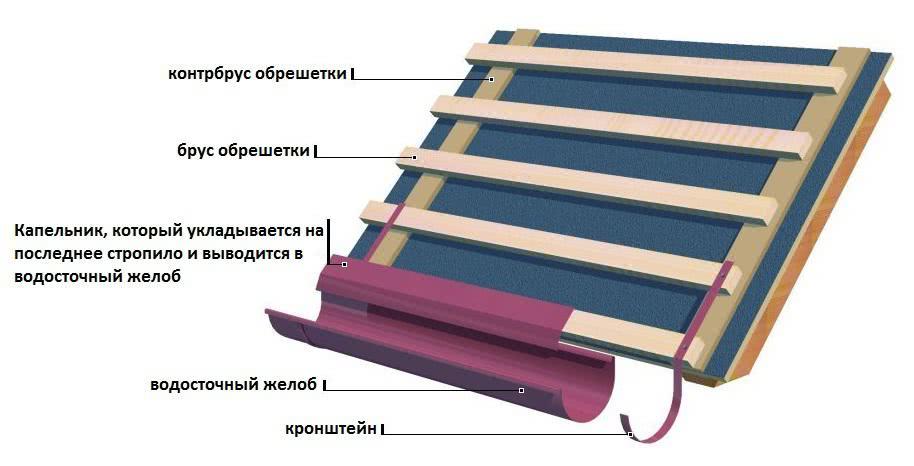

К слову, капельник, который находится под мембраной, выводить в водосточную систему уже не нужно. Ведь в нее влагу уже выведет выступающая часть гидроизоляции:

Установка гребня и вентиляционной решетки

Поверх капельника также часто устанавливают гребень свеса со специальной вентиляционной решеткой. Это необходимо для того, чтобы:

• из подкровельного пространства вытягивался теплый воздух и конденсационная влага, которые там совсем не нужны, и которые так любит плесень и грибок;
• под крышу не смогли проникнуть птицы и насекомые;
• гребень частично заменяет дополнительную балку и тоже поддерживает свес.

В процессе монтажа вентиляционного гребня нередко случайно пробивают гидроизоляцию, и как раз путем проклейки устраняют этот недочет.

Крепить такой гребень нужно по специальным заводским меткам, которые отмечают еще в процессе производства. По окончанию монтажа отрежьте лишнюю часть выступающей диффузионной мембраны. Если вы все сделаете правильно, препятствия для движения воздуха в подкровельное пространство не возникнет.

Как вы видите, главное не наделать ошибок монтажа, и гидроизоляция свеса красивой и модной кровли из металлочерепицы будет надежной на все 100%!

Характеристика элемента

Производители в основном используют для изготовления капельников следующие материалы:

• Оцинкованную сталь.
• Поливинилхлорид.
• Сталь с защитным полимерным покрытием.

Иногда можно найти капельники из алюминиевого листа. Еще реже встречается деталь, сделанная из полиэтилена.

Производители для изготовления капельников чаще всего используют оцинкованную стальИсточник tincraft.com.ua

Оцинкованная сталь является традиционным материалом для водосточных работ. Широкую популярность он завоевал из-за своей доступности, как в массовом производстве, так и в ценовой категории. Стальные листы толщиной 0,4 – 0,5 мм, оцинковываются горячим или электролитическим способом, что позволяет надежно защитить их воздействия коррозии. Но срок службы таких листов намного меньше, чем у материала с полимерным покрытием.

Для таких изделий может использоваться стальной лист меньшей толщины (до 0,3 мм). Помимо оцинкования, на обе стороны материала наносится хромирование, грунтовка и полимерные составы. Различные полимерные смеси можно подбирать с учетом климатических зон. Это усиливает защиту от агрессии внешней среды.

Добавление в состав разных красящих пигментов позволяет добиться широкого цветового разнообразия.

Высокая цена и ухудшение антикоррозийных свойств при механической деформации, делает этот материал менее востребованнымИсточник stroyvklad56.ru

Из-за своей небольшой цены и доступности некоторым застройщикам полюбились изделия из ПВХ. Дополнительным плюсом выступает большая цветовая гамма и малый вес. Такой материал не подвергается коррозии и имеет большую степень защиты от ультрафиолета. Но срок эксплуатации всего в 15 лет и хрупкость изделия при больших минусовых температурах делает этот материал не популярным для многих областей нашей страны.

Виды капельников отличаются друг от друга по форме. Из двух загибов карнизного элемента, первый создает юбку и фартук, а второй нужен, как ребро жесткости. Капельники для мягкой кровли имеют три загиба и отличаются более широкой конструкцией. Все детали выпускаются длиной в 200 мм. Это упрощает транспортировку и последующий монтаж.

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Установка

Необходимые материалы и инструменты

Пред началом работ необходимо подготовить все необходимое:

• планки капельника;
• гвозди оцинкованные длиной от 3 до 5 сантиметров;
• молоток;
• ножницы для резки металла.

В некоторых ситуациях гвозди заменяются саморезами, а молоток шуруповертом.

Процесс монтажа

Крепление капельника осуществляется до начала укладки кровельного материала после завершения крепления обрешетки. Работы проводятся в следующем порядке:

1. Фиксация на настил обрешетки. Если крюки под водосточный желоб крепятся к стропилам, то капельники устанавливают после них. Рекомендуемый шаг расположения крепежных элементов (гвоздей, саморезов) – 10 сантиметров.
2. Для стыковки планок между собой ребро жесткости следующей детали срезают приблизительно на 2 сантиметра.
3. При использовании мягкой кровли капельники закрепляются на фронтонах. Работы начинают от карниза и завершают у конька.
4. После монтажа кровельного покрытия места, обеспечивающие удаление воды с фронтонных свесов, обрабатываются кровельной мастикой или битумным клеевым составом.
5. В последнюю очередь осуществляют закрепление водосточного желоба.

Особенности проведения работ

Выполнение следующих условий обеспечит высокую эффективность работы изделия.

крепление элемента осуществляется строго под кровельное покрытие; гвозди забивают в шахматном порядке; организация стока воды со ската непосредственно в водосточную систему; предотвращение нарушения вентиляции утеплителя. Капельник не должен перекрывать доступ воздуха в вентилируемую прослойку между теплоизоляционным материалом и кровельным покрытием. Отсутствие свободного движения воздуха между этими материалами приводит к намоканию утепляющего слоя и гниению несущих конструкций кровли; элемент необходимо плотно присоединить к желобу, это предотвратит появления наледи на свесах в холодное время года; неопытные строители могут перепутать капельник с фронтонной планкой

Важно контролировать процесс и не допускать ошибок. Часто при возведении здания будущий владелец не учитывает мелкие детали и элементы, непредусмотрительно считая, что ими можно пренебречь

Строительство имеет многовековую историю, и каждый элемент в этой области используется строго обоснованно

Часто при возведении здания будущий владелец не учитывает мелкие детали и элементы, непредусмотрительно считая, что ими можно пренебречь. Строительство имеет многовековую историю, и каждый элемент в этой области используется строго обоснованно.

Чтобы избежать возможных неприятностей при эксплуатации кровли следует потратить небольшую сумму денег и самостоятельно или с помощью наемных рабочих закрепить капельник до укладки кровельного покрытия.

Технология установки изделия

Карнизные планки закрепляются по завершении строительства кровли, но до начала установки кровельного покрытия

Однако, при монтаже не стоит забывать об одной важной особенности: наружное покрытие капельника — это полимерный слой, и если монтаж производится при помощи болгарки, он может оплавиться. Поэтому при укорачивании этого элемента следует использовать ножницы по металлу

Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.

После того как планки уложены, следует их зафиксировать саморезами, шаг которых должен составлять 200 мм. После закрепления первой планки укладывается внахлёст (20 мм) следующая. Для того чтобы избежать попадания влаги, на обрешётку, под шляпки саморезов, подкладывают листовую резину. Это позволит избежать накапливания конденсата в промежутке. Если стыковке элементов мешают рёбра жёсткости, их можно срезать ножницами по металлу.

Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.

Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.

Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.

Советы по установке:

1. При монтаже этой детали, не следует применять дисковые электроинструменты. Так как они повреждают ее защитное покрытие. Подрезается элемент до подходящего размера, только при помощи ручных инструментов.
2. Срез покрывается специальной краской, входящей в набор. Не прибивайте капельник гвоздями, используйте только саморезы, которые также идут в комплекте.
3. Кровля должна быть обеспечена обоими видами деталей, так как только они способствуют продолжительности ее службы.
4. Монтируются планки на высоте. Используйте только проверенные стремянки. Эти виды работ выполняются в безветренную погоду.

Перед тем как заказать планки, следует заняться подсчетом их точного количества, необходимого для всего дома. Для этого следует знать требуемую длину. Стандартные размеры капельников составляют от 1 до 2 м, однако, встречаются и промежуточные модели, длина которых 1,5 метра. Стоимость его зависит от размера.
