Пошаговая инструкция возведения
Для строительства понадобятся инструменты и материалы, подготовить которые нужно заранее. Понадобится также чертёж желаемого сооружения.
Фундамент
Есть три основных вида основания под небольшое строение:
- столбчатое — состоит из несущих столбиков-опор, самый простой вариант для лёгкой постройки, именно его будем возводить для нашей конструкции;
- ленточное — требует больше времени и материала, труда по возведению, для него роют траншею, готовят опалубку из прутьев арматуры, скрепляют бетоном и в течение месяца ждут,пока основание схватится и бетон застынет; такой тип фундамента подходит для строений из кирпича и камня;
- монолитное — также требует много времени и затрат (опалубка, бетон), его сложно заложить в одиночку, преимущество монолита в том, что его поверхность служит основанием для пола.
Мы будем делать деревянную бытовку и столбчатый фундамент под неё.
Схема закладки основания:
- Глядя на предварительно нарисованную схему, отмеряют размеры для фундамента.
- Затем по периметру вбивают колышки и натягивают маяки.
- Под столбы выкапывают необходимое количество ям, с определённым расстоянием между ними. На дно ям насыпают гравий, затем песок, эта «подушка» сдержит деформацию грунта при смене сезонов.
- На песок укладывают кирпичи, между собой связывают раствором. По бокам столбов делают отливку цементом.
- На столбики настилают куски рубероида для гидроизоляции.
- Из деревянного бруса выполняют нижнюю обвязку и основу для будущего пола.
Важно! Поскольку в здание будут проводиться электричество и вода, необходимо принять меры по защите деревянных материалов от действия влаги и возгорания. Есть специальные составы от влаги и гниения. Подойдёт также любой антисептик на масляной основе, от возгорания есть пропитка, называемая антипирен, многие из них дополнительно защищают древесину от насекомых
Подойдёт также любой антисептик на масляной основе, от возгорания есть пропитка, называемая антипирен, многие из них дополнительно защищают древесину от насекомых.
Стены
После закладки фундамента и обвязки основы под пол устанавливают несущие вертикальные опоры из бруса с сечением 100х100 мм.
При сборке учтите, что планируется односкатная крыша, для этого фронтальные балки устанавливают не в одной вертикальной плоскости с задними и торцевыми, а выше на 50 см для ската кровли. Ставим временные раскосы для опоры конструкции.
Дальнейшие действия:
- Укрепляем каркас дополнительными стойками, где учитываем расположение дверного и оконных проёмов.
- Устанавливаем по две стойки для каждого окна и горизонтальные опоры на границе проёмов из бруса 50х50 мм.
- Меняем временные раскосы на постоянные, укрепляем.
Крыша и пол
Крыши для небольших строений используют либо двускатные, либо односкатные. Для двускатной крыши понадобится больше материала и больше труда. Преимущество такой кровли в свободном месте между крышей и потолком здания, которое можно использовать, как чердак.
Узнайте как сделать двускатную и четырехскатную крышу, как сделать мансардную крышу, как покрыть крышу ондулином и металлочерепицей.
Для выбранного нами типа строения идеальным вариантом будет односкатная кровля: минимум материала, минимум физических усилий.
Собираем кровлю:
- Делаем обвязку вертикальных столбов с помощью балок 100х50 мм.
- Соединяем низ и верх основы стропилами, ставим на ребро. Учитываем выступ за периметр стен на 15 см (кровельные свесы), торцы зашиваем доской.
- Сверху обшиваем листами фанеры.
- Верх можно накрыть любым прочным и влагонепроницаемым материалом.
Пример на рисунке.
Монтируем лаги для пола, ставим на ребро шагом до 60 см. К боковой поверхности досок прибиваем деревянный брус, который послужит поддержкой чернового пола. Схема укладки теплоизоляции пола на рисунке ниже.
После настилают чистый пол из доски.
Окна и двери
При установке каркаса и оснащения проёмов под окна и дверь, необходимо тщательно провести замеры, использовать отвесы и уровень, чтобы при установке окон и двери не возникло перекоса. Окна и дверь нужно заказать заранее, руководствуясь размерами, указанными на чертеже желаемой постройки.
Знаете ли вы? До появления стеклянных окон в европейских странах вместо стекла окна закрывали растянутой плёнкой из бычьего пузыря. Только в XVII веке при дворе во Франции появились застеклённые окна из маленьких квадратов со свинцовым переплётом.
Каркасные бытовки
Такие вагончики для дачи намного прочнее и выносливее предыдущих, но и стоят заметно дороже. Каркасная бытовка строится из бруса 100 на 100 мм или другого подходящего размера.
Каркас из такого бруса не будет поддаваться влиянию внешней среды и не потеряет своей первоначальной формы.
Снаружи каркас обшивают имитацией бруса, благодаря чему строение будет иметь очень привлекательный внешний вид.
Внутреннее пространство отделывают листами ДВП или фанеры. При необходимости бытовку утепляют с помощью минерального утеплителя, а пароизоляция обеспечит сухость воздуха внутри помещения.
Потолок и пол также делают двойным и при необходимости утепляют. При строительстве такой бытовки следует учитывать, что внутренняя отделка скрадывает пространство помещения.

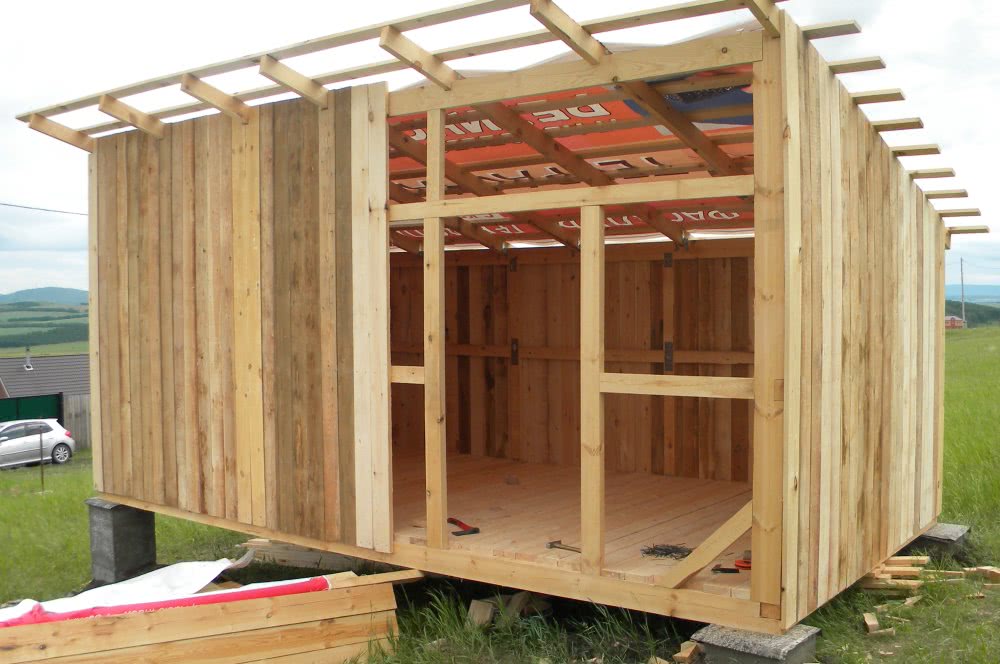

Примеры каркасных вагончиков на фото.
Фото:

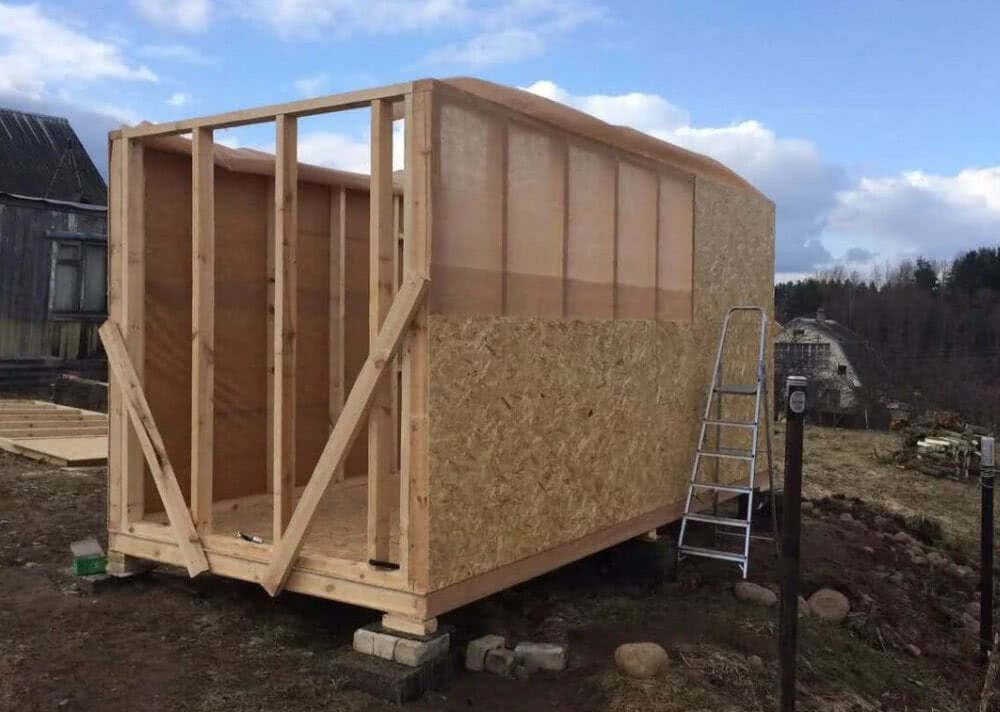

Как самому сделать каркас бытовки
Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.
Подготовительные работы для фундамента
Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.
Установка фундамента
Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.
Распилка древесины по размерам согласно чертежу
Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.
Выкладка и закрепление к столбам основы каркаса (венца)
Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.
Монтаж нижней обвязки каркаса
Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.
Установка лаг на пол
Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.
Устроение подпола
Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.
Установка вертикальных угловых стоек из бруса 100х100 мм
Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.
Монтаж верхней обвязки из бруса 100х100 мм
Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.
Закрепление конструкции
Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.
- Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
- Замена временных реечных раскосов на постоянные из доски 100х40 мм.
- Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
- Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
- Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
- Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
- Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
- Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
- Монтаж настила поперек лаг из обрезной доски 150х40 мм.
- Внешняя обшивка каркаса паронепроницаемым материалом.
- Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
- Установка окон и дверей.
- Монтаж инженерных систем.
- Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
- Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
- Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.
Виды бытовок
Условно классификацию бытовок можно провести по нескольким признакам:
- область применения и назначение;
- устройство;
- конструкция;
- материалы.
Область применения и назначение
Компании, занимающиеся изготовлением бытовок по типовым проектам (и под заказ), в каталоге продукции выделяют два больших класса:
- строительные вагончики;
-
дачные бытовки.
В свою очередь строительные бытовки бывают следующего назначения:
- для проживания людей, в том числе для переодевания, отдыха и приема пищи;
- административные (управление, учет и контроль за ходом работ);
- санитарно-гигиенические боксы (туалет, умывальник, душевая кабина);
- хранение инвентаря, инструментов и материалов;
- охрана и контрольно-пропускные пункты.
Дачные бытовки относятся к универсальному типу. Они, как правило, разделены на несколько зон, имеющих разное предназначение. А выбор конкретного устройства зависит от дальнейших планов по использованию — бытовка не дом, и ее довольно просто переоборудовать и благоустроить.
Устройство
По внутреннему устройству (планировке) можно выделит несколько наиболее часто встречающихся проектов:
- Одно помещение. Бытовка без перегородок, из-за чего ее часто называют «пустышкой».
- С тамбуром. От предыдущего варианта отличается наличием внутреннего тамбура, как правило, расположенного в торце. Входная дверь может быть устроена как по короткой внешней стене, так и по длинной.
- Из двух смежных помещений с межкомнатной дверью в перегородке.
- Из двух изолированных помещений с отдельными входами.
- Из двух помещений разделенных тамбуром и перегородками с межкомнатными дверями. Иногда такой проект называют «распашонкой».
Конструкция
Есть три основных типа конструкции бытовок:
- щитовые;
- каркасные;
- контейнерные, или блок-контейнеры.
Если быть точным, то блок-контейнеры — это щитовые или каркасные конструкции, которые собирают из сэндвич панелей. Отличие от двух первых вариантов в том, что компании-производители продают блок-контейнеры либо полностью готовыми к установке, либо в разобранном виде. В последнем случае бытовку собирают на месте в соответствии с технической документацией: схемами, чертежами и инструкцией, которые входят в комплекте поставки. К этой же категории относят транспортные контейнеры, которые переделывают под бытовки.
Если проанализировать предложения производителей, то наибольшей популярностью пользуются каркасные конструкции. Они прочней и надежней, легче переносят транспортировку в собранном виде, а строительные бытовки вагончики имеют собственное шасси, и их можно транспортировать на другой объект как прицеп.
Самостоятельные застройщики также предпочитают возводить каркасные бытовки — они проще в изготовлении своими руками, а выбор материалов, особенно для обшивки, ограничивается только бюджетом строительства.
Материалы
Материалами для каркаса выступают:
- деревянный брус и брусок;
- металлические швеллеры и уголки.
В качестве дополнительных ребер жесткости у деревянного каркаса могут использовать доски, у металлического — полосу.
Для внешней и внутренней обшивки (черновой и чистовой) выбор материалов гораздо шире. Это могут быть:
- всевозможные плиты: ОСБ, ЦСП, ДСП, ГКЛ, ГВЛ, фанера, аквапанели;
- деревянная вагонка;
- блок-хаус;
- имитация бруса;
- листовой металл;
- профлист;
- сайдинг (металлический, ПВХ, цементный);
- ПВХ панели (ПВХ вагонка);
- деревянные сэндвич панели;
- металлические сэндвич панели.
Дачные бытовки строят также их бруса. Но по сути это небольшие деревянные дома, которые отличаются от «нормальных» только размерами и меньшим сечением бруса — 100х100 или 100х150 мм. И конечно, у бытовок более «легкий» фундамент.
Выбираем место для возведения бытовки
Дачный домик из бытовки
При выборе места для нашего домика учитываем пару важных моментов.
Во-первых, думаем, будем ли мы в будущем куда-то перевозить конструкцию. К примеру, вы собираетесь построить легкий дом на пару сезонов, а потом убрать его в другое место. Если переезд входит в ваши планы, бытовку лучше всего разместить как можно ближе к выезду с участка.

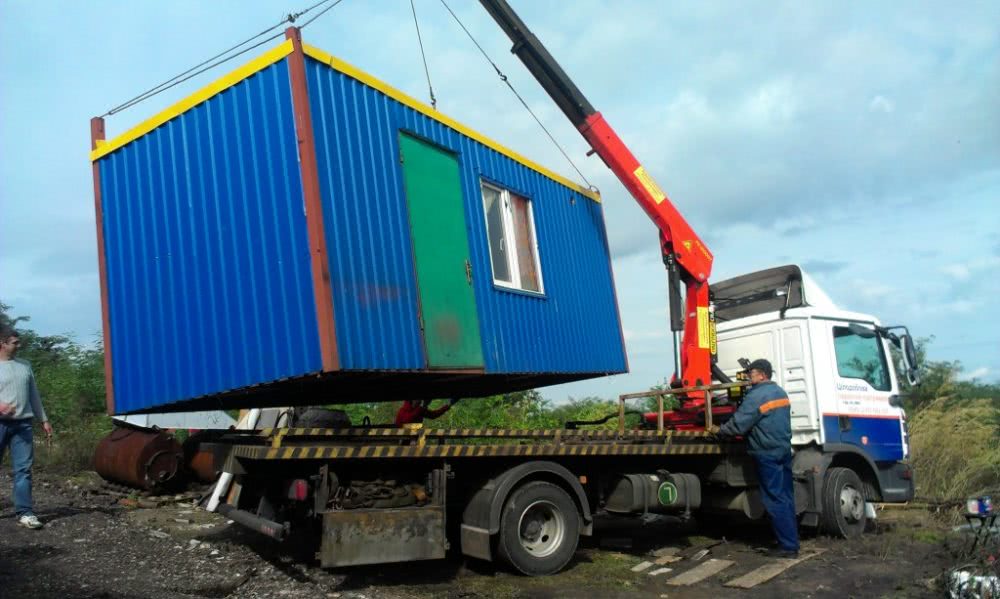

Погрузка бытовки
Доставка бытовок
Во-вторых, определяемся с назначением помещения. Если бытовка будет использоваться только в качестве сарая для хранения различных инструментов и прочих хозяйственных принадлежностей, ее лучше всего устанавливать приблизительно по центру длинной стороны основного дома, чтобы к ней можно было легко дойти с любой стороны участка.
Бытовка сможет послужить местом для хранения инвентаря
Обустройство бытовки
Наружные стены вагончика-бытовки обшивают вагонкой или плитами ОСБ, если предполагается отделка под покраску. В этом случае свесы по периметру крыши недостаточно велики, или само строение располагается на открытой площадке, наружные стены лучше всего зашить профилированным кровельным листом. По верхней и нижней кромке листа вырезаются вентиляционные окна, или лучше построить самостоятельные продухи для водяного пара.
Внутренняя отделка бытовки
В том случае, если здание планируется построить с последующим перепрофилированием под баню или гостевой домик, то наилучшим вариантом отделки считается облицовка стен и потолка обычной вагонкой.
После двух-трех лет эксплуатации бытовки материал темнеет, по нижней кромке может появиться темный налет сырости и даже плесени, поэтому для стен редко используют что-либо другое.
Исключением остается санузел и душевой блок бытовки. В этом случае стены и потолок лучше всего сделать на основе пластиковых панелей.
Освещение в бытовке
По правилам пожарной безопасности в обязательном порядке должны освещаться выход из помещения и место установки нагревательного прибора, печки, калорифера. Остальное помещение оборудуют освещением по собственному усмотрению. Обычно бытовку делят на две части, в которых нужно сделать плафонные светильники, — на санузел и зону отдыха.
Всю электропроводку бытовки монтируют в металлических гофрах. Все линии должны располагаться поверх облицовки стен. Место под ящик с автоматом защиты и пакетниками выбирают так, чтобы рабочая панель освещалась потолочным светильником.
Водоснабжение и канализации в бытовке
Подвод воды и сливных коммуникаций вовнутрь помещения выполняется через черновой пол вагончика. Чтобы трубы не перемерзли в зиму, под канализацию и водопровод в грунте строят кессон или коллектор, утепляют пенополистиролом и закрывают пластиковым коробом.
Для мобильных и летних вариантов вагончика можно построить подключение к воде и стоку с помощью гибких и гофрированных труб.
Преимущества и недостатки бытовок-каркасников
Бытовка в деревянном каркасе
Деревянные и металлические остовы для бытового строения хозяева часто делают собственноручно, что ведет к существенной экономии на оплате труда специалистов. Каркасные домики строят по опробованной технологии, для них используют стандартизованные конструкции, элементы и детали.
Другие преимущества деревянных и металлических каркасных строений:
- возможность переоборудования и дальнейшего применения для жилых или хозяйственных нужд;
- возведение не потребует подъемных механизмов, т. к. монтаж ведется последовательно, каждый мелкоразмерный элемент поднимается после установки предыдущего;
- просто делать разборку стен, остова или демонтаж;
- для строительства применяют металл или дерево — экологически чистые материалы;
- разобранное строение можно транспортировать в другое место.
Деревянный или металлический каркас строительной бытовки имеет недостатки. Например, пространственное решение определенного типа ограничено конструктивными элементами, поэтому существенно изменить его планировку не получится. Можно только увеличить габариты самой постройки.
Древесина впитывает воду, от чего впоследствии разрушается, гниет. Сталь также подвержена коррозии при действии влажности. Оба материала требуют предварительной обработки перед монтажом. После окончания сборки их покрывают красками или лаками для продления срока эксплуатации.
Мобильная бытовка с односкатной крышей своими руками
При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.
Подготовка площадки и фундамента
Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.
Выложенный из блоков ленточный фундамент для бытовки
Сборка каркаса
На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.
Рубероид играет роль гидроизоляции
Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.
Стены
Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.
Крепление к основанию угловых вертикальных стоек
Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.
Монтаж односкатной крыши
Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.
При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.
Монтаж стропильных балок
Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.
Пол заполняется утеплителем
Проектирование
Строительство бытовки может занять определенное количество времени, которое ограничивается несколькими днями, а иногда длится до нескольких месяцев. Все будет зависеть от используемого материала и сложности проекта, а также от наличия навыков. Если эксплуатироваться этот домик будет в течение короткого срока, то есть возможность сэкономить на внутреннем обустройстве. При этом вы можете отказаться от наличия перегородок, установив минимальное количество розеток.
Для обшивки при этом есть возможность использовать дешевые материалы. Если же бытовка выстраивается для длительной эксплуатации, то проект может предусматривать наличие санузла.

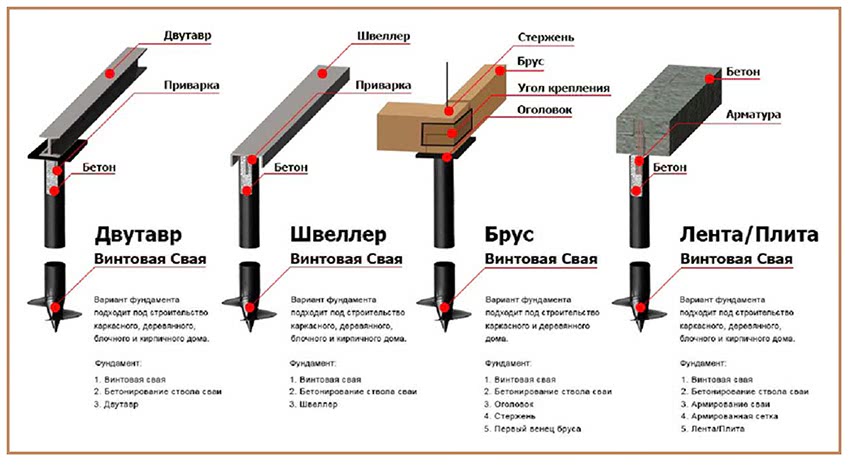

Фундамент
Как построить бытовку — пошаговая инструкция строительства бытовки начинается с фундамента.
Особенность небольшой деревянной конструкции в ее незначительном весе. Но даже это не означает, что ее можно разместить непосредственно на земле. Для защиты от воздействия почвенной влаги (в том числе от осадков в виде дождя и снега) необходимо возвышающееся основание.
Самый простой вид — это столбчатый фундамент. Его прочности достаточно, чтобы выдержать вес бытовки. Для временного размещения (выставления горизонтального уровня) часто используют кирпичи или шлакоблоки, уложенные просто на землю.
Но в любом случае использовать лучше полнотелые блоки. Такой вариант как на этом фото даже для временного основания не самый лучший выбор, тем более что изначально блок уложен боком и давление приходится не на стенки, а на пустоты.
Строительство бытовки начинаем с основ фундамента.
Шлакоблок хоть и относится к бетону, но пустотелые блоки используют для строительства стен.
Даже столбчатый фундамент необходимо делать по правилам. Под каждое основание роют небольшое углубление, трамбуют дно, засыпают подушку из песка (не менее 20 см), которую поливают водой уплотняя, а уже сверху укладывают блоки. Песок предотвращает капиллярный подъем влаги выполняя роль дренажа.
Есть альтернативные варианты столбчатого фундамента.
На очищенную от верхнего слоя землю стелют геомембрану, сверху насыпают слой песка, а затем выкладывают из блоков основание.
Фундамент для бытовки
Вместо песка можно использовать щебень мелкой или средней фракции.
Как построить строительный вагончик
Даже тротуарная плитка крупного формата может послужить основанием для столбчатого фундамента из блоков.
Для постоянной дислокации возможно применение в качестве столбов асбестоцементных труб, врытых на глубину промерзания грунта и заполненных бетоном. Это если строится не строительный, а дачный вагончик бытовка.
Расстояние между столбами обычно выбирают исходя размеров 1.5-2.5 метра. Поэтому, кроме угловых опор, будут еще 1-2 дополнительные по периметру плюс внутренние (под перегородки и для бруса, обеспечивающего жесткость чернового пола).
Кроме столбчатого, применимо обустройство плитного фундамента. Конечно, железобетонный монолит для такого строения избыточен, а вот тротуарная плитка крупного формата на отсыпном основании из песка вполне подойдет.
Сколько стоит построить каркасную бытовку
Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.
Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:
- геотекстиль — 30 кв.м;
- песок — 3-6 кубов;
- материал на столбы;
- анкера — 9 шт.;
- керамзит — 2-3 куба;
- утеплитель — 8 кубов или 81 кв.м пластин;
- брус 150х100 мм — 18 м (0,27 куба);
- брус 100х100 мм — 47 м (0,47 куба);
- брус 50х100 мм — 95 м (0,47 куба);
- доска 40х100 мм — 40 м (0,16 куба);
- шпунтовая доска 30х150 мм — 0,54 куба;
- обрезная доска 40х150 мм — 0,72 куба;
- вагонка 22 мм — 1 куб;
- ОСП — 63 кв.м;
- крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления;гидроизоляционная мембрана и полиэтилен по 81 кв.м;
- обрешеточный брус 50х50 мм — 50 м (0,125 куба);
- профнастил — 21 кв.м;
- кровельные саморезы — 180 штук;
- наружная дверь;
- окна;
- внутренние двери по чертежу;
- дополнительные материалы для декоративной отделки, перегородок и инженерных систем.
Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.
С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.
В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.
Электричество
Электричество в бытовке
Электричество в бытовке
Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.
В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.
Освещение
Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.
Освещение в бытовке
Рекомендации по планированию
Бытовка является второстепенным подсобным помещением, однако не стоит относиться к процессу ее возведения и обустройства слишком уж легкомысленно.
Для начала подготовьте чертеж. Можете сделать его самостоятельно или найти готовый вариант в доступных источниках. Чертеж позволит вам представить, как готовая постройка будет вписываться в окружающий ландшафт, а также рассчитать необходимое количество строительных материалов.
Размеры сооружения и его планировку подбирайте на свое усмотрение. Как правило, конструкции промышленного производства, предназначенные для проживания, имеют длину порядка 5-6 м, высоту около 2,5 м и аналогичную ширину. В остальном же в отношении габаритов домика и его планировки ориентируйтесь на свои потребности и предпочтения.
Это интересно: Быстросохнущая краска без запаха для внутренних работ: обобщенный взгляд
Выбор типа фундаментного основания
Фундамент из блоков
В любом из рассмотренных нами вариантов исполнения нет необходимости подготавливать под вагончик-бытовку мощный фундамент с использованием бетонного монолита или железобетонных свай. например. В подобной ситуации основной задачей обустраиваемого фундамента является защита будущего строения от влаги, распространяющейся со стороны грунта.
Достаточно эффективным и экономически целесообразным для этого случая вариантом считается использование в качестве основы специальных асбоцементных стаканов, шлакоблоков или отработавших свой срок шпал.
Фундамент из шпал
Укладка фундаментного основания с использованием любого из этих строительных изделий производится следующим образом:
- Сначала проводятся земляные работы, начинающиеся с очистки участка, выбранного под застройку, от мусора и травы.
- Затем по его углам, а также в местах запланированного размещения опор (для бытовки их достаточно 6–8 штук) удаляется верхний слой почвы.
- После этого по оголенной почве делается подушка из смеси щебня, отсева и песка, которая слегка смачивается водой, а затем тщательно уплотняется с применением специального трамбовочного приспособления.
- При использовании в качестве фундаментных стоек асбоцементных стаканов под них допускается укладывать тротуарную плитку, что позволяет несколько увеличить площадь опорного основания.
- Шлакоблоки или шпалы размещаются на подушке с обязательной проверкой их укладки на горизонтальность; для этого можно будет воспользоваться любым подходящим уровнем.
- Для надежной защиты деревянного каркаса строения от почвенной влаги на опоры укладываются куски рубероида (желательно – в несколько слоев).
Такой фундамент достаточно прост в изготовлении и может быть подготовлен самостоятельно буквально в течение нескольких часов. Ну а если возникнет необходимость перенести бытовку на новое место – ее демонтаж с такого основания будет предельно упрощен.
Чертеж бытовки 3×6 своими руками
Так как перед любым началом строительства необходим чертеж будущей постройки, рассмотрим самые привлекательные проекты бытовки. Итак, что собой представляет план?
Чертеж деревянной бытовки с тамбуром
Каркасные бытовки имеют, как правило, одну или две комнаты и тамбур.
Так как постройка небольшая, чаще всего прямоугольной формы, необходимо все помещения расположить функционально.
Вход и тамбур в однокомнатной деревянной бытовке лучше расположить на короткой стене.
Если вам необходимо 2 комнаты, тамбур располагается в центре бытовки с широкой стороны. Таким образом, с тамбура можно пройти в обе комнаты.
Расположение в бытовке входа и тамбура может быть разным
Более сложные бытовки с большим количеством комнат имеют план небольшого каркасного дома, и редко называются бытовками — скорее это временный или постоянный домик для инвентаря или строителей.
Итак, каркасные бытовки могут быть:
- однокомнатные с тамбуром
- двухкомнатные
- с плоской крышей
- с односкатной крышей
- с двускатной крышей
- сложные бытовки – с навесами, пристройками и пр
- бытовки для летнего проживания
- для круглогодичного использования
Бытовка с двухскатной каркасной крышей из бруса
Строительство бытовки на даче своими руками
Предлагаем пошаговую инструкцию, как с нуля построить бытовку по каркасной технологии своими руками.
Как сделать каркас дачной бытовки своими руками
- Подготовьте площадку на земельном участке. В идеале это должна быть горизонтальная поверхность с твердой почвой. Это сэкономит время и средства на проведение земляных работ.
- Перед установкой фундамента проведите подготовительные работы. Они включают съем почвы на 30 см по всей площади будущей бытовки с выносом за периметр по полметра. Снятую почву замените утрамбованным песком, лучше всего с укладкой на геотекстиль.
- Выбор фундамента остается за вами, это может быть литой бетонный вариант под стальную опору, шлакоблочные или кирпичные столбы, а также бетонные блоки. Столбы закладывайте на глубину более 30 см, ориентируйтесь на шнуры, размеченные согласно чертежу каркаса бытовки и выставленные по горизонтали. Типичный фундамент для бытовки 6х3 состоит из 15 столбов через каждые 1,5 метра (по ширине — 3 штуки, по длине — 5).
- Целую неделю на свежем сыром фундаменте нельзя проводить строительные работы.
- Распилите древесину по чертежным параметрам, обработайте гидрофобными и антисептическими составами. Противопожарная обработка тоже желательна.
- Перед монтажом основы каркаса бытовки дополните столбы рубероидной гидроизоляцией 2-слойной. Основа будет состоять из бруса 150х100: трех продольных и пары поперечных. Ориентируясь на чертеж, брусья уложите широкой стороной вниз, затем выровняйте по уровню и зафиксируйте арматурной вязкой или анкерами к столбцам.
- Далее последует монтаж нижней обвязки каркасной бытовки. Строго по периметру конструкции на венец крепят брус 100х100. Обвязка на срединную балку не нужна. В финальной стадии данного этапа появляется ступенька 50 мм по всему внутреннему краю.
- Установите лаги на пол правильно, то есть на 3 продольных балки основы ребром вниз, с шагом 60 мм. Брус зайдет в 30-миллиметровые прорези в нижней обвязке каркаса бытовки. Лаги делаются из бруса 100х50.
- По желанию можете установить подпол. Это делается с целью продления срока эксплуатации бытовки, а также для дополнительного утепления конструкции. Заложите строительный мусор в промежутки между столбами по периметру, а потом засыпьте подпол керамзитом.
- Дальше остается поставить и выровнять с помощью уровня вертикальные угловые стойки (брус сечением 100х100), организовать верхнюю обвязку и укрепить каркас бытовки вертикальными дополнительными стойками (для них нужен брус 100х50).
Дальнейшие этапы обустройства дачной бытовки
После возведения каркаса выполните следующие виды работ:
- ограничьте окна и двери горизонтальными брусьями 50х50мм;
- временные реечные раскосы замените постоянными (понадобятся доски 40х100мм);
- поставьте стропила, обрешетку и кровельный материал;
- уложите черновой пол в сплошной настил из шпунтовой доски 30х150, дополните гидроизоляционной и паронепроницаемой мембраной;
- утеплите пространство между лагами минватой или пенополистиролом, сверху уложите мембрану из полиэтилена;
- из обрезной доски 40х150 выложите поперек лаг настил;
- обшейте каркас бытовки снаружи паронепроницаемым материалом, закройте вагонкой или фанерными щитами;
- поставьте двери и окна;
- проведите инженерные коммуникации;
- потолок и внутренняя обшивка закрывается полиэтиленом и теплоизоляцией, потом листовыми стройматериалами в виде фанеры, ДСП, ОСП или ДВП;
- после возведения каркасной бытовки вас ждут декоративные работы.
