Строительство крыши
Крыша дома – элемент особой важности. Для её строительства лучше воспользоваться услугами специалистов
При самостоятельном же монтаже стоит обращать внимание на следующие моменты:
- качество конструкции;
- метод и качество её крепления к стенам дома;
- вид и технология крепления кровли.
Высокое качество конструкции крыши достигается путем предварительного составления чертежей и проведения расчетов. Не допускается экономия материала, выражающаяся, например, в увеличении расстояния между несущими опорами. Это может привести к её обрушению или деформации в зимнее время года, когда на поверхности крыши будет лежать снег.
Особое внимание уделяется способам крепления крыши к стенам дома. Если они выполнены по технологии панельно-каркасного строительства, то крышу можно сделать частью каркаса – его продолжением
Если имела место каменная кладка, целесообразно залить верхний армирующий пояс, в который вмуровываются крепления для каркаса крыши. Укладке кровельного покрытия, согласно пошаговой инструкции, предшествует обеспечение гидроизоляции и пароизоляции. Если перекрытия деревянные, учитывается влияние изоляционного материала на древесину и исключается полное перекрытие движения воздуха в проемах стропил, что могло бы привести к появлению плесени и развитию процессов гниения конструкции.
Крыша дома – шаг за шагом
Собирать крышу можно либо на земле, после чего ее переносят наверх, либо сразу на доме. Выбирайте вариант, который вам удобен. Сначала нужно подготовить стропила – счешите на брусьях концы, которые должны образовывать угол в 50° при торцевом соединении. Для крепежа лучше всего использовать гвозди и поперечины. В результате работ у вас должны выйти элементы крыши, напоминающие букву А.
Далее мы создаем обрешетку – прибейте доски к стропилам на расстоянии 10 см так, чтобы они выходили за пределы торцов на 25 см. После этого обрешетку укрывают рубероидом (гидроизоляция) либо иной прочной пленкой из синтетики. Прикрепляют материал строительным степлером. На последнем этапе кладем кровлю. Прикручиваем выбранный материал поверх рубероида.
При этом работы по укладке начинаются с нижних рядов, а сами листы монтируются внахлест. Кровлю, выходящую за края обрешетки, обрезают. На последнем этапе крепят коньковую полосу и сооружают водосточную систему с несколькими сливами. В качестве кровли могут выступать разнообразные материалы: профнастил; металлочерепица; ондулин.
Этапы строительства
Если вы задались вопросом как сделать летний домик, то рекомендуем обратить внимание на следующие особенности. Небольшие постройки с габаритами не более 36 квадратных метров без подвала строят с применением опорно-столбчатого фундамента.
Явным плюсом его можно назвать простоту установки и относительно дешевую стоимость. Недостатком опорно-столбчатого фундамента будет являться возможность его использования только на устойчивых грунтах. Только тогда такой фундамент будет устойчив и долговечен и станет надежной опорой строению. В противном случае возможен перекос всей постройки.
Дверные и оконные проёмы следует предусмотреть заранее, соорудив обрешетку из бруса, поскольку щитовые материалы могут не выдержать их вес. При скреплении заготовленных заранее щитов гвоздями (во время возведения стен), рекомендуем использовать соединительные пластины. К каркасу первым слоем прибиваются листы, далее идет утеплитель и зашивается второй слой.
Для того чтобы летний домик для дачи был устойчив к влаге, нужно заложить в проект гидроизоляцию полов и крыши, обшить фасад постройки. Обшивка пластиковыми панелями и сайдингом, например, с имитацией дерева, кирпича, натурального камня значительно украсит внешний вид домика.
Недостаток такого строения лишь в том, что он нуждается в утеплении, если вы планируете там проживать зимой. Достоинства в простоте и быстроте постройки, буквально в течение недели, и многообразие архитектурных решений.
Установка каркаса
На уже имеющийся фундамент для дополнительной устойчивости постройки устанавливается черновой пол и нижний венец обвязки. Только после этого можно приступать к монтажу самого каркаса, который может быть как металлическим, так и деревянным. Специалисты рекомендуют использовать пустотелые балки, в таком случае существенно уменьшается нагрузка на фундамент и экономятся средства. Вертикальные балки конструкции монтируются по углам дома, комнат, дверных и оконных проемов на расстоянии не больше чем 2-3 метра. Обязательно выполняется монтаж поперечных балок и укосин. Если дом будет в два этажа, каркас надо дополнительно укрепить в участке, где будет находиться лестница. Оконные проемы также крепятся поперечными балками.
Стены каркасного дома
Перед тем как дать волю своим «очумелым» ручкам, хотя бы в общих чертах познакомимся с каркасными стенами.
Вот сама схема «пирога».
Как вы можете понять, несущей составляющей «каркасника» являются деревянные секции, построенные из досок сечением 150×50 мм. Они делятся на: сквозные и вставные. Схематически это выглядит вот так.
Кстати, как бы это заманчиво не выглядело, но никогда не пытайтесь построить дом хаотически.
Поверьте, вы очень быстро запутаетесь в каком порядке что поднимать и что где перевязывать. Проверено.
Вообще, построить жилье по каркасной технологии действительно сможет каждый, но следует строго соблюдать порядок предстоящих работ. Посвоевольничал и сразу же превратил свое будущее бунгало в долгострой.
А теперь по порядку. Перед возведением стен необходимо заняться черчением. А именно, перенести проект дома на цокольное перекрытие. То есть прорисовать там все несущие стены, простенки, окна и дверные проемы. Все четко на тех местах, где они должны быть.
Дальше заготовка материала.

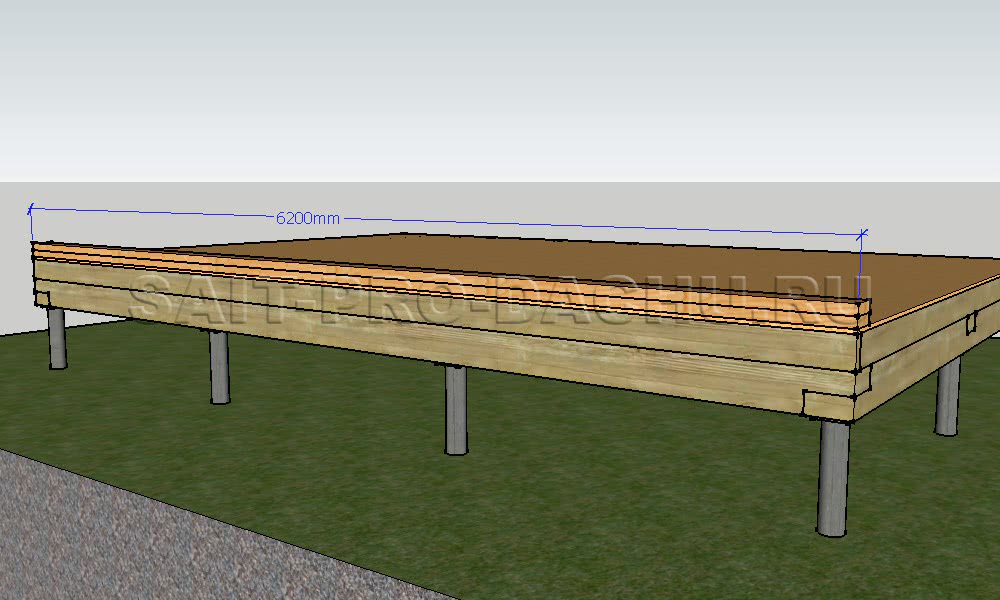

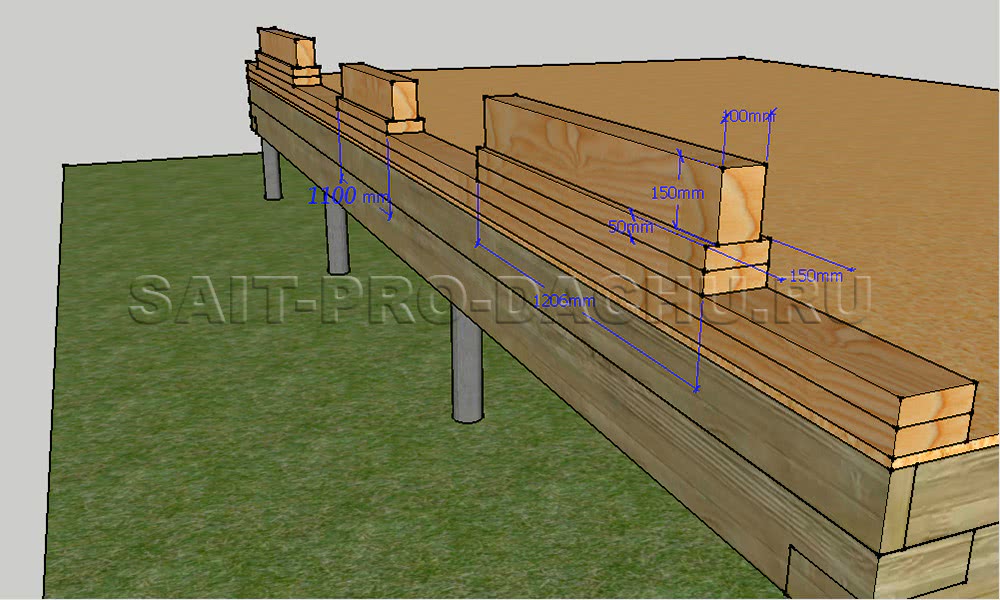

Разложите на месте сквозных стен (фасадная и задняя) по две обвязанные доски, длинной в дом и сечением 150×50 мм.
А чтобы, материал не ерзал. Сбейте его между собой несколькими гвоздями и прихватите к полу.
Прямо поверх этих досок положите на местах окон по две доски сечением 150×50 мм и одному брусу 100×150 мм. А на месте дверей по одной доске сечением 150×50 мм и одному ригелю сечением 100×150 мм.
Торцы тех и других заготовок должны выступать на 50 мм за границы будущих проемов. И вновь, чтобы детали лежали на своем месте зафиксируйте их металлом.
Но работаем дальше. Там где наружные стены соприкасаются, положите стопку из двух досок сечением 150×50 мм и одной доски сечением 100×50 мм. Длина заготовок должна составлять 2450 мм.

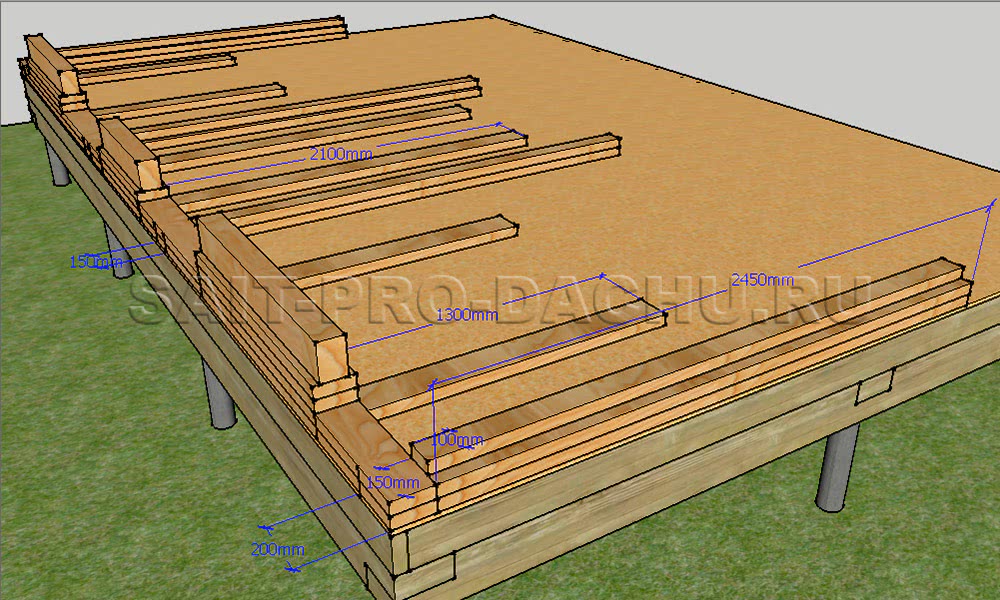

Возле каждого оконного проема приготовьте:
- Две доски длинной 2450 мм
- Две доски длиной 750 мм
- Две доски длинной 1300 мм
- И два обрезка длиной в 15 см.

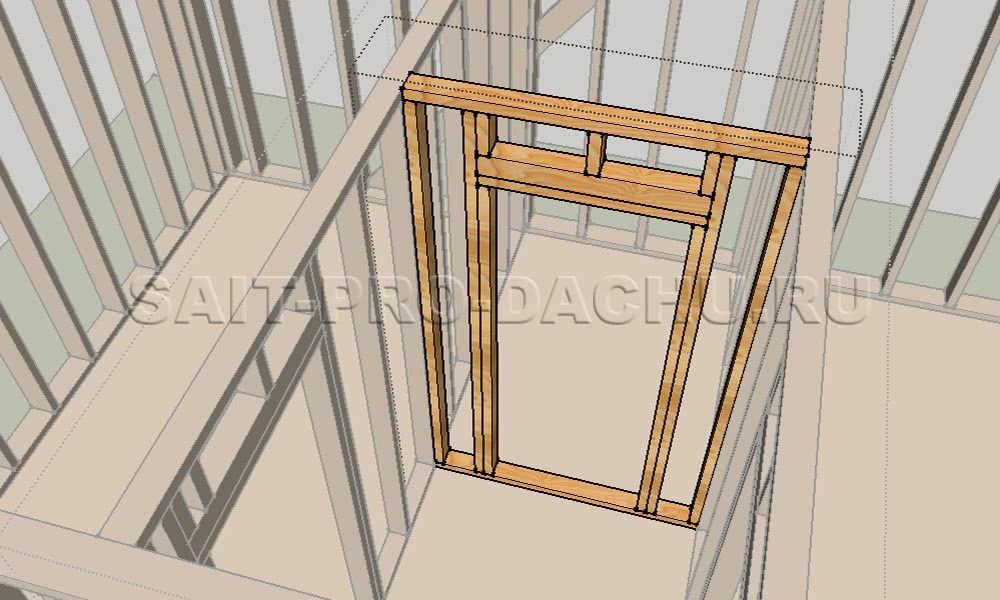

Возле дверного проема список будет короче.
- Две доски длиной 2450 мм
- Две доски длинной 2100мм
- И все те же два пятнадцатисантиметровых обрезка
И наконец, там, где стены будут стыковаться с простенками должно лежать по одной 2450 миллиметровой доске сечением 150×50 мм и одной сечением 100×50 мм.

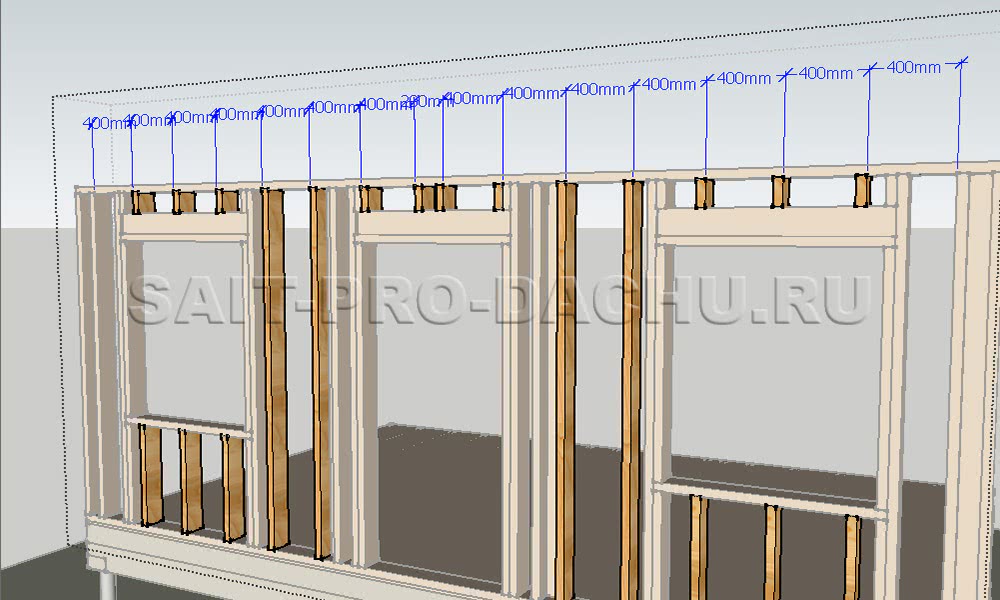

Дальше возьмите карандаш и пометьте на зафиксированных длинных обвязанных досках расположение всех проемов (по контурам ригелей), примыканий стен и простенков. Ну и это не все. Также исчертите обвязку, вместе с уложенными на них деталями вертикальной разметкой через каждые сорок сантиметров. Там где она попадет в толщу стены, положите по одной доске длинной 2450мм, где на окно – две доски. Одна длиной 750 мм, вторая 150мм. И наконец, где разметка встретит дверной проем нужно заготовить только пятнадцатисантиметровый обрезок.
Подобную подготовку следует провести со всеми стенами и простенками, стой только разницей, что для последних рабочей будет доска сечением 100×50 мм. Простенок он и в кирпичных домах тоньше.
Когда все нарезано и заготовлено, нужно приступать к изготовлению самих ферм.

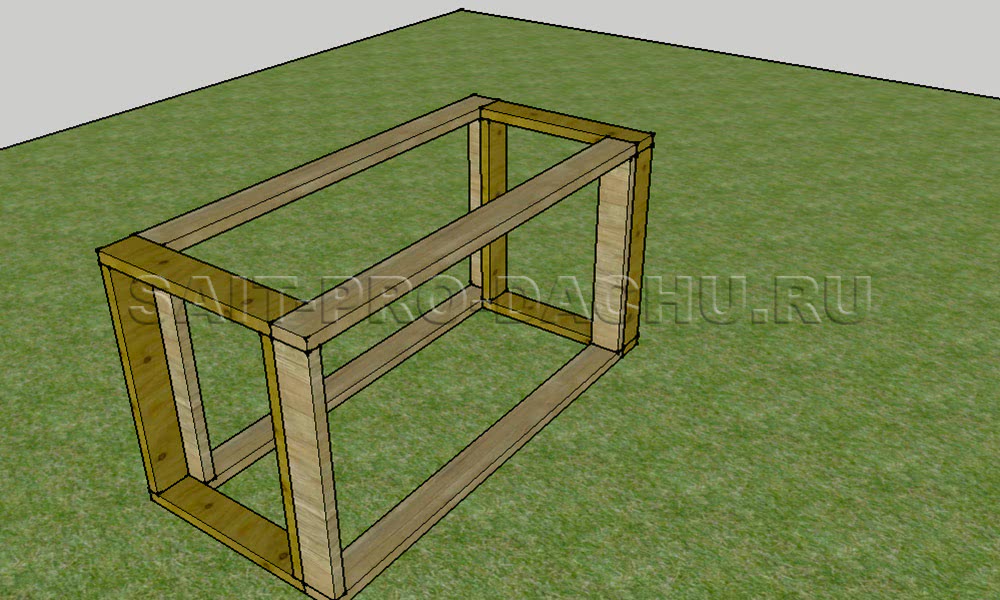

Сначала между обвязанных досок по их торцам устанавливают стеновые лотки, которые состоят из двух досок шириной в 150 мм и одной сотой доски. Деталь монтируют донышком внутрь дома.
Дальше из одной сотой и одной сто пятидесятой доски формируют «Г» образные простеночные лотки и устанавливают центром детали по осевым линиям перегородок. Потом, согласно ниже приведенной схемы, соберите дверной и оконный блок.
Теперь, когда основные детали установлены, прибейте заготовленные стойки. Ну, те, под которые вы через каждые 400мм делали метки.
Дальше проверьте диагонали фермы, плотность сгонки деталей и если все получилось красиво, зафиксируете конструкцию в таком положении раскосыми, предварительно запилив под них пазы.
Кстати, на макетах фермы мы показывали в вертикальном положении только для наглядности, на самом деле собирают их прямо на изготовленном горизонтальном помосте и уже готовыми поднимают и ставят на свое место.

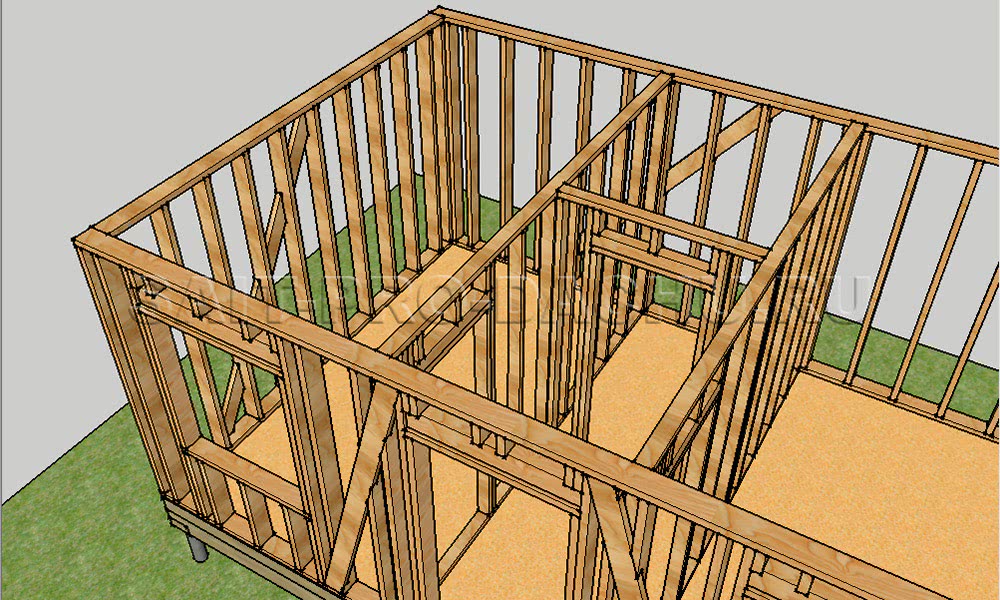

А вот так будет выглядеть скелет вашего дома со всеми стенами и простенками. Конечно, если вы не перепутаете последовательность монтажа.

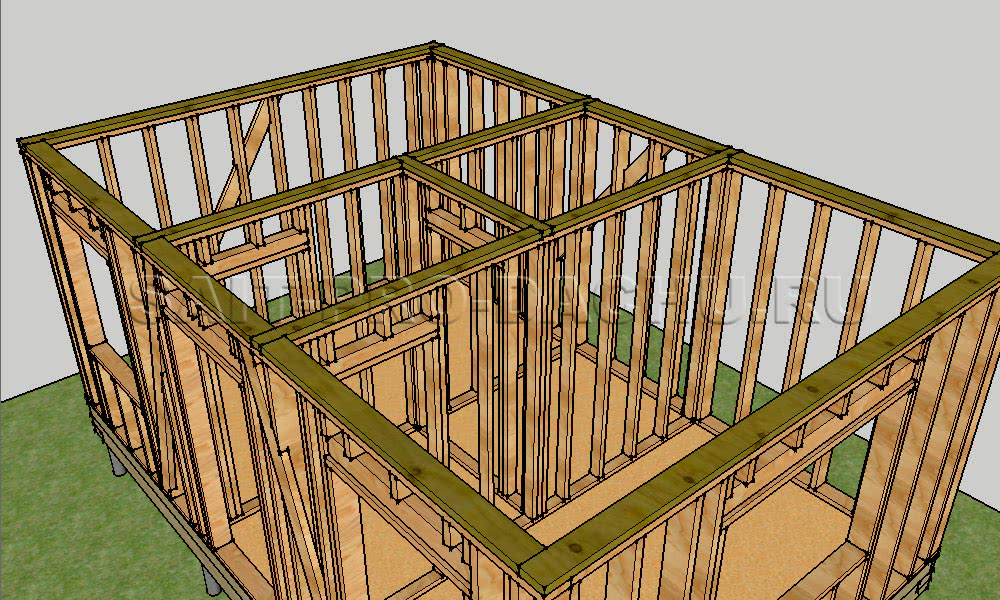

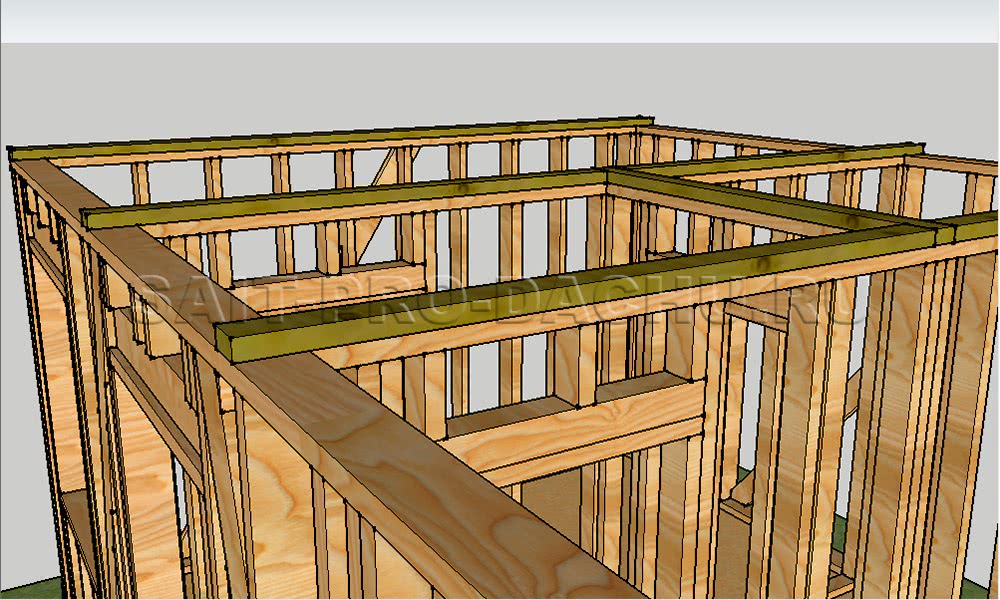

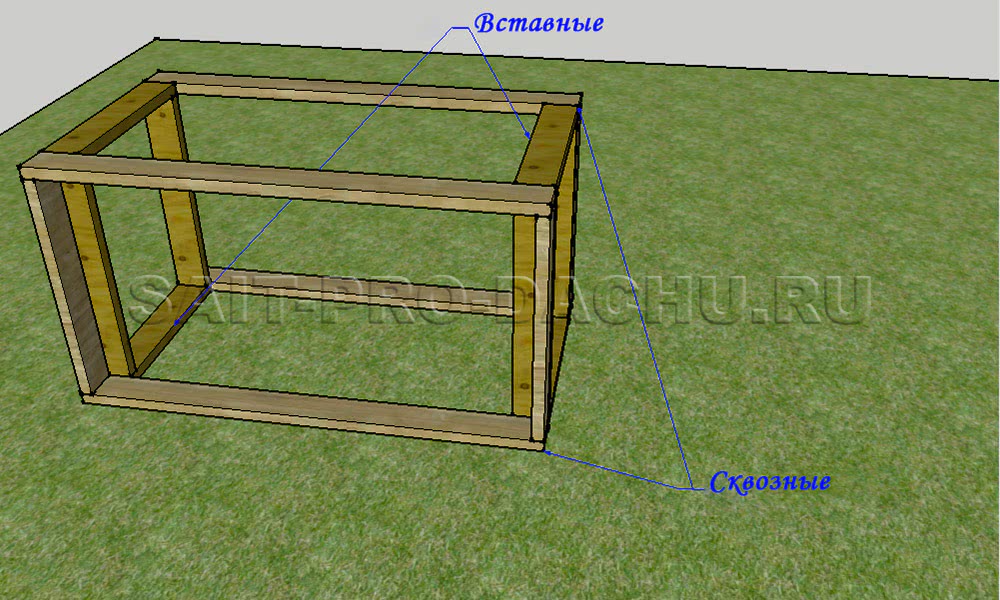

Сначала поднимаете и фиксируете сквозные стены, потом вставные. Далее сквозные простенки и только потом вставные. В нашем проекте единственный вставной простенок отделяет тамбур от душевой.

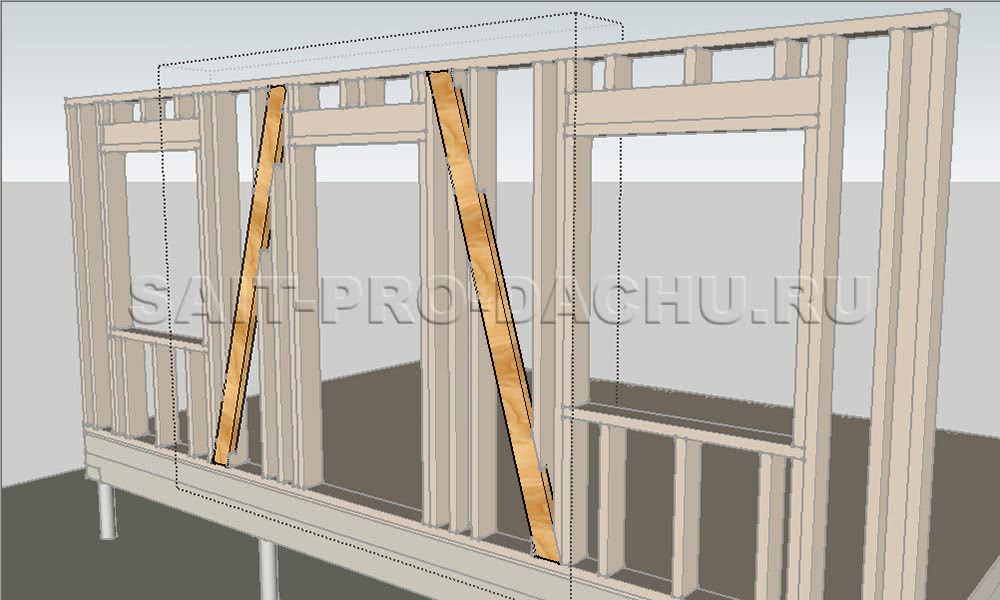

Но чтобы придать конструкции еще большей жёсткости ее необходимо усилить еще одним шаром обвязанных досок, только в этот раз они должны цеплять и соседние фермы.
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.
Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Выбираем проект дачного домика под ключ (фото)
Первое, о чём нужно подумать после обсуждения перечисленных выше вопросов – это проект. Очень часто будущие садоводы, желающие поскорее построить дачный домик на своем участке, идут в частные строительные компании, в которых менеджеры нередко предлагают им дорогие проекты «класса люкс». Однако для того, чтобы возвести маленький садовый домик своими руками, можно ограничиться гораздо меньшим.
Красивая дача с невероятно презентабельным внешним видом
Белые деревянные наличники добавляют дому особый колорит и стиль
Выбор подходящего места для дачного домика – важный момент его строительства
В наши дни, готовый проект дачного дома под ключ, несложно найти в сети интернет. Но перебирая такие предложения, следует учитывать также некоторые весьма существенные аспекты, например:
- полная сметная стоимость коробки дома;
- продолжительность и качество строительства;
- трудоемкость производства земляных работ;
- комплекс услуг по строительству фундамента.
На заметку! Даже в небольших садовых домиках должны быть подсобные помещения для хранения садового инвентаря, примите такие вещи также во внимание
Натуральное дерево не нуждается в особом представлении, дома из этого материала – эталон экологичности
Отделка фасада имитацией бруса преобразит внешний вид дома
Варианты фундамента для дачного домика
Бетонное основание (фундамент) – выполняет роль своеобразной опоры для любого дома. Он должен выдерживать те нагрузки, которые создаются домом, как во время строительства, так и после введения его в эксплуатацию.
Важно! Хороший фундамент обязан быть прочным, стойким к морозам, водонепроницаемым, так как на конструкцию воздействуют грунтовые воды и активные элементы
Ухоженный и аккуратный садовый домик из клееного бруса
Фундамент садового домика призван обеспечивать полную устойчивость строящейся конструкции, а также надежность её будущей эксплуатации. Наиболее правильным в конкретном случае (дачный домик) будут перечисленные ниже виды фундаментов.
Ленточный тип фундамента – это сооружение из монолитной бетонной полосы, которая сформирована вдоль всего периметра будущего дома. Такую конструкцию очень часто используют и при строительстве двухэтажных домиков, она устойчива и износостойка, подойдет также для кирпичных домов
Следует принять во внимание, что такой фундамент обойдётся недёшево, и делать его не так быстро.
Столбчатый фундамент – более экономичен, он состоит из столбов, которые заглублены и установлены по всем углам будущего здания, на стыках всех стен, а также внутри, на месте запланированных перегородок. Он хорош для маленьких одноэтажных домов, которые будут весить немного, например, каркасные или щитовые дачи.
Фундамент свайного типа – состоит из групп свай, которые погружены прямо в грунт и объединены вместе армированным бетоном
Если ваша дачка находится на месте, склонном к заболачиванию, то придётся делать именно такой фундамент. Кстати, именно сваи применяют при сооружении фундаментов небольших коттеджей, кирпичных зданий, больших домов каркасного типа и классических деревянных срубов.
Фундамент из монолитной плиты – представляет собой монолитную плиту, которая изготавливается из железобетона, она же служит полом в доме, на неё кладут утеплитель, доски, другое покрытие. Такой фундамент стоит выбирать, если ваш участок находится в месте устойчивой почвы, он может быть основанием как для одноэтажного домика, так и для двухэтажного.
Уютный домик с интересным и необычным оформлением стен
Тандем белых стен и черной крыши выглядит стильно и лаконично в любом исполнении
Выбор материала
Решение, из чего строить дачный домик, определяется рядом факторов. Сезонная эксплуатация строения: будут ли его использовать в холодное время года. В таком доме устанавливают стационарную систему отопления. Нужно учесть, что кирпич, шлакоблок требуют больше времени на прогрев дома.
Готовый проект на столбчатом фундаменте
Из них рационально возводить загородные жилища для частого или постоянного проживания. Летние строения в межсезонье отапливают камином, печью, переносными обогревателями. Второй фактор — финансовые возможности владельцев.
По мере материального становления семьи, их можно будет перенести на другое место, переделать под летнюю кухню, беседку, сарай для хозяйственного инвентаря.
Пример переделки летней жилой постройки под беседку
На выбор материала существенно влияет стилистика будущего дома. Национальные русские этнические мотивы притягивают дерево, брус. Каркасникам, путем внешней отделки, придают разную стилистическую окраску. Используя плитку под камень дикарь, брус, пропитанный темной морилкой, привносят мотивы стиля кантри.
Технология строительства
Технология строительства каркасного дома
Поскольку самым недорогим дачным домиком будет каркасная постройка на столбчатом основании, мы пошагово опишем, как построить такой дом своими руками.
- После подготовки участка и выполнения разметки копаем ямы под столбы. Стоит отметить, что столбы делаются под всеми наружными и внутренними несущими стенами с равным шагом (1-1,5 м). Размеры столба зависят от материала, из которого он будет делаться. Кирпичные столбы под каркасный дом могут быть размером 380х380 мм.
- После выкапывания ям на отметку ниже точки промерзания почвы на дне выполняется песчаная подушка. Слой песка высотой 10 см смачивается водой и тщательно трамбуется.
- Затем из кирпича с использованием цементного раствора выкладываются столбы необходимой высоты. Наружная поверхность столбиков штукатурится.
- На верхней горизонтальной поверхности столбов выполняется гидроизоляция из двух слоёв рубероида.
- Далее на столбы укладываются балки обвязки (брус 150х15 мм). В углах они скрепляются между собой и фиксируются к столбам при помощи анкеров или стальных скоб.
- К балкам обвязки с равным шагом (70 см) крепим лаги.
- Далее монтируем каркас стен. Его можно собрать на земле и поднять на балку или возводить прямо на обвязке. Второй вариант больше подходит для самостоятельного выполнения. Для каркаса стоит взять бруски сечением 50х150 мм. В углах дома для повышения жёсткости устанавливаются сдвоенные бруски.
- Вертикальные стойки каркаса монтируем в месте расположения оконных и дверных проёмов, а также по всей плоскости стен с равным шагом.
- После этого монтируется верхний обвязочный брус. Над оконными и дверными проёмами фиксируются горизонтальные балки каркаса. В углах дома для повышения жёсткости каркаса монтируются косые распорки с двух сторон.
- Теперь каркас дома обшивают листовым материалом (ОСП, ДСП, влагостойкой фанерой) или вагонкой. В пространство между двумя слоями обшивки (внутри каркаса) стоит заложить теплоизоляционный материал (минеральную вату, базальтовый утеплитель, экструдированый пенополистирол).
- Переходим к выполнению конструкции пола. К лагам с нижней стороны крепим доски чернового пола. Поверх них, огибая лаги, укладываем гидроизоляционную мембрану. Затем в просвет между лагами закладываем утеплитель. После этого идёт слой пароизоляции и доски чистового пола.
- Над вертикальными стойками каркаса стен устанавливаем балки перекрытия. Для плотного прилегания на их краях выпиливаются пазы. Балки дополнительно фиксируются к каркасу стальными уголками.
- Теперь выполняем монтаж стропильной системы. Скрепляем крайние пары стропильных ног на земле и монтируем их на стены в качестве фронтонов. Соединяем эти пары стропил посредством коньковой балки. После этого можно монтировать остальные пары стропильных ног и устанавливать их с равным шагом, соединяя с балками обвязки и перекрытиями.
- Далее поверх стропил расстилается пароизоляционная плёнка. Она фиксируется скобами и рейками контробрешётки на стропилах.
- Далее выполняется обрешётка и укладывается кровельный материал.
Из чего лучше строить?
Список материалов, которые можно использовать в строительстве дачного домика, насчитывает множество наименований. То, из чего будет строиться дом, зависит от следующего:
- эксплуатационное назначение;
- бюджет проекта;
- геологические и географические особенности региона;
- технология строительства.
Назначение дачного строения может быть следующим:
- хозяйственные нужды;
- сезонный отдых;
- продолжительное проживание.
Дом хозяйственного назначения может использоваться для непродолжительного проживания (1-2 суток, например, в период сбора урожая), хранения дачного инвентаря и оборудования, складирования консервированной продукции или кратковременного отдыха. В сезонном дачном жилище можно проживать некий период времени, охватывающий собой интервал в 1-3 месяца. В такой домик приезжают отдыхать в летнее время года, зимой (в праздничные дни) и в другие периоды. Такое строение оборудуется некоторыми бытовыми коммуникациями: водопроводом, собственной канализацией, газовым оборудованием, работающим от баллонного газа, электричеством и приборами, работающими от него. Не все сезонные строения оснащены указанным перечнем коммуникаций в комплексе.
Дачные дома, в которых можно проживать длительное время, должны иметь подвод коммуникаций первой необходимости: света, воды, отопления. В некоторых случаях дачные поселки, в которых находятся такие дома, имеют собственную централизованную канализацию. Характер данного строения позволяет использовать его круглогодично независимо от погодных условий.
Бюджет проекта во многом определяет характер будущего дачного строения. В зависимости от материальных возможностей собственника могут использоваться бюджетные строительные материалы или материалы еврокласса. Имеет значение расположение земельного участка: его удаленность от местной инфраструктуры, дальность расстояния до ближайшей базы стройматериалов, степень его доступности для строительной бригады.
Геология местности влияет на то, каким будет дачный дом. Наличие на местности осложняющих особенностей рельефа: заболоченности, твердого или каменистого грунта, оползней, растительности и т. д. может увеличить стоимость работ в разы на всех этапах. География региона также определяет технические характеристики дома. Северным районам свойственны низкие температуры даже в летнее время года, что обуславливает необходимость обеспечения дополнительной теплоизоляции.
В соответствии с технологией составляется проект, в основу которого ложится центральная идея, формирующая конечный вид постройки.
Современные строительные простые технологии предполагают использование следующих материалов основного назначения:
- дерева;
- камня;
- газосиликатных или бетонных блоков;
- кирпичей;
- металлопрофиля и т. д.
Существуют технологии, позволяющие возводить дома экономкласса, что является приемлемым для большинства дачных домов. Среди домов, построенных по упрощенным технологиям, можно отметить каркасно-глиняные, саманные и даже из поддонов (бюджетный материал). Так как дачные дома в большинстве случаев являются постройками второстепенного значения, при их строительстве целесообразно использовать подручные материалы. В их качестве можно применить материалы, которые уже были использованы при возведении других строений. Например, после разбора старого дома остается большое количество строительного б/у материала.
Перед началом проведения строительных работ необходимо разработать проект будущего домика. Это нужно для упрощения и облегчения процесса. Наличие проекта позволяет экономить время и средства, так как заранее продуманная конструкция не требует производства лишних и ненужных действий. Существует множество вариантов того, как можно построить дачный дом своими руками. Среди перечня вариантов можно выделить основные, которые используются в большинстве случаев.
Шаг № 1 Проект каркасного дома
Проект каркасного дома
Почему нужен проект дома?
- Правильный расчет прочности.
- Возможность предварительно оценить стоимость строительства.
- Надежность и продуманность конструкции дома.
- Экономия при строительстве.
- Возможность в последующем сделать перепланировку опираясь на проект.
- Облегчает процесс и сокращает время строительства.
Готовых и бесплатных проектов каркасных домов очень много на просторах интернета с довольно детальным описанием. Но бывает так, что очень сложно подобрать проект под себя. В этом случае его Вы можете нарисовать сами. По обучавшись пару часов рисовать в SketchUp и выбрав за основу привлекательный для Вас проект, основываясь на технологии строительства каркасных домов, сможете создать, что то более индивидуальное.
Проект каркасного дома нарисованного в SketchUp
При выборе готового проекта или самостоятельном проектировании стоит обратить внимание на расположение дома на участке. Строительные нормы и правила(СНиП) — именно этим документом регламентируется строительство дома
А в частности он включает в себя предельные расстояния расположения дома от различных объектов.
Расположение дома на участке по СНиП
