Классы защиты электрооборудования от поражения электрическим током: определение и описание комплекса мер

Что обозначают классы и как их присваивают

Классы защиты созданы для безопасной работы с электрическим инструментом. Конструктор, занимающийся изготовлением конкретного электрического прибора, ещё на начальных стадиях разработки решает определенные задачи, чтобы снизить риски при использовании инструмента. Речь идет об использовании определенной защиты, электрических цепей, экстренного отключения питания и так далее.

В зависимости от конструктивных особенностей, разные приборы имеют свои условия эксплуатации. Поэтому их делят на группы с присвоением класса, что указаны в ГОСТ 12.2.007.0-75.

Применяется информация как для инструментов, так и для правил устройства электроустановок (ПУЭ).

Класс 0

Несложно догадаться, что в этом случае защитные средства отсутствуют. По сути, только изоляционный слой может защитить человека от тока в этом случае.

В случае повреждения изоляционного слоя, только покрытие пола сможет защитить Вам от удара током. Если Вы стоите на мокром полу и касаетесь корпуса, Вас точно поразит электричеством.

Международная электротехническая комиссия не одобряет использование подобной защиты в любых приборах. Тем не менее, Правила устройства электроустановок предполагают возможность использования светильников с таким классом.

На наш взгляд, если и использовать нулевую защиту, то только в местах вдали от заземлённых проводящих частей и там, куда можно входить только сотрудникам.

Именно из-за строгих требований к правилам электрической безопасности сегодня нельзя пользоваться нулевой защитой во всех устройствах, кроме светильников.

Классы ручного электроинструмента

Такие приборы отличаются наличием кабеля питания. Такой кабель защищен от перегиба жил и изолирован от контакта с прибором. В данной категории выделяют три разновидности защиты от удара током устройствами для ручного применения.

  1. Кабель у первого класса безопасности имеет нулевую жилу, соединяющую вилку с корпусом предмета. Такое оборудование не разрешено для домашнего применения и подразумевает осторожные действия с соблюдением техники безопасности. Обязательны резиновые перчатки или обувь, можно коврик;
  2. Второй класс уже подходит для мест с повышенным уровнем опасности, но всё ещё предполагает использование перчаток;
  3. Электрооборудование третьего класса не обязывает пользователя применять специальные средства и пригодно для домашнего пользования, к таким приборам можно отнести обычный бытовой паяльник.

Классы электробезопасности

Классификация уровней электрической безопасности светильников закреплена государственным стандартом ГОСТ Р МЭК 60598-1-2011. В нём описаны 4 основных класса защиты пользователей от поражения током:

0 класс

Электробезопасность прибора обеспечивает только одинарный слой изоляции. При его повреждении возникает риск получения пользователем электротравмы в результате контакта со светильником. Использовать приборы этого класса можно только в не проводящей ток среде или при условии разделения проводов и корпуса. В розетку светильник допускается включать только при помощи двухконтактной вилки.

I класс

В дополнение к основному изолирующему слою прибор оснащается нулевым проводником (заземляется). Точка подсоединения проводника маркируется символами «№ 5019», буквенным индексом РЕ или графическим значком, сочетающим жёлтый и зелёный цвета. Заземлению подлежат все металлические элементы светильников доступные для прикосновения пользователей. Устройства с таким уровнем электрозащиты эксплуатируются на открытом воздухе, а также на промышленных предприятиях.

II класс

Дополнительный заземляющий контакт конструкцией прибора не предусмотрен, но изоляция у этого класса двухслойная или усиленная (маркируется символами «№ 5172»). Эти светильники нельзя использовать в электроустановках, они предназначены для эксплуатации в помещениях.

III класс

Защита приборов рассчитана на работу от сетей низкого напряжения (не более 50 В переменного тока и не более 120 В постоянного тока). Приборы конструируются таким образом, что даже в случае повреждения изоляционного слоя получить электротравмы невозможно – напряжение на токопроводящих элементах сверхнизкое. Такие светильники разрешено эксплуатировать в том числе в зонах, где на них возможно попадание брызг и струй воды, падающих вертикально. Оборудование с соответствующей степенью влагозащиты можно также погружать под воду. Идентифицировать приборы III класса можно по маркировке «№ 5180».

Классификация по электробезопасности

Ранее мы уже рассмотрели классы электроинструмента по электробезопасности, где выяснили, что играют роль не только характеристики самого прибора, но и условия в которых он должен эксплуатироваться. Как бы надежно ни был защищен прибор, у него тоже есть срок эксплуатации и рекомендованные условия. С целью повысить эффективность и безопасность электроприборов были выведены нормы определения типа помещения.

К помещениям с низкой опасностью относят места, где постоянно поддерживается средняя температура не выше 30 градусов, возможно применение климатических систем.

Влажность не превышает 60%, а в атмосфере отсутствуют опасные химические соединения и обильная пыль. К такому разряду относятся жилые и офисные помещения, не требующие ремонта. К этому же классу можно отнести некоторые цеха, где круглосуточно соблюдаются нормы стерильности и порядка, с поддержанием климата.

Повышенным уровнем опасности в данном случае называется все, что выходит за рамки предыдущего примера. Если хотя бы один пункт не выполнен, помещению присваивается второй класс. Часто причиной этому становится влажность или близкое расположение токопроводящих поверхностей. В эту группу входят цеха, склады и т.п.

К третьему классу относятся особенно опасные строения, где влажность достигает порядка 100%, а в воздухе превышена концентрация токсичных веществ. Также к этому разряду автоматически попадает любое помещение с температурой свыше 35 градусов. Сюда относятся цеха вредного производства, а также любые крытые площадки.

Перечень классов защиты

Обозначение класса защиты Особенности конструкции оборудования Условия применения оборудования Пример
Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление не предусмотрено. Индикации наличия на корпусе или органах управления опасного напряжения нет. Почти все электрические приборы в металлическом корпусе, не имеющем заземления; электроплитки и нагреватели с открытой спиралью; потолочные люстры. Большинство электроприборов, выпущенных в СССР имели класс защиты
00 То же, но имеется индикация наличия на корпусе опасного напряжения. То же, что и для класса 0. Допустима эксплуатация в условиях повышенной электрической опасности (сырые помещения и вне помещения) только специально обученным персоналом при наличии средств индивидуальной защиты. Передвижные электроагрегаты (бензиновые электростанции).
000 То же, но имеется устройство автоматического защитного отключения прибора в течение не более 0,08 с при наличии разности токов в питающих проводах более 30 мА. Допускается применение в условиях повышенной электрической опасности любыми лицами. Средства индивидуальной защиты обязательны.
0I

Имеется только рабочая изоляция. Дополнительная изоляция металлических нетоковедущих частей не предусмотрена. Заземление металлических нетоковедущих частей обеспечивается присоединением специального провода к контуру заземления или непосредственным механическим контактом электрооборудования и контура заземления. Место присоединения контура заземления обозначается символом

Стационарная установка, небольшие перемещения в пределах длины заземляющего провода, электроустановки, движущиеся по рельсам. Эксплуатация без заземления запрещена. Станки, распределительные щиты, трансформаторные подстанции, подъёмные краны на рельсовых путях, трамвай, электровоз.
I Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. При наличии заземления применение не ограничивается (если иное не оговорено руководством по эксплуатации). Без заземления — аналогично классу 0. Компьютер, микроволновая печь, стиральная машина.
I+ Заземление металлических нетоковедущих частей обеспечивается присоединением вилки прибора к специальной розетке с заземляющим контактом. Имеется устройство защитного отключения. При наличии заземления применение не ограничивается. Без заземления — аналогично классу 000.
II Наличие двойной или усиленной изоляции. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта.

Не ограничивается, за исключением условий повышенной влажности (свыше 85 %) для приборов с классом защиты менее IP65. При наличии неблагоприятных условий (в сосудах, аппаратах и других металлических емкостях с ограниченной возможностью перемещения и выхода) с применением хотя бы одного электрозащитного средства или без применения электрозащитных средств при подключении через УЗО или при питании только одного электроприемника от отдельного источника. Приборы обозначаются символом из двух вложенных квадратов.

Пылесос, телевизор, электродрель, фен, герметичный уличный светильник, троллейбус.
II+ Наличие двойной или усиленной изоляции и устройства защитного отключения. Заземление корпуса не требуется. Вилка не имеет заземляющего контакта. Не ограничивается Приборы обозначаются символом из двух вложенных квадратов со знаком + в малом квадрате.
III Нет электрических цепей с напряжением свыше 42В постоянного тока или 36В переменного тока.

Не ограничивается. Приборы обозначаются символом

Все приборы с питанием от батарей, не имеющие высоковольтных цепей (приёмники, портативные проигрыватели, часы, фонари). Приборы с внешним блоком питания (сканеры, ноутбуки). Для последних безопасность определяется качеством и степенью защиты блока питания.

Защита от возгорания

К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:

Места закрепления Характеристика строительных материалов
Маркировки не имеют Фиксация на невоспламеняющиеся поверхности Бетон, камень
Фиксация на слабо воспламеняющиеся поверхности Возгорание при температуре более 200°С, с небольшим опозданием
Фиксация на легко воспламеняющиеся поверхности Мгновенное возгорание при температуре менее 200°С

Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.

Группа 0

Что определяет этот класс электробезопасности оборудования? В таких устройствах есть только рабочая изоляция от переменного или постоянного тока. На случае его (тока) утечки заземляющего контакта не предусмотрено.

Тут открытые нетоковедущие проводящие элементы не соединяются ни с заземлением, ни с защитным проводником электропроводки. В случае когда таковую изоляцию пробьет, защиту человеку может обеспечить только окружающая среда — воздух, покрытие полов и проч. На корпусах устройств данного класса нет индикаторов опасного напряжения.

Таковые приборы допустимо использовать только в пространствах, где отсутствуют проводящие заземленные элементы в зоне нахождения людей, где нет условий повышенной опасности, куда запрещен доступ посторонних лиц.

Поэтому подобное оборудование необходимо устанавливать только в сухих пространствах и помещениях. Если опираться на рекомендации Международной электрической комиссии, то от использования электрооборудования класса 0 и вовсе следует отказаться. Почему?

При повреждении изоляции на нетокопроводящих элементах устройств может возникнуть напряжение, опасное для здоровья и жизни человека. Соответственно, такая угроза возрастает при эксплуатации оборудования класса 0 в сырых, влажных помещениях.

Примером может служить любой электроприбор в металлическом корпусе, не подключенным производителем к заземлению, — та же самая электроплита с открытыми нагревательными элементами. Еще один яркий пример — советские обогреватели, снабженные открытыми спиралями.

Техника безопасности

При работе с ручным электрооборудованием очень важно соблюдать правила техники безопасности:

  • Запрещается работать, если при осмотре инструмента в нем обнаружены дефекты.
  • Во время работы желательно питающие кабели подвешивать.
  • Необходимо следить за тем, чтобы электрошнур не соприкасался с горячими, сырыми, влажными или масляными предметами и поверхностями. Такой контакт может привести к механическим повреждениям кабеля и поражениям работника током.
  • Запрещается производить натягивание, перегибание и перекручивание кабеля. Также нельзя ставить на него тяжести и путать его с другими шнурами.
  • При выявлении каки-либо нарушений работу электроприборов следует сразу же прекратить.

Защита от возгорания

К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:

Места закрепления Характеристика строительных материалов
Маркировки не имеют Фиксация на невоспламеняющиеся поверхности Бетон, камень
Фиксация на слабо воспламеняющиеся поверхности Возгорание при температуре более 200°С, с небольшим опозданием
Фиксация на легко воспламеняющиеся поверхности Мгновенное возгорание при температуре менее 200°С

Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.

Классы электроинструмента по электробезопасности

Осуществление работ с помощью приборов, использующих силу тока, всегда связано с определенными рисками, как для здоровья самого человека, так и для окружающего пространства.

По этой причине создана специальная классификация, которая поможет сотруднику кампании или домашнему мастеру точно определиться с выбором инструмента для своих задач, а также обезопасить себя и близких.

Далее рассмотрим основные принципы разделения приборов на группы по классу защиты.

Маркировка электроинструмента

На данный момент широко применяется два типа маркировки для инструментов, работающих с электрическим напряжением.

Степень опасности прибора изображается в виде несложного схематичного изображения:

  1. Круглый значок, внутри которого три горизонтальные линии соединены с одной вертикальной в виде перевёрнутой буквы Т обозначает, что перед вами прибор 1 класса;
  2. Маленький квадрат, заключенный в большой, сообщает об отношении инструмента ко второму классу;
  3. Третий маркируется изображением ромба с тремя вертикальными линиями в центре.

Также применяется еще один способ маркировки, говорящий о защите от проникновения в прибор внешней среды. Реализовано обозначение в цифро-буквенном формате, где вначале стоит аббревиатура IP, после дефиса указаны две цифры, выражающие показатель защиты.

Первое значение отвечает за попадание плотных частиц, где

  1. – прибор не пропускает объекты крупнее 5 см в диаметре;
  2. – защищён от «проваливания» пальцев человека, то есть 12,5 мм (примеры: электрическая розетка, щиток);
  3. – не пройдут тела более 2,5 мм, такие, как инструменты или кабель;
  4. – герметичен для частиц, крупнее 1 мм;
  5. – полная защита;
  6. – рекомендуется для помещений с большим количеством пыли, полностью изолирован.

Последняя цифра говорит о возможности попадания влаги в прибор:

  1. – устройство не пропустит падающие вертикально капли;
  2. – защита от косого падения капель (около 15 градусов);
  3. – до 45 градусов;
  4. – защищен со всех сторон;
  5. – не пропускает жидкость под давлением. Его можно применять на улице во время дождя;
  6. – неуязвим при погружении под воду на небольшой срок. Этот класс защиты подходит для использования на кораблях.

Таким образом, присутствие маркировки IP-ХХ говорит о степени защищенности прибора от попадания твердых и жидких частиц внутрь.

Классы электроинструмента ГОСТ

Государственный стандарт безопасности электрических приборов выглядит так:

  • 0 класс – характеризуется отсутствием заземления, подразумевает применение дополнительных средств защиты;
  • 01 – предполагает наличие приспособления для заземления;
  • 1 – уровень безопасности бытовой и компьютерной техники, имеет рабочую изоляцию, жилу в проводе, вилку «земля – контакт», а также заземляющее устройство. При соблюдении стандартов обслуживания проводки и окружающего пространства использование безопасно;
  • Прибор 2 класса не имеет заземляющих частей, детали хорошо изолированы;
  • Устройства 3 класса работают на низком напряжении не выше 42 В и не требуют заземления.

Как расшифровать класс изоляции?

Во время эксплуатации электроприборов неизменно происходит нагрев некоторых частей, что приводит к возможным опасным последствиям, особенно если выбран некачественный инструмент. Класс изоляции характеризует устойчивость к термическим нагрузкам самого изоляционного материала.

В данном случае обозначение имеет вид латинских букв и расшифровывается так:

  • Y – имеет самый плохой показатель. Обмотка выполнена из хлопка, шелка или волокон целлюлозы. Максимальный нагрев около 90 градусов;
  • A – те же изоляционные материалы, но они уже обработаны специальным составом, диапазон температур чуть шире, до 105 градусов;
  • E – обмотка из смолы или плёнки, предел составляет 120 градусов;
  • B – используется слюда, до 130 градусов;
  • F – синтетические материалы и асбест, устойчив до 155 градусов;
  • H – как правило, стекловолокно, выдерживает до 180;
  • C – наивысший класс, предел температуры на уровне 180 градусов. керамика, стекло, кварц, неорганические материалы.

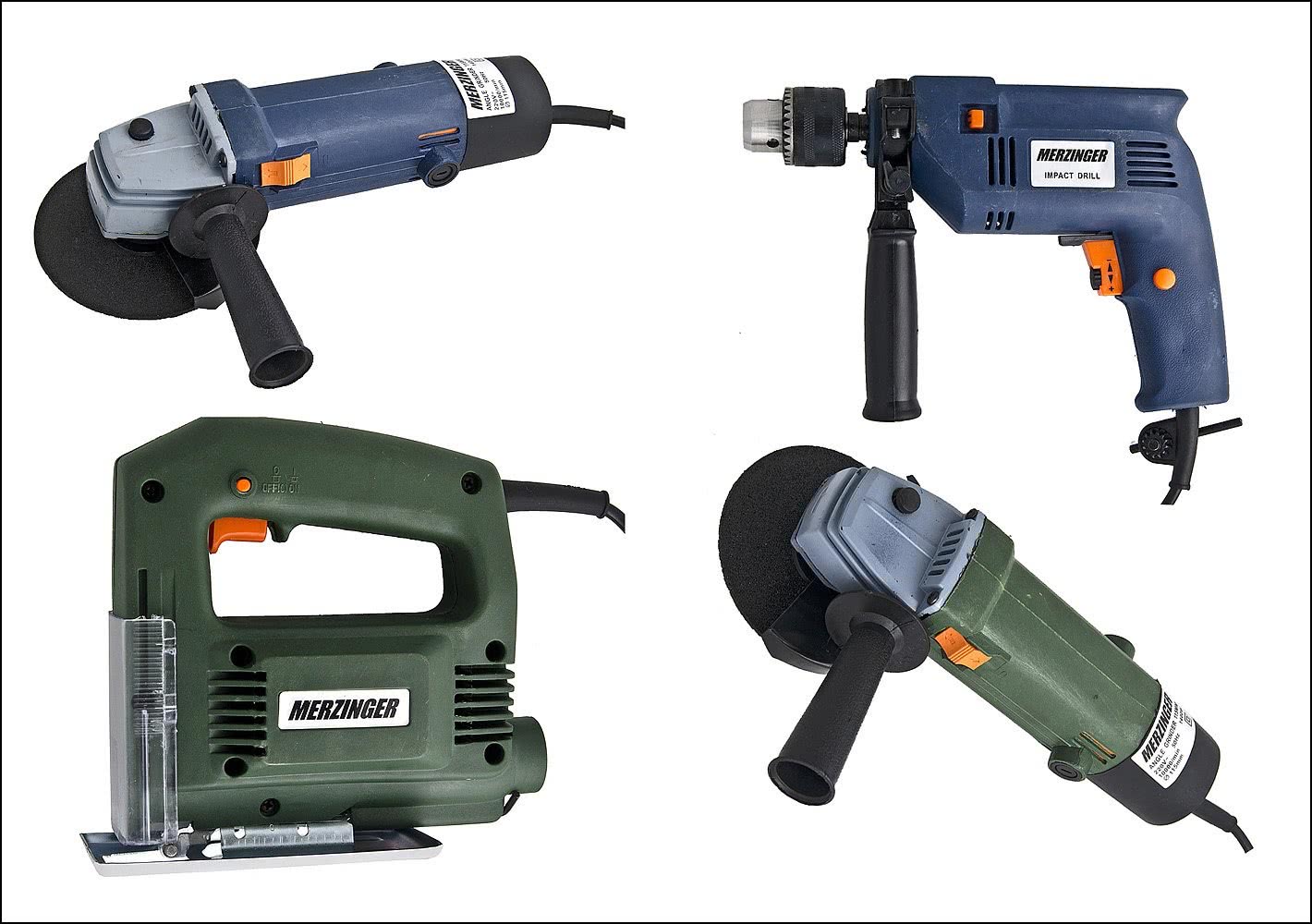

Классы переносного электроинструмента

  • Нулевой класс говорит об отсутствии заземления, но рабочая изоляция в наличии;
  • Инструмент первого класса уже оборудован заземлением, а также кабелем питания и вилкой. Маркировка бывает также в виде круга с надписью «земля», PE, или изображение бело-зеленых линий;
  • Второй имеет усиленную изоляцию, но не имеет заземления, маркируется удвоенным квадратом;
  • Третий означает работу на низком напряжении и маркируется ромбом с тройными линиями.

Механическая защита прибора

Современное электрооборудование должно обезопасить человека не только от поражения электрическим током, но и от травм, вызванных соприкосновением с отдельными узлами.

В то же время и сам прибор может пострадать при попадании в него твердых частиц или воды. Если на первом месте в классификации IP стоит цифра 1, данное оборудование может быть использовано только в тех местах, где оно функционирует без участия человека.

Исключит попадание пальцев внутрь корпуса уже 2-й класс защиты приборов. К нему относятся штепсельные розетки и распределительные щитки. Безопасность изделия от попадания внутрь инструментов или толстого кабеля может обеспечить 3-й класс. Самые мелкие частицы будут отсеяны, если в инструменте был задействован 4-й класс защиты. Более высокий ее уровень требуется при изоляции от пыли. Это классы 5 и 6 для обычных и особо запыленных помещений соответственно.

В большинстве инструкций по эксплуатации электробытовых приборов содержится требование полностью исключить проникновение влаги внутрь. Тем не менее в системе IP предусмотрен показатель уровня защиты электроинструмента от попадания воды. К примеру, 5-й класс обеспечивает устойчивую работу оборудования на открытом пространстве в дождливую погоду, а 6-й — безопасность прибора на судне в шторм. Таким образом, маркировка IP-45 означает, что данное изделие может эксплуатироваться на улице под дождем, в него не попадут даже самые мелкие ветки и камни.

СТЕПЕНЬ ЗАЩИТЫ ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ

Класс защиты IP определяется кодом, который имеет вид , где ХХ — две цифры, первая из которых определяет степень механической защиты:

Значение Защита от предметов диаметром (мм) Пояснения
Защита отсутствует
1 >50 Рука, ладонь, крупные предметы
2 >12,5 Пальцы, предметы вроде спичечного коробка
3 >2,5 Большинство инструментов, концы силовых кабелей
4 >1 Крепежные изделия (болты, винты, гайки), большинство одножильных проводов
5 Пылезащитное Попадание внутрь посторонних предметов исключено, незначительное количество пыли не нарушает работоспособности
6 Пыленепроницаемое Попадание внутрь посторонних предметов исключено, пыль внутрь устройства не проникает

Вторая цифра обозначает степень влагозащищенности оборудования:

Значение Защита Пояснения
1 Вертикальные капли
2 Капли под углом до 15 По отношению к вертикальной оси
3 Падающие брызги Дождь с углом падения до 15 к вертикальной оси
4 Брызги Любое направление
5 Струи Любое направление
6 Волны Волны или сильные струи в любом направлении
7 Кратковременное погружение в воду Работоспособность сохраняется при кратковременном погружении на глубину до 1 метра
8 Полная водонепроницаемость Устройство может работать при длительном погружении в воду

Классы ручного электроинструмента

Такие приборы отличаются наличием кабеля питания. Такой кабель защищен от перегиба жил и изолирован от контакта с прибором. В данной категории выделяют три разновидности защиты от удара током устройствами для ручного применения.

  1. Кабель у первого класса безопасности имеет нулевую жилу, соединяющую вилку с корпусом предмета. Такое оборудование не разрешено для домашнего применения и подразумевает осторожные действия с соблюдением техники безопасности. Обязательны резиновые перчатки или обувь, можно коврик;
  2. Второй класс уже подходит для мест с повышенным уровнем опасности, но всё ещё предполагает использование перчаток;
  3. Электрооборудование третьего класса не обязывает пользователя применять специальные средства и пригодно для домашнего пользования, к таким приборам можно отнести обычный бытовой паяльник.

Что такое классы защиты и для чего они присваиваются

При использовании электроинструментов большое значение играет классификация по степени безопасности. Ее знание обеспечивает дополнительную гарантию от поражения током. Опаснее всего использовать инструменты с низшим классом. Степень воздействия электрического тока снижается с увеличением показателя класса.

Во время эксплуатации любого электроинструмента происходит нагрев движка. Со временем материал и сама деталь становятся уязвимыми. Приходит в негодность и изоляция, которая обеспечивает безопасность человека.

Класс изоляции — это один из важнейших параметров. Именно он дает точную характеристику качеству обмотки двигателя и термостойкости. В расшифровке класса содержится информация о предельном показателе температуры. Превышение указанного параметра опасно, оно приводит к загоранию движка.

К сведению! Классы защиты электроинструмента обозначаются маркировкой из латинских букв. Она указывает оптимальный температурный режим.

Что подлежит классификации

Классы электрооборудования по электробезопасности устанавливаются на всех инструментах, как бытового, так и промышленного использования. Каждый из утвержденных классов содержит в себе информацию о том, насколько устойчив инструмент к нагреву, какой уровень изоляции обеспечен, если человек в процессе работы коснется деталей, находящихся под напряжением.

Также маркировка содержит информацию о степени защиты корпуса от попадания влаги и посторонних предметов.

Особенности классификации антивандальных светильников

Наиболее уязвимыми к механическим воздействиям частями считаются корпус и рассеиватель. В местах общественного пользования источники света часто подвергаются разрушению и кражам. Для предотвращения этого разработаны специальные меры: изготовление корпуса из особо прочных материалов, производство рассеивателя из противоударного поликарбоната, скрытое исполнение крепежных элементов.


Антивандальный светильник

Степень защиты от вандализма устанавливается стандартом IEC 62262:20020 и определяется кодом IK. Различия между классами выражаются в силе удара и измеряются джоулями (СИ). Самая высокая 10 степень выдерживает падение груза с высоты 40см и весом 5кг.

Класс защиты Масса молотка Высота падения Энергия удара
IK01 0,2 кг 7,5 см 0,15 Дж
IK02 0,2 кг 10 см 0,20 Дж
IK03 0,2 кг 17,5 см 0,35 Дж
IK04 0,2 кг 25 см 0,50 Дж
IK05 0,2 кг 35 см 0,70 Дж
IK06 0,5 кг 20 см 1 Дж
IK07 0,5 кг 40 см 2 Дж
IK08 1,7 кг 29,5 см 5 Дж
IK09 5,0 кг 20 см 10 Дж
IK010 5,0 кг 40 см 20 Дж

Светильники, снабженные плафонами усиленной прочности, имеют диапазон IK04-06. А самыми прочным считаются модели, имеющие код IK07.
