Особенности монтажа колен водосточной системы

Оглавление

Металлические водостоки

Водосточная система, обустроенная из металлического профиля, имеет несколько разновидностей. Выделяют оцинкованные и медные модификации. Есть оцинкованная вариация с полимерным покрытием. Ключевым различием между ними является длительность эксплуатации и стоимость.

Положительные качества металлических водостоков состоят в прочности и надежности, способности выдерживать значительные снеговые нагрузки и прочие воздействия внешней среды. Они не поддерживают горение. Рабочий температурный режим у них варьируется от -60 до +130 градусов. Среди плюсов можно отметить и стабильность размеров.

Водостоки из металла имеют такие недостатки:

  • сложность в монтаже;
  • малый выбор цветов;
  • формирование ржавчины, если повреждается защитный слой;
  • значительный вес системы в целом;
  • небольшое количество составных компонентов, из-за чего монтаж может осуществляться только на крышах с углом 90 градусов.

Сложно ответить, какая система является более эффективной, пластиковая или металлическая. Всё зависит от условий эксплуатации и прочих факторов. Как бы там ни было, выбор системы должен основываться на показателях качества, а не цены.

Виды

Обводные элементы делятся на нескольких видов в зависимости от конфигурации и материала. Для изготовления таких деталей в основном используются следующие материалы:

  • оцинковка;
  • нержавейка;
  • поливинилхлорид.

Отмет из пластика достаточно прочен, чтобы справиться с обычными механическими нагрузками. Однако при неблагоприятных условиях эксплуатации колено из поливинилхлорида может дать трещину. Данный материал хуже, чем металлические изделия, переносит воздействие высоких температур и не так устойчив к механически повреждениям.

Детали из оцинкованной стали имеют уже более высокие показатели прочности.

Масса детали из оцинковки невысока, что позволит не создавать большую нагрузку на водосточную систему. Однако такой элемент может создать много шума в моменты выпадения осадков.

По физическим свойствам детали можно разделить на два типа: жесткие и гофрированные. Угол сгиба жесткого колена всегда остается неизменным. У гофрированного варианта данный угол можно изменять самостоятельно. Элементы жесткого типа наиболее распространены, так как удобны при установке, а также более прочны и надежны.

В данном случае изделия можно согнуть под любым необходимым углом хбез проведения сложных расчетов и подгонки деталей. Однако гофрированное колено не такое прочное, нежели жесткое, а поэтому используется только в случае сильной необходимости.

Специфика установки водостоков и необходимые инструменты

Во время установки водостоков для крыши рекомендуется обратить особое внимание на монтаж кронштейнов. Монтаж этих крепёжных элементов выполняется с учётом одного правила: желоба должны располагаться под определённым уклоном в сторону воронок. Уклон желобов влияет на скорость удаления стоков и может варьировать от 3 до 10 мм

Уклон желобов влияет на скорость удаления стоков и может варьировать от 3 до 10 мм.

Крепления для желобов должны быть надежными и располагаться равномерно по всей длине конструкции

В случае если длина фронтона кровли меньше 10 м, то тогда наклон производится в одну из сторон. Когда длина фронтона превышает 10 м — в середине располагают дополнительную воронку и водосточную трубу.

Монтаж водостоков для крыши своими руками требует точного расположения кронштейнов. Как правило, для организации уклона один из кронштейнов крепят к самой высокой точке. Далее, производится монтаж нижнего фиксаторного элемента (с учётом необходимого уклона). После установки верхнего и нижнего кронштейнов, между ними натягивается шпагат, по которому производится монтаж остальных крепёжных элементов.

Специалисты рекомендуют перед началом работ по организации уклона проверить линию, на которую вы ориентируетесь. В большинстве случаев такой линией является ветровая доска, которая не всегда располагается ровно по уровню.

В зависимости от габаритов свеса кровли производится подбор точек для стока атмосферных осадков. Если свес крыши имеет длину менее 10 метров, то тогда монтируется 1 сток. Если длина свеса превышает десятиметровый показатель, то тогда необходимо организовать 2 стока.

Для установки водоотводной коммуникации необходимо иметь в наличие следующие инструменты:

  • уровень (гидравлического типа);
  • специальное приспособление для изгибания крюков;
  • верёвка;
  • измерительная рулетка;
  • маркер (для разметки);
  • ножовка (по металлу);
  • заклёпочные клещи;
  • дрель;
  • молоток;
  • клещи;
  • ножницы по металлу.

Выбор крепежных элементов зависит от типа водостока и материала, из которого он изготовлен

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

Расчет уклонаИсточник blues-dev.ru

  • Монтаж сливов проводится после завершения фасадных работ, но до того, как уложено финишное покрытие на крыше.
  • Залог правильного функционирования конструкции — уклон водосточного лотка, без которого вода будет двигаться недостаточно быстро, и переливаться за края желоба. Уклон водостока на 1 метр регулируется СНиП. Минимальная величина уклона по нормативным документам составляет 1-2 мм на один метр слива, что считается минимально необходимым для беспрепятственного удаления воды.
  • Поскольку вода перемещается естественным способом к более низкому уровню, уклон водостока организовывают в сторону воронки. На практике рекомендуется задавать угол наклона водостока на 1 метр в 3-5 мм. Например, если длина горизонтального лотка составляет 6 м, то один его край будет на 2-3 см ниже другого.
  • Величина уклона зависит от сечения желоба и его длины. Чем больше диаметр слива и длиннее сектор, тем меньше задается уклон. Самые узкие и короткие лотки могут монтироваться с уклоном в 5 мм. Угол также увеличивается, если желоб не цельный, а сборный; это позволяет воде не замедляться на соединяющих швах.
  • Кронштейны, поддерживающие лоток, должны монтироваться на строго определенной высоте, чтобы сохранять плавный уклон конструкции и не снижать скорость воды. Добиться правильной установки можно при помощи строительного шнура или любой прочной нити. Для этого крайние кронштейны закрепляются в нужных местах и на нужной высоте друг относительно друга, чтобы обеспечить правильный угол. Шнур, протянутый между крайними точками, показывает высоты промежуточных держателей, которые монтируются с шагом 0,5-0,7 м.

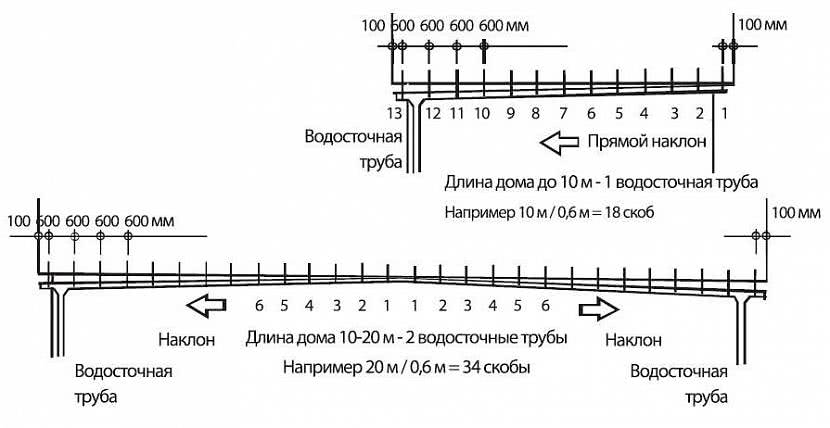

Расчет скоб для разных видов уклонаИсточник patter.ru

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м² Диаметр жёлоба, мм Диаметр трубы, мм
до 30 90–100 75
30–50 100–120 87
50–125 120–150 100
больше 125 150–200 110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Размеры изделий

Длина отрезка определяется простым измерением расстояния между карнизом и стеной под соответствующим углом и с учетом размеров желоба и трубы.

Более важными для выбора является угол и диаметр.

Для пластиковых водосточных труб или из оцинкованной стали выпускаются элементы всех стандартных диаметров – 100 мм, 140 мм, 150 мм и так далее. Если изделия нестандартны – пластиковые водостоки, например, можно изготовить на заказ, то и все соединяющиеся элементы также производятся по диаметру водоотвода.

Монтаж водостока

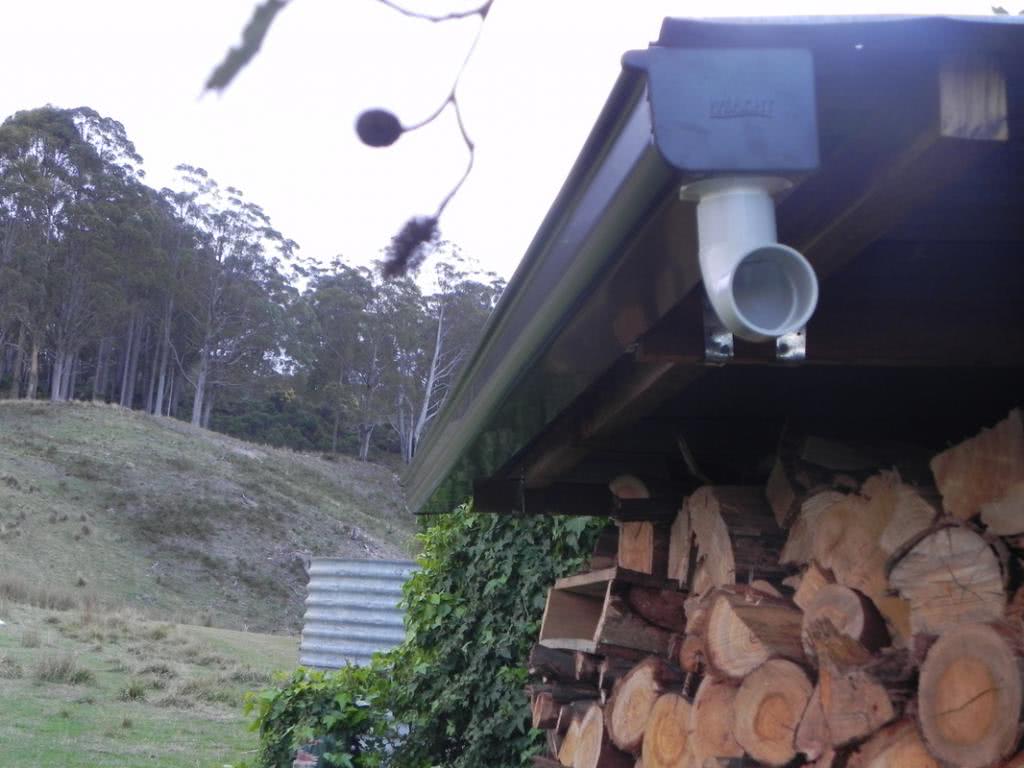

Если размеры колена водосточной трубы подобраны правильно, то проблем со сборкой системы не возникает.

Желательно в таких случаях использовать водосборную воронку с решеткой: таким образом минимизируется количество сора, что значительно облегчает отток воды.

Колено одевают снизу на воронку. Если речь идет о пластиковых изделиях, то используется уплотнительное резиновое кольцо, которое герметизирует стыки. Элемент закрепляется специальным клеем.

  • Деталь из оцинкованной стали одевается на воронку и закрепляется хомутом с планкой. Способ его стыковки с отрезком водоотвода зависит от использованного типа.
  • Вертикальный водосток соединяется со вторым коленом и фиксируется хомутами. Дальнейший его монтаж производится согласно его типу – с помощью соединительных муфт, на цангированный патрубок и так далее.

На фото – момент установки водостока.

Колено водосточное сливное

Колено водосточное сливное, так же его еще называют «отмёт» или «нижний отвод» — это самая нижняя часть водосточной системы. Служит для отвода воды от самого здания.  Его можно вращать в стороны, тем самым выбрать направление стока воды.

Наша компания «Мосводостоки» изготавливает колено сливное из оцинкованной стали толщиной 0,5 мм.  Мы, имея большой опыт в данной сфере, подобрали оптимальные размеры и угол отклонения. В зависимости от диаметра всего водостока, все размеры отличаются друг от друга. Например отмет 120 диаметра имеет нижнюю часть 200 мм., а 180 диаметра 300 мм. Но если вдруг  Вам понадобилось колено сливное нестандартного  диаметра или других размеров, мы сможем изготовить его именно для Вас.  По этим и другим вопросам Вы можете связаться с нами по тел: +7(495) 055-2476 или написать нам на электронную почту : sales@vodostok-moscow.ru. С удовольствием Вам ответим.

Материалы для устройства наружного водостока

В качестве таковых для водостоков используются:

  • Оцинкованная сталь.
  • Медь.
  • ПВХ.

Первая чаще всего применяется в многоквартирных домах. Это недорогой вариант, к тому же не представляющий ценности для воров. Плюсом таких систем стало и то, что они стали выпускаться в разном цветовом исполнении; этого достигают либо нанесением полимерного покрытия, либо окраской.

Медь в последнее время получила распространение как в частных домах, так и при реставрационных работах: иногда именно этот материал подходит по цвету к кровле старого здания. Единственным недостатком меди является ее дороговизна.

Пластиковые водосливы могут быть сделаны даже из канализационных труб, хотя выпускаются и специализированные изделия. Они дешевы, просты в сборе и легко заменяются на аналогичные в случае выхода из строя, ведь весят они немного.

Размеры труб от производителя

Каждая водосточная труба диаметр может иметь различный. Ранее, во времена СССР ГОСТами регламентировались всего три их типоразмера — 100, 150, 216 мм. На сегодняшний день сечение элемента для отведения стоков может варьироваться в пределах 50-216 миллиметров. Стоит учесть, что размеры окружностей для туб водостока значительно расширились и за счет предлагаемой зарубежным производителем продукции. В частности сегодня мастер может выбрать такое сечение труб для своей крыши (соотношение диаметр тубы/желоб в мм):

  • 75/100;
  • 80/125;
  • 100/125;
  • 120/150;
  • 150/200.

Если рассматривать размеры и диаметры труб для отведения ливневых стоков в зависимости от их водопропускной способности и площади скатов кровли, то согласно нормам DIN 18460-1989 параметры элементов будут выглядеть так:

Площадь готовой крыши (м2) Способность тубы пропускать воду

(литры в сек.)

Диаметр трубы (мм) Срез поперечный

(см2)

40 1,2 60 28
60 1,8 80 38
85 2,6 80 50
156 4,6 100 79
253 7,7 120 113
282 8,5 125 122
459 13,8 150 177

Конструктивные элементы водосточных систем

Водосточные конструкции включают в себя несколько конструктивных элементов, каждый из которых выполняет свои функции. Непосредственно под скатом крыши монтируются специальные желоба, которые фиксируются на кронштейны. Монтаж водосточной коммуникации выполняется по всему периметру кровли, поэтому во время установки не обойтись без уголков. Уголки встречаются двух типов: внутренние и наружные.

Водосточная система состоит из желобов и сточных труб, которые могут быть разной формы

Стыковка вышеперечисленных конструктивных деталей должна производиться герметично, чтобы обеспечить хороший отвод атмосферных осадков с кровли в канализационную систему. Для обеспечения необходимых герметизационных показателей между отдельными элементами водосточной коммуникации используют резиновые уплотнители. Однако многие хозяева не пользуются резиновыми уплотнителями и монтируют желоба внахлёст. В таком случае специалисты рекомендуют монтировать желоба так, чтобы дистанция между ними не превышала 30 см.

Для отвода сточных вод желоба подвергаются перфорации. После выполнения отверстий, в них вставляются специальные воронки, которые стыкуются с трубами, расположенными в вертикальной плоскости. Такие трубы крепятся непосредственно к стенам дома посредством хомутов. В случае, если свес кровли имеет большие размеры, придётся выполнять водоотводную трубу изогнутой. Для этого существуют специальные конструктивные элементы — колена. Расчёты водостоков для крыши выполняются перед монтажом.

Устройство водостоков, удаляющих воду с крыши, выполняется довольно просто, так как вся система собирается по типу конструктора. Она может иметь любую конфигурация в зависимости от вкуса хозяев дома и особенностей монтажа.

Размеры изделий

Размерная таблица

Длина отмета обычно не превышает 35 см с каждой стороны. Если расстояние между карнизом и стеной больше, обводные детали подходящего сгиба присоединяются при помощи дополнительного трубного отрезка. Так добиваются состыковки элементов даже в самых неудобных местах.

Чем меньше угол отмета, тем вода свободнее проходит через водосток. На крутых изгибах чаще скапливается мусор. Поэтому прямоугольные изделия стараются применять как можно реже.

Размер нужного отрезка равен дистанции между карнизом и стеной под нужным углом с учетом габаритов желоба и водоотвода.

Колено водостока: применение

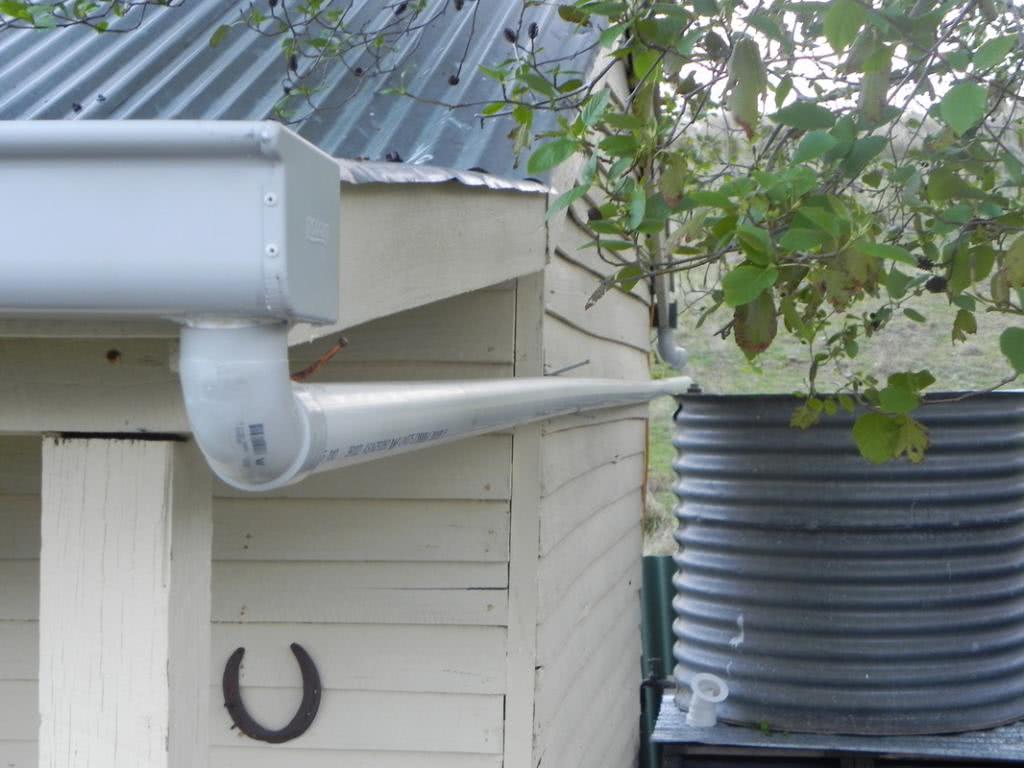

Эта деталь имеет вид короткой трубы, загнутой под определенным углом – 60 градусов, 45 градусов, и даже 90 градусов. Применяется она для соединения водосборной воронки и вертикального водостока.

Очень редко, когда используется настенный желоб, воронка может быть непосредственно состыкована с трубой – это идеальный вариант, так как при таком соединении исключается засорения и не создается дополнительных турбулентных потоков. Намного чаще желоб закрепляют к стропилам, при этом вертикальный водосток должен быть зафиксирована как можно ближе к стене – на дистанции в 3–5 см. Соответственно, между водосборной воронкой и водоотводом остается определенное расстояние. Для соединения элементов и требуется установить колено, а, вернее говоря, два.

  • Второй случай – обход карнизов, выступов, колонн, внутренних углов эркера и прочего. Если нет возможности пройти сквозь препятствие, как чаще всего и бывает, архитектурный элемент обходится с помощью элементов, изогнутых под нужным углом. В зависимости от сложности элемента деталей может понадобиться от 2 до 6.
  • И, наконец, колено трубы водосточной почти всегда используется при организации слива. Если вода из слива вытекает прямо, она оказывается слишком близко от стены и фундамента. Чтобы увеличить дистанцию, на нижнюю часть водостока монтируют элемент соответствующей длины. Таким образом, на один водосточный стояк требуется не менее 3 колен.

Пластиковые элементы

Вода, стекающая бурными потоками в трубу из пластика, делает это деликатно и практически бесшумно, чем не могла бы похвастаться водосточная оцинкованная труба. Пластик не поражается коррозией, выглядит вполне современно и прилично. Царапинам и сколам не просто добраться до пластиковой трубы. Также пластиковые водосточные трубы очень легкие, их удобно монтировать и перевозить. Вся система снабжена резиновыми уплотняющими элементами и соединена пластиковыми фиксирующими соединениями. Трубы имеют толстые стенки от 2 до 2.5 мм. Для некоторых моделей существует возможность обогрева труб для лучшего схождения осадков. Гниение не коснется пластиковой трубы, также такие трубы считаются пожаробезопасными. По причине легкости всей системы такие трубы не причиняют кровле вреда своим весом и не деформируют ее. Цена на водосточные трубы из этого материала от 400 рублей за 1 метр. Готовый комплект можно приобрести, заплатив 5000 рублей без стоимости вывоза. Это в разы ниже, нежели на металлические аналоги, которые обойдутся в цену от 700 рублей за метр с сечением 100 мм.

Разновидности систем водоотвода

Давайте ознакомимся с видами водостоков. Если водосток устанавливается для того, чтобы спасти строение от намокания и разрушения, соответственно, он должен собирать всю воду и направлять в нужное место. Для более удобного ската воды в водосточных трубах для крыши конструкции состоят из желобов, труб и воронок, дополнительно применяются колена, помогающие соорудить нужные изгибы в системе. Любая конфигурация крыши обязана иметь систему стока вод. Но в зависимости от некоторых нюансов крыши система может отличаться. Плоские конструкции крыш часто имеют внутренний водосток, для скатных конструкций кровли применяются водостоки внешние. Такие трубы и желоба помещают под свесом карниза или на самом фасаде объекта. Современные водосточные трубы нисколько не портят внешнего вида самого строения. Дело в том, что такие приспособления могут иметь цвет, схожий с цветом стен или кровли.

Помимо деления системы по варианту установки, есть еще некоторые параметры:

  • Сечение водостока и его форма. Круг и прямоугольник — самые распространенные.
  • Размеры и диаметр водосточных труб подбирают с учетом среднегодового количества дождей и мокрого снега. Большие диаметры лотков и желобов соответственно соберут больше ненужной воды и отведут ее по месту назначения.
  • Материалы, применяемые в производстве водосточных труб. Это может быть пластик или металлические составляющие, возможно применение для этих целей бетона или дерева. Но следует оговориться: дерево и бетон в водоотводных системах практически вышли из обихода.

Из чего состоит водосточная система

Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:

  • горизонтальной, основным элементов которой выступают желоба;
  • вертикальной, где основной элемент – трубы.

Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.

Все элементы водосточной системыИсточник deal.by

Кроме этих трех изделий в конструкцию водостока также входят:

  • Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
  • Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
  • Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
  • Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.

Защитная сетка водостока внутри желобовИсточник realmi-ural.ru

  • Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
  • Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
  • Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
  • Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.

Хомут для крепления трубы водосточной системыИсточник ws-stroi.ru

Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:

  • из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
  • из меди;
  • из алюминиевого сплава;
  • полимера, обычно из ПВХ.

Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.

Медный кровельный водостокИсточник solarcleaningnow.com

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение. По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке

Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа

По правилам, единственно подвижным таким элементом должен быть навесной жалоб,  который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим уклоном, равным 2-3 мм на 1 пог.м желоба, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится встык с зазором около 3 мм. На месте стыка защелкивается соединитель желоба с герметизирующей прокладкой из пористой резины. Чтобы снизить возможность протечек, места стыков обрабатывают специальным герметиком для кровельных работ.

Если дом находится на одной территории с деревьями с густой листвой – спасти от нее смогут «паук» для воронки и сетка для желоба.

Пример сетки для желоба и воронкиИсточник grandline.ru

При этом, стоит помнить – сетку не нужно обслуживать, т.к. налипшую на нее листву просто сдувает ветром, а вот паука иногда придется чистить.

Монтаж желобовИсточник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Для водостока с трубой диаметром 90 мм существует правило: 1 воронка на 10 пог.м желоба. К примеру, если длина карниза здания равна 10, то на ее поверхности монтируется один стоя. Если длина больше данного значения, но меньше 20 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,5 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают специальным герметиком для кровельных работ.

Специальные герметики для кровельных работИсточник grandline.ru

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 60°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 20 см.

Так же, важный момент – воронка крепится к желобу в котором делается отверстие для слива. Для того, чтобы сделать отвод от воронки к трубе, которая крепится на стене на расстоянии 30 -80 см используется два колена трубы и соединительная труба. Труба удлиняет отвод и имеет длину 1м. Наклон отвода – 60°.

Соединение воронки и трубного стояка двумя отводамиИсточник obustroeno.com

Последовательность монтажа

Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской — установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
  • Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4.
  • Надеть заглушку воронки 12 на открытый конец воронки.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).
  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
  • Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
  • Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
  • Средний хомут устанавливается в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении «Фитинг». Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении «Труба».
  • Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
  • Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
  • Хомут устанавливают в положении «Фитинг».
  • Допустим вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
  • Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
  • Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
  • Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа

  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, шуруповерт, дрель.
  • Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, стусло, пила с мелким зубом.
