Когда требуется использование гребенки для воды

Принцип действия механизма

Весьма упрощенно обрисовать, как работает гребенка для теплого пола, можно так: узел входа-выхода с контролем скорости подачи, давления, объема и температуры энергоносителя.

Поэтапное движение воды в системе комфортных водяных полов:

  • от котла или из центральной системы отопления вода поступает на элемент питающего клапана узла гребенки для теплого пола. Здесь происходит смешение холодной и горячей воды, регулируется высота заслонки на вход;
  • под воздействием насоса вода перемещается в подающий коллектор. В связи с разностью длин контуров, количество подаваемых в них воды также различно. На патрубки устанавливают расходомеры. Если на данном этапе задействовать в процессе сервопривод, подключенный к температурному датчику, то можно автоматизировать процесс подачи воды при остывании пола ниже заданной температуры;
  • при отработке вода выводится из системы через выходной коллектор. Для контроля уровня давления в системе здесь устанавливается клапан, который должен срабатывать автоматически при избыточном значении.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

  1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

  • В разных помещениях температура будет разной;
  • Возможен перерасход электроэнергии на нагрев воды в системе;
  • Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

  1. С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
  2. Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
  3. Удалить защитное заводское кольцо;
  4. Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
  5. Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
  6. Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Почему стоит выбрать полипропилен?

Традиционным материалом для водопроводных труб издавна считалась сталь.

Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.

Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:

  • Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
  • Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
  • Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
  • Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
  • Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
  • Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
  • Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
  • Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
  • Возможность скрытой укладки трубопровода.

К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.

Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.

Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам

Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.

Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.

Трубы из полипропилена – отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны

«Летняя» схема

Данный вариант удобен для летнего душа. Если он будет располагаться на улице, то емкость, аккумулирующая горячую воду, должна монтироваться там же.

Если речь идет о разводке внутри здания, то и емкость с жидкостью нужно устанавливать в доме.

Рассматриваемая схема функционирует на основе естественной циркуляции. Коллектор нужно монтировать ниже бака, где будет скапливаться теплая вода, примерно на один метр. Это связано с различной плотностью холодной и горячей жидкости. Чтобы соединить коллектор с емкостью необходимо применять трубы с сечением от 0.75 дюйма и выше.

Чтобы эффективно сохранять воду в теплом состоянии стенки емкости нужно подвергнуть утеплению. Для этой цели необходимо использовать минеральную вату. Ее толщина должна быть минимум десять сантиметров. Если над бойлером располагается кровля, нужно дополнительно для утепления использовать полиэтилен.

Данная схема не зря называется «летней». Она способна нагревать воду исключительно в теплое время года. В холодный период жидкость необходимо сливают из системы. Иначе замерзая она может повредить используемый трубопровод.

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя.. Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

  • Радиаторное отопление;
  • Теплый пол;
  • Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Коллекторно-лучевая система отопления

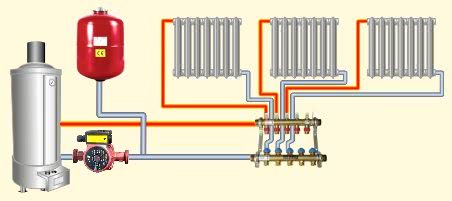

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя. Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом. Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

В продаже можно встретить готовые коллекторные блоки, совмещающие в себе подающий и обратный узлы, а также термостатические клапаны и автоматические воздухоотводчики

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

  • для радиаторов – 50-70 градусов;
  • для теплых полов – 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Полиэтиленовые трубы для контуров отопления в продаже представлены в 200-метровых бухтах; они способны выдерживать давление до 10 кгс/кВ.см и работать при температуре в пределах 95 °С

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Вам также может быть информация о том, какие трубы лучше выбрать для отопления, рассмотренная здесь.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно применять при укладке «теплого пола»

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

  • логотип фирмы производителя;
  • буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
  • условное давление (PN25 МПа) рабочей среды;
  • внешний диаметр и размер стенки изделия;
  • класс эксплуатации;
  • предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
  • стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Класс Место применения Рабочее давление, бар
Стекловолокно Алюминий
1 Горячее водоснабжение, Т = 60°С 13 14
2 Горячее водоснабжение, Т = 70°С 10 11
3 Теплые полы, Т = 50°С 14 18
4 Теплые полы, Т = 70°С 10 13
5 Радиаторное отопление (с учетом типа армирования трубы: алюминиевая фольга Т = 90°С, стекловолоконная фибра Т = 90°С) 6 9

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Физические свойства Алюминиевая фольга Стекловолоконная фибра
Диаметр и толщина стенки трубы, мм
25х4,2 32х5,4 40х6,7 25х3,5 32х4,4 40х5,5
Внутренний диаметр 16,6 21,2 26,6 18 23,2 29
Номинальное давление, PN, бар 25 20
Масса погонного метра трубы, кг 0,262 0,446 0,880 0,235 0,378 0,590
Плотность PPR, г/см³ 0,91 0,91
Наполнение трубы, литров в 1 пгм 0,217 0,353 0,556 0,254 0,423 0,660
Удельная теплоемкость при кДж/(кг*ºС) 1,75 1,75
Предел усилия на разрыв, МПа 35 35
Кислородопроницаемость, мг/м² в сутки
Эквивалентная шероховатость внутренней поверхности, мм 0,01 0,015
Линейное увеличение длины 1/ºС 3,1х10-5 6,2х10-5
Коэффициент теплопроводности, Вт/(м*ºС) 0,24 0,15

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Назначение коллектора

Распределитель в системе отопления является очень важной составляющей, такой же нужной, как насос или котел. Это приспособление служит участком распределения и обеспечивает подачу подогретой воды на все приборы, подключенные к системе. Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля

Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля.

Коллектор является элементом, который соответственно техническим параметрам, смешивает и распределяет теплую воду из параллельных контуров отопительной системы. Из-за его большого сечения и невысокой скорости происходит выравнивание заданных параметров.

Преимущества коллекторной системы отопления

Основные плюсы заключаются в удобстве управления конструкцией, в частности:

  1. Каждым элементом контура можно управлять независимо и централизованно. Это значит, что в доме хозяин задает температуру каждой комнаты, имеет возможность отключить радиатор или группу радиаторов от отопления вообще.
  2. Снижение расходов. За счет подачи теплоносителя только в одну батарею для формирования трубопровода пригодны трубы меньшего диаметра. Плюс возможность отключения батареи от подачи тепла – вместе получается неплохая экономия. Подводку чаще всего утапливают в стяжку с расчетом минимального отдаления от котла и радиатора.
  3. Можно обустраивать несколько контуров с разными параметрами прогрева, в том числе и с перепадами температурного режима, при этом используется гидрострелка.

Также при установке коллектора для системы отопления нужно учитывать недостатки:

  • увеличенный расход энергии;
  • сложности при оборудовании лучевой разводки и утоплении приборов в стяжку;
  • повышенное гидравлическое сопротивление в системе.

При обустройстве независимой подачи тепла в разные контуры возникает необходимость применения циркуляционных насосов для каждого контура, а это значит, что система становится энергозависимой.

Принцип действия коллектора

Основное назначение прибора – равномерная подача тепловых потоков из основной магистрали по контурам схемы и в радиаторы отопления, а также осуществление подачи обратки к котлу. Прибор выступает в качестве промежуточного распределительного узла и состоит из подающей и обратной гребенки. При этом подающий элемент отвечает за подачу теплоносителя к контуру, обратный – за возврат жидкости в котел.

От каждой гребенки отходят выводы для подключения контуров, ведущих к отопительным приборам. Распределительная гребенка системы отопления с выводами может дополняться запорной арматурой, которая помогает регулировать давление внутри контуров и при необходимости проведения ремонта или снижения интенсивности нагрева перекрыть подачу теплоносителя в отдельную ветку.

Принцип работы прост – тепловой коллектор для отопления дома передает теплоноситель по подающей гребенке в контуры, при этом внутри промежуточного узла скорость циркуляции теплоносителя снижается из-за увеличенного внутреннего диаметра конструкции, и это обеспечивает равномерное перераспределение по всем отводам.

Теплоноситель направляется через соединительные патрубки, попадает в отдельные контуры и транспортируется к радиаторам отопления или в сетку теплого пола. Затем конструкция прогревается, а жидкость перенаправляется по другой трубе к забирающей гребенке коллектора. Отсюда вода поступает к теплогенератору.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

  1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Полипропиленовые трубы коллектор Far

Здравствуйте уважаемые форумчане! Извините если поднимаю вопрос, который уже обсуждался.

Многоквартирная новостройка, стояки полипропиленовые, разводку решили делать тоже полипропиленом (диаметр 20). Хочется поставить коллекторы фирмы Far. После долгих изучений тем форума и ассортимента продукции — в голове каша. Интересуют коллекторы регулируемые 3/4″ выводы 1/2″ (3 — ГВС и 2+3 -ХВС отводы). Отводы как выяснилось бывают с метрической резьбой и трубной, трубная делится на евроконус и Flat-Faced. Flat-Faced я так понял идеально подходит для меня, но в Ростове найти их не реально, (заказывать наверно уже поздно).

Объясните, что лучше взять с ТР или МР. Насколько я понял выводы МР крепятся через переходник МР-ТР, а на ТР уже фитинг переходник на пайку полипропилена. С ТР то можно сразу фитинг, но там острые края, которые могут прорезать прокладку.

Вот такая каша. Не бросайтесь в меня камнями в сантехнике не смыслю.

Те кто делают ремонт, разводку никогда не делали с коллектором, поэтому выбор взял на себя. Сегодня предложили сделать сборный коллектор из тройников из полипропилена (в одном месте, растояние между выводами минимальное как в обычном коллекторе (мало места), т.е. по виду как обычный коллектор), на отводы повесить краны. В связи с этим еще прибавилось вопросов:

  1. Насколько такой коллектор будет менее (или более?) надежней.
  2. Тройники не армированные, насколько это плохо? (трубы армированные)
  3. Краны на отводах (тоже из полипропилена) насколько я понял шаровые, т.е. регулировать не получится? только закрывать — открывать? Есть ли регулируемы краны из полипропилена?

Склоняюсь к коллекторам Far, но если соединения на отводах будут слабым местом то может лучше сборный?

www.mastergrad.com
