Скроет все лишние детали от глаз! удобный коллекторный шкаф для отопления

Материалы необходимые для установки водяного тёплого пола

Важным этапом подготовительных работ является закупка всех необходимых материалов и инструментов, точный перечень которых напрямую зависит от выбора способа организации системы тёплый пол. Поэтому предоставляем вашему вниманию список необходимых материалов для водяных тёплых полов, вмонтированных в бетонную стяжку:

• гидроизоляционная плёнка;
• теплоизоляционный материал;
• демпферная лента;
• армирующая сетка;
• трубы (полипропиленовые, металлопластиковые или выполненные из сшитого полипропилена) диаметром 16−20 мм с обязательной маркировкой подтверждающей их возможное использование для отопления;
• крепёжные элементы;
• смесь для стяжки;
• коллекторный шкаф со всеми необходимыми комплектующими, которые более подробно будут описаны ниже;
• циркуляционный насос;
• водонагревательный котёл с установленными запорными клапанами.

Определить точный перечень инструментов достаточно сложно, так как выбор способа укладки и вида труб выдвигает свои требования, но в целом необходимо подготовить рулетку,

пассатижи, разводные ключи, уровень, гаечные ключи, отвёртки, перфоратор, при необходимости труборез, резак, сварочный аппарат для труб, газовая горелка и т. д.

Достоинства

Основным преимуществом является возможность полного контроля над системой отопления, возможность тонкой настройки микроклимата, эффективности и продуктивности всех составных элементов. Именно этот момент оправдывает все затраты на установку системы отопления в том случае, если комфорт стоит на первом месте.

Обязательное использование циркуляционных насосов и раздельное подключение теплообменников позволяют использовать трубы самого малого диаметра, что существенно снижает объем всей системы, а это экономия на постоянных затратах энергоносителей.

Раздельная настройка всех элементов так же позволяет снять нагрузку с котла, если не во всех помещениях требуется поддерживать одинаково высокую температуру. Повышается ресурс котла и снижаются постоянные затраты на обогрев здания.

Дополнительные устройства

Чтобы система тёплого пола правильно функционировала, гидравлическое сопротивление в её контурах должно быть одинаковым, для чего рекомендуется монтировать петли примерно одной длины. Однако на практике такое далеко не всегда возможно сделать. Если к коллектору подключить напрямую контуры разной длины, основная часть потока теплоносителя пойдёт через наиболее короткий. Это объясняется тем, что у него самое низкое гидравлическое сопротивление.

Избежать проблемы помогают расходомеры, устанавливаемые на подающей гребёнке на каждом из патрубков, к которым подключены петли напольного отопления. Расходомеры позволяют регулировать потоки за счёт заужения и расширения просвета, через который жидкость поступает в конкретный контур. Использование расходомеров даёт возможность монтировать петли разной длины без ущерба для функционирования напольного отопления.

Блок с расходомерами на подающей гребёнке Источник leroymerlin.ru

Техника крепления

Каждая из разновидностей коллекторного шкафа имеет свои нюансы крепления, о которых стоит помнить при их установке.

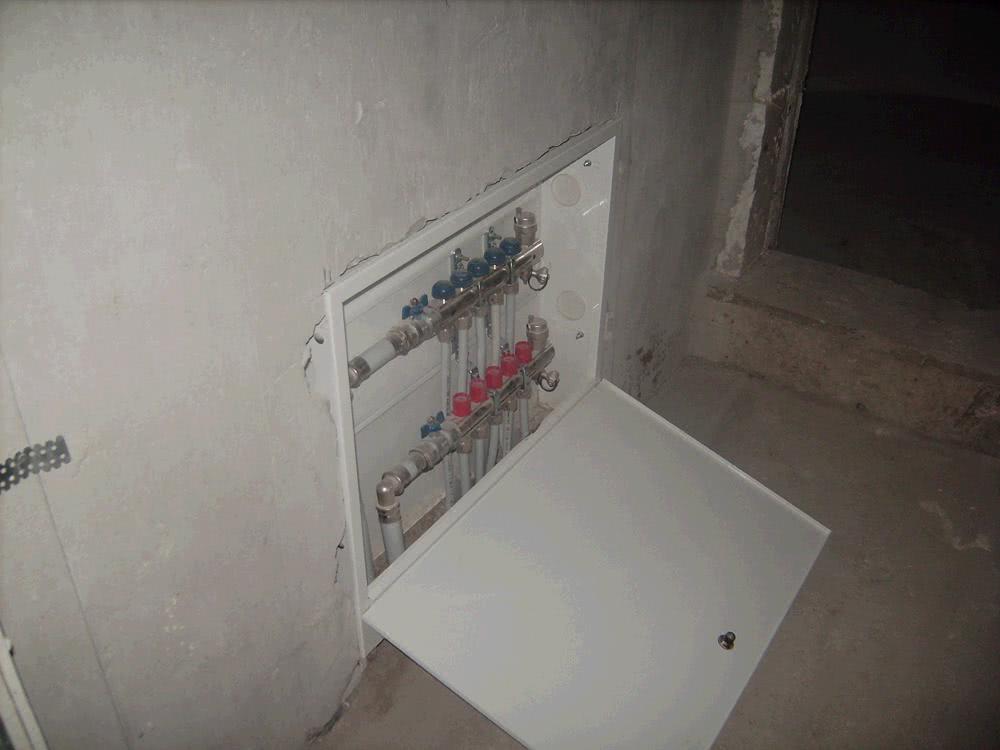

Встраиваемый

Если углубление произведено при строительстве, затруднений с установкой не будет. Планируя теплый пол и выполняя монтаж шкафа осуществляют следующие действия:

• подбор места для коллектора, который собирается не ниже высоты пола, поскольку возможны проблемы с подачей тепла;
• намечают разметку стены для коллекций труб;
• штроборезом производят отверстия для шкафа, трубопровода;
• в нишу стены фиксируют конструкцию, сцепляют анкерами по сторонам короба;
• размещают коллектор, скрепляют контуры и подачу тепла;
• просвет между шкафом, стеной замазывают раствором, затем шпаклюют.

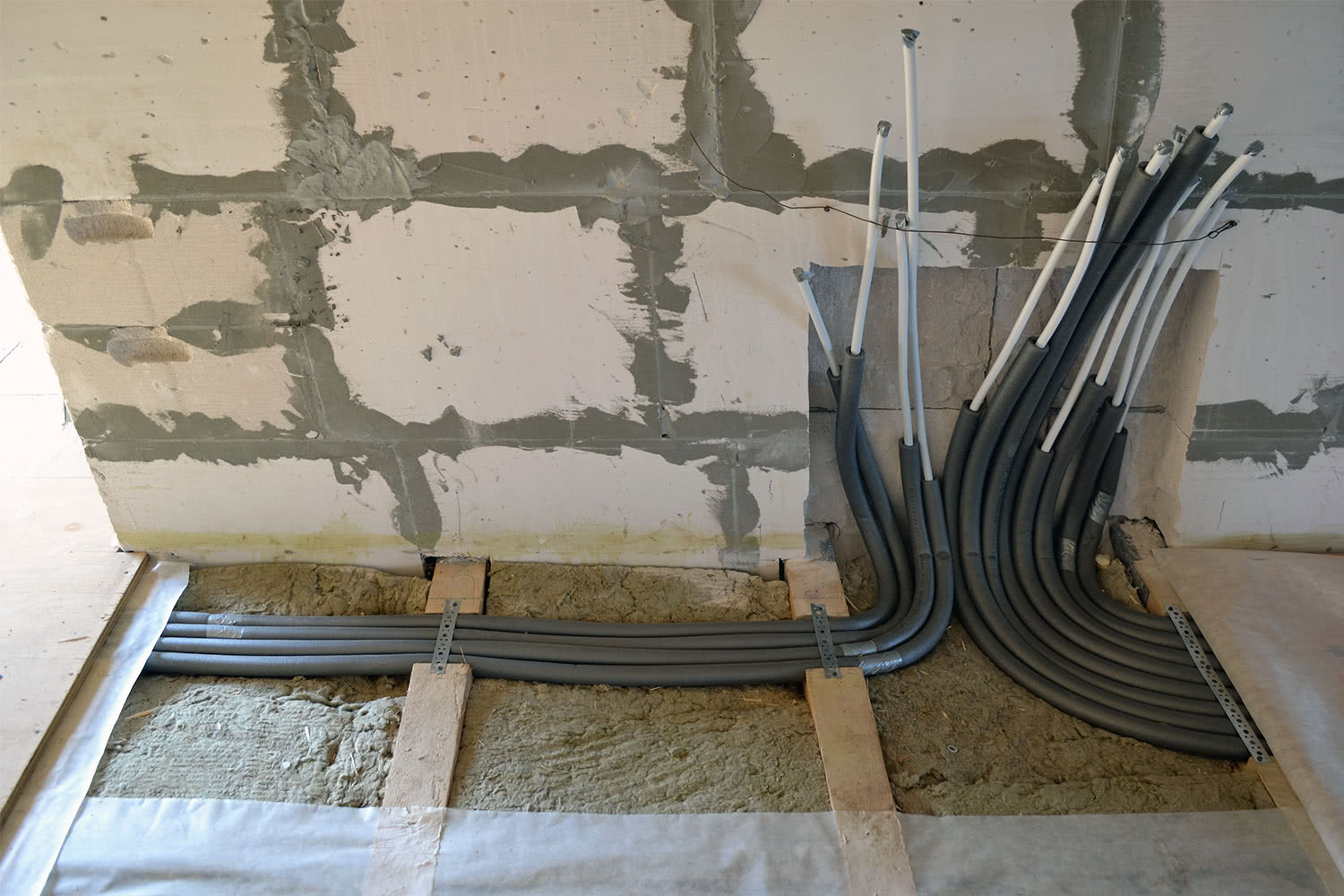

Подготовка места установкиМонтаж

Наружный

Монтаж выполняется немного легче:

• подбирают место для конструкции;
• располагают короб;
• выравнивают по начерченным меткам;
• просверливают перфоратором дыры для анкеров, свинчивают короб шурупами;
• ставят коллектор, подключают контуры;
• стена остается такой же – облицовка не трогается.

Монтаж шкафчиков устанавливается быстро. Углубление не задерживает процесс крепления. После подсоединения не появится проблем с регулировкой системы и водопровода.

Особенности и преимущества

Коллекторный шкаф представляет собой закрытую металлическую конструкцию со съемной или стационарной дверцей, используемую для размещения узла соединения отопительных труб (включая подающую и обратную магистрали), приборов контроля, запорной и регулирующей арматуры. Такие устройства имеют привлекательный внешний вид, успешно скрывают и защищают все внутреннее содержимое. Помимо отопительного оборудования в изделии могут размещаться счетчики, контролирующие водоснабжение или работу других сантехнических или электрических приборов.

Коллекторные шкафы монтируют в непосредственной близости от пола. Их устанавливают строго вертикально. Поднимать распределительный узел выше 70 см от напольного покрытия не рекомендуется, чем ближе он будет к уровню труб в стяжке, тем эффективнее сработает система. Как правило, конструкцию размещают в ближайшем помещении к котлу отопления, на незаметном участке. При отсутствии отдельной комнаты или необходимости скрытия внутри нескольких коллекторных узлов шкаф устанавливают посередине помещения. При монтаже учитывается уровень поднятия уровня пола по окончании всех отопительных и отделочных работ.

В стандартном исполнении коллекторный шкаф состоит из:

• прочного пластикового или металлического каркаса с прорезями для подвода коммуникаций;
• системы крепежей для надежной фиксации корпуса внутри ниши или на стенке;
• дверцы с внутренним замком или защелкой, защищающей систему от детей или несанкционированного доступа.

Сфера и условия применения вытяжных шкафов, требования к изделиям Преимущества использования коллекторных конструкций в сравнении с открытой разводкой очевидны: все нужные приборы размещаются в одной точке без ущерба для интерьера, защищаются от внешних воздействий, доступны для осмотра или ремонта. Водяное отопление при такой схеме остается безопасным и функционирующем в обычном режиме. Монтаж распределителя в нужной точке позволяет существенно сократить расход труб водяного пола.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80 о С и контур теплого пола с температурой 40 о С. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Как крепятся коллекторные короба

Варианта крепления, в зависимости от вида установки, у распределительных шкафов два.

Для встраиваемого

Трудностей возникнуть не должно, когда ниша уже была предусмотрен при строительных работах. При планировании системы тёплых полов и при установке шкафчика:

1. Подбирают места для коллектора, должен собираться выше уровня пола, так как не исключены трудности с теплоподачей.
2. Делают разметку стены для трубопроводов.
3. При помощи штробореза делают отверстия для короба, труб.
4. В углубление стены вставляют распределительное сооружение, сцепляют анкерами по сторонам шкафа.
5. Монтируют коллектор, соединяют контуры и теплоподачу.
6. Пространство между шкафчиком и стенным перекрытием замазывается раствором, шпаклюется.

Для наружного

Установка может некоторым показаться более лёгкой:

1. Подбирается место для размещения.
2. Располагается шкаф.
3. Выравнивается по чертёжным пометкам.
4. При помощи перфоратора делаются отверстия для анкеров, свинчивается шкафчик шурупами.
5. Ставится коллектор, подсоединяются контуры.
6. Стена остаётся прежней, облицовку трогать не требуется.

Популярные производители

Valtec

Встраиваемые и наружные модели коллекторных шкафов изготавливаются по индивидуальному заказу. Также оправдано приобретение заводских изделий со стандартными маркерами, которые отвечают техническим требованиям системы отопления.

Главными производителями, поставляющими высококачественную продукцию на российский рынок, являются:

Итальянская компания Valtec. Она выпускает изделия стандартных и модифицированных конфигураций. Дизайн шкафов отличается привлекательностью. Антикоррозийному покрытию присуще высокое качество.

Российская компания Grota. Существует на рынке с 1996 года. Фирма занимается реализацией стильных изделий из листовой стали, которые отличает приемлемая стоимость. Шкафы оцинкованы посредством горячего способа.

Отечественный производитель «Импульс» с торговой маркой Wester, который изготавливает шкафы с порошковым напылением. Предварительно на корпус наносится фосфатная пленка.

Компания «ГорМакс». Производит продукцию из стали высокого качества толщиной 1 мм. Все составляющие шкафа окрашены посредством порошкового напыления. В боковых стенках содержатся лазерные надрезы для подсоединения труб. В шкафах установлены DIN-рейки, позволяющие монтировать оборудование по всей высоте и ширине.

Вне зависимости от марки при выборе шкафа для распределительного узла отопления следует обратить внимание на качество следующих составляющих:

• поверхность;
• крепежи;
• дверцы;
• замки.

Компании, производящие качественную продукцию, не экономят на упаковочном материале. Прочный гофрированный картон, из которого сделана коробка, защищает ящик для коллектора отопления и детали от повреждений при транспортировке.

Советы по расположению короба

В помещении подбирают место для установления шкафа, и для коллекций труб напольного перекрытия, они должны иметь примерно одинаковую длину – 70 см. Коллектор скрывают в шкафу, который обладает металлическим коробом (или из крепкого пластика), его прикрепляют к стене в углубление. В середине имеются вертикальные планки, устанавливающие по ширине главного устройства. На нем производится подключение контуров и других элементов теплоснабжения помещения, монтируется дополнительное оборудование.

Закрепив его проводят вводную горячую воду и возвратную. Подающая труба служит для поставки горячего носителя от общего центрального отопления. Возвратная отвечает за отвод остывшей воды в нагревательном устройстве, там она вновь подогревается.

Монтаж внутренних и внешних шкафчиков по пунктам

Для начала необходимо соединить трубку для выхода и входа воды с распределительным узлом. Тщательно проверить, чтобы между ними не осталось ни малейшего места выхода воды, иначе конструкция протечёт, и будет подлежать немедленному ремонту.

1. После создания конструкции в похожую на заглавную букву I английского алфавита нужно соединить оборудование с обогревательным контуром, который представляет собой схему труб-веток для обогрева пола или труб до самой батареи.

1. После соединения частей идёт подключение деталей самого коллекторного шкафчика: циркуляционный насос, термостат, манометр, расходомер и воздушный клапан.
2. Далее необходимо прикрепить побочные предметы, (сливной кран и трехходовой смеситель). Приборы помогают полностью контролировать процесс обогрева или охлаждения помещений.
3. На этом монтаж заканчивается, остаётся прикрепить шкаф на удобный участок или поместить внутрь стены.

Где расположить для правильного контроля системы

Наиболее подходящее расположение прибора — место с кафельными полами. Это обуславливается старением комплектующих частей, приводящих конструкцию к течке, потому что контакты, как бы сильно они ни были прикручены, начинают отходить друг от друга, образуя течь. Поэтому помещать шкаф в гардеробную или в жилую комнату — неудачный вариант для долговременной эксплуатации.

Внимание! Во время неизбежного ремонта этого устройства придётся ненадолго переехать из комнаты проживания и поменять паркет. Одним из наилучших мест для расположения является кухня или коридор

В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения

Одним из наилучших мест для расположения является кухня или коридор. В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения.

Размеры конструкций и популярные производители

Лучшими производителями являются:

• российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
• итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
• российская компания Wester изготавливает конструкции по 1523-3588 р.

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.

Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.

По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.

Назначение и основные элементы

Коллекторный шкаф для теплого пола спрячет коллектор от лишнего взора. Здесь производится соединение согревательных труб и других элементов теплоснабжения. Кроме этого, там расположены приспособления для регулирования.

Подсоединив шкаф, устанавливают трубу подачи и возврата. Подающая труба обеспечивает горячий теплоноситель, поступающий прямо с котла. А возвратная накапливает воду, отдавшую тепло во время обогревания. Она возвращается обратно к котлу и снова начинается подогрев.

Регулярное перемещение воды снабжается предназначенным насосом. В установленном шкафу на каждый трубопровод приспосабливают запорный вентиль. Когда появляется ситуация, что необходимо извлечь из системы несколько элементов (вследствие ремонта либо по причине экономии), обогрев на оставшиеся части дома не влияет. Одно только следует произвести – перекрыть оба крана.

Коллекторные шкафы – металлические устройства, в середине которых размещается прибор механизма пола и водоснабжения. Основной целью коллектора является самостоятельное управление циркуляции теплоносителя, а также способен предоставлять полу необходимую температуру.

Главными деталями шкафчика считаются:

• корпус – короб, состоящий из нержавеющего металла либо крепкого пластика; попадаются модели с отсутствием задней стенки или одной какой-то ее стороны; на боковых сторонах конструкции и нижней ее панели имеются щели для подведения труб;
• механизм крепежей – система обуславливается тем, как будет располагаться конструкция – на поверхности или в центре стены; зачастую для крепежа применяются распорки или анкера; в определенных конструкциях внутри зафиксированы кронштейны и разводные зажимы;
• дверца – оберегает вместительное шкафа от нарушений и запрещенного проникновения; закрепляется петлями, оснащается замком или защелкой; многие модели можно приобрести в белом, бежевом тоне, но при желании возможно найти и иные цвета.

Данное сооружение вполне можно изготовить собственноручно. Но, стоимость многих устройств не слишком высока, поэтому лучше не заморачиваться и приобрести его в магазине.

Какие бывают размеры коробов и востребованные варианты

Как правило, чаще всего покупают конструкции марок Грота (Россия), Валтек (Италия), Вестер (Россия). Размеры шкафов разные (см.таблицы).

Размеры встраиваемых коллекторных шкафов.

Размеры наружных коллекторных шкафов.

После того, как система установлена, отрегулированы ветки, требуется выполнить стартовый запуск, нагрев отопительной конструкции, чтобы выявить неполадки на раннем сроке

Помимо этого, специалисты советуют специально создать рабочее давление в системе примерно на 25% больше, чем при нормальном использовании, и уделить внимание герметичности соединений

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;
• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

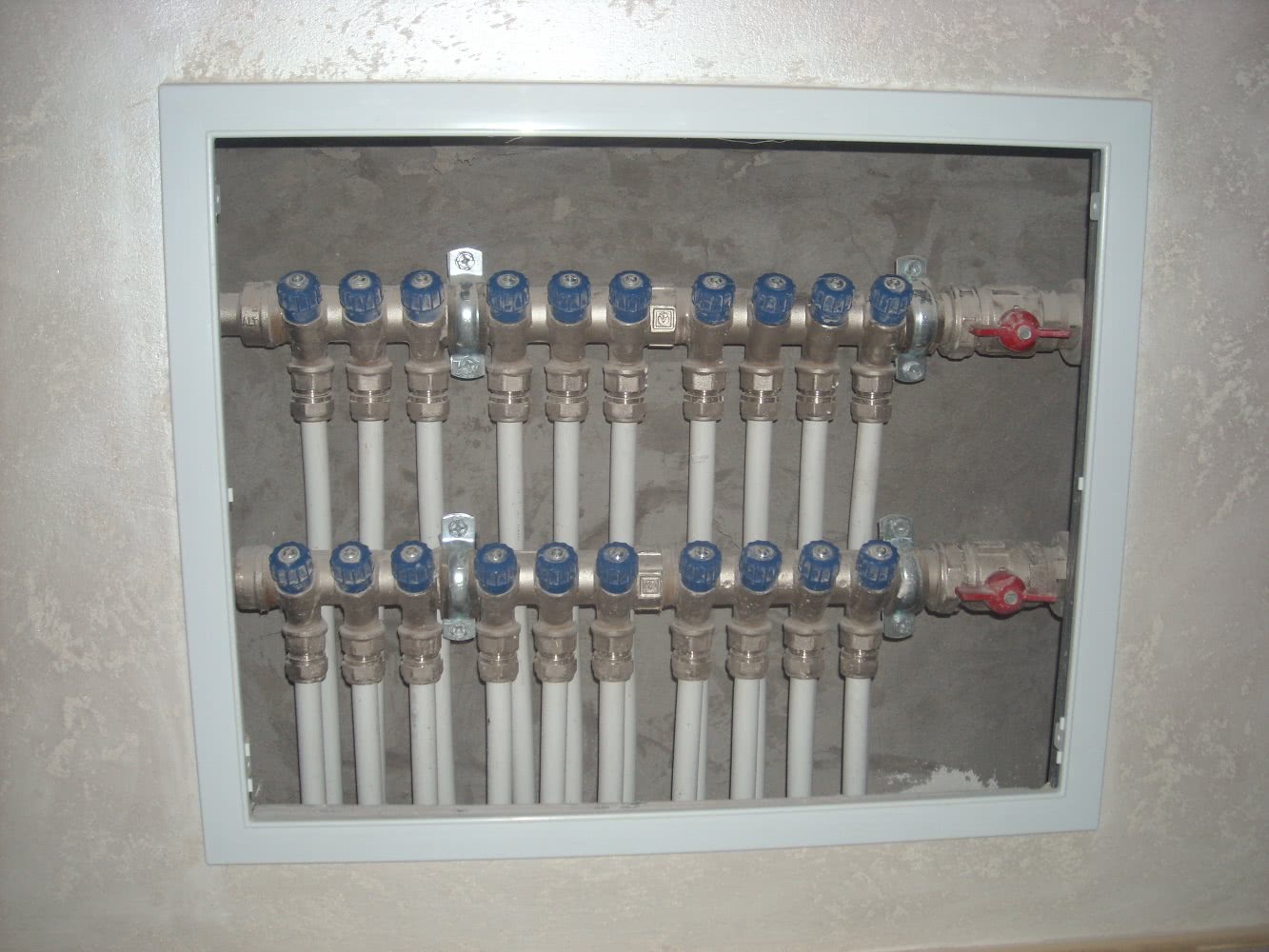

Встраиваемый

Наружный

Советы по расположению короба

В помещении подбирают место для установления шкафа, и для коллекций труб напольного перекрытия, они должны иметь примерно одинаковую длину – 70 см. Коллектор скрывают в шкафу, который обладает металлическим коробом (или из крепкого пластика), его прикрепляют к стене в углубление. В середине имеются вертикальные планки, устанавливающие по ширине главного устройства. На нем производится подключение контуров и других элементов теплоснабжения помещения, монтируется дополнительное оборудование.

Закрепив его проводят вводную горячую воду и возвратную. Подающая труба служит для поставки горячего носителя от общего центрального отопления. Возвратная отвечает за отвод остывшей воды в нагревательном устройстве, там она вновь подогревается.

Преимущества

Коллекторный шкаф для отопления обладает следующими особенностями:

• применение распределительной накладной конструкции позволяет заметно уменьшить число труб, требуемых для подсоединения теплого пола; их не нужно протягивать от нагревателя, ведь коллектор возможно поместить в той же комнате;
• кроме установки коллектора, этот шкаф может служить и для водоснабжения, в нем размещается средство учета воды;
• механизм шкафа доставляет максимально удобный доступ к направляющей системе для произведения ремонтных работ и модернизации;
• и самое главное – безопасность, дверь под ключ сможет оградить сооружение от детей, а они в свою очередь, не получат ожог.

Помимо этого, аккуратно покрашенная дверца смотрится намного красивее, чем установленная на стене связка труб, вентилей.

Назначение и основные элементы

Коллекторный шкаф для теплого пола спрячет коллектор от лишнего взора. Здесь производится соединение согревательных труб и других элементов теплоснабжения. Кроме этого, там расположены приспособления для регулирования.

Подсоединив шкаф, устанавливают трубу подачи и возврата. Подающая труба обеспечивает горячий теплоноситель, поступающий прямо с котла. А возвратная накапливает воду, отдавшую тепло во время обогревания. Она возвращается обратно к котлу и снова начинается подогрев.

Регулярное перемещение воды снабжается предназначенным насосом. В установленном шкафу на каждый трубопровод приспосабливают запорный вентиль. Когда появляется ситуация, что необходимо извлечь из системы несколько элементов (вследствие ремонта либо по причине экономии), обогрев на оставшиеся части дома не влияет. Одно только следует произвести – перекрыть оба крана.

Коллекторные шкафы – металлические устройства, в середине которых размещается прибор механизма пола и водоснабжения. Основной целью коллектора является самостоятельное управление циркуляции теплоносителя, а также способен предоставлять полу необходимую температуру.

Главными деталями шкафчика считаются:

• корпус – короб, состоящий из нержавеющего металла либо крепкого пластика; попадаются модели с отсутствием задней стенки или одной какой-то ее стороны; на боковых сторонах конструкции и нижней ее панели имеются щели для подведения труб;
• механизм крепежей – система обуславливается тем, как будет располагаться конструкция – на поверхности или в центре стены; зачастую для крепежа применяются распорки или анкера; в определенных конструкциях внутри зафиксированы кронштейны и разводные зажимы;
• дверца – оберегает вместительное шкафа от нарушений и запрещенного проникновения; закрепляется петлями, оснащается замком или защелкой; многие модели можно приобрести в белом, бежевом тоне, но при желании возможно найти и иные цвета.

Данное сооружение вполне можно изготовить собственноручно. Но, стоимость многих устройств не слишком высока, поэтому лучше не заморачиваться и приобрести его в магазине.

Плюсы и минусы использования

Конструкция unibox простая, имеет маленький размер но, несмотря на это, обладает массой технических плюсов:

• удобство в регулировке;
• отличное дизайнерское решение;
• возможность подсоединять к трубам любого вида;
• наличие защитного короба — выполняет функцию изоляции;
• для его работы не требуется дополнительной энергии;
• легкий монтаж;
• наличие воздухоотводчика;
• способен создать комфорт в доме.

Особенности эксплуатации

Принцип эксплуатации всех моделей унибокса общий:

1. Один контур не больше 100 метров;
2. Рекомендованный диаметр трубопровода 16 мм;
3. Градус входной температуры — максимально 70;
4. Установка прибора на выходе.

Важно правильно рассчитать давление, оно должно быть в приделах 10 бар, не более, допустимый перепад давления 1 бар

Аналоги

К аналогам Oventrop Unibox можно отнести термоголовки обратного потока от фирм Herz и Heimeier, которые имеют аббревиатуру RTL, и:

• Valtec – VT. ICBOX-1.0, 2.0 и 5.0.
• Meibes – RTL-I (термостат внутренний); RTL-A (термостат внешний); RTL-BOX TH; RTL SI; RTL ER-TH; ER-RTL.
• Danfoss клапан: FHV-R и FHV-A.

RTL клапан для управления контуром теплого пола.

Для регулировки температурного показателя возвратного теплоносителя подходит термостат FJVR или термостатическое устройство FTC, имеющее датчик выносного типа.

Монтаж

Подключение к тёплому полу монтажной коробки унибокса выглядят следующим образом:

1. Начинать нужно с выбора места для устройства и разметки стен. Unibox должен располагаться от пола на расстоянии не менее 20 см. Лучше, если он будет находиться на уровне других выключателей, вдали от источников тепла и сквозняков. На прибор так же, не должны попадать прямые солнечные лучи.

1. Далее, следует проделать штробы для подведения труб и углубление для размещения устройства. Углубление в стене для устройства нужно делать на 2 — 3 см больше, чем сама коробка, это позволит фиксировать её с помощью алебастра.

1. Затем, необходимо установить монтажную коробку в подготовленную нишу. При фиксации прибора, он размещается горизонтально, это легко проверить при помощи строительного уровня. Открытая боковая сторона, к которой будут подсоединяться трубы, должна быть направлена вниз. Стандартная глубина установки коробки — расстояние 1 — 2 см от края стены до прибора. Допустим больший промежуток, так как имеются длинные направляющие, позволяющие лицевой стенке закрывать пространство до 6 см. Крышка прибора должна идти вровень со стенкой.

1. После установки унибокса можно начинать монтаж трубопровода, и последующее его подсоединение. Отдача тепла трубами происходит во все стороны, даже вниз. Поэтому, чтобы избежать потерь тепла, следует уложить на основание теплоизолятор, и только потом трубы.

Есть две схемы для подключения тёплого пола к унибоксу: с помощью пресс-муфты и пресс-фитинга. При заливке труб бетонной стяжкой, рекомендовано выбирать пресс-муфты — они не нуждаются в дополнительной протяжке резьбового соединения.

1. Завершающий этап — заливка стяжки и заделывание штроб на стене. Только после высыхания бетона, через 21 день, можно укладывать напольное покрытие, и включать систему.

Как видите, унибокс является простым устройством, но при отсутствии распределительной гребёнки в системе тёплого водяного пола, он играет большую роль в эффективности его работы. Поэтому, перед покупкой распределительного набора, ознакомьтесь с инструкцией по монтажу и его функциями, и тогда прибор прослужит вам не один год.
