Какие бывают клеммные колодки: виды, характеристики, производители и советы по применению (135 фото + видео)

Виды клемм

Клеммные колодки

в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

• винтовое;
• пружинное;
• ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

Пружинные клеммы

Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

Клеммы для распределительных коробок

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится. Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Принцип работы электрических колодок и их виды

Электрические колодки предназначены для надежного соединения проводников

Основой работы электрических соединительных колодок является принцип создания надежного контакта, получаемого за счет прижимных механизмов различного типа. При его обустройстве два коммутируемых проводника вставляются в контактные отверстия, имеющиеся с обеих сторон, а затем зажимаются в них.

Возможность обустройства контакта без непосредственного соприкосновения позволяет применять эти изделия для соединения электрических шин, изготавливаемых из разнородных металлов.

Широкий выбор предлагаемых отечественным рынком контактных соединителей объясняется разнообразием их исполнений, отличающихся по следующим признакам:

• материал, из которого изготовлен корпус;
• способ, используемый для создания надежного контакта;
• расположение клеммных креплений.

Материал корпуса

Колодки для проводов отличаются материалом, применяемым для их изготовления. Бывают керамическими или пластиковыми. Во втором случае в качестве материала корпуса используется полипропилен, полиамид, эбонит и карболит. Керамика в основном применяется при высокотемпературных режимах работы коммутируемых цепей и оборудования (в электронагревателях, например).

Способ крепления проводника

Клемма ножевого типа

В соответствии со способом крепления проводников и механизмом их фиксации различаются следующие виды клеммных колодок:

• барьерные или строительные соединители (их чаще всего называют винтовыми);
• фиксаторы зажимного типа, включая самозажимную разновидность;
• колодки линейного типа, состоящие их нескольких клемм, расположенных в один ряд;
• ножевые клеммники.

Соединительные колодки для электропроводки с винтами гарантируют качественный контакт при протекании в нагрузочных цепях токов, не превышающих расчетные значения. С их помощью при монтаже электросети подключают розетки, а также соединяют проводники во время их укладки в нишах или кабельных каналах. Надежность образующегося контакта в этом случае обеспечивается специальными винтовыми зажимами. Соединители этого типа не рекомендуется использовать при работе с алюминиевыми проводами.

Самозажимные колодки

Зажимные (или самозажимные) фиксаторы оснащены упругими пружинными клеммами. Для фиксации проводка достаточно зачистить его конец, а затем протолкнуть внутрь колодки до упора. Для извлечения вставленной жилы достаточно оттянуть имеющийся на клемме рычажок в сторону. В более продвинутых моделях предусмотрена функция автоматического зажима. Корпус таких фиксаторов изготовлен на основе полимеров, а в качестве контактов в них используются две латунные пластины.

Такие колодки удобно использовать в качестве переходного элемента в небольших распределительных коробках, где наладить надежное соединение порой бывает очень сложно. Для выполнения подключения проводник просто вставляется в клемму до упора, где самостоятельно фиксируется пружинным зажимом. Ножевые соединители традиционно применяются при обустройстве заземлений и занулений. При наличии на соединяемых проводах изоляции специально зачищать ее не нужно, поскольку при обжатии она счищается автоматически.

Расположение контактов

Линейная клеммная колодка

По расположению соединительных контактов известные коммутаторные колодки делятся на линейные (в виде последовательного ряда клемм) и проходные. Первые предназначаются для соединения однотипных проводников (земляных шин, например), объединяемых на одной полностью металлической линейке. Проходные изделия востребованы при организации линейного соединения проводов и при необходимости сращивания жил из разнородных металлов (медных и алюминиевых, например).

У другой разновидности таких соединителей клеммы разделены диэлектрическими перегородками из пластика. При необходимости от такой заготовки ножом отрезается нужное количество контактов.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Ремонт контактного соединения

Контактное соединение допускается зачищать напильником или надфилем с номером не ниже 2. На месте контактных соединений делают надпайки из мягких сплавов.

Время от времени контактную поверхность очищают от оксидной пленки. Для этого используются:

1. Надфиль 2 номера и ниже.
2. Рубильник. Когда включаем, то нож замыкает и сдирает оксидную пленку. Но рубильник не рассчитан на частое использование, поэтому нельзя делать это часто.
3. Применение флюсов.

Согласно нормам, переходное сопротивление контактов должно быть не более чем на 10% больше сопротивления для такого же размера прямого участка проводника.

Сделанное контактно соединение не должно уменьшать механическую прочность жилы. Нельзя ломать, сверлить и срезать провод. А также должно иметь запас на повторное соединение. И не должно создавать гальванической пары.

Минимум соединяется через болтовой соединение, разделяя проводники гайкой. Подключение более двух жил не допускается. И рекомендуем поставить гравер, чтобы защитить от ослабления контакта.

Алюминий обладает свойством текучести при температурном воздействии, поэтому время от времени необходимо их подтягивать. Желательно раз в год.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
96339

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

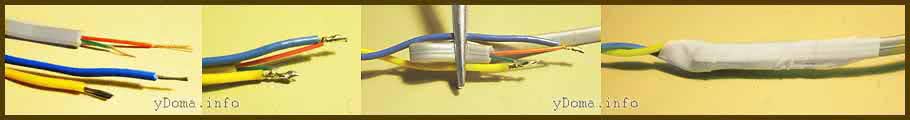

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

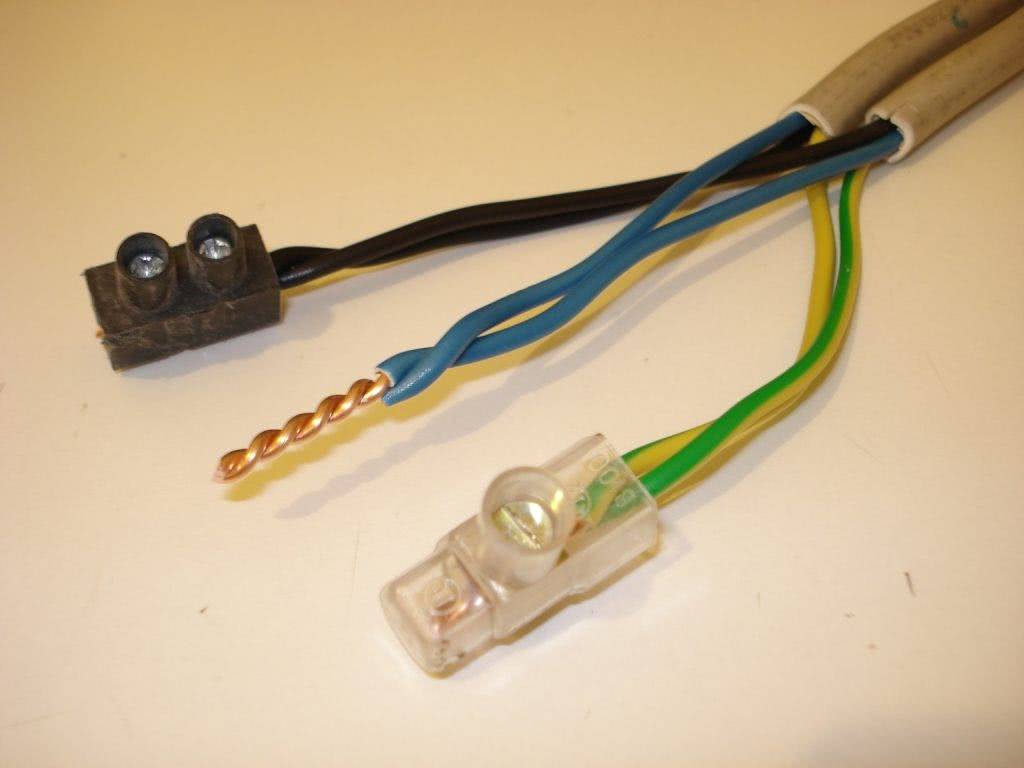

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Виды клемм для соединения проводов

Муфтовый фиксатор для проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Клеммы в пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.

Самозажимные клеммы

Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.

Колодки винтовые

Винтовые клеммные колодки

Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.

Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.

Пружинные клеммные колодки

Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:

• PUSH WIRE – одноразовые неразъемные образцы;
• CAGE CLAMP – соединители многоразовые.

Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.

Колодки ножевые

Клемма ножевая

Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.

Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.

Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.
