10 проводная схема подключения счетчика через икк

Вариант подключения

На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.

Рисунок 4. Типовое подключение трехфазного приспособления учета

Обозначения:

• T1, T2, T3 – трансформаторы тока;
• Сч1 – трехфазное приспособление учета;
• К1 – бокс, через который выполняется подключение приспособления контроля.

Особенности схемы:

На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.

При подключении трех ТТ к боксу используется тип соединения «звезда».

Перемычки следует установить также, как продемонстрировано на рисунке 4.

Конструкция приспособления

Конструкция ИКК

Типовые переходные коробки выпускаются в нескольких исполнениях, различающихся своим видом и формой. Чаще всего они имеют вид прямоугольной колодки с толстыми стенками, изготовленными из прочного и негорючего материала (карболита или пластика). В таком исполнении коробка напоминает подложку с размещенными на ней группами клемм, образующих так называемую «зажимную клеть».

По ее краям делаются сквозные отверстия, используемые для крепления ИКК к стенкам распределительного щита. Ее соединительные контакты изготавливаются на основе латуни или оцинкованной стали (иногда для этого используется фосфористая бронза). Некоторые модели коробок комплектуются такими дополнительными элементами, как фланец или рычажок, упрощающий процесс монтажа.

Переходные контакты выполняются в виде подпружиненных пластин или винтовых фиксаторов, размещаемых на токопроводящих пластинах из латуни, жести или стали. Их применение объясняется устойчивостью этих материалов к коррозии и высокой проводимостью. Сверху колодка закрывается прозрачной крышкой из пластика, надежно фиксируемой на основании. При эксплуатации испытательного приспособления совместно с электросчетчиком его крышка также опечатывается. Для этого в ней предусмотрены сквозные ушки для навешивания пломбы или небольшое отверстие под контрольный винт (шуруп). Прозрачность защитного покрытия позволяет визуально контролировать расключение контактных групп.

Нюансы использования

Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.

К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.

СПИСОК ЛИТЕРАТУРЫ

1.ГОСТ 6570-96. Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия. — М.: Изд-во стандартов, 1997.

2.ГОСТ 30206-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2 S и 0,5 S). — М.: ИПК Изд-во стандартов, 1996.

3.ГОСТ 30207-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2). — М.: ИПК Изд-во стандартов, 1996.

4.ГОСТ 7746-89. Трансформаторы тока. Общие технические условия. — М.: Изд-во стандартов, 1989.

5.ГОСТ 1983-89. Трансформаторы напряжения. — М.: Изд-во стандартов, 1989.

6.РД 34.11.333-97. Типовая методика выполнения измерений количества электрической энергии. — М.: РАО «ЕЭС России», 1997.

7.РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении. — М.: СПО ОРГРЭС, 1995.

8. Правила применения и испытания

средств защиты, используемых в электроустановках, технические требования к ним. — М.: Главгосэнергонадзор, 1993.

9. Минин Г.П.

Измерение электроэнергии. — М.: Энергия, 1974.

10. Труб И.И.

Обслуживание индукционных счетчиков и цепей учета в электроустановках. — М.: Энергоатомиздат, 1983.

11. Правила устройства

электроустановок. / Минэнерго СССР. -6-е изд. перераб. и доп. — М.: Энергоатомиздат, 1985.

12. Инструкция

по проверке трансформаторов напряжения и их вторичных цепей. — М.: СПО Союзтехэнерго, 1979.

13. Инструкция

по проверке трансформаторов тока, используемых в схемах релейной защиты. — М.-Л.: Госэнергоиздат, 1960.

14. Справочник

по электропотреблению в промышленности / Под ред. Г.П. Минина. — М.: Энергия, 1987.

15. РД 153-34.0-11.209-99.

АСКУЭ. Типовая методика выполнения измерений электроэнергии и мощности / Рекомендации. — М.: РАО «ЕЭС России», 1999.

16. Кораблев В.П.

Электробезопасность в вопросах и ответах. -М.: Московский рабочий, 1985.

17. Латорцев В.И.

Повышение точности измерений потерь электроэнергии в ОАО «Кубаньэнерго». Информационно-методические материалы 3-го научно-технического семинара «Метрологическое обеспечение электрических измерений в электроэнергетике». — М.: Изд-во НЦ ЭНАС, 1999.

18. Электрические измерения:

Учебник для вузов/Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. Под ред. А.В. Фремке и Е.М. Душина. — 5-е изд., перераб. и доп. — Л.: Энергия, 1980.

19. Загорский Я.Т., Комкова Е.В.

Погрешности измерений электроэнергии при влиянии внешних величин и параметров контролируемых присоединений // Метрология электрических измерений в электроэнергетике: Доклады науч.-техн. семинаров и конференций 1998-2001 гг. / Под общ. ред. Я.Т. Загорского. — М.: Изд-во НЦ ЭНАС, 2001.

• МДС 81-23.2000 Пособие по учету налогов в сметной документации на строительство
• Пособие к СП 11-101-95 Практическое пособие к СП 11-101-95 по разработке раздела «Оценка воздействия на окружающую среду» при обосновании инвестиций в строительство предприятий, зданий и сооружений

Конструктивные особенности и основные характеристики

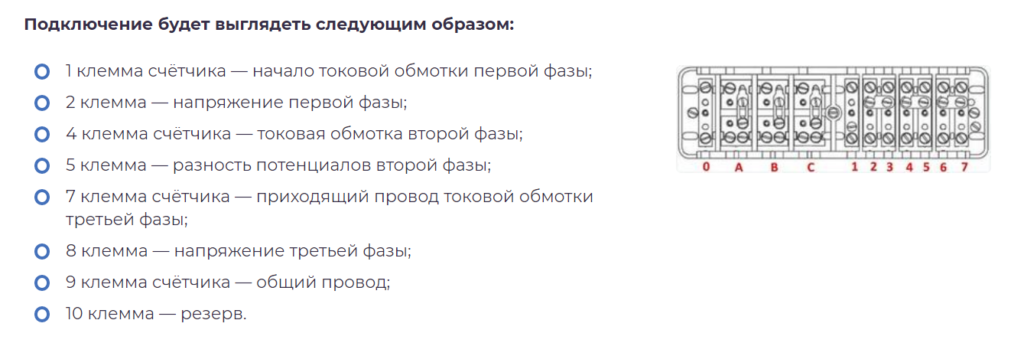

Рассмотрим, как устроен контактный бокс на примере КИ УЗ (см. рис.2)

Рисунок 2. Расположение контактов в ИКК

Контакты с пометками 0, А, В и C используются для силовой цепи, а зажимы, имеющие номера с 1-го по 7-й служат для токового участка. Как выполняется включение КИП, будет рассказано в следующем разделе.

Конструкция КИП представляет собой контактную группу, размещенную в пластиковой коробке из ударопрочного и негорючего поликарбоната. Размеры этой модели — 68х220х33 мм.

Параметры рабочего напряжения и тока – 380 В и 16 А. Изоляционные свойства материала позволяют выдерживать кратковременное превышение до 2000В и 25А. Для изготовления токоведущих частей используется латунь. Допускается ее замена оцинкованной сталью, но срок службы таких контактов становится короче. В связи с этим производители известных брендов отдают предпочтение латуни.

Остальные эксплуатационные характеристики:

• модуль может использоваться при температурном режиме от -40 С° до 60 С°;
• допустимая влажность – не более 98 %;
• для подключения используется провода с минимальным сечением 0,5 мм 2 и максимальным – 4 мм 2 ;
• данная модель выпускается со степенью защиты IP20;
• длительность срока эксплуатации — до 30 лет.

Некоторые модели (например, BTS или КИП-5/25) выпускаются с прозрачной крышкой (см. рис. 3). Учитывая, что приспособления данного типа подлежат обязательному опломбированию, такая конструктивная особенность имеет очевидные преимущества, поскольку позволяет контролировать состояние группы контактов.

Включение трехфазного электросчетчика для установок высокого напряжения

4-проводные и 3-проводные 3-фазные высоковольтные электросети использует измерительную систему с двухэлементными и трехэлементными электросчетчиками выполняющие операции по замеру активно-реактивной мощности, для примера можно рассмотреть электросчетчик СЭТ-4ТМ.03.

3-проводная схема для сети высокого напряжения подключается с использованием двух ТТ.

Рис № 6. Схема присоединения электросчетчика для цепей в 3-фазной и 3-проводной сети с двумя ТТ и двумя ТН.

Также используется схема присоединения электросчетчика посредством трех ТН и двух ТТ.

Рис № 7. Монтажная схема соединения счетчика с использованием 2 ТТ и 3 ТН. Для измерения можно использовать также 3 ТТ и 3 ТН.

Рис №8. Схема подключения счетчика к 3-фазной 3 или 4-проводной сети с использованием 3 ТТ и 3 ТН.

Проведение замеров активной и реактивной мощности используется схема присоединения электросчетчиков, объединяющая приборы этих видов энергии, объединяющая вывода ТТ И1 для 3-проводной цепи, аналогичная схема существует для электросчетчиков с соединением ТТ И2 для 3-проводной цепи.

Рис №9. Схема присоединения счетчиков, измеряющих активную и реактивную энергии для соединения ТТ И1 для 3-проводной цепи.

Для установок высокого напряжения электросчетчики различаются по конструктивным особенностям ячейки, и в зависимости от используемой схемы присоединяются с помощью испытательной коробки. Это действие способствует увеличению уровня безопасного обслуживания при проведении работ по ТО и ТР электросчетчиков, а также помогает осуществлять безопасный контроль операций по выполнению измерений.

Испытательная коробка служит для расключения проводников электрических цепей для вторичной коммутации.

Испытательная коробка переходная — назначение, характеристики, варианты подключения

Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?

При описанных выше условиях обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

Рисунок 1. КИ-10 (ЛИМГ.301591.009)

Приложение 1. Таблица тригонометрических величин

Параметры и свойства ИКК

В каждом испытательном боксе есть свои параметры и свойства. Эти показатели обязаны соответствовать прописанным техническим параметрам. Помимо правил устройства электроустановок, существует также Методическая рекомендация по техпараметрам для счетчиков.

Размер ИКК

К главным характеристикам испытательных коробок ИКК относят:

• номинальное напряжение. Производимые коробки рассчитаны на разное напряжение, которое они смогут выдержать. Превышать этот показатель не только запрещено, но и небезопасно. Поэтому внимательно нужно читать паспорт устройства;
• токовые показатели. Высчитывается наибольшая сила, которую прибор сможет пропустить, при этом не получив повреждений. Измеряется этот показатель в амперах;
• частота. Измеряет период импульсов, благодаря которым может функционировать бокс ИКК. Определяется в герцах;
• класс безопасности. Высчитывается защита по международному ГОСТу. Чем выше указаны цифры, тем больший класс защиты в приборе;
• температурный режим. Указывается интервал, при котором прибор сможет функционировать без повреждений;
• соответствие техническим параметрам. Это документ прибора, который подтверждает все проходимые тесты;
• также к параметрам относят вес бокса, его дата изготовления и срок годности;
• очень часто в паспорте на прибор указывают и вид нужных крепёжных деталей. Необходимой характеристикой также будет толщина кабеля, разрешенная к установке. Указывается эта величина в виде классов.

Вам это будет интересно Высоковольтные ЛЭП

Испытательная коробка для счетчика, схема подключения клемм

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago. Жилы с различными сечениями можно закрепить и при помощи пайки

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Подключение «Меркурий 230» через трансформаторы тока

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Далее демонтируется старый счетчик.

Тем же способом крепятся два оставшихся контакта.

Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Одна из них — подсоединение посредством десяти отдельных проводящих жил. Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Технические характеристики

Они возникают при неправильно собранной схеме. Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. При уровне напряжения более 6 кВ и выше применяются два трансформатора тока, это так по всей стране.

Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Александр, в примере 1 применяется трансформатор тока с двумя вторичными обмотками, поэтому и маркировка соответствующая. Трудно выявить во время работы электрический пробой внутри ТТ. Они бывают временные или носят постоянный характер.

Счетчик «Меркурий»: подключение косвенное Подобный вариант подключения прибора учета не используется в бытовой сфере. Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Как правильно установить и подключить трансформаторы тока

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар

А вот этому вопросу стоит уделить особое внимание

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Типы трехфазных счетчиков

Вообще, тип счетчика, а иногда и его марка, указан в проекте электрификации. Очень редко случается, но у вас могут спросить, какой трехфазный счетчик вы желаете. Такие либеральные проэктанты встречаются крайне редко, и все же, стоит хоть немного разбираться в теме. Есть трехфазные счетчики для подключения трех и четырех проводов. Первые подключаются если нет «нулевого» повода. С этим разобраться несложно.

Далее необходимы выбрать тип счетчика:

• Трехфазные счетчики прямого включения. Наиболее простое подключение, так как подсоединяются напрямую к сети. Мощность подключаемой нагрузки не более 60 кВт, ток не более 100 А. К ним можно подключать провода сечением 15 мм² (не более 25 мм²). Это ограничивает область применения — в основном их ставят в домах и квартирах, на небольших предприятиях.
• Трехфазные счетчики косвенного включения. Их можно подключать только через трансформаторы тока и напряжения. Ставят обычно на предприятиях, потому что ограничений по мощности такой тип не имеет.
• Полукосвенного (трансформаторного) подключения. Также требуют включения через трансформаторы, но не настолько мощные, как косвенные, поэтому могут применяться в частных домах. При определении платы за электроэнергию показания необходимо умножать на передаточный коэффициент.

Выбирать вам особо не придется, так как тип счетчика, обычно, тоже указывается в проекте. Для частных домов либо прямого, либо полукосвенного подключения, в квартирах преимущественно прямого. Прямое подключение проще в реализации (просто завести провода на клеммы), элементарно считать показания — просто списывать их. При установке полукосвенного счетчика, нужны трансформаторы тока (ТТ) или напряжения (зависит от проекта) и рекомендовано подключение через испытательную коробку. Под все эти устройства требуется место в щите. Что еще надо помнить, что при расчете показаний требуется учитывать коэффициент трансформации для каждой фазы. То есть, надо будет показания умножать на этот коэффициент.

Что важно знать

Требования к приборам и схемам включения обозначены в ГОСТ. Производители от этих требований отступить не могут, так как им приборы учета должны быть сертифицированы соответствующим образом, пройти государственную поверку. Так, например, согласно п. 4.1 и 4.2 ГОСТ 31818.11-2012 (IEC 62052-11:2003), для счетчиков непосредственного и трансформаторного включения определены стандартные и допустимые значения напряжений и токов. Наиболее часто используемыми в сетях 0,23 и 0, 4 кВ являются счетчики прямого включения и счетчики трансформаторного включения с трансформаторами тока. Трансформаторы напряжения обычно применяются в электроустановках более высокого уровня напряжения.

Счетчики прямого включения согласно указанному ГОСТ имеют стандартные значения токов базовых и номинальных токов 5, 10, 15, 20, 30, 40, 50 А и допускаемые значения токов — 25, 80, 100 А.

Для счетчиков трансформаторного включения установлены стандартные значения токов в 1, 3, 5 А. Допускаемые значения токов для таких счётчиков — 0,2; 0,3; 0,6; 1,0; 1,5; 2,0;2,5; 5,0; 10,0 А.

Что означает стандартное и допускаемые значение тока? Стандартное значение базового тока применяется для счётчиков с непосредственным включением — оно является исходным для установления требований к такому типу счётчиков.

Стандартное значение номинального тока применяется для счётчиков, работающих через трансформатор, и номинальный ток счётчика должен быть равен номинальному току вторичной обмотки трансформатора тока. Это требование дается в п. 1.5.19 ПУЭ (Глава 1.5).

Допускаемые токи содержат более широкий ряд данных

При выборе трансформаторов тока и счетчиков обратите внимание на эти нюансы

Счетчики электрической энергии можно включать с помощью испытательной коробки. В ПУЭ п.1.5.23 рекомендовано выводить цепи учёта на самостоятельные сборки зажимов или секции в общем ряду зажимов. Если такой возможности нет, то для цепей учёта используются испытательные коробки. При монтаже необходимо обеспечить закорачивание вторичных обмоток трансформаторов тока при их проверке или замене. Токовые цепи счётчиков и цепи напряжения в каждой из фаз должны отключаться без отсоединения проводов и кабелей.

В обязательном порядке в соответствии с этим же пунктом ПУЭ испытательные коробки, сборки зажимов должны иметь возможность для пломбирования.

Конструкция ИКК должна предусматривать возможность подключения эталонного прибора учета.

Пример подключения

Действия при снятии ПУ

Расключение реального прибора учета (ЦЭ6803 В100/10 Т1, например) посредством испытательной коробки осуществляется по заранее подготовленной схеме.

Согласно ПУЭ, все трехфазные счетчики должны подключаться через токовые преобразователи и совмещенную с ними переходную коробку.

При выборе трансформаторов удобнее воспользоваться изделием ТОП-0,66 с коэффициентом передачи тока 200/5. В качестве примера подключения рассмотрим коробку КИ 10 или же Б3179, выпускаемую МЭТЗ. Вес не превышает 0,6 кг, габариты – 68х220х33 мм. Последовательность расключения этих изделий:

1. В рабочем щитке монтируется счетчик, а затем – сама испытательная коробка и трансформаторы тока.
2. ТТ по каждой из фаз объединяются по схеме «звезда»; при этом общий вывод надежно заземляется.
3. От него до корпуса коробки протягиваются провода сечением 1,5 мм².
4. От счетчика также прокладываются три жилы (2,5 мм²).

Для удобства монтажа перед прокладкой все провода обязательно маркируются: на них указываются начала всех токовых фазных обмоток, а также общий вывод. При этом проводники от электросчетчика заводятся в коробку с верхней ее части, а затем поочередно расключаются в контактной группе. Она должна иметь большую площадь пластин, чем те же контакты, предназначенные для отводов от токовых трансформаторов (они располагаются с нижней стороны коробки).

Расключенная испытательная пластина закрывается сверху крышкой, после чего изделие готово к эксплуатации.

Типовые различия

Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

• колодки, устанавливаемые в цепях питания 380 Вольт;
• те же изделия, но рассчитанные на 220 Вольт;
• низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

• назначение;
• способ монтажа;
• количество рядов на подложке;
• число контактных групп в каждом из них;
• тип фиксации и марка провода;
• исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.
