Косоуры из бетона и железобетона
Косоуры из этих материалов имееют одно существенное преимущество. Дело в том, что бетонный лестничный марш считается самым надежным и долговечным.
Проекты таких конструкций можно разделить на:
-
типовые;
-
индивидуальные.
Типовые элементы чаще всего встречаются в типовых многоэтажных застройках и общественных зданиях. Подъездные лестничные марши отливаются на заводах. Такие конструкции являются монолитными.
Также заводы железобетонных конструкций выпускают отдельно ступени и косоуры. К таким изделиям дополнительно понадобятся металлические крепежные элементы.
Бетонные изделия могут выглядеть индивидуально, принимая интересные интерьерные формы, задуманные дизайнером. В таком случае красота будет стоить довольно дорого.
При изготовлении бетонной конструкции своими руками необходимо:
- Соорудить водонепроницаемую опалубку, чтобы раствор удерживался внутри неё.
- Из арматуры необходимо предварительно сварить каркас лестничного марша и поместить его внутри опалубки.
- Заполнить пустоты бетоном, утрамбовывая по ходу заливки раствор.
- После полного застывания цементного раствора, можно приступать к облицовочным работам.
Схема с двумя косоурами
Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.
Схема каркаса прямой однопролетной лестницы
Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета.
Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.
Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.
Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

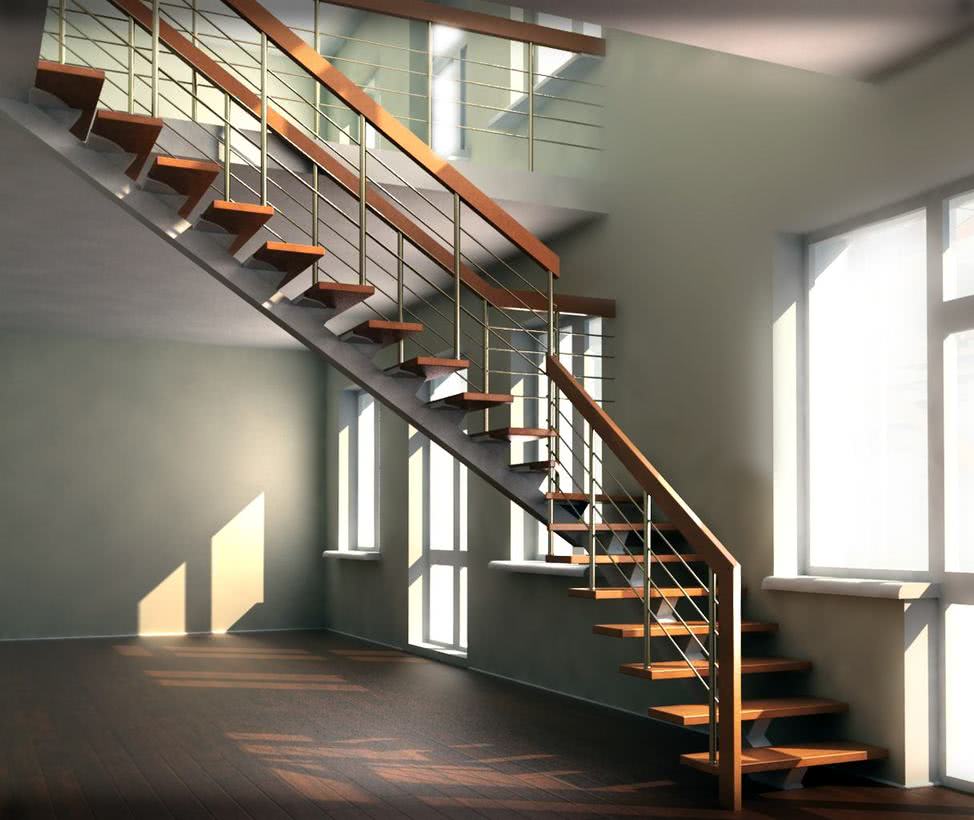

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение
Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм
Предлагаем ознакомиться Грибная икра на зиму: рецепты, как приготовить вкусную домашнюю заготовку
Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает
Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.
Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.
Варианты конструкции с 1 и 2 косоурами

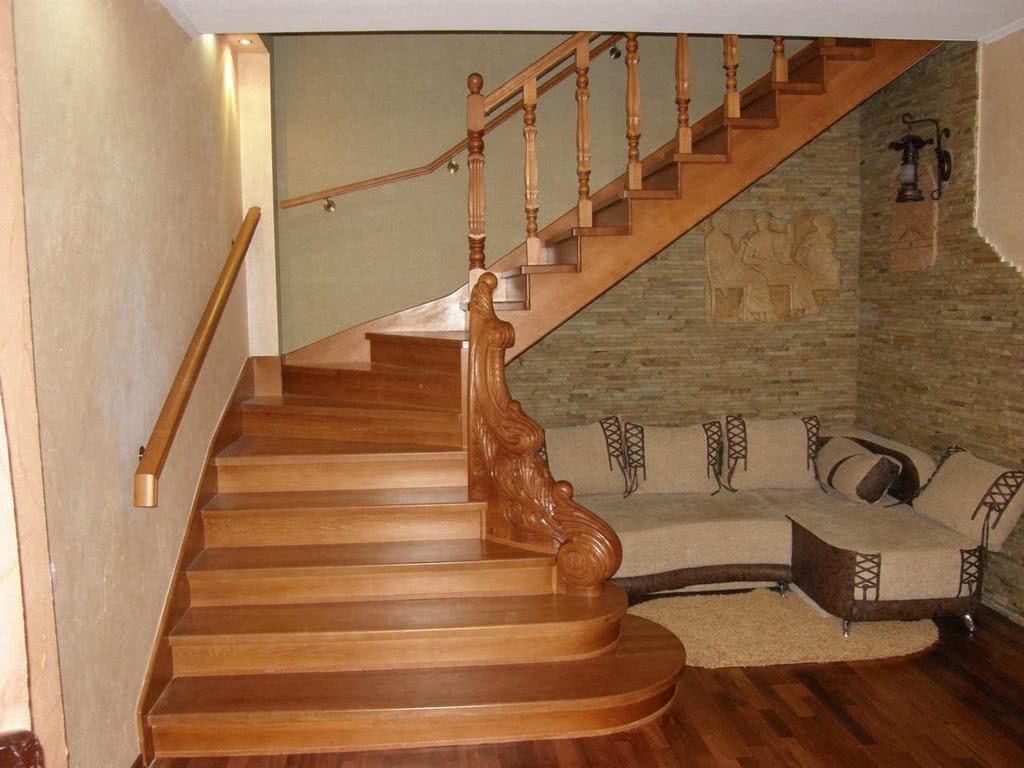

Лестницы на деревянных косоурах
Это один из самых популярных видов лестниц. Основание из древесины в сравнении со сталью и бетоном проще монтируются и при этом обладают достаточной прочностью. Для монтажа подобных конструкций используют твердые породы древесины.
Конструкции деревянных лестниц предполагает, как правило, наличие двух косоуров, так как сооружение лестницы на одной балке сделает последнюю слишком большой.
Основные правила при монтаже лестницы на деревянных косоурах
При подборе материалов следует учитывать толщину доски для изготовления косоура. Чем длиннее будет лестница и, соответственно, меньше угол наклона между ней и уровнем пола, тем толще должна быть доска для изготовления балок.
При монтаже ступенек можно использовать так называемые кобылки, конструкции, которые крепятся к балке и поддерживают ступеньку. Их изготавливают из деревянного бруса. В зависимости от конфигурации лестницы, они могут быть треугольные или трапециевидными.
Если кобылки использоваться не будут, то в самой балке косоура делается запил под прямым углом для установки ступеней. Последние могут крепиться как заподлицо, так и с выступом. Максимальный выступ ступени составляет 20-30 мм.
Для изготовления выпила в местах, где будет крепиться ступенька, чертится прямоугольный треугольник. При этом его стороны должны быть параллельной и перпендикулярной уровню пола
Для этого очень важно знать угол наклона лестницы. Если сделать это неправильно, то при установке ступенек, окажется, что они не параллельны земле.
Запилы делаются либо электрическим лобзиком, либо при помощи циркулярной пилы.
Монтаж деревянной лестницы на косоурах
Стандартная высота лестницы между 1 и 2 этажом частного дома составляет 2,3 м, при этом ширина конструкции — 1 м.
Для устройства косоура такой лестницы деревянная доска должна иметь толщину не менее 80 мм, и ширину не менее 320 мм. Среднее количество ступенек (может варьироваться в зависимости от расстояния между ступеньками) – 15. Толщина доски для установки ступеней – не менее 30 мм.
Порядок работ:
- Первым делом необходимо отпилить балку косоура под определённым углом для стыкования с перекрытием второго этажа и полом первого. Для определения угла установки можно использовать транспортир.
- После этого необходимо сделать разметку для выпиливания проступей. Делается это достаточно просто. Первым делом косоур условно делится на 3 равных части, каждая из которых будет иметь 5 ступеней. Для 5 и 10 обмеряется высота и ставятся горизонтальные отметки (параллельные уровню пола). От этих уровней и откладывают остальные горизонтальные метки.
- Теперь вдоль всей балки косоура параллельно ее поверхности чертится линия. От верхней кромки балки расстояние до линии должно равняться высоте подступенка. После этого в месте пересечения горизонтальных меток и продольной линии, чертится перпендикуляр к поверхности пола. Полученная фигура будет ориентиром к выпиливанию проступей.
- Первую балку косоура можно использовать в качестве шаблона для изготовления второй. После установки косоуров выпиливаются ступеньки, каждая из которых подгоняется по месту. Как только каждая из них будет подогнана, их снимают, нумеруют и лакируют, после чего устанавливают на рабочее место.
Технология изготовления
Лестница из профильной трубы – сооружение ответственное. Для проведения работ потребуются следующие инструменты:
- сварочный аппарат,
- болгарка с отрезным и шлифовальным кругом,
- слесарный угольник,
- рулетка, линейка, карандаш.
Рассмотрим, как правильно собирать устройство на основе ломанных косоуров. Для этого необходимо сделать заготовки материала, определяющие части косоурных конструкций. Их две: под размер ступени и подступени. Параметры выведены математическим путем из расчета высоты и угла наклона лестницы.
Касаемо профиль трубы. Лучше выбирать сечением 80х40 или 80х80 мм толщиною стенки 3 мм. Сразу оговоримся, стыковать трубные элементы между собой лучше под углом 45°. Стык под прямым углом не является максимально несущим. Но это не строгое требование, потому что небольших размеров межэтажные лестницы из металла спокойно выдерживают вес 1-2 человека.
Нарезанные части косоура
Из профильной трубы выбранного размера нарезаются болгаркой требуемое количество элементов. Отдельно вырезаются опоры под ступени и под подступнки. Их количество умножается на «2» из расчета двух ломаных косоуров.
Стыковка двух элементов
Из отходов материала можно сварить специальное приспособление – кондуктор, составляющий 90°, с помощью которого проводится стыковка двух элементов косоура. Именно здесь начинаются сварочные работы – прихватка двух труб.
Сваренные между собой два элемента
Далее состыкованные части полностью обвариваются по периметру стыка и шлифуются болгаркой, чтобы на местах соединение не осталось металлических подтеков, заусенец.
Готовый косоур
Следующий этап – соединение заготовок в готовое изделие – косоур. Проводится по идентичной технологии стыковки и сваривания отдельных труб.
Правила сборки второго косоура
Второй косоур собрать проще. Необходимо уложить первый на ровную площадку, на него последовательно, начиная от края конструкции, укладывать и состыковывать полуфабрикаты. Тут же на месте делать прихватку электросваркой. После чего стыки полностью обвариваются и шлифуются. Не забываем слесарным угольником контролировать места стыков.
Следующий этап очень важен. Необходимо соединить два косоура в единую лестничную конструкцию (каркас). Для этого между ними устанавливают отрезки трубы из профиля сечением 20х40 мм толщиною 2 мм, длина которых равна ширине ступени. Поэтому поперечины предварительно нарезаются болгаркой согласно длине, после чего косоуры выставляются параллельно и соединяются вырезанными элементами. Поперечины являются опорами для ступеней. Каркас готов, можно проводить монтаж.
Косоуры, соединенные поперечинами
Посмотрите видео: как собрать лестницу из профильной трубы на двух ломаных косоурах.
Крепление лестницы по месту монтажа
Существует множество вариантов, как прикрепить лестничное сооружение (каркас) к полу первого и перекрытию второго этажа. С напольным первого этажа проще. Простой вариант – вбить в металлические штыри, к которым привариваются косоуры. Можно заложить в бетонную стяжку закладную деталь в виде металлического листа прямоугольной формы, к нему лестница и приваривается.
Касаемо плиты перекрытия второго этажа, то здесь также несколько несложных вариантов. Один из них показан на фото ниже. В нем четко видно, что верхняя последняя ступень ложиться поверх пола второго этажа, а косоур крепится к торцу плиты металлическими анкерами. Для этого с его торца приваривается металлическая пластина прямоугольной формы.
Крепление металлического косоура из профильной трубы к перекрытию
Расчет параметров
Расчет косоуров производится по углу наклона и количеству ступеней
Чтобы определить длину косоура, измеряют длину будущего марша непосредственно от верхней и нижней площадки либо вычисляют гипотенузу прямоугольного треугольника, острые углы которого обозначают начало и конец лестницы.
Если опора будет прямой, размеры ступенек значения для этого элемента не имеют. Если зубчатый, необходимо сделать спилы нужного размера. Расчеты учитывают:
- высоту и ширину проема;
- длину проекции на полу;
- число ступеней;
- глубину проступи и высоту подступенка.
Вычисление производится по нормам СНиП. Сумма глубины и высоты проступи должна составлять 50–60 см – среднюю величину человеческого шага. Изменяют соотношение этих показателей исходя из угла наклона.
Рекомендации:
- Высота марша – от пола нижнего этажа до площадки верхнего этажа не может превышать 2 м. При большей высоте лестничное сооружение становится слишком массивным.
- Длина проекции зависит от величины того участка, на котором размещается марш. Чем участок меньше, тем круче лестница. При этом увеличивается высота ступенек и уменьшается ширина, чтобы сделать подъем относительно удобным.
- При угле наклона в 45 градусов спускаться по лестнице можно только задом наперед. Эта величина считается критической. При большем угле наклона лестница становится вспомогательной, переносить по ней вещи запрещено.
- Допустимый угол наклона составляет 12–40 градусов. При наклоне меньше 10 градусов лестница превращается в пандус.
- По нормам глубина проступи должна соответствовать средней длине человеческой ступни – 30 см. Высота подступенка рекомендуется на выше 22 см, иначе подъем вверх становится слишком сложным.
Укрепление ступений на тетивах
В лестницах с накладными ступенями верх тетивы обрабатывают уступами, соответствующими очертанию ступеней; проступи укладывают на тетиву, несколько выступая за нее, причем концы их обрабатывают соответствующими профилями. Подступенок зажимают между верхней и нижней проступями, привертывая его к тетивам шурупами. Подступенки пригоняют к вертикальным вырезам и соединяют с тетивой «на ус», или торцы их маскируют устройством профилированных накладок.
Другие способы укрепления ступеней:
В боковых гранях тетив выдалбливают гнезда для проступей и подступенков; проступи укрепляют шурупами, ввертываемыми с внешних сторон тетив; марш может быть установлен на место только вполне собранным; в боковых гранях тетив выдалбливают гнезда, которые доводятся до нижних краев тетив; сборку маршей можно производить на месте по уже установленным тетивам.
Проступи и подступенки заводятся сверху, что позволяет уменьшить ширину тетивы. После установки проступей и подступенков укладывают накладки, прикрепляемые к тетиве шурупами. При механизированном производстве может оказаться более удобным устройство гнезд сквозным, пропилом, но при этом получается большое ослабление сечений тетивы.
На внутренние поверхности тетив нашиваются бруски или стальные уголки, служащие для укрепления проступей и подступенков, привертываемых шурупами или прибиваемых гвоздями. Это позволяет уменьшить толщину и ширину тетивы.
Что такое косоуры для лестниц
Любая лестница: металлическая, бетонная или деревянная должна на что-то опираться. Для обеспечения ее максимальной безопасности и надежности, применяются 2 типа опор – тетивы и косоуры.
Косоур – это центральная, либо боковая направляющая лестницы, на которую опираются ступени. Сам по себе косоур напоминает лесенку. На каждый элемент такой лесенки устанавливается ступень определенной ширины. Отличие косоура от тетивы в том, что на него ступени укладываются сверху – в открытую. Их торцы видны с боков. В тетиве торцы скрыты во внутренних пазах.
Какой косоур выбрать?
Выбор вида косоура, в первую очередь, зависит от целей, которые вы преследуете. Косоуры различаются по ряду параметров, которые стоит учитывать при выборе.
- Толщина. Обычно выбирается от 40 до 60 мм, в зависимости от нагрузки. Толщина единственного центрального косоура не должна быть меньше 150 мм.
- Ширина. Обычно для косоура выбирают доски с шириной от 260 до 400 мм, в зависимости от размеров ступеней. Чем шире будет доска, тем прочнее окажется сам косоур и тем меньше будет в нем точек нагрузки. Не рекомендуется выбирать косоур с шириной свыше 450 мм. Это порти внешний вид лестницы.
- Материал изготовления. Косоуры бывают бетонные, металлические и деревянные. Деревянные косоуры чаще всего изготавливают из сосны, лиственницы или дуба.
- По расположению: центральные, боковые, вспомогательные. Вспомогательные косоуры обычно располагаются по центру, в дополнение к двум боковым и выполняются чуть меньшей толщины.
Косоуры с кобылками
Для устройства более надежного соединения с лестницей, иногда выбирают косоуры с кобылками – специальными конструктивными элементами, которые создают ровную площадку для ступеней. Кобылки крепятся деревянными шкантами и столярным клеем. Кобылки выгодно использовать в тех случаях, когда нужна дополнительная поверхность контакта ступени и косоура, для максимальной надежности их соединения.
Разметка косоура
Разметка любого косоура начинается с определения ширины ступени и толщины подступенка. После этого производится разметка каждого элемента косоура по трафарету. Трафарет учитывает толщину ступени и толщину подступенка, ширину ступени и высоту подступенка. Эти параметры необходимы для грамотного проведения расчетов.
Для ровных ступеней, без выступа: ширина паза косоура равняется ширине ступени минус толщина подступенка. Высота паза равняется высоте подступенка.
Для ступеней с выступом: ширина паза косоура равняется ширине ступени минус толщина косоура минус ширина свеса. Высота паза равняется высоте подступенка.
Изготовление косоура своими руками — поэтапная инструкция
Расчет лестницы на косоурах — вычисление размеров
Проведем расчет лестницы, крепящейся на косоурах без кобылок. Для этого нам необходимо знать следующие параметры:
- высота — расстояние от пола первого этажа до пола второго этажа;
- длина — расстояние от начала лестницы до проекции конца лестницы на пол;
- глубина проступи;
- высота подступенка.
Первые два параметра определяются замерами по месту установки.
Например, предположим, что высота лестницы у нас 2,5 м, а длина – 4 м. Глубина ступенек, в соответствии с требованиями безопасности и эргономики, должна находиться в пределах от 25 до 40 см. Выбираем 28 см. Разделив длину лестницы (4м) на глубину ступеньки (0,28 м) получаем, что количество ступенек равно 14.
Надо также помнить, что высота подступенка, удобная для ходьбы, находится в пределах от 12 до 22 см. Разделив высоту лестницы (2,5м) на количество ступенек (14 штук) получаем, что размер подступенка составит 18 см. Это значение входит в указанные пределы.
Допустим, косоур является гипотенузой треугольника, катеты которого длина и высота лестницы. Теперь по теореме Пифагора вычисляем размер балки, необходимой для изготовления несущей. Получаем значение 4,7 метра.
Длина 2 + высота 2 = косоур 2. т.е 4 2 +2,5 2 = √22,09 = 4,7 т.о. длина косоура будет 4,7 м.
Деревянный косоур своими руками — как сделать несущие для лестницы
Если Вы решили сделать лестницу своими руками, то первым этапом в изготовлении косоура будет работа с деревом. Для разметки удобно воспользоваться линейкой-уголком, на прямые стороны которого нанесены метки, соответствующие параметрам ступеньки (для нашего случая это будет 28 см и 18 см). Приложите угольник к доске на расстоянии 35 – 40 см от торца таким образом, чтобы метки совпали с краем доски и нарисуйте угол. Затем передвиньте линейку и с крайней точки рисуйте второй угол и так до конца. У вас должна получиться доска, на которой нарисован ряд треугольников. На концах отметьте, где будут находиться пазы для доски, соединяющей два косоура.
Теперь осталось только вырезать лишнее циркулярной пилой. Нижний конец балки, который будет крепиться к полу, срезается параллельно участкам, на которые будут впоследствии монтироваться ступени. Верхний конец срезается под нужным углом в зависимости от способа крепления.
После того, как пазы будут зачищены, несущие можно считать готовыми. Деревянная лестница на косоурах обретает знакомые черты. Заметьте, Вы все сделали самостоятельно.
Крепление ступеней к косоуру — способы фиксации
Ступени лестницы могут располагаться либо в треугольных вырезах, сделанных непосредственно в косоурах, либо на дополнительных элементах — кобылках — деревянных клиньях, имеющих форму прямоугольного треугольника и крепящихся к балке с помощью шкантов. Чтобы повысить надежность этого крепления, в доске иногда делают вырез небольшого размера, а в кобылке – соответствующий выступ.
Способы крепления проступи заключаются в использовании винтов, шпонок, дюбелей или реек из твердой древесины, которые крепятся снизу.
Как точно рассчитать косоур для лестницы
Из какого бы материала ни изготавливалась лестница, для её расчёта необходимо учитывать основные параметры:
- высота конструкции;
- размеры проекции лестничного марша на полу;
- внутренние параметры лестницы, то есть ширина и высота проёма;
- глубина монтирования и количество проступей в том числе и забежных;
- высота подступенка.
Из дерева
Перед тем как приступить к расчётам лестницы на косоурах, необходимо установить некоторые параметры. Для определения высоты общей конструкции необходимо выполнить замеры расстояния от уровня пола на первом этаже до такого же положения на втором. По нормам этот параметр должен быть не менее 2 м. Длина проекции на полу определяется габаритами помещения. Поэтому проект деревянной лестницы на косоурах необходимо продумывать ещё на этапе подготовки плана дома.
Статья по теме: Преимущества и недостатки стеклянных лестниц
Расчёт длины
Длина косоура устанавливается геометрическим путём. Необходимо вспомнить школьный курс геометрии и применить теорему Пифагора. К квадрату высоты лестничной конструкции прибавляют квадрат проекции пола: H²+L²=P², где Р – длина лестницы. Из полученного результата извлекают квадратный корень и получают длину опоры. К примеру, при высоте 3 м и проекции в 4,2 м, производят вычисления 3²+4,2²=26,64 – это Р², получают длину косоура, которая равна 5 м 16 см.
Расчёт количества ступеней
Перед тем как сделать косоур для лестницы своими руками, приступают к вычислению количества проступей, которое, соответственно, равно числу ступеней. Для этого длину опоры делят на глубину ступени. В конкретном примере параметр глубины составляет 280 мм. Соответственно 5016 мм делим на 280 мм и получаем почти 18 ступеней. Теперь определяемся с высотой подступенка. Высоту конструкции в 3000 мм делят на 18 ступеней и в результате получают округленный параметр равный 167 мм.
Расчёт ломаного косоура
Косоур ломаного типа с забежными ступенями рассчитывается по аналогичной технологии, но по каждому маршу отдельно. Для этого необходимо определить, на какой высоте будут изменения направления марша.
На видео: как рассчитать лестницу (ступени и косоур).
Из металла
Вариантов устройства лестницы на металлических опорах довольно много, но к самым востребованным относят ломанный косоур. Собрать его своими руками вполне можно, необходимо правильно произвести расчёты и подобрать хорошее оборудование для сварочных работ. Если при расчетах возникают затруднения, можно использовать онлайн-калькулятор.
Расчёт количества ступеней
Чтобы определить количество ступеней для лестницы на металлическом косоуре, необходимо вначале вычислить длину гипотенузы прямоугольного треугольника, катетами которого выступают высота лестницы и проекция пола. Полученный результат делят на глубину ступени. В результате получают количество ступеней для лестницы на косоуре из металла.
Расчёт длины
Особенностью лестницы на металлическом косоуре является наличие каркаса, состоящего из отдельных элементов, которые свариваются между собой. Для того чтобы получить нужную длину, необходимо правильно рассчитывать число ступеней, глубину ступеней и высоту подступенков.
Эти параметры определяют габариты элементов, из которых сваривается железный каркас лесенки. Одни из них играют роль проступи, другие – подступенка. В этом плане главная задача определить их размеры.
Для определения размеров подступенка, к его высоте добавляют ту же ширину профиля. С той стороны, в которой заготовки будут свариваться между собой, необходимо сделать срез под углом 45. Таким способом устанавливается лестница на двух металлических косоурах.
Статья по теме: Как рассчитать лестницу на второй этаж: оптимальные параметры
На видео: изготовление металлического ломанного косоура для лестницы.
Деревянный косоур своими руками
Собрать деревянный косоурне так уж и сложно, как может показаться на первый взгляд.Чтобы сделать косоур своими руками, необходимо правильно подобрать толщину несущих балок.
Чем выше планируется лестничная конструкция, тем прочнее и толще должна быть несущая балка. Косоуры могут быть двух типов:
- ступенчатые
- с кобылками.
Кобылки представляют собой треугольные элементы, которые крепятся шкантами к балке. Именно на кобылки устанавливаются проступи. Такую конструкцию собрать достаточно сложно. Но эта сборка считается наиболее надежной.
Наиболее простой в сборке будет ступенчатый косоур. Для крепежа ступеней необходимо лишь выпилить треугольные вырезы. Получается лестничная проекция. Размеры катетов выпиливаемых треугольников определяются как глубина проступи и высота подступенка. Перед распилом необходимо тщательно разметить балку при помощи треугольной линейки с прямым углом. Затем, при помощи циркулярной пилы, срезать лишние углы по меткам. Следует помнить о правилах безопасности при работе с электропилой.Чаще всего используется два деревянных косоура по бокам для надежности и прочности конструкции.Минусом подобной конструкции является распил, который значительно уменьшает толщину балки и влияет на надежность всей конструкции. Создание лестницы на ступенчатом косоуре
Расчёт конструкции
Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:
- высоту лестницы;
- ширину и высоту проемов;
- длину, сколько составляет проекция по полу;
- высоту подступенков;
- глубину, которую имеют проступи;
- общее количество ступеней.
Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.
Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка
Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка. Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину
В данном случае получается 14 штук
Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.
Высота подступени находится делением высоты на полученное количество ступеней.
Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.
Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:
- дуб;
- бук;
- клен.
Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.
Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.
Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.
Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.
Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.
В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.
Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.
Изготовление ступеней: доска – фанера
Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?
Выбор между доской и фанерой не значителен, отличительной характеристикой являются:
- Последующая отделка.
- Прочностные качества.
В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

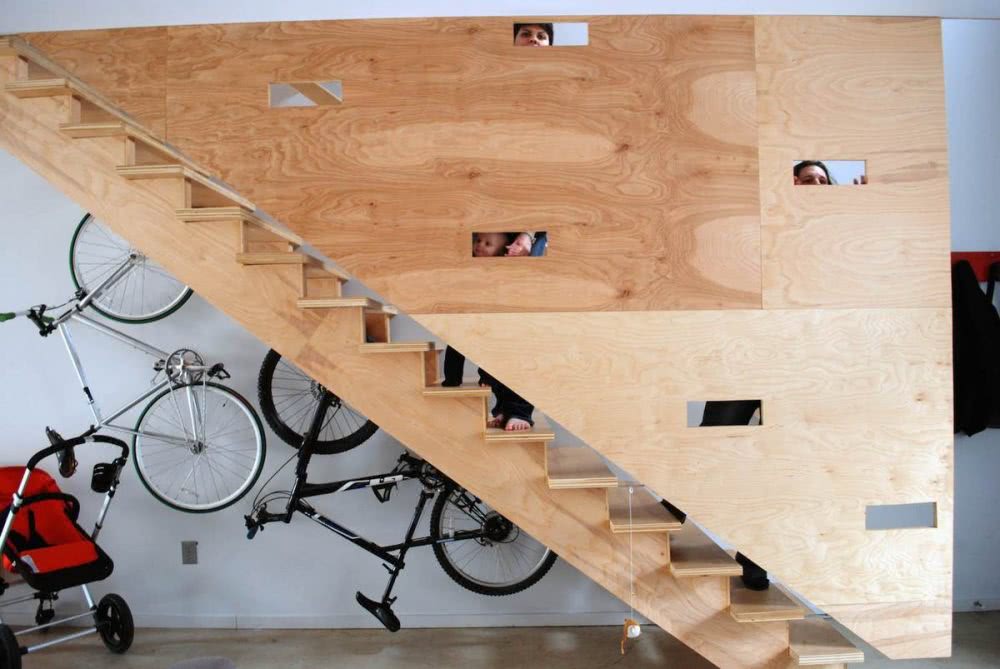

Ступени из фанеры
Ступени из древесины
В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

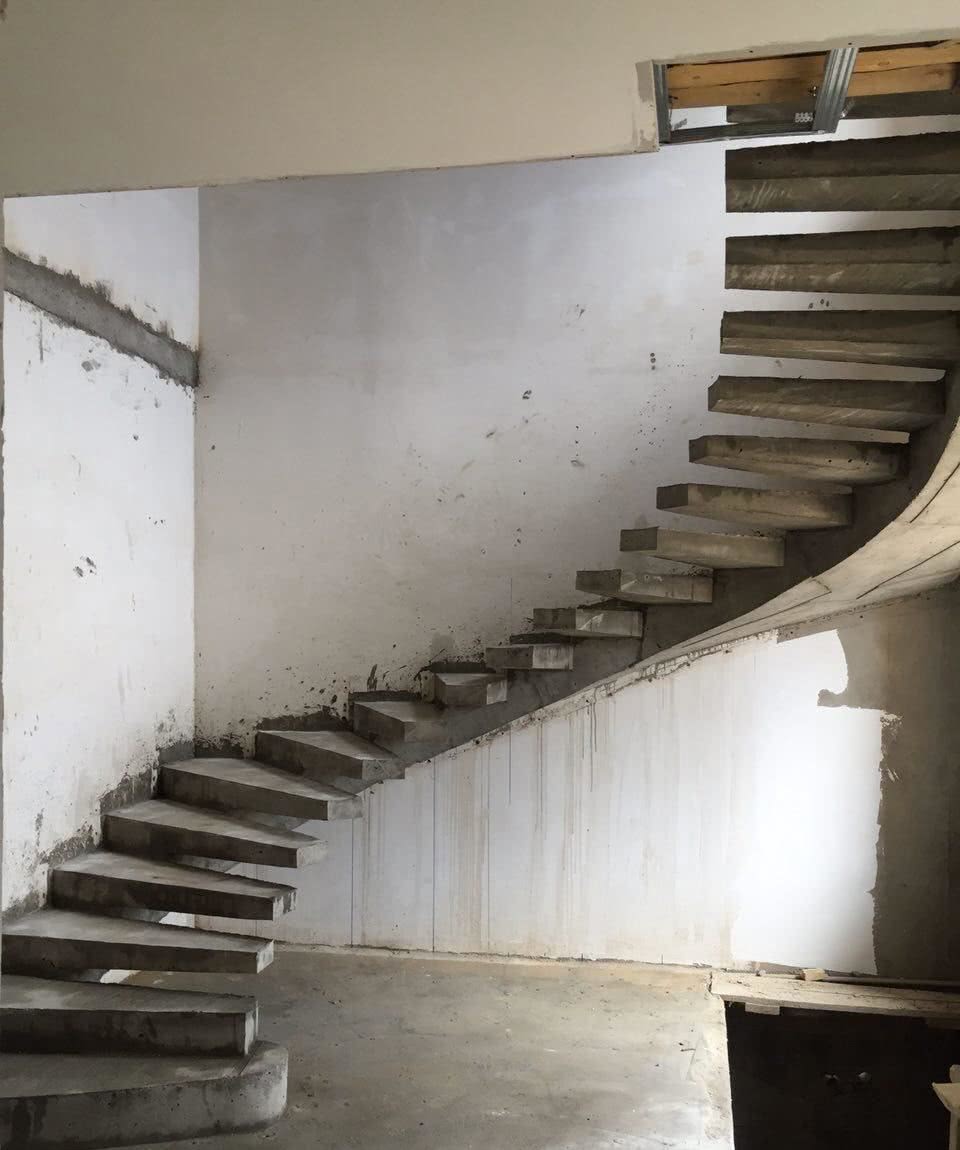

Ступени на бетонном косоуре
При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.
Деревянные ступени на бетонном косоуре
Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.
Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!
Виды косоуров
Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:
-
Металлические;
Лестница на металлических косоурах
-
Деревянные;
Лестница на деревянном косоуре
-
Железобетонные.
Лестница на железобетонном косоуре
Остальные типы косоуров используются в лестничных конструкциях достаточно редко.
Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:
-
Ступени укладывается поверх косоура;

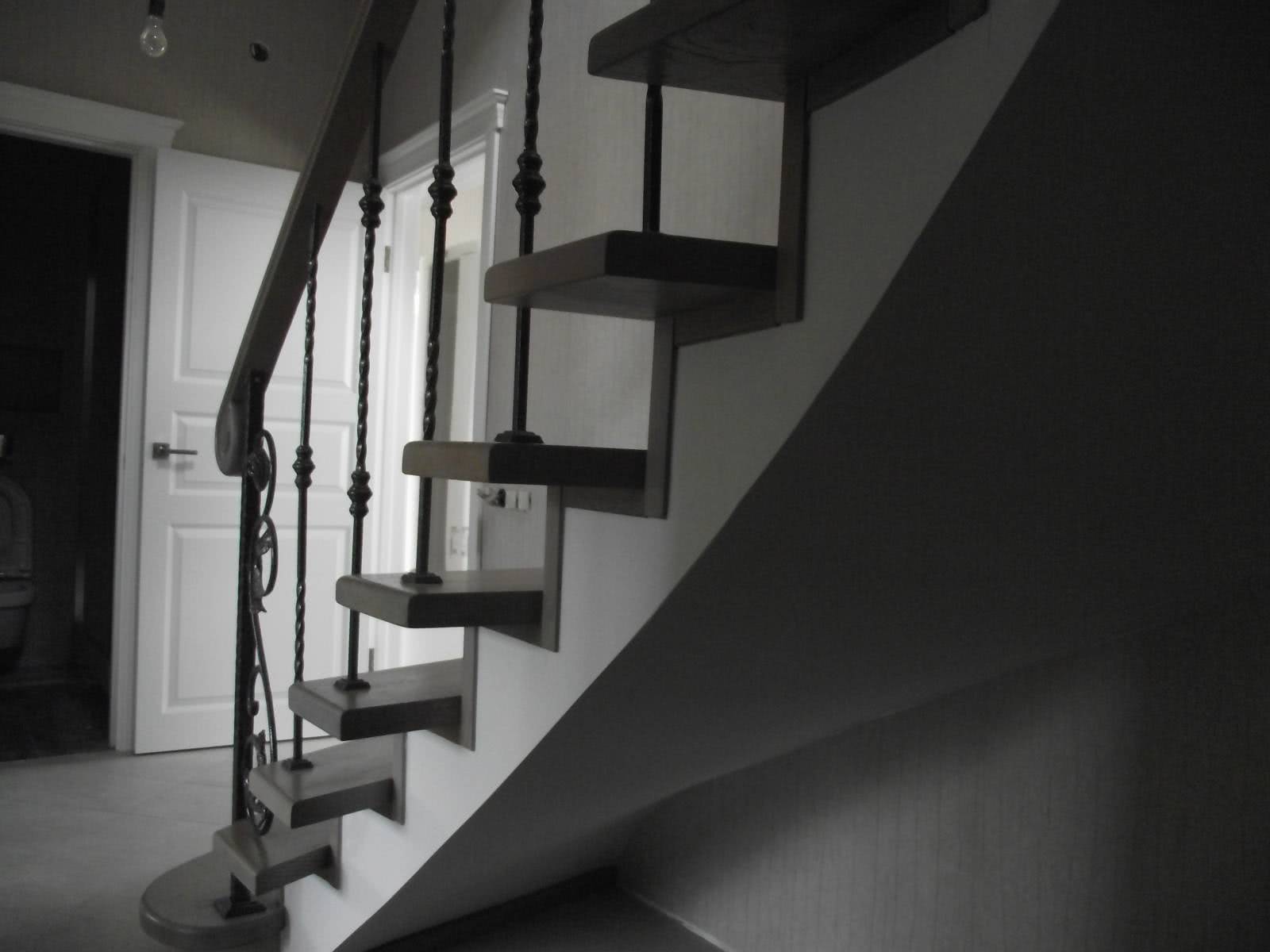

Монтаж ступеней на косоуры
-
Для ступени, на косоуре выполняют специальную подложку (для большей горизонтальности).
Варианты крепления ступеней на косоуры
Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.
Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.
Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.
Ступени на бетонном косоуре
Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.
Ступени на железном косоуре
Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.
Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.
Приобретать косоур рекомендуют исключительно совместно с лестничной конструкцией, так как они должны быть совместно рассчитаны по прочности и максимальным нагрузкам.
Комплект сборной лестницы на косоуре
Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям
