Подробная инструкция по сборке самодельного котла на отработанном масле

Другие производители масляных котлов

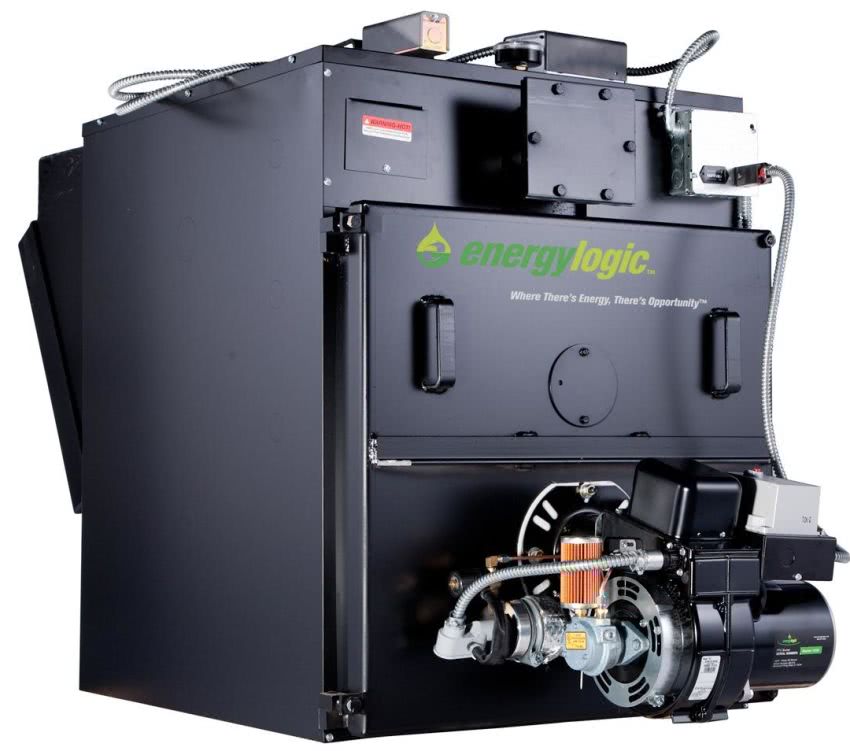

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством исполнения, надежностью и долговечностью. Модели имеют мощность 41-218 кВт. Теплообменник работает на влажном эффекте, охлаждая воду. Это исключает образование точек прогара и способствует замедлению износа металла.

В вентиляторной горелке располагается специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания горючего. Аппараты имеют возможность подогревать топливо перед попаданием его в форсунку. Котлы оборудованы реверсивной двухходовой топкой.

Теплообменник котла Energylogic работает на влажном эффекте, охлаждая воду

Китайские установки котельные на отработанном масле Norteс имеют мощность 15-7000 кВт. Благодаря наличию сетчатого фильтра горючее поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной сдвижной регулировочной заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner изготавливает котлы мощностью 24-595 кВт. Устройства имеют систему плавного розжига и опцию регулировки подачи топлива, что способствует большой экономичности.

Двухходовые котлы корейского производства работают на основе одноступенчатых горелок OLB. Они имеют мощность 15-1600 кВт. Устройства оборудованы регулятором давления, с помощью которого настраивается расход горючего на форсунку, что определяется вязкостью топлива. Имеют функцию защиты системы в случае неисправности одного из элементов котла.

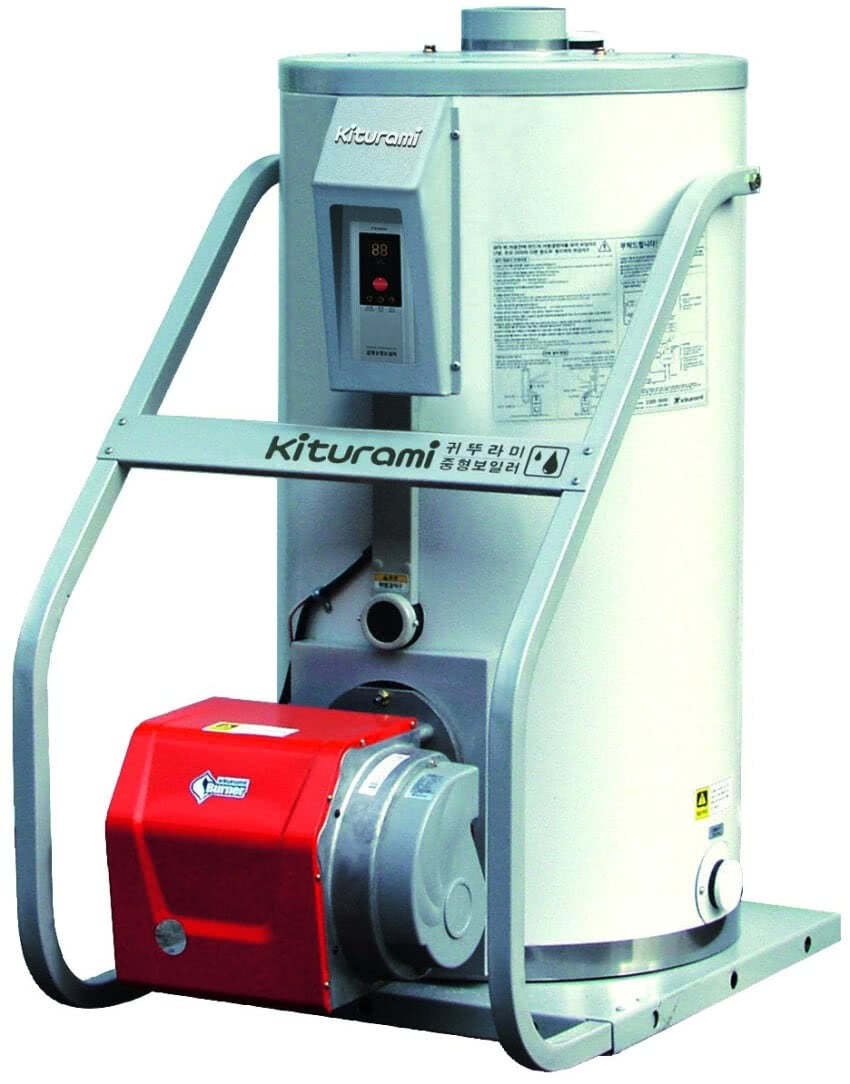

Корейские котлы Kiturami работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы. В зоне вторичного дожигания котлы имеют горелку с технологией аэродинамики циклонного потока.

Котлы Kiturami оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы

В настоящее время отопление на отработанном масле пользуется большой популярностью. Это в первую очередь связано с экономической целесообразностью такого варианта. Котлы на отработке характеризуются рядом отличительных преимуществ, однако устройства заводского исполнения имеют достаточно высокую стоимость. Чтобы сэкономить, аппарат можно изготовить самостоятельно, изучив все тонкости процесса.

Как сделать котел на отработке своими руками

Сделать отопительный прибор может каждый. Для этого потребуется некоторое время и сноровка в обращении со шлифмашиной и сварочным аппаратом. Самодельные котлы имеют среднюю мощность 5-10 к Вт, этого достаточно для обогрева помещения в 40 м².

С готовым корпусом

Делая отопительный прибор, самостоятельно нужно помнить, что он представляет собой 2 прочных металлических короба, которые соединяет воздуховод, представленный перфорированной трубой.

Отопительный прибор с готовым корпусом соединяет воздуховод.

В нижнем коробе сверлятся отверстия, через которые масло попадает в испарительную камеру. А к верхнему коробу присоединяется дымоотводная труба. Далее схему можно усложнять различными узлами: насосом, воздушным компрессором, капельной подачей и т.д.

Легкий вариант

Для работы потребуется листовая сталь (4 мм, не меньше) или отрезок трубы большого сечения, обладающий толстыми стенками, арматура с сечением 8 или 10 мм, тройники, труба, которая будет служить воздуховодом, сгоны и полудюймовые углы, стальные переходники, компрессор, расширительный насос и бачок. Из оборудования будут использованы: термостойкий герметик, асбестовое полотно, шлифмашина и сварочный аппарат.

Для примера можно взять данные оборудования, которого хватит для обогрева гаража.

Корпус — труба большего сечения, обрезанная шлифмашиной до высоты 2 м. Труба с меньшим сечением делается высотой в 20 см. Затем готовится крышка корпуса, в которой проделывается отверстие под дымоход.

Котел представляет собой цилиндрический прибор.

Далее в другой пластине вырезается отверстие для соединения с частью малой трубы, после чего получается дно отопительного прибора.

К нему приваривается труба меньшего размера, чье дно закрывается еще одной круглой пластиной. Затем производится сборка корпуса, накрывание его с обеих сторон пластинами и сварка деталей по кругу. Арматурные прутья послужат ножками изделия.

В трубе просверливаются вентиляционные отверстия. После чего прибор представляет собой цилиндрический котел с маленьким резервуаром внизу. Далее шлифмашиной внизу цилиндра вырезается дверца. Сверху на агрегат крепится дымоход и закрепляется.

Маленький, но мощный

Потребуются:

• циркуляционные насосы — 2 шт. для подачи переработанного масла;
• специальная горелка;
• воздушный компрессор;
• котел, оснащенный расширительным баком;
• отрезки труб, которые станут магистралями;
• маслостойкий шланг для подачи топлива из бака.

Камера принудительного испарения делается из толстостенного отрезка трубы (должен выдержать температуру до 400°С). В ее центре располагают трубку маленького диаметра, в которую благодаря вентилятору поступает воздух.

Камера испарения делается из отрезка трубы.

Масла, насыщенные кислородом, сжигаются в камере, тем самым нагревая теплоноситель, циркулирующий в трубах.

Самым важным является настройка капельной подачи топлива. Такой механизм чувствителен к присутствию твердых примесей в масле. Для нивелирования проблемы устанавливают автомобильный фильтр на нижний конец топливозаборного шланга, который меняется ежемесячно.

Фильтр, предназначенный для частичной фильтрации, не подойдет.

Особенности изготовления горелки

Своими руками сделанная, должна иметь незначительный размер, а внешне она станет напоминать газовый баллон. К корпусу сверху и снизу фиксируются отрезки трубы, которые выполнены из металла. Укрепить их необходимо посредством сварки, а расположить — противоположно по отношению друг к другу. Нижний отрезок нужен для того, чтобы подавать масляно-кислородную взвесь в отделение, где осуществляется горение. Верхний отрезок используется в роли раструба горелки. Из него извергается факел пламени со значительной температурой. Для того чтобы обеспечить поток воздуха в конструкцию для образования пламени, применяется бытовой пылесос, использовать необходимо тот, что обладает значительной мощностью.

Обзор производителей котлов отопления на отработке

Заводская горелка на отработанном масле

Надежное отопление на отработанном масле, отзывы о котором носят в большинстве положительный характер, невозможно без заводской горелки. Именно от нее будет зависеть безопасность и эффективность работы теплоснабжения дома. В настоящее время на рынке преобладают зарубежные производители этого вида оборудования. Это связано с трудоемкостью производства и относительно низким спросом у российских потребителей на котлы отопления на отработке. Большинство моделей предназначены для теплоснабжения больших помещений, и их мощность превышает 60 кВт. Но несмотря на это можно организовать отопление на отработанном масле в частном доме и с помощью менее производительных горелок.

Котлы Clean Burn

Американская компания специализируется на производстве мощных котлов на отработанном масле. Ее продукция пользуется спросом в котельных для отопления 2-3 многоквартирных домов. Минимальная мощность котла составляет 200 кВт. Особенностью является уникальная форма теплообменника, обеспечивающая 95% КПД.

Горелки Kroll

Немецкий производитель профилируется на изготовлении горелок, работающих на отработанном масле

Важно, что инженеры компании учли специфику отопления дома на отработанном масле – горелка может быть установлена практически на любой тип твердотопливного котла. Помимо этого она имеет уникальную систему разогрева топлива, чтобы его вязкость была приближена к идеальной

Особенностью является обязательное наличие сжатого воздуха, который может быть генерирован с помощью компрессора. Это обязательное условие для организации отопления на отработанном масле своими руками.

Этот российский производитель является одним из немногих, кто смог сделать по-настоящему уникальное отопительное оборудование на отработанном масле. Их отопительный котел «Жар-20» номинальной мощностью 30 кВт может быть установлен в частном доме. Он не занимает много места, и при этом учтены все меры безопасности для парового отопления на отработанном масле.

Цена на оборудование от вышеописанных производителей зависит от мощности котла (горелки), ее конструкционных особенностей.

Прежде чем приобрести определенную модель котла рекомендуется ознакомиться с отзывами на отопление на отработанном масле. Они помогут составить объективную точку зрения на эффективность работы конкретного оборудования.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

• Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.

Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.

Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

• Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.

Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.

Организация подачи масла в горелку

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

• Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.

Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.

Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.

Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

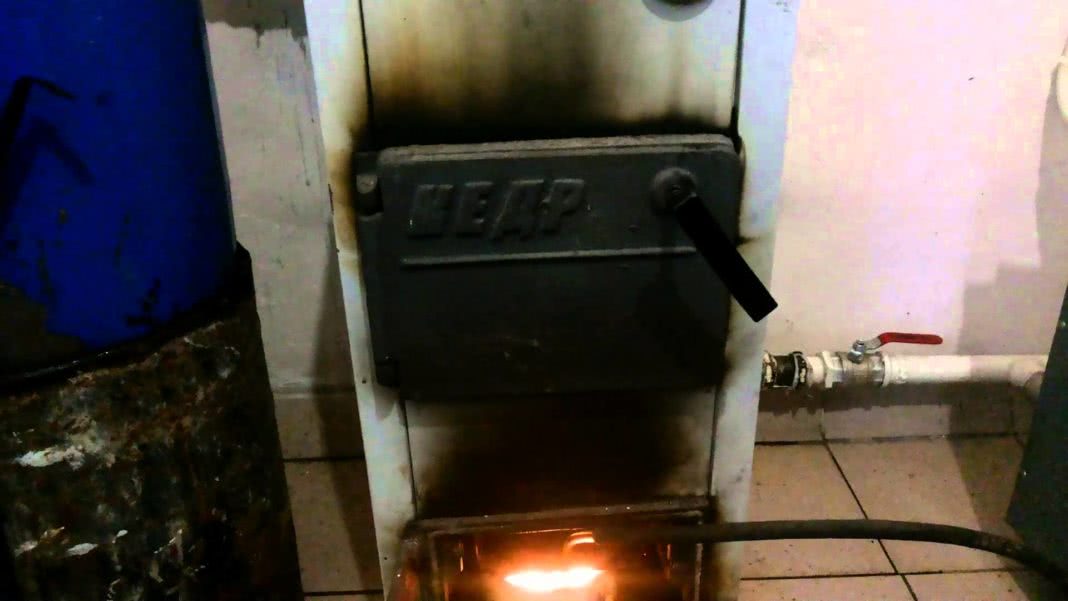

Отопительный котел на отработанном масле

Редко кто из рядовых обывателей не слышал о том, что существует практика сжигания отработанных масел в специальных установках с целью получения тепловой энергии для обогрева помещений или здания в целом. Самодельный котел на отработанном масле можно встретить чуть ли не в каждом гараже, а на станциях обслуживания автомобилей и подавно.

Между тем многие домовладельцы тоже проявляют интерес к данному виду энергоносителей и желали бы приобрести для обогрева своего жилища теплогенератор заводского изготовления. Возникает вопрос: какое же оборудование предлагают производители, чтобы организовать отопление дома на отработке?

Использование горелки на отработанном масле

Грамотная эксплуатация прибора улучшает финансовое состояние хозяина и срок жизни агрегата. Необходимо обеспечить его безопасное использование и своевременный ремонт.

Инструкция

Рабочий режим горелки подразумевает температурные перепады, что приводит к уменьшению просвета топливных магистралей и ухудшению степени сгорания топлива. Для увеличения эксплуатационного срока горелки на отработке составляют план профилактического и сервисного обслуживания, отображенного в инструкции.

Перед сезоном эксплуатации проводят:

• настройку режима сгорания нефтепродуктов;
• выявление и замену износившихся деталей;
• очищение либо смену фильтрующих элементов;
• анализ продуктов сгорания.

Перед сезоном эксплуатации проводят настройку режима сгорания.

Для объективности оценки используют приборы: манометр, газоанализатор, тест измерения сажи.

Техника безопасности

Для предупреждения пожаров и иных неприятностей при эксплуатации сжигающих топливо приборов соблюдают правила:

• территорию контакта с горелкой обстраивают: стены и потолок обивают металлом с асбестовой подкладкой и ограничивают доступ посторонних и случайных лиц;
• резервуар с запасом топлива размещают на безопасном расстоянии;
• при обнаружении протечек блокируют поступление горючих материалов;
• конструкцию электроизолируют во избежание искрообразования в зоне распыления масла;
• отопительный агрегат располагают в местах, исключающих образование сквозняков и воздушных завихрений.

Работающая горелка должна находиться под контролем назначенного лица.

Устранение неисправностей

В механизме горения топлива отсутствуют движущиеся части. Неисправности возможны только из-за накопления сажи, которую удаляют плановыми чистками. Электроприборы (вентилятор, привод маслонасоса, ТЭНы) ремонтируют или заменяют на рабочие экземпляры.

Неисправности возникают из-за накопления сажи.

Преимущества и недостатки самодельных котлов на отработанном масле

Достоинства:

1. Низкая стоимость самоделки. В цену заводского изделия помимо сырья и работы включены расходы фирмы.
2. Всеядность. Энергоносителями служат любые сорта масел и нефтепродуктов, вплоть до солярки и их смеси.
3. Постоянное улучшение производительности. Автор самодельной конструкции способен снизить эксплуатационные расходы путем модернизации котла (установки автоматики и пр.).
4. Удобство в ремонте и обслуживании. Хозяин подгоняет характеристики изделия к особенностям его использования.

Недостатки:

1. Отработка «грязнее» газа и электричества. Ущерб окружающей среде ощутимее.
2. Сгорание происходит при высоких температурах, что заставляет применять толстостенные заготовки.
3. Требуется изолированное помещение для установки котла и емкости для топлива из-за невозможности устранить запах нефтепродуктов.
4. Обязательна утилизация твердых отходов с соблюдением экологических требований.
5. Сложны разогрев и пуск агрегата.
6. Необходима обязательная очистка масел от примесей.
7. Коэффициент полезного действия заводских изделий выше из-за проведения предварительных инженерных расчетов.

Выбор конструкции отопительных приборов зависит от баланса положительных и отрицательных качеств.

Как сделать котел на отработке своими руками

Чтобы изготовить самодельный котёл на отработанном масле, нужно использовать газовый баллон, отрезать закругляющиеся части до размера 1 метр в высоту.

Фото: rpgrant.com.ua

Также понадобится:

• листовая нержавеющая сталь 1,5-3 мм или чёрная сталь от 4 мм для изготовления топочной камеры и пламенной чаши;
• трубку для подачи отработки из нержавеющей стали;
• жаровые трубы толщиной стенки от 3,5 мм;
• металлическую полосу 40х4 мм и асбестовый шнур для герметизации крышки;
• лист металла 3 мм для люка ревизии;
• для теплообменника подобрать сталь от 4 мм.

Когда все материалы в наличии можно начинать процесс изготовления:

1. Сперва сваривается теплообменник. Для этого нарезаются жаровые трубы диаметром 32 мм.
2. К теплообменнику присоединить патрубки.
3. Отверстия под ревизию и дымоход вырезаются во втором баллоне. Далее приваривается штуцер диаметром 114 мм, и делается горловина с крышкой.
4. Обе ёмкости свариваются в единый корпус. Сверху должна быть стальная полоса для уплотнения, а щели заполняются асбестовым шнуром.
5. По чертежу делается дожигатель. В отрезанном торце баллона выполняются смотровые отверстия и монтажные отверстия для установки дожигателя.
6. На крышке должны быть ручки. Трубу дожигателя можно приварить или герметично прикрутить болтами.

Снизу конструкция закрывается крышкой с отверстиями. По центру выводится маслопровод. Далее изготавливается пламенная чаша.
После того, как самодельный котёл собран, к дожигателю приваривается колено, и устанавливается вентилятор. Рекомендуется изолировать котёл негорючей минеральной ватой.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

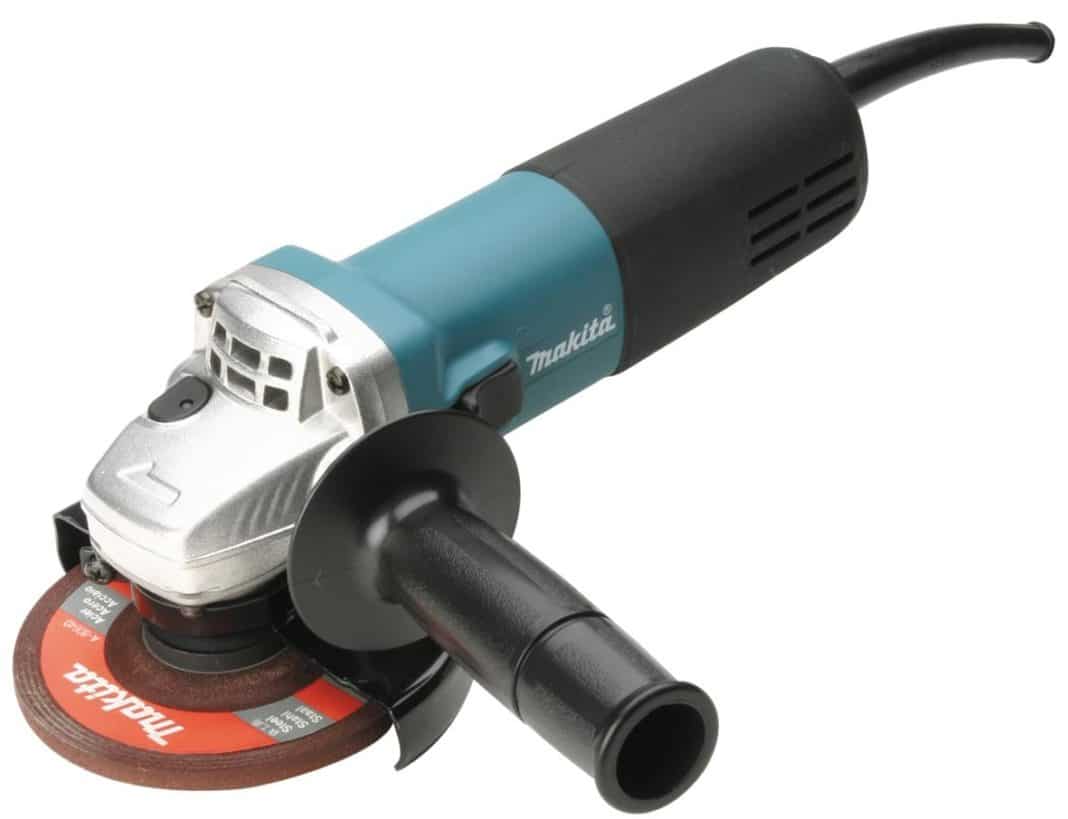

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Достоинства и недостатки

Хозяева, решившие обзавестись котлом на отработке, приводят в его пользу следующие доводы:

• Практичность. Агрегат окупает себя уже в первый отопительный сезон благодаря низкой цене топлива. Оборудование обойдется еще дешевле, если собрать его самостоятельно.
• Экономичность. Сжигание отработки обходится дешевле, чем использование газа, электроэнергии, твердого (уголь, дрова) или дизельного топлива, пеллет.
• Автономность. Жилье не завит от централизованных систем отопления и горячего водоснабжения.
• Экологичность. Современные котлы от европейских и отечественных производителей создают меньше выбросов, чем аналоги на твердом топливе. Продукты сгорания нетоксичны и не несут опасности для окружающей среды (при условии правильной настройки работы).
• Быстрый разогрев. Благодаря принудительной конвекции котел быстро поднимает температуру в доме.
• Надежность. Устройство отличается простой конструкцией с минимальным набором деталей. Это снижает вероятность поломки, что означает повышение надежности.

Автоматическая горелка для больших объемов работИсточник bestpechi.ru

Дополнительные бонусы. Работа котла на отработке не требует постоянного присутствия человека. Возможна установка в качестве резерва основному отоплению дома.

В работе устройства присутствуют следующие минусы:

• Для прибора необходимо выделить отдельную техническую комнату с эффективной системой вентиляции и пожарозащитой.
• Агрегат нуждается в регулярном, часто ежедневном обслуживании. Причиной служат особенности топлива, содержащего примеси.
• Дополнительные расходы. Чтобы продлить период эксплуатации, котел дополняют фильтром, задерживающим примеси. По мере загрязнения фильтр меняют на новый.
• Энергонезависимых горелок на отработанном масле не бывает; все они нуждаются в электричестве, поскольку по технологии бытовым устройствам для сжигания отработки нужен наддув и подогрев.

Похожие записи:

Монтаж насосной станции: полезные рекомендации Где и когда лучше бурить скважину на участке Норма потребления Как сделать крышу на бане: делаем монтаж крыши своими руками Давление в системе отопления: какое должно быть в многоэтажном и частном доме Устанавливаем раздвижные двери своими руками. типы и комплектация дверей
