Козлы для дров из металла
Главным преимуществом станка для распилки дров из металла – это высокий уровень прочности, хорошая устойчивость и долгий срок службы. Так как данное устройство будет изготавливаться своими руками в домашних условиях, понадобится следующие материалы и рабочие инструменты:
Пример складных металлических козлов для распилки дров
- В качестве основания лучше всего использовать профильную трубу или уголок размерами диаметра, равными 50 мм в количестве 5 штук.
- Небольшой брус из дерева длиной до 10 см и размерами 50х59 мм.
- Основной инструмент для работы – это электрическая болгарка или ножовка по металлу.
- Так как понадобится сделать небольшую планировку перед началом работ, в качестве измерительного инструмента подойдёт строительный сантиметр или обычная рулетка.
- Обычный мелок.
- Крепёжная система будет собрана из болтов или приварена сварочным аппаратом к стойке и ножкам.
Перед началом сборки необходимо составить точный эскиз планируемых козлов. После выбранных размеров можно переходить к подготовке балки основы, на которой заранее должны быть нанесены места, где будут привариваться ножки и рожки.
После делаются замеры и отрезаются остальные части конструкции. Если планируется мобильные козлы, то соединения стоит делать разборными при помощи болтов. Если же станок должен быть стационарным, до достаточно приварить составные части друг к другу. В конце на продольную основу крепится деревянный брус по всей длине, что поможет избежать контакта металла с пилой.
Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)
Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.
Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.
С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.
Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:
- деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
- деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
- металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
- различные предметы, отправленные в металлолом.
Предлагаем ознакомиться О преимуществах огурца Тёща, технология выращивания
Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:
необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей
важно правильно рассчитать наклон опорных элементов для удобства применения
При сборке главное учитывать размерность оборудования, которая зависит от:
- роста человека,
- параметров будущего приспособления,
- крепость и размеры дерева, требующего обработки.
В зависимости от этого будет определяться продолжительность затраченного рабочего времени.
Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.
На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.
При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.
Возможно, сделать упор из лесины, который можно установить в любом нужном месте.
Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:
- деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
- брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
- такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
- брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
- саморезы в количестве 30-40 шт. для крепления деталей.
- морилку, краску или лак для защиты козлов от гниения брусьев.
Также можно использовать любой подручный материал, подходящий для сооружения козлов.
Для сборки вам нужно подготовить следующий инструмент:
- ножовка – для распила и выравнивания поверхности бруса,
- уголок – для контроля ровности элементов, важных для устойчивости конструкции,
- графитовый карандаш для нанесения необходимых отметок,
- шуруповерт или отвертка для закрутки крепления,
- молоток,
- стамеска,
- рулетка,
- кисть малярная (4-5 см).
Другие варианты козел
Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.
Именно таких, кроме крестообразных, больше всего выпускается промышленно.
Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.
Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:
И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.
В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.
Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.
Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.
Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.
Виды
Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:
Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.
Критерии выбора
Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время
Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена
От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.
Особенности использования инструментов при работе на козлах
Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.
Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

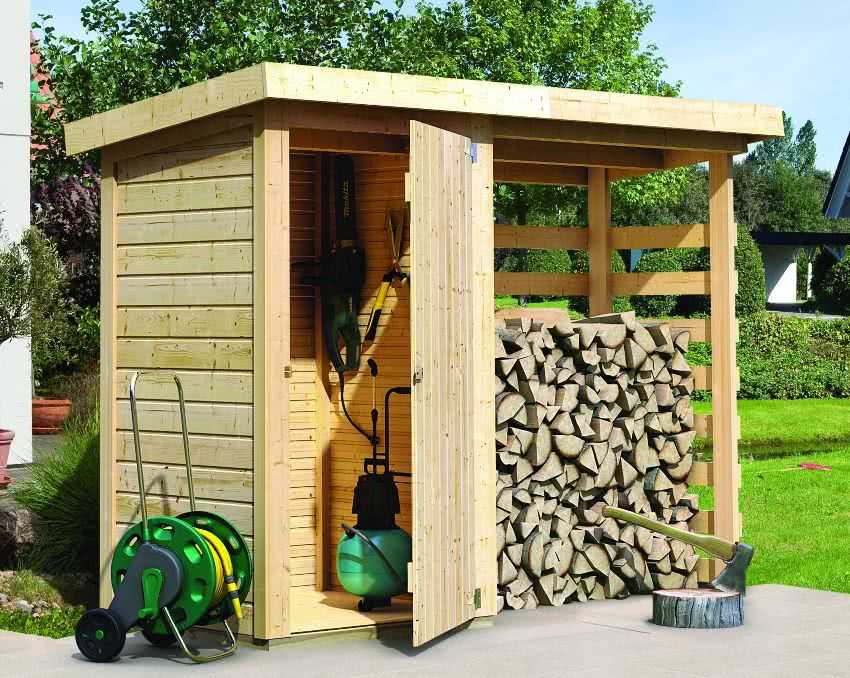

Как сделать дровницу с фундаментом: завершающий этап
После сборки каркасной конструкции можно приступить к ее обшивке. В первую очередь необходимо облицевать половой доской горизонтальные брусья, являющиеся основанием пола. Необязательно точно подгонять торцы досок друг к другу. Наличие небольших щелей не является монтажной ошибкой – это никак не помешает при эксплуатации поленницы. Кроме того, щели будут способствовать проветриванию дров.
При выборе вида кровли лучше всего остановиться на односкатном варианте. Такая конструкция отличается простотой исполнения и требует меньше материалов. При желании можно сделать и двускатную крышу. Определиться с вариантом кровли помогут фото дровниц для дачи. Своими руками рекомендуется организовать над входом в поленницу небольшой козырек. Это позволит обезопасить дрова от дождя, идущего под углом.
Как правильно выбрать кровельный материал для разного типа крыш (прочитать подробнее)
Для изготовления козырька чаще всего используют торцевую доску. Она фиксируется к передней части кровли посредством специальных плашек. Последовательность действий для организации козырька выглядит следующим образом: торцы плашек необходимо срезать (под углом), после чего нужно состыковать с ними доску. Данная операция требует дополнительной фиксации, которую обеспечивают подпорки.

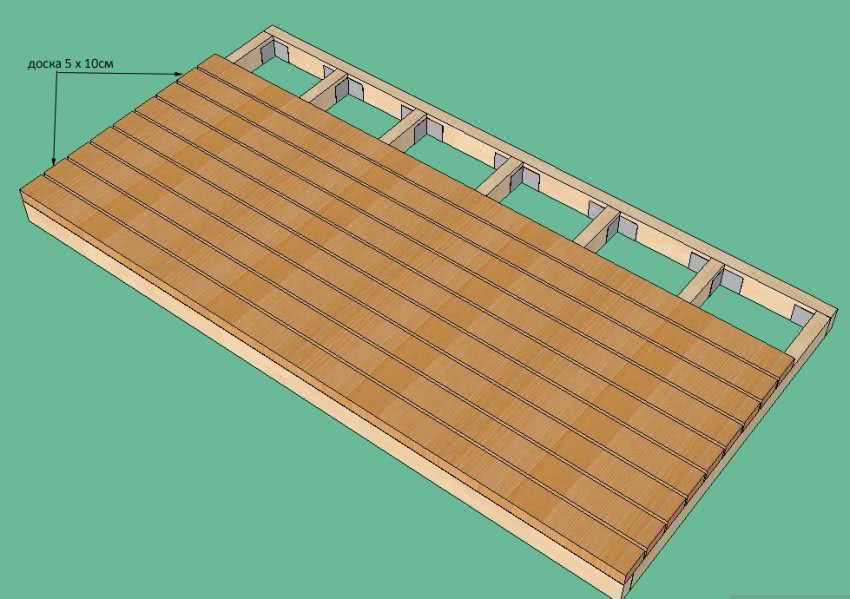

Половой доской облицовывают горизонтальные брусья, являющиеся основанием пола.
Материал обшивки подбирается в зависимости от индивидуальных предпочтений хозяев, бюджета, а также с учетом общей концепции участка. Современный рынок предоставляет большой выбор сырья, с помощью которого можно воплотить в жизнь любые дизайны дровников на даче. Фото конструкций, выполненных в разных стилистических направлениях, помогут вам выявить плюсы и минусы каждого варианта.
Чаще всего домашние мастера выбирают наиболее бюджетный и простой вариант обшивки – доски. Облицовка каркаса поленницы данным материалом производится с помощью саморезов. Шаг доски должен быть таким, чтобы между отдельными деревянными деталями сохранялась небольшая щель. Если в качестве обшивки был выбран деревянный брус, тогда можно организовать более широкие зазоры (2,5-3 см).
Если следовать инструкции и изучить фото- и видеоматериалы, не должно возникнуть проблем при самостоятельном возведении подобного сооружения. Это позволит ответить на вопрос о том, как построить дровяник своими руками. Проект, составленный перед монтажом, должен включать в себя все нюансы.
Облицовка каркаса поленницы доской производится с помощью саморезов.
Как и деревянные элементы каркаса, облицовочные доски необходимо обработать антисептическими веществами и гидроизоляционной пропиткой. Для того чтобы продлить эксплуатационный сок конструкции, в которой будут храниться дрова, рекомендуется окрасить ее краской или покрыть лаком. Это защитит древесину от гниения и разрушительного воздействия факторов окружающей среды.
Как сделать своими руками козлы для распиловки дров двуручной пилой
Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.
Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков. Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм
Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.
Для того чтобы сделать козлы для пилки дров, нам потребуется:
Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».Саморезы 5х100 мм, всего порядка 30 шт.Пропитка «Биозащита».
На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».
Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм. То есть вместо 50 мм делаем пропилы на 48 мм
Так брус войдет в паз с усилием, и вся конструкция будет прочнее
То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.
Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.
Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.
Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.
Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту. Куски трубы крепятся между собой под углом 45°
Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали
Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.
Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.
Чистка дымохода своими руками Домашняя мини сауна в квартире своими руками Как высушить подвал и погреб от сырости Как вывести плесень в квартире
Самостоятельное изготовление строительных козлов: Инструкция +Фото и Видео
Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.
Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.
Общие сведения
В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:
- Дерева,
- Металла,
- Смешанные (дерево и металл).
Какими бывают козлы
Строительные подмостки бывают двух видов:
- Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
- Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.
Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.
Монтаж
Для монтажа понадобится:
- Схема,
- Рулетка ( для замеров деревянных полотен перед началом работы),
- Пила (используется для того, чтобы распиливать доски),
- Карандаш (для разметки),
- Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
- Шурупы,
- Болты, гайки и т. д.
- Уголок столяра,
- Деревянный материал.
Схема сборки
- На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
- Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
- Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
- И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
- Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.
Особенности козлов из металла
Разновидности металлических лесов:
- Штыревые,
- Хомутовые,
- Рамные,
- Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)
Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.
Подготовительный этап
В первую очередь требуется подготовить чертеж конструкции. Оптимальная высота «козла» для ручной пилки дров варьируется в диапазоне 90 — 110 см, на такой высоте не придется работать в полусогнутом положении, а значит спина будет не так уставать. В нашем случае у «козла» предусмотрены крестообразные опоры из брусков длиной в 1 метр, соответственно, распиливаемое бревно будет располагаться на высоте около 90 см.
Доски и бруски для сборки «козла» должны быть сухими, без деформаций и сучков (иначе при нагрузке они могут просто лопнуть). Чтобы конструкция успешно выполняла свои функции на протяжении долгих лет, древесину следует защитить от гниения и разного рода вредителей. Для этого деревянные заготовки, напиленные в размер, дважды обрабатывают антисептиком с перерывом на сушку. Так – же можно дополнительно покрыть заготовки водостойким лаком.
Приспособление для распиловки мелких дров. Дровопил: приспособление для нарезки дров своими руками
Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.
Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое
В чём преимущества такого приспособления как дровопил?
- не устают руки и спина;
- заметно повышается производительность заготовки поленьев;
- экономия топлива в процессе работы;
- исключается затупление режущей цепи об землю;
- приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
- цепь пилы удобно править, не снимая бензопилу с приспособления.
В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.
Как сделать дровопил – приспособление из бензопилы для нарезки дров?
Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Данное приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.
Понадобится:
- трубки железные;
- уголок 45 мм;
- пруток диаметром 6 мм, длиной 80 мм;
- шайбы;
- болгарка;
- дрель;
- пружина или амортизатор любой резиновый;
- разметочный инструмент.
Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.
Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, был сделан из металла и сварен электросваркой из трубок и основания из 45-го уголка. Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.
Режем уголки примерно по размеру подошвы бензопилы.
Свариваем уголки между собой.
Привариваем трубку (как вариант – металлическая ножка от старого стула).
Выставляем передний упор возле звездочки шины.
Свариваем трехногую конструкцию и распираем ее распорками.
Устанавливаем бензопилу на конструкцию и крепим рычажной механизм подачи бревна.
Между шиной и упором прокладываем шайбы, чтобы не терлась цепь.
Пилу можно зажать струбциной.
Спереди зажимаем к упорной планке болтами шину.
Регламент работ
Схема конструкции козла
После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.
Предлагаем ознакомиться Чертеж хорошего мангала
На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.
Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.
Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:
- 4 деревянных бруска среднего диаметра;
- металлическая труба длиной 1,5 метра;
- прочная веревка или трос;
- прочное сверло по дереву.
Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.
Конструкция козла для работы с бензопилой
Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.
Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.
Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.
Складные
В связи с тем, что заготавливаются дрова как правило, только к зиме, можно соорудить складные козлы, не загромождающие пространство. Или подобный станок сгодится для заготовки пиломатериалов с выездом. Для монтажа данной модели берутся такие материалы:
- Одна труба из металла длиной метр, полтора;
- Четыре деревянных бруса или доски шириной по 5см;
- Сверло для древесины;
- Закрепитель-ограничитель ножек – цепь, трос, ремни.
Четыре одинаковых бруска или доски размечают под сверление, диаметр для этого выбирается на пару миллиметров меньше диаметра трубки. Просверливаются сквозные отверстия. Доски соединяются попарно, чтобы угол готовый раскрытых козел составил 360-440 градусов. Получившаяся конструкция позволяет компактно складывать ножки в одну плоскость.
3 Металлические козлы для распила дров
Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:
- профильный уголок 50х50 мм, трубу аналогичных характеристик;
- болгарку, ножовку по металлу;
- измерительную рулетку;
- мел;
- соединительные болты, сварочный аппарат.
Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.
Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.
Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.
Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.
Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.
