Самостоятельное изготовление заборных креплений без приваривания

Оглавление

Какие металлические изделия используют для опор

В качестве столбов можно использовать металлическую прокатную трубу — круглую или квадратного сечения

. Не стоит применять для опор металл толщиной меньше трех мм, и диаметром меньше пяти сантиметров. При больших нагрузках на конструкцию применяют трубу диаметром 10 сантиметров.

Если трубы длинные, то их можно распилить на отрезки нужного размера при помощи болгарки. Есть и более современный вариант металлических опор – винтовые сваи. Этот вариант столбов простой в установке, тем более благодаря винтам, они хорошо держаться в земле.

К сведению: Металлические столбы 60х60 – цена будет зависеть от диаметра и толщины металла, но ориентировочно и круглая и квадратная труба стоит от 50 рублей за погонный метр.

Забор из профнастила своими руками: фотоотчет

Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.

Кроме того пошли такие материалы:

  • на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
  • на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
  • лаги 30*30 мм;
  • каркас ворот и калитки 40*40 мм;

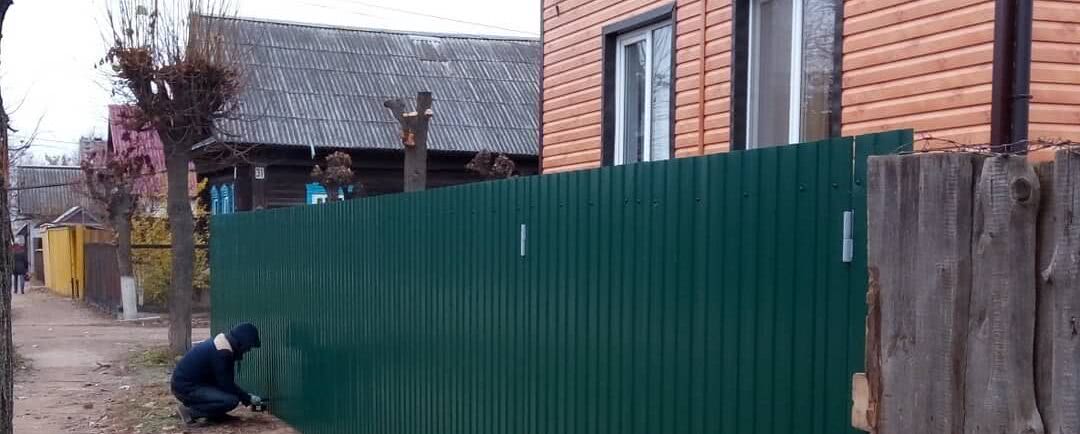

Готовый забор из профнастила своими руками строил один человек

Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.

Вид изнутри на готовый забор

Подготовка металла

Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.

Трубы нужно очистить от ржавчины

Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.

Установка столбов

Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.

Бур для лунок под столбы

Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.

Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.

Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом

Правильно выставить столбы — это очень важно, иначе весь забор перекосит

В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.

Так зафиксировали рубероид

После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.

Опалубка для цоколя

Установка перемычек

Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.

Варим перемычки

После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.

Ровно установленный крепеж — тоже красиво

После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.

Финальный вид забора из профлиста, сделанного самостоятельно

Как вы поняли, особо сложного ничего нет

Важно выставить ровно столбы и приварить каркас. Это и есть основная задача. Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.

Монтаж распашных ворот сварным способом

Перед тем как делать ворота, составляется схема, в которой нужно указать размер проема, месторасположение петель, засовов и крепления поперечин. Чертеж разрабатывается с учетом вида автомобиля и ширины дорожного покрытия, которое подходит к дому.

Чаще всего выбираются следующие размеры:

  • высота ограждения – приблизительно 2,3 м;
  • длина полотна – не больше 1,9 м.

Каркас

Для монтажа потребуются:

  • трубы для рамы 50х35 мм;
  • опоры – профиль квадратного сечения (80х80 мм);
  • профнастил (порезка производится на заводе или можно раскроить материал своими руками);
  • уголок 30 мм;
  • цемент;
  • крепежи (саморезы, болты);
  • заклепки для облицовки конструкции;
  • ножницы;
  • акриловая краска;
  • уровень, линейка, лопата;
  • сварочный аппарат;
  • электродрель.

Сварка створок

Монтаж опор

Если на дачном участке уже находится ограждение с металлическими опорами, то сваривать элементы каркаса с петлями можно на них.

Эскиз

Крепление отдельных опор может производиться так:

  1. Опорная труба покрывается грунтом и окрашивается.
  2. Размечается ширина ворот, и бурятся 2 ямы глубиной 125–160 см.
  3. На дне необходимо сделать песчаную подушку.
  4. Далее происходит монтаж подготовленных опор и укрепление их арматурой.
  5. Выравнивание труб по уровню, заливка их цементом.
  6. Цемент затвердеет приблизительно через 12–15 дней.
  7. Петли устанавливаются, когда основание застынет.

Сборка рамы

Для сборки рамы подготавливается площадка (желательно около проема забора), которой хватит для укладки створок.

Сварочные работы

Пошаговая инструкция:

  1. Когда создан эскиз, то с учетом этого чертежа нарезается металлическая труба (50х35 мм) под острым углом 45 градусов.
  2. После этого каркас нужно уложить и прихватить с помощью сварочного аппарата.
  3. Далее требуется померить ширину каркаса и диагональ.
  4. Если нужно, то откорректировать положение труб.
  5. Затем производится окончательная сварка.
  6. По внутреннему периметру каркаса приделывается уголок.
  7. Для повышения прочности на каждом углу крепят «косынки» – металлические треугольники.
  8. К каркасу привариваются 2 поперечные трубы.
  9. С учетом схемы прикрепляются петли и засовы.
  10. Участки сварки шлифуются, обрабатываются грунтом и окрашиваются.

Шлифовка

Таким же образом можно сделать ворота на болтах.

Обшивка каркаса

Затем, когда конструкция полностью затвердела, приступают к облицовке профлистом. Лист аккуратно укладывается на раму и крепится с помощью саморезов либо заклепок.

Крепеж производят лишь на участках углубления «волны». Шаг между креплениями делается небольшой (на 1 метр профилированного настила требуется не менее 7 заклепок), поскольку створка обязана выдерживать сильный ветер и общую массу облицовки.

Далее ворота устанавливаются на петли, которые предварительно закрепляются на опоры.

Крепление

Во время монтажа нужно внимательно следить, чтобы сверху и снизу зазоры на ограждении были более 25 см. Свободное пространство внизу поможет обеспечить беспрепятственное открывание зимой. Зазор сверху даст возможность в дальнейшем установить декоративные элементы.

Фиксация прожилин к столбам

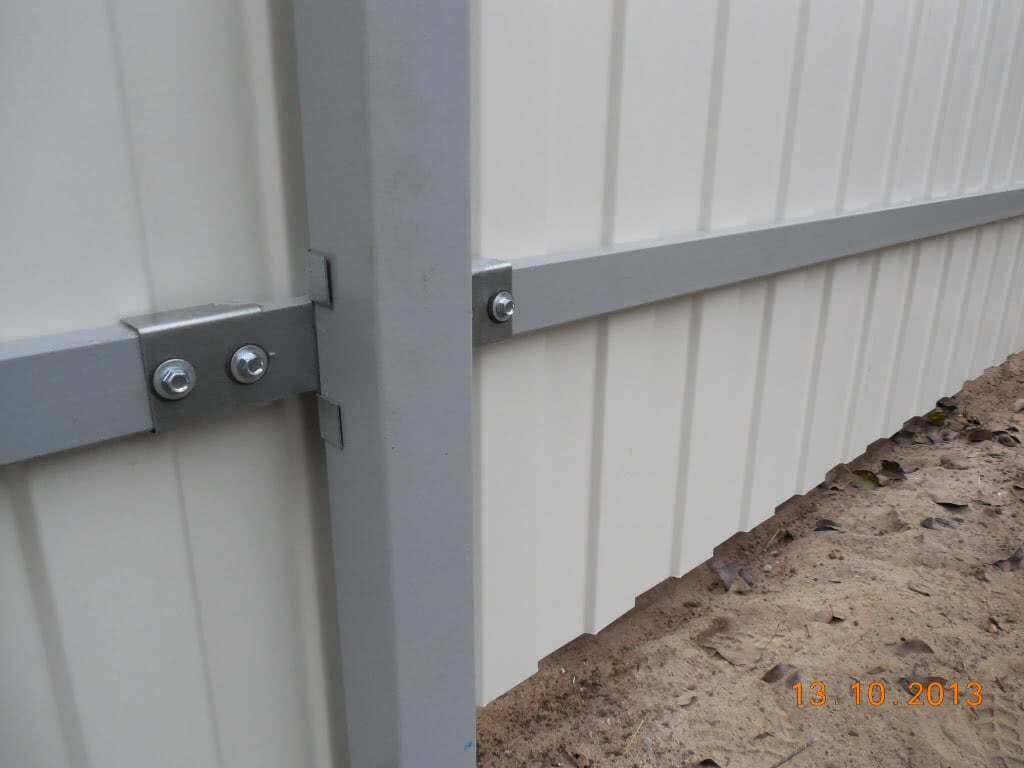

Кронштейны для крепления поперечин к столбам имеют Х-образную форму, края которых загнуты в виде буквы П. В них вставляются лаги из профильной трубы. На фронтальной стороне и загнутых частях имеются отверстия под саморезы или болты. Для сборки забора потребуются:

  • стандартные кронштейны для крепления поперечин на прямых участках;
  • угловые, устанавливаемые на поворотах;
  • торцевые, используемые для монтажа лаг на опорах ворот и калиток.

Иногда крепление прожилин к столбам осуществляется с помощью уголков, но такие конструкции получаются менее прочными и неприглядными по внешнему виду.

Перед началом сборки каркаса без сварки на опорах намечаются места установки кронштейнов. Для этого между ними натягиваются бечевки ниже верхнего края столбов на 20 см и выше уровня почвы на 30 см. При необходимости установки третьей поперечины ее положение намечается в средней части опор. Затем приступают к монтажу:

  1. Кронштейны прикладываются к меткам и прикручиваются через отверстия на лицевой стороне к столбам саморезами. Крепление болтами более прочное, но трудоемко. На поворотах ставятся угловые, а у ворот и калиток торцевые кронштейны.
  2. В пазы двух рядом стоящих опор вставляется необрезанная профильная труба 40×20×2 мм широкой полкой к стойке и закрепляется через отверстия в загнутых частях кронштейна. Точно также монтируется вторая лага.
  3. Следующие две прожилины после установки на столбах стыкуются с установленными. Стык закрепляется П-образной скобой, сделанной из профиля. Таким способом устанавливаются лаги по всему периметру.
  4. Собранный каркас зачищается, покрывается грунтовкой, окрашивается в 2 слоя эмалью по металлу.

Этот способ позволяет сэкономить значительное количество материала. При этом прочность каркаса не снижается. Если же стыковать поперечины на столбах, как рекомендуют некоторые мастера, то придется обрезать трубы по размеру пролетов. В итоге получается дорогостоящая куча металлолома, который некуда пристроить, а выкинуть жалко.

В кронштейны вставляются лаги из профильной трубы и крепятся саморезами или болтами

Забор из профнастила своими руками: фотоотчет

Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.

Кроме того пошли такие материалы:

  • на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
  • на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
  • лаги 30*30 мм;
  • каркас ворот и калитки 40*40 мм;

Готовый забор из профнастила своими руками строил один человек

Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.

Вид изнутри на готовый забор

Подготовка металла

Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.

Трубы нужно очистить от ржавчины

Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.

Установка столбов

Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.

Бур для лунок под столбы

Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.

Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.

Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом

Правильно выставить столбы — это очень важно, иначе весь забор перекосит

В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.

Так зафиксировали рубероид

После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.

Опалубка для цоколя

Установка перемычек

Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.

Варим перемычки

После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.

Монтаж профлиста

Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.

Ровно установленный крепеж — тоже красиво

После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.

Финальный вид забора из профлиста, сделанного самостоятельно

Как вы поняли, особо сложного ничего нет

Важно выставить ровно столбы и приварить каркас. Это и есть основная задача. Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску

Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.

Особенности монтажа заборных планок

Несмотря на конструктивную простоту планок для ограждения, есть некоторые нюансы при их монтаже.

Пример готовых установленных планок для ограды

Необходимые инструменты

Для монтажа потребуются следующие инструменты:

  • строительный уровень и рулетка;
  • шуруповерт;
  • ножницы по металлу;
  • приспособление для соединения заклепками.

Замер

На первом этапе следует рассчитать необходимое количество материала для забора с учетом нахлестов при стыковании.

Чертежи с размерами планок для ограды

Крепление

Между собой детали скрепляются специальными заклепками. Для монтажа планок непосредственно к верху ограждения лучше воспользоваться самонарезающими винтами со сверлящим наконечником. В специализированных магазинах есть различная фурнитура, в том числе и крепежные элементы со шляпками соответствующие цвету материала забора. Длина винтов должна быть такой, чтобы при завинчивании сверлящий наконечник не касался противоположного конца планки. Крепление заборных планок можно осуществлять специальными заклепками, выбранными под цвет планок и профнастила. допустимо использовать обычные саморезы по металлу. Расстояние между креплениями должно быть примерно 30 см. Заборные планки, колпаки, парапеты – это не просто красивые элементы, завершающие монтаж ограждения. Ощутить всю практическую пользу доборных деталей можно в сезон дождей и зимой, когда они играют роль защитного зонта

Конечно, декоративность также важна, поэтому важно учитывать цвет, форму и другие внешние характеристики дополнительных деталей

Виды крепежей

Существуют различные комплектующие для фиксации профнастила на забор. Чаще всего для этой цели пользуются саморезами. Такое решение подойдет даже для неопытных, начинающих мастеров. Соединение на болтах (точнее, на самонарезающих шурупах) вполне надежно и гарантирует долговечность конструкции.

В отличие от простого шурупа такое изделие обеспечивает очень быстрое крепление. Причина очевидна: отпадает необходимость предварительно сверлить металл. Саморезы делают из углеродистых или нержавеющих стальных сплавов. В некоторых случаях для них применяют крепкие сорта латуни.

Никакого смысла использовать дорогостоящий крепеж кровельного класса нет. Вполне можно обойтись изделиями упрощенного вида с прессшайбой. К сведению: такие же метизы подходят и для фасадов домов. Они имеют специальное покрытие, сокращающее опасность коррозии. Полезно, если есть еще декоративный слой, точно соответствующий по окраске самому профлисту; в некоторых случаях практикуется дополнительное оснащение резиновыми прокладками.

Саморезы могут быть предназначены в основном для дерева либо для металла. Первый вариант имеет нечастую резьбу и оканчивается острым концом. Он подходит для присоединения листов толщиной 1,2 см. Изделия для монтажа на металл оснащаются более частыми нарезами и крепятся к основанию слоем до 0,2 мм.

Саморезы могут иметь:

  • головку в форме шестиугольника (она комфортнее шлицевой и выглядит гармоничнее);
  • крупную шайбу (она сокращает угрозу деформирования либо разрушения тонкого листа, повышает срок эксплуатации сильно нагружаемого метиза);
  • прокладку на основе синтетической резины (намного улучшающую защиту от протечек).

Брать для профлиста метизы с цинковым покрытием менее 12,5 мкм нет смысла. Если оно будет слишком тонким, устойчивость к атмосферным воздействиям не гарантирована. Длина изделий по металлу варьируется от 1,3 до 15 см, по дереву – от 2,9 до 8 см. Сечение будет соответственно 0,42-0,63 и 0,35-0,48 см. Масса в пересчете на 1000 единиц может варьироваться от 4 до 50 кг; нормативная прочность на разрыв – 100-150 кг как минимум.

Вскоре лист может оторваться и полностью разрушиться. Даже само удержание простыми шурупами недостаточно эффективно. Кроме того, только прокладка позволяет компенсировать локальное нарушение защитных покрытий. Количество крепежей определяется числом лаг и нахлестом.

В некоторых случаях используют кронштейны для профнастила. По умолчанию они имеют форму буквы V. Такие изделия позволяют присоединять инженерные системы. Кронштейны для настила с отверстием получают из оцинкованного металла толщиной 0,2 см. Величина отверстия — М8, М10 либо М12; предусматриваются такие же гайки-заклепки.

Кронштейн V-образной формы выполняется с приварными гайками. Для его изготовления применяют оцинкованный сплав толщиной 0,15-0,2 см. Подобное решение позволяет подвешивать инженерные системы к профлисту с малой волной. Чаще всего кронштейн имеет лишь расположенные по краям крепежные отверстия.

Иногда профлист монтируют с помощью заклепок, сечение которых варьируется от 3,1 до 6,7 мм. Крепеж вкручивают специальным пистолетом. Обычно расходуют 7-10 единиц метизов на 1 кв. м. Подобное решение позволяет отказаться от сквозного сверления (его проводят только с одной стороны)

При покупке заклепок надо обратить внимание на массу профиля (сообразно несущей способности крепежей)

Требования к соединительным деталям

На то, каким крепким и долговечным получится забор из профнастила без сварки, сильно влияет и качество соединительных деталей. Вот обязательные требования к ним:

  • Универсальность формы, позволяющая использование деталей с заборами на ровной местности и на уклоне
  • Защита от коррозии (оцинковка , полимерная окраска и другие способы обработки)
  • Защита от демонтажа – например, с помощью зашлифовки головок крепежных саморезов
  • Точное соответствие форме и размерам горизонтальных и вертикальных труб (именно поэтому рекомендуется заказывать каркас забора вместе с соединительными деталями)

Устройство забора из профнастила

Определившись с выбором, необходимо рассчитать, что и в каком количестве необходимо для выполнения работы по сооружению забора. Потребуются следующие инструменты и материалы:

  • аппарат для выполнения сварки;
  • дрель или шуруповерт с питанием от аккумуляторов;
  • мастерок и лопата;
  • цемент и песок со щебнем;
  • профилированные металлические листы и опорные трубы;
  • при необходимости обустройства фундамента потребуются доски и арматура.

Строительные работы начинаются с определения точного периметра ограждения, места расположения опор и входного проема в котором располагаются ворота и калитка. Разметка участка наносится на чертеж. Забор сооружается по схеме, показанной на рисунке:


Схема забора из профнастила

Необходимое для строительства забора количество опорных столбов, листов профнастила и поперечин определяется следующим образом:

  • число промежуточных опор вычисляется делением периметра ограждения на длину отдельной секции с округлением в меньшую сторону;
  • количество листов профнастила получается делением периметра на полезную ширину листа;
  • необходимое для двухрядного расположения поперечин количество труб определяется делением периметра на длину трубы с округлением в большую сторону и удвоением полученного результата.

Примерная стоимость материалов для составления сметы приведена в следующей таблице:


Стоимость материалов для забора из профнастила

Смета составляется с учетом необходимого количества тех или иных материалов, суммированием их стоимости определяются общие расходы на сооружение ограждения.

Преимущества и недостатки заборов из профнастила

Готовые заборы и ограждения из профнастила, собранные без применения сварки, имеют массу положительных качеств. Их основными преимуществами являются:

  1. Прочность, долговечность, износостойкость. Конструкции подобного типа не боятся влаги, не поддерживают горения, не выцветают, выдерживают механические нагрузки и способны противостоять всем негативным проявлениям окружающей среды. Срок службы заборов из профнастила от 20 до 50 лет, в зависимости от толщины защитного слоя.
  2. Легкость и универсальность. Обуславливают простоту монтажа и ремонта секций, из которых состоит конструкция. Такие заборы можно собирать на любой местности, учитывая архитектурные особенности. Забор не требует дополнительного ухода, его не нужно постоянно перекрашивать и мыть. Удельный вес материла удобен при проведении строительных работ.
  3. Невысокая стоимость. Делает продукцию доступной для разных слоев населения.
  4. Отсутствие необходимости в специальных навыках для установки. Смонтировать забор без сварки можно самостоятельно, используя при этом минимальное количество инструментов (в ряде случаев достаточно шуруповерта). Крепежные элементы также являются доступными по стоимости.
  5. Экологичность. Сталь – инертный материал, который не выделяет вредных веществ в атмосферу.

Помимо преимуществ, у профнастила имеются недостатки, которые необходимо учитывать. В случае наличия микротрещин существует вероятность появления ржавчины в поврежденных местах. Поэтому при покупке материала следует быть предельно внимательными.

Рекомендуется обращать внимание на целостность упаковки. Кроме того, повышенные требования предъявляются к точности крепежа, обеспечивающего соединение профлиста с опорными столбами

Готовую конструкцию защищают от вандалов при помощи саморезов с нестандартной головкой.

Обустройство забора из профлиста без сварки

Забор из профнастила на деревянных лагах и металлических столбах

Конструктивно заборы из металлопрофиля без сварки состоят из таких элементов:

  • опорных столбов, которые должны быть надежно установлены в пробуренные скважины;
  • перекладин (лаг), соединяющие столбы между собой;
  • профлистов, прикрепленных к лагам.

Необходимые материалы и инструменты

Монтажу профлиста предшествуют работы по установке опорных столбов и сборке каркаса будущего ограждения. Кроме металлических труб круглого или квадратного сечения, понадобятся специальные элементы крепления для забора из профнастила без сварки:

  • Металлические поперечные лаги квадратного сечения.
  • Кронштейны с отверстиями для крепления листов профнастила.
  • Торцевые заглушки (при необходимости).
  • Крепеж для забора без сварки (винты или болты М6 длиной не менее 20 мм, саморезы или заклепки).
  • П-образные декоративные планки, устанавливаемые на верхний торец листов.

Способ крепления перекладин без сварки

Устанавливая забор из профлиста своими руками без сварки, необходимо подготовить следующий инструмент:

  • ручной садовый бур или мотобур;
  • лопату;
  • емкость для приготовления бетона;
  • отвес;
  • строительный уровень;
  • шуруповерт;
  • болгарку.

Для бетонирования столбов или заливки фундамента нужно запастись цементом, песком и гравием. Не помешает также наличие грунтовки, антикоррозионного состава и краски для профнастила – с их помощью маскируют дефекты, появившиеся при монтаже листов, и закрашивают срезы листов (при необходимости).

Установка опор

Установка опорных столбов в бетон

Ограждение из профнастила относится к категории легких конструкций, которые не нуждаются в закладке мощного основания. Оптимальными для них считаются:

  • мелкозаглубленный фундамент, глубиной 30-40 см;
  • бетонирование опор, скважина для которых должна иметь глубину не менее 1/3 высоты опорных столбов + 10-15 см на гравийно-песчаную подушку.

Опоры располагают согласно предварительно составленной схеме, причем сначала устанавливают базовые столбы и только потом промежуточные. Добавить прочности опорам можно армированием фундамента или отдельно стоящих опор. В фундамент закладывают конструкцию из связанных стальных прутков, а в отдельно выкопанные скважины помещают стакан из стальной сетки, охватывающий опору.

Фиксация перекладин

После того как бетон затвердеет (для этого понадобится не менее 5-ти дней), приступают к сборке каркаса забора. Для разборного соединения его элементов используют кронштейны с отверстиями, которые необходимо прикрутить к опорам. Если были применены готовые опоры, оснащенные специальными кронштейнами с отверстиями для крепления перекладин, последние прикручивают к ним. В этом случае в отдельно приготовленных держателях нет необходимости.

Крепят лаги к столбам забора без сварки различными способами:

  • с лицевой стороны – встык, что идеально подходит для сплошных заборов;
  • сзади – в тех случаях, когда запроектирован секционный забор;
  • сбоку – полотно профлиста крепится не только к лагам, но и к самому опорному столбу, в этом случае расход саморезов увеличится, но само соединение будет более надежным.

Монтаж профлиста на каркас

Крепление профнастила заклепками

Профлисты к лагам каркаса крепят специальными саморезами или заклепками

Важно правильно установить первый лист. Для этого:

  1. Определяют положение верхнего края листа и крепят его одним саморезом.
  2. Пользуясь уровнем, выставляют в нужное положение второй край и также фиксируют его саморезом.
  3. Вкручивают остальные саморезы, причем одно крепление должно быть в центре, а остальные – через каждые две волны. Крепление листа осуществляется через нижние волны.
  4. Все остальные листы монтируют аналогичным образом с нахлестом на последнюю накрывную волну предыдущего листа. Между собой листы соединяют через верхнюю волну.

Завершают сборку забора из профнастила без сварки установкой заглушек на торцы опорных столбов и декоративных планок на верхние срезы всех листов. Крепят последние заклепками, подобранными в цвет листов.

Почему строители выбирают профнастил?

Кроме того, что стоимость профнастила является вполне доступной, использование этого материала в строительстве заборов предоставляет очевидные преимущества.

Прежде всего, установка забора из профлиста своими руками не представляет никакой сложности, кроме того, справиться с его возведением можно в кратчайшие сроки даже самостоятельно, без посторонней помощи.

Важным преимуществом является отсутствие большого объема земляных работ и вес материалов, монтаж которых можно выполнять и в одиночку. При этом нет особой потребности в использовании специального инструмента: все необходимое легко может найти каждый домашний мастер.

Кроме того, нужно обратить внимание и на очевидные эксплуатационные преимущества заборов из металлопрофиля (профнастила), среди которых:

  • надежность конструкции, гарантируемая гофрированной формой листа, что обеспечивает довольно высокую устойчивость перед механическими воздействиями, а также перед ветровыми нагрузками;
  • высота забора, определяемая пожеланиями владельца участка, часто может достигать 4-5 и даже 7 м;
  • долговечность конструкции, срок службы которой составляет от 25-30 лет и более;
  • ремонтопригодность – в случае повреждения замена отдельного элемента забора не займет много времени, не станет большой проблемой даже подбор цвета изделия;
  • эстетические возможности – профнастил, несмотря на кажущуюся однотипность, вполне пригоден для возведения конструкций, имеющих привлекательный и даже декоративный вид. Часто в таких случаях материал комбинируют с другими строительными материалами: кирпичом, ковкой, деревом;
  • возможность выбора среди широкой цветовой гаммы листов профнастила;
  • отличная защита от уличной пыли и шума.

Установка столбов

В первую очередь монтируются опоры по углам и в местах поворота, а затем промежуточные. Порядок действий:

  • выкапываются или пробуриваются ямы глубиной 0,7 — 0,8 м;
  • устанавливаются опоры и вбиваются на 0,2 — 0,3 м в грунт;
  • строительным уровнем проверяется и, если есть необходимость, выравнивается положение по вертикали;
  • ямы засыпаются щебнем и заливаются раствором цемента.

Столбы для ворот и калитки устанавливаются в последнюю очередь. На глинистых почвах рекомендуется закладывать сплошной ленточный фундамент глубиной 30 — 40 см. Продолжение работ возможно через три дня, когда бетон затвердеет.

Забор на винтовых сваях вместо бетонированных столбов обойдется дороже, но строится быстрее. При монтаже временных ограждений их можно использовать несколько раз. На слабых почвах это единственный способ создания надежного каркаса.

В первую очередь монтируются опоры по углам и в местах поворота, а затем промежуточные

Фото дизайна заборов из профлиста

Часто профилированный лист комбинируют с ковкой, иногда варят раму из профильной трубы, в нее монтируют профлист и все это украшают металлическими узорами — кованными или сварными. Еще вариант сделать ограждение нестандартным — установить волну не вертикально, а горизонтально. Небольшое, казалось бы изменение, а вид другой. Некоторые идеи в фотогалерее ниже.

Горизонтальный забор из профлистаКрасивое сочетание камня, ковки и красно-коричневого листаСтолбы из круглой металлической трубы, к ним с тыльной стороны приварены полосы, к которым крепится листВставки ковки и поликарбонатаЕще вариации на тему ковкиОкраска может быть неоднотоннойС нелинейным верхом нужно повозится

Комплектующие для забора

Если хомут — это важный элемент крепежа, то кованые детали и специальные планки — составляющие уникального дизайна. Декоративные детали закроют собой острые края профилированных листов. С таким дополнением ограждение станет безопаснее и привлекательнее.

Элементы ковки, закрепленные поверх полотна забора, выполняют не только декоративную роль, но и эффективно дополняют защитную функцию. Теперь вор не сможет легко перелезть через ограду.

Крышки для столбов — это реализация практичного решения. Их использование позволяет защищать трубы-опоры от попадания воды внутрь. Если упустить такой важный момент, то металл начнет разрушаться быстрее заявленного производителем срока. Декоративные крышки гармонично вписываются в дизайн ограждения. Вместо них могут использоваться заглушки.

Построить забор своими руками можно без дорогостоящей сварочной аппаратуры или услуг профессиональных специалистов. Все, что для этого требуется — правильно подобрать материалы и найти свободное время.

Источник

Монтаж калитки

Сделать калитку самостоятельно можно. Как и сам забор, сконструированный без сварки, калитка закрепляется при помощи механической фиксации деталей. С этой целью с оборотной стороны сначала прикручивается каркас. Он представляет собой профиль прямоугольной формы размером 40×20, которая монтируется по периметру листа.

Калитка подвешивается с помощью петель, их предварительно закрепляют на опоре. Полотно калитки к петлям присоединяется болтами. Саморезы для этого в итоге могут стать недостаточно надежными, и конструкция через некоторое время начнет выходить из строя.

Похожие записи:

Пуццолановый портландцемент: особенности и где применяют Укладка ламината по диагонали Профнастил под кирпич Системы водоснабжения и канализации: устройство, нормативные требования, применяемые материалы Что лучше выбрать для строительства дома: брус или газобетон Люк для погреба: схема, параметры и алгоритм действий
