Разновидности дымоходных труб

Дымоходная труба — это неотъемлемая часть системы отопления в частном доме. Чаще всего используются керамические, гофрированные, асбоцементные, а также сэндвич трубы, выполненные из нержавеющей стали.

Такой материал является самым распространенным для дымоходных конструкций. Это бюджетный вариант с функциональными характеристиками, не уступающими более дорогим аналогам.

Преимущества нержавеющих устройств:

качественный материал, защищенный от коррозии;
возможность эксплуатации при температуре более 500°C;
вес и размер меньше, чем у аналогов;
легко монтировать своими руками;
отсутствие проблем с тягой, т.к. продукты сгорания не оседают на гладкой поверхности;
невысокая цена.

Единственный недостаток — необходимость утепления конструкции в холодное время года.

Керамика — это дорогостоящий и качественный материал. Чаще всего производители дают гарантию на керамические изделия до 30 лет. Устройства данного типа защищены от коррозии, перепадов температур и конденсата. Одним из главных преимуществ является безопасность. Керамические изделия не позволяют продуктам сгорания попадать в помещение. Такой вариант сочетается с газовыми и работающими на жидком и твердом топливе каминами.

Металлические гофрированные устройства характеризуются низкой ценой и легкостью при монтаже. Существенным недостатком изделий данного типа является невозможность эксплуатации при высоких температурах. Это означает, что гофрированные трубы не походят для систем отопления с твердым топливом (уголь, кокс).

Асбоцементные изделия пользуются спросом еще с 20 века благодаря низкой цене. Однако устройства данного вида имеют недостатки, из-за которых лучше отказаться от этого варианта. Асбоцементные изделия не выдерживают высоких температур и имеют шершавые внутренние стенки, на которых оседает сажа. При засоре уменьшается тяга, что приводит к возможности возникновения пожара.

Особенности установки дымохода своими руками

Установить дымоотвод собственными силами очень просто. Перед монтажом дымоходной трубы требуется все правильно замерить, определить места стыкования и поворотов, что позволит рассчитать количество требуемых элементов.

Потом нужно проделать отверстия для дымохода в стенах, плитах перекрытия и крыше. Прокладывая дымоотвод в стенах нужно учитывать, что горизонтально не советуют проводить дымоходную трубу в стенах толщиной свыше 1 м. Если этого не избежать, то обязательно прокладывать трубу под углом. Расстояние между трубой и легковоспламеняемыми конструкциями не должно быть менее 38 см, иначе её придется дополнительно заизолировать.

Для быстрого монтажа дымохода и во избежание деформации нужно начинать монтажные работы от отопительного оборудования. Также запрещается прокладывать дымоход рядом с какими-либо коммуникациями (электросети, газопроводы и т.д).

https://youtube.com/watch?v=6KuY_7xE06M

Установка и крепление дымохода

Ни один отопительный прибор не может работать без хорошей системы отвода газов. Часто при постройке дачного дома забывают включить в проект дымоотвод. В таком случае приходится прокладывать его непосредственно через стену. Многие решают сделать дымоход своими руками. Данная проблема решается несколькими способами. Начиная от классических стандартных кирпичных кладок и встраивания в основной каркас дома, и включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются сложностью, материалами, затратами труда и времени, эффективностью и теплоёмкостью, способностью повышать КПД обогревательной установки.

Наиболее подходящим вариантом является конструкция из стальных труб – дымоход-сэндвич. Монтаж своими руками, как правило, затруднений не вызывает, если вы понимаете устройство дымохода-сэндвича.

Особенности конструкции дымохода через стену

Наиболее популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Широкое признание получили стальные сэндвич-трубы — они относительно дешёвы, просты в монтаже, имеют гладкую внутреннюю поверхность, и не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром меньше на 20-60 мм, а между ними расположен слой теплоизоляции из базальтовой ваты.

Особенности конструкции трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счёт:

пожаробезопасности;
теплоизоляции труб, которая в холодное время года препятствует образованию в них конденсата;
лёгкости в уходе: чистить трубы нужно намного реже, чем кирпичную конструкцию – стенки сэндвич-труб по сравнению с кирпичом более гладкие, что не только не даёт скапливаться налёту на стенках трубы, но и улучшает тягу.

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Отопление

Подписаться
Твинуть
Законтачить

статьи

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры

Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

«По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
«По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб

Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
Труба должна быть правильной округлой формы.
Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
Допускается 2‒3 мм недовара на конце модулей.

Стальной дымоход – минусы

Выбирая тематическую конструкцию, надо обратить внимание на некоторые недостатки:

Ускоренный нагрев металла, из-за чего нагреваются контактирующие с ним материалы;
Скопление конденсата, если труба не имеет горизонтального отвода.

Очевидно, что чертежи дымохода из металла обязывают прокладывать между трубой и смежными стройматериалами термостойкий изолятор. Также соседствующая со стальным дымоходом отделка должна быть жаростойкой.

Что касается конденсата, то он скапливается со временем. Для его слива в конструкции надо предусмотреть ревизионное дно. Уровень сажи зависит от качества покрытия дымохода. Оптимальный график чистки канала – два-три раза в год.

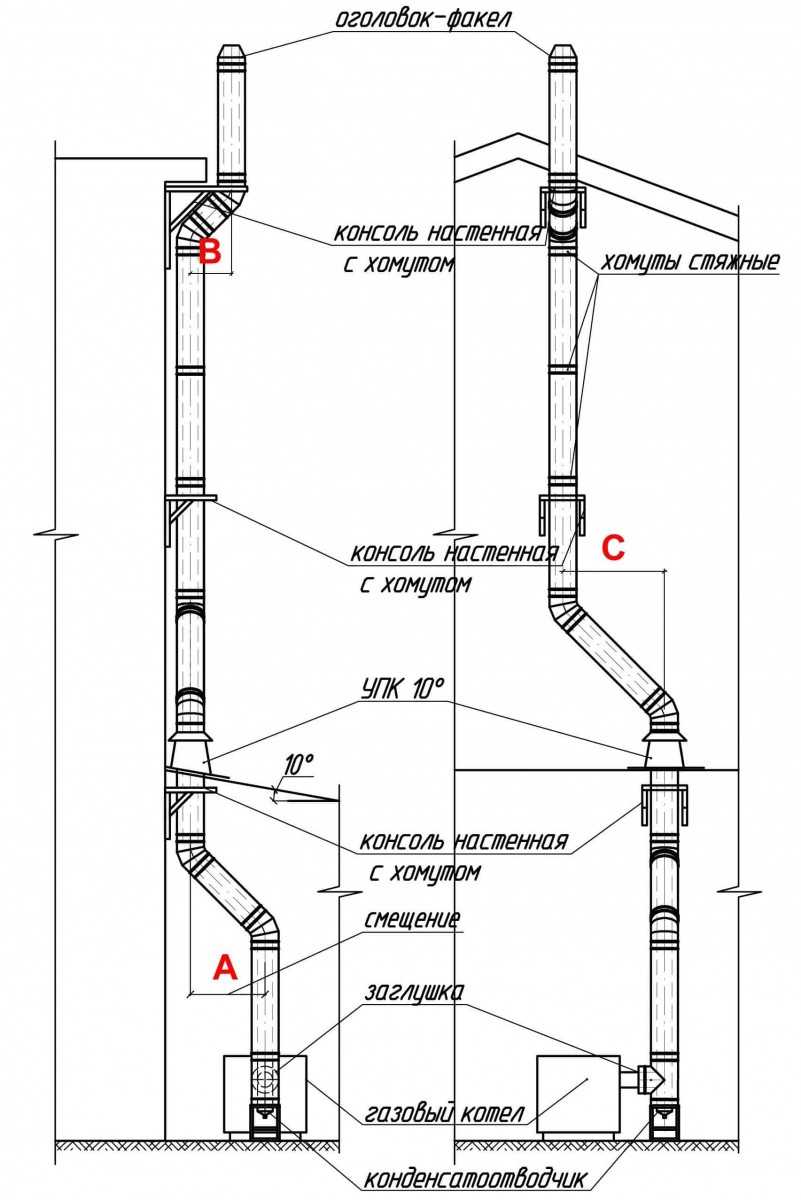

Дымоход по наружной стене — основные элементы

Самым главным элементом является отопительный прибор — котел, печь, дымоход, который напрямую влияет на основные параметры дымохода. Для возможности регулирования движения дыма необходимо реализовать отводы. Соединительные колена должны иметь указанную характеристику угла отклонения направления дыма.

Части отвода соединяют между собой с помощью вольфрамового электрода. В зависимости от конструкции и длины дымохода, количество элементов может быть совершенно разным. На данном этапе работ устанавливаются смотровые окна и заслонки. По желанию, заслонки можно установить в переходах, отводах или трубах. Здесь гораздо важнее помнить, что заслонки устанавливаются так, чтобы они не соприкасались со стенами трубы. В противном случае под действием высоких температур заслонку может заклинить.

Кроме того, понадобиться подставка под тройник. Используется труба дымохода из нержавейки квадратного сечения. Закрепляют подставку к стене с использованием дюбелей

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом.

Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции. Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Трубки для отвода конденсата или окна для ревизии устанавливаются в нижней или боковой части тройника. После сбора всех элементов, дверцу окна садят на силикон. Сами тройники могут быть цельными, сборными или проходными. В зависимости от типа их подключают под разными углами.

Для правильного монтажа дымохода следует использовать кронштейны. Их можно создать самостоятельно. Для этого берут трубы нержавеющие для дымохода

Так как важно выполнять требования пожарных норм, то на этом этапе важно правильно соблюсти расстояние от стены к дымоходу.

Дымоход по наружной стене — основные элементы

При этом особое внимание должно быть уделено расстоянию между стеной и дымоходом. Выход дымохода через стену монтируют с помощью тройников из нержавейки, с применением теплоизоляции

Эти элементы позволяют подключить отопительный прибор к дымоходу

В дальнейшем, тройники будут использоваться для отвода конденсата, чистки и ревизии элементов дымохода.

Советы по технике безопасности

Если есть возможность ощутимого увеличения давления в канале, места соединения на всякий случай закрывают еще и специальными муфтами. Часто при установке стальных труб применяют термостойкие герметики, которыми покрывают стыки. Чем изолированнее дымоход, тем правильнее тяга.

Несмотря на прекрасные изоляционные свойства «сэндвичей», в трубах при пересечении перекрытий происходит некоторая вероятность перегрева и воспламенения прилегающих к трубе материалов. Чтобы гарантировать определенный уровень противопожарной безопасности, советуют увеличить на стыках толщину слоя теплоизоляции.

Закрепить дымоход своими руками совсем несложно, для этого достаточно понимать устройство и знать основные правила техники безопасности. После установки необходимо правильно обслуживать дымоход и прочищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Имеются эффективные народные средства для очистки дымохода. Так, в последнее время часто советуют изредка протапливать печь осиновыми дровами: в результате получается мощное пламя, которое выжигает осадки на поверхности стенок трубы

Не стоит делать это часто, следует соблюдать осторожность, потому что часто это провоцирует пожары

Видеоматериал: герметичность дымохода из кирпича через металлочерепицу

Кровля из профнастила

Это актуальный материал, часто применяемый при проведении строительных работ. Однако при его использовании существует риск развития протечки, особенно при несоблюдении технических правил. Чтобы предотвратить такой исход, рекомендуется располагать его в вертикальном положении. Кровельное отверстие делается болгаркой, но необходимо следить за отсутствием на полученном профнастиле зазубрин и прочих неровностей.

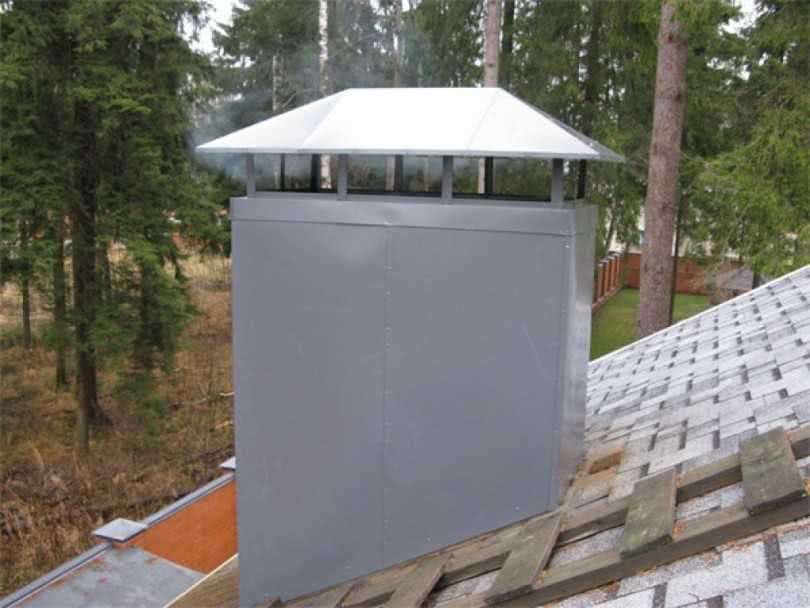

Как вывести прямоугольную трубу дымохода

В этой ситуации профессионалы рекомендуют привлекать оцинкованный лист:

Вырезание четырех планок для дальнейшего монтирования с каждой из сторон.
Укладка от нижнего края до карниза.
Приставить планки и крепление низа к обрешетке.
Обеспечить герметичность.

Выведение дымоотвода сечением в форме круга

В этом случае установка дымохода через крышу требует наличия рулонной битумной изоляции или одноименной фольгированной ленты. После этого устанавливается проходка, наклеивающаяся на обрешетку, и уплотняется термоустойчивым герметическим веществом. Если она выполнена из резиновой основы, повышается риск плавления, поэтому стоит поместить под него хомут и прокладку, способную выдерживать относительно высокие температуры.

Почему происходит появление конденсата

Смолистая жидкость, получаемая в результате соединения окислов и воды, называется конденсатом.

Как правило, он образовывается при снижении температуры. Через некоторое время жидкость начинает накапливаться на стенках трубы.

Чтобы уменьшить появление отложений в сэндвич-дымоходе, устанавливается специальный конденсатоотводчик. Это приспособление уже давно зарекомендовало себя с положительной стороны.

Нередко появление такого дефекта вызывает перепад температур. Конденсат может также возникнуть из-за осадков при закрытом выходном отверстием.

Кроме того, жидкость в сэндвич-дымоходе образуется при совместном выделении диоксид углерода и водяного пара и выходе скопившихся газов наружу.

Поскольку температура стенок намного меньше точки росы, начинает образовываться смола, оседающая внутри конструкции.

Если в дымовом канале смонтирован отвод конденсата, оседания липкого вещества не происходит. Но, к сожалению, такие приспособления встречаются очень редко.

Основные причины появления отложений:

неполное сгорание топлива;
низкая температура выходящих газов;
недостаточно сухое или совсем сырое вещество, являющееся источником получения энергии;
большая разница между наружной и внутренней температурами;
плохая тяга;
засор в металлопрокатных изделиях, из-за чего осуществляется сгорание выходного канала;
недостаточно прогретые трубы;
конструкция устройства не соответствует чертежам.

Нормальная тяга появляется только при очень сухом топливе: оно полностью исключает возникновение конденсата. Хорошо высушенная древесина дает возможность в самые короткие сроки прогреть любое устройство.

Как следствие, внутренняя поверхность стенок трубы останется чистой и без всевозможных отложений.

Когда топливо плохо высушено, при сгорании происходит низкая теплоотдача. Влажный материал становится причиной образования большого количества паров. Они устремляются внутрь трубы и оседают на стенках в виде конденсата.

По этой причине выбирать топливо нужно очень внимательно. Смолистые дрова, даже хорошо просушенные, могут спровоцировать появление на стенках дымохода смолистых отложений.

Наилучшим топливом для каминов и печей считаются колотые дрова, хорошо высушенные и содержащие минимум липкого сока растений.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

огнеупорные керамические кирпичи;
асбестовые трубы;
нержавейка;
сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

наклона плоскости кровли;
расположение канала на плане крыши относительно конька;
расположения окружающих построек и деревьев;
расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

возвышение трубы относительно конька кровли;
общую длину дымового канала от печки;
вид и габариты оголовка;
высоту дымохода относительно вентиляции, окон соседних строений.

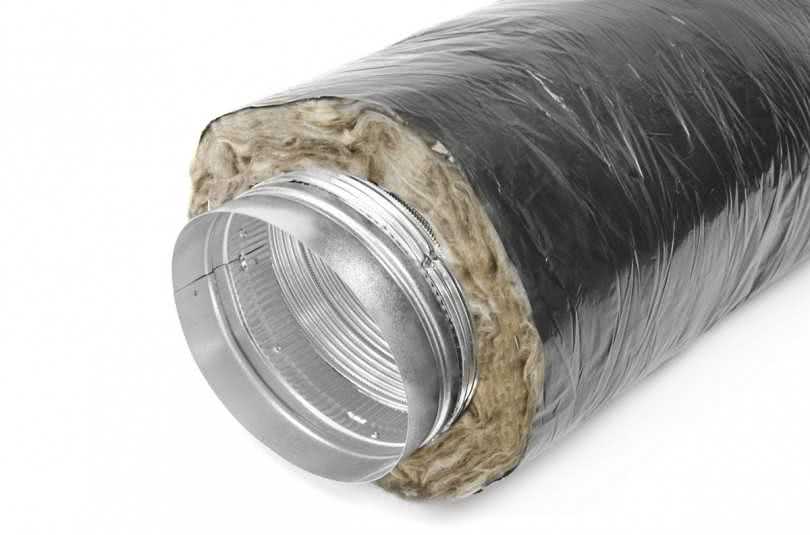

Технические характеристики сэндвич трубы

Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Виды

Сооружение дымоходной трубы производится строго с требованиями нормативных документов, в основном это касается надежности конструкции. Особенно важна прочность при установке сэндвич-дымоходов ввиду их большого веса и габаритов. Для этих целей используют кронштейны.

Различают несколько видов изделий:

Опорный кронштейн для дымохода крепится в самой нижней точке вертикальной линии. На него ложится вес всей конструкции. Он может оснащаться планкой с ревизионным отверстием и конденсатсборником.
Стеновой крепеж с хомутом и ножками определенной длины предназначен для фиксации трубы по всей длине.
Кронштейн телескопический выполнен в виде круглого хомута на одной ножке с крепежной пластиной. При этом длина ножки может регулироваться.

У первого типа есть уголковые опоры, которые способны обеспечить надежное удержание трубы. Вертикальные стойки уголка имеют отверстия для вкручивания анкеров. Стеновые детали состоят из 2 частей: первая включает хомут с ножками, а другая фиксируется болтами после того, как дымоход установлен на свое место.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
Банные печи могут разгонять температуру до 700 градусов.
Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
В дизельных агрегатах показатель ‒ 250 градусов.
Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь: https://docs.cntd.ru/document/1200098833.

Что советуют профессионалы?

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

базальтовое волокно;
вермикулит;
минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
Не нужно заливать массивное основание под печным устройством.
Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
Легкий вес деталей ускоряет сборку.
С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

Привычно, надёжно и быстро: строим кирпичный дымоход своими руками

Разновидности дымоходных труб

Особенности установки дымохода своими руками

Установка и крепление дымохода

Особенности конструкции дымохода через стену
