Крепление чугунных радиаторов

Оглавление

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото – стальной штыревой держатель.

  1. Штыревые держатели из литого чугуна.
  2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
  3. Штыревые кронштейны из стали.
  4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

  1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

Напольные стойки.

  1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

  1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.
  1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
  2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Модель кронштейна Длина, в сантиметрах Высота общая в сантиметрах (Н) Расстояние между нижним и верхним крюком в сантиметрах (А)
ЛК-КС/30 30 18 15.5
ЛК-КС/50 50 38 35.5
ЛК-КС/60 60 48 45.5
ЛК-КС/70 70 58 55.5

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

Крепление SMB.

  1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
  2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
  3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
  4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки – держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Особенности

Приборы просты. В основе – секция, созданная при помощи литья. Различаются по:

  • профилю канала;
  • количеству каналов.

Секции соединяются, можно собрать конструкцию любого размера.

Плюсы:

  1. Универсальность. Устойчивы к:
  • агрессивной среде, в отличие от конструкций из стали, алюминия;
  • коррозии;
  • повреждению мельчайшим фракциями, присутствующими в теплоносителе;
  • скачкам давления в системе.
  1. Длительная эксплуатация.
  2. Ремонтопригодность. Стальные конструкции невозможно нарастить, заменить неисправную часть. С чугунными, добавить/убрать секции быстро, просто.
  3. Доступность. Устойчивы к повреждениям, поддаются ремонту, приобретение компенсируется.
  4. Большой ассортимент. Не нужно путать старые чугунные конструкции с современными. Сделаны более качественно, не нуждаются в частом окрашивании. Для наружного оформления используют порошковое напыление. Чтобы они не портили общий вид комнаты, рационально использовать:
  • декоративное ограждение;
  • конструкции с «художественным литьем».

Недостатки:

  1. Инерционность. Явление вызвано низким показателем коэффициента теплопередачи. Противники чугунных радиаторов утверждают, что они долго «раскачиваются» перед нормальной работой. Дольше остывают, если котел отключится.
  2. Низкая теплоотдача.
  3. Большой вес. Усложняет перевозку, монтаж. Крепить чугунную батарею нужно на прочную основу. Если стена сделана из ячеистого бетона, то традиционные крюки рациональнее заменить несущим металлическим каркасом.

Как разобрать новый чугунный радиатор отопления

Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.

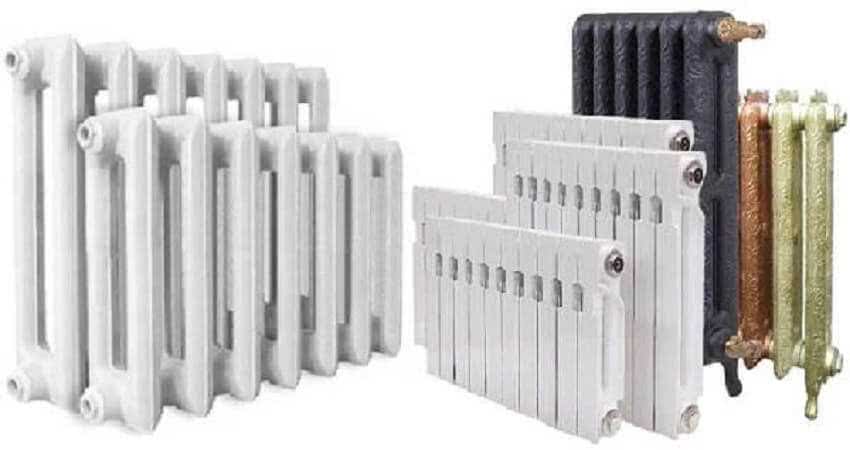

Новые чугунные радиаторы отопления

Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов

Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.

Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придётся подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.

Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.

Как отсоединить секцию у чугунной батареи

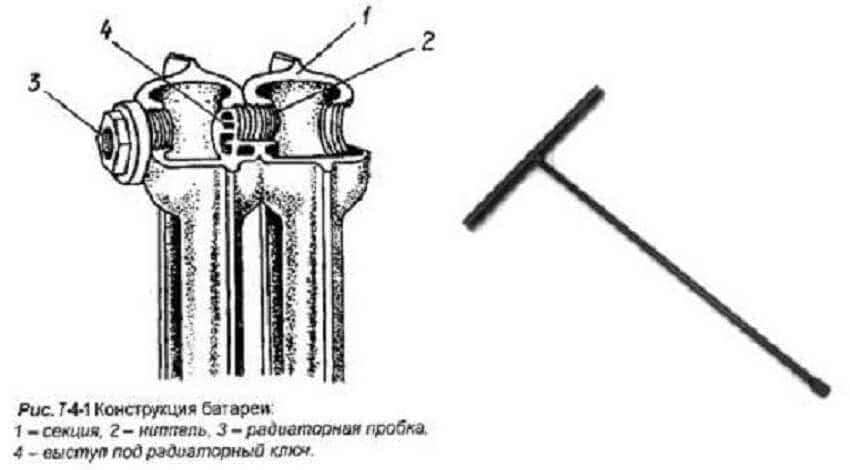

Радиаторный ключ Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.

Что необходимо определить, перед раскручиванием конструкции

Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.

Ниппель-гайка

Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.


Как отсоединить секцию у чугунной батареи

Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очерёдность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.

Способы крепления и количество элементов

Крепление чугунных радиаторов к стене – это первый этап действий по монтажу, от качества которого зависит дальнейшее подключение и качество работы всей системы. Хотя новые образцы батарей из чугуна имеют вес вдвое меньше своих старых аналогов, слабые кронштейны или неправильное крепление могут со временем стать причиной серьезной аварии. Поэтому следует очень внимательно выполнить эту часть работ, применив один из двух способов установки:

  1. Настенное крепление для чугунных батарей является самым распространенным. Как правило, их монтируют под окнами не потому, что так красивее или проще, а чтобы исключить запотевание стекол. Теплый воздух, поднимающийся от конструкции, создает своеобразную завесу, которая не пускает холодные потоки, исходящие от окна в помещение. Основные виды крепежных деталей при этом способе крепления, это:
  • Кронштейны из чугуна, которые изготавливаются так же, как и радиаторы, путем литья.
  • Фиксаторы из стали, расположенные на полосе из того же металла.
  • Штыревые крепления стальные длиной до 30 см. Они подходят для особенно тяжелых конструкций.
  • Самыми удобными являются регулируемые фиксаторы из стали. Они позволяют подбирать оптимальное положение батарее и менять его при необходимости.

Если стена кирпичная или железобетонная, то проблем с креплением не будет. Достаточно сделать отверстия в местах, где будут висеть кронштейны, вставить туда дюбеля и закрепить все цементным раствором. А вот как повесить чугунную батарею на деревянную стену или из гипсокартона? Для этого потребуются напольные подставки, которые возьмут на себя большую часть веса конструкции.

  1. Напольное крепление применяется как раз в тех случаях, когда стена недостаточно надежна для того, чтобы долго держать на себе вес чугунного устройства. В этом случае специальные напольные кронштейны монтируются в пол, а настенные крепления нужны лишь для того, чтобы держать радиатор в необходимой вертикальной позиции.

Выбрав один из способов крепления, можно приступать непосредственно к установке батареи.

Крепеж для радиаторов: чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Необходимые инструменты и материалы

Технология развинчивания и сборки чугунных батарей: а – ниппелями захватывают резьбу секций (2-3нити); б – закручивают ниппели, состыковывают секции; в – монтируют третью секцию; г – группируют два радиатора.

Замена или установка различных чугунных радиаторов может происходить в несколько этапов и совершенно разными путями. Чтобы осуществить этот монтаж, вам понадобятся:

  • перчатки;
  • защитные очки;
  • газовая сварка;
  • ключи монтажные;
  • прокладки резиновые;
  • отвертки;
  • радиаторные ключи (короткий и длинный).

Если вы решили произвести установку или замену самостоятельно, то будьте очень внимательными и соблюдайте правила техники и безопасности. Сварочные работы могут нанести вред.

Выбираем кронштейн для нового радиатора отопления

При самостоятельной установке или замене батарей появляется необходимость в подборе сопутствующего оборудования. Одним из элементов крепежа является кронштейн, позволяющий надежно зафиксировать радиатор отопления и тем самым обеспечить исправность работы всей системы. Фиксатор представляет собой оцинкованный стальной крюк с круглым или прямоугольным сечением, на другом конце которого имеется крепежная пластина или резьба.

Правильный выбор кронштейнов очень важен, поскольку нельзя допустить, чтобы оборудование однажды просело, рухнуло от внезапной сейсмической активности или от случайного удара.

Виды и применение держателей для радиаторов

Батареи изготавливают из меди, алюминия, чугуна и биметалла (их внутренний слой – из стали, наружный – алюминиевый). Они либо подвешиваются к стене, либо опираются на напольные установки, возможно совмещение этих вариантов. Некоторые крепежи могут регулироваться по высоте, длине. Существует множество видов кронштейнов, разделяющихся на 2 большие группы:

  • штыревые (анкерные) фиксированные (короткие и длинные) держатели для биметаллических или стальных радиаторов;
  • регулируемые по высоте (диапазон изменений около 20 мм) с крепежной пластиной, позволяют скрывать ошибки монтажа, неравномерности поверхности или вывешивать идеально по горизонтали батареи с большим количеством секций (более 6);
  • угловые – для небольших или нетяжелых отопительных элементов.

Существуют также антишумовые держатели, со специальным покрытием (прорезиненные). Технические характеристики этого кронштейна для крепления радиаторов: материал – сталь, диаметр — 7 мм, выдерживают вес до 82 кг. Их обычно берут для спален, чтобы не было слышно небольшого постукивания, возникающего в оборудовании при нагревании.

2. Обзор кронштейнов для крепления напольного радиатора.

Они бывают в виде:

  • самостоятельной подставки с подошвой, применяется для массивных конструкций, которые нецелесообразно подвешивать, например, возле слишком тонкой (гипсокартонной) перегородки или витринных окон;
  • дополнительной для прикрученных к стене батарей – это наиболее подходящие кронштейны для чугунных радиаторов;
  • стойки с крюками, которую можно привинтить к полу и к стене; предназначена также для габаритного оборудования, но применяется с целью распределения нагрузки между плоскостями (например, в деревянном доме).

Напольные держатели также могут быть регулируемыми по высоте. Бывают варианты:

  • в виде подставки без фиксации радиатора;
  • с дополнительными удерживающими элементами: с цепочкой или хомутом;
  • на подошве или на треноге, могут прикручиваться к полу или просто ставиться на него.

Как правильно подобрать кронштейн

Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.

Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.

Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.

Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов

Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

  • Строительный уровень.
  • Шуруповёрт.
  • Дрель для проделывания отверстий в стене.
  • Рулетка.
  • Герметик, лента для уплотнения.
  • Карандаш.
  • Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Настенное крепление радиаторов отопления

Данный способ является наиболее распространенным и предусматривает крепление отопительного оборудования непосредственно к стене на специальные кронштейны.

Крепежный элемент настенный.

Кронштейн подбирается для каждого типа радиатора отдельно по следующему принципу: чем больше вес конструкции, тем больше толщина кронштейна, т.е. данный крепежный элемент должен соответствовать материалу изготовления отопительного оборудования.

Чугунные батареи

Для чугунных радиаторов, характеризующихся массивностью и большим весом, могут использоваться следующие виды крепежа:

  • стальные регулируемые кронштейны, которые позволяют корректировать расстояние между стеной и батареей и выравнивать ее по высоте, добиваясь горизонтальности;
  • литые чугунные кронштейны;
  • стальные штыревые кронштейны различной длины (до 300 мм);
  • стальные кронштейны на полосе и др.

При этом особое внимание уделяется стенам. Если чугунная батарея крепится к стене из бетона или кирпича, то достаточно использование только стандартных кронштейнов

Если стена выполнена из гипсокартона, дерева или другого пористого и рыхлого материала, то необходима установка крепежной опоры на пол. Напольное крепление в этом случае принимает основную нагрузку на себя, а настенные кронштейны для радиаторов выполняют лишь поддерживающую функцию.

Биметаллические

Аналогично подбирается крепление для биметаллических радиаторов. Несмотря на более легкий вес конструкции, по сравнению с чугунными батареями, нагрузка на стену может оказываться значительная. Поэтому не исключено применение и напольного крепежа.

Алюминиевые

Крепление алюминиевых радиаторов можно осуществлять на стены из любого материала, т.к. они имеют малый вес конструкции и не требуют укрепления на полу.

Для биметаллических и алюминиевых радиаторов применяют такие крепежные элементы, как:

Еще один вариант настенного крепежного элемента.

  • стальные угловые стандартные или усиленные кронштейны;
  • стальные штыревые кронштейны с дюбелем различной длины (обычно не менее 120-170 мм);
  • настенные универсальные кронштейны с пластиковой накладкой и др.

Следует обратить внимание на то, что в некоторых случаях для определенных марок радиаторов выпускаются специальные крепления

Монтаж

Перед установкой нужно слить воду с системы отопления. При необходимости лучше использовать насос. Если работает центральное отопление, то замену радиатора своими руками нужно согласовать с коммунальными службами. Старые батареи и крепления нужно снять.

Расположение радиатора

Для правильной циркуляции теплого воздуха при установке радиатора нужно соблюдать условия:

  1. Центр батареи должен совпадать с центром подоконника. Допускается отклонение в сторону не больше 2 см.
  2. Ширина батареи составляет от половины до 2/3 от ширины окна.
  3. Расстояние от радиатора до пола должно быть в пределах 6-12 см.
  4. Верхний край радиатор должен располагаться в 5-10 см от подоконника.
  5. Расстояние между стеной и батареей – от 2 до 5 см.
  6. Существует мнение, что систему отопления нужно вешать с наклоном приблизительно в 1 см, чтобы воздух скапливался со стороны крана воздухоотведения. По нормам СНИПа радиатор должен висеть ровно. Это предотвратит скопление воздуха.
  7. Если в помещении несколько радиаторов, они должны быть расположены на одном уровне.

Правильное расположение чугунной батареи

Установка. Профессионалы рекомендуют

Присоединение чугунного радиатора к системе отопления  чуть тяжелее, чем монтаж алюминиевых радиаторов своими руками. Этот процесс включает в себя следующие этапы:

Определение места вкручивания кронштейнов для последующего закрепления. Если радиатор будет не один, нужно использовать шаблон из тонкой фанеры. В нем просверлить точки расположения кронштейнов и через них сделать наметки в местах будущего расположения радиаторов. Количество кронштейнов определяется так: один на метр площади ширины радиатора. Два держат вверху, а третий внизу, в центре. Радиатор должен быть хорошо закреплен и не шататься, иначе в местах соединения с трубами могут со временем образоваться трещины. Если батарея тяжелая, а стена не очень прочная, лучше использовать подставки.

Установка кронштейнов

  • Просверлить отверстия глубиной не меньше 12 см и укрепить в них кронштейны цементным раствором. Концы кронштейнов должны быть закруглены для лучшего сцепления с трубой.
  • К радиатору со стороны подсоединения к трубе прикрутить терморегулятор. С другой стороны присоединить кран воздухоотвода,

Установка терморегулятора на чугунную батарею

Если в системе отопления нет кранов для перекрытия воды, нужно прикрутить их к обеим трубам. При однотрубной системе понадобится установка байпаса.
Поставить радиатор на кронштейны, проверить уровнем точность расположения.
Присоединить конструкцию к системе отопления с помощью сгонов

Важно соблюдать герметизацию. Для надежности лучше использовать сварку.

Подключаем батарею к системе отопления

Для проверки качества соединения требуется тестирование опрессовкой всей системы. Лучше найти и пригласить специалиста, чтобы быть уверенным в качестве проделанной работы.

Чугунные радиаторы довольно громоздкие. Для улучшения их вида можно установить декоративные экраны нужного цвета.

Монтаж радиаторов включает

  • Выезд специалиста к заказчику для предоставления технической консультации и составления схемы установки.
  • Установка радиаторов по уровню
  • Раскладка труб в изоляции к радиаторам
  • Без штробления
  • Установка запорной арматуры на радиаторах
  • Подключение радиаторов к трубопроводам с использованием специального инструмента

Радиаторы вы можете приобрести в одном из наших магазинов.

Наши преимущества

  • Работу выполняют квалифицированные специалисты, являющиеся гражданами РФ;
  • К каждому заказу мы относимся с большой ответственностью;
  • Мы берем в работу даже очень сложные заказы;
  • Используем только современное оборудование и технологии;
  • Готовы отремонтировать старую котельную систему, восстановив ее работоспособность;
  • Даем хорошую гарантию и оказываем техническую поддержку.

Об­ра­ща­ясь в на­шу ком­па­нию, вы по­лу­чи­те ка­чес­твен­ный мон­таж ко­тель­ной в со­от­ветс­твии с ого­во­рен­ны­ми сро­ка­ми и на вы­год­ных ус­ло­ви­ях.

Расчет необходимого количества секций

Определение требуемой мощности приборов отопления проводится в соответствии с рекомендациями СП 60.13330.2010 (старый СНиП 41-01-2003). В расчете участвуют:

  • характеристики помещения — площадь, высота потолков;
  • расположение комнаты относительно общего строительного объема дома и сторон света;
  • параметры наружного и внутреннего воздуха;
  • степень теплоизоляции стен, чердака;
  • тип и количество установленных окон;
  • площадь остекления;
  • особенности систем отопления — схема врезки, степень открытости;
  • мощность одной секции в зависимости от вида радиатора.

Это достаточно сложная методика с применением множества коэффициентов, которую на практике заменяют более простыми способами.

Один из них — определение требуемой теплоотдачи исходя из приблизительной нормы 100 Вт на кв.м площади.

Пример:

  1. Для обогрева комнаты 30 кв.м. нужно затратить 30х100=3000 Вт.
  2. Если предполагается установка биметаллического радиатора с межосевым размером 350 мм, по техническому паспорту или таблице определяется теплоотдача 1 секции — 136 Вт.
  3. Чтобы найти количество секций, требуемая мощность делится на единичную 3000/136=22.

Согласно этого расчета для обогрева помещения биметаллическими радиаторами потребуется 22 секции. Более точный результат можно получить, воспользовавшись онлайн калькулятором. В поля нужно ввести свои данные, выбрать модель радиатора. Ответ будет рассчитан за несколько секунд.

В данном примере онлайн программа дала 3 разных ответа при различной температуре наружного воздуха:

  • если зимой в среднем на улице -10°, требуется 16 секций;
  • при -20° — 25;
  • при -30° — 34.

Вывод напрашивается сам собой — расчет нужно проводить как можно тщательнее, поскольку разница в результатах значительна. Если излишек радиаторов компенсируется терморегуляторами, то при недостатке потребуется использовать котел на максимальную мощность. Возможно в помещении будет холодно даже при высокой температуре теплоносителя.

Как навесить батарею

Сама инструкция предельно проста, в принципе я о ней уже рассказал – просверливаете перфоратором отверстие в стене и привинчиваете кронштейн. Но есть нюансы, связанные с подготовкой.

Современные навесы с промежуточной фиксацией радиатора.

Так если вы навешиваете батарею в многоэтажном доме с центральным отоплением, то перед монтажом вам нужно будет пригласить слесарей из местного ЖЭКа. Они отключат стояк и спустят с него воду.

Как это ни странно прозвучит, но батареи лучше менять во время отопительного сезона. В этом случае вы сразу увидите огрехи в своей работе и сможете их быстро устранить. А если поставить батарею летом, то когда пустят воду и поставят дом под давление, любая оплошность при монтаже может обернуться порывом и не факт, что в это время кто-то будет дома.

Любой радиатор устанавливается строго по уровню.

Теперь несколько слов о том, как разметить крепления под радиаторы:

  1. Первой по отвесу наносится центральная осевая линия;
  2. Дальше перпендикулярно осевой нужно провести горизонталь на которой будут монтироваться верхние кронштейны;
  3. Если снизу у вас только 1 кронштейн, то он монтируется на вертикальной осевой;
  4. Если нижних кронштейнов несколько, то внизу проводится такая же горизонталь, как и сверху и на ней размечаются точки монтажа навесов.

Вариант разметки под установку радиатора.

Свойства батарей из чугуна

Современные образцы чугунных отопительных приборов имеют множество преимуществ в сравнении с аналогичными изделиями из алюминия или биметалла. Радиаторы из чугуна за счет расширенных каналов гораздо медленнее засоряются, чем изделия из других материалов. Чугунные батареи последнего поколения обладают такими преимуществами, как:

  • Небольшой вес секций. Одна секция весит около 3,5-4 кг. Ранее части батареи весили около 8 кг.
  • Отсутствие ребристой поверхности увеличило отдачу тепла. Сегодня теплоотдача чугунного радиатора составляет 130-140 Вт.
  • Рабочее давление батареи составляет 9-12 атмосфер. На непродолжительное время изделие может выдержать скачок до 15 атмосфер. Этот параметр обеспечивает прекрасную эксплуатацию радиаторов в многоквартирном здании высотой не более 6 этажей.
  • Гарантия производителя на металлическое изделие составляет 20-30 лет. Обычно оборудование служит на протяжении более чем шестидесяти лет.

Самым главным недостатком чугунных радиаторов является их хрупкость. Батареи нужно бережно транспортировать и устанавливать, нельзя допустить их падение и удары по ним.
