Как изготовить крепление для самодельного водостока?
Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.
Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.
Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!
А вот готовые пластиковые крюки на самодельной водосточной системе:
Такое крепление хорошо подходит для организации водостока беседок:
А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:
Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле
Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома
Сгибать крючки при помощи обычных тисков – изматывающее занятие
Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:
- Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
- Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
- Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
- Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
- Шаг 5. Выставляем необходимый угол сгиба.
- Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
- Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
- Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.
К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:
Еще один интересный вариант загнуть крюк:
- Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
- Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.
Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.
Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:
Конфигурация водосточной системы скатной крыши
Решающее значение для сложности устройства водостока имеет форма скатной крыши. Например, для простого дачного или загородного дома с двускатной крышей и идеально прямыми линиями карнизного свеса проще всего будет поставить стандартную водосточную систему, с минимальным количеством желобов и водостоков.
А вот если скатная крыша вашего дома имеет немало заломов, скачков свеса, щипцов или врезок, тогда вся водоотводная система будет довольно сложной. Например, заломы края скатной крыши чаще всего находятся там, где фасад нужно было сделать более красивым. И нельзя пересекать в этом месте крышу простым желобом – принято продумывать его более эстетичное расположение. Придется повозиться!
Архитектурная конфигурация крыши напрямую определяет устройство системы водостока и ее вид:
Вальмовая крыша и подобные ее конструкции архитектурные элементы устраиваются уже по типу замкнутой системы. Такая водосточка всегда обходит здание или его отдельный архитектурный элемент по всему периметру. Заглушка для желобов здесь даже не ставится, ведь в такой конструкции все водосточные элементы соединены между собой и глухих ответвлений просто нет.
Также, что касается вальмовой крыши, здесь идущую со скатов дождевую и талую воду нужно отводить одновременно в обоих направлениях. Водосточной трубы здесь также располагаются по углам:
В замкнутых системах рассчитывать трубы водостока нужно так, чтобы они опирались на общую площадь крыши и округления делались в большую сторону, а не в меньшую.
Так, стандартная двускатная крыша предусматривает две отдельные линии из желобов, где на каждую будет приходиться свой сток. Т.е., говоря простым языком, водосток скатной кровли по типу щипцовой – это две незамкнутые системы.
Если мы говорим о двухскатных, разноскатных и многоскатных крышах, тогда вода отводится по желобам к трубам, которые по всем стандартам располагают после углов стен, и трубам, которые размещены ровно посередине этих стен:
Установка пластиковых водостоков для крыши своими руками
Пластиковый водосток – это сложная система, в которую входят:
- продольные желоба;
- перпендикулярные трубы;
- загнутый в форме колена трубчатый элемен
- соединительные муфты для труб;
- внешние и внутренние углы;
- воронки;
- стыковочные элементы;
- фиксирующие элементы;
- соединительные скобы;
- фитинги.
Совет от специалистов в строительной сфере – нельзя покупать явно дешевые элементы водостока. Стоит отдавать предпочтение известным на рынке строительным брендам по производству пластиковых систем. Длительный срок службы гарантируют изделия из качественного винила и специальных добавок, которые защищают пластик от растрескивания и выгорания.
Хороший водосток должен иметь закругления с внешней стороны, что позволит желобу крепче держаться, лучше выдерживать снеговые нагрузки и выглядеть более эстетично. Тем, кому впервые предстоит монтировать систему, лучше приобрести вариант с уплотнителями из резины. Благодаря резиновым уплотнителям нетрудно исправить любые неточности установки, чего не скажешь об элементах на клеевой основе.
Когда начинать монтаж системы
Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко
Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются
Как установить водосток, если крыша уже покрыта
Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.
Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.
Если кровельный материал уже положен, для крепления кронштейнов под водосточные желоба приходится использовать любые доступные места
В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.
Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.
Виды водостоков
Наиболее популярны системно проработанные металлические или пластиковые водостоки промышленного изготовления от российских и зарубежных поставщиков. Обилие всевозможных решений для сопряжений, переходников, креплений, легкость монтажа, возможность установить такой водосток своими руками обеспечивает им стабильную популярность среди покупателей. Несомненным достоинством также является прозрачность формирования цены, так как имеется поэлементный прайс на все составляющие системы. Оценить приблизительные затраты для покупки всех необходимых материалов для монтажа водостока для крыши доступно каждому желающему.
Видео-инструкции по монтажу водостоков
Подробно с принципами устройства систем внутреннего и наружного водостоков и спецификой их установки можно ознакомиться в наших видео.
Сборка и монтаж системы наружного водостока:
Устройство уклонов на плоской крыше:
Установка водоприемной воронки внутреннего водостока
https://youtube.com/watch?v=m6XGj9v7W88
Сведения об ориентирах выбора оптимальной системы водостока помогут грамотно обустроить крышу надежной защитой от разрушающего действия воды.
Знать технологические принципы устройства полезно самостоятельным мастерам и владельцам загородной недвижимости, желающим обратиться к услугам сторонних исполнителей. Грамотно сооруженный водосток предотвратит порчу покрытия и разрушение стройматериалов, служить будет долго, не создавая проблем.
Общие правила установки водосточной системы
Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.
К таким факторам и правилам можно отнести:
- учет годовых показателей осадков для данной местности;
- архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
- материал, из которого изготовлена кровля и стены фасада;
- учет особенностей материала элементов водостока.
Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.
Водосточная труба: крепление водосточной трубы к стене
Система наружного водоотвода при организованном отводе воды с крыши состоит из желобов, лотков, водоприёмных воронок и водосточных труб.
Желоба, воронки и водосточные трубы могут быть изготовлены:
- из кровельной стали толщиной 0,63 мм или 0,7 мм;
- из коррозийностойких материалов — пластмасс и оцинкованной стали с полимерным покрытием (толщина стали — 0,6…0,7 мм, покрытия пластизоль — 100 мкм);
- из ПВХ (поливинилхлорида).
Водосточная труба может состоять из нескольких звеньев, число которых зависит от размера стального листа. На каждой заготовке сначала загибают продольные кромки для вальцевых соединений, а затем выполняют раскатку заготовки, в результате которой она принимает коническую или цилиндрическую форму. Выкатку выполняют вручную или при помощи специальных вальцов.
Для ручной выкатки используют оправку — прямую трубу, прямой рельс или брусок длиной 2,5…3 метра. Заготовку укладывают под оправку и, взяв за кромки, сгибают в одном месте. После этого заготовку поворачивают относительно оправки на 20…30° и снова сгибают.
Эту операцию повторяют до тех пор, пока заготовка не примет нужную форму. Отогнутые кромки соединяют друг с другом вальцевым швом и спрессовывают на той же оправке.
Чтобы звенья водосточной трубы хорошо входили друг в друга, одну сторону каждого звена сужают ( п.»м») на 5…6 мм. На концах звеньев делают валики ( п.
«а», «в», «г», «е», «ж», «л», «н») жёсткости, которые должны выступать над поверхностью на 8 мм и таким образом ограничивать глубину входа одного звена труб или желобов в другое.
Валики жёсткости образуют путём закатки проволоки вручную или на зигмашине.
Вариант сборки наружной организованной водосточной системы серийного производства показан на рис.3.
Форма труб и желобов может быть круглой или прямоугольной. При выборе формы и размеров труб и желобов необходимо учитывать уклон, количество и место расположения точек стока воды.
Трубы, отводящие воду с кровли, подвешивают вертикально на расстоянии не менее 120 мм от стены. Выпускные отверстия труб располагают не выше 400 мм над уровнем тротуара или отмостки.
Нижнюю часть звена труб на расстоянии 50…60 мм от конца обделывают буртиком ( п.»л», «м»), что позволяет увеличивать жёсткость труб и предотвратить их смещение вниз. Вертикальные швы водосточных труб ( п.6) выполняют лежачими фальцами шириной не более 10 мм с высадкой.
Вариант раскроя воронки для водосточных труб d=100 мм показан на
Для выполнения трафарета заготовки конуса водоприёмной воронки на плотной бумаге рисуют его развёртку с припусками на кромки (10…15 мм) для вальцев по схеме ( п.»а…р»).
Верхнюю кромку ограничителя ( п.2) выполняют высотой 14…15 мм для закатки в кромку ободка проволоки d=3…4 мм. На заготовке конуса отгибают вальцевые кромки ( п.»г», «е»).
После чего заготовку скатывают в конус.
Стальные водосточные трубы крепят к стенам при помощи стальных ухватов или хомутов и стремян, которые располагают по вертикали на расстоянии не более 1,5 м друг от друга.
Стремена, которыми трубы крепятся к стене, располагают на стыках звеньев труб. Выпускные колена (отмёты) крепят двумя стременами.
Вариант крепления водосточной трубы с воронкой под водосток показан на рис.4.
Отводы от воронок и выпускные колена выполняют из коротких звеньев труб, соединённых под углом 120° или 135°. Выходное отверстие колена располагают над поверхностью земли не выше 400 мм.
- Расстояние между водосточными трубами и диаметр труб назначаются в зависимости от климатических условий района строительства и площади крыши.
- При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см² на 1 м² площади кровли.
- Например, для I…III климатических районов ориентировочно принимается:
- на одну трубу d=100 мм — площадь водосбора должна быть не более 80 м²;
- на одну трубу d=140 мм — площадь водосбора должна быть не более 100 м²;
- на одну трубу d=180 мм — площадь водосбора должна быть не более 130 м².
В южных районах площадь водосбора на одну трубу может быть увеличена в 1,5 раза.
ПРИМЕЧАНИЕ: Трубы диаметром до 220 мм при монтаже располагают от стены на расстоянии 100…150 мм, трубы большего диаметра — на расстоянии 200…220 мм.
Воронку водосточной трубы соединяют с лотком лежачими фальцами, для чего в обечайке воронки делают вырез шириной, соответствующей ширине лотка.
Крепление водосточной системы выполняют в два этапа:
- в первую очередь устанавливают и крепят горизонтальные детали покрытия, настенные или подвесные желоба и сливы;
- во вторую очередь собирают в узлы и монтируют вертикальные детали системы — водосточные трубы и переходные колена водостока.
Монтаж водостоков из пластика
Если вы выбрали водостоки пластиковые для крыши, монтаж своими руками может производиться двумя способами.
- Для небольших по площади одноэтажных домов водосточную систему можно собрать на земле и только потом поднимать для установки в заранее вмонтированные кронштейны. Методика не подходит для домов выше 1 этажа и при большой площади здания, поскольку собранная крупная конструкция может повредиться во время подъема.
- Элементы водостока могут подниматься на уровне кровли по отдельности и собираться в единую систему на месте.
Для монтажа используют пластиковые или металлические крепежные элементы. Выбор материала зависит от предпочтений владельца дома и соображений прочности. Также имеет значение место установки.
- К стропилам кровли водостоки крепятся только при помощи металлического крепежа.
- На лобовой доске элементы можно фиксировать и пластиком, и металлом.
Варианты крепления кронштейнов для водосливов на крыше
Водостоки своими руками из пластиковых труб и желобов монтируются по определенным правилам.
Разновидности отливов
Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.
Отличия отливов по материалам:
- Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
- Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
- Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
- Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
- Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.
Факторы, которые влияют на выбор отлива
- высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
- эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
- защита крыши и стен от воздействия влаги.
Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.
На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.
Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.
Пластиковые отливы
Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.
К основным достоинствам установки пластиковых отливов относятся:
- Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
- Доступная цена;
- Размер отлива равняется длине периметра сооружения;
- Удобный способ соединения – замок-кляймер;
- Стойкость к коррозиям;
- Несколько видов материала – полиэтилен и ПВХ;
- Стойкость к перепадам температуры и погодным явлениям;
- Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.
Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.
Расчет нужного диаметра водоотлива
Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.
Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.
Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.
На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.
Шаг 1. Выбираем качественную водосточную систему
Современные водосточные системы должны отвечать целому ряду требований, среди которых не только механическая прочность, но и стойкость к коррозии и максимальная герметичность. Вот почему сегодня самыми практичными считаются именно пластиковые водостоки.
Их главное преимущество в том, что их легко подобрать не только к покрытию крыши, но и к фасаду, а цветовая гамма – самая богатая среди других материалов
И не только! Но важно также знать и о определенных минусах, которые способны свести на «нет» весь ваш труд
В современные водосточные системы из пластика входят горизонтальные желоба, вертикальные трубы, колена, муфты для труб, внешние и внутренние углы, воронки, стыковочные элементы, кронштейны, хомуты и заглушки для желобов. Также у разных производителей пластиковые водостоки дополнены своими деталями, как например, улавливатель для мусора.
Кроме того, пластиковая водосточная система не корродирует и не царапается. И, если водосток все-таки сорвало, то деформированный пластиковый желоб или трубу можно просто поставить на место, тогда когда металлический придется полностью заменять.
И, наконец, также ценное преимущество – в небольшом весе таких водостоков. Чаще всего промышленные желоба имеет длину 50 или 100 сантиметров. В водосточных системах используют желоба высотой от 7,5 до 15 см и шириной в 10 см.
Из минусов отметим то, что пластик, в виду особенности своей структуры, способен легко выгибаться и деформироваться в период температурных колебаний. А в особо жаркую погоду пластиковые желоба даже немного провисают между крюками, если крепление было поставлено неправильно и слишком далеко друг от друга.
Хотя, как утверждают современные производители, эти минусы незначительны по сравнению с плюсами пластиковых водостоков. Но когда придет время приобретать такие доборные элементы, вы столкнетесь с такими моментами на рынке: плохой пластик, которые легко лопается на морозе или зацветает, некачественное соединение труб с желобами и непродуманные детали. И может возникнуть ошибочное мнение, что пластмассовые водостоки как были некачественными, так и есть, и нет ничего лучше родной оцинковки.
На самом деле именно из-за этих особенностей в состав пластика для производства таких изделий сегодня добавляются специальные химические элементы, которые позволяют водостоку приобретать иммунитет к ультрафиолету. Например, среди современной продукции на российском рынке появилась водосточная система Ruflex из Дании, которая была разработана конкретно для климата нашей страны, подобные ей ПВХ-водостоки польской фирмы Gamrat, английской Hunter, голландской Galeco, российской Ruplast и датской Aсо Plastmo. А особенно прочными и устойчивыми к ультрафиолетовым лучам считаются водостоки Ruflex, в рецептуру пластика которого входят специально разработанные добавки.
А еще современные водостоки из ПВХ в процессе производства покрываются слоем акрила или диоксида титана. Это называется методом совместной экструзии, и такой подход позволяет максимально повысить устойчивость обычно хрупкого ПВХ к воздействию химических дождей, ультрафиолетовым излучением и мороза. Причем прокрашивается пластмасса водостоков еще в процессе своего изготовления, в своей массе, а потому царапины на ней не только не заметные, но и безобидные.
Одним словом, производится современная пластиковая водосточная система вовсе не из ненадежной и гибкой пластмассы, как многие до сих пор думают, а из специального непластифицированного и ударопрочного ПВХ новой технологии
Это – самые современные водостоки, которые служат все 50 лет! Вот почему так важно приобрести водостоки известных фирм, которые дорожат своей репутацией, и не экономить на качестве
Помимо основных желобов и труб в современную систему пластикового водоотвода входят воронки, кронштейны, отводы, заглушки и даже сетки для задержания мусора:
Собирают современные ПВХ-водостоки на резиновых уплотнителях или на клее. Разница между этими способами – огромная: клеевое соединение плохо тем, что его довольно сложно исправить, если вы допустили ошибки, и оно совсем не компенсирует тепловое расширение, а вот резина с этим справляется на все 100%.
Поэтому водостоки, которые соединены на уплотнителях, легко перемещаются при тепловом расширении и позволяют в любую минуту заменить хоть все детали:
Как рассчитать водосточные элементы
Определение необходимого количества элементов, требующихся для сооружения водосточной системы, происходит с учетом особенностей каждого конкретного случая. Все чаще при сооружении частных домов стараются использовать оригинальные конструкции, что накладывает определенный отпечаток и на расчет кровельных и водосточных систем. Однако определенные расчетные шаблоны существенно облегчают выполнение вычислений.
Существует очень простая схема расчета водостока двухскатной крыши, где длина скатов не превышает 12 м:
Чтобы рассчитать водосточную схему дома с мансардой, применяют этот же метод. То же самое касается оснащения водостоками многоярусных скатных крыш, где каждый скат рассчитывается отдельно. Чтобы определить число элементов и крепежей для полувальмовой и вальмовой кровли, придется столкнуться с дополнительными сложностями. В этом случае понадобится закупка не менее четырех угловых деталей и двух соединителей-компенсаторов. Компенсирующие и соединители функционируют по тому же принципу, что и линейные элементы. Однако в этом случае подобные компенсаторы необходимо установить в каждом замкнутом контуре.
На этой же стадии необходимо определить диаметр будущей конструкции. Комплектующие водостоков производятся в ряде типоразмеров, во избежание переливания по ходу отведения атмосферных осадков. Как гласят технические рекомендации, каждый м2 кровли должен оснащаться водосточными трубами сечением 1,5 см квадратных. Данный коэффициент является усредненным для центральных регионов нашей страны. Чтобы точно подобрать типоразмер водосточной системы, нужно первым делом определить, какую площадь кровли в состоянии обслужить одна воронка. Так как частные дома редко обладают площадью скатов более 80 м2, то чаще всего для установки водосточных желобов используют трубы сечением 100 мм, с возможностью корректировки данного параметра в ту или иную сторону.
Монтаж водостока
Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли
Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)
Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:
Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм; Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий; Рекомендации специалистов по монтажу кронштейнов: Обязательно нужно соблюдать среднее выбранное расстояние
В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен; В среднем шаг крюков составляет не более половины метра; Общий уклон нужно делать постепенно, без резких переходов. Далее, в местах установки труб нужно монтировать водоприемные воронки
Они бывают прямоугольного и круглого сечения
Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения
Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;
В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора; Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

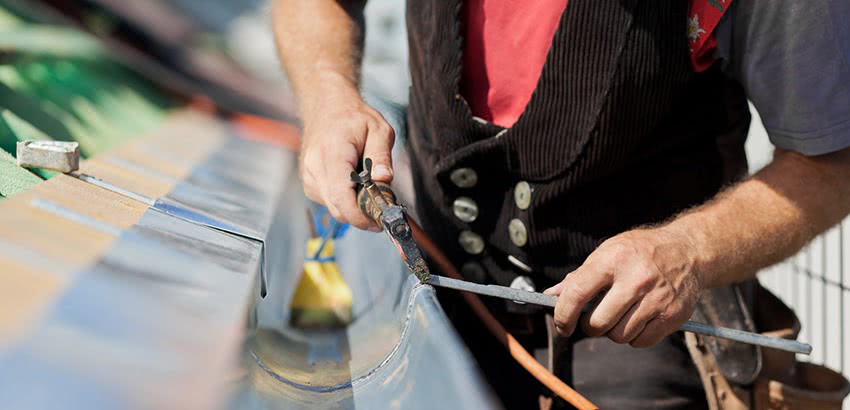

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;
После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;
Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока; Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов; Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.
Советы от профессионалов по монтажу водостока:
- Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
- Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
- Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.
