Что такое «ноль» и «фаза»?
Цветовая и буквенная маркировка силового однофазного кабеля
Если просто:
- «Фаза» — это более высоковольтный провод, опасный для жизни.
- «Ноль» — или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!
Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного «стартёра» (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» — нет.
Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).
Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.
Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- Казахстане,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
На для проводников и шин применяются красный и синий цвета.
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.
- Рабочий нуль (N) – синего цвета, иногда красный.
- Нулевой защитный проводник (PE) – желто-зеленого цвета.
- Фаза (L) – может быть белой, черной, коричневой.
В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
Простая установка за пару минут
Проще просто не бывает
ВАЖНО: установку внешней части необходимо проводить максимально аккуратно, чтобы не повредить контакты внутреннего разъема. Для установки потребуется:
Для установки потребуется:
1. Разобрать умный выключатель, отщелкнув 4 пластиковые защелки.2. Снять текущий выключатель, отщелкнув переднюю панель и открутив внутреннюю часть.3. Подключить к новому выключателю питание, используя винтовые крепления.4. Установить заднюю часть выключателя из реле и планки в подрозетник.5. Закрепить установочную планку выключателя комплектными винтами или шурупами из комплекта подрозетника.6. Установить внешнюю часть выключателя.
Как показала практика, для монтажа подойдут любые распространенные на российском рынке подстаканники с возможностью установки электрических коробок на винты.
Кстати, установочная планка выполнена из жёсткой стали и практически не подвержена деформации.
Лайфхак: отгибать нужно крепления, расположенные напротив клемм, рядом с парой металлических выступов, но вместо них использовать в качестве опоры корпус реле.
Если стандартная схема крепления не подойдёт, на планке есть дополнительные вырезы, позволяющие установить выключатели Aqara H1 в квадратные и нестандартные круглые подрозетники.
Стоит иметь ввиду, что стандартные советские установочные места не подойдут, поскольку они используют для крепления розеток и выключателей не винты, а распорки.
Как подключить одноклавишный переключатель на две лампочки
Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.
Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.
Новый кабель в коробке
В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам
Кабель от имеющегося прибора
От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.
Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве
Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.
Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.
(0 голосов, среднее: 0 из 5)
Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.
Попробуем разобраться, как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт.
Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.
а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.
Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.
В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.
Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.
б) Схема люстры на 3 лампы для подключения к двойному выключателю.
Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.
Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.
Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.
в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.
Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:
1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)2) горят две лампы, горят три, горят все пять ламп (2 + 3).
Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.
Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.
Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.
Подключение светильника и выключателя
Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

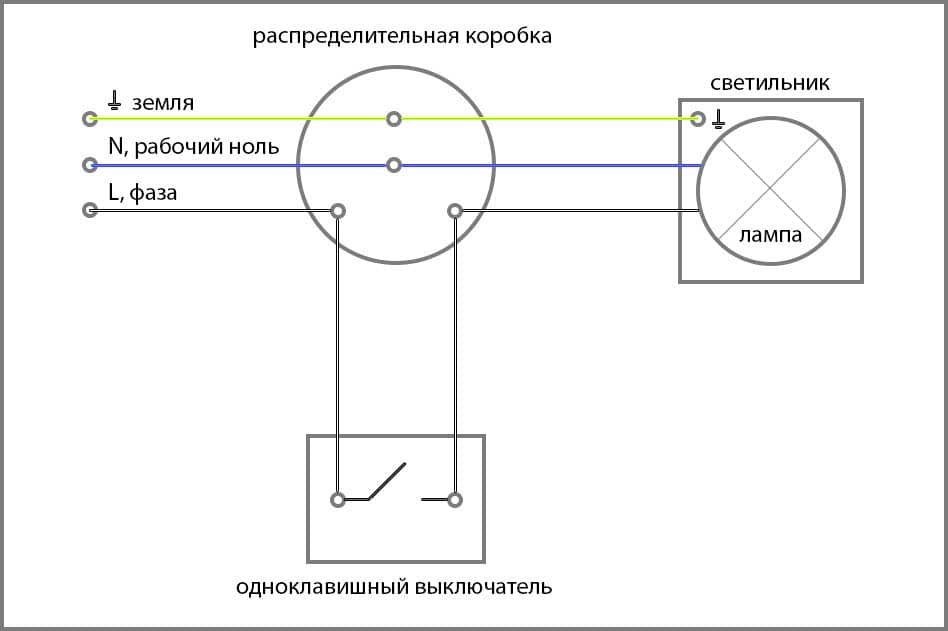

Схема подключения светильника и выключателя.
Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.
От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.
Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.
Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.
Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.
Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый
Провод нейтрали — голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
13 способов как сэкономить электричество
Подключение неправильным кабелем
Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

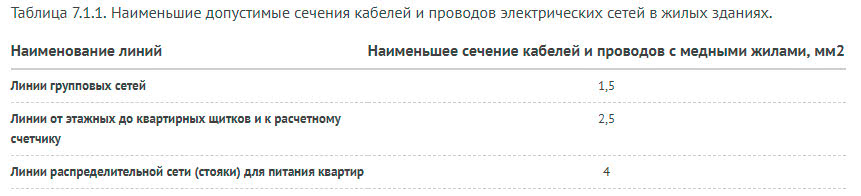

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.
Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.
Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:
трехжильным
сечением не менее 1,5мм2
марок ВВГнг-Ls или NYM
Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?
В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70
Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.
Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.
В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.
Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.
И применение трех жил здесь обязательно.
Сравниваем 2 поколения выключателей Aqara. Преимущества на лицо
Слева — новинка, справа — уже известные выключатели Aqara
Обновленные выключатели Aqara H1 EU до момента извлечения из коробки практически не отличаются от своих предшественников Aqara Wall Switch. На деле же это совершенно новые устройства.
Ранняя модификация использовала стандартную конструкцию клавиш на центральном «вале-шпинделе», вокруг которого происходило вращение.
Кроме того, Wall Switch выполнены из полуглянцевого пластика в эргономичном дизайне с закругленными краями. Не очень сочетается с массивным квадратным реле, спрятанным на задней панели.
Посадочное место новинки даже меньше, чем у обычных “не умных” выключателей
В ряде стран межкомнатные стены делают из мягких материалов. Ниши для розеток и выключателей в них вырезают, поэтому используются квадратные «стаканы»-подрозетники.
В железобетонных домах СНГ использовать для штробления болгарку или осцилятор нерационально, поэтому отверстия выполняются коронками — круглыми, конечно.
Новые выключатели H1 получили более твердый матовый пластик, на котором практически не остаются следы. Дизайн стал строже, но приятнее: острые углы смотрятся очень стильно.
Разница между клавишами наглядно. Новые не клацают
Конструкция клавиш стала проще: конструктора исключили вращение, поэтому ход их минимальный, а звук — очень тихий, без характерного клацания.
Светодиодные индикаторы Aqara H1 находятся на лицевой части. Удобно, ведь теперь их можно использовать для поиска выключателей в темноте.
Винтовые крепления и там, и там очень качественные
Пожалуй, стало информативнее. Ведь если не понравится — можно свечение отрегулировать или вовсе отключить.
Хотя общая высота модулей сравнима, обратная сторона новинок заметно компактнее. И установка удобнее.
⇡ Bluetooth: знак короля Синезуба
Мобильное устройство невозможно представить без поддержки беспроводных сетей. Без возможности загружать данные с других устройств и передавать их
портативный гаджет попросту бесполезен. На данный момент существует две наиболее популярные технологии передачи данных в локальных сетях без проводов — Wi-Fi и Bluetooth. У каждой из них есть свой логотип.
Взгляните на синий значок рядом с голубой лампочкой на вашем ноутбуке. Не замечаете ничего странного? Сравните его с другими символами на компьютере. Каждый рисунок более или менее понятен, так как его можно «расшифровать». Например, аккумулятор нарисован в виде батарейки, а управление громкостью помечено на клавишах изображением динамического излучателя. Но как бы вы ни фантазировали насчет логотипа Bluetooth, вряд ли догадаетесь, что за «кракозябра» на ней изображена.
Чтобы понять, откуда взялся логотип, нужно вспомнить о том, как и где появилась эта технология.
А родилась она на родине викингов, в Швеции, под началом известной фирмы Ericsson. Данную технологию разработали в 1994 году два инженера — швед Свен Маттиссон (Sven Mattisson) и голландец Яаап Хаартсен (Jaap Haartsen). Причем Маттиссон не только создал Bluetooth, но и косвенно повлиял на то, что эта технология была названа в честь короля Харальда Синезуба, одной из самых значительных фигур в истории Скандинавии.
Свен Маттиссон
Название Bluetooth предложил Джим Кардаш (Jim Kardach), который участвовал в организации переговоров между Intel (где и работал Кардаш), Ericsson, IBM, Toshiba и Nokia относительно разработки единого стандарта беспроводного соединения. В конечном итоге эти переговоры закончились появлением Special Interest Group (SIG), утвердившей стандарт Bluetooth.
Джим Кардаш
Как-то раз Джим поинтересовался у Свена, что за книгу он сейчас читает. Тот ответил, что это — исторический роман шведского писателя Франца Гуннара Бенгтссона (Frans Gunnar Bengtsson) о викингах. Кардаш заинтересовался этим автором и в скором времени тоже увлекся историей древней Скандинавии. Прочитанная литература очень увлекла Джима, в особенности он был впечатлен личностью древнескандинавского короля Харальда Синезуба. За время своего правления Харальд сделал немало полезных дел — объединил разрозненные земли, а также ввел христианство на территории Норвегии и Дании.
Кардаш предложил имя короля в качестве рабочего названия проекта, аргументированно обосновав свой выбор. Название Bluetooth оказалось очень метким и точным. Король Синезуб объединил скандинавские племена, а новая технология объединяла разрозненные разработки в области беспроводной передачи данных с малой мощностью. Bluetooth поставил точку в многообразии стандартов, существовавших в то время.
Знак, который стал логотипом технологии Bluetooth, образован двумя древнескандинавскими рунами. Первая называется «хагалаз» (Hagall), другая — «беркана» (Berkanan). Эти две руны повторяют буквы латинского алфавита H и B. Вместе же они составляют инициалы короля Харальда Синезуба. По этой же причине логотип Bluetooth имеет синий цвет.
Существует много версий появления у короля такого прозвища, например из-за дорогих одеяний редкого синего цвета, которые подчеркивали его высокий статус. Строго говоря, слово «синий» — не совсем верный перевод с древнескандинавского языка, по смысловому значению оно ближе к «темный». Возможно, король имел проблемы с зубами, отчего они и потемнели. Есть также версия, что Харальд просто очень любил чернику.
⇡ Иконка-гамбургер: самая популярная кнопка
Интерфейс разных компьютерных приложений имеет общие детали. Программы могут отличаться по функциональности, способом установки и запуска, но базовый принцип взаимодействия с пользователем остается неизменным. Мы смотрим на привычное главное меню, изучаем иконки — и мгновенно догадываемся, где и в каком месте интерфейса следует искать ту или иную опцию приложения. Одна из иконок, которая помогает пользователю быстро сориентироваться при знакомстве с новым приложением, называется «гамбургер». На ней нарисованы три горизонтальные черты, одна над другой.
Вероятно, человек, который так окрестил эту иконку, был голоден, и такое расположение линий напоминало слои в бутерброде. А вообще у этой иконки большая история. Она настоящий долгожитель, ей более тридцати лет, и появилась она на самых первых компьютерах.
Работа с Алисой и Марусей
Голосовые помощники расширяют возможности
Важно: перед подключением к Алисе или Марусе выключатели необходимо интегрировать в приложение Aqara Home. Как и многие другие компоненты экосистемы Aqara, новые выключатели в несколько кликов подключаются к Алисе:
Как и многие другие компоненты экосистемы Aqara, новые выключатели в несколько кликов подключаются к Алисе:
1. Устанавливаем Яндекс.Браузер или Яндекс, если это не было сделано ранее.2. Запускаем приложение, открываем в боковом меню пункт Устройства -> Управление устройствами -> Мой дом.3. Добавляем устройство с помощью соответствующего меню.4. Находим и выбираем Aqara в списке экосистем.5. Авторизуемся учетной записью из Aqara Home.6. Нажимаем кнопку Обновить список устройств.
Использование приложение в какой-то степени дублирует функции Aqara Home: можно определять местоположение компонентов, настраивать сценарии автоматизации.
Управлять можно как голосовыми командами Алисы, так и с помощью «визуальных пультов» на странице устройства. Правда, в первом случае набор действий будет ограничиваться готовым списком.
Аналогично выключатели Aqara H1 EU работают с «Марусей», голосовым помощником от Mail.Ru, а так же системой голосового управления Google Assistant.
Поскольку «Алиса» представляет собой веб-сервис, задействовать её можно как с помощью фирменных устройств Яндекса, так и через приложение компании для удобной платформы — iOS, Android, Linux или Windows.
⇡ Курсор за семью печатями
Стоит отметить, что проект Дугласа Энгельбарта вообще-то был не первым компьютерным манипулятором. Нечто подобное уже имелось в распоряжении военных разных стран, и эти разработки также могли бы сделать переворот в компьютерной индустрии, если бы их не держали под грифом «Секретно». И конечно, форма курсора, могла бы быть иной — например точкой, треугольником или еще чем-нибудь.
Так, например, в далеком 1946 году совсем молодой инженер Ральф Бенджамин (Ralph Benjamin) сконструировал для британского флота первый трекбол roller ball, выполняющий функции указателя точки на радаре. Во время войны Ральф потерял родителей в ходе геноцида евреев, а сам был вынужден бежать из Германии в Швейцарию, а позже и в Англию.
В возрасте 91 года профессор Ральф Бенджамин с огромным удовольствием рассказывает журналистам, что изобрел курсор за двадцать лет до Энгельбарта.
Чуть позднее, в 1952 году, в условиях строжайшей секретности,
похожий манипулятор сделали Том Крэнстон (Tom Cranston), Фред Лонгстаф (Fred Longstaff) и Кенион Тэйлор (Kenyon Taylor). Забавная деталь — в качестве «шарика» в конструкции этого трекбола инженеры использовали шар для канадского пятипинового боулинга. Это устройство был частью системы DATAR, которая расшифровывалась как Digital Automated Tracking and Resolving («цифровое автоматическое слежение и расчет»).
По замыслу военных, она должна была собирать информацию с сенсоров на разных кораблях и выводить их на экран. Оператор мог просматривать данные о кораблях с места боевых действий, выбирая их манипулятором. Но когда трекбол был сделан, стало понятно, что это устройство слишком опережает свое время, а доработка и без того дорогой системы DATAR (бюджет составил почти два миллиона канадских долларов) требует еще большего финансирования.
Пока на другой стороне планеты думали, что им делать с этим трекболом, в СССР с 1953 по 1957 год сконструировали и запустили в работу первую протомышь, которая, само собой, тоже использовалась военными структурами.
На вооружение отечественных систем ПВО была принята система «Воздух-1», разработанная под началом конструктора Михаила Ивановича Михайлова
.
Согласно информации из специальной учебной литературы, она была предназначена для полуавтоматического съема, автоматической передачи, обобщения и отображения данных о воздушной обстановке на индикаторных устройствах системы, приборного наведения истребителей-перехватчиков на воздушные цели противника, управления войсками ПВО и взаимодействия с ними. Говоря проще, эта система позволяла сопровождать до 40 целей (в том числе и своих перехватчиков) и наводить перехватчики на несколько целей одновременно. Частью «Воздух-1» являлся комплект аппаратуры АСПД-I, содержащий первичный индикатор ввода и передачи высоты и цифр (ИПН или ИПН-1) — советский вариант компьютерного манипулятора.
На этом снимке показан макет аппаратуры автоматизированной системы управления радиолокационного поста ВП-02у
Обратите внимание на зеркальный «коврик» и манипулятор в правой части стенда. Чем не двухкнопочная мышь?
Да и функции этот инструмент выполняет практически те же самые. И все это — задолго до официальной демонстрации изобретения Дугласа Энгельбарта.
Наземная система автоматического наведения на цель самолетов-перехватчиков в США (Semi-Automatic Ground Environment), созданная приблизительно в это же время, также имела манипулятор-пистолет, которым можно было водить непосредственно по радару. Сердцем этой системы был компьютер AN/FSQ-7, созданный компанией IBM.
Необходимые инструменты и материалы
Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:
- дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
- строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
- простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
- индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
- острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
- плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
- дюбели необходимого размера (в зависимости от типа выключателя, материала стены).
Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.
Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.
Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.
