Лестница из профильной трубы своими руками: выбор профиля и сборка

Там, где нужна надежность и долговечность, всегда присутствует металл. Причем чем металл массивнее, тем он прочнее. Однако при проектировании и сборке лестниц избыточная массивность может сослужить плохую службу.

А вместо изящной и прочной конструкции на выходе будете иметь массивную, неподъемную и весьма угловатую лестницу, в которую придется еще вложить финансы для приведения этого изваяния к какому-либо приемлемому варианту. Во избежание лишних трат, и изначального нахождения золотой середины в решении вопроса нами подготовлена вот эта инструкция.

Проектирование лестниц – ответственное дело для увлеченных людей

Инструменты

Набор инструментов, необходимых для самостоятельной сборки приставной лестницы, определяется типом ее конструкции и свойствами материала, используемого для изготовления.

Деревянная модификация:

распилочный инструмент (ножовка, электролобзик, торцовочная пила);
шуруповерт с насадками (сверла, бита);
стамеска по дереву;
молоток.

Металлический вариант:

углошлифовальная машинка с отрезным кругом;
сварочный аппарат (при необходимости);
дрель со сверлами по металлу.

Сборка из ПВХ материалов:

паяльник для полипропиленовых труб (ПП);
труборезы (ножницы для резки ПП труб);
сопутствующие инструменты.

При выборе того или иного пути изготовления лестницы понадобятся измерительные и разметочные приборы:

рулетка;
угольник;
маркер, карандаш.

Расходные материалы, в зависимости от вида лестницы:

саморезы по дереву (размер подбирается индивидуально);
болты, гайки, шайбы;
электроды;
ПП уголки, соединители, заглушки.

Процесс сборки винтовой лестницы из трубы и профилей

Винтовую лестницу предпочитают устанавливать с целью экономии места. Для ее создания нужна основная опорная труба и заготовки из профиля для ступеней. Для работы потребуется две трубы, одна из них с меньшим диаметром станет опорной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступеней. Получившиеся заготовки будут установлены друг на друга и развернуты веером, пока не заполнят всю высоту лестницы.

Перила для винтовой лестницы должны быть спиральными. Из стального профиля выполняют основание и консоль, они привариваются вместе

Обратите внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас нужно будет приварить и покрыть слоем грунтовки

Для перил лучше использовать изящные воздушные металлоконструкции, а поручни могут быть из пластика или дерева.

Закреплять винтовую лестницу можно в двух местах между этажами или к стенке с помощью кронштейнов. Однако существуют и другие методы фиксации. Для декорирования металлической лестницы лучше воспользоваться специальной краской – наиболее актуальные цвета – черный, коричневый, металлик.

Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше поручить специалистам.

Процесс изготовления металлической лестницы

Подготовительный этап

Прежде, чем приступить непосредственно к изготовлению металлической лестницы, важно заранее продумать ее конструкцию, количество маршей, ступеней, дизайн, форму и многое другое. Исходя из этого, можно рассчитать необходимое количество материалов и инструментов для работы. Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы

Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени

Самая простая конструкция металлической лестницы, состоящей из несущего каркаса, выполненного из швеллера или широкой трубы. Швеллера устанавливают в виде косоуров, а затем к ним параллельно полу приваривают металлические ступени.

Для изготовления такой одномаршевой лестницы потребуются два швеллера одинаковой длины или труба прямоугольная электросварная шириной около 80 см, труба квадратная стальная, а также металлические уголки, гладкая сталь с прорезями для ступеней, грунтовка по металлу, электроды сварочные, диски сварочные или шлифовальные и т.д.
В качестве инструментов пригодится дрель, болгарка, сварочный аппарат, защитная маска или очки, карандаш, рулетка и т.п. Когда все необходимое будет готово, можно переходить к самому процессу сооружения металлической лестницы.

Основные работы

Процесс создания металлической лестницы начинают с изготовления каркаса.

Для этого берут швеллера заданной длины, ставят их на ребро и при помощи электродуговой сварки приваривают уголки или «кобылки», которые будут выступать в роли основания под ступени.
Сверху них будут монтироваться металлические ступени из гладкой стали с прорезями либо из любого другого материала, например, дерева или стекла.Главное при этом — соблюдать прямые углы, таким образом, чтобы ступени были параллельны поверхности пола.
Далее изготавливают перила и ограждения из квадратной металлической трубы, после чего их крепят на место при помощи той же сварки.
В завершение всей работы, лестницу устанавливают в заранее подготовленный проем и надежно закрепляют анкерными болтами.

Если необходимо изготовить лестницу в несколько маршей или с промежуточными площадками, то стоит заметить, что они должны размещаться на вертикальных опорах либо крепиться к стенам.

Финишная отделка

Изготовление каркаса металлической лестницы и его монтаж – это далеко не весь фронт работ. Большое значение имеет финишная отделка, которая призвана обеспечить надежную защиту готовой конструкции от коррозии металла, а также придать ей законченный внешний вид.

На данном этапе работ необходимо провести окончательную обработку всех сварных швов, а также выступающих частей, любых шероховатостей и острых углов. Для этого используем болгарку с наждачным кругом и тщательно все зачищаем.

Далее проведем антикоррозийную обработку всех металлических поверхностей. Сначала их обезжиривают, затем обрабатывают специальным составом или преобразователем ржавчины, после чего наносят на сухую поверхность грунтовку по металлу.
Завершающий этап – это декор лестницы. Здесь можно использовать различные варианты оригинальной отделки, например, элементы художественной ковки, деревянные перила, необычную покраску и т.д. Все зависит от вкусов хозяев дома, а также интерьера помещения, если это внутренняя лестница, или архитектуры здания, если лестница расположена на улице.

Более детально о том, как изготовить самостоятельно металлическую лестницу, можно узнать на видео:

Преимущества

Металлические лестницы, изготовленные и монтированные самостоятельно в частном доме, имеют некоторые преимущества перед готовыми магазинными вариантами из дерева и металла. Как минимум – по стоимости они обойдутся намного дешевле. Среди прочих достоинств:

долговечность при условии грамотного расчета, изготовления и установки;
возможность сделать конструкцию любого вида и габаритов;
гармоничное сочетание конструкции со многими интерьерными стилями;
быстрота процесса изготовления;
возможность изготовления и монтажа на любом этапе строительства здания, в т. ч

лестницу можно сооружать для уже готового помещения;
возможность изготовить очень компактную, лаконичную конструкцию, что особенно важно для небольших домов;
благодаря исключительной прочности профиля лестницу можно сделать с упрощенным вариантом каркаса, что сократить длительность работ и размеры будущей конструкции.

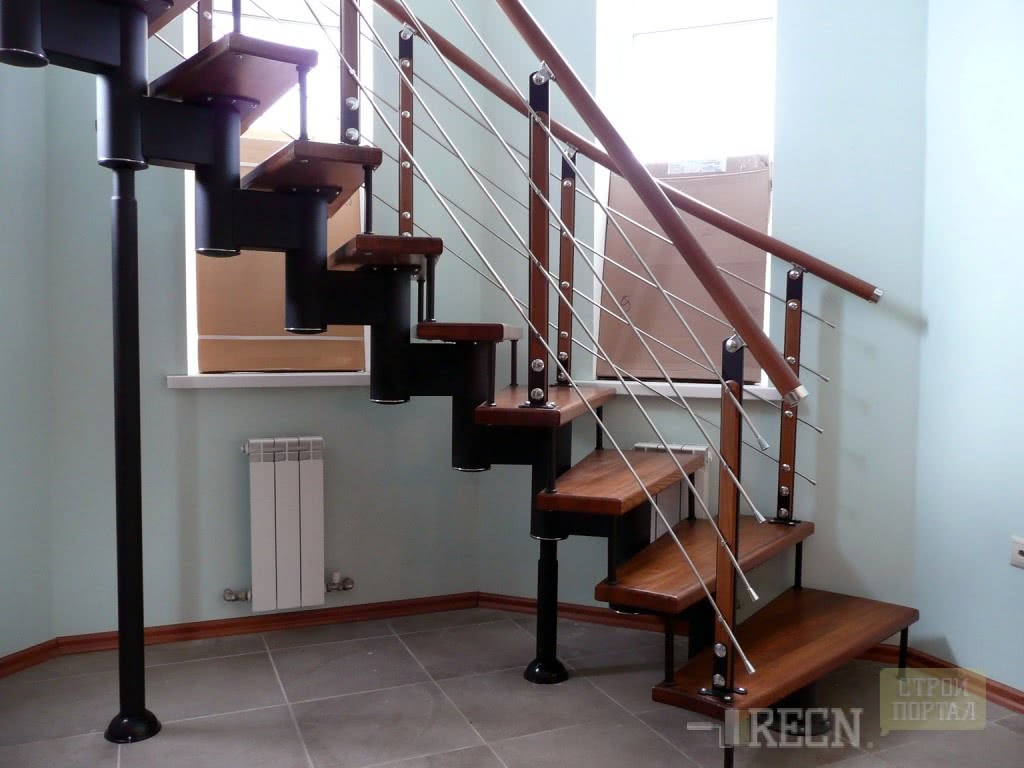

Лестницы из профиля.

Также стоит помнить о таких нюансах, если вы решили изготовить металлическую лестницу:

Конструкция из металла получается довольно внушительной по весу, потому при дальнейшей отделке и оформлении её желательно не утяжелять дополнительно. К примеру, для ступеней использовать дерево вместо бетона, а перила сделать не из металла, а из легких полимерных материалов.
Даже если это межэтажная конструкция в доме, её все равно нужно обрабатывать антикоррозийными составами. Это продлит срок службы изделия.
Металлические элементы лестницы нужно сваривать. Некоторые умельцы советуют использование для крепежа болтов, но этот метод очень ненадежный. Его лучше вовсе не использовать при изготовлении конструкции из профиля.

Разновидности лестниц

Профилированная труба – это материал, обладающий легкостью и прочностью, имеет эстетичный вид и прекрасно сочетается другими видами строительных и отделочных материалов. Из профтрубы можно изготовить не только лестничные конструкции для дома и улицы, но и различные хозяйственные сооружения.

Каркас металлической лестницы, представляет из себя наличие косоура или тетивы на которые крепятся будущие ступеньки. В качестве опорной системы, или, другими словами, направляющей, как правило применяется швеллер.

Направляющие различаются по виду:

Прямолинейная. Используется цельный материал, на который сверху закрепляются ступени.
Ломаная. Такой вид собирается из отдельных кусков трубы. Поверх нее и производится монтаж ступенчатых перекрытий.

В зависимости от конфигурации, лестница из профиля, может быть маршевой, винтовой или стремянка. Добавление перил и балюстрад, считается необходимыми элементами безопасности и придают эстетичный вид.

Маршевая

Каркас маршевой лестницы, считается эталоном удобства при спуске и подъеме. К тому же она довольно проста в монтаже и при создании проекта. Именно по этим причинам ее чаще всего используют в частных строениях.

Сооружение из металлопрофиля, может состоять из одного или нескольких маршевых пролетов. Если имеется достаточное пространство, то используется одномаршевая лестница. В случае, если необходимо сэкономить пространство, потому как его не хватает, она строится с несколькими маршами. Пролеты располагаются параллельно друг к другу, а между ними монтируются площадки.

Маршевая лестница из профильной трубы 60 на 40

Использование площадки забирает большое количество свободного пространства. Для того, чтобы сэкономить место, изготавливают забежные ступени. Для того, чтобы повысить надежность сооружения, его располагают вдоль стены, повороты же организовывают между двух стен, если такое возможно.

Винтовая

Имеет эстетичный вид и экономит значительное пространство

Это немаловажно в небольших помещениях. Но потому что монтаж винтовой металлической модели не прост и требует знаний геометрии, а значит не каждому под силу, используется не так часто, как первый вариант

В качестве направляющих используются центральная опора и винтовой косоур. Внутренней частью, ступень закрепляется к трубе, а снаружи ложится на косоур.

Винтовая лестница, может легко стать украшением любого жилища из-за своего оригинального вида, но к сожалению, в практическом отношении, она почти бесполезна. Подъем по такому сооружению нелегок, а чтобы пройти по ней с какой-либо ношей, можно считать нерешаемой задачей.

Винтовая

Некоторые сообразительные хозяева, оставляют такую модель из металла лишь для придания помещению эстетической красоты, а со стороны улицы, устанавливают маршевую лестницу.

Стремянка

В хозяйстве почти у каждого владельца частного дома, имеется мобильная лестница – стремянка. Как первый, так и второй вариант можно найти в строительных магазинах.

В таких заводских изделиях используется алюминий, что делает лестницу не совсем прочной и имеет она не продолжительный срок службы. Если обладать небольшими навыками в сварочных работах, то можно самостоятельно собрать железную стремянку из профилированной трубы.

Стремянка

Она представляет из себя две направляющие трубы, к которым враспор привариваются ступени. Облокотив такую лестницу, можно забираться на чердаки или спускаться в погреб. А если вверху труб наварить углом дополнительные элементы, то можно разместить изделие на коньке и проводить ремонтные работы кровли.

В разложенном виде напоминает букву «Л». Она состоит из двух лесенок, оборудованных ступеньками. Достаточно устойчивая. Для того, чтобы ножки лестницы случайно не разъехались, в области шарнира, устанавливается стопор, он поможет зафиксировать в необходимом положении.

Может дополняться элементами:

На верхних ступеньках устанавливается откидная площадка. Благодаря ей, можно устойчиво встать на самый верх.
В некоторых случаях, устанавливается дополнительный фиксатор, примерно посередине. Он не позволит ножкам разойтись.
Чтобы ножки не врезались в рыхлую поверхность почвы, стремянка оборудуется пластмассовыми «башмачками».

Изготовление маршевой лестницы

Ещё раз стоит напомнить о нагрузках, приходящихся на лестничную конструкцию. Они обязывают проводить все работы правильно и качественно, чтобы обеспечить безопасную эксплуатацию.

Лестница, выполненная из профилированной трубы, может иметь один или два косоура. Это будет зависеть от того, какой ширины вы хотите видеть будущее изделие. Безусловно, большее количество косоуров повлияет на прочность лестницы, что приведёт к дополнительным расходам на материал и трудозатратам. Если вы всё же планируете одну несущую опору, то можно приварить сбоку дополнительные консоли. Такое мероприятие позволит избежать прогиба проступей при воздействии больших нагрузок.

Рассмотрим наиболее простую конструкцию лестницы из профилированной трубы.

Маршевая лестница из профильной трубы

Этапы работ

Начинают процесс с обваривания контура, результатом которого должен стать получившийся прямоугольник. На него позже будем устанавливать ступень.

Ступени для наружных лестниц можно выполнять из прутьев арматуры. Это обойдётся дешевле дерева и прослужит дольше.

В качестве основы будем использовать профилированную трубу сечением 10х10 сантиметров. Преимущество по сравнению со швеллером заключается в том, что её применение позволит уменьшить возможную вибрацию без дополнительных мероприятий по укреплению.
Направляющие делают, подрезая профильную трубу так, чтобы деталь в месте среза одним концом плотно вставала на опору. Противоположный конец должен примыкать к верхней опоре. Это можно сделать, приварив к обоим краям платформы. Они будут помогать фиксации. Если речь идёт о простой маршевой лестнице, то такими опорами станут пол и перекрытие.
Для того, чтобы была возможность установить ступени, необходимо наварить опорную рамку. Делают это между двумя опорами.
Для крепления будущих ступеней необходимо предусмотреть отверстия на опорной раме. Проступи крепят на анкерные болты.
Установку перил и прочих атрибутов производят на завершающем этапе, но подготовить места их креплений нужно заранее.
Окраска изделия производится на том этапе, когда собрана вся конструкция из профилированной трубы.
Если вы хотите оставить щель между стеной и лестничной конструкцией (обычно это делают для более комфортного приклеивания обоев или использования других материалов для оформления стены), то необходимо предусмотреть дополнительное укрепление конструкции. Для этого в стену забивают три костыля. В качестве этих элементов можно применить оставшиеся отрезки арматуры. Эти костыли необходимо забить под основную несущую внутреннюю трубу и подварить.
При изготовлении наружной стойки часто применяют металлические трубы. На её низ наваривается площадка, а верхняя часть срезается в соответствии с уклоном несущей балки, затем всё это подваривается.

Применение опорной трубы поможет снизить возможную вибрацию. А её саму можно использовать в интерьере в качестве опоры для декоративных элементов. например, для цветочных горшков.

Ограждения можно монтировать с боковой стороны каркаса. Материал зависит лишь от вашего вкуса. Такое устройство ограждений приведёт к увеличению рабочей ширины пролёта лестницы.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Недостатки таких лестниц:

Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
Легкие конструкции при спуске-подъеме немного пружинят.
Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Изготавливаем лестницу с помощью профильных труб

Для начала ознакомимся с основными нюансами, которые присутствуют в изготовлении лестниц:

Конструкция тяжелая, поэтому, когда проходит монтаж, следует применять определенное количество дополнительных материалов – дерева, стекла, камня, керамики и других. Так она становится практичная и с привлекательным внешним видом.
Использую профиль, лестница изготавливается очень быстро, а благодаря пластичности материала изделия выходит красивым и эстетичным.
Профильная железная лестница используется внутри помещения и снаружи как элемент крыльца. Чтоб изготовить ступени применяют профильную трубу, сечение которой 52-74 мм. Чтоб готовая конструкция не дрожала, не вибрировала и не шаталась, в пролете постройку нужно немного сокращать.
Чтоб изготовить металлический каркас для лестницы требуется сварочный аппарат, но самого прибора не достаточно, нужно уметь им пользоваться, иначе это приведет к плохим последствиям.

Сделать разметку и нарезать профильные трубы, сварить рамочки для ступеней;
Забетонировать ступени;
Установить косоуры;
Приварить уголки под ступеньками;
Сварить ступеньки и соединить их друг с другом.

Особенность конструкции

Изготовить лестницу дело сложное, и требует затрат материала и времени. Но этого недостаточно, нужно чтоб и передвигаться по ней было удобно, для этого требуется сделать перила из профильной трубы, таким образом, ширина пролета увеличится на несколько сантиметров. Учитывайте свободное место, которое следует оставить между стенкой и установленной лестницей, это нужно для того, чтоб рабочие сделали ремонт с удобством, не вырезая кусочки обоев.

Немного достоинств изделий, изготовляемых из профиля

Профильные трубы

Труба из профиля для создания лестничного пролета, даст при проведении работ неоспоримые преимущества:

Все конструкции, выполненные из данного материала, обладают хорошей прочностью и надежностью в повседневной эксплуатации;
Срок службы в любом случае будет большой;
Использование при изготовлении конструкции современных отработанных технологий, которые значительно сокращают затраты сил и времени;
Воспользовавшись современными элементами декора можно с легкостью менять конфигурации пролетов, предназначенных для лестницы;
Стоимость является вполне приемлемой в сравнении с иными схожими конструкциями.

Стоит обратить внимание на тот факт, что технологии, которые применяются при изготовлении профиля, полностью позволяют красить готовое изделие в любой цвет, подходящий к интерьеру помещения. Покраска производится посредством порошкового напыления. Наряду с этим, стоит добавить, что в настоящее время широкую популярность приобрели такие цвета, как черный, золотистый и серебристый

Наряду с этим, стоит добавить, что в настоящее время широкую популярность приобрели такие цвета, как черный, золотистый и серебристый.

Еще одним преимуществом является тот факт, что конструкция позволяет обеспечить прямой марш, который позволяет менять проведение монтажных работ на 90 градусов, а также на 180.

Вернуться к содержанию

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

два швеллера устанавливались параллельно друг другу;
между ними наваривались контуры из металлического уголка;
в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
Цена профиля не является неподъемной и вполне по карману обычной семье;
Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

Сварочный аппарат и пачку электродов к нему;
Болгарка и круги по металлу;
Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.
