Как сделать лестницу на мансарду своими руками: инструкция

Оглавление

Монтаж маршевой лестничной конструкции

Этот порядок монтажа является типовым. Набор для мансардных лестниц включает тетиву, балясины с перилами, проступи, подступенки. Чтобы установить тетиву, в верхнем перекрытии оборудуют пазы для ее монтажа. Иногда указанные пазы не выполняют, а монтируют металлические стопоры и намертво их закрепляют. В месте нижнего крепления тетивы на уровне первой ступеньки устанавливают стопорный брусок и крепят к полу так, чтобы при нагрузке на лестницу исключить даже минимальное движение. Монтаж ступенек предельно прост. Подготовленные под ступени пазы в тетиве нужно намазать клеящим веществом и установить подступенки. После этого необходимо убедиться, что подступенки выровнены по краю, и прикрепить их гвоздями или саморезами. На закрепленные подступенки можно уложить проступи и закрепить их. Клей в данной ситуации не позволяет ступеням скрипеть.

Конструкции лестниц на мансарду часто используемые варианты

Как минимум можно выделить пять основных конструкций лестниц на мансарду, которые используются в современных домах и пользуются огромной популярностью. Все они удобны и практичны в равной степени и отличаются друг от друга исключительно конструктивными деталями. Естественно, эти самые детали лестниц обуславливают их некоторые преимущества и недостатки, не учитывать которые при выборе просто нельзя.

Одномаршевая лестница на мансарду в частном доме. Обычный лестничный марш без поворотов – очень простая для самостоятельного изготовления конструкция. Беда только в том, что далеко не в каждом помещении она помещается – чтобы по такой лестнице удобно было подниматься на мансарду, она должна быть весьма пологой, а для этого помещение, в котором она устанавливается, должно быть, в свою очередь, довольно просторным. Также на область использования такой лестницы накладывает ограничение высота перекрытий – если она составляет более 2,5м, то оптимального угла наклона (30-45 градусов) добиться проблематично. И это еще не все – данная конструкция лестницы требует создания проема в перекрытии большой длины, что уменьшает полезную площадь мансарды.

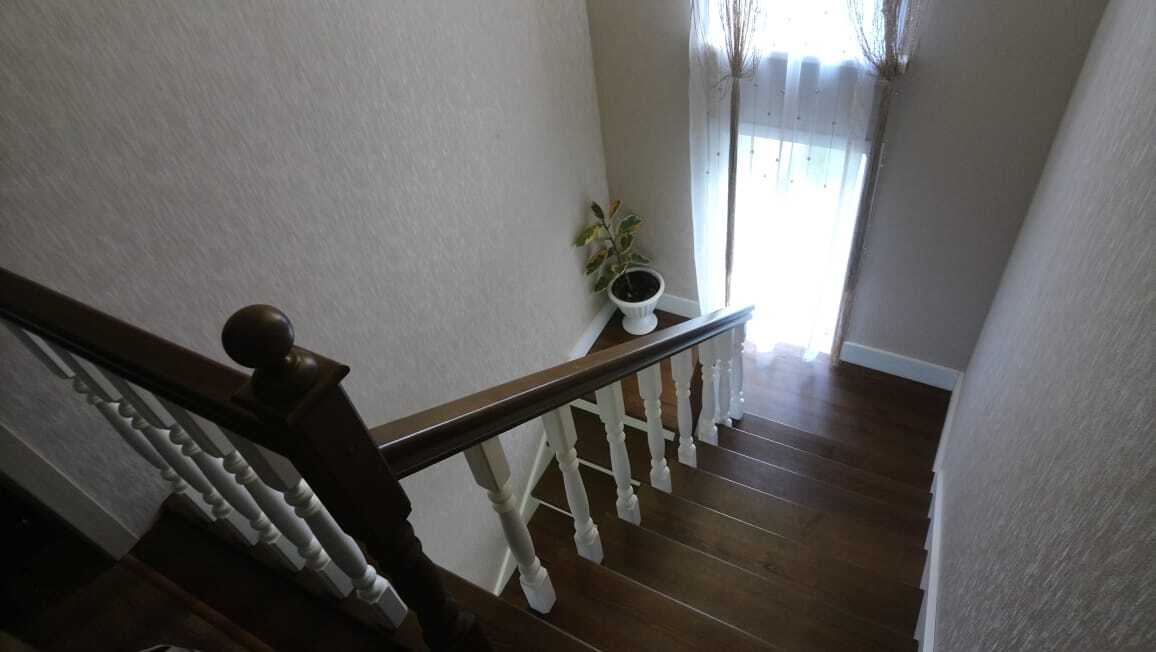

Двухмаршевая лестница с поворотной площадкой. Считается, что это самая оптимальная конструкция лестницы, которая может быть использована в средних по габаритам и больших помещениях. Изготавливается такая лестница с поворотом под 90 или 120 градусов – ее переходная площадка позволяет максимально оптимизировать угол наклона лестницы, создав благоприятные условия для передвижения человека по ней. Наиболее экономным вариантом таких конструкций является двухмаршевая лестница, установленная в углу помещения.
Одномаршевая лестница с забежными ступенями. В этом варианте мансардной лестницы поворотная площадка заменена поворотными забежными ступенями – своеобразная попытка соединить маршевую и винтовую лестницу. Удобной такая лестница может считаться только тогда, когда центр забежной ступени имеет ширину порядка 30см, добиться чего в стесненных условиях не всегда возможно. Несмотря на это, данный тип лестницы занимает меньше полезной площади помещений, чем аналогичное изделие с поворотной площадкой.

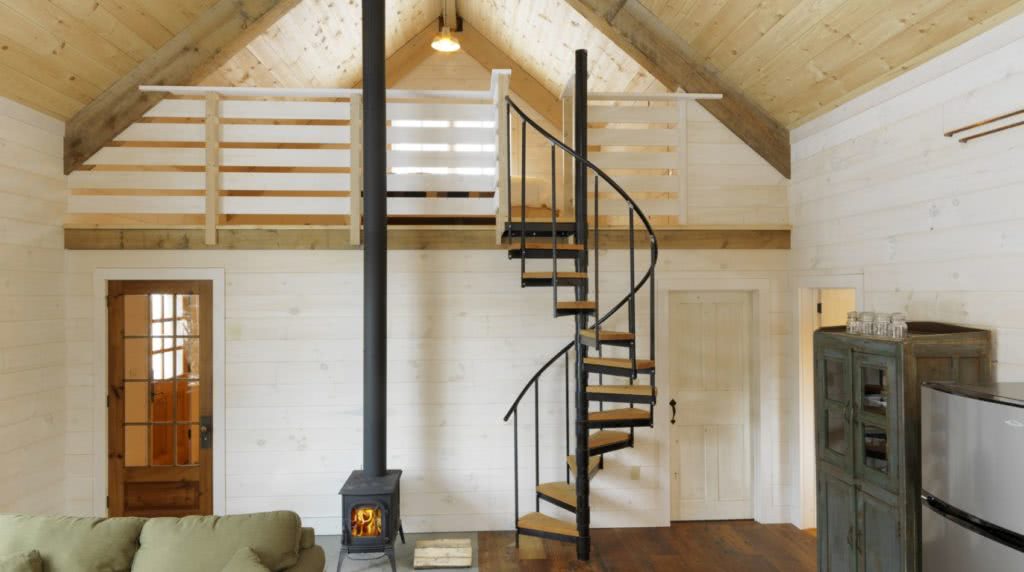

Винтовая лестница на мансарду. Суперэкономный вариант – в плане того, что данный тип мансардной лестницы может занимать пространство по минимуму. Самая компактная винтовая лестница может уместиться всего на одном квадратном метре помещения, что и делает ее наиболее привлекательным вариантом для небольших домиков. Передвигаться по такой лестнице не очень удобно – для удобной ходьбы по ней ширина ступеней должна составлять минимум 0,6м. При всей своей экономичности винтовые мансардные лестницы считаются наиболее опасными, так как на них очень легко оступиться и упасть.
Складная лестница на мансарду. Скажем сразу, данный вариант чердачной лестницы является наименее удобным. Среди основных причин такого положения дел можно выделить два момента: во-первых, лестницы данного типа меньше всего приспособлены для частого перемещения по ним человека. И, во-вторых, их необходимо постоянно складывать и раскладывать, дабы они не занимали пространства в комнате. В общем, с оглядкой на все это, складную мансардную лестницу можно назвать дачным вариантом либо изделием для очень не частого использования.

Не будем навязывать никому свое мнение, хотя наверняка мы это уже сделали, предоставив ряд преимуществ и недостатков для той или иной конструкции, а доверим выбор вам. Главное здесь не просто кидаться в омут и выбирать лестницу понравившейся конструкции, а трезвый расчет – как минимум необходимо примериться к существующим обстоятельствам и уже исходя из них определиться с наиболее оптимальной конструкцией мансардной лестницы.

Виды мансардных лестниц

Мансардные лестницы в идеале должны проектироваться на этапе создания общего проекта здания. Особенно это касается внешних конструкций. Тогда будет намного проще максимально удачно расположить лестницу, сделав ее эргономичной и соответствующей общему стилю. Однако если постараться, то создать органичную конструкцию можно и в рамках имеющегося интерьера.

Рассмотрим, какие варианты лестниц на мансарду вообще существуют, и разберемся, на что следует обращать внимание, выбирая тот или иной вариант. Конструкции бывают:

Конструкции бывают:

внешние,
внутренние.

Если вы желаете, чтобы вход на мансарду был отдельным или хотите разнообразить внешний дизайн дома, оптимальным вариантом будет наружная лестница на мансарду. Такая конструкция смотрится очень оригинально, таким образом вы также сможете освободить пространство внутри дома для других целей. Однако лестница на мансарду с улицы не всегда удобна в использовании, особенно в регионах с суровыми зимами, кроме того во многих случаях ее наличие не безопасно, ведь посторонним таким образом будет намного проще пробраться в помещение.

Внутренняя лестница – достаточно стандартный вариант и в большинстве случаев хозяева делают выбор именно в ее пользу.

Лестницы на мансарду в частном доме также могут быть стационарными либо приставными или складывающимися.

У каждого типа свое назначение. Если хотите получить фундаментальную, максимально удобную, красивую конструкцию, стройте стационарную лестницу. Она, конечно, съест некоторое пространство, зато будет иметь внушительный внешний вид, не производя впечатление времянки.

Рассмотрим возможные варианты капитальных конструкций:

Одномаршевая. Такая конструкция достаточно проста, основной ее недостаток заключается в чрезмерной громоздкости. Выбор в ее пользу не совсем удачное решение в плане рационального использования пространства, однако в некоторых случаях такая лестница может быть вполне уместной. Кроме того, под маршем при желании можно обустроить шкаф.

Более рациональное решение — лестница на мансардный этаж с поворотными площадками или забежными ступенями. Обычно это повороты на 900 или 1800. Отличный, универсальный вариант капитальной конструкции.

Ну и наконец, винтовые. Невероятно красивые, оригинальные, эргономичные и не требующие много пространства под размещение. У таких лестниц, конечно, имеются свои минусы. Среди них неравномерная ширина проступей, необходимость подниматься вверх, как бы кружа, невозможность перемещать по ним габаритные вещи. Однако с точки зрения оригинальности внешнего вида, легкости и изящности им нет равных. Если хотите создать в доме сказку, смело устанавливайте винтовую лестницу на мансарду.

Лестницы для мансарды на даче могут быть выполнены в облегченном варианте. Это может быть приставная лестница или складная конструкция в любой из ее вариаций: откидная, ножничная, телескопическая или рычажная. Подробную информацию о том, как изготовить складную чердачную лестницу своими руками, вы можете найти на нашем сайте.

Как изготовить и установить лестницу на мансардный этаж

Лестницы могут изготавливаться практически из любых материалов, но деревянные, пожалуй, встречаются чаще всех. Они подойдут практически к любому интерьеру мансарды, особенно если учесть то, насколько популярна сегодня отделка деревянной вагонкой. Давайте посмотрим, как это делается, на примере прямой одномаршевой лестницы.

Вычисляем параметры лестничного марша

Планировка лестницы на мансарду. Начало расчетов

На основе этих вычислений делаем чертеж и проставляем все размеры. Теперь измеряем расстояние от одного мансардного перекрытия до другого, в чертеже отмечаем край второго перекрытия. От него меряем расстояние до ступеней лестничного марша, по ГОСТу оно не должно быть меньше, чем 185 см. Если это расстояние меньше, уменьшаем длину марша за счет уменьшения количества ступеней и придания им большей высоты.

Таблица для определения оптимальных размеров ступеней

Косоуры и проступи

Разметка прорезей на косоурах делается при помощи столярного уголка. Если его нет, мастерим самодельный, из фанеры и пары реек. Нумеруем ступени. Доски для косоуров приобретаем с запасом, при необходимой длине в 4,75м берем 5м.

Разметка косоуров: а) высота подступенков; б) ширина ступеней

Все расчеты мы осуществляли без учета досок ступеней. Измеряем их толщину, и ровно настолько подрезаем нижнюю часть косоуров. Теперь о ширине проступей. К их ширине мы должны учесть толщину подступенка. Согласно схеме внизу это: b+d=e, где b – ширина проступи, d – толщина подступенка. Это расчет без свеса, если планируется его делать, то прибавляем его ширину к «b». На схеме показаны оба варианта, со свесом и без него.

Мансардные лестницы своими руками: ширина проступи со свесом и без негоВажно: косоуры должны идеально совпадать между собой. В противном случае у нас не получится собрать лестницу

После того, как оба косоура будут выпилены, сложите их вместе и проверьте, насколько они идентичны.

Площадочная балка

Ее ширина равна ширине будущей лестницы (90см) + две толщины косоура + 14 см на края. Последняя цифра изменяется в зависимости от параметров лестницы. Итак: 90+10+14=114см наша площадочная балка. Всего их понадобится 2 штуки.

На рисунке вы видите способы крепление косоуров к площадочной балке: с запилом и без него. Вы можете выбрать способ, который вас больше устроит. В правой стороне рисунка два варианта исполнения фризовой ступени: обыкновенная и задвинутая в площадку. Вырезаем нужное количество ступеней, затем ошкуриваем все детали.

Как сделать лестницу на мансарду: крепление косоуров к площадочной балке и устройство фризовой ступени

Отступая по 7 см с краев, делаем в площадочных балках запилы, равные по ширине толщине косоуров. В последних тоже делаем запилы, если выбранный вами способ крепления их подразумевает. Теперь крепим площадочные балки к перекрытиям. Это можно сделать при помощи анкеров. На рисунке показаны способы крепления для верхнего и нижнего этажа.

Строительство лестниц на мансарду: крепление площадочных балок к первому и второму этажу

Сборка лестницы на мансардный этаж

Ставим в пазы косоуры, крепим их к площадочным балкам нагелями или шпильками. Косоур, прилегающий к стене, крепим к ней анкерами, если позволяет материал самой стены. Теперь крепим ступеньки и подступенки. Вы можете выбрать любой способ из представленных на рисунке.

Способы крепления ступеней и подступенков

Теперь осталось закрепить балясины. Вверху это делаем шурупами, наискось, внизу при помощи шкантов. Форму балясин и ступеней вы можете выбрать любые, которые подойдут к дизайну мансарды.

Как прикрепить балясины к ступеням и перилам

В следующем видео еще несколько полезных советов для тех, кто собирается строить лестницу на мансардный этаж своими руками.

https://youtube.com/watch?v=Tk_Zrbj-410%3F

Важно: в качестве материала для изготовления деревянных мансардных лестниц использовать дерево твердых пород. Оно хуже поддается столярной обработке, но прослужит на много дольше

Лучше всего, если это будет дуб. В крайнем случае, можно для изготовления косоуров взять дерево хвойных пород, а ступени и площадочные балки сделать из дуба.

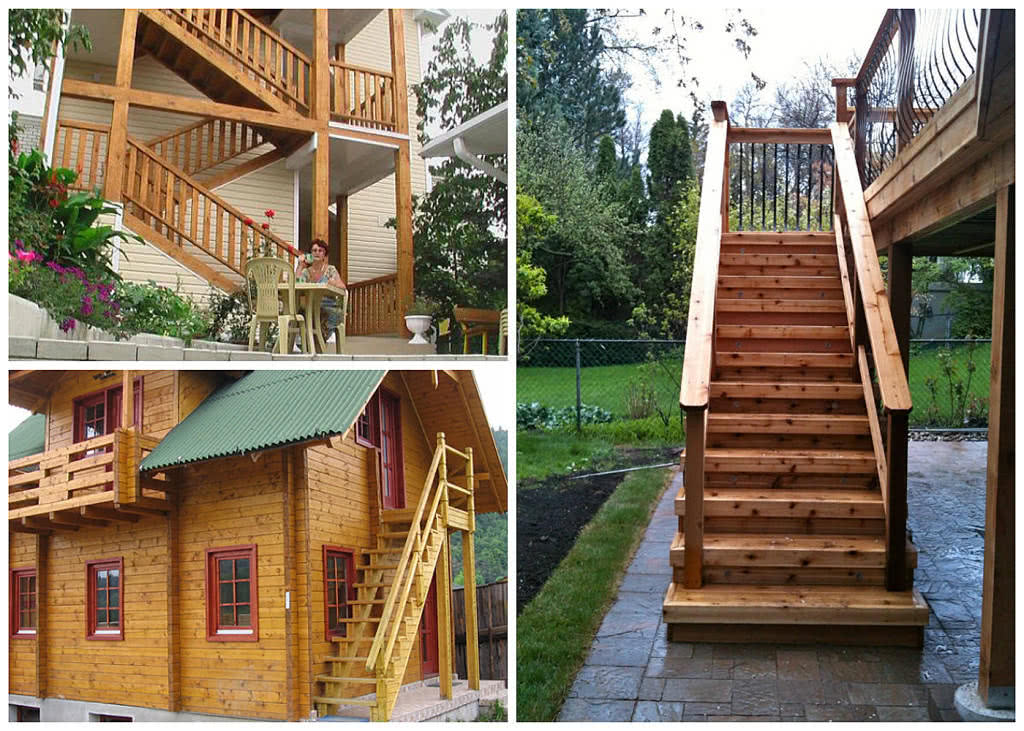

Деревянная наружная лестница на мансарду: плюсы и минусы

Расположение лестницы играет большую роль. Она может располагаться в гостиной и вести на мансардный этаж. Либо вести с первого этажа на чердак.

Если в доме мало места, можно использовать наружную лестницу, чтобы попасть на чердак.

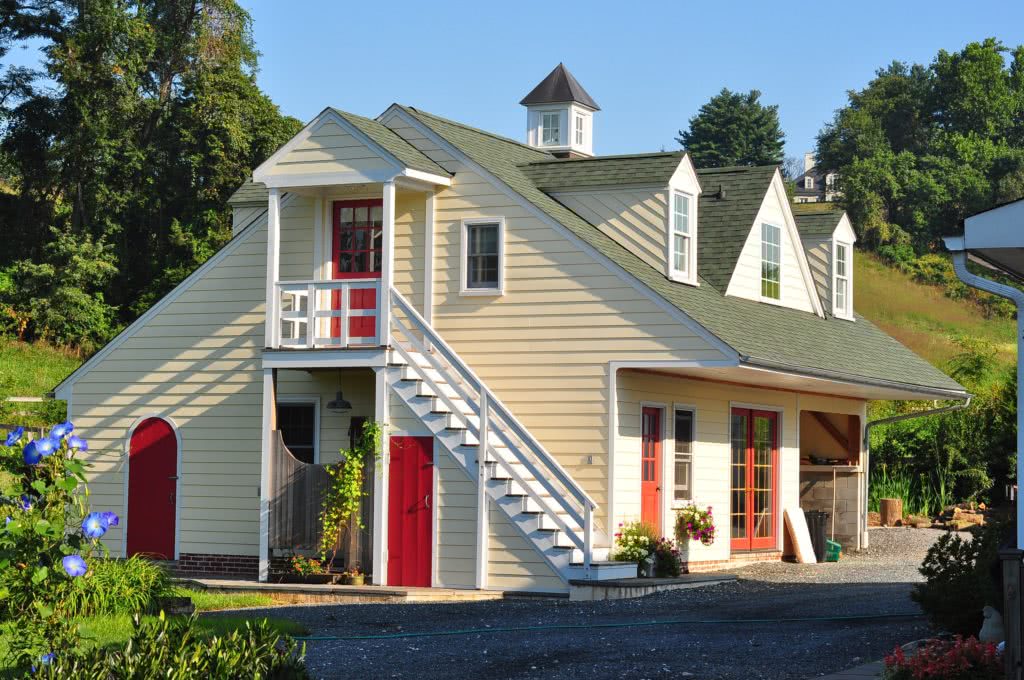

Иногда требуется отдельный вход на пристроенный этаж, тогда вдоль стены дома устанавливается наружная лестница, ведущая на мансарду

Положительные черты наружной лестницы:

Экономия пространства внутри дома;
Возможность заходить на верхний этаж с улицы.

Наружные лестницы изготавливают из дерева, металла, бетона, камня. Оптимальный материал – дерево. Оно устойчиво к внешней среде, если его поверхность прошла обработку и покрытие лаком. Но, есть небольшой минус: зимой придется часто чистить такую лестницу. На даче часто используют деревянные чердачные лестницы. Обычно, комнату используют не для проживания, а для хранения вещей. Данная лестница может быть использована по надобности. Если ее конструкция является приставной, ее можно хранить в помещении. Такой вид лестниц используется для доступа к чердаку, но не является самым безопасным.

Наружная лестница удобна тем, если на мансардном этаже проживает человек, приходящий домой поздно, он не потревожит остальных своим приходом.

Если проживаете в пятиэтажном коттедже, тогда наружная лестница станет спасением. В одном доме могут проживать несколько соседей. Чтобы не подниматься каждый раз внутри дома и не мешать соседям, можно пристроить свою лестницу.

Данная лестница подвержена осадкам, которые могут скапливаться на ней. Эту проблему можно решить, соорудив защитный навес.

Типы конструкций лестниц

Конструкция лестницы в индивидуальном доме — это строение, по которой люди осуществляют передвижение между этажами.

Маршевые конструкции лестниц демократичны и они просты в изготовлении. Некоторые застройщики делают не высокие потолки в этаже, значит и лестницы выполняют одномаршевые.

Однако, дажа с низкими потолками лестницы получаются крутые. Если для молодёжи эти конструкции подойдут, то для малышей и возрастных людей это очень трудные и очень травмоопасные лестницы.

В помещениях, где потолки на эконом-уровне больше +2.60 м, конструкции требуется делать двухмаршевые и разных конфигураций.

Важной особенностью для лестниц с повышенной этажностью является встраиваемые площадки, где поднимающий человек может отдохнуть. А также с такой площадки может быть вход в промежуточную комнату

Именно так я и сделал на собственном доме. Использовал железобетонные марши с панельных 9-и этажных домов. А для устройства площадки железобетонные проступи. Ограждения лестницы металлические с панельных домов, немного переработанные. Проступи и подступенки лестницы были покрашены светло коричневой краской. Так мы прожили более 15 лет, когда пришла мысль отделать железобетонные конструкции деревом. Как то стало комфортней по ней ходить.

И ещё, для конструкций лестниц, чтобы использовать как меньше пространства зала, используют пристройки — типа эркеров, в которых размещают часть лестницы или полностью. Как правило в таких пристройках выполняют оконные проёмы для естественного освещения.

Но вот в этом случае, подрядчик уговорил застройщика немного уменьшить высоты этажей и небольшой по высоте оконный проём, в лестничной клетке, не получился.

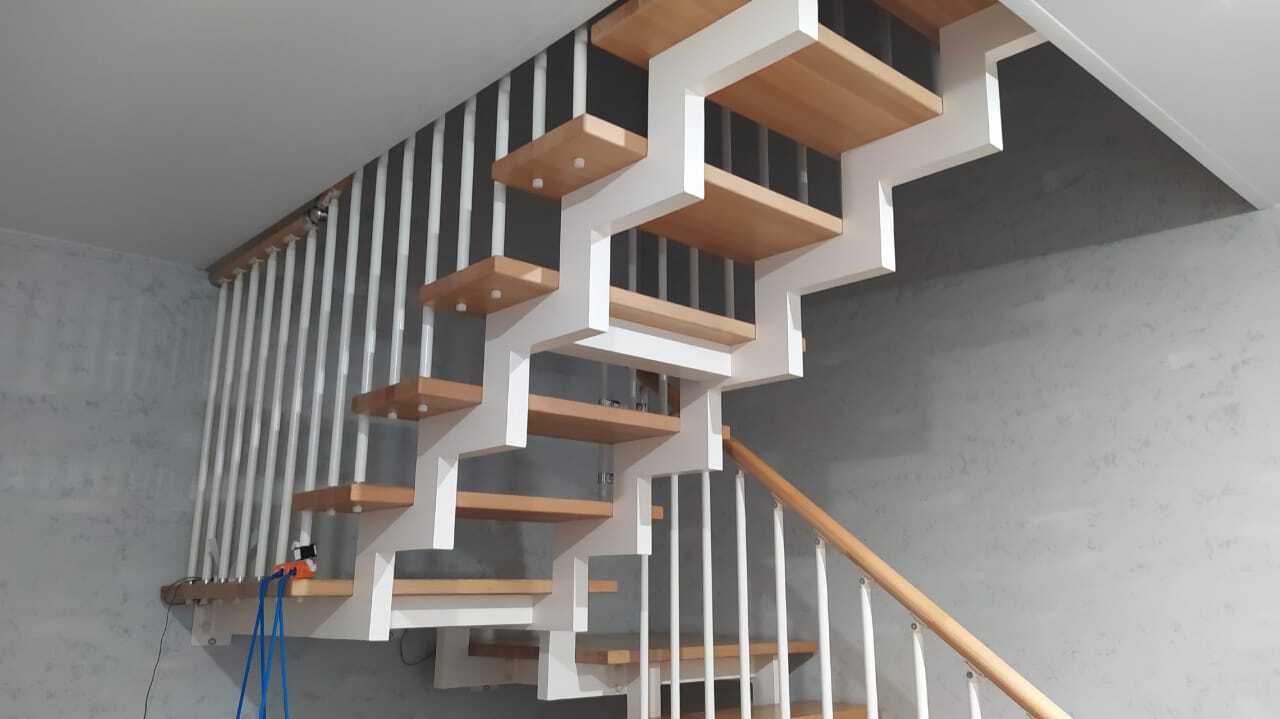

В настоящее время обладают известностью лестницы, в которых основа производиться из металла, а ступени из древесины.

Проектируя лестницы в небольших по размерам домах, как правило выбирают маршевые конструкции с одним или с двумя разворотами на 90 градусов. И самый используемый разворот на 180 градусов с промежуточной площадкой. И ещё, заменяют площадку забежными ступенями.

В одном из проектов, в связи малыми размерами дома, пришлось скрыть все недочёты с этим связанные. А конкретно, спальня взрослый родителей и детская были расположены в мансарде. В детской комнате имеется балкон. А для размещения лестничной клетки была запроектирована пристройка типа эркера на два этажа.

Лестница трех маршевая с поворотом на 180 градусов. При таком решении на первом этаже запроектированы: прихожая — 7м2 , кухня — 10м2, гостиная — 20м2, ванная и туалет — 2,5/1,5 м2.

А в доме с цокольным этажом и мансардой была запроектирована и выполнена шикарная шести маршевая лестница с промежуточными площадками.

В лестничной клетке имеется оконный проём для естественного освещения. А ступени выполнены без подступенков, что даёт проникать дневному свету по всей лестничной клетке.

Винтовые конструкции лестниц — индивидуальные и причудливые. По этим лестницам поднимаются на этаж в мансарду. Винтовые лестницы имеют забористый вид и заполняют минимально часть пространства.

Созидательная черта таких лестниц — оригинальный столб, где закрепятся проступи ступеней по восходящей винтовой линии. Как правило края их скруглённые.

Размещать конструкцию лестницы можно везде, где вам больше нравиться. Такую лестницу можно сделать на стройке с сотоварищами. А можно приобрести уже готовые в розничной сети и там же подобрать по высоте этажа. Конечно лестница выглядит оригинально, но по ней неудобно ходить пожилым людям и маленьким ребятишкам.

Работая на строительстве санатория Россия в Белокурихе, мне довелось выполнить широкую железобетонную, с большим радиусом закругления винтовую лестницу с 1-го на 2-ой этаж Общественного блока.

В последствии я применил эту технологию на одном из коттеджей. Была спроектирована железобетонная лестниц комбинированная. Винт уходил на маршевую лестницу, примерно вот так:

Подходящие решения для маленького дома

Если нужно сэкономить место

Чем компактнее конструкция, тем она менее удобна. Есть два способа, позволяющих решить проблему.

Складные модели — они занимают мало места, но часто ломаются. Их прочность меньше, чем у стационарных. Телескопические сборные элементы складываются и задвигаются вверх. Когда его необходимо спустить, нужно потянуть за ручку. От слишком быстрого открывания его удерживают доводчики.
Второй способ решить проблему с размещением в маленьком помещении — крутой стационарный подъем. Его можно закрепить на перекрытиях и вертикальной поверхности. Существуют модели без перил шириной меньше метра. Ступеньки в них крепятся к центральной балке, образуя некое подобие рыбьего скелета. Чтобы ими пользоваться, нужно обладать отменным здоровьем, особенно если они находятся на удалении от стены, и держаться не за что. Пенсионерам и людям с ограниченными возможностями будет сложно забираться наверх и спускаться вниз по ступенькам, расположенным под острым углом к поверхности пола. Есть и более привычные модели, в которых балки расположены по краям.

Instagram @masha__mamasha

Если важнее удобство

В этом случае наклон не должен превышать 45 градусов. Простые конструкции являются самыми надежными и самыми громоздкими. Например, одномаршевый пролет, ведущий от пола до входа на второй этаж, не всегда удается разместить на малой площади. Его устройство возможно только в вытянутом посещении, которое после монтажа станет еще уже.

Существуют три основных варианта, позволяющие вписать подъем в помещение небольшого размера.

Два перпендикулярных марша соединены прямоугольной площадкой. Каждый из них идет вдоль своей стены.
Прямоугольная горизонталь разбивается на винтовые треугольные или трапециевидные ступеньки. Внутренней стороной они крепятся к центральной стойке.
Винтовая конструкция.

Instagram @metall78region

Просматривая фото лестниц на мансарду в частных домах и варианты их исполнения, можно прийти к заключению, что не все они одинаково удобны. Определенную опасность при подъеме представляют закругленные участки, особенно возле опоры, являющейся центром их радиуса. Кроме того, рассчитать и изготовить их гораздо сложнее, чем прямоугольные. Лучше взять за основу первый вариант с прямоугольной площадкой и наклоном до 45 градусов. Именно его мы и будем рассматривать.

Instagram @zagorodmebel

Instagram @romayatsuha

Порядок изготовления деревянной лестницы

Изготовление лестницы нужно начинать с ее площадок – оснований, которыми она крепится к полу первого и второго этажа. Для крепления верней площадки используются анкерные болты или шипы. Нижнее основание можно зафиксировать, используя деревянный брусок, высота которого немного ниже высоты ступеньки, а ширина равна ширине проема и тетивы.

Далее следует монтаж тетивы с двух сторон марша. – это конструктивный элемент, который соединяет между собой ступени. Ее можно сделать из доски сечением 20х5 см. Для этого на ней делаются отметки мест расположения всех ступеней и с помощью лобзика выпиливаются места упора ступеней. Края вырезанных таким образом ниш округляются и тщательно шлифуются. Также шлифуется и ошкуривается вся тетива, что необходимо для качественной покраски или лакирования ее поверхности. Шероховатая поверхность не будет выглядеть красиво даже после вскрытия лаком. Одна тетива крепится к стене с помощью саморезов, причем каждый зубчик должен быть закреплен отдельно. Вторая тетива крепится к площадкам первого и второго этажа с помощью анкерных болтов, для чего ее концы оснащаются специальными длинными выступами для надежного крепления к основам. Если лестница будет слишком тяжелой из-за большой длины или обилия декоративных элементов, тетива может дополнительно опираться на опорные столбики.

Подступени и ступени вырезаются из деревянных досок по одной согласно выбранным параметрам и чертежу. Для подступеней используются доски толщиной до 3 см, по ширине и высоте отвечающие соответствующим параметрам ступеней. Есть лестничные конструкции, в которых подступени не используются, но для большей прочности и безопасности их лучше установить. Кроме того, в этом случае можно использовать площадь под лестницей.

В качестве материала для ступеней выбираются доски толщиной до 4 см. В случае, когда ступени слегка выходят за пределы подступеней, эти выступы округляются и тщательно шлифуются. Установка подступеней и ступеней идет сразу после монтажа тетивы – сначала подступени, потом ступени. Крепятся они клеем и саморезами.

Специальный клей для дерева поможет не только закрепить элементы, но и защитит лестницу от появления скрипа, а саморезы сделают конструкцию более жесткой и прочной. Шляпки саморезов закрываются специальными заглушками и красятся или вскрываются лаком.

При установке отдельных деревянных деталей, возможно, их нужно будет немного подрезать и подгонять по размерам, чтобы они более плотно прилегали друг к другу.

Балясины, перила и столбики для лестницы проще приобрести готовыми – изготавливать их самостоятельно довольно сложно и долго. Для ограждения лестницы на верхнем этаже балясины устанавливаются на подперила, которые закрепляются на поверхности пола шурупами, а сами балясины крепятся шпильками толщиной 8 мм. Под шпильки в подпериле и балясинах предварительно просверливаются отверстия в 7 мм, а уже потом в них вкручиваются сами шпильки. Шаг между креплениями выбирается в зависимости от размеров балясин. На верхнюю часть балясин тоже устанавливаются подперила с идентичным креплением. Шпильки могут быть просто деревянными или из дерева и металла. Последние более прочные и надежные.

Снизу лестницы устанавливается столбик, а на него и на верхнюю балясину натягивается нитка, определяющая высоту балясин, которые крепятся к ступеням. На каждой ступени может располагаться 1-2 балясины. Перед тем, как окончательно их закрепить, балясины приставляются к месту установки, и по линии нитки обрезается их лишняя часть, после чего они закрепляются окончательно

На балясины сверху монтируются подперила, поэтому так важно, чтобы они имели одну высоту. Подперила крепятся шпильками, а перила – жидкими гвоздями

Нижнюю «изнаночную» часть лестницы можно подшить легкими отделочными материалами, например деревянными плитами или листами фанеры

Это придаст конструкции более презентабельный вид, что важно в случаях, когда место под лестницей планируется использовать. Отделку нужно крепить к тетивам. Финишная отделка поверхности лестницы обычно представляет собой вскрытие прозрачным лаком, что сохраняет природный вид древесины и создает защитный слой

Для этого на предварительно отшлифованные и ошкуренные поверхности наносится морилка, а потом два-три слоя водостойкого лака

Финишная отделка поверхности лестницы обычно представляет собой вскрытие прозрачным лаком, что сохраняет природный вид древесины и создает защитный слой. Для этого на предварительно отшлифованные и ошкуренные поверхности наносится морилка, а потом два-три слоя водостойкого лака.

Лестница своими руками на мансарду
