Манометры для измерения давления воды

Оглавление

Нормы СНИП для регулирования давления воды в квартире и частном доме

Регламент соответствия нормам давления воды касается главным образом МКД (многоквартирных домов) и частных домов с центральным водоснабжением. Такие нормы регламентированы СНиП 2.04.2-84. Этот СНиП приравнивается к квартирам с 1-го этажа, а значит, подойдет для частных домов.

Но в случае с домами все намного проще, поскольку здесь почти всегда устанавливают либо насосные станции, повышающие давление в системе водоснабжения в нужных пределах, либо бурят скважины и устанавливают насос с гидроаккумулятором.

Что касается квартир, то по указанному нормативу СНИП, напор воды в кране у жителей первого этажа должен соответствовать одному бару. С учетом подъема на каждый следующий этаж показатели должны повышаться на 0,4 бар. В пятиэтажных домах на последнем этаже может быть давление водопроводной сети порядка 3 бар. Что касается высотных многоквартирных домов с этажностью 9 или 17 этажей, то здесь все рассчитывается индивидуально, но не выходя за нормы СНИП.

Минимальных показателей хватит для работы кухонного крана, умывальника, посудомоечной и стиральной машин; для душа, бассейна, джакузи этого давления будет мало. Если вы проживаете в квартире, и вода течет плохо, можно обратиться к слесарю, но предварительно нужно проверить собственное жилье на предмет засоров и неисправностей.

Что касается частных домов, то минимальный предел давления, который устанавливается посредством гидроаккумулятора и реле давления, соответствует 1,5 атмосферы. Для бытовых потребностей следует держать давление в контуре не более 3 атмосфер. Это легко выполнит любая насосная станция и гидроаккумулятор с современным реле давления. Настройка реле выполняется быстро путем откручивания гаек соответствующей пружины.

Если в дом заходит центральное водоснабжение, то рационально поставить насосную станцию. Ее принцип работы таков, что она получает воду со слабым давлением, наполняет емкость, повышает давление воды и отдает ее в основную систему уже с нормальными значениями.

Вступление

Проблемы с давлением воды, горячей и/или холодной, чаще видны «невооружённым» взглядом. Плохой напор воды виден по слабой струе воды льющейся из крана, по долгому набору воды в ёмкость, по слабому душу. Визуально, менее понятен избыточный напор воды, который тоже может быть в квартирном водопроводе.

Однако не всегда слабое, не нормативное давление воды можно увидеть и почувствовать онлайн. Для споров с управляющими компаниями, а также для подключения некоторых бытовых и сантехнических приборов нужно точно измерить давление воды в квартире. Как это сделать в этой статье.

Примечание: Как мне кажется проблема избыточного напора воды не так актуальна, как недостаток напора. Поэтому в статье будет больше говорить о недостатке давления.

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Места установки:

насосные станции;
котельные;
железнодорожный транспорт, автомобили, воздушные и водные суда;
напорные трубопроводы;
водонагревательные приборы;
системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

Как измерить давление воды в системе

Вопрос отпадает, если у вас уже установлен манометр на входе в систему. Если нет, то потребуется 5 минут времени и следующие полезные вещи:

Манометр для воды.
Штуцер с резьбой 1/2 дюйма.
Шланг подходящего диаметра.
Червячные хомуты.
Сантехнический скотч.

Шланг одним концом надеваем на манометр, вторым на штуцер. Фиксируем хомутами. Идем в ванную. Откручиваем душевую лейку и на ее место определяем штуцер. Несколько раз переключаем воду между режимами душ-кран, чтобы выгнать воздушную пробку. Если стыки подтекают, то заматываем соединение сантехническим скотчем. Готово. Взгляните на шкалу манометра и узнайте давление в водопроводе.

Это интересно: Водяная завеса от пожара

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Как измеряют давление

Предельное значение в водопроводном манометре – 6-7 бар

Для измерения в системе водоснабжения используется манометр. Его устанавливают рядом с водосчетчиком в точке ввода водопроводной трубы в здание. Также встроенным устройством оснащаются обогревательные котлы. Манометр позволяет самостоятельно провести измерения фактических значений и сравнение их с теми, что соответствуют технологическим нормативам и ГОСТам.

Следить за показателями этого прибора требуется регулярно. Ведь при низких значениях водная струя на водопотребителях будет крайне слабой.

Превышение нормативов представляет опасность для сантехнических и бытовых приборов. Водопроводный манометр оснащен измерительной шкалой с максимумом в семь атмосфер: при повышении напора больше этого показателя в сети образуются крупные неполадки. На участках сочленения трубных отрезков возникают протечки, чувствительные элементы ломаются.

Куда обращаться с проблемой неправильного давления

В заключение отметим, что если проблема носит локальный характер и затруднения возникают только в вашей квартире, то вы можете обратиться к любому мастеру-сантехнику за помощью. Если же вы уверены, что давление изначально занижено, то обращайтесь в управляющую компанию с претензией. В назначенное время придет специалист, который выполнит замеры, на основании чего будут приняты меры.

Предыдущая запись Регулятор давления воды: принцип работы и правильный монтаж в систему водоснабжения

Следующая запись Водопровод на даче из колодца с помощью погружного насоса и гидроаккумулятора

При каких значениях нормально функционирует техника

Для нормального функционирования стиральной машины необходимо, чтобы давление было не ниже полутора атмосферы. Посудомоечная машина также работает при 1,5 атмосферах. Что касается индивидуального отопления квартир путем использования электрических и газовых котлов, то здесь все сугубо индивидуально.

Давление воды для полноценного потребления

Задаетесь вопросом о том, какое давление воды в водопроводе многоквартирного дома должно быть? Ответ прост, что касается раковины, смесителей, душевых кабин, унитазов и биде, то здесь давление должно быть не менее чем 0,3 атмосферы. Наибольшие потребности у джакузи с функцией гидромассажа, здесь давление должно быть не менее 4 атмосфер.

Опасность излишне сильной подачи

Аварийная ситуация никогда не возникнет при малом напоре. Опасаться нужно именно повышенных показателей в системе. Особенно это касается старых многоэтажных домов, где ремонт водопровода не производился давно или не производился никогда. Здесь трубы уже износились, коррозия частично разъела металл за время долгой эксплуатации. Поэтому, излишнее давление может привести к протечке и затоплению соседей. В этом случае рекомендуется, перед счетчиками, устанавливать регулятор давления.

Для обычных пластиковых труб рекомендовано давление порядка 10 атмосфер. То есть, этот предел превышать нельзя.

Гидроудар – сильное одноразовое повышение давления в момент включения подачи воды. Это может быть после ремонта, когда насос сразу же включается на полную мощность и получается резкий толчок, который приводит к срыву кранов, выходу из строя счетчиков, появлению трещин на корпусе латунных фитингов, а также к обрыву гибких шлангов.

Как узнать давление воды в квартире

Чтобы понять давление воды в квартире, следует ориентироваться на приборы потребления жидкости. Например, снять аэратор, открыть кран, убедиться, что вода течет нормально.

Для нормального тока воды в кухонном кране и в ванне нужно давление в0,3 атмосферы. Если вода течет слабо, значит давление ниже этого показателя. Для тока воды в унитазном бачке нужно 0,4 атмосферы, если он не наполняется, значит, давление воды меньше. При наличии манометра можно установить его в подходящем месте и провести замеры.

Если устройств замера нет, можно вызвать слесаря-сантехника из ЖЭУ, который выполнит измерения согласно вашим указаниям. Далее на видео можно увидеть, как правильно выполнить замер напора воды самостоятельно:

Как измерить давление воды без манометра

Если манометра нет, а давление нужно измерить, достаточно воспользоваться обычной прозрачной трубкой. Выберите длину трубки в 1 м. Оденьте ее на кран, плотно зафиксируйте, откройте кран, немного заполнив трубку водой. Закройте кран, произведите замер незаполненного расстояния. Предположим, этот показатель равняется 54 см. Далее зажмите трубку пальцем, откройте немного кран, и убедитесь, как вода начнет подниматься вверх и сжимать воздух.

Соответственно, как только вода перестанет подниматься, закройте кран и произведите замер расстояния, которое осталось незаполненным водой. Если оно равняется 20 см, то делим 54 на 20 и получаем 2,7 атмосферы давления в контуре. Выполнять подобные замеры для удобства лучше вдвоем. Выполнив замеры, вы будете знать, платить вам за ХВС и ГВС в квитанции на коммунальные услуги, или попросить управляющую компанию выполнить ремонт.

Жидкостный манометр

Этот тип манометров появился первым еще в XVII веке. Он ведет свое начало от опытов Торричелли — одного из учеников Галилео Галилея.

Итальянский ученый погружал в емкость запаянную с одного конца и наполненную ртутью трубку. Некоторое количество ртути выливалось из трубки, и в ее верхней части получался вакуум. На ртуть в емкости действовало атмосферное давление, а на ртуть в трубке — нет. Соответственно, при повышении атмосферного давления ртутный столбик в трубке поднимался, а при понижении — опускался.

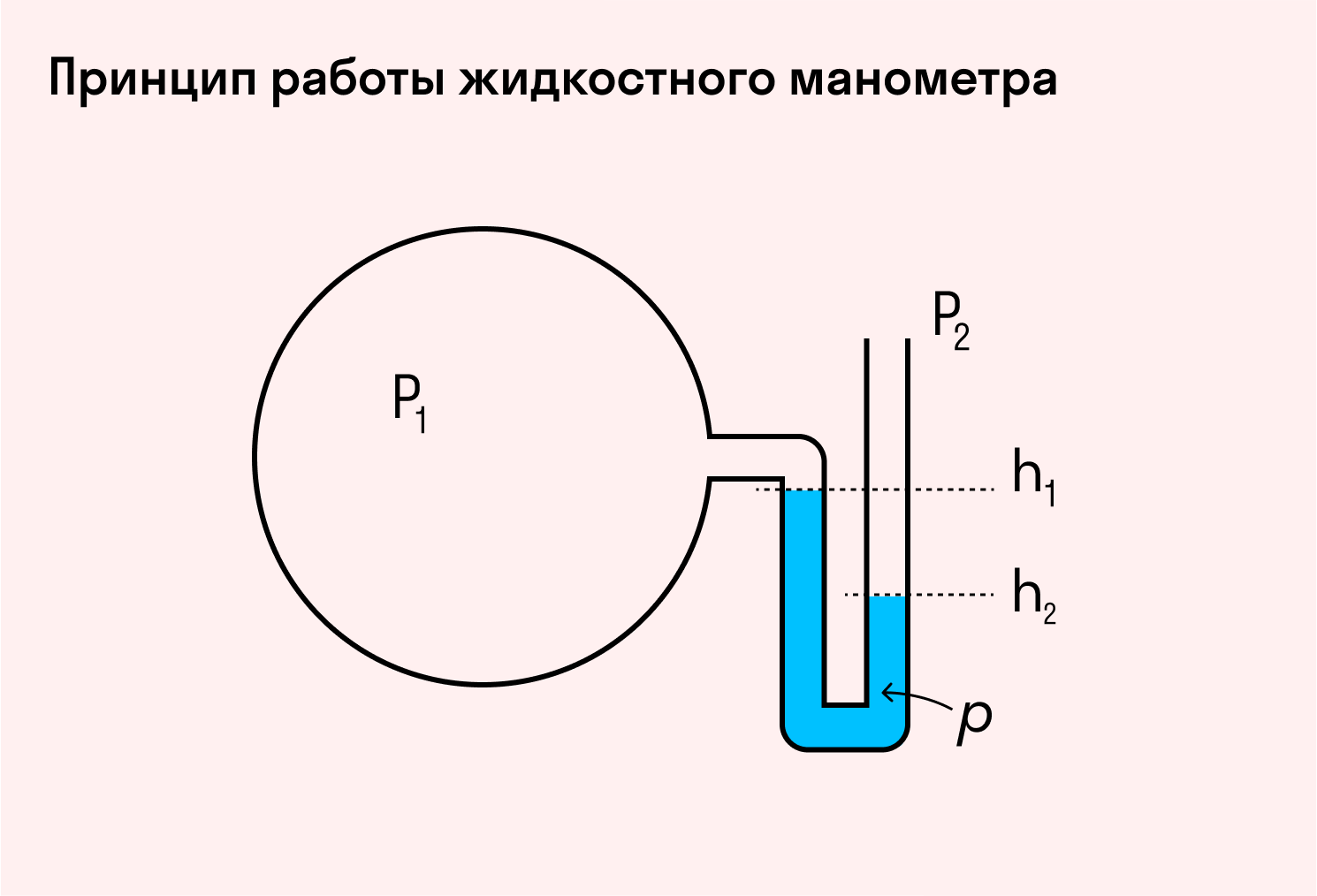

Принцип работы жидкостного манометра в целом похож на принцип работы системы из опыта Торричелли. Этот прибор представляет собой систему сообщающихся сосудов — две трубки, соединенные в U-образную конструкцию. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление — уровень жидкости в обеих трубках будет одинаков.

Если одну из трубок подключить к накачивающему устройству или к закрытой емкости, на жидкость в ней будет действовать измеряемое давление (Р₁). В то время как на жидкость во второй трубке действует только атмосферное давление (Р₂). При изменении Р₁ уровень жидкости во второй трубке тоже будет меняться.

Измерив разность высоты столба Δh = h1 − h2, можно узнать, насколько изменилось давление ΔP = P1 − P2.

Результат измерений, полученный в сантиметрах ртутного столба, переводят в паскали из расчета:

1 см ртутного столба (при 0°C) = 1333,22 Па.

Для получения результата сразу в паскалях можно воспользоваться формулой, которая определяет давление воды на стенки емкости:

Р = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба.

Ускорение свободного падения (g) всегда равно 9,8 H/кг.

Интересный факт!
Слава изобретателя манометра принадлежит Торричелли, но на самом деле он был придуман на столетие раньше Леонардо да Винчи. Гениальный художник и ученый написал трактат по гидравлике, в котором рассказал о замере давления воды с помощью U-образной системы. Однако этот труд до широкой публики дошел только в XIX веке.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

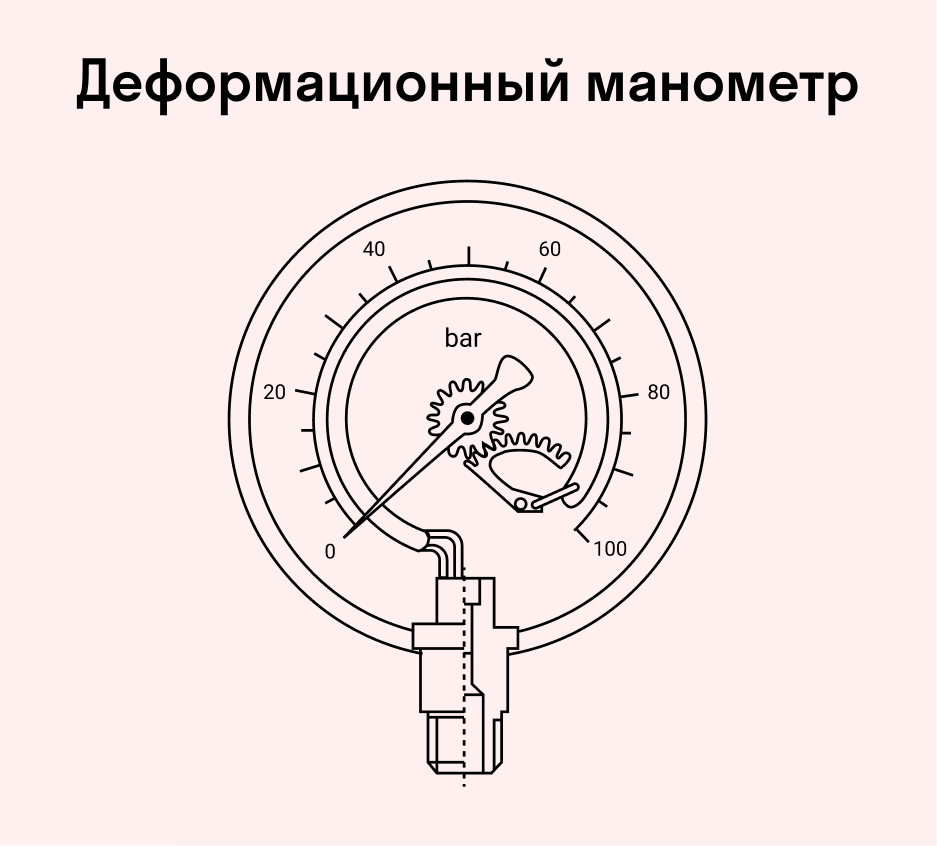

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

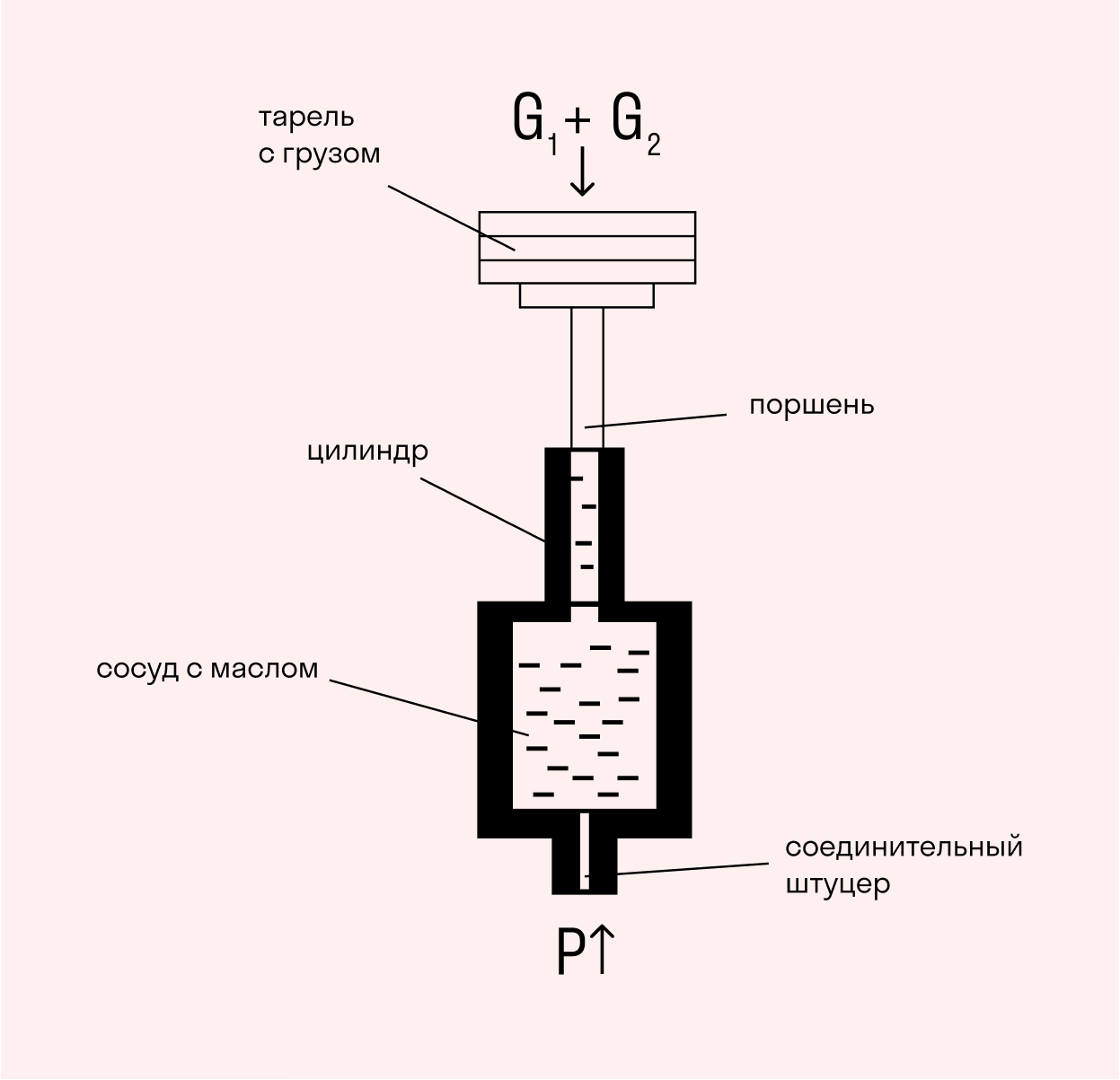

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Три метода самостоятельно измерить давление воды в квартире

Посмотрим на три способа самостоятельно измерить давление воды в вашей квартире.

Метод 1, постоянный

Если установить манометры в вводной водопроводный узел, то вы сможете постоянно контролировать давление воды в системе ГВС и ХВС. Давление воды будет измеряться именно на вводе воды в квартиру.

Устанавливаются манометры на горячий и холодный водопровод, после главных запорных кранов квартиры, после грубого фильтра очистки воды, после обратного клапана, ДО счётчиков учёта расхода воды.

Если в водопроводном узле предусмотренны фильтры тонкой очистки, то манометры лучше поставить после них, а ещё лучше купить тонкие фильтры с манометрами.

несколько манометров в узле

Важно отметить, что обычно, для экономии места и удобства монтажа, манометры ставятся в комплекте с редукторами давления. манометр с редуктором давления

манометр с редуктором давления

Примечание: установка редуктора давления не обязывает ставить манометр и наоборот. Это просто удобно.

Советы по выбору

Учитывайте не только тип устройства, но и другие характеристики. От них зависит, подойдёт ли вам прибор и будет ли эффективна его работа.

Тип соединения

Бытовые редукторы чаще всего устанавливаются с помощью резьбы, а промышленные — с помощью фитингов

Выбирая устройство, обратите внимание на диаметр подключения, который измеряется в дюймах. Вам может подойти редуктор давления воды 3/4″

В иных случаях понадобится редуктор давления воды 1/2″ или 2″. Измерьте внутренний диаметр трубы и подберите соответствующий ему прибор.

Производительность

Производительность моделей квартирного типа обычно не превышает 3 м³/ч. Такого объёма воды вполне достаточно для бытового обслуживания. В коммерческих строениях используют регуляторы с большей пропускной способностью — 3–15 м³/ч, а в промышленных — устройства, производительность которых выше 15 м³/ч.

Температурный режим

Не все модели подходят для горячего водоснабжения. Редуктор давления горячей воды должен быть предназначен для работы при температуре до 130 ºС. Редуктор давления холодной воды может не обладать такой термостойкостью.

Материал

Лучшие редукторы давления воды производят из практичных материалов, не подверженных коррозии, — никелированной или хромированной латуни или нержавеющей стали.

Это интересно: Штабные столы: назначение и обзор моделей

Почему в водопроводе в квартире плохой напор?

Существуют 3 основные причины низкого давления:

Крупные засоры в трубах, на очистных сооружениях. Обильные осадки, загрязнение рек – всё это ведет к скоплению мусора в водопроводе. Для борьбы с этим применяют комплексные меры, в которых задействуют специалистов, специальную технику.
Повреждения трубопровода. Отсутствие мер по обновлению систем снабжения, ведет к износу и последующим поломкам.
Ошибки в разработке плана водоснабжения. Большое количество перепадов высот, изгибов, соединений нескольких линий в одну ведут к замедлению скорости течения воды, что напрямую влияет на давление.

Своими силами исправить это практически невозможно, но искусственно повысить его в квартире, доме можно с помощью насосного оборудования.

Как его повысить?

Простейший способ увеличить напор – поставить насос. В магазинах можно найти:

проточные;
стационарные (насосная станция).

Для гарантированного результата лучше установить несколько таких приборов. Сделать это можно, не запрашивая разрешения у служб ЖКХ.

Одновременная работа нескольких насосов может понизить напор у других жильцов. В таком случае суд может обязать удалить дополнительное оборудование из водопровода.

Стоит выбирать оборудование с производительностью 3.5 м3 в час и автоматической регулировкой. Крайне нежелательно, чтобы уровень шума превышал 40 дБ, иначе потребуется дополнительная звукоизоляция. Проточные насосы подсоединяются к трубам двумя шлангами.

Для насосных станций придется монтировать отдельный контур. Монтажом и реализацией занимаются специальные фирмы. Установка такого прибора гарантирует стабильное водоснабжение на протяжении многих лет.

Насосная станция – сложная система, в которую входят:

небольшой резервуар;
датчик давления;
насос.

Такая конструкция позволяет защищать систему даже от небольших колебаний давления. Она анализирует величину напора в реальном времени, повышает или понижает его в зависимости от заданных параметров. Это необходимо в частном секторе, когда несколько соседей одновременно начинают полив своих участков.

Как повысить давление воды в водопроводе

Повысить давление воды в водопроводе можно множеством способов, наиболее популярными из которых являются:

применение циркуляционного насоса;
применение специального оборудования для насосной станции.

Повысить давление воды в водопроводе

Использование циркуляционного насоса

Для повышения давления воды может использоваться циркуляционный насос. Принцип действия такого насоса основан на увеличении скорости потока воды, что приводит к увеличению давления.

При установке циркуляционного насоса нужно четко следовать инструкции. На насосе стрелками изображено направление водотока.

ВАЖНО! Если прибор будет установлен неверно, то это приведет к его поломке, которая не будет считаться гарантийным случаем, ведь это нарушение правил эксплуатации насоса при установке. Насос может работать в двух режимах — ручном или автоматическом

Лучше всего приобретать второй вариант, поскольку он оснащен дополнительным прибором — датчиком потока. Этот прибор в автоматическом режиме регулирует скорость движения воды. Это позволяет экономить воду, когда хозяев нет дома, а также при необходимости повышать давления в трубе за счёт увеличения скорости движения воды

Насос может работать в двух режимах — ручном или автоматическом. Лучше всего приобретать второй вариант, поскольку он оснащен дополнительным прибором — датчиком потока. Этот прибор в автоматическом режиме регулирует скорость движения воды. Это позволяет экономить воду, когда хозяев нет дома, а также при необходимости повышать давления в трубе за счёт увеличения скорости движения воды.

При выборе насоса следует обратить внимание на следующие компоненты:

Максимальное давление;
Уровень энергопотребления (чем выше класс, тем лучше);
Уровень шума (чем ниже, тем лучше);
Бренд (чем дольше на рынке, тем выгоднее покупать. Тем более что цена на такой товар не всегда выше новых компаний).

Оборудование водонапорной насосной станции

Для обеспечения повышения давления можно поставить насосную станцию.

Замена погружного насоса на вариант с более сильной погружной помпой. Также в процессе замены прибора придется заменить реле давления на модели, которые срабатывают при более высоких значениях давления.

Замена труб. В данном варианте рассматривается случай замены труб с маленького на больший диаметр. Такой способ основан на снижении гидравлического сопротивления, т.е. воде легче подниматься на высоту по трубе большого диаметра, нежели маленького. Например, замена стандартных труб диаметром 32 мм на трубы 64 мм.
Установка гидроаккумулятора. Гидроаккумулятор устанавливается при наличии автоматической водопроводной системы. Суть работы такого прибора заключается в том, что определенное количество воды накапливается в гидробаке, до момента открытия кранов. При открытии кранов большой напор будет сохраняться до тех пор, пока гидробак не опустеет до нижней границы. В таком случае гидроаккумулятор автоматически включит насос и бак снова начнет заполняться.

Повышение давление воды в частном доме с помощью насоса

Нормативы

Вот нормы давления воды в водопроводе, содержащиеся в действующем СНиП 2.04.01-85.

Размещение точки водоразбора	Давление, МПа
Нижняя в здании	Не более 0,45
Нижняя в здании, возведенном в районе со ветхой застройкой	Не более 0,6
Верхняя в здании	не меньше 0,2

Как несложно подсчитать, давление воды в муниципальном водопроводе в общем случае может различаться от его значения на верхнем этаже всего на 0,25 МПа, что соответствует напору в 25 метров. При большей высоте здания на средних этажах обязана устанавливаться промежуточная подкачка.

На практике типовые значения давления в магистралях и трассах таковы:

ХВС — 3 — 4 кгс/см2.
ГВС — 3,5 — 6,5 кгс/см2.

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

Сопротивление трубы на прямых участках.
Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

расход воды;
материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.
