Маркировка автоматов в электрощитке

Оглавление

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Важные моменты подключения в щите

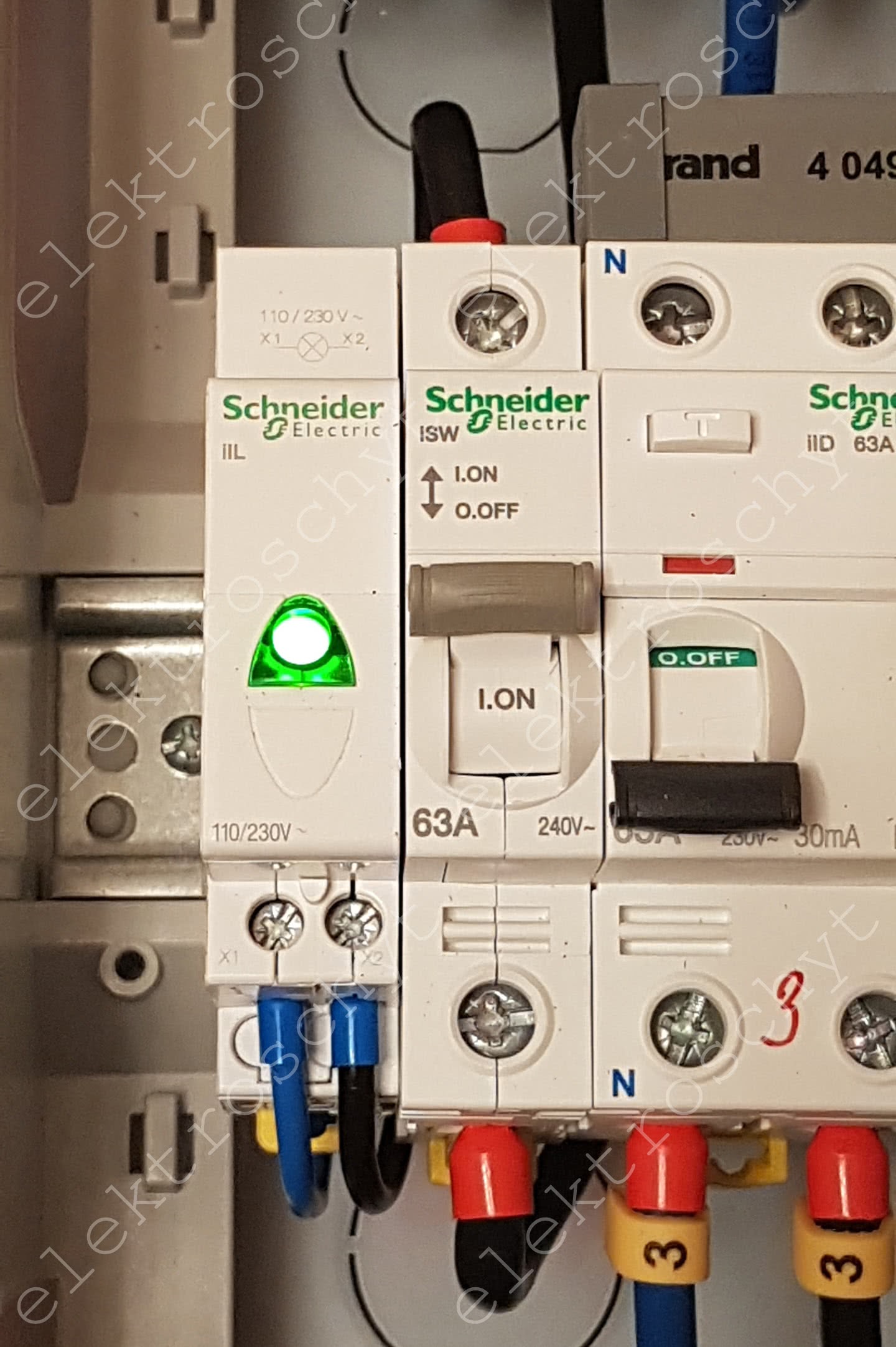

Щит со всеми правильными обозначениями маркировки проводов и кабелей выглядит следующим образом:

Каждая группа электрической проводки тоже должна быть обозначена по определённому принципу:

  • Буква «L» обозначает провода на вход.
  • Буквы «Гр» указывают на группы.
  • После букв цифрами указываются номера линий и групп.

Не стоит забывать и о цветовых обозначениях, поскольку перепутанные цвета часто служат причинами аварий. Иногда, открывая шкаф, можно не обнаружить никаких маркировок, в этом случае нужно с помощью пробников понять, какие провода каким целям служат.

Определить назначение проводов поможет отвёртка с индикатором, с помощью которой без труда можно найти ноль и фазу. В процессе проверки необходимо оставлять разметку, чтобы в будущем не перепутать назначения проводников.

Бывает так, что приходится устанавливать проводники с маркировкой не того цвета, который необходим. В этом случае помните о других разметках на концах кабелей и проводов, они всегда должны быть верными.

Изоляционная лента тоже может помочь сделать разметку, но лучше использовать материалы, о которых мы писали выше.

Термоусаживаемые трубки, которые тоже можно использовать для разметки, выглядят так:

Маркировку необходимо проводить не только в щитках, но и в щитках автоматического управления. Это необходимо для различия разных проводников, например, чтобы сразу находить сигнальные кабели и другие проводники.

Это основная информация, которую нужно знать при маркировке проводников. Не игнорируйте маркировку и следуйте правилам, которые мы описали в статье!

Маркирование цветом и другой символикой поможет не только упростить ремонтные работы и обслуживание, но и сохранить жизнь и здоровье человека при проведении электромонтажных работ. К тому же, процесс маркировки не занимает много времени.

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

  • 1 — корпус;
  • 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
  • 4 — неподвижный контакт;
  • 5 — подвижный контакт;
  • 6 — дугогасительная камера;
  • 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
  • 8 — механизм взвода и расцепления
  • 9 — катушка электромагнитного расцепителя;
  • 10 — рычаг управления;
  • 11 — тепловой расцепитель (биметаллическая пластина);
  • 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

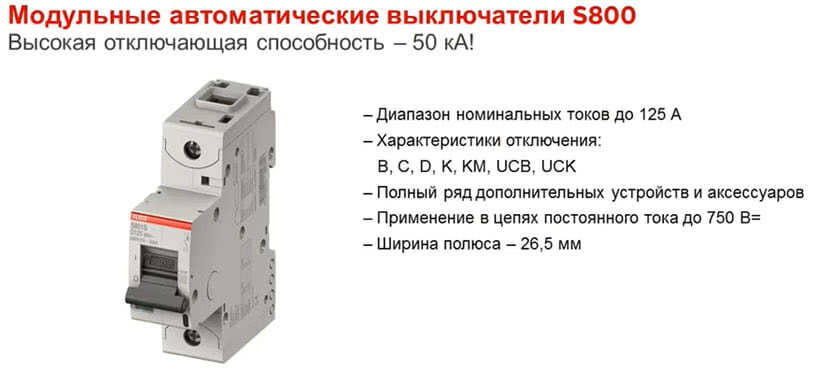

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

ОСНОВНЫЕ ТИПЫ КАБЕЛЬНОЙ МАРКИРОВКИ

Самоламинирующиеся этикетки:

Информация печатается на белой части, которая затем заклеивается прозрачной пленкой, что обеспечивает надежную защиту маркировки от истирания, а также воздействия внешней среды. Клеевой слой высыхает на 80% спустя 20 минут, полностью полимеризуется в течение 24 часов. После этого этикетку невозможно оторвать без применения специального инструмента, при этом надпись легко читается, не бледнеет со временем, не стирается.

Кабельные бирки:

Материалы изготовления – термопластичный полиуретан, полиэтилен, полипропилен, винил. Информация наносится с помощью термотрансферных принтеров. Применяемые полимерные материалы выдерживают высокие температуры, не горят, удобны в использовании. Бирки монтируются на кабель при помощи нейлоновых хомутов, стяжек.

Термоусадочные трубки:

Применяются для идентификации и одновременно изоляции кабелей и проводов. Используются с изделиями диаметром от 0,9 до 50,8мм. Трубки выпускаются из полиэлефина с коэффициентом усадки 2:1 и 3:1. Допустимая температура эксплуатации от -55 0С до +135 0С.

Самоклеящиеся флажки:

Наклейки разработаны для коаксиальных, оптоволоконных и электрических кабелей диаметром менее 4мм. Надпись наносится как с одной, так и с двух сторон. Флажки применяют для идентификации кросс-кабелей, проводов в шкафах коммутации, тонких проводов и жил.

Пластиковые клипсы (кольца):

Быстрый и простой способ маркировки уже соединенных кабелей. Представляют собой разомкнутое кольцо на специальной подложке с направляющими. Относятся к готовой маркировке, так как на кольцах уже нанесены буквенно-цифровые символы. Основной минус данного типа идентификации – высокая трудоемкость, поэтому клипсы чаще используют в условиях, не предполагающих частую смену маркировки.

Существуют и другие способы маркировки кабеля и провода – пластиковые контейнеры со вставками, маркеры с сопротивлением на разрыв, самоклеющиеся этикетки, которые можно располагать вдоль или поперёк проводника.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Чем сделать маркировку в щите

Важно серьёзно относиться к маркировке проводников. Внутри любого шкафа или щита должны находиться обозначающие символы, с помощью которых любой человек мог бы разобраться в схеме электрической проводки

Одна из самых больших проблем заключается в том, что все эти обозначения должны быть хорошо заметны, сохраниться на долгий срок. Если это бирки, они должны быть прочно закреплены.

Обычно для упрощения задачи используют специальные материалы и устройства, которые могут помочь осуществлению маркировки.

Например, сегодня сделаны специальные принтеры. Такие аппараты могут быстро напечатать бирки и этикетки, которые помогут точно и надёжно обеспечить все элементы проводки маркировкой. Данное устройство выглядит следующим образом:

Если Вы хотите увидеть, как работает это устройство, советуем посмотреть следующий ролик. В нём специалист рассказывает об использовании прибора:

Обычно такие принтеры используются профессионалами и мастерами, которые часто имеют дело с монтажом электрической проводки. Если Вам нужно один раз обозначить провода и кабели, можно не тратить деньги на устройства.

Существует кабельный маркер, который стоит значительно дешевле и лучше подойдёт для одноразового применения.

Данные элементы прослужат долгой и надёжной маркировкой на разных проводниках. Другим вариантом является графопласт, который прослужит хорошей альтернативой кабельному маркеру. Однако графопласт стоит значительно дороже.

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.


Условные графические обозначения штепсельных розеток


Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Информация об отдельном автоматическом выключателе может потребоваться, если:

  • необходимо произвести замену устройства;
  • следует подобрать новый автомат в связи с появлением дополнительного контура;
  • требуется сравнить номинальную токовую нагрузку линии и выключателя;
  • нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.

ЩС (Щит силовой) — это система, созданная для ввода/вывода и контроля расходуемой энергии, защищающая также от коротких замыканий и утечек тока.

Главные функция ЩС:

  • обеспечение электроприборов необходимым напряжением (320220 В).
  • разделение цепи питания на участки, предотвращая возникновение коротких замыканий и перегрузок на каждом участке.
  • предохранение кабеля от замыканий и перегрузок.

Силовые щиты применяются как на крупных промышленных объектах, так и в частных домах.

В комплектации ЩС для частных домов присутствует основной выключатель (рубильник), который, при необходимости, сможет обесточить дом. Так же присутствуют счетчик и предохранители (автоматы).

Сам щиток представляет собой металлический/пластиковый шкаф с дверью, содержащий в себе вышеперечисленное оборудование.

Его следует располагать около входа, прочно закрепив, чтобы не подвергать его силовым встряскам. Место должно быть сухим, без отопительных приборов.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду в выборе фирмы на встречу заказчику щита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже одинаковые.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет уже устарел, но актуален до сих пор).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.

Советы по выбору автоматического выключателя

Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.

Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.

Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.

Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
