Виды профнастила. буквенные и цифровые обозначения в маркировке профилированных листов. как выбрать профлист для строительства забора, ворот, калитки, навеса, гаража, фасада, обшивки стен, кровли, кро

Оглавление

Значения маркировки профлистов

Маркировка на листах профнастила — самая главная информация о данном виде материала. Конечно, многие смотрят на эти знаки просто как на набор букв и цифр. Тем, кто собрался впервые работать с профнастилом, перед тем, как покупать тот или иной вид этого материала, необходимо изучить принципы его маркировки и научиться ее расшифровывать.

Итак, символы на маркировке и что они означают:

– первый знак — буква. Она обозначает тип профнастила.

Н, ПН (несущий профиль) — профнастил, который используется для кровли крыши, межэтажных перекрытий или для несъемной опалубки. Отличается дополнительными ребрами жесткости. Самые распространенные марки такого типа Н45 и Н114.

С, ПС (стеновой профиль) — профнастил, который предназначен для обшивки стен и монтажа стеновых конструкций. Листы этого типа с трапецевидной гофрой. Самые распространенные – С10, С20, С35.

К, ПК (кровельный профиль) — профнастил для кровли.

СН – универсальный профнастил. Используется как для кровли, так и для стен.

– второй знак — цифра. Обозначает высоту профиля (мм).

– третий знак — цифра. Обозначает толщину металла (мм).

– четвертый знак — цифра. Обозначает ширину профлиста (мм).

– пятый знак — цифра. Обозначает максимальную длину профнастила (мм). Если профлисты изготавливаются на заказ и имеют мерную длину, она может быть не указана.

Дополнительная маркировка, которой могут быть помечены профлисты:

АЦ — профлист с алюминиево-цинковым покрытием;
АК — профлист с алюминиево-кремниевым покрытием;
ЭОЦП — профлист с электролитическим цинковым покрытием;
МЛ (+номер) — тип покрывающей эмали;
ГОСТ — изготовлен в соответствии с госстандартом;
ТУ — изготовлен по техническим условиям.

Все символы в шифре разделяются между собой дефисом.

Гораздо проще и понятнее будет разобрать маркировку на конкретном примере. Итак, профнастил обозначен маркой Н114-600-0,8 ГОСТ 24045-94. Это означает, что профлисты несущего назначения (т.е. могут использоваться для кровельных работ) с высотой профиля (или гофры) 114 мм, с шириной 600 мм и толщиной листа 0,8 мм. Данный профнастил изготовлен по ГОСТу.

Маркировка может быть и немного другой. Например, ПС10-0,55-750-12000. Запись означает, что это профнастил стенового назначения с высотой гофры 10 мм, толщиной 0,55 мм, шириной листа 750 мм и длиной 12000 мм.

Маркировка на листах профнастила несет в себе всю самую важную информацию о данном виде материала.

Обозначение защитных слоев

Размеры, масса предмета зависят от толщины защитной облицовки. Для таких величин тоже разработана маркировка. Эти обозначения ставят в конце общего кода. По виду полимерная часть бывает:

алюмоцинковым – АЦ;
электролитическим цинковым – ЭОЦП;
полиэфирным – РЕ;
полиуретановым – PUR;
поливинилхлоридным – PVC;
поливинилиденфторидным – PVDF;
акриловым – АК.

Защиту, нанесенную на обе или одну из сторон, отражают буквами «А» или «В». Для кровель подойдут марки профнастила для крыши с защитой из полиэстера. Они способны предохранить от коррозийных разрушений, увеличить устойчивость к нагрузкам от снега, дождя.

Что учесть при выборе листов?

В первую очередь толщина металла для кровли должна быть максимальной. Она входит в ключевые характеристики, от которых зависит срок службы и прочности кровли. В идеале это миллиметровая сталь, эффективно противостоящая прогибу. Для гаражного строительства вместо профлистов выбирали простую листовую сталь с 2-3-миллиметровой толщиной, что позволяло полностью стальному гаражу простоять не одно десятилетие.

По СНиПу толщину в 0,6 мм можно выбрать для частного строительства на надёжно огороженной от посторонних людей территории. В случае многоквартирного и заводского строительства применяют 1-миллиметровую сталь.

Высота волны сыграет не последнюю роль в прочности крыши. Хотя это не панацея от перегрузки, к примеру, со стороны большого количества людей, вышедших на крышу обслужить кровлю, волны высотой от 2-х см являются временным решением. Дело в том, что профилированный лист сложнее прогибается, его рельеф частично компенсирует прогиб стали. Впрочем, запредельная нагрузка, например, от рабочего-тяжеловеса, надевшего ботинки с очень твёрдым каблуком и ходящего по крыше небрежно, просто-напросто промнёт волны.

Длина листа в 4 м подойдёт для ската, чья ширина меньше этой длины. Расчёт нужно производить с учётом стального конька, каждая боковая полоса которого частично уменьшит застилаемую профлистом основную ширину ската. До 30 см может уйти под конёк – остаток важен на случай, когда нижний край профлиста свешивается за армопояс с мауэрлатом, частично защищая стены дома от косых дождей. Для скатов до 6 м подойдут именно 6-метровые листы. Для скатов, отличающихся значительной шириной – до 12 м – подойдут аналогичные по длине листы; чем длиннее лист, тем он более трудоёмок в монтаже. Решение, предусматривающее монтаж листов с подгонкой по ширине ската, позволяет избавиться от горизонтальных швов – вся полоса являет собой единое целое.

Вид покрытия профнастила

Профнастил с покрытием на основе пластика выглядит многообещающим в плане долговечности. Если состав противостоит отрицательному воздействию избытка тепла и ультрафиолета, а также не треснет на морозе, то такие листы прослужат долго – до 40 лет.

Отдельного внимания заслуживало простое кровельное железо, которое представляло собой «спокойную сталь» – томлёный листовой прокат, способный прослужить при облезании защитного слоя не 3-5, а до 30 лет.

Технологии и стандарты, позволяющие изготавливать «спокойную» сталь, оказались весьма энергозатратны. ГОСТы на литьё и прокат стали изменились вместе с технологией. Производство стали ускорилось – в итоге пострадала и её долговечность. Учитывая это, покрытие стальных конструкций, включая профлист, подбирается таким, чтобы оно долго не выцветало и не изнашивалось, прежде чем обнажится несущий материал, из которого изготовлен сам профлист. Полезно раз в полгода-год осматривать крышу на предмет облезания защитного покрытия – и при подозрениях на рыхлость, выцветание обновлять его, используя грунт-эмаль по ржавчине и полимерную (синтетическую) краску.

Толщина каждого слоя покрытия – не менее 30 мкм: более тонкое покрытие облезет значительно быстрее, и сталь заржавеет через несколько дней после полного облезания защитного слоя. Некоторые мастера применяют оцинкованный профлист, однако цинк легко разъедается кислотой, остатки которой (сернистая, азотистая, угольная) всегда присутствует в городских осадках (дожде). Для крыши цинковое покрытие – хотя воды как таковой оно не боится – не применяется.

Компании, поставляющие готовый профлист для кровельных работ, озвучивают рекомендуемый срок службы – 15-40 лет. Минимальный срок службы кровли при небрежном использовании крыши – например, падения ручных инструментов, приводящих к царапинам покрытия, содержание на крыше забытых и ненужных вещей (особенно металлических) – уменьшится до всего нескольких лет. Гарантировать более долгую «жизнь» профлисту они не берутся, какой бы ни была прочной и высококачественной сталь, она не может «прожить» 100 и более лет.

Стальной профлист, кроме своего веса, выдерживает вес снега, людей, проходящих по крыше во время её обслуживания (и планового ремонта), а также разложенный в месте работы инструментарий. Крыша при этом должна получиться прочной, способной сдержать разом все эти воздействия.

Область применения

Оцинкованный профнастил – популярный строительный элемент, который широко используется при сооружении различных объектов. Его применяют:

В качестве межэтажного перекрытия или несущей конструкции.
Для кровель сооружений, имеющих высокие требования к относительным нагрузкам.
При заливании фундамента в виде временной конструкции.
В виде постоянной или временной ограды здания.

Если на первом месте при строительстве – экономия бюджета, для решения поставленных задач стоит выбирать профлист.

Профнастил с лаковым или полимерным напылением используется:

При установке киосков или павильонов для торговли.
Монтаже АЗС, помещений на производствах.
При строительстве коттеджей, дач, загородных домов.
Для обшивки внешней части здания.
В качестве отделки внутри помещения.
Для сооружения ворот, изгородей.
При выполнении кровельных работ в постройках с большими пролетами.

Класс цинкования

Еще один немаловажный момент, на который стоит обратить внимание при покупке любой профилированной продукции- количество нанесенного на прокат цинка. Именно от него зависит степень подверженности металла коррозии

К сожалению, визуально покупатель не сможет оценить этот параметр, однако, ответственный производитель обязательно предоставит нормативные документы и сертификаты соответствия на металл, в котором будет указан класс цинкования. Различают 3 класса, содержание цинка при которых указано ниже:

Металл с первым и повышенным(П) классом рекомендован к использованию в регионах с повышенными атмосферными нагрузками или на ответственных промышленных объектах нашего региона.

Что нужно знать при выборе профнастила?

При выборе профилированных листов стоит учитывать, чтобы они идеально подходили вашим запросам и финансовым возможностям

Первое, на что необходимо обратить внимание, это высота волны, ширина листа профнастила и тип покрытия

Также стоит учесть репутацию производителя, ведь этот материал должен производиться на современном первоклассном оборудовании и из сырья высшего сорта.

Волны листа могут иметь различную форму: трапециевидную, закругленную или синусообразную. Выбрав правильную высоту волны, вы подберете материал, который будет идеально соответствовать требуемым строительным целям.

Наиболее популярным является профнастил марки С8. Он характеризуется надежностью, оптимальной жесткостью и прочностью. При этом обладает прекрасными эксплуатационными характеристиками и сравнительно невысокой ценой. Профилированный лист марки С20 и С21 является более жестким. Используется для заградительных конструкций. Забор из такого материала порадует своей надежностью и привлекательностью.

Для кровли понадобится профнастил с высотой волны не менее 20 мм. Такая высота не позволит листу деформироваться при любых нагрузках. Для кровельных работ обычно используются листы марок Н60, Н75 или НС35. Они должны иметь полимерное покрытие, которое обеспечит защиту материалу. Если все требования учтены, вы подберете необходимый материал без труда.

Теперь о цифрах

Марки профнастила для крыши определяются не только по предпочтительному предназначению, которое можно узнать из литерного обозначения

Подбирая материал, следует обращать внимание и на другие характеристики. Все их можно узнать, посмотрев на цифры в маркировке профнастила

А их там может быть достаточно много.

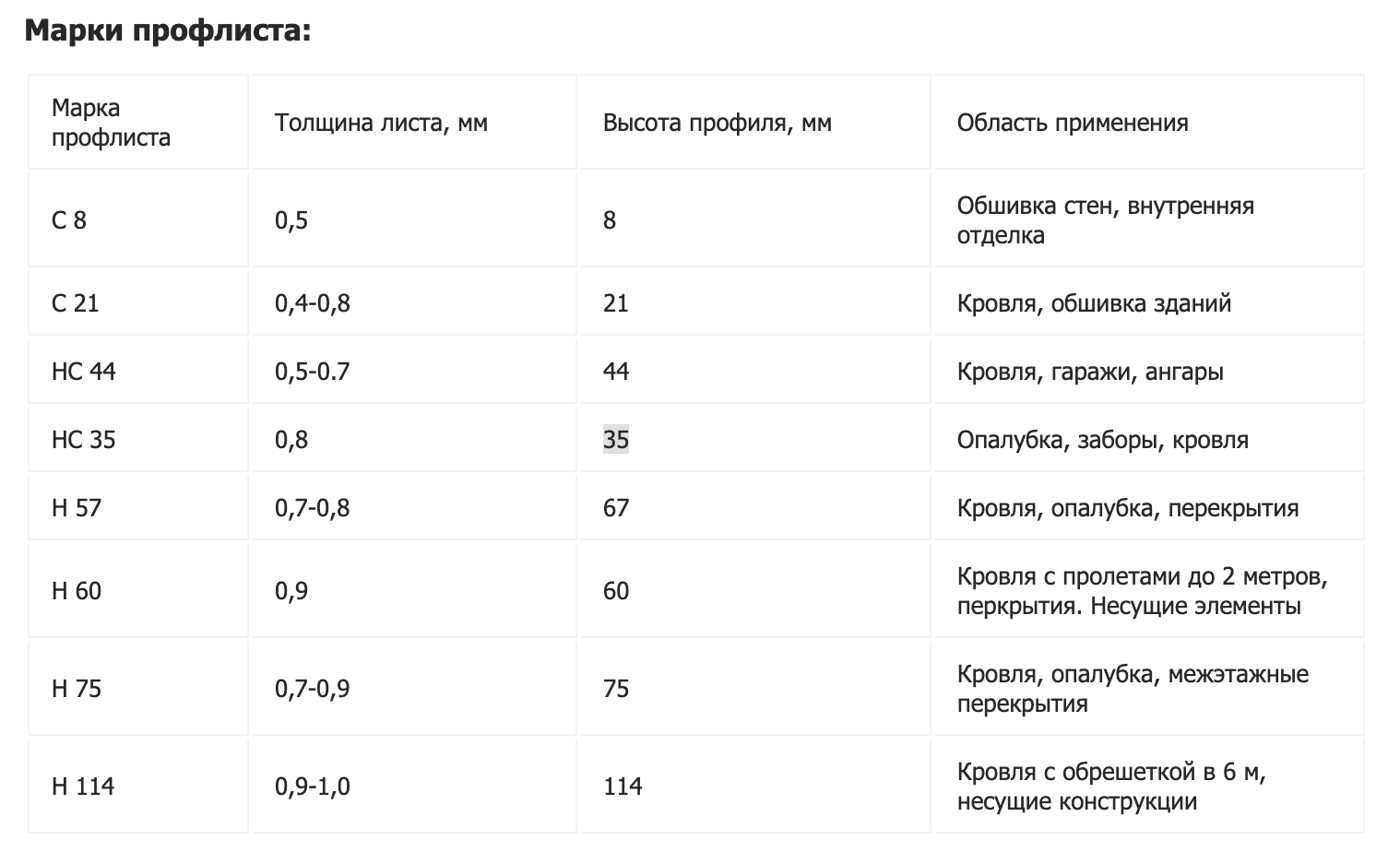

Марки профнастила по цифровым обозначениям в коде можно определить следующим образом:

Первая цифра в маркировке говорит о высоте волны или профиля. От этого параметра во многом зависит устойчивость профнастила к механическим воздействиям. Данное значение указывается в миллиметрах;
Далее в маркировке идет описание такой характеристики, как полезная ширина листа. При производстве используются заготовки одинаковой ширины. Но, так как у каждой марки профлиста различная высота волны, то и полезная ширина заметно отличается. При этом следует помнить, что материал на кровлю укладывается внахлест. Поэтому полезная ширина будет меньше, чем физические размеры профнастила. Этот нюанс следует учитывать при транспортировке и хранении;
Следующая цифра в маркировке говорит о толщине листа, применяемого при производстве профнастила. Данный параметр также как и предыдущий указывается в миллиметрах. От толщины листа зависит прочность и долговечность описываемого материала;
последняя цифра обозначает длину профилированного листа. Но этот параметр может и не указываться. Дело в том, что при заказе определенной марки профнастила вы можете указать нужную длину. Производитель произведет обрезку в зависимости от ваших пожеланий. Но зачастую в прайс-листах указывает предельно возможная длина. У большинства производителей она составляет 12000 миллиметров.

У большинства из перечисленных параметров есть свои предельные значения. Маркировка профнастила для крыши, например, не может иметь обозначение длины листа более 12 метров. Также такие пределы есть и у толщины. Этот параметр лежит в пределах от 0,4 до 1,2 миллиметров. Самыми тонкими будут профлисты с литерой «С», а самыми толстым материалом является несущий или имеющий обозначение «Н».

Для кровельных работ очень важно выбрать профлист по высоте волны. От этого параметра зависит не только прочность, но еще и надежность прилегания к обрешетке под профлист

Как правило, для работ по покрытию крыш выбирают профлист с высотой волны не менее 18 мм, при этом верхнего предела нет, но чаще всего этот параметр не превышает 60-70 мм.

Также в маркировке профнастила может быть указана и цветовая характеристика. Но такой показатель в обозначении есть не у всех производителей. Если материал имеет полимерное покрытие, то номер его цвета также указывается в маркировке.

Тип покрытия и цвет

Защитное покрытие профилированного листа — это важный параметр, который определяет срок эксплуатации. Рассмотрим какие виды покрытий может иметь профлист, как понять, что вам подходит и каким образом можно сэкономить.

Оцинковка

Самое недорогое и самое недолговечное покрытие — это оцинковка. Оцинкованный профлист использует для временных строительных заборов, бытовок, опалубки, т.е. там, где планируется недолговременная его эксплуатация. В частном секторе строительства такой профилированный лист используется крайне редко, его срок службы всего около 15 лет, а внешний вид он теряет за 2-3 года. Производитель дает гарантию на срок эксплуатации не более 5 лет.

Внешний вид оцинкованного профнастила после небольшого срока эксплуатации

Алюцинк

Более надежное покрытие из алюцинка (цинк — 43,4%, алюминия — 55% и 1,6% кремния). Такое покрытие служит намного дольше, чем просто оцинкованное. Его чаще используют на крупных объектах: сборные гаражи, ангары, склады. Частными застройщиками такой материал используется редко.

Полимерное покрытие

Полимерное покрытие — самое долговечное и самое дорогое, его срок службы составляет 25-50 лет. Такое покрытие, в основном, используется в современном строительстве.

В качестве защитного слоя могут использовать разные полимеры, которые отличаются по химическому составу, стойкостью к различным внешним воздействиям.

Современное покрытие профлиста — полиэстр

В России чаще всего используется профилированный лист с защитным покрытием из следующих материалов:

Полиэстер. Самый дешевый. Бывает глянцевым и матовым. Толщина слоя глянцевого РЕ – 20 мкм, матового – 35 мкм. Не боится высоких температур, но нестоек к механическим воздействиям. Поэтому при транспортировке и монтаже нужно быть аккуратным, так как слой полиэстера очень тонок и легко царапается. Медленно и равномерно выгорает, подходит для использования в диапазоне температур от – 30 до + 80 °С. Имеет срок службы от 25 лет. Гарантия от производителя: на срок службы — 10 лет, внешний вид — 5лет.
Пурал (Pural, Полиуретан). Дорогой материал. Крайне износоустойчив. Толщина покрытия 50 мкм. В основе покрытия полиуретан, который придает ему устойчивость к стиранию. Устойчив к ультрафиолету, обладает стойкостью к химическим и механическим воздействиям, а также перепаду температур. Как правило, используется в агрессивных средах: на морском побережье, в промышленных зонах, на территориях с повышенной солнечной активностью или влажностью. Его срок службы достигает 40 лет.
Пластизол (ПВХ). Очень износостойкое покрытие, которое наносится толстым слоем и отлично выдерживает агрессивные среды. Толщина пластизола 200 мкм. Выгорает на солнце, а также не переносит нагрев до больших температур. Цветовая гамма обычно светлая, возможно текстурирование. Применяется в регионах севера и центральной полосы в зонах с агрессивными климатическими или техногенными условиями.
PVDF (ПВДФ). ПВДФ покрытие профнастила состоит из 80% поливинилфторида и 20% акрила. Обеспечивает отличную защиту от любых типов немеханических воздействий, невероятно устойчив к ультрафиолетовому излучению, поэтому практически не выцветает. Обеспечивает хорошую защиту от механических повреждений. Гарантия от производителя — 40 лет.

При выборе покрытия вам нужно учитывать не только местный климат, но и локальные особенности объекта. Если климат жаркий, а вам нужно сделать крышу для беседки, а она стоит в тени дерева, то вам подойдет и обычный полиэстр.

Но лучше при выборе покрытия проконсультироваться со специалистом.

Выбор цвета у современных материалов огромный. Только нужно учитывать, что это относится не ко всем толщинам профлиста. Самый большой выбор у профнастила с толщиной 0,45-0,5 мм.

Плюсы и минусы профнастила

Профнастил – это один из самых популярных материалов для кровли. Его выбирают за следующие преимущества:

Долгий срок службы. Полимерный слой надежно защищает профнастил от внешних факторов. Кровля прослужит несколько десятилетий.
Простота монтажа. Профнастил отличается легким весом. Сама технология установки не требует специальных навыков и дорогостоящего инструмента. При желании можно справиться с монтажом своими руками.
Экологичность. Профилированные листы, пригодные для кровли, отвечают всем требованиям безопасности. Они не выделяют токсичных веществ, не вступают во взаимодействие с агрессивными средами.
Доступная цена. Это одно из главных преимуществ профнастила. В сравнении с другими аналогами, этот материал является лучшим в соотношении цены и качества.
Привлекательный внешний вид. Для оформления профнастила доступны все цвета RAL. Можно подобрать цвет крыши или ограждения под уже существующий экстерьер. На материал наносят любые рисунки. Правда, это обходится дороже, чем однотонное покрытие. Форму листа подбирают под свой вкус – волна, трапеция.
Огнестойкость. В покрытии большинства листов присутствует цинк. Он не позволит профнастилу воспламениться.
Простота ухода и ремонта. Профлист редко требует внимания к себе после установки. Если все же произойдет повреждение, можно будет заменить один фрагмент кровли с дефектом, оставив остальное покрытие без изменений.

Окончательно разобраться, что такое профнастил, поможет краткий обзор недостатков материала. К ним относятся:

Низкий уровень звукоизоляции. Стук дождевых капель по металлическим листам будет слышен очень хорошо. Чтобы этого избежать, придется дополнительно задуматься о шумоизоляции кровли.
Риск коррозии

Если будет поврежден защитный слой, металл подвергнется воздействию влаги и вскоре утратит свои эксплуатационные качества
В процессе перевозки профлиста важно соблюдать меры предосторожности – завернуть профнастил в пленку, ограничить его соприкосновение с любыми острыми предметами.

Выбор с учетом размеров других элементов

При выборе профлистов в первую очередь смотрят на такие параметры, как ширина, длина и толщина. А также надо учитывать дополнительные характеристики в виде высоты волны. Такой параметр, как длина, подбирается в зависимости от того, какую площадь необходимо оградить. Что касается ширины, то она чаще всего стандартная – 1,25 метра, но может различаться из-за высоты гофры. Стоит уточнить, что ширина может быть геометрической, измеренной при помощи рулетки, и полезной (рабочей). В последнем случае учитывается, что листы накладываются одной волной на другую в местах перехлеста. Толщину профнастила лучше выбирать в диапазоне от 0,3 до 0,5 миллиметра, так как этот параметр отвечает за прочность и надежность. Однако несущие листы должны быть толще – от 0,7 до 1,3 миллиметра.

Чем больше будет высота волны, тем более прочный и жесткий профнастил. Наибольшая величина этого параметра может достигать 4,4-11,4 сантиметра. При выборе профлистов следует не забывать и о других составляющих забора. Например, столбы выбираются под высоту листов

При этом совершенно неважно, каково их сечение (в виде круга или квадрата) и материал, из которого они изготовлены. Желательно размер подбирать по высоте будущего забора плюс 30-50 сантиметров, которые будут закопаны в грунт при монтаже

Для низкого ограждения можно вместо столбов установить металлический штакетник.

Что касается размера труб для ограждения, к которым в последующем будут прикреплены листы, то он не должен превышать длину опорных столбов и быть таким же, как высота профнастила. Крепить лаги лучше всего при помощи электросварки с шагом в 50 сантиметров. При выборе саморезов для ограждения из профлистов следует учитывать параметры других используемых материалов

Важно помнить, что соединительные места и крепежи являются несущими частями всей конструкции ограды

Для создания классического ограждения из профнастила можно воспользоваться специальными таблицами, где есть все необходимые размеры. Число столбов и длина направляющих зависят в первую очередь от ширины листа. Что касается высоты забора, то здесь ограничениями станут только пожелания. Надо учесть, что для любого забора понадобятся ворота с калиткой. Они делаются из основы и листов профнастила. Их высота должна сочетаться с высотой всего ограждения. Стоит отметить, что у многих производителей профлистов есть готовые решения как для всего забора, так и для ворот.

Какой профнастил выбрать для забора

Для установки требуются опоры, горизонтальные перекладины-лаги, крепежи, профилированные листы. Как рассчитать профлист на забор? Руководствуйтесь следующим:

Изначально рассчитайте длину ограждения – периметр всего участка. Учтите, что на земле могут быть неровности, что требует скорректировать расчет – в сторону увеличения или уменьшения.
Определите количество полотен – разделите периметр на полезную длину каждого профиля. Помните, что лучше считать с запасом – округлять цифры в большую сторону.
Стойки, как правило, располагаются в 2,5 метрах друг от друга.
От периметра зависит и метраж лаг. Помните, если забор двухметровый, то вешают два ряда, а для большей высоты – нужны уже трехрядные перекрытия.

Все расчеты довольно условны. И рекомендуется поручить подбор количества профессионалам. Они не только проконсультируют, какой бывает профлист для забора, но помогут подобрать все материалы, безошибочно провести калькуляцию крепежей, ворот, калиток и других важных параметров. Ведь от корректности данного шага полностью зависит:

Будет ли достаточно для монтажа полотен и прочих элементов или придется в самый неподходящий момент ехать в магазин и докупать нужное.
Не разрушится ли ограждение из-за того, что приобрели некачественные или неподходящие комплектующие. И тогда буквально через год придется переустанавливать новое и тратить еще немалые деньги.
Насколько быстро будет произведен окончательный монтаж или придется мириться с неудобством и жить «как на ладони» – при пристальном внимании окружающих.

Из какого профлиста лучше делать забор, решается в каждом конкретном случае – с учетом бюджета заказчика, предпочтений, особенностей ландшафта и прочих аспектов. Но нужно учитывать следующие хитрости:

Гнаться за слишком высокими ограждениями нет необходимости – достаточно двухметровой конструкции, которая надежно скроет от любопытных глаз.
Для заборов обычно применяют полотна типа С8-С20. Высота ребра профиля в 8 мм менее надежна, чем аналогичного с 10 мм. Но такие вполне подойдут для невысоких моделей с короткими пролетами. Если предполагается усиленная ветровая нагрузка, то целесообразно установить лист с ребрами 35 мм, а при стандартных – можно использовать 10-20.
Профиль толщиной в 0,35 мм оправдан только для временных ограждений. Он легко погнется и быстро выйдет из строя.

При получении от производителя обязательно стоит оценить внешний вид профиля – он должен быть без вмятин, царапин, искривлений, ровно ложиться на горизонтальной поверхности. При этом одефекты должны отсутствовать как с внешней, так и с внутренней стороны

Обратите внимание, что у качественного полотна срезу выполнены идеально ровно, без заусениц, сколов. В противном случае, кромка с шероховатостями быстро покроется коррозией

Советуем так же воспользоваться онлайн калькулятором при расчетах, это позволит наглядно увидеть количество требуемых материалов для строительства и оценить стоимость всех работ под ключ. Если вы сомневаетесь, какой профлист лучше для забора, то лучше проконсультируйтесь со специалистом. Самостоятельная покупка может обернуться фатальными ошибками и, как следствие, неразумной тратой денежных средств, драгоценного времени и физических сил. Квалифицированная подсказка мастера оберегает вас от неверных действий.

Что такое профнастил

Профилированные листы изготавливают из оцинкованного стального листа, который в цеха поступает в виде рулона. Как уже было сказано выше, производители предлагают три разновидности этого строительного материала:

оцинкованный;
оцинкованный окрашенный;
оцинкованный с полимерным покрытием лицевой стороны.

Так вот этот лист разворачивают и прокатывают через прокатный стан, в конструкции которого установлены валки, формирующие волну профилированных листов. То есть процесс создания формы – это холодный прокат. Никаких теплотехнических процессов. При этом размеры валков определяют размеры волн материала. При необходимости увеличить или уменьшить данный параметр, меняют валки.

Теперь, что касается разновидностей профнастила в плане защитных слоев. Сам по себе оцинкованный слой – отличная защита стали от коррозии металла. В таком состоянии профнастил прослужи до 10 лет. Если его лицевую сторону окрасить защитными красками, то срок службы увеличивается до 15, а в некоторых климатических условиях и до 25 лет. И покрытый полимером профнастил можно эксплуатировать до 50 лет. Но есть одно условие – нельзя повреждать защитные слои. Если это произошло, то срок эксплуатации тут же снижается до 5 лет.

Профнастил, оцинкованный без дополнительных защитных слоевИсточник krsk.au.ru

Теперь переходим к классификации профилированных листов. Здесь три основные позиции:

Основные виды профилированных листовИсточник hi.decorexpro.com

Действующий ГОСТ

Действующий нормативный документ на стальные профили — это ГОСТ 24045. С течением времени в стандарты вносятся изменения и существуют следующие распространенные версии данного документа:

По материалу исходной заготовки стальные профили согласно ГОСТ 24045-2010 имеют одну категорию: тонколистовой оцинкованный прокат по ГОСТ 14918.

По предыдущей версии ГОСТ оцинкованный лист содержал следующее количество подкатегорий:

листы из оцинкованного проката по ГОСТ 14918;
листы из проката с алюмоцинковым покрытием (обозначаются АЦ) по ТУ 14-11-247-88;
листы из алюминированного проката и проката с алюмокремниевым покрытием (обозначаются А и АК) по ТУ 14-11-236-88;
листы из проката с электролитическим цинковым покрытием (обозначение ЭОЦП) по ТУ 14-1-4695-89.

Чтобы ознакомиться с полной версией действующего стандарта нажмите здесь >>>

Профнастил размер листа

Материал применяют при возведении кровли, заборов, облицовке стен, создании каркаса для нежилых помещений и т. д. Данный материал используется как для внешней, так и для внутренней облицовки, размеры листа профлиста это позволяют.

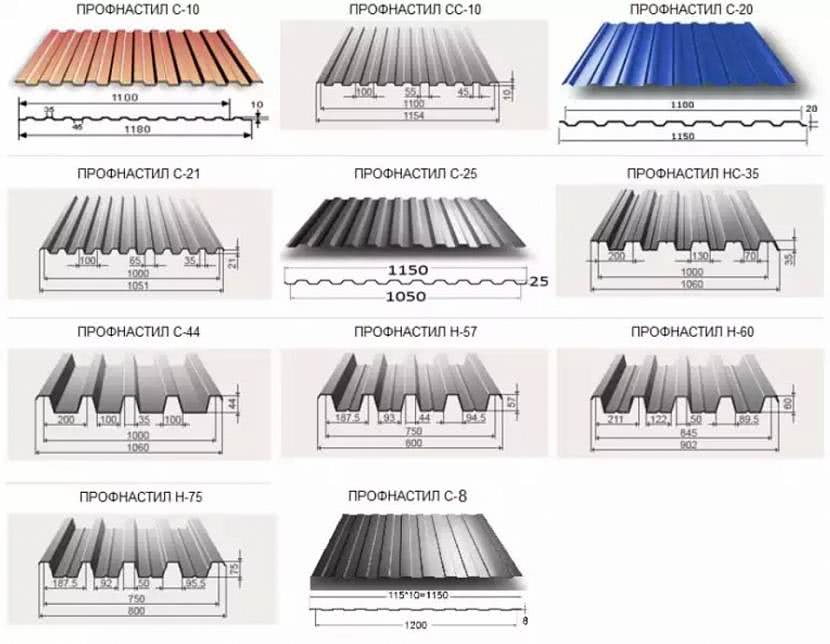

Металлопрофиль — размеры и виды листов:

Н — несущий, кровельный профнастил. Высота гофры листа составляет более 44 мм. Такой профнастил отличается повышенной устойчивостью к механическим воздействиям и жесткостью. Благодаря этому он нашел свое применение при строительстве опорных и несущих конструкций, перекрытий и кровли.
С — стеновой профнастил. Ввиду меньшей высоты гофры (от 8 до 44 мм) имеет не столь высокие показатели жесткости. Поэтому данный тип профлиста используется в качестве облицовочного материала.
НС — несуще-стеновой, универсальный профнастил. Высота гофры составляет 35-44 мм. Имеет хорошие показатели жесткости, а поэтому может эффективно использоваться как для создания стен и заборов, так и для монтажа кровли.

Обычно используется профнастил для крыши — размеры листа у которого не превышают 4 метра. При больших значениях длины с листом становится неудобно работать.

Длина и ширина металлопрофиля

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.

Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

Маркировка — значение букв

Профнастил «С» (стеновой). Высота этого профиля до 44 миллиметров. Он предназначен в основном для покрытия стен, возведения вертикальных перегородок, заборов, оград. Для этого профнастила используется холоднокатаная сталь толщиной до 0,6 миллиметров. У профлиста этой марки очень низкая несущая способность, что в большинстве вариантов не позволяет использовать его в качестве кровельного покрытия. Исключение (со многими оговорками) составляют случаи, когда высота этого профиля составляет не менее 17 миллиметров, и он монтируется на надёжную стропильную систему с прочной и максимально частой обрешёткой.

Профнастил «НС» (универсальный). Этот несуще-стеновой профиль высотой от 44 миллиметров для универсального использования во всех областях — установке ограждений, ворот, несущих конструкций, кровли и стен. Все характеристики и показатели у него средние: и высота профиля, и толщина используемого металла, а также прочность и стоимость для потребителя. Именно поэтому в индивидуальном строительстве профлист «НС» используется очень часто. Потому что это удобно — приобрести и доставить на место большую партию профлиста одной парки, одного размера и зачастую одного цвета, а потом в короткие сроки покрыть им крышу дома, стены гаража и установить новый надёжный забор.

Расшифровка маркировки

Человеку, далекому от строительства, сложно быстро сориентироваться в большом количестве видов профилированного листа, что усложняет выбор подходящего материала. Однако, зная, как расшифровывается маркировка профнастила, можно узнать много информации о технических и эксплуатационных качествах профлиста из его названия. Одного взгляда на этикетку хватает, чтобы определить вид материала, высоту профиля, толщину, ширину, максимальную длину листа. Маркировку следует расшифровывать следующим образом:

Первая буква маркировки обозначает вид материла в соответствии со сферой использования. Буквой «Н» маркируется несущий профлист, который используют для создания перекрытия, сооружения конструкций, буквой «С» обозначается стеновой, применяемый для обшивки стен и строительства заборов. «НС» — профнастил универсального виды, который допускается использовать для любых строительных нужд.
Первая цифра маркировки указывает на высоту профиля материала, этот показатель находится в пределах 6-114 мм. Чем больше высота профиля, тем больше несущая способность материала.
Вторая цифра маркировки обозначает толщину стальной заготовки, использованной в производстве, она обычно составляет 0,45-0,9 мм. Как правило, несущий профлист изготавливается из более толстой стали, а стеновой – из тонкой.
Третья цифра маркировки говорит о ширине листа материала, она зависит от высоты профиля. Чем выше профиль, тем меньше . Обычно этот показатель составляет до 1150 мм, так как все виды этого покрытия производятся из заготовок шириной 1250 мм.
Последняя цифра маркировки, которая указывается производителем далеко не всегда, обозначает максимальную длину листа профнастила, она составляет 8000-12000 мм.
