Как определить катод и анод у светодиода

Светодиодные лампы: их достоинства и особенности

Тенденция к монтажу в фары лампочек-светодиодов понятна, ведь они обладают рядом достоинств, которые выделяют их на фоне ксенона и галогена.

  • Большой срок службы – до 40 лет. Этот показатель зависит от качества товара – на рынке часто встречаются китайские подделки.
  • Низкая чувствительность к низким и высоким температурам.
  • Стойкость к ударам и тряске.
  • Высокая световая отдача – до 60 лм/Вт. (у обычной фары, для сравнения, в 2-3 раза ниже).
  • Многообразие конструкций.

С ростом технологий изменяется и LED, в который добавляются всё более интересные функции.

Светодиоды активно внедряются в автомобилестроение. Элитные марки машин выходят с заводского конвейера уже со встроенным LED-освещением. Фары в таком транспорте – настоящий инженерный шедевр, поскольку настроить свет с диодов правильным образом – задача не из простых. Однако это не означает, что такие фары недоступны простому населению. Есть компании, которые успешно освоили их производство и наладили массовый выпуск. Уже существуют комплекты оптики для отечественных авто: «Лады», «Нивы» и других. Правда, цены на качественную продукцию могут быть приличными.

Эксплуатирование светодиодов в качестве головного света имеет ряд нюансов. Для хорошей работы им требуются мощный импульсный блок питания и специальная система охлаждения. Все эти приспособления делают фары громоздкими и дорогими. Стоимость их порой в полной комплектации достигает 40 тыс. рублей.

Ещё одна важная особенность LED’а в том, что при неправильной настройке оптики они будут крайне плохо работать, особенно это касается дальнего света. Налаживание системы фокусировки и рассеивания поможет добиться хорошего освещения.

Светодиоды также используются в качестве дополнительных фар, которые обычно устанавливаются на бампер или крышу автомобиля. Такое освещение часто применяется при езде по сельской местности, где нет фонарей и требуется более мощный свет. Светодиодные лампы в этом случае будут идеальным решением: они тратят мало энергии, не требуют сложного подключения.

При приобретении LED-ламп остерегайтесь некачественной продукции, которой кишит рынок, а также уловок продавцов. Например, на упаковке стоит этикетка, на которой указана мощность в 50 Вт, однако на деле мощность каждой отдельной фары будет только 25 Вт. Такое сложение, встречающее, как правило, на китайском секторе торговли, часто вводит покупателя в заблуждение

Помимо этого, обратите внимание на материал приборов: лучше, чтобы корпус был изготовлен из алюминия или подобных металлов

В каком случае могут лишить водительского удостоверения

Если собственник транспортного средства, на котором завод-изготовитель установил галогенные лампы, заменит их на светодиодные, ведь по конструкции цоколя они подходят, то таким образом он грубо нарушит пункт 3.1. Правил дорожного движения.

Данная норма запрещает эксплуатацию транспортного средства в следующих случаях:

  • когда данному транспортному средству внешние осветительные приборы не подходят по конструктивным особенностям указанного автомобиля: по их количеству, типу, цветовой гамме, месту установки. За указанное административное правонарушение водитель получит наказание. Применяются санкции, предусмотренные частью 3 статьи 12.5 КоАП РФ,
  • когда на транспортное средство владелец установил приборы светового огня, которые имеют красный цвет, или соответствующее приспособление красного цвета для световозвращения. Кроме того, установлены приборы освещения, цвет света которых и режим их работы не подходят под требования, изложенные в Основных положения, регламентирующих допуск транспортного средства для эксплуатации в дорожных условиях. В таком случае в отношении собственника транспортного средства, а также должностных лицо, в права и обязанности которых входит обеспечение безопасности дорожного движения, применяется административная санкция в виде лишения прав на управление транспортным средством на срок от 6 месяцев до одного года. При этом подлежат конфискации такие приспособления, которые были установлены на транспортное средство.

Таким образом, у водителя автомобиля есть выбор – быть лишенным прав на управление транспортным средством сроком от 6 месяцев до одного года или установить модное светодиодное освещение и пользоваться им до первого же инспектора ГИБДД.

Помните! Как показывает анализ судебной практики, по данной категории административных дел суды в абсолютном большинстве случаев применяют наказание в виде лишение водительского удостоверения.

Это объясняется тем, что светодиодная лампочка, которая даже и подходит по цоколю, но по своим характеристикам не соответствует отражателю, установленному на транспортном средстве.

Поэтому такие самостоятельные изменения являются административно наказуемыми. И ни один инспектор ГИБДД не упустит возможность зафиксировать правонарушение.

Посмотрите видео. Лишение прав за светодиоды:

Классификация диодов

По исходному полупроводниковому материалу диоды делят на четыре группы:

  • германиевые,
  • кремниевые,
  • из арсенида галлия,
  • из фосфида индия.

Германиевые диоды используются широко в транзисторных приемниках, так как имеют выше коэффициент передачи, чем кремниевые.

Это связано с их большей проводимостью при небольшом напряжении (около 0,1…0,2 В) сигнала высокой частоты на входе детектора и сравнительно малом сопротивлении нагрузки (5…30 кОм).

По конструктивно-технологическому признаку различают диоды:

  • точечные,
  • плоскостные.

По назначению полупроводниковые диоды делят на следующие основные группы:

  • выпрямительные,
  • универсальные,
  • импульсные,
  • варикапы,
  • стабилитроны (опорные диоды),
  • стабисторы,
  • туннельные диоды,
  • обращенные диоды,
  • лавинно-пролетные (ЛПД),
  • тиристоры,
  • фотодиоды, с
  • ветодиоды и оптроны.

Диоды характеризуются такими основными электрическими параметрами:

  • током, проходящим через диод в прямом направлении (прямой ток Іпр);
  • током, проходящим через диод в обратном направлении (обратный ток Іобр);
  • наибольшим допустимым выпрямленным ТОКОМ Івыпр.макс;
  • наибольшим допустимым прямым током Іпр.доп.;
  • прямым напряжением Unp;
  • обратным напряжением иобР;
  • наибольшим допустимым обратным напряжением иобр.макс
  • емкостью Сд между выводами диода;
  • габаритами и диапазоном рабочих температур.

Что означает маркировка SMD?

Расшифровка такого показателя звучит как Surface Mounted Device, что в переводе на русский язык означает «прибор, который монтируется на поверхности». В качестве такого приспособления выступает диод, а поверхность в нашем случае – это основание ленты.

Любые SMD-светодиоды, характеристики которых схожи с параметрами всех остальных подобных ламп, состоят из нескольких кристаллов, размещенных в корпусе с контактными выводами, а также линзами, формирующими световой поток. Он излучается полупроводниками и направляется в миниатюрную оптическую систему, которая и образуется сферическими рефлекторами, а также прозрачным корпусом самого диода.

Какие же еще имеют СМД-светодиоды характеристики? Маркировка, которая представлена цифрами на ленте, показывает размеры кристалла в миллиметрах. Полоса на основе SMD очень хорошо гнется в продольном направлении.

Развитие LED технологий 21-го века

Светоизлучающий диод или, как его принято именовать по-английски LED (light emitting diode), за первое десятилетие нового века смог внести коренные изменения в производство источников искусственного освещения. Плавное развитие маломощных светодиодов стремительно перешло в следующую фазу – разработку «мощных» ламп, основанных на выделении световой энергии за счёт процессов в полупроводниках.

Главным толчком к действиям послужило открытие белого свечения, первоначально основанного на суммировании трёх основных цветов в определённом процентном соотношении. Крупные мировые производители электронной техники быстро поняли экономическую суть этого вопроса и, до сих пор, не жалеют финансовых средств на развитие светоизлучающей техники. Многомиллионные установки по разработке новых образцов и выпуску серийных экземпляров уже оправдывают себя, доказывая своё преимущество на практике. Сегодня каждый магазин, специализирующийся на продаже «электрики» способен предложить потенциальным покупателям светодиодную продукцию. Как правило, ассортимент представлен карманными фонариками, лентами для декора, прожекторами и лампами под цоколь стандарта Е14 и Е27.

SMD (в пер. с англ.) – это устройство поверхностного монтажа. Другими словами smd светодиоды представляют собой устройство, выполненное в небольшом корпусе с вмонтированным светоизлучающим кристаллом, которое поверхностно монтируется на печатную плату.

Светодиод круглой формы с креплениями.

Но, вернёмся к технологии. Обычные излучающие диоды в корпусе 5 мм не могли реализовать все технические задумки инженеров по увеличению светового потока и равномерному отводу тепла. Требовалось создать новый формат полупроводникового элемента, способный удовлетворить все пожелания разработчиков. Таким образом, появился SMD-светодиод, который смог на порядок обойти своих предшественников по всем показателям. Технология поверхностного монтажа или SMD-технология (surface mounted device) зародилась ещё в 60-х годах прошлого века, но производственные обороты набрала лишь спустя 25 лет. Минимизация электронной техники и развитие нано технологий способствовало отказу от привычных радиоэлементов с выводами и переходу к поверхностному монтажу.

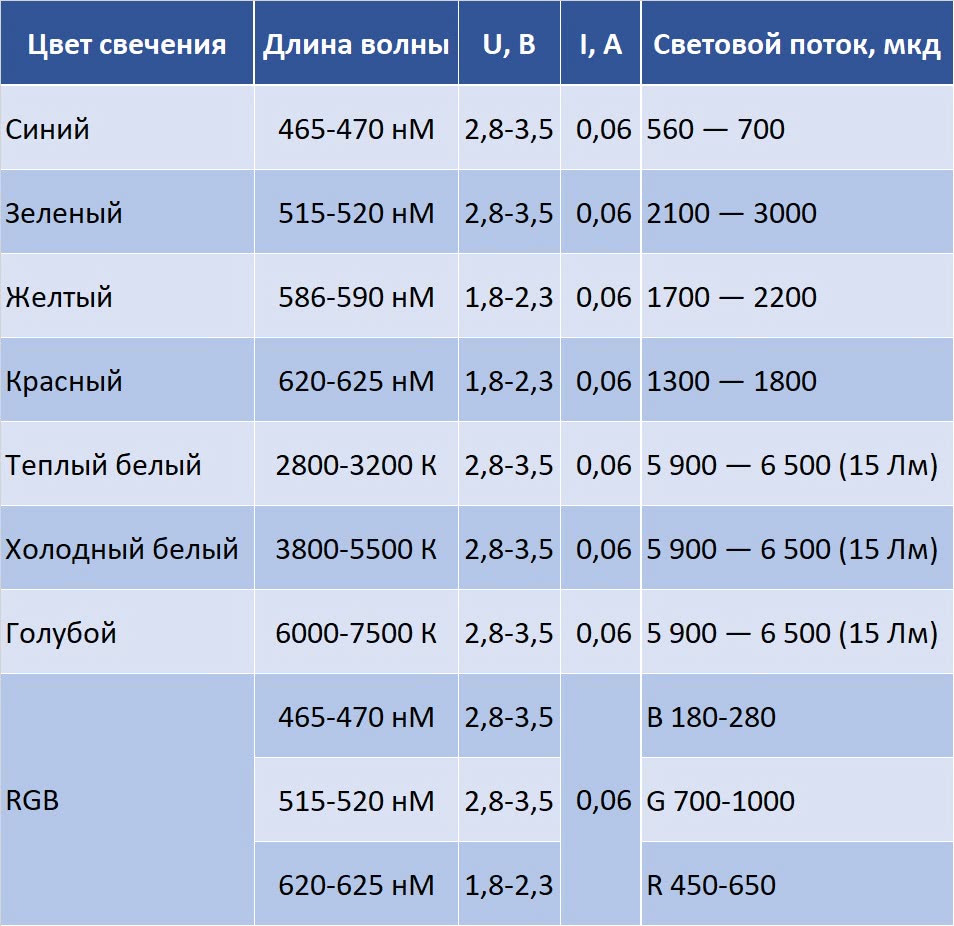

Таблица длины волн светодиодов smd 5050, различного свечения

Создателям излучающих диодов нового типа нужно было лишь правильно расположить полупроводниковый кристалл на подложке. Совершенствование технологических приёмов и методов конструирования печатных плат расширение элементной базы оставило отпечаток и на конструировании SMD-диодов, расширив область их применения. В частности, они первыми пришли на смену корпусных диодов, применяемых в наружных рекламных экранах. Трёхцветные SMD-светодиоды в несколько раз увеличили разрешающую способность изображения. К тому же они не боятся влаги, что привело к снижению себестоимости рекламных щитов.

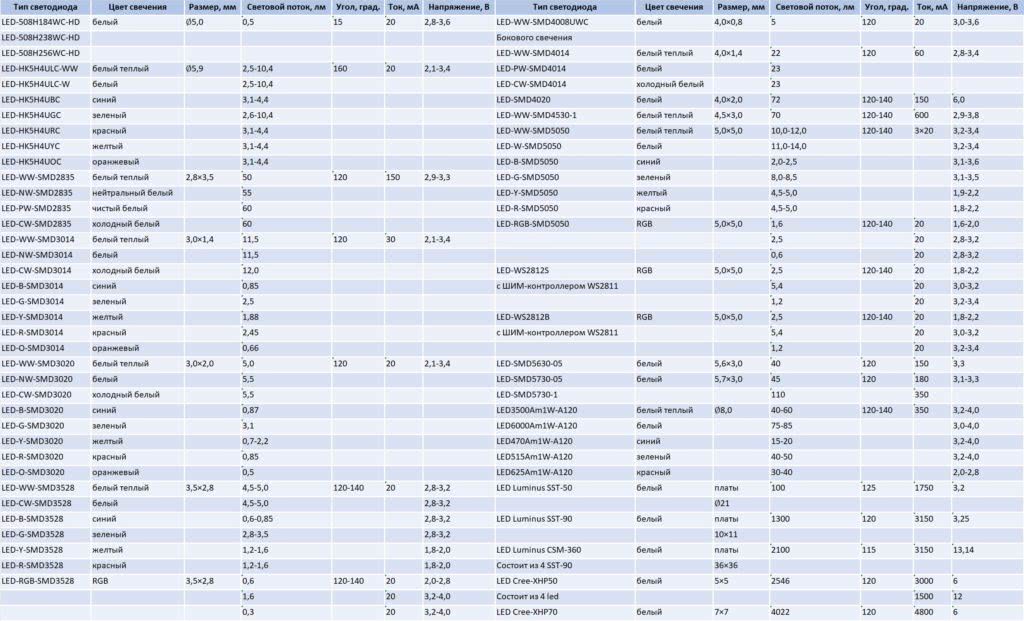

Таблица характеристик и типоразмеровпопулярных SMD светодиодов.

Маркировка светодиодов

В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две категории:

  1. Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
  2. Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.

Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Какие бывают стандарты маркировки

Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.

Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.

Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.

Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.

Тип Наименование ЭРЭ Зарубежное название
A1 Полевой N-канальный транзистор Feld-Effect Transistor (FET), N-Channel
A2 Двухзатворный N-канальный полевой транзистор Tetrode, Dual-Gate
A3 Набор N-канальных полевых транзисторов Double MOSFET Transistor Array
B1 Полевой Р-канальный транзистор MOS, GaAs FET, P-Channel
D1 Один диод широкого применения General Purpose, Switching, PIN-Diode
D2 Два диода широкого применения Dual Diodes
D3 Три диода широкого применения Triple Diodes
D4 Четыре диода широкого применения Bridge, Quad Diodes
E1 Один импульсный диод Rectifier Diode
E2 Два импульсных диода Dual
E3 Три импульсных диода Triple
E4 Четыре импульсных диода Quad
F1 Один диод Шоттки AF-, RF-Schottky Diode, Schottky Detector Diode
F2 Два диода Шоттки Dual
F3 Три диода Шоттки Tripple
F4 Четыре диода Шоттки Quad
K1 “Цифровой” транзистор NPN Digital Transistor NPN
K2 Набор “цифровых” транзисторов NPN Double Digital NPN Transistor Array
L1 “Цифровой” транзистор PNP Digital Transistor PNP
L2 Набор “цифровых” транзисторов PNP Double Digital PNP Transistor Array
L3 Набор “цифровых” транзисторов | PNP, NPN Double Digital PNP-NPN Transistor Array
N1 Биполярный НЧ транзистор NPN (f < 400 МГц) AF-Transistor NPN
N2 Биполярный ВЧ транзистор NPN (f > 400 МГц) RF-Transistor NPN
N3 Высоковольтный транзистор NPN (U > 150 В) High-Voltage Transistor NPN
N4 “Супербета” транзистор NPN (г“21э > 1000) Darlington Transistor NPN
N5 Набор транзисторов NPN Double Transistor Array NPN
N6 Малошумящий транзистор NPN Low-Noise Transistor NPN
01 Операционный усилитель Single Operational Amplifier
02 Компаратор Single Differential Comparator
P1 Биполярный НЧ транзистор PNP (f < 400 МГц) AF-Transistor PNP
P2 Биполярный ВЧ транзистор PNP (f > 400 МГц) RF-Transistor PNP
P3 Высоковольтный транзистор PNP (U > 150 В) High-Voltage Transisnor PNP
P4 “Супербета” транзистор PNP (п21э > 1000) Darlington Transistor PNP
P5 Набор транзисторов PNP Double Transistor Array PNP
P6 Набор транзисторов PNP, NPN Double Transistor Array PNP-NPN
S1 Один сапрессор Transient Voltage Suppressor (TVS)
S2 Два сапрессора Dual
T1 Источник опорного напряжения “Bandgap”, 3-Terminal Voltage Reference
T2 Стабилизатор напряжения Voltage Regulator
T3 Детектор напряжения Voltage Detector
U1 Усилитель на полевых транзисторах GaAs Microwave Monolithic Integrated Circuit (MMIC)
U2 Усилитель биполярный NPN Si-MMIC NPN, Amplifier
U3 Усилитель биполярный PNP Si-MMIC PNP, Amplifier
V1 Один варикап (варактор) Tuning Diode, Varactor
V2 Два варикапа (варактора) Dual
Z1 Один стабилитрон Zener Diode

Будет интересно Как устроены многоцветные светодиоды

Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

Цвет Длина волны Напряжение
Инфракрасный от 769 нм до 1.9 В
Красный 610-760 нм от 1.6 до 2.03 В
Оранжевый 590-610 нм от 2.03 до 2.1 В
Желтый 570-590 нм от 2.1 до 2.2 В
Зеленый 500-570 нм от 2.2 до 3.5 В
Синий 450-500 нм от 2.5 до 3.7 В
Фиолетовый 400-450 нм от 2.8 до 4 В
УльтраФиолетовый до 400 нм от 3.1 до 4.4 В
Белый широкий спектр от 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

  • малой – менее 0,5 ватт;
  • средней – 0,5-3 ватта;
  • большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

От цветовой температуры светового излучения зависит комфортность зрительного восприятия искусственного светодиодного освещения. В продаже представлены линейки светоизлучающих диодов с разным оттенком белого свечения:

  • 2700-3500 Кельвинов – теплое;
  • 23500-5000 Кельвинов – нейтральное/дневное;
  • выше 5000 Кельвинов – холодное.

Габариты

Светодиоды различаются по типоразмеру и габаритам. Измерение длины и ширины изделия позволяет точно определить модификацию SMD-светодиода.

Основные виды и размеры SMD приборов

Корпуса компонентов для микроэлектроники, имеющие одинаковые номинальные значения, могут отличаться друг от друга габаритами. Их габариты определяются прежде всего по типовому размеру каждого. К примеру: резисторы обозначаются типовыми размеры от «0201» до «2512». Данные 4 цифры в маркировке SMD компонента обозначают кодировку, которая указывает длину и ширину прибора в дюймовом измерении. В размещенной таблице, типовые размеры указаны также и в мм.

Маркировка SMD компонентов — резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) H, мм (дюйм) A, мм Вт
0201 0.6 (0.02) 0.3 (0.01) 0.23 (0.01) 0.13 1/20
0402 1.0 (0.04) 0.5 (0.01) 0.35 (0.014) 0.25 1/16
0603 1.6 (0.06) 0.8 (0.03) 0.45 (0.018) 0.3 1/10
0805 2.0 (0.08) 1.2 (0.05) 0.4 (0.018) 0.4 1/8
1206 3.2 (0.12) 1.6 (0.06) 0.5 (0.022) 0.5 1/4
1210 5.0 (0.12) 2.5 (0.10) 0.55 (0.022) 0.5 1/2
1218 5.0 (0.12) 2.5 (0.18) 0.55 (0.022) 0.5 1
2010 5.0 (0.20) 2.5 (0.10) 0.55 (0.024) 0.5 3/4
2512 6.35 (0.25) 3.2 (0.12) 0.55 (0.024) 0.5 1
Цилиндрические чип-резисторы и диоды
Типоразмер Ø, мм (дюйм) L, мм (дюйм) Вт
0102 1.1 (0.01) 2.2 (0.02) 1/4
0204 1.4 (0.02) 3.6 (0.04) 1/2
0207 2.2 (0.02) 5.8 (0.07) 1

SMD конденсаторы

Конденсаторы выполненные из керамики по размеру одинаковы с резисторами, что касается танталовых конденсаторов, то они определяются по своей, собственной шкале типовых размеров:

Танталовые конденсаторы
Типоразмер L, мм (дюйм) W, мм (дюйм) T, мм (дюйм) B, мм A, мм
A 3.2 (0.126) 1.6 (0.063) 1.6 (0.063) 1.2 0.8
B 3.5 (0.138) 2.8 (0.110) 1.9 (0.075) 2.2 0.8
C 6.0 (0.236) 3.2 (0.126) 2.5 (0.098) 2.2 1.3
D 7.3 (0.287) 4.3 (0.170) 2.8 (0.110) 2.4 1.3
E 7.3 (0.287) 4.3 (0.170) 4.0 (0.158) 2.4 1.2

Катушки индуктивности и дроссели SMD

Индуктивные катушки могут быть выполнены в различных конфигурациях корпуса, но их значение индицируется также, исходя из типоразмеров. Такой принцип маркировки SMD и расшифровки кодовых обозначений, дает возможность значительно упростить монтаж элементов на плате в автоматическом режиме, а радиолюбителю свободнее ориентироваться.

dr>

Моточные компоненты, такие как катушки, трансформаторы и прочие, которые мы в большинстве случаев изготавливаем собственноручно, могут просто не уместится на плате. Поэтому такие изделия, также выпускаются в компактном исполнении, которые можно установить на плату.

Определить какая именно катушка требуется вашему проекту, лучше всего воспользоваться каталогом и там подобрать требующийся вариант по типовому размеру. Типовые размеры, определяют с использованием кодового обозначения маркированного 4 числами (0805). Где значение «08» определяет длину, а число «05» показывает ширину в дюймовом измерении. Фактические габариты такого SMD компонента составят 0.08х0.05 дюйма.

Диоды и стабилитроны в корпусе SMD

Что касается диодов, то они также выпускаются в корпусах как цилиндрической формы так и в виде многогранника. Типовые размеры у этих компонентов задаются идентично индуктивным катушкам, сопротивлениям и конденсаторам.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса L* (мм) D* (мм) F* (мм) S* (мм) Примечание
DO-213AA (SOD80) 3.5 1.65 048 0.03 JEDEC
DO-213AB (MELF) 5.0 2.52 0.48 0.03 JEDEC
DO-213AC 3.45 1.4 0.42 JEDEC
ERD03LL 1.6 1.0 0.2 0.05 PANASONIC
ER021L 2.0 1.25 0.3 0.07 PANASONIC
ERSM 5.9 2.2 0.6 0.15 PANASONIC, ГОСТ Р1-11
MELF 5.0 2.5 0.5 0.1 CENTS
SOD80 (miniMELF) 3.5 1.6 0.3 0.075 PHILIPS
SOD80C 3.6 1.52 0.3 0.075 PHILIPS
SOD87 3.5 2.05 0.3 0.075 PHILIPS

Транзисторы в корпусе SMD

СМД транзисторы выполнены в корпусах, которые соответствуют их максимальном мощности. Корпуса этих полупроводниковых элементов символично можно разделить на два вида: SOT и DPAK.

Маркировка SMD компонентов

Маркировка электронных приборов в современной технике уже требует профессиональных знаний, и так просто, с кондачка в ней тяжело разобраться, особенно начинающему радиолюбителю. В сравнении с деталями выпускаемыми при Советском Союзе, где маркировка номинального значения и тип прибора наносилась в текстовом варианте, сейчас это просто мета паяльщика. Не надо было держать под рукой кипы справочной литературы, чтобы определить назначение и параметры того или иного прибора.

Однако, технологические процессы в промышленности не стоят на месте и автоматизация производства определяет свои правила. Именно SMD детали в поверхостном монтаже играют главную роль, а роботу нет никакого дела до маркировки деталей заправленных в машину, что туда поместили, то он и припаяет. Маркировка нужна специалисту, который обслуживает этого робота.

Скачать программу для расшифровки обозначения SMD деталей
