Монтаж свайно-плитного фундамента
Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.
Дальнейшие этапы работы:
- Выемка грунта.
- Установка свай.
- Монтаж плиты.
Разметка фундамента и обустройство котлована
Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.
Пример залитого СПФ
Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.
Технология изготовления свайного поля
Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.
Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров
Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам
Установка свай после выемки грунта.
Обустройство свайного поля включает этапы:
- создание отверстий на проектированную глубину;
- опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
- армирование;
- бетонирование с подвижностью П4, уплотнение смеси.
В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.
Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.
Монтаж плиты
Поэтапная модель установки свайно-плитного фундамента.
Плита изготавливается поэтапно:
- Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
- Укладка гидроизоляционной пленки толщиной 0.15 см.
- По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
- Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
- Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.
В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.
Ростверк
При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:
- Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
- Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.
Свайно-ростверковый фундамент.
При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.
Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.
Онлайн калькулятор фундамента
Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:
Видео описание
Пример полноценного расчета фундаментной плиты для дома на видео:
Виды плитного фундамента
Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.
- для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
- строительство на смешанных грунтах, имеющих разные несущие свойства;
- для обустройства подвального помещения в условиях высокого уровня грунтовых вод.
По профилю различают три варианта фундамента:
- Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
- Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.
Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru
Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.
Структура по слоям
Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru
Стандартный «пирог» полного профиля имеет следующий вид:
- выровненный и утрамбованный «материковый» грунт;
- разделительная геомембрана (желательна, но не обязательна);
- подушка из песка (или из двух слоев – песка и щебня)
- подбетонок;
- гидроизоляция;
- листовой утеплитель;
- плита основания.
В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

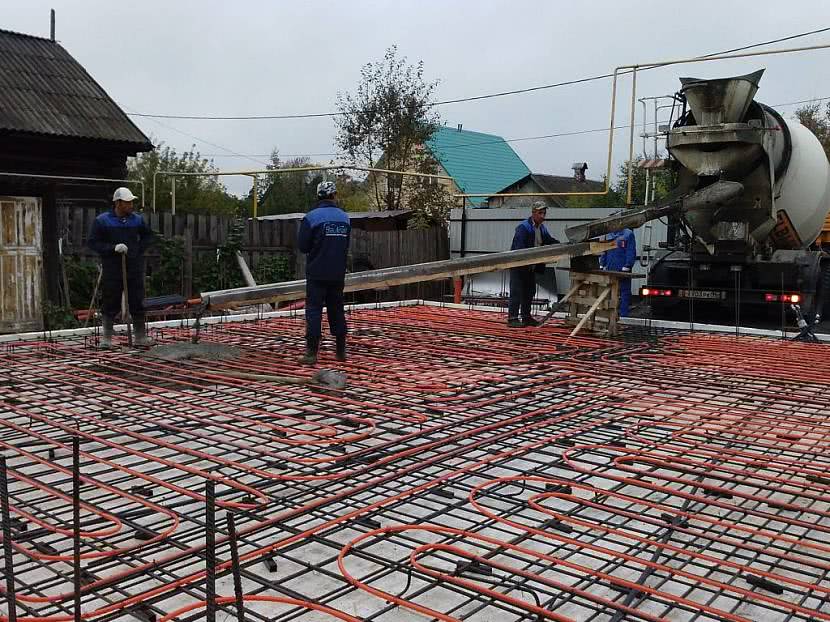

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com
Дренаж и гидроизоляция
Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.
Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.
Укладка дренажной трубыИсточник katlavan.ru
Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:
- После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
- Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
- По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
- После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
- Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента
Видео описание
Наглядно все этапы работ на видео:
И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:
- провести нулевой цикл;
- сделать дренаж;
- завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
- грамотно провести гидроизоляцию плиты;
- смонтировать опалубку;
- связать две сетки армирующего каркаса.
Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru
Основные ошибки и способы, как их избежать
Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.
Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:
- Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
- Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
- Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
- Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.
Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.
В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.
Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.
Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе
Как сделать своими руками?
Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:
- вычислить ширину фундамента, сечение арматуры;
- выполнить чертёж армирования;
- почистить от мусора и спланировать участок;
- вырыть траншеи;
- уложить дренажный слой;
- устроить подбетонку или постелить рубероид;
- выполнить монтаж опалубки;
- уложить и скрепить арматуру;
- вставить отрезки труб для коммуникаций и вентиляции;
- выполнить бетонирование ленты;
- обеспечить уход за бетоном в процессе его схватывания;
- снять опалубку с ленты;
- выполнить гидроизоляцию фундамента.
Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.
Необходимые расчеты
При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.
При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.
Высота цоколя не должна превышать размера подземной части основания.
Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.
Подготовительные работы и разметка
Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.
Выкапывание траншеи и обустройство подушки
Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.
Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.
Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.
О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.
Сборка опалубки
Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.
Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.
Полная информация о монтаже опалубки тут.
Армирование
Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.
Все детали армирования ленточных оснований здесь.
Заливка бетона
Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится.
Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.
Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.
Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.
Снятие опалубки и гидроизоляция
Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.
Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.
Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.
Утепление цоколя и отмостки
Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.
Видео описание
Наглядно все этапы работ на видео:
И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:
- провести нулевой цикл;
- сделать дренаж;
- завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
- грамотно провести гидроизоляцию плиты;
- смонтировать опалубку;
- связать две сетки армирующего каркаса.
Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru
Фундамент – монолитная плита на буронабивных сваях
Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов.
Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.
Выбор типа фундамента
Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.
Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.
Подготовительные работы
Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).
Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.
Обустройство буронабивных свай и подбетонка
Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.
После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.
Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.
При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.
Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем
Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.
Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.
Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:
– выравнивает поверхность для последующего укладывания арматурного каркаса;
– служит как дополнительная гидроизоляция;
– равномерно распределяет силы, возникающие в грунте.
Монолитная плита
Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.
Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.
Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).
Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.
Устройство монолитного фундамента: составляющие элементы
Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.
Рисунок 1. Конструктивная схема классического плитного основания
Классический «пирог» такого основания состоит из таких конструктивных элементов:
- Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
- Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
- Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
- Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
- Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
- Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
- Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.
Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.
Рисунок 2. «Пирог» утепленной шведской плиты
Особенности технологии
Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.
Дом без цоколя
Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.
Технологические этапы будут следующими:
Вначале возводят ленточный фундамент по технологии, описанной ранее Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты. Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка
В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности
Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом. Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной. Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты. Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.
С цоколем
В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.
Этапы строительства следующие:
- разметка и рытье котлована;
- засыпка песчано-гравийной смеси на дне разработанного участка;
- установка опалубки под ленту;
- покрытие стен опалубки гидроизолирующим материалом;
- монтаж армирующего каркаса в траншеях;
- заливка раствора в траншеи;
- выжидание затвердевания смеси;
- установка опалубки по внешнему периметру ленты;
- укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
- монтаж каркаса из арматуры;
- заливка раствора, вибротрамбовка и ожидание затвердевания.
В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.
Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.
Проектирование плитных оснований
Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.
Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:
- расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
- замены подстилающей породы на гравийно-щебеночные отсыпки;
- снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
- изменения плитного основания на соответствующее местным условиям, например, свайное.
Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома
Подготовка к заливке монолитного фундамента
Заливка фундамента – это завершающий этап сооружения монолитной плиты. Предварительно проводят несколько других мероприятий для того чтобы подготовить необходимую участок для заливки воды. Перед заливкой делают следующее:
- Изначально необходимо выровнять участок, на котором будет располагаться плита и снимают с него верхний слой грунта. На данном этапе рассчитывают глубину залегания фундамента, в соответствии с чем выкапывают котлован.
Котлован под монолитный фундамент, вырытый на неровном участке.
Утрамбовка песчаной подушки под монолитную плиту.
Смонтированная опалубка под МФ.
Подготовка к строительству ПФ под частный дом
Правила проектирования плитного основания регламентированы СП 50-101-2004. Застройщику необходимо проанализировать гидрогеологические особенности участка, сложить проектные нагрузки и рассчитать параметры фундамента по формулам, описанным в нормативной документации.
Как правило, толщина плиты варьируется в пределах от 20 до 40 см в зависимости от несущей способности грунта и проектных нагрузок. Для бетонной стяжки используют бетон марок М250–М350, при этом, чем больше вес дома и сложнее геологические условия, тем прочнее должен быть раствор.
В современном строительстве активно практикуется использование геотекстиля в качестве основы для дна котлована, которая одновременно выполняет ряд полезных функций:
- предотвращает заиливание;
- не позволяет смешиваться земле и сыпучим нерудным материалам;
- является своеобразным барьером для грунтовых вод;
- помогает фундаменту равномерно распределять нагрузку на грунтовое основание.
Формула расчета монолитной плиты фундамента представлена в этой статье, особенности конструкции — в этой. Как сделать расчет толщины плитного основания, можно узнать здесь, о подходящих марках бетона — тут.
Делаем плитный фундамент для дома своими руками. Пошаговая инструкция
Чтобы выполнить плитный фундамент своими руками, в первую очередь необходимо продумать план дома, поскольку заливать основание придется под всю его площадь, включая мелкие пристройки. После нанесения разметки действуют по инструкции:
- Выкапывают яму на определенную глубину (зависит от этажности дома).
- Трамбуют грунт. Если земля изначально жесткая, трамбовка не требуется. Лучше всего выполнять трамбовку с использованием тяжелой спецтехники.
- Засыпают песок или мелкий гравий, после чего снова выполняют трамбовку. Если нет спецтехники, песок можно залить водой, и он утрамбуется за несколько дней под своим весом.
- Прокладка дорнита (геотекстиль). Его укладывают для защиты бетонного основания с нижней стороны от воздействия влаги.
- Бетонная подушка. Обычно ее толщина составляет примерно 5 см. Делают, чтобы выровнять поверхность для выполнения следующих работ.
- Укладка битумных холстов для гидроизоляции. В строительных магазинах продаются рулонные битумные холсты, и укладывать их можно очень быстро. Дополнительного закрепления не требуется, достаточно просто застелить всю поверхность.
- Сборка армирующего каркаса. Можно выполнить из старых труб или арматуры. Но также можно купить специальные армирующие сетки в уже готовом варианте
- Заливка бетонной смеси.
Делаем плитный фундамент для дома. Пошаговая инструкция
