Монтаж пленочного теплого пола под ламинат

Оглавление

Рекомендации по монтажу пленочного теплого пола

Работы по укладке пленочного теплого пола желательно проводить при относительной влажности не более 60 % и плюсовой температуре.

Обязательно следует убедиться, что проведена изоляция контактов и мест надреза термопленки, прежде чем подключать ее к электропитанию. Ни в коем случае не следует включать в сеть нагревательную пленку, если она находится в свернутом в рулон состоянии.

Если оказалось повреждено графитовое напыление на термопленке, отверстие должно быть заизолировано с двух сторон.

Производить монтаж пленочного теплого пола под ламинат на влажную поверхность запрещено. В случае попадания на теплый пол воды вследствие затопления, его нужно сразу же отключить от сети, а затем оставить для полного просыхания в естественных условиях.

Схему укладки пленки необходимо сохранить, на всякий случай.

Не следует наступать в обуви на уложенную термопленку.

Термодатчик должен быть установлен свободно, чтобы в случае неисправности его можно было легко заменить.

Подготовительные работы

Сюда относится этап подготовка основания к последующему настилу инфракрасного теплого пола. Оно должно быть ровным и без дефектов. В этом поможет первоначально черновая стяжка (при наличии серьезных погрешностей поверхности), а также и финишной заливки из самовыравнивающихся смесей. В некоторых случаях достаточным будет и подготовки смеси и распределения ее тонким слоев, чтобы сократить перепады уровня пола.

Как только слой заливки полностью высохнет, можно приступать к устройству двух очень важных слоев – тепло и гидроизоляция. Правда, гидроизоляция не всегда выполняется. Она необходима лишь при устройстве инфракрасного пола под ламинат в помещениях, расположенных на первых этажах, а также над сырыми помещениями, к числу которых можно отнести подвал.

В качестве теплоизоляции можно выбрать рулонные материалы (Изолон) с толщиной под инфракрасный теплый пол в 3 мм. Они имеют высокую эффективность, что позволяет экономить электроэнергию в процессе эксплуатации системы отопления. Если качественно выполнить теплоизоляционный слой, то не придется тратить энергию и тепло для прогрева потолка соседей снизу или подвального помещения.

На одной из сторон подложки имеется отражательная пленка. Именно она служит для направления тепла внутрь помещения, а не куда-либо так. Дополнительные свойства материала для теплоизоляции – противостояние впитыванию влаги, что в некоторой степени может применяться и как гидроизоляция.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

  • После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
  • Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
  • К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
  • Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
  • Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Ламинат может испортиться?

На сегодняшний день еще не было зафиксировано случаев, чтобы у кого-либо возникли проблемы в ходе установки, или финишное покрытие было повреждено в ходе эксплуатации. Конечно же, никто и ничто не застраховано, поэтому, перед тем, как выбирать ИК теплый пол под ламинат, убедитесь, что производитель не указал каких-либо предостережений по поводу его применения в данном случае.

Есть ряд производителей, выпускающих специальный материал для укладки на такой теплый пол. Он промаркирован нужным образом и просто идеально подходит для данного вида монтажа.

NB. Знали ли Вы о том, что  такие инфракрасные лучи очень положительно влияют на организм человека? Именно поэтому они так часто используются в медицине: существует немало приборов и приспособлений, которые используют данное излучение, чтобы улучшить:

  1. давление;
  2. кровоснабжение;
  3. обмен веществ.

При этом многие процедуры с их применением носят комплексный характер.

К чему это? Инфракрасный пол под ламинат создаст не только теплую, уютную и комфортную атмосферу в Вашем доме, но и окажет весьма положительный эффект на состояние Вашего здоровья. Вы получаете два в одном: замечательное покрытие под ногами, плюс улучшение самочувствия. Разве нужно что-то еще?

Видео, монтаж тёплого пола.

Принцип работы пленочного инфракрасного пола

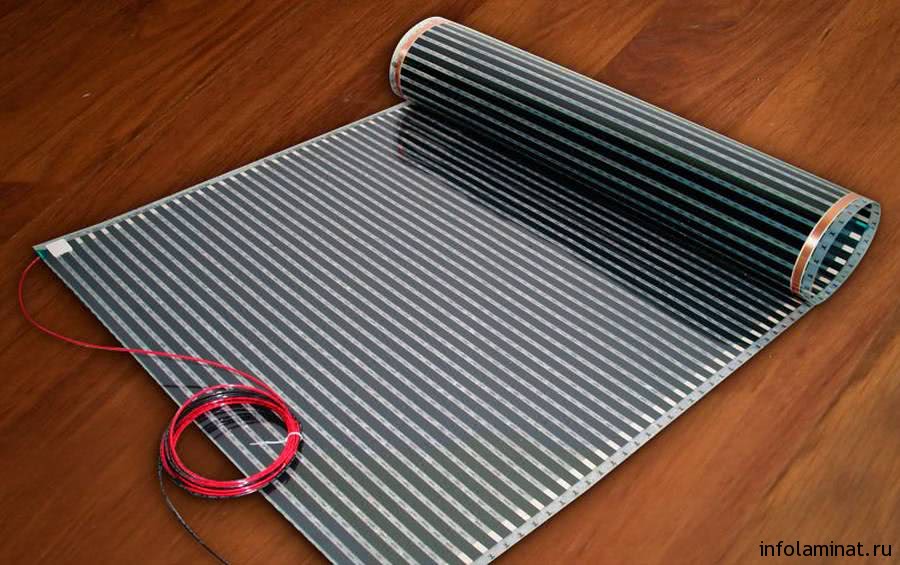

Работа инфракрасного теплого пола основана на пленочных нагревателях. Они представляют собой расположенные с минимальными промежутками полосы карбоновой пасты, впаянные между двумя слоями пленки из полиэстера. При подаче напряжения на эти стержни, они начинают излучать ИК-волны.

Подключение карбоновых элементов к питанию происходит посредством медных шин с посеребренными контактами. При этом все полоски и отдельные отрезки пленочного пола подключаются параллельно, что исключает выход из строя всей системы в случае поломки одного из элементов.

Инфракрасный пленочный теплый пол под ламинат выпускаются шириной в 50 см или 1 м, причем разнится также и длина рулонов. Выбор размеров нагревательной пленки зависит от параметров помещения. При необходимости, пленку можно разрезать по длине по специальным линиям, расположенным через каждые 25,7 см. В любых других местах кроить пленку нельзя.

Инфракрасная нагревательная пленка выпускается с удельной мощностью в 150, 220 и 440 Вт/м2. Данные показатели учитывают при расчете нагрузки на электросеть в квартире перед установкой системы теплых полов. Как правило, под ламинат используют пленку мощностью 150 Вт/м2, которая способна нагреваться до 40-45 оС, поскольку больший нагрев нежелателен для данного покрытия.

Укладка напольного покрытия из ламината

Как уже отмечалось, на ламинате, используемом под инфракрасные полы, должна быть нанесена определенная маркировка, подтверждающая возможность совместной эксплуатации

Само ламинированное покрытие нужно положить очень аккуратно и осторожно, чтобы не повредить нагревательную пленку

Данная процедура достаточно простая, выполняемая согласно типа конкретного замкового соединения. Все панели ламината оборудованы замковыми механизмами. Две планки просто располагаются под углом относительно друг друга и соединяются между собой. Далее одна из них отпускается вниз до появления щелчка, после чего соединение считается зафиксированным.

При наличии незначительного зазора, который может образоваться между планками, их боковые грани простукиваются резиновым молотком. Соединение начинается с узких торцевых сторон, а уже потом все полосы соединяются в единую плоскость. По всему периметру помещения возле стен нужно оставить зазоры. В случае перепадов температур они компенсируют расширение ламинированных панелей. Все зазоры закрываются плинтусами, под ними же прячутся провода, подключенные к пленочным полам. Перед первым запуском системы необходимо дать время, чтобы пленка нагрелась до комнатной температуры и лишь потом подавать напряжение.

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

  • Высокие показатели теплопроводности;
  • стойкость к истиранию;
  • прочность к механическому воздействию;
  • трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

  • Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
  • высокая износостойкость (минимум 32 класс);
  • толщина ламелей около 8-9 мм.

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

  • Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
  • влагостойкость (изображение с водопроводным смесителем);
  • прочность (желательно применять материал 33 класса);
  • толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

  1. Близость к поверхности снижает тепловые потери на 30%.
  2. Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
  3. Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
  4. Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Укладка и проверка работы проводки

Подключение проводов

Укладку проводки пленочного теплого пола необходимо выполнять от центра к плинтусам на стенах, чтобы избежать чрезмерного давления напольного покрытия. Провода прокладываются под пленкой, в которой предварительно прорезают отверстия для них. После фиксации места надреза скрепляют скотчем. Раскладка проводки должна быть сделана так, чтобы не выступать за пределы теплоизолирующей подложки.

Подсоединение термостата

После укладки термопленки к ней необходимо прикрепить термодатчик. Располагают его, как правило, в области второй секции. Под его проводку и сам датчик в пленке делают надрезы. Кроме того, стоит проследить, чтобы в месте прохождения кабеля под термодатчик пленка делала плавный поворот. Это позволит предотвратить излом кабеля.

Как только датчик будет установлен, можно приступать к монтажу термостата. Предпочтительнее, когда он подключен стационарно, однако, допускается и подсоединение через розетку.

Подключать термостат к пленочному инфракрасному теплому полу следует так же, как и прочие виды теплого пола. По два провода, подходящие к термодатчику и теплому полу, подключаются попарно с двух сторон термостата. Два оставшихся свободными разъема служат для подключения кабелей питания. Заземление соединяется с помощью клеммы.

Проверка системы

Прежде чем проводить укладку ламината, следует убедиться, что теплый пол функционирует правильно. Если не наблюдается перегревания отдельных элементов или искрения, значит термопленка качественная.

Как только установлено, что никаких неисправностей нет, следует покрыть нагревательные элементы слоем защитного полиэтилена, толщиной не уже 80 мкм, призванным предотвратить попадание влаги на термопленку. Кроме того, такая прослойка позволит увеличить срок службы теплого пола. Настилают полиэтиленовую пленку внахлест по всей поверхности теплого пола.

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него

Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола.. Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм

Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Размещение термопленки

Перед размещением самой пленки, нужно распланировать ее положение в помещении и составить приблизительную схему подключения пленочного теплого пола. Для этого нужно заранее знать будущее расположение мебели в помещении, так как инфракрасные элементы не должны находиться под шкафом или диваном. Если четкого плана нет, то пленку желательно расположить на расстоянии 60–70 см от стен.

В жилых помещениях часто используется стандартная схема расположения термопленки: несколько полос по центру комнаты вдоль длинной стороны. Когда с расположением определились, полосы пленки необходимо разрезать на части нужного размера и уложить их на пол медной пленкой вниз или вверх (зависит от того, как указано в инструкции). Причем, расположить их следует так, чтобы подводка находилась с одной стороны.

Расстояние полос друг от друга индивидуально. Один производитель допускает размещать их встык (чаще всего), другой рекомендует оставлять пространство в 3–4 см между полосами. Но никогда и никто не допускает размещение полос внахлест — это чревато их перегревом и выходом из строя.

Если расстояние между двумя-тремя полосами будет выше допустимого, то это приведет к неравномерному прогреву пола — на нем будут менее и более теплые участки с разницей в 2–3 градуса, хотя заметить их непросто.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Устройство водяного теплого пола под ламинат

К классическим видам теплых полов относят водяной обогрев. Его устройство включает в себя трубы с горячей водой, которая поступает в систему из коллектора с помощью насоса. Использование водяного теплого пола наиболее оправдано в частных домах, так как устройство его в квартирах с подключением к централизованной системе отопления запрещено.

По сравнению с электрическим, водяной теплый пол является более низкозатратным, так как позволяет экономить до 60% энергии. Это преимущество делает логичным использование именно такой системы для частных домов, где зачастую комнаты имеют большую площадь. Помимо этого материалы, из которых изготовлены трубы для водяного отопления, зарекомендовали себя как надежные и долговечные.

Неоспоримые преимущества

К основным преимуществам можно отнести отсутствие необходимости в дополнительной стяжке, так как финишное покрытие укладывается непосредственно на ИК пленку. Использование этой системы обусловлено отличительными особенностями от других систем теплого пола, характеристики которых не позволяют проводить их установку под ламинат.

Основные разновидности:

  1. Для монтажа водяного пола потребуется установка стяжки, что способствует уменьшению пространства помещения. Работы по монтажу отнимут много времени.
  2. Использование системы водяного пола подразумевает неравномерный прогрев напольного покрытия. При использовании ламинированных поверхностей, со временем они начнут вздуваться и деформироваться. Впоследствии из-за образовавшихся щелей, каждый шаг будет сопровождаться характерным скрипом.
  3. При использовании электрических полов, которые состоят из ряда нагревательных элементов, прогрев так же производится неравномерно, что в случае использования ламината недопустимо.

Устройство ИК пола подобных недостатков не имеет, что позволяет укладывать инфракрасный теплый пол под ламинат.

Его использование обусловлено рядом преимуществ:

  • длительный эксплуатационный срок;
  • теплый пол пленочный способен нагреваться до высоких температур, при использовании деревянного покрытия произойдет существенная деформация;
  • ощутимое снижение затрат касательно отапливания жилого помещения;
  • подобный прогрев не сушит воздух;
  • необходимые работы не отнимут много времени, так как монтаж инфракрасного пола можно проводить своими руками;
  • оборудованная поверхность разогревается равномерно и достаточно быстро.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.


Схема инфракрасного теплого пола под ламинат

Укладка пленочного теплого пола под ламинат

Прежде чем начинать монтаж инфракрасного теплого пола под ламинат, следует составить схему расположения нагревательных элементов и проводки в помещении.

Вначале определяют место крепления регулятора температуры, к которому будут примыкать все кабели проводки. Наружную часть кабеля, подключаемую непосредственно к терморегулятору, можно провести по гофротрубке и скрыть в штробе в толще стены, либо оставить снаружи, прикрыв защитным коробом.

На схему необходимо нанести разметку укладки пленочных элементов, учитывая все предосторожности и ограничения

При этом важно учесть, что на поверхности нагревательной пленки нанесена разметка, по которой можно производить ее раскрой

Рулон с пленкой лучше раскатывать вдоль комнаты, чтобы избежать излишних разрезов и соединений. Расстояние от нагревательной пленки до прочих отопительных приборов и стен должно составлять не менее 25-30 см.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

  • конвекция — тепло передаётся воздухом от предмета к предмету;
  • лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется. Равномерное прогревание помещения

Важно – тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут

Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

  1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
  2. Риск возникновения короткого замыкания при проникновении воды.
  3. Система зависит от подачи электроэнергии.
  4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

  • Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
  • Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
  • Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
  • Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
  • Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

  1. Биметаллический. Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
  2. Углеродный. Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

  • скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
  • высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
  • пленочный теплый пол отличается высоким уровнем надежности;
  • отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
  • не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
  • оказывает антиаллергическое воздействие на человеческий организм;
  • экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
  • может быть демонтирован и перемещен на новое место жительства;
  • обладает эффектом ионизации воздуха.
