Как установить канальный вентилятор в стену

Функционал

Мы уже более или менее подробно обсудили типы бесшумных вытяжных вентиляторов, а теперь перейдем непосредственно к характеристикам и всевозможным функциям. Хорошие бренды быстро помогают обеспечить эффективную принудительную вентиляцию. Очень полезной является работа обратного клапана, который защищает внутреннее пространство от масс воздуха извне.

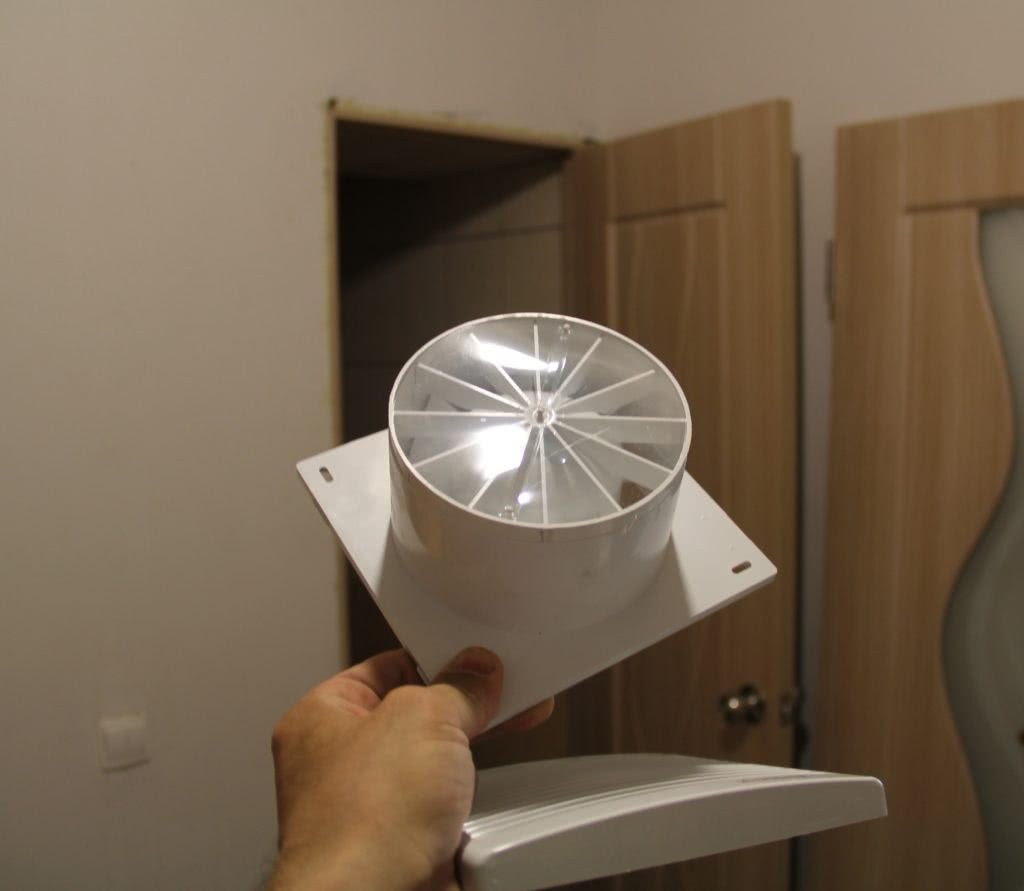

Существует несколько типов демпферов: пассивный тип работает только при срабатывании крыльчатки, автоматический тип имеет ручную систему открытия и закрытия, самозакрывающийся тип приводится в действие специализированной пружиной.

Вы можете сделать выбор в ту или иную сторону. Особенности модификации не очень критичны. Покупатель сам решает, что ему нужно. Пассивные почти никогда не ломаются, а электрические более удобны и комфортны в использовании. Неисправности случаются, но они не смертельны.

Виды и конструктивные особенности


Приточный канальный вентилятор

Перед тем как установить канальный вентилятор, нужно определиться с моделью, подходящей под конкретную задачу. Устройства различаются между собой по ряду параметров.

По назначению

Вентиляторы для вытяжки реализуют отхождение отработанных воздушных масс наружу. Приточные, напротив, обеспечивают поступление свежего воздуха. Модели с функцией реверса справляются с обеими задачами. Это достигается сменой направления хода роторного устройства и крыльчатки.

Приборы, предназначенные для бытового применения, имеют невысокую мощность и способны обслужить ограниченное пространство. Вентиляторы, разработанные для промышленности, очень мощны и нередко крупногабаритны. Некоторые из них, будучи включенными, генерируют много шума.

По форме

Форма изделия зависит от сечения воздухопровода, куда планируется его монтировать. Модели для труб с круглым разрезом являются наиболее популярными. Реже встречаются прямоугольные приборы. Самый малораспространенный тип – вентиляторы в форме квадрата. У них наибольшее значение сопротивления.

По конструкции


Составные части канального вентилятора

Осевые модели состоят из цилиндрического корпуса, двигателя и прикрепленных к его оси лопастей. Это не очень мощные изделия, предназначенные для применения в быту. Обычно при работе они почти не издают шума. Монтаж такого канального вентилятора легко выполняется в домашних условиях.

В устройствах с радиальным движением воздуха происходит его отбрасывание центробежной силой, возникающей при кручении лопастного механизма. Благодаря компактности монтаж вентилятора в воздуховод не вызывает затруднений. При направлении лопастей назад падает мощность, но также генерируется меньше шума и снижается потребление энергии из электросети.

Диагональные конструкции объединяют осевое и радиальное перемещение масс воздуха, что обеспечивает их высокий КПД. При этом такие модели имеют небольшие габариты и издают мало шума. Область применения этих устройств широка.

Тангенциальные приборы используются в некоторых промышленных установках. Воздушный поток в них перемещается по периметру колеса.

По условиям эксплуатации

Канальный вентилятор, предназначенный для установки на крыше

Большинство вентиляторов разработаны для функционирования в естественной среде, но есть и специальные модели для особых условий. Например, приборы, предназначенные для пожароопасных условий, производятся из материалов, не деформирующихся при высоких температурах. Выпускают специальные модели для производств, работающих со взрывоопасными соединениями, а также для воздуха с высокой запыленностью. Есть и приборы с повышенной жаростойкостью – такой вентилятор можно подключить в бане или сауне для удаления излишнего пара. Применяют их и в промышленности при работе с печными и каминными агрегатами. Вентиляционные агрегаты могут иметь ручное или автоматическое управление.

Виды и особенности канальных вентиляторов

Канальный вентилятор

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

  • Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.

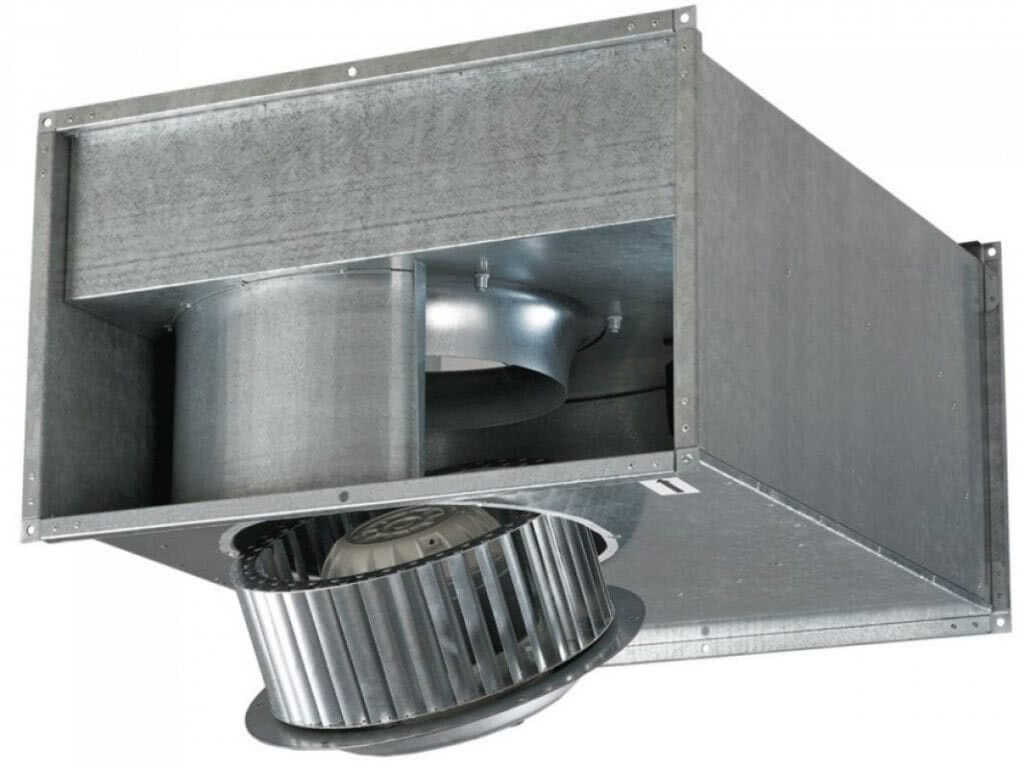

  • Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
  • Квадратные – устанавливаются на квадратные металлические воздуховоды.

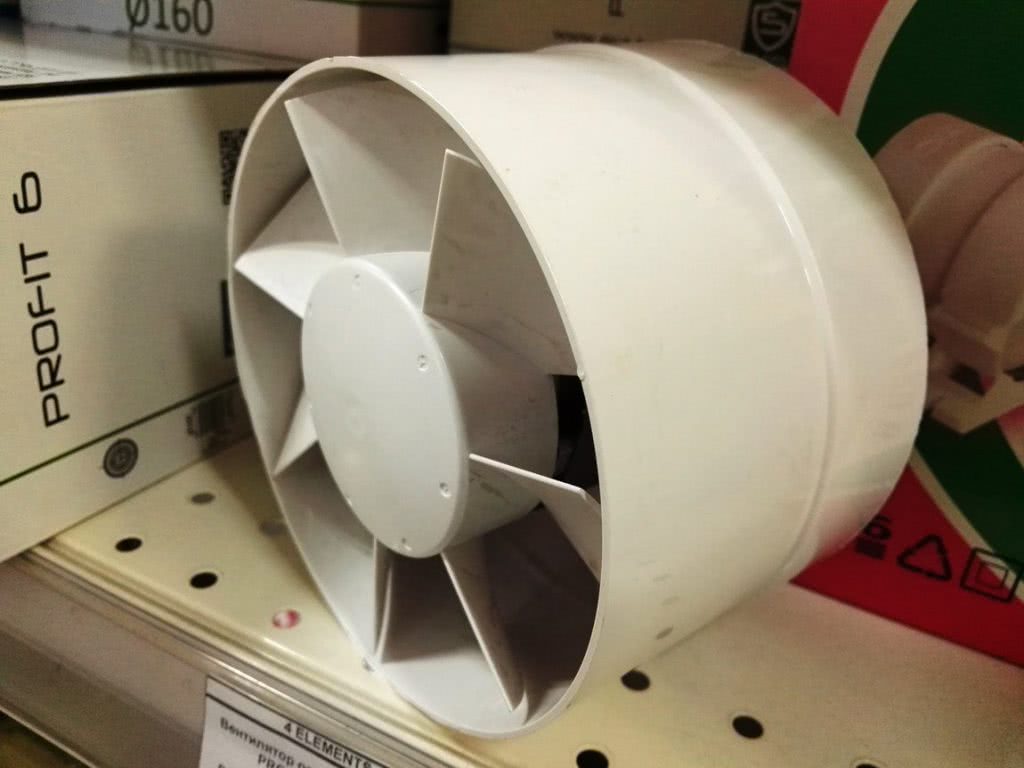

Вентилятор канальный круглый

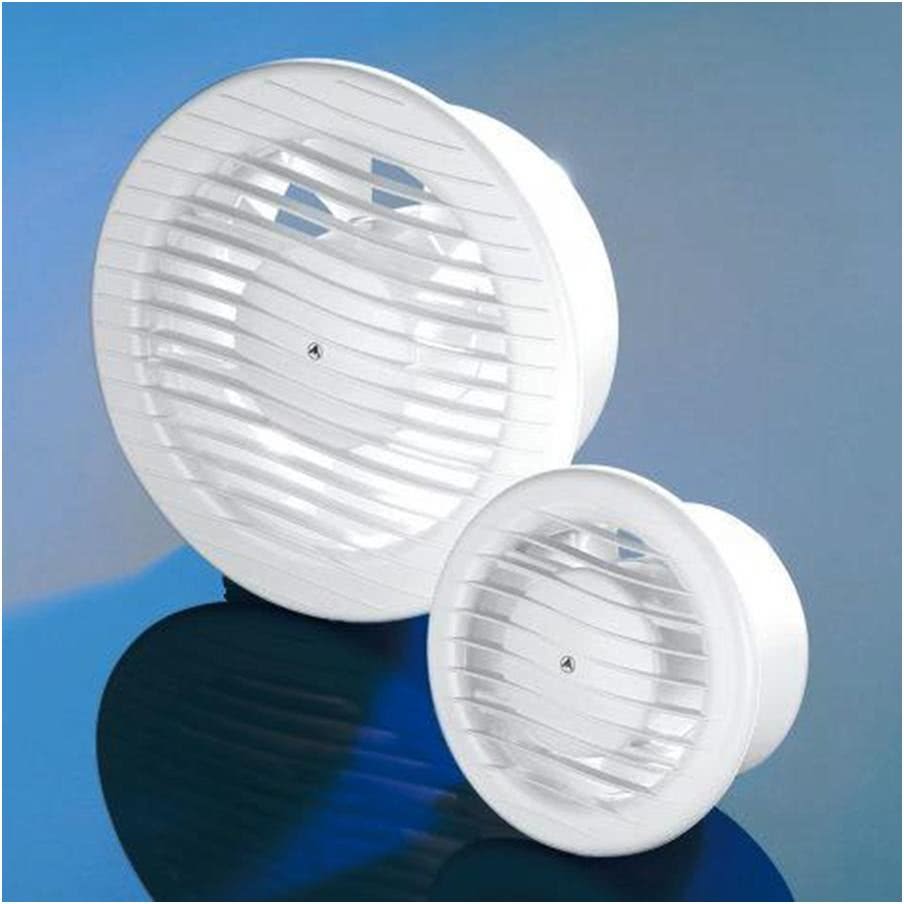

Круглые вентиляторы чаще всего встречаются в быту

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

  • Мощность – 60-310 Вт.
  • Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
  • Рабочее давление – 220-900 Па.
  • Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно

Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты.

Уровень шума

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр

Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг.

Область применения

Канальные вентиляторы применяются в домашнем хозяйстве, в помещениях коммерческого назначения (магазины, заведения общепита и другие). Для узких промышленных целей проектируют модели со специальными свойствами. Существуют модели, приспособленные для условий повышенной влажности, например, ванных комнат и туалетов. Можно организовать крепление вытяжки так, чтобы она включалась одновременно с освещением. Один из питающих проводников размыкают и соединяют с выключателем. Если последний имеет две кнопки, делают иначе: одну из них соединяют с осветительным прибором, другую – с вентиляционным.

Как правильно установить канальный вентилятор

В связи с тем, что квадратные воздуховоды самые распространенные при построении воздуховодов в частных домах, а самые распространенные вентиляторы – круглые, то важно правильно устроить соединения этих элементов. Во-первых, подобрать правильный метод соединения (оптимально – фланцевое)

В квадратном воздуховоде может монтироваться круглый вентилятор

Во-вторых, правильно расположить устройство в воздуховоде. Это важный параметр от которого зависит необходимая интенсивность воздушного потока и уровень шума. В схеме установки вход воздуха в вентилятор должен находиться от поворота воздуховода на расстоянии его эквивалентного диаметра. И на расстоянии равном трем значениям эквивалентного диаметра – от выхода воздуха до следующего поворота.

Эквивалентный диаметр воздуховода – расчетное значение, которое находят по формуле:

D=√4HB/π, где H – высота, B – ширина воздуховода.

В-третьих, важно выбрать направление двигателя вентилятора, чтобы воздушный поток правильно двигался по воздуховоду. Потому, еще во время приобретения устройства нужно выяснить у продавца либо прочесть в инструкции пользователя, как расположен двигатель

В-четвертых, при установке вентилятора любого сечения, например, на кухне, необходимо устраивать вентиляцию таким образом, чтобы воздуховод имел как можно меньше поворотов. Слишком частые изгибы трубы «тормозят» воздушный поток и уменьшают производительность.

Виды канальных вентиляторов

Сегодня в точках продаж можно найти вентиляторы, конструктивно относящиеся к нескольким разновидностям.

К ним относятся:

Осевой, реже называемый аксиальным

Характерной особенностью данного типа является направление воздушного потока вдоль оси двигателя, на которой расположен пропеллер, отвечающий за перемещение воздушных масс.

Самым простым типом канального вентилятора является любой осевой канальный агрегат. Тем не менее, они достаточно эффективны и экономичны. Кроме того, существует множество современных, технологичных и безопасных моделей, способных обеспечить должный уровень комфорта.

Основными преимуществами осевых вентиляторов для всех типов вытяжек являются:

  • экономичный электродвигатель;
  • низкая мощность, необходимая для перемещения воздушных масс;
  • простая конструкция.

Эти особенности делают данные типы устройств наиболее тихими без какой-либо дополнительной обработки. Это делает их одними из самых доступных, а потому востребованных для всех бытовых нужд.

Основным недостатком является небольшая емкость, которой, однако, достаточно для выполнения различных локальных задач.

радиальный

Эти агрегаты более технологичны, чем описанные выше осевые агрегаты. Об этом свидетельствует тот факт, что воздушные потоки не движутся прямо вдоль оси, а, благодаря особой форме лопастей крыльчатки, смешиваются, сжимаются и направляются к корпусу.

Это создает эффект отрицательного давления за задними кромками. Это приводит к быстрому поступлению воздушных потоков извне.

Радиальные агрегаты более эффективны, чем их осевые аналоги. При выборе помните, что существует 2 подвида этих вентиляторов и что вентиляторы с лопастями, направленными вперед, считаются самыми тихими, а также более экономичными, чем их аналоги с лопастями, направленными назад.

Например, существует два типа центробежных вентиляторов для вытяжных систем

  • один с наклоненными вперед лопастями;
  • один с лопастями, направленными назад.

Первый тип оптимален для бесшумной работы и экономичнее на внушительные 20%. Если эффективность является важным критерием, лучше приобрести вентиляторы с загнутыми назад лопастями.

Важной характеристикой центробежного вентилятора для вытяжного вентилятора любого типа является его компактность. Это преимущество особенно ценно, когда пространство для установки труднодоступно или мало

центробежный

Это самый современный, самый тихий и самый эффективный тип канального вентилятора. Принцип их работы аналогичен радиальным аналогам. Это означает, что ближе к корпусу создается высокое давление, а в середине – отрицательное, что приводит к более эффективному всасыванию внешних воздушных масс.

Радиальные вентиляторы – наименее известный тип вентиляторов. Однако они являются одними из самых технологически совершенных, эффективных и бесшумных. Единственный недостаток – они слишком мощные для маленьких ванных комнат, туалетов и даже кухонь в обычных квартирах и даже во многих частных домах.

Благодаря особой конструкции и принципу работы центробежные вентиляторы являются самыми тихими. Кроме того, их можно монтировать непосредственно в вентиляционную шахту квартиры, что исключает негативное влияние на эстетику помещения.

Самое главное, он повышает эффективность работы данного типа оборудования и снижает воздействие влаги и пыли, что продлевает срок службы устройства.

Независимо от типа канального вентилятора, его производительности и функциональности, его рекомендуется чистить каждые 1-3 года. То же самое рекомендуется сделать и с подшипниками, что продлит срок их службы и повысит безопасность.

Важным недостатком любого центробежного вентилятора является его высокая эффективность, что означает, что его можно использовать только в помещениях площадью 15 м² и более.

Каждый тип имеет свои преимущества и недостатки, поэтому имейте их в виду.

Рейтинг вытяжных вентиляторов

Правильно спроектированное и установленное вентиляционное оборудование гарантирует чистый воздух, отсутствие влаги, конденсата и вытекающих из этого последствий. Накладной тип отличается не только формой и размером, но и качеством и функциональными характеристиками. Каждый номинант оценивался экспертами по ряду критериев:

  • Безопасность – защита от влаги, ударов, перегрева, скачков напряжения в сети;
  • Уровень шума – рекомендуется не более 35-55 дБ;
  • Дизайн – классические, современные и инновационные модели;
  • Монтаж – поверхностный, встраиваемый, потолочный;
  • Тип конструкции – осевой, радиальный, центробежный;
  • Эффективность – коэффициент воздухообмена;
  • Материалы – качество, устойчивость к внешним воздействиям, износ;
  • Диаметр – от 80 до 200 мм;
  • Размеры – соответствие геометрическим размерам поверхности вентиляционного канала;
  • Дополнительные опции – датчик влажности, датчик движения, таймер;
  • Управление – электронное, дистанционное, автоматический старт/стоп; Дополнительные опции – датчик влажности, датчик движения, таймер; Управление – электронное, дистанционное, автоматический старт/стоп.

В обзор были включены только самые популярные модели, отвечающие потребностям клиентов. Проанализировав отзывы, редакторы журнала определили преимущества и недостатки каждого номинанта, сравнили заявленные характеристики с реальными. Это позволило отказаться от продукции с завышенными обещаниями и низким сроком службы.

Монтаж

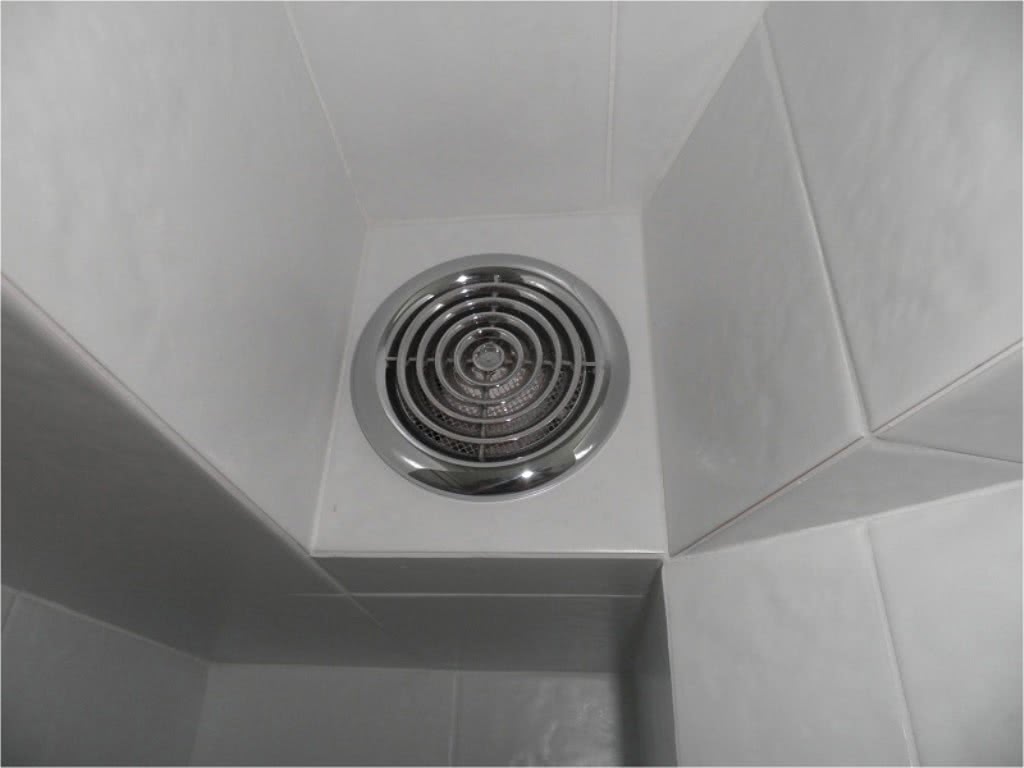

Наиболее часто вентиляцию устанавливают в доме в туалете и ванной комнате, а также на кухне и в гостиной. Блок обычно устанавливается в начале воздуховода для достижения наибольшей эффективности.

Шум может исходить только из двух источников: от работающего агрегата или от высокого потока приточного воздуха. Рекомендуется, чтобы воздуховоды были круглыми или квадратными. Тогда площадь боковых створок максимально увеличивается, а уровень шума заметно снижается. Плоские воздуховоды имеют центральную часть, на нее приходится основная нагрузка, такие агрегаты производят больше шума.

Перед установкой вентиляционной системы необходимо составить план воздуховодов. Воздухозаборник оснащен радиатором и специальными фильтрами, которые можно разместить за блоком. Вытяжной воздуховод, который забирает воздух снаружи, расположен в полу. Вытяжной воздуховод, отвечающий за отвод воздуха, устанавливается ближе к потолку.

В стене делаются два отверстия, в которых будут установлены воздуховоды. Также необходимо предусмотреть каналы для настенных решеток. Они должны быть оснащены специальными заглушками для защиты устройства от частиц и пыли.

Вентиляционные каналы проходят через все помещения и крепятся к несущим стенам или бетонным потолочным панелям. Также часто устанавливается рекуператор (смеситель), который может быть очень полезен. Вы можете сделать его сами или купить в магазине.

Вентилятор облицован изоляцией, которая хорошо подходит для этой цели, технической ватой, стоит недорого и может значительно снизить фоновый шум. Вы также можете обернуть входную коробку ватой, чтобы уменьшить вибрацию. Все стыки на швах должны быть заделаны монтажной пеной. Работа несложная, и вы можете сэкономить много денег, выполнив ее самостоятельно.

Достоинства и недостатки

Если все еще есть сомнения в целесообразности установки вентилятора, стоит рассмотреть все плюсы и минусы этого устройства. Несомненно, положительных моментов много:

  • Благодаря новым конструктивным особенностям, вам не придется часто чистить устройство, поскольку насекомым и грязи практически невозможно проникнуть внутрь;
  • Современные устройства просты в установке, и нет необходимости вызывать специалиста – вы можете установить их самостоятельно;
  • Обслуживание устройства не представляет сложности, так как передняя панель легко откручивается.
  • Многие модели достаточно компактны, чтобы поместиться даже в самой маленькой ванной комнате;
  • Вы всегда можете выбрать вентилятор, дизайн которого сочетается с вашим интерьером;
  • Стены и потолок помещения больше не будут мокнуть и покрываться плесенью и грибком, образование конденсата прекратится;

Однако есть и некоторые недостатки, которые необходимо учитывать. Их не так много, но они существуют:

  • Жильцов дома может раздражать звук, издаваемый прибором;
  • Поскольку это электроприбор, потребление электроэнергии увеличится, хотя и не слишком сильно;
  • Для нормальной работы вентилятора его необходимо регулярно чистить и смазывать.

Причины появления запахов из вентиляции

Основной причиной появления посторонних запахов из системы вентиляции является эффект, опрокидывания тяги. Физика процесса такова: чем выше температура атмосферного воздуха и ниже в помещении – тем хуже естественная тяга. При определенных условиях вместо удаления воздушных масс, через вент. решетку начинает поступать воздух. Другими словами, при недостаточной тяге в вытяжной шахте и плохо организованном притоке воздуха в квартирах, воздушный поток, создаваемый кухонным зонтом ваших соседей, может поступать в помещения выше по стояку.

Проверить наличие «обратной тяги» просто: нужно поднести полоску бумаги к вентиляционной решетке.

Появление запахов из вытяжной вентиляции ваших соседей может стать следствием отсутствия заглушек. Для примера, рассмотрим систему вентиляции одного стояка типичного многоэтажного дома (серии II-18, И 209А и пр.) Она состоит из общей шахты и двух разгонных каналов. Работает система так: загрязненный воздух из квартиры должен подняться по разгонному каналу на высоту 2,5 – 2,7 м (в зависимости от проекта), «упереться» в заглушку (этажом выше) и выйти через специальное «окно» в общую шахту. Проблема в том, что в 90% случаев таких заглушек нет! Без заглушек, такая система, состоящая из общей шахты с двумя каналами (разделенными заглушками на разгонные участки) превращается в три транзитных шахты.

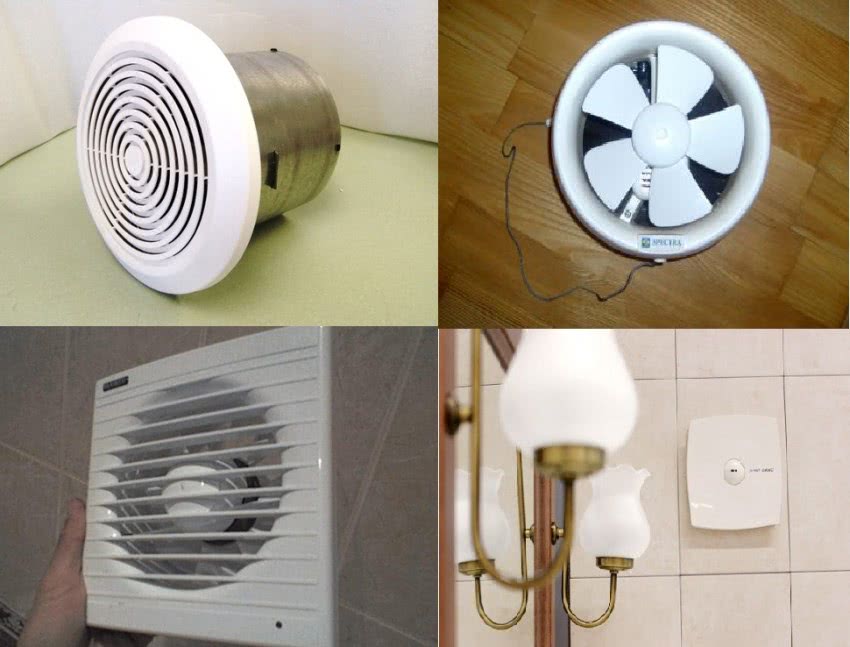

Типоразмеры вентиляторов

Производители выпускают модели с разными диаметрами. Его размер напрямую влияет на объем удаляемых воздушных масс. Чем больше воздуха удаляется устройством, тем быстрее исчезает конденсат в помещении. Но в то же время, чем чаще вентилятор заменяет воздух в помещении, тем быстрее ванна “остывает” и становится холодной. Неправильно подобранный по размеру вентилятор может негативно повлиять на эффективность системы отопления в вашем доме.

Установив вентилятор, вы получите множество преимуществ.

Спроектировать систему вентиляции для частного дома гораздо сложнее, чем для квартиры. Проектные организации позаботились о головной боли для жителей многоэтажных домов. Они провели необходимые расчеты, прежде чем сделать фундамент. Владельцам квартиры нужно было только подобрать размер вентилятора для ванной комнаты в соответствии с размером вентиляционного отверстия.

Минимальный диаметр вентилятора составляет 80 мм, а наибольший – 200 мм. Согласно стандарту, все размеры кратны 20 мм. Размеры напрямую зависят от типа конструкции устройства. Блоки поставляются стандартных размеров:

  • вытяжка – 100 мм;
  • тип воздуховода – 200 мм;
  • осевой – 125 мм.

Благодаря вентилятору вы устраните проблему плесени и грибков, связанную с высокой влажностью в помещении.

Конфигурация устройства может быть круглой, прямоугольной и квадратной.

Соединение вентилятора с воздуховодом

Соединение вентилятора должно быть произведено с максимальной плотностью и герметичностью. Потери воздушного потока недопустимы, так как они могут вызвать резкое падение давления в системе и нарушения режима функционирования. Канальные вентиляторы имеют разные типы соединительных элементов:

Существуют разные варианты присоединения канальных вентиляторов. Основная трудность, которая встречается во время монтажа, заключается в необходимости установить устройство с круглыми присоединительными патрубками к прямоугольному воздуховоду, или наоборот. Также встречаются сложности с разными диаметрами или размерами каналов. Рассмотрим наиболее часто встречающиеся ситуации:

Монтаж вентиляторов в воздуховод квадратной формы

Квадратные каналы могут быть подключены непосредственно к вентилятору в случае полного совпадения размеров соединительных патрубков и канала. Зачастую бывает так, что формы патрубков не совпадают. В этих случаях надо использовать соединительные переходники — фитинги. Существуют разные виды и размеры, позволяющие подключать устройства разных сечений.

Типоразмеры присоединительных узлов и переходников стандартизированы, поэтому надо лишь подобрать соответствующий фитинг, обеспечивающий переход с круглого сечения нужного диаметра на квадратное или прямоугольное необходимых размеров. Иногда встречается необходимость осуществить переход с квадратного сечения одного размера на другой. В этих случаях также надо использовать соединительные фитинги нужного сечения.

Монтаж вентиляторов в круглый воздуховод

Воздуховоды круглого сечения предпочтительнее по своим эксплуатационным свойствам. Они не шумят, не создают сильного аэродинамического сопротивления, в них не накапливается пыль или мусор.

Установка вентилятора в круглый воздуховод производится либо напрямую, если присоединительные узлы и размеры совпадают, либо применяется соответствующий переходник — соединительный фитинг.

Длина фитинга должна быть не меньше максимального диаметра вентилятора, чтобы узел перехода не создавал резких изменений диаметра. Такие переходы способны образовывать завихрения, изменяющие параметры воздушного потока, издающие ощутимый шум и вибрацию. В некоторых случаях могут применяться гибкие воздухопроводы, имеющие собственные наборы фитингов и удобные при монтаже в помещениях, загроможденных оборудованием или аппаратурой.

Как установить канальный вентилятор в трубу

Установка канального вентилятора в трубу производится тем же способом, что и в канал круглого сечения. Единственная разница заключается в том, что диаметры, скорее всего, не совпадут. Поэтому надо сразу же приготовить соответствующие переходники.

Вытяжной вентилятор какой фирмы выбрать

При покупке вытяжного вентилятора стоит ограничить свой выбор проверенными производителями. Компании, которые специализируются на разработке и производстве вентиляционного оборудования, обеспечивают наилучшее качество.

На первое место среди самых популярных производителей эксперты поставили:

Soler& Palau. Одним из конкурентных преимуществ компании является постоянное исследование, разработка и внедрение современных технологических решений

Компания уделяет особое внимание качеству, а производственные мощности расположены в Европе, США, Китае и Сингапуре. Продукция Soler & Palau поставляется в 90 стран мира, где она пользуется постоянным спросом

Блауберг Кватро. Компания производит современное энергоэффективное вентиляционное оборудование для бытового и промышленного использования. В дополнение к превосходному немецкому качеству, клиенты выигрывают от разнообразия цветов и продуманного, стильного дизайна. Electrolux. Шведская компания является мировым лидером в производстве бытовой техники. Бренд предлагает тысячи товаров различного назначения, включая бытовые приборы для вентиляции. За сто лет существования компания накопила богатый опыт и получила множество наград и признаний. Качество продукции не вызывает сомнений, именно поэтому покупатели выбирают Electrolux. ERA. Компания производит оборудование для систем вентиляции с 1997 года, развивая свою линейку до 2 000 наименований. Продукция ERA поставляется в 50 стран мира, компания ведет активную экспортную политику, требующую строгого контроля качества на каждом этапе: от разработки до тестирования. Надежность и стабильность бренда вывела его в лидеры на российском рынке. РЕСПИРАТОРЫ Бесспорный лидер на отечественном и зарубежном рынках, как по качеству, так и по ассортименту. Компания имеет собственную научно-исследовательскую и производственную базу в Европе и самостоятельно производит все виды оборудования, от бытового до промышленного. Ей принадлежат торговые марки Domovent, Aluvent, X-VENT, AirVENTS и Plastivent.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

  1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
  2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.

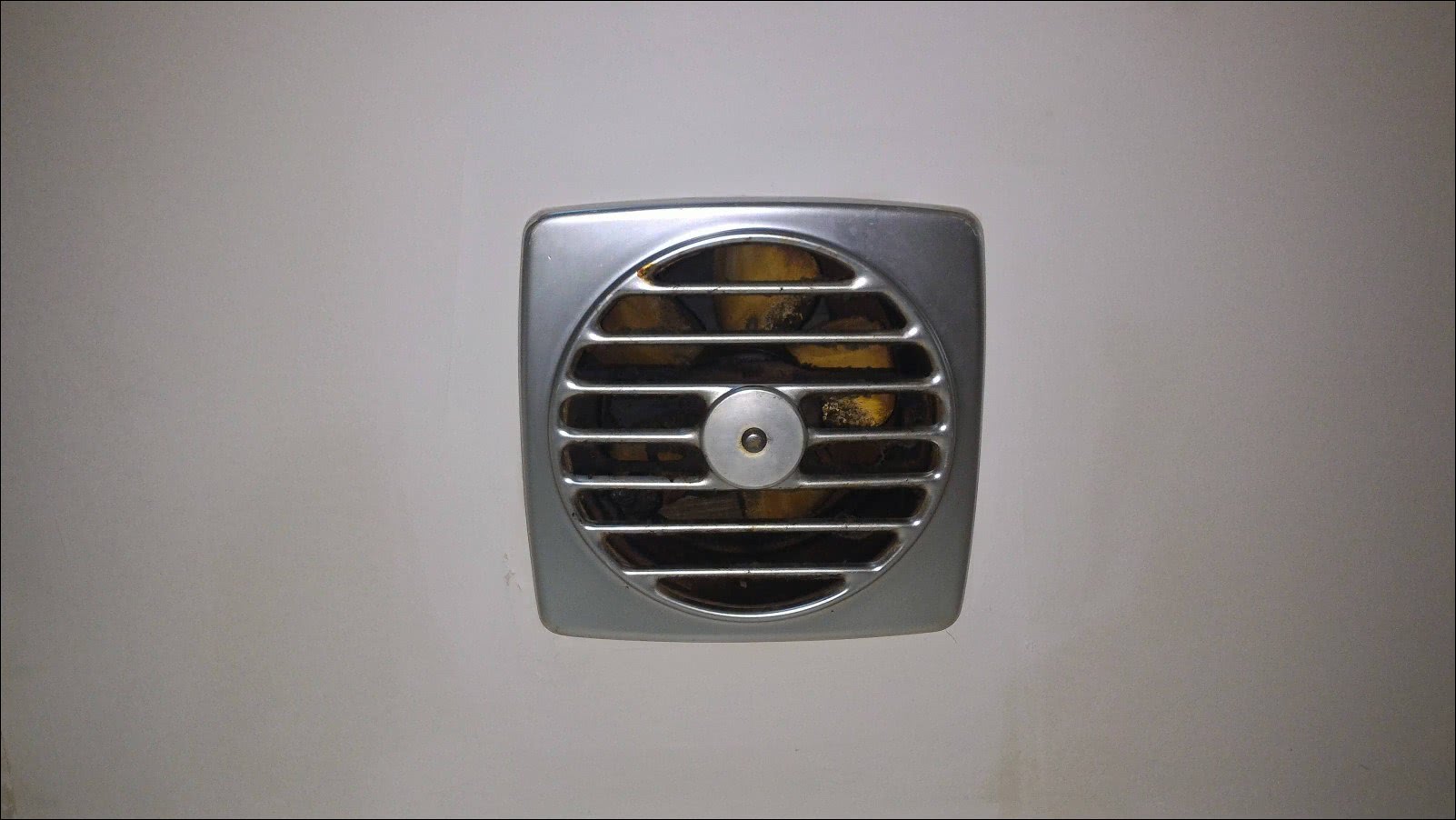

  3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
  4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

Предлагаем ознакомиться Расчет системы вентиляции, онлайн калькулятор

Метки: вентилятор, воздуховод, осевой, установка

Особенности монтажа вентиляторов в круглый воздуховод

Для соединения вентилятора с круглым воздуховодом необходим плавный переход с квадратного фланца на круг длиной не менее половины длины всего вентилятора. В том случае, диаметр отверстия воздуховода больше чем диаметр входа, но меньше квадрата присоединительного фланца, то подключение производится непосредственно к оборудованию. Фланец должен подходить по размеру под параметры входа.

Если условием монтажа является превышение диаметра воздуховода размера сечения фланца вентилятора, то необходимо использовать дополнительные аксессуары для перехода. Чаще всего это конический переход с углом раскрытия в 8 – 10°. Для воздуховода необходим специальный фланец перекрытия обеспечивающий качественный стык.
