Основные этапы и рекомендации по установке вентиляционных труб на крыше

Как выбрать?

На мягких кровлях применяются различные дефлекторы, выбор которых зависит от типа кровли.

При выборе аэратора предпочтение нужно отдавать продукции, обладающей сертификатами от проверенного производителя.

Выбирая аэраторы для мягкой кровли, необходимо отталкиваться от сложности ее устройства, климата и уровня насыщенности влагой чердачного помещения. Как правило, на 100-150 м2 необходимо устанавливать один точечный аэратор.

При монтировании конькового аэратора применяется иной подход. По всей длине стыка сооружают вентиляционную щель, а поступление воздуха совершается из-под свесов, где на щель устраивается специализированный аэроэлемент (перфорированная лента).

Ко всем типам аэраторов выдвигается ряд технических условий, которым они должны соответствовать:

  • выдерживать температуру от -50? C до +100? C;
  • устойчивость к химическим веществам, которые могут содержаться в осадках;
  • устойчивость к коррозии.

Типичные проблемы с вентиляцией

Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.

Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.

Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.

Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.

Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.

Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.

Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.

На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.

Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.

По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.

Сопротивление вентиляционного канала

В процессе проведения работ с крышей, для создания вентиляции применяют ондулин — полимерная труба вентиляции, впускающая воздух и предотвращающая попадание осадков.

Она используется совместно с кровельным листом ондулин – вентиляционный трубопровод представляет собой важное звено для обеспечения надлежащей циркуляции воздушной масс. Тяга воздуха очень зависит и от внутренней поверхности вентиляционного канала, точнее, от сопротивления, создаваемое ею

Оно будет слабее, если поверхность будет несильно шероховатой

Тяга воздуха очень зависит и от внутренней поверхности вентиляционного канала, точнее, от сопротивления, создаваемое ею. Оно будет слабее, если поверхность будет несильно шероховатой.

Как снизить сопротивление:

  • Чтобы уменьшить сопротивление все соединения частей, из которых состоит труба необходимо тщательным образом выровнять.
  • Швы не должны иметь углубления и выступы, должны быть наиболее гладкими, излишки раствора требуется удалить.
  • По всей плоскости сечение канала остается неизменяемым. Отсутствуют гладкости на канале, изломы, загибы, неверные соединения труб вентиляции, различные отклонения от вертикали имеют отрицательное воздействие на силу тяги.
  • В ситуации, если с технической стороны отказ от них невозможен, угол отклонения следует выдержать не больше 30 градусов.
  • Горизонтальные площадки нужно совсем исключить.

Схема вентиляции и вытяжной трубы в доме

5 Задача аэраторов

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

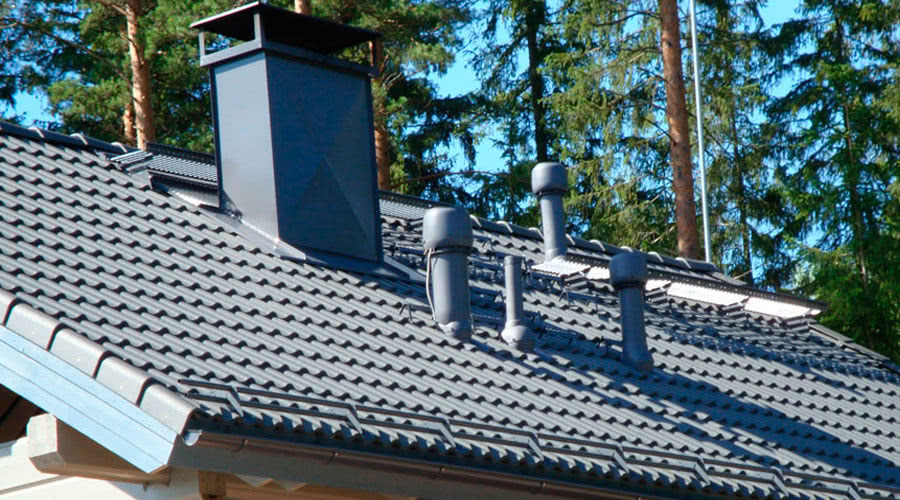

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

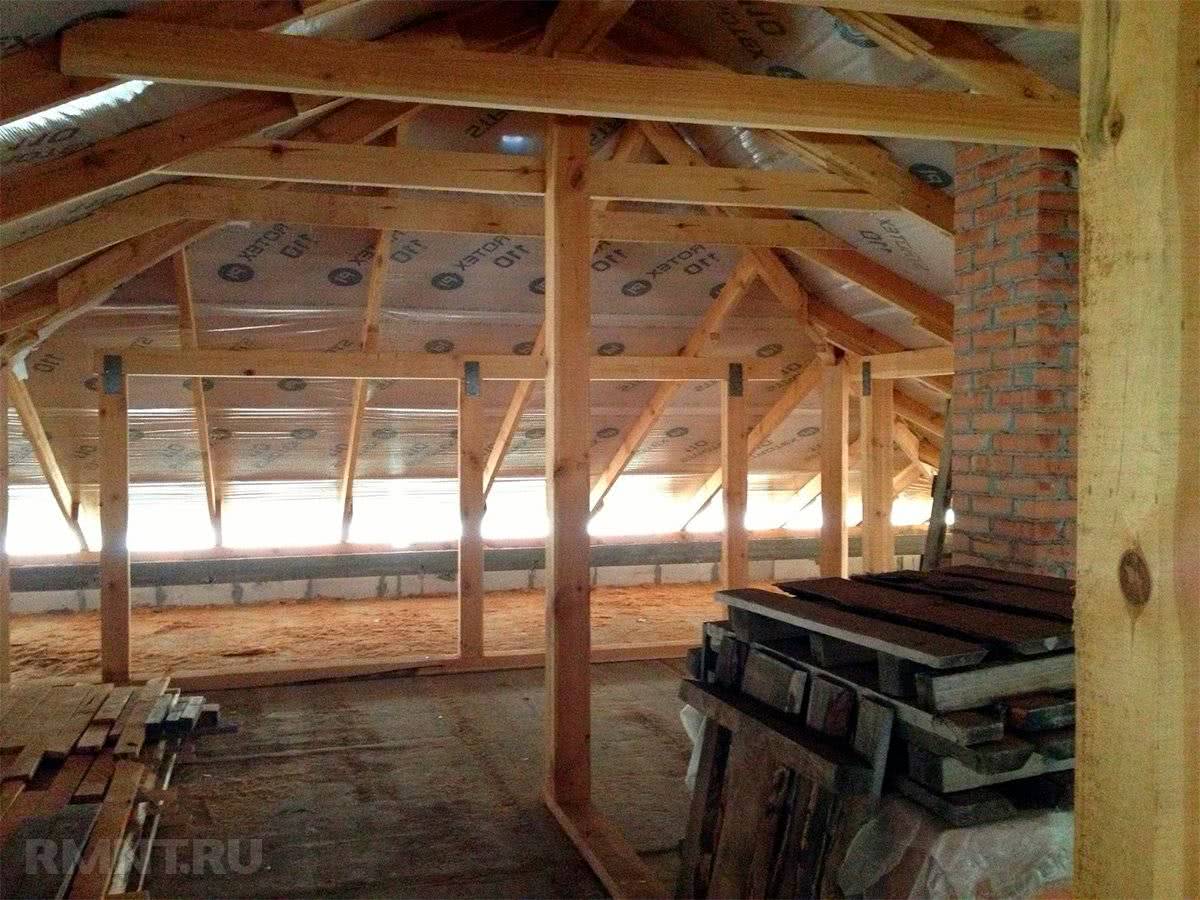

Монтаж обрешётки

Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.

Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.

Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.

Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.

Устройство дощатой обрешётки значительно проще

Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам

При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

  1. Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
  2. В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.

В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

  • точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
  • количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
  • расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
  • меставыводавентиляционныхтрубнеобходимоплотноизолировать;
  • неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

  • дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
  • длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Строительные нормативы

Требования к установке:

  • Обязательная установка системы вентиляции в санузлах, на кухне, а также в местах, где хранятся овощи;
  • Доступ к свежему воздуху. Грибки обязательно должны выступать за крышу, недостаточно вывести их на чердак;
  • Грибки не должны располагаться вровень с коньком крыши, требуется их выступ;
  • Если устанавливается длинный воздуховод, его конструкция обязательно должна содержать вентилятор для повышения эффективности работы системы вентиляции;
  • Для котлов отопления требуется дымоход и отдельный газоход.

Все требования к установке строго регламентированы, и ознакомиться с ними подробнее можно в СНиП 2.04.05-91.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

  1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.
  2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Принцип работы и секреты эффективности шахты

Принцип функционирования довольно прост, но в то же время и весьма эффективен – посредством специальных окошек, отработанный воздух поступает в маленькие каналы, где, поднимаясь примерно на три метра, плавно переходит в большую шахту. Такое устройство практически в полной мере исключает переход загрязнённого воздуха из помещения в другие помещения с последующим распространением по всему зданию.

Чтобы исключить проникновение внутрь воздуховода снега и дождевых капель, сверху его закрывают особым зонтиком. Конструкции с естественным воздухообменом дополнительно оснащают дефлектором, который при порывах ветра формирует разрежение, усиливающее тягу. Кроме этого, он препятствует «опрокидыванию» воздушных масс внутри короба.

Стоит помнить, что при проведении расчётов, создаваемое ветром разрежение не учитывается. Если же вентиляция шахты проходит в принудительном порядке с удалением примесей, входящих в первую и вторую категорию, то выброс отработанного воздуха осуществляется на значительную высоту. Подобная технология именуется также факельной.

Методика установки трубы вентиляции на крыше

Наиболее удачным расположением вентиляционной трубы на крыше принято считать абсолютную вертикаль или прямое расположение канала. Известно, что чем больше в воздуховодах поворотов, тем хуже тяга.

На момент, когда нужно определяться с расположением вентиляционной трубы на крыше, нужно уже точно знать сечение выводного окна воздуховода и высоту установки воздуховода

Это важно, так как от этих двух параметров зависит:

  • Способ крепления обечайки трубы на стропилах;
  • Метод герметизации вентиляционной трубы на крыше.

Совет! При планировании способа крепежа и вылета вентиляционной трубы над кровельным покрытием и способа его крепления заложите в конструкцию возможность установки крышных вентиляторов.

Установка узлов крышных вентиляторов на кровле потребует более мощного крепежа и специального профиля труб. Поэтому проще предусмотреть дооснащение воздуховодов кронштейнами и переходными фланцами до того, как закрепить вентиляционную трубу на крыше. В этом есть определенная доля перестраховки, но идея в целом здравая. Узел установки крышного вентилятора обладает определенным весом и парусностью, и после того как воздуховод будет смонтирован на крыше, любая дополнительная нагрузка будет угрозой для просадки конструкции и раскрытия швов. Придется опять думать, чем загерметизировать вентиляционную трубу на крыше.

Даже если перспектива установки крышного вентилятора вам не нравится, все равно в будущем придется столкнуться с падением эффективности и пропускной способности воздуховодов из-за запыленности каналов и изменения метеоусловий. Даже специалисты, профессионально занимающиеся проектированием и монтажом систем вентиляций, рекомендуют закладывать в конструкцию небольшой запас по производительности, например, предусмотреть установку дефлектора. Насадка на вентиляционную трубу на крыше поможет без особых затрат увеличить тягу в трубе на 10-15% при слабом ветре, и до 30% на скорости потока 8-10 м/с.

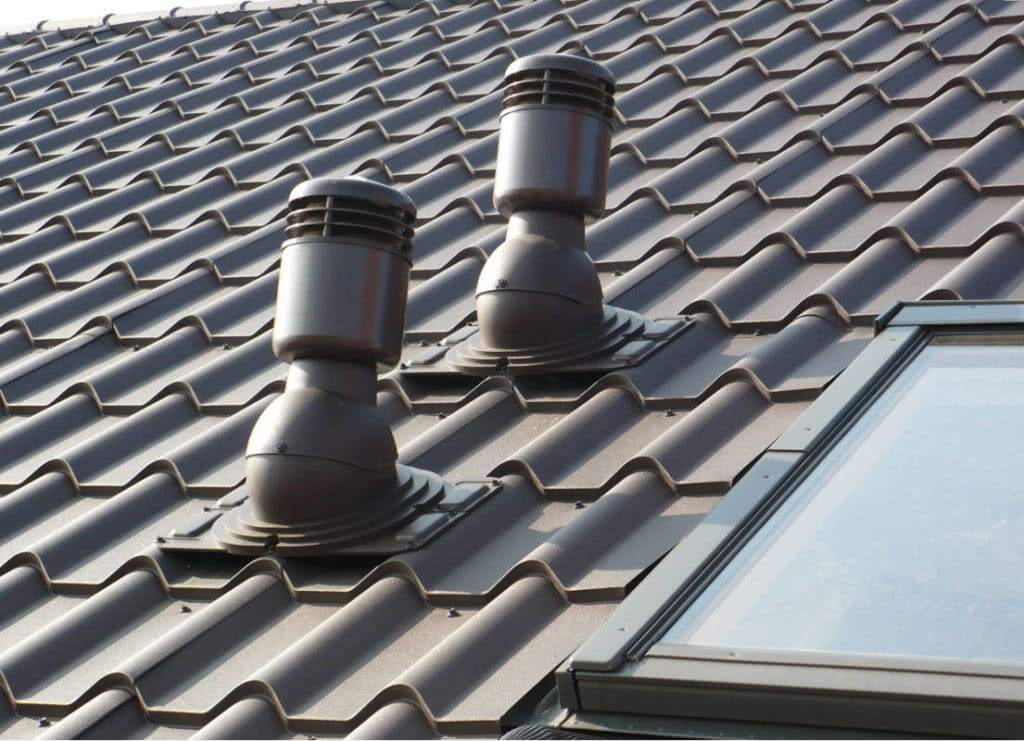

Как устроена вентиляционная труба?

Труба вентиляции

Самая простая конструкция вентиляционной системы представляет собой кусок металлической трубы, вмонтированной в отверстие в крыше. В самом изделии возможна установка клапана, который будет задерживать конденсат. В верхней части узла располагается дополнительный дефлектор. На краю трубы устанавливается специальный элемент в виде зонта, который предотвращает попадание осадков внутрь. Самые распространенные материалы, используемые при производстве элементов вентиляции – пластик и оцинкованная сталь. На сегодняшний день можно установить более современную конструкцию проходной трубы вентиляции. Суть работы остается той же, но существующие отличия делают ее более привлекательной:

  • изнутри стальная труба покрыта цинком, а снаружи – полипропиленом высокого качества, что увеличивает срок ее эксплуатации;
  • ее высота может составлять 50-100 см в зависимости от рельефа крыши и места выхода вентиляции;
  • нижняя часть оснащается специальным уплотнителем, который исключает протечку;
  • диаметр изделия составляет 100-300 мм;
  • элемент утеплен, что исключает промерзание;
  • есть возможность оснастить трубу вентилятором;
  • в верхней части располагается дефлектор, который усиливает тягу и защищает систему от осадков.

Такая труба вентиляции в комплекте имеет проходные элементы, которые обеспечивают плотность соединения с поверхностью крыши

Поскольку существуют разные производители, следует обращать внимание на комплектацию изделия. Если какие-либо элементы отсутствуют, их можно будет докупить отдельно

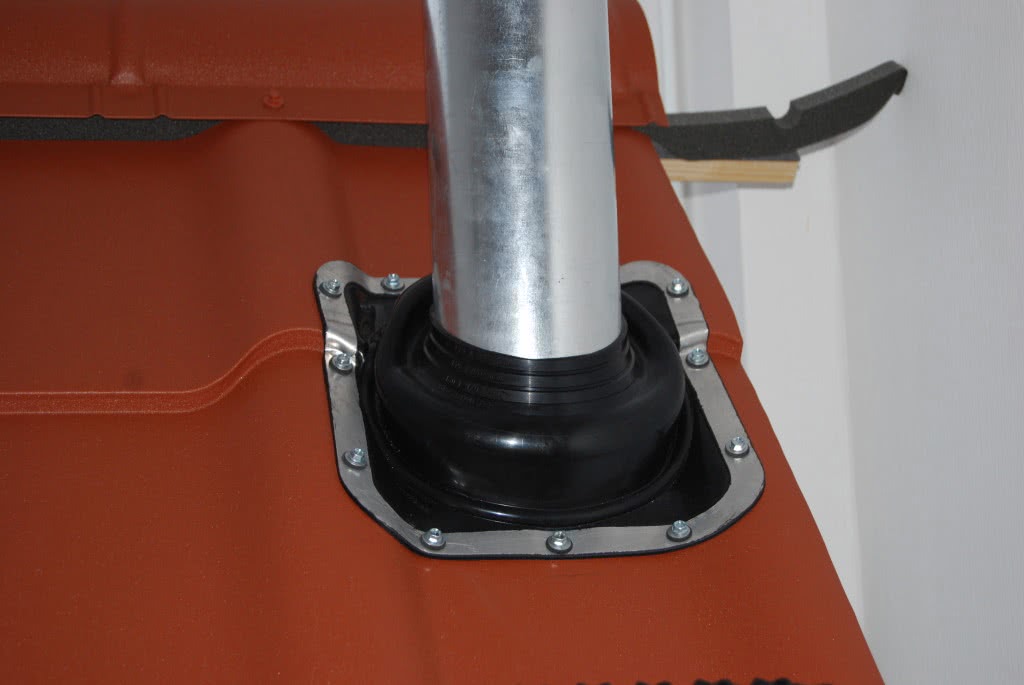

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

  • от типа кровли – сложная или плоская, одно- или двускатная;
  • от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
  • от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

  • выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
  • для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
  • оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
  • выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

  1. Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
  2. С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
  3. С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

Организация УП для дымоходов потребует соблюдения пожарной безопасности

Особое внимание следует уделить деревянным конструкциям. В работе нужно использоваться невозгораемые изделия

Это позволит исключить нагревание и воспламенение крыши

Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП. Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа. Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю. Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

Особенности вентиляционной системы

Вентиляция туалета в современном частном доме практически не отличается от вентиляции санузла в квартирах. Это если она проектировалась еще при строительстве.

Но во многих домах не так давно стали делать санузел. Как это бывает: Дом был построен несколько десятков лет назад, когда канализации в нем не было, а туалет, как и у многих на то время, был, но только на улице. Но под воздействием моды, либо просто захотелось удобств, было принято решение оборудовать под туалетную комнату, одно из помещений дома. Как правило, это одно из вспомогательных помещений, в которой, вентиляции изначально не предусматривалось. Проложена канализационная труба, которая ведет в выгребную яму, установлен унитаз и подана вода из колодца, при помощи портативной насосной станции. Вроде бы и все, но вентиляции как не было, так и нет. В результате: запах расползается по всему дому, в санузле сыро и плесень на потолке и стенах. И удобства остались опять в мечтах.

Бывают такие ситуации, когда для санузла не выбирают вспомогательное помещение, а в результате перепланировки дома, целенаправленно делается под него место. И в нем даже присутствует вентиляция, но все равно, запах, плесень, в общем, все по старой схеме. А происходит так потому, что помещение под санузел, раньше было частью жилого пространства, и вентиляция для него была сделана, как для комнаты. Для санузла нужен воздухооборот гораздо интенсивнее, не менее 25 м.куб/час. Просто вентиляционная система теперь не справляется с новыми требованиями. Помимо необходимого воздухообмена, еще требуется исправная вентиляция септика.

Мы довольно подробно описали эту ситуацию, так как огромное число жителей частного сектора городов и сел нашей необъятной Родины, именно так и поступали. Что в этой ситуации можно посоветовать? Изучать мат.часть и заниматься обустройством вентиляции, в туалете частного дома.

Последствия неправильного вывода дымохода через крышу

В большинстве случаев установку дымоходной трубы и вопрос о том, как закрепить трубу дымохода на крыше, домовладельцы выполняют самостоятельно, так как печники и установщики газовых котлов таких услуг не предоставляют. На первый взгляд работа не представляет особой сложности, поэтому домашние мастера отказываются от помощи профессионалов.

Однако стоит учесть, что неправильная организация дымоотвода и продуктов горения может стать причиной серьезных последствий:

  • Плохая герметичность способствует проникновению влаги внутрь кладки, что неизбежно приводит к разрушению кирпичной дымоходной трубы.
  • Высокая влажность внутри дымохода является идеальной средой для размножения грибков и плесени, среди которых есть виды опасные для здоровья человека. Использование зараженных труб и печной кладки становится опасным и требует замены.
  • Проникающая влага в несколько раз снижает эксплуатационные характеристики утеплителя, которые после высыхания уже не восстанавливаются.
  • Некачественная герметизация места выхода трубы через кровлю приведет к попаданию влаги на элементы стропильной системы, что многократно повышает риск разрушения деревянного каркаса крыши вследствие намокания и гниения.
  • Если оставить щели вокруг прохода печной трубы через кровлю, то будет нарушена циркуляция воздуха в чердачном помещении, что приводит к значительным потерям тепла и повышению расходов на отопление.
