Муфельная печь своими руками + видео инструкция

Оглавление

Материалы и элементы для работы

Муфельная печь для плавки алюминия своими руками или закаливания стальных деталей – для производства подготавливаем полный набор материалов. Нам потребуется:

шамотный кирпич;
теплоизоляция;
листовой металл или любой подручный материал. Если есть старый сейф с внутренним слоем песка, значит вам повезло. Такая печь прослужит долгий срок и позволит сэкономить на наружном слое теплоизоляции;
огнеупорная глина, песок или готовая смесь для кладки кирпича. Для заделывания щелей и пустот можно приобрести огнестойкий герметик или использовать раствор;
электрический кабель, керамические изоляторы, автомат для подключения в щитке.

Стадии создания муфельной печи для обогрева ТЭНом

1. Создание корпуса.

Болгаркой производим вырезание УШМ в прямоугольной форме нужного размера и свариваем шов. К полученному цилиндрическому изделию с помощью сварки присоединяем днище, которое заготовили предварительно из стали. Корпус должен иметь такие размеры, чтобы в нем легко умещалась изоляция и кирпич.

2. Выкладка базальта внутри корпуса.

3. Далее нужно очень плотно выложить кирпичи численностью семь штук в виде трубы. Эта конструкцию послужит нагревательной камерой печи.

Изначально кирпичи следует разместить в одном ряду и произвести разметку, по которой пройдет резка. Для облегчения сборки трубы кирпичи можно пронумеровать.

4. После резки кирпичи соберите, а трубу можно обмотать проволокой. Во время резки обязательно используйте респираторную маску.

5. В корпус поместите кирпичную трубу, а уже потом изоляционный слой.

6. В кирпичном слое проделайте канавки для монтажа нагревательного элемента.

7. Уложите ровным слоем проволочный нихромовый или фехралевый нагревательный элемент.

8. Выкладывая кирпичи в один ряд, не забывайте разметить участки для канавок. Нагревательный элемент необходимо расположить снизу вверх по всей площади камеры.

Чтобы вывести концы спирали наружу для подключения, установите между 2-мя кирпичами три куска керамической плиточки, в которых есть канальцы для выводов.

Во время подключения спирали возьмите во внимание три категории мощности:

Контуры спиралей подключаются последовательно;
Нижний элемент нагрева включается независимо от других спиралей;
Параллельное включение двух контуров.

9. Затем в корпус печи с тепловым изолирующим слоем монтируйте рабочую камеру, дно которой должно быть смазанным глиной, и выложено кирпичом. Проделайте в оболочке зазоры для выхода керамических канальцев. Изготовьте дверцу из листа стали и зафиксируйте на ней термостойкий кирпич. Приделайте к дверце ручку и засов, а затем обезжирьте ее поверхность.

Не важно, каким способом была добыта муфельная печь, закуплена или изготовлена самостоятельно. Самым основным элементом данной установки являются нагреватели, от работоспособности и качества которых зависит эффективность обжига, закалки и т.д

ТЭНы для муфельной печи обязательно заменять по истечению их выхода из строя. Чтобы не пришлось делать это чаще стоит обратиться к профессионалам, которые специализируются на изготовлении ТЭНов для электрических муфельных печей.

Классификация

Камеры могут работать на:

Электричестве.
Газе.
Угле.

Но газовый агрегат в домашних условиях собрать не получится, поскольку это опасно и запрещено законом. Вариант на угле может работать только с наддувом. Но если есть подобный горн, то проще поместить в него муфель, а не сооружать специальную печь. Электрический вариант позволит контролировать температуру нагрева и применять компактный агрегат даже в квартире (мощность таких устройств около 2,5 – 4 кВт, так что подойдёт обычная розетка с заземлением и надёжным проводом).

Существуют различные формы печей:

Горизонтальные.
Вертикальные (горшковая).
Трубчатые.
Колпаковые.

Первый вариант наиболее простой для самостоятельного воспроизведения.

Разновидности муфельных печей

По конструктивным особенностям устройства подразделяются на:

трубчатые или цилиндрические;
горизонтальные или вертикальные.

По виду термообрабатывающего состава:

воздушные;
вакуумные;
на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

газовые;
электрические.

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

Фото 2 Схема промышленной муфельной печи

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

углошлифовальная машина (болгарка) и 1-2 круга;
электро-дуговая сварка и электроды;
слесарный инструмент, в том числе кусачки;
2-миллиметровая нихромовая проволока.

и материалы:

2,5 мм стальной лист или корпус б/у духовки;
уголок;
арматура;
базальтовая вата;
огнеупорный шамотный кирпич;
огнеупорный раствор;
герметик силиконовый.

Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Фото 3 Старая духовка в виде корпуса муфельной печи

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

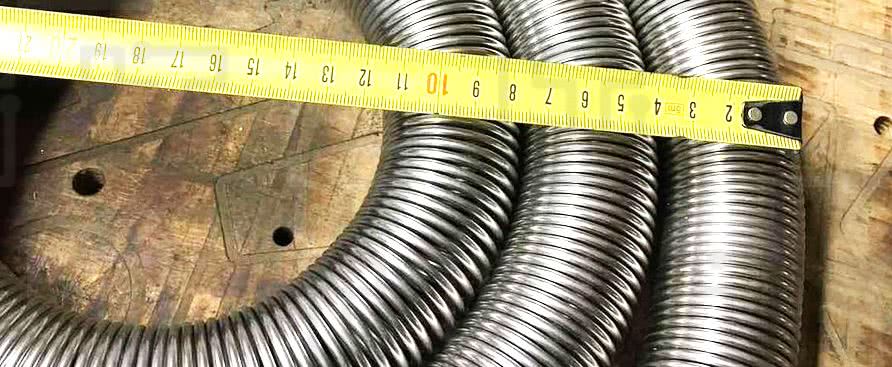

Фото 4 Нагревательный элемент

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

Фото 5 Огнестойкий клей Терракот

Первый пункт можно пропустить тем, кто в качестве корпуса использует старую духовку.

Муфельная печь лабораторная

Буферный механизм применяется с целью исполнения лабораторных разборов, исследования, обжига, прокалывания и большого количества других работ. С целью деятельности при присутствии агрессивных компонентов, многочисленные изготовители готовы обеспечить печи персональной концепцией вытяжки. Перед тем как звонить и выбирать такой механизм, следует определиться с его видом (для лаборатории или с целью промышленности) и подобрать максимальную требуемую температуру нагрева в середине рабочего пространства. Помимо этого, в связи с многообразием многофункциональных способностей и мощности, на рынке презентованы лабораторные печи как российского, так и немецкого, корейского или французского производства.

Самой известной фирмой, что производит муфельные печи представляется немецкая компания Thermconcept, прямыми представителями которой представлены несколько компаний на территории РФ. Весьма масштабный подбор способен угодить потребностям какой бы то ни было лаборатории, так как многообразие нужного размера рабочей камеры является от 1 вплоть до 2000 л., рабочая температура колеблется с 900 вплоть до 1800 градусов.

С давних времен возникло определение, что муфельной печью именуется тот механизм, которым раскаливает источник изолировано от горючего и абсолютно всех продуктов сгорания. Вследствие развития пирогенных теплоэлектронагревательных частей и быстрому формированию электрификации, аналогичные установки повсюду стали производить электрическими, за счет наиболее комфортного и экономически доходного применения.

На сегодняшний день данная терминология обозначает устройство, коробочного вида с фронтальным способом загрузки либо пирогенную печь для исполнения высокотемпературных процессов, связанных с агломерацией стекла, формированием эмали, обжига керамики и прочего. Внутренняя рабочая камера данного агрегата полностью герметична со всех сторон, что дает возможность выдерживать долгое время повышенные температурные режимы. Внутренний объем может изготавливаться из жаропрочной некорродирующей стали, некоторых видов керамики либо особого волокна МКРВ. Разогревательные компоненты, что могут быть раскрытого либо закрытого типа, осуществляют нагрев образцов вещества, которое помещено в середину камеры.

Вдобавок, муфельные лабораторные печи применяются во множества учебно-экспериментальных организациях, к примеру, с целью установления огнестойкости части исследуемого элемента. Электронные термические контроллеры дают возможность работать печки вплоть до 100 ступеней от изменения температуры линейным способом, до внезапных перепадов температур, что применяются в процессе спекания. Помимо этого, успехи в сфере изучения высокотермических веществ, наподобие компоновок молибдена и кремния, дают возможность повышаться температуре до 1800 градусов, что хорошо влияет на осуществление трудоемких и сложных процессов.

Формулировка «муфельная печь», кроме того, может являться инструментом для охарактеризации иной машины – трубчатой печи. Эта печь создана на основе тех же принципов, как и муфельная, но она обладает формой в виде удлиненной трубочки с полой серединой, где, собственно, и выполняется нагревание образцов для проведения анализов.

Обе разновидности вышеописанных печек разогреваются благодаря применению нагревательных компонентов, а в виде дополнительной опции применяется термо-конвекция. Следовательно, все продукты сгорания не принимают участия в поддержании требуемой температуры, а термический контроль осуществляется только благодаря изоляционным материалам.

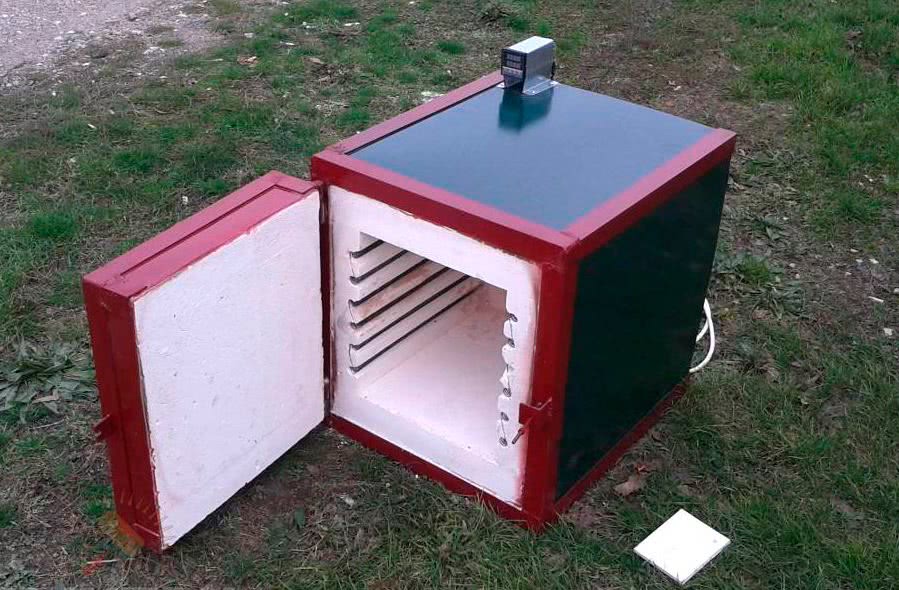

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.

Сгибаем лист металла в цилиндр

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.

Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.

Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.

Материалы для создания печи

Как же сделать плитку самостоятельно Обзор технологии


Различные виды сухой смеси и влажной глины	До начала работы влажная глина отлеживается в мешке	После того, как глина высохнет, ее цвет и масса изменятся

На современных фабриках и заводах плитка часто получается путем прессования и обжига сухой массы. За это ответственны огромные дорогостоящие прессовальные аппараты и специальные печи. В домашних условиях это не самый лучший вариант, так что вам нужно будет использовать влажную глину, которой вы будете придавать любую форму.

Вкратце процесс выглядит так: берется влажная глина, ей придается форма, она высушивается, обжигается, глазируется и снова обжигается (чтобы схватилась глазурь).

Теперь немного подробнее

До начала работы влажная глина отлеживается в мешке и ждет, когда же вы сделаете из нее что-нибудь. Когда вы приступаете к изготовлению плитки, она превращается в сырое керамическое изделие. Пока вы будете формовать плитки, они будут понемногу подсыхать, и к окончанию формовки немного затвердеют. Эта стадия, когда глина еще остается влажной, называется стадией твердой кожи.

Когда ваши плитки полностью высохнут, вы обнаружите, что цвет глины стал светлее. Теперь можно сказать, что она находится на стадии сырца. В этот момент плитка уже довольно твердая, но если вы слегка ударите по ней, она может треснуть или раскрошиться. Если вы оставили такую плитку сушиться на открытом воздухе и она попадет под дождь, то плитка может раскиснуть и превратиться в комок глины. Расстраиваться по этому поводу не надо, ибо такое свойство глины весьма выгодно. Если вы сделали неудачный образец, просто бросьте его ведро с отходами глины и забудьте о ваших неприятностях. Позднее, когда глина полежит, ее можно заново обработать и сделать из нее что-нибудь новое и красивое.

После того как вся влага испарилась из глины и плитки дошли до состояния сырца, они готовы для того, чтобы поместить их в печь и начать обжиг. Что вы будете делать дальше, зависит от того, какую технику глазурования вы будете использовать; но в соответствии с общей практикой, во время первого обжига, который называется бисквитным, глина специально не дожигается. В зависимости от температуры созревания глины, температура бисквитного обжига может находиться в интервале от 850°C до 1000°C. При этих условиях керамические изделия остаются пористыми и способны легко абсорбировать глазурь.

Второй (глазурный) обжиг происходит при температуре, необходимой для созревания глазури. Эта температура может быть ниже – но никогда не выше – температуры, необходимой для созревания глины; в противном случае, глазурь расплавится и превратится в стекловидные шарики.

Для чего необходима муфельная печь

Муфельная печь используется:

Для термообработки.

В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.
Для отжига (гомогенизация и нормализация).

Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.
Дисперсионное твердение (старение).

После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.
Для закалки материала.

Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.
Для отпуска материала.

Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.
Для сжигания (озоление).

Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.
Для высушивания.

Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

Делать или покупать?

Своими руками можно сделать печь с муфелем объемом до 5-7 л. Если задаться должным качеством обработки, то работа эта не из простых. Поэтому вначале посмотрим, какие из готовых печей сгодятся для домашнего применения и во что обойдется их приобретение.

Лаборантам, научным работникам, да и просто мастерам хорошо знаком заслуженный ветеран – электрическая муфельная печь ПМ-8 (см. рис.) с объемом муфельной камеры 6,5 л (на рис. справа, 190х120х300 мм). Секрет «пээмки» именно в камере, она изготовлена из жаропрочной керамики методом шликерного литься. Муфель ПМ-8 вечный, за него отдельно на аукционах запрашивают половину стоимости печи.

Муфельная печь ПМ-8

ПМ-8 выпускается в 2-х модификациях, ПМ-8К с ручной предустановкой температуры и релейным управлением, и ПМ-8М с цифровым управлением. Цена заводской, соответственно – около 20 тыс. руб. и от 23 тыс. руб. Цифра 8 в обозначении – количество ступеней регулировки температуры, от 100 до 900 градусов. Потребляемая мощность в режиме разогрева – до 2,4 кВт, т.е. «пээмку» можно включать в квартирную розетку. Б/у ПМ-8 можно брать безбоязненно, конструкция дубовейшая. Правда, цену намного не сбросят.

Единственный недостаток ПМ-8 и ПМ-10 из той же серии – дверца сильно раскаляется. Лаборантов, работающих с «пээмкой», можно узнать по вечно обожженным пальцам.

Ассортимент современных муфельных печей в продаже довольно широк. Напр., российские СИКРОНы (две левые поз. на след. рис.) уже не обжигают, и цена того же уровня – от 23 000 руб. Но муфельные они условно, нагревательная спираль размещена в камере

Поэтому безо всякого в них можно только обжигать керамику, а все операции с металлами нужно производить с большой осторожностью. Особенно – переплавку, СИКРОН для нее вообще не рекомендован

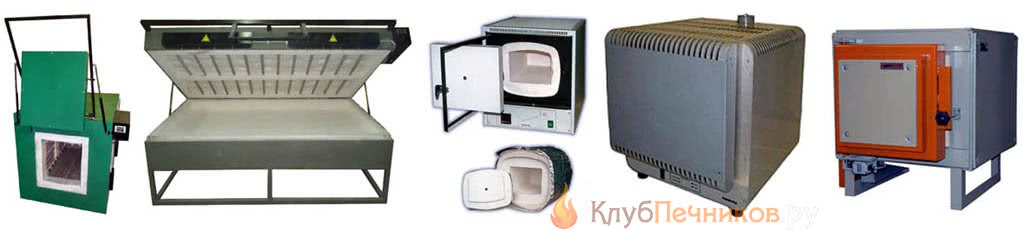

Современные муфельные печи

Печи СНОЛ (SNOL), средние поз. на рис. – полноценные муфельные. Обжечь СНОЛ, правда, может, если неловко с ним обращаться, боковое открывание дверцы не гарантирует от ожога. Зато выпускаются обширным рядом типоразмеров, от самых маленьких. Но цены явно не русские: самый дешевый СНОЛ меньше чем за 30 000 руб. не найти.

Из отечественных моделей «квартирной» мощности хорошо расходятся МИМП и «Накал», 2 правых поз. на рис. Они дешевле ПМ, купить б/у рабочую за 8-9 тыс. руб. вполне реально. Однако камеры их, похоже, изготавливаются методом спекания керамического порошка, поэтому для регулярной эксплуатации десятилетиями эти печки не предназначены. Впрочем, для эпизодического использования в домашней мастерской вполне подходят.

Еще следует упомянуть израильскую печь специально для керамики Shenpaz. Для налаженного кустарного производства при стабильном сбыте это неплохой вариант. Хотя стоит немало, от $3000, но изделия выходят одно в одно. Shenpaz охотно берут дантисты, он стоит намного дешевле «Фокусов» и пр., а работает так же хорошо.

Особенности конструкции

Муфельная электропечь для обжига керамики состоит из камеры нагрева и теплоизоляционного корпуса, сохраняющего жар и защищающего от него окружающую среду и работников. Внутри печи температура может достигать 1000°С и выше.

Самый лучший теплоизоляционный эффект получается с использованием огнеупорного кирпича, который дополнительно утепляют современными материалами. Для достижения и сохранения заданной температуры дверца печи должна герметично закрываться.

В зависимости от конструкционных особенностей существует несколько разновидностей муфельных печей. Но самостоятельно изготовить можно только воздушный агрегат с электрическим нагревом. Такой агрегат допускается сооружать любой формы, горизонтальный или вертикальный из имеющихся материалов.

Что это такое?

Назначение муфельной печи — создание высоких температур для термической обработки материалов:

Источником тепловой энергии у муфельных печей является электричество или газ. Первый вариант удобнее с практической точки зрения, но гораздо затратнее в финансовом отношении — во время работы электрические муфельные печи расходуют большое количество электроэнергии.

Мнение эксперта
Левин Дмитрий Константинович

Газовые модели обходятся дешевле, но требуют подведения топливных коммуникаций, соблюдения правил эксплуатации газовых приборов и прочих административно-технических норм. Поэтому, большее распространение получили промышленные и лабораторные муфельные печи, работающие на электрической энергии.

Конструкция

Муфельная печь состоит из нескольких элементов, соединенных в единую конструкцию:

внешнюю часть печи представляет корпус (кожух). Это прочный, обычно металлический короб, образующий емкость для размещения внутренних элементов печи, а также несущий дверцу с запорным устройством;
слой теплоизоляции. Это важный элемент, по степени значимости сопоставимый с источником тепловой энергии. От качества и рабочих показателей теплоизоляции зависит КПД печи, способность сохранять тепло и общая работоспособность всей конструкции. Теплоизолятор, как правило, состоит из двух слоев — основного (топка из шамотного кирпича) и дополнительного (слой базальтовой ваты или перлита);

В муфельных печах советского производства часто использовался дополнительный слой изоляции из асбестового полотна. Сегодня такая изоляция не используется, так как при нагревании асбест активно выделяет канцерогены, крайне опасные для людей.

нагревательный элемент. Используют спирали из нихромовой проволоки (сплав хрома и никеля, толщина 1-2 мм), свободно переносящей сильный нагрев и не перегорающей в течение длительного времени.

Существуют разные конструкции муфельных печей:

горизонтальные;
вертикальные;
колпаковые;
трубчатые.

Эти разновидности отличаются друг от друга только конфигурацией топки и способом загрузки, общий принцип работы у всех моделей одинаков.

Порядок расчета электронагревательного элемента

Спираль самодельной муфельной печи изготавливают, как правило, самостоятельно. Для того, чтобы получить эффективное и работоспособное устройство, необходимо выполнить предварительный расчет.

Он преследует две цели:

Создание мощной и эффективной печи, способной решать поставленные задачи.
Возможность работы на имеющихся электросетях, отсутствие перегрузок и вызванных этим проблем.

Для выполнения расчета необходимо выяснить, каков ток отсечки у электрощитка. Часто для печи проводят отдельную линию, минуя УЗО для домашних бытовых приборов. В любом случае, надо выяснить, какую мощность может выдержать линия, чтобы не оставить без электричества всех соседей.

Мощность печи выбирают исходя из объема нагревательной камеры:

Объем камеры (или муфеля), л	Мощность спирали (Вт/л)
1-5	300-500
6-10	120-300
11-50	80-120
51-100	60-80
101-500	50-60

По данным этой таблицы можно определить, какую мощность спирали следует использовать для имеющегося размера. Величину камеры надо определить для себя самостоятельно, исходя из характера предполагаемых работ. Необходимо сразу подсчитать мощность, умножая объем камеры на показатели таблицы. Если мощность оказывается чрезмерно высокой и невозможной для действующих сетей, размеры уменьшают.

После этого надо вычислить силу тока. Используется формула:

I = P / U

Где I — сила тока;
P — мощность (расчетная);
U — напряжение сети (220 В).

По результатам можно вычислить сопротивление нихромовой спирали:

R = U : I

Где R — искомое сопротивление;
U — напряжение (220 В);
I — сила тока (расчетное значение).

Этот расчет можно выполнять для однофазной сети. Если нужно выполнить трехфазное подключение, и самостоятельный расчет кажется слишком сложным, рекомендуется воспользоваться онлайн-калькулятором, который несложно найти в сети по соответствующему поисковому запросу.

Результаты расчета с помощью калькулятора вполне корректны, но, для большей уверенности, можно проверить полученные данные, продублировав расчет на другом калькуляторе.
