Для чего муфта надвижная пвх для канализационной трубы

Определение и назначение канализационного отвода

Пластиковый однораструбный отвод

Отводом для коллектора называют элемент трубы, изогнутый под определенным углом. Второе название фитинга – уголок, колено. Основная функция изделия — менять направление канализационного потока в сторону центрального стояка или септика от входа из стены дома и на других его участках. Как правило, отвод имеет то же сечение, что и труба канализации.

В качестве дополнительных фитингов при устройстве канализации используют заглушки и тройники. Первая способствует ограничению движения потока воды. Вторая позволяет разветвлять коллектор, если система прокладывается для двух-трех зданий одновременно либо в общий приемник будут стекаться ливневые и фекально-бытовые стоки из двух разных систем.

Чугунная трубная арматура

Соединение чугунных труб может быть выполнено двумя различными способами:

используя муфту, на которую установлены уплотнители из резины. Монтаж такого соединения практически не отличается от сборки канализации пластикового типа;

Муфты под чугунную арматуру

применяя технологию зачеканки стыков, чертеж-схема такого соединения изображена на рисунке.

Чертеж-схема чеканки стыков чугунной трубной арматуры

Особенности монтажа по этой технологии требуют небольших пояснений к процессу:

• чтобы выполнить подобное соединение, необходимо обеспечить полный доступ к любой части устанавливаемой конструкции. Могут возникнуть проблемы, когда установка производится вплотную к стене, в этом случае понадобится выдолбить ее часть;
• чеканка стыка производится специальным уплотнителем – каболкой. Она представляет собой волокно органического происхождения, которое пропитывается маслом;

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Фото противопожарной муфты

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Муфта с удлиненным раструбом

Порядок работы с использованием специальной фурнитуры состоит в следующем:

Ремонтная надвижная муфта

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Правила монтажных работ

Монтаж муфт зависит от наличия раструбов – одного или двух – и материала изготовления. Проще всего соединять трубные отрезки с помощью раструбных фасонных элементов из пластика. Принцип здесь прост: следует плотно вставить торец одной детали в раструб другой.

Установка ремонтных элементов

Работы проводятся в таком порядке:

1. Трубу разрезают в нужном месте либо вырезают поврежденную часть.
2. На нижний кусок трубы надевают ремонтную муфту. Ее наружный срез необходимо надвигать до тех пор, пока он не встанет вровень с трубным концом.
3. На верхний торец аналогичным способом надевают муфту с более длинным раструбом.
4. Между фитинговыми элементами вставляют неповрежденный трубный отрезок либо нужный фитинг.
5. Муфту с удлиненным раструбом сдвигают вниз, а ремонтную – вверх, выполняя соединение всех деталей в одно целое.

Часть трубы, устанавливаемой между муфтами, требует обработки. Для этого на торцах снимается фаска, затем их покрывают технической смазкой. Это гарантирует, что система не будет протекать после ремонтных работ.

В сложных случаях стоит воспользоваться силиконовым герметиком, закачав его d торцевые части муфт. После высыхания состава вероятность появления протечек сводится к нулю.

Нюансы работы с чугунными муфтами

Главное отличие здесь – в герметизации раструбных сочленений. Она выполняется так:

1. Трубы и фитинговый элемент устанавливают в нужное положение.
2. Детали фиксируются хомутами.
3. В раструб укладывают пропитанную битумным составом пеньковую прядь с зачеканиванием каждого витка либо графитовый сальник.

Внешне раструб заделывают цементом либо цементно-песчаной смесью в соотношении 1:1.

Монтаж уплотнительных манжет

Элементы-уплотнители обычно устанавливают в раструб. После этого в них с небольшим усилием вставляют трубный отрезок меньшего сечения. Труднее установить элемент между полкой бачка и унитазом. Это делается следующим образом:

1. Манжету надевают на меньший трубный отрезок.
2. Широкую часть фасонного элемента заворачивают на узкую.
3. Соединяемые элементы ставят в рабочее положение.
4. Широкую часть манжеты разворачивают так, чтоб она обхватила узкую.

Прежде чем надевать манжеты, стыкуемые детали необходимо очистить от любых загрязнений. При неровной поверхности раструба уплотнительную деталь монтируют с применением силиконового герметика.

Муфтовое соединение труб из полипропилена

Муфты, которые применяют для обустройства полипропиленовых трубопроводов, считаются наиболее простыми изделиями из выпускаемых фитингов. Они представляют собой отрезок толстостенной трубной продукции с диаметром несколько большим, чем труба из полипропилена, в которую он должен войти с небольшим усилием.

Чтобы стыковать полипропиленовые изделия с применением муфт, задействуют низкотемпературную пайку:

1. Сначала с труб удаляют внешнюю фаску, а с муфты – внутреннюю.
2. При наличии ручного регулятора на паяльном приборе выставляют отметку 260- 280 градусов и применяют насадку требуемого диаметра.
3. Трубы, имеющие армирование из алюминия, требуется зачистить. При наличии наружного алюминиевого слоя это делают шейвером, а если он располагается изнутри, тогда торцевателем.
4. Трубу помещают в широкую часть насадки, а на узкий конец надевают муфту.
5. Далее следует подождать несколько секунд, в течение которых поверхности должны оплавиться. После этого трубу нужно поместить в муфту и зафиксировать на протяжении 10 – 15 секунд, избегая проворотов – иначе место соединения покроется волнами и может начать протекать.

Классификация канализационных муфт по типу соединения

Фасонные элементы подразделяются следующим образом:

• С резьбовым сочленением. Применяется для создания систем слива небольшого сечения. Зачастую соединения такого типа монтируются на трубопроводах под мойкой на кухне либо раковиной в ванной.

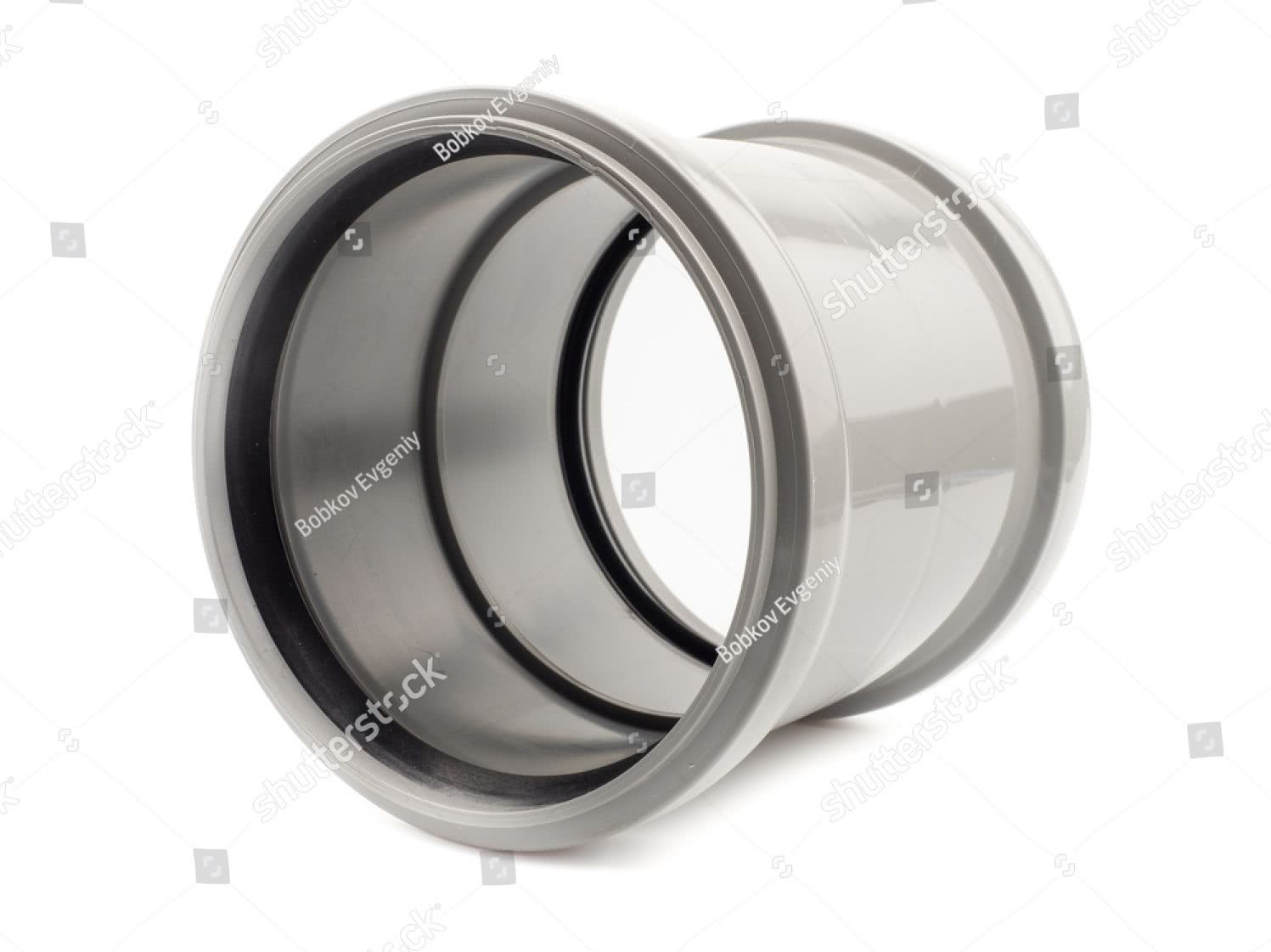

• С уплотнительным кольцом из резины. Наиболее часто применяется в магистралях для отведения сточных вод. Достоинства – быстрая и легкая установка без применения специальных инструментов или дополнительных материалов.
• На клею. В этом случае на муфте отсутствует резьба либо специальный уплотнитель из резины. Герметичность на стыках деталей достигается за счет использования специального клеевого состава. Крепление трубных отрезков на клей не допускается использовать в провисающих местах трубопровода.

Резьбовая

Клеевая

С резиновым уплотнителем Самым прочным типом соединения является сварочное. Может использоваться для труб из металла и пластика. Минусом является необходимость использования спецоборудования. Это ограничивает применение такого метода стыковки в домашних условиях.

Устройство и предназначение

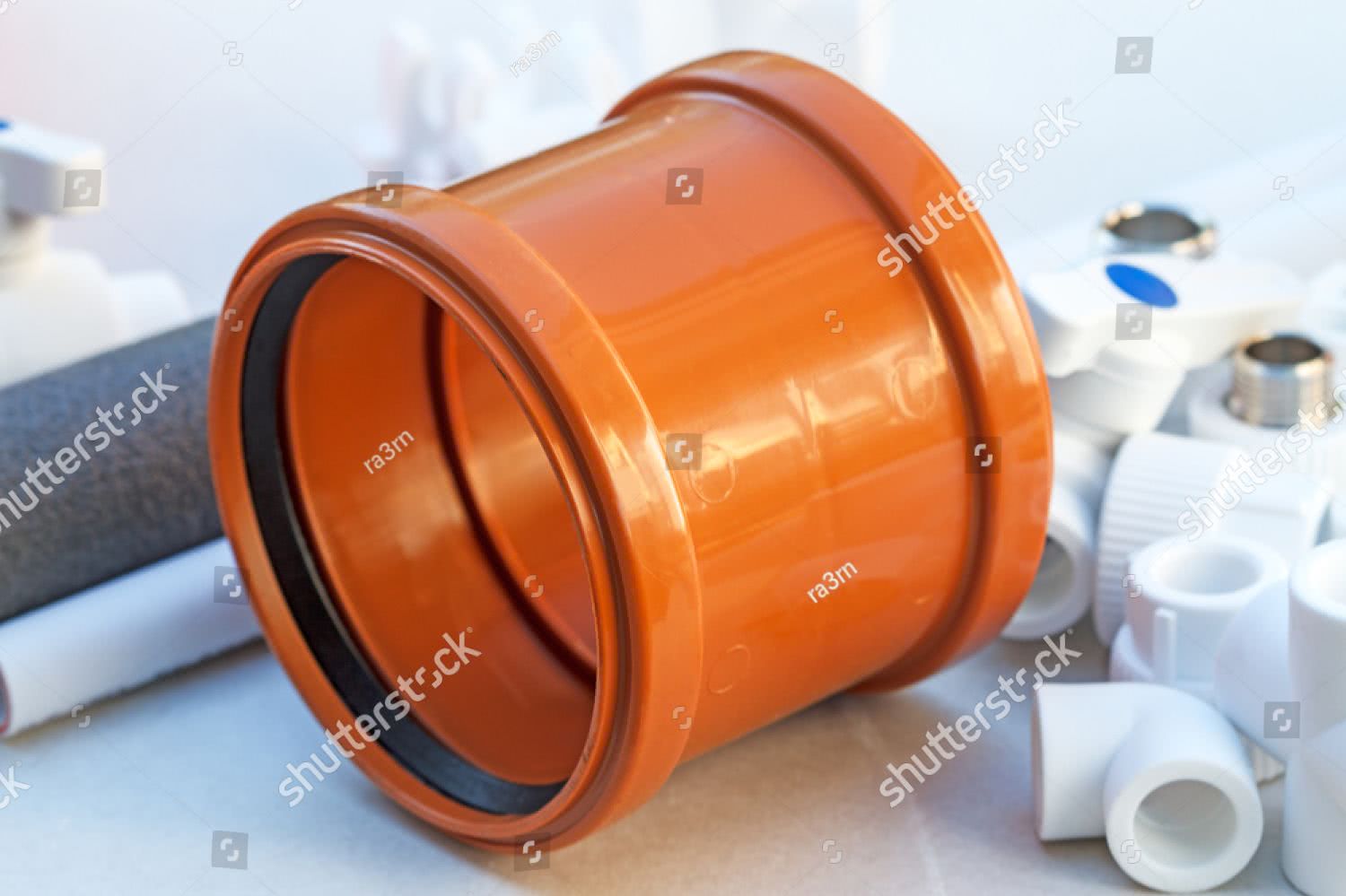

Конструктивно канализационная муфта представляет собой отрезок трубы с расположенными на обоих концах раструбами, при помощи которых производится установка детали в систему. Муфты, используемые в напорных сетях, дополнительно оборудуются рёбрами жёсткости, увеличивающими общую прочность конструкции под воздействием высокого давления. Сфера применения муфт включает в себя ремонтную и соединительную функции.

В первом случае детали используют во время ремонта трубопровода. Их устанавливают в качестве временной врезки вместо повреждённого участка трубы.

Во втором – муфты выполняют роль соединителя двух труб и используются для формирования герметичной сети. Конструкция многих видов труб не предусматривает наличия на их концах специальных раструбов. Соединительные муфты полностью решают эту проблему и обеспечивают надёжную стыковку двух труб.

Кроме того, некоторые виды канализационных муфт могут быть использованы для соединения двух разнородных трубопроводов в единую сеть. Такая необходимость часто возникает при ремонте канализационных магистралей в старом жилом фонде, в случае когда необходимо выполнить соединение старого чугунного стояка с новой пластиковой трубой.

Муфта соединительная для пластиковых труб: основные виды

Трубопроводные сети из термопластов получили широкое распространение в коммунальном хозяйстве. Для их крепления и ремонта есть отдельная группа муфт соединительных.

Отличия пластиковых муфт

Муфтовое крепление активно используется в водоснабжающих, отопительных, газопроводных сетях, внутренней и наружной канализации, системах теплого пола. Распространенным сырьем для изготовления этих коммуникаций стал полиэтилен — поперечно-сшитый (РЕ-Х) и низкого давления (ПНД), поливинилхлорид (ПВХ), полипропилен, металлопластик. Для каждого материала применимы определенные модели муфт. Эти фасонные элементы различаются по типу (соотношению диаметров выходных отверстий и труб), конструкции, способу монтажа.

• проходная — с одинаковыми диаметрами для труб идентичных диаметров;
• переходная — с разными диаметрами для труб разных сечений.

Виды муфт по способу совмещения с трубами:

• компрессионная (обжимная, цанговая);
• пресс-муфта;
• сварная, электросварная (терморезисторная);
• комбинированная (для стыка труб из разных материалов пайкой и резьбовым соединением);
• раструбная;
• клеевая.

Муфты для труб ПНД, РЕ-Х, металлопластиковых

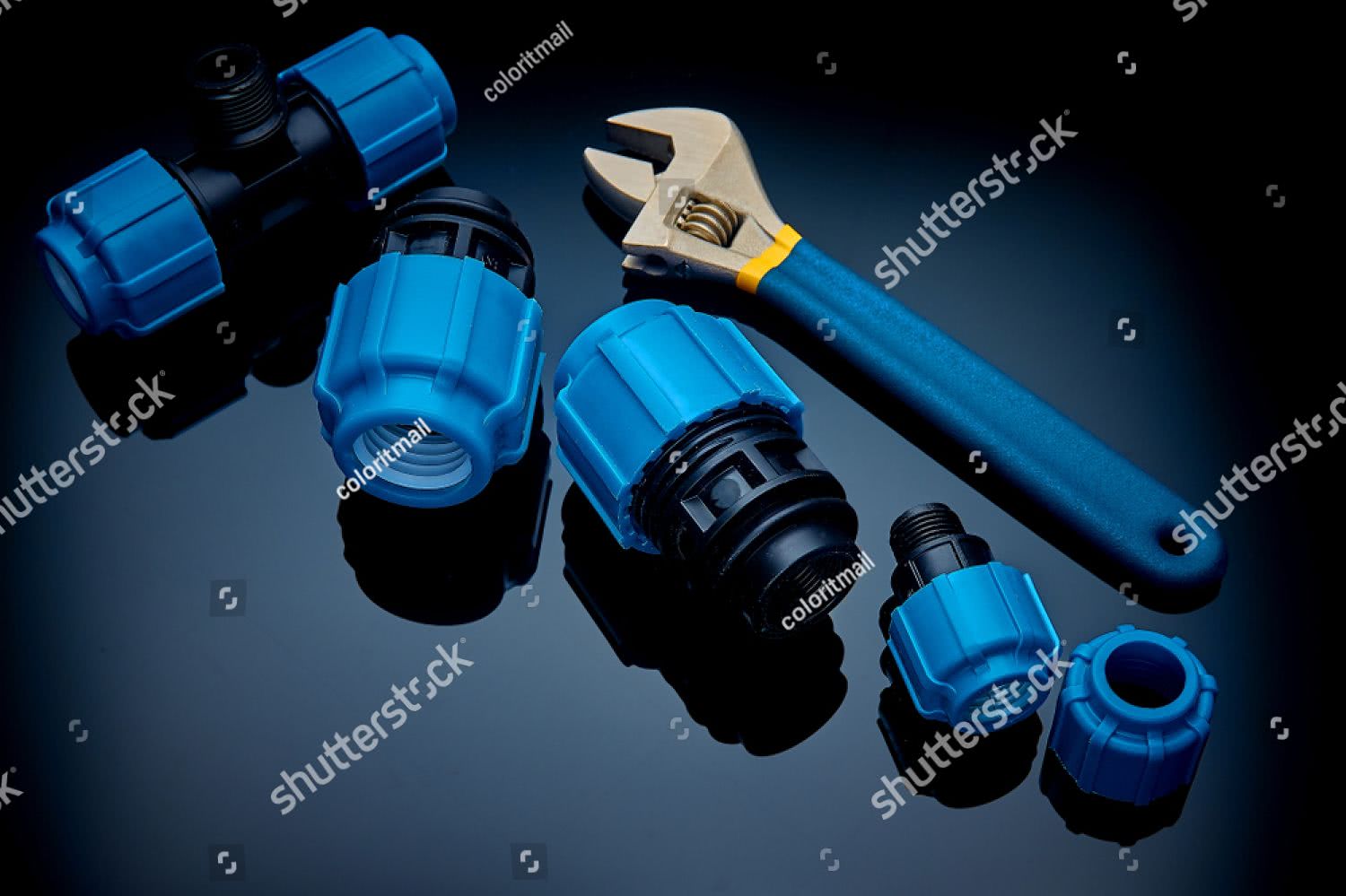

Компрессионная. Разборная деталь с цанговым зажимом, который плотно фиксирует конец трубы. Включает в себя упорные и уплотнительные кольца, ограничители, наружную накидную гайку. Корпус фитинга чаще всего выполняется из латуни или полиэтилена, также есть модели из бронзы, стали с никелевым покрытием, полипропилена. Обжимная муфта является разъемной и подходит для многоразового использования. Может применяться для участков трубопровода разных диаметров и материалов, для подсоединения фитингов других видов.

Пресс-муфта. В отличие от компрессионной арматуры обеспечивает неразъемное соединение, применяется преимущественно для металлопластиковых коммуникаций. Двухсторонний прямой пресс-фитинг состоит из латунного корпуса со встроенным штуцером и наружной гильзой, которую подводят к месту стыка и опрессовывают клещами.

Электросварная. Муфта для канализационных сетей из ПНД в виде полого цилиндра со встроенной нагревательной спиралью и двумя отводами под клеммы. На внешние элементы подают электроток для разогрева спирали — материалы муфты и поверхности трубы расплавляются и смешиваются, образуя монолитный герметичный стык.

Муфты для труб полипропиленовых

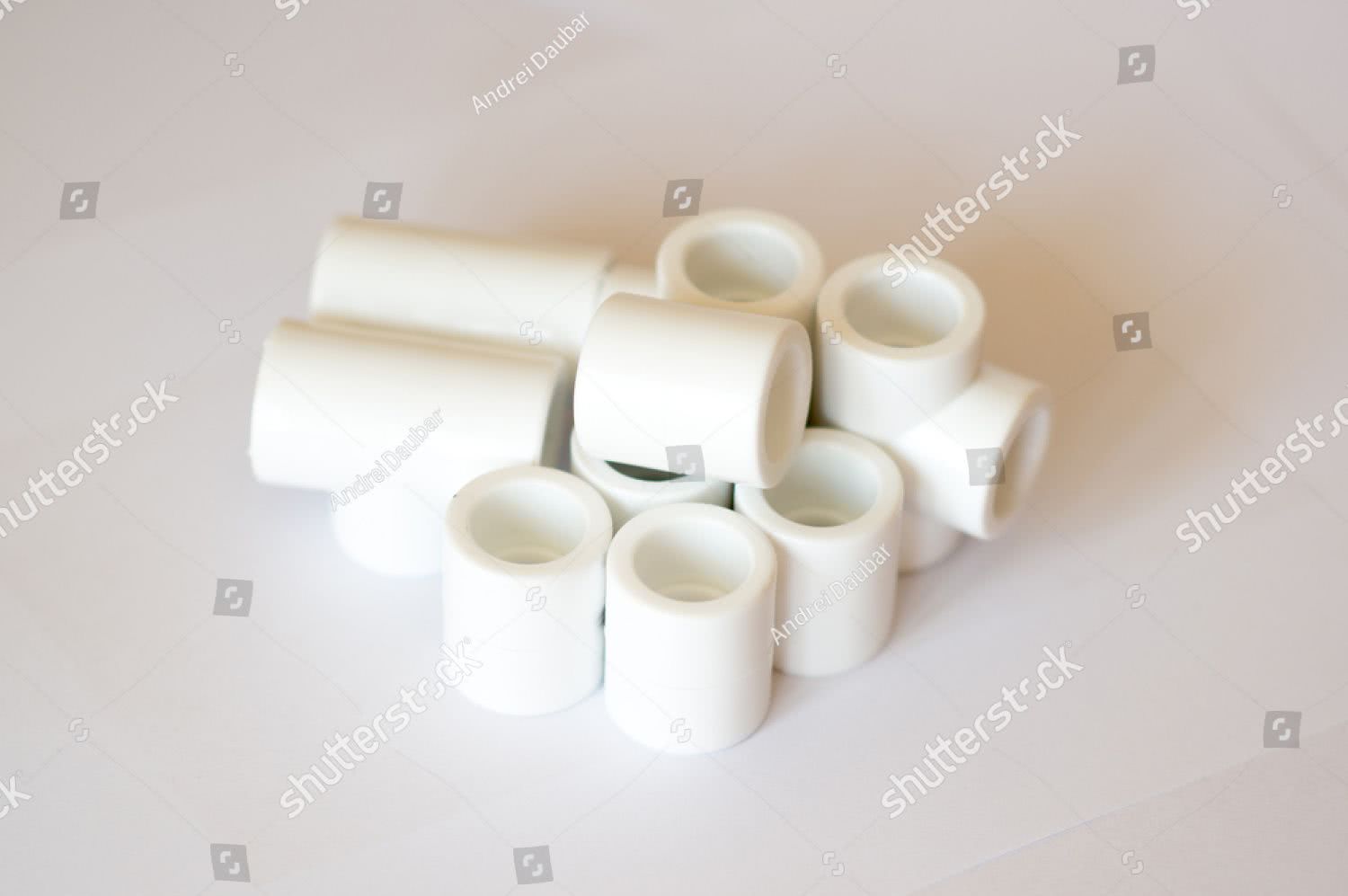

Сварная. Цилиндрическая деталь, присоединяемая к трубе — с предварительным нагревом стыкуемых поверхностей. Бывает равнопроходного и переходного типов. Изготавливается из полипропилена трех модификаций: рандомсополимера (PP-R), гомополимера (РР-Н), блоксополимера (РР-В).

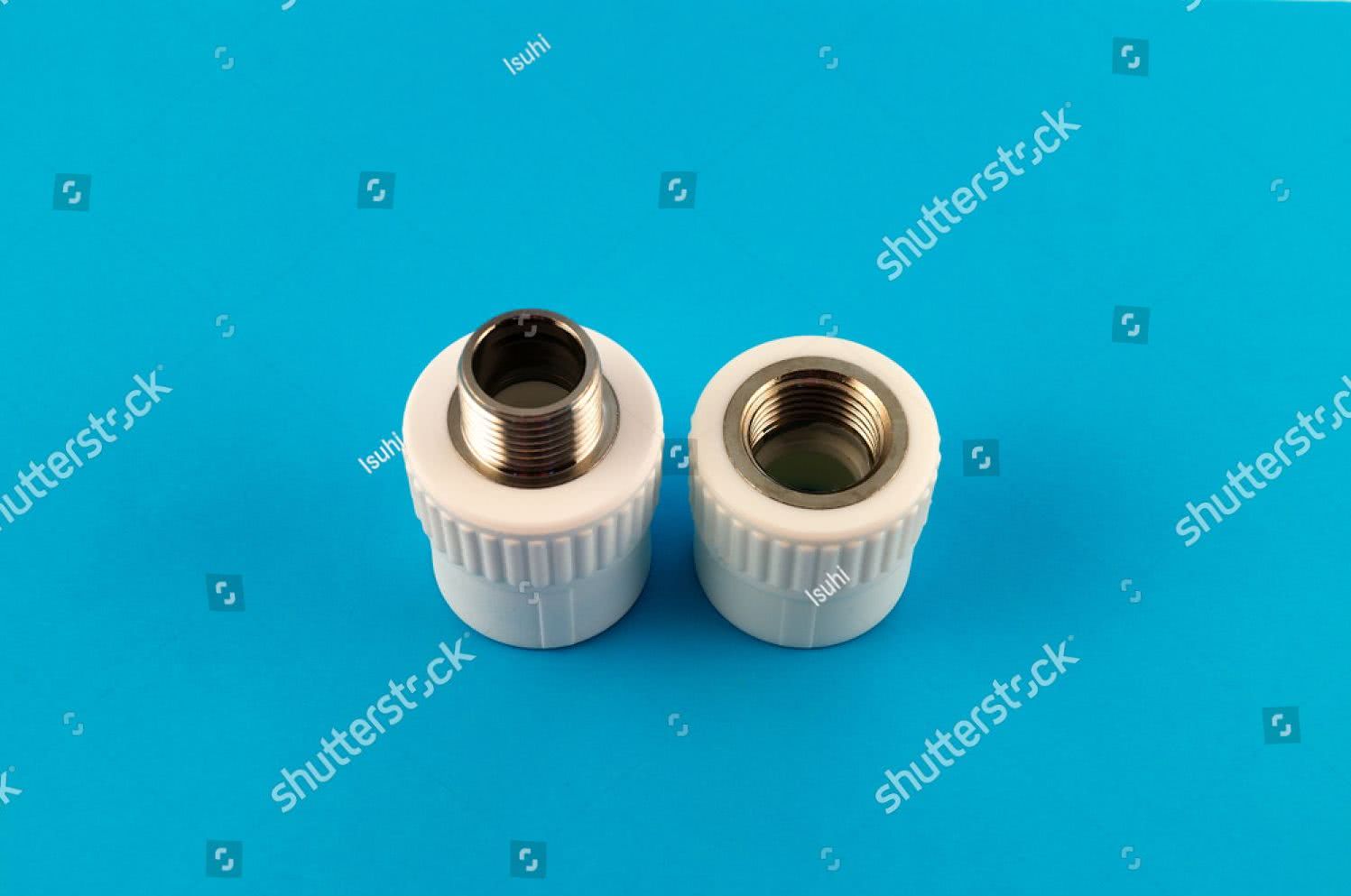

Комбинированная. Фасонная часть с полипропиленовым корпусом и резьбовой вставкой из латуни или бронзы с никелевым покрытием. Позволяет стыковать полимерные трубы со стальными, совпадающих и разных диаметров, трубопроводную арматуру. Резьба металлической части бывает внутренней и наружной. Фитинг может комплектоваться накидной гайкой либо штуцером с накидной гайкой.

Для сборки полипропиленовых труб также используются компрессионные муфты.

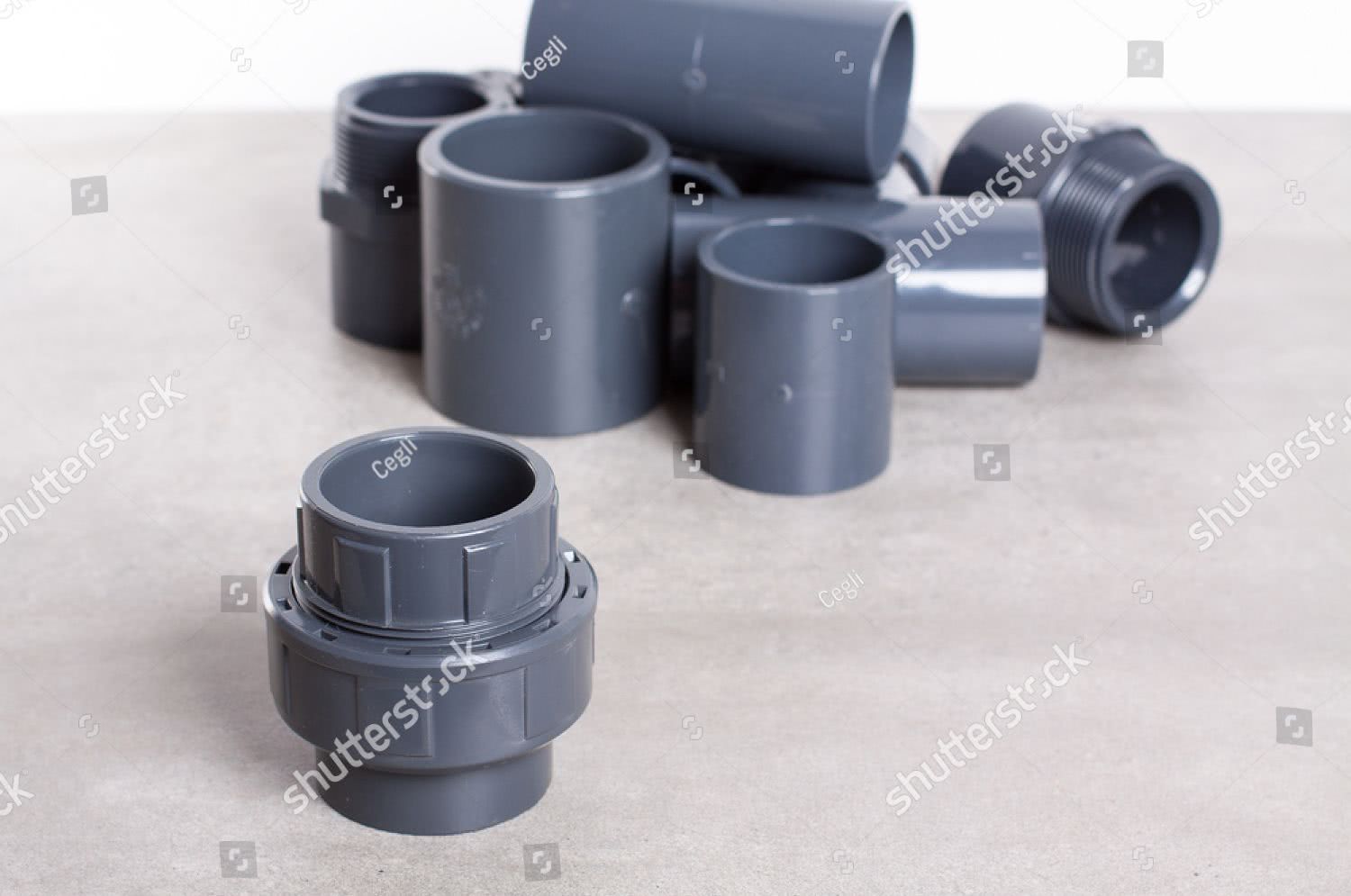

Муфты для труб ПВХ

Раструбная. Элемент из хлорированного (ХПВХ), непластифицированного (НПВХ) поливинилхлорида с раструбами и уплотнительными резиновыми кольцами на концах для внутренних и наружных канализационных сетей. Надвижные устройства двухраструбной конструкции также производятся из полиэтилена, полипропилена. Для напорных водопроводных труб на основе ПНД выпускают муфты, монтируемые сваркой враструб.

Клеевая. Деталь из НПВХ разборного, неразборного типов, применяемая в системах водоснабжения и канализации, оборудовании бассейнов, трубопроводов химической промышленности. Фиксируется “холодной сваркой” — с помощью адгезионных составов для поливинилхлорида. Разновидность клеевого фитинга содержит на одной из сторон внутреннюю либо наружную резьбу. У некоторых моделей резьбовый элемент усилен металлическим кольцом.

Параметры

Диаметры соединителей соответствуют размерам всех основных эксплуатируемых в инженерных сетях труб. Типовые диапазоны внутренних диаметров муфт по ГОСТам и техническим условиям:

• компрессионных: 16-63 мм, 75-110 мм;
• прессовых: 16-40 мм;
• электросварных: 20-315 мм, 355-900 мм, 710-1200 мм;
• прямых полипропиленовых: 10-180 мм;
• комбинированных: 16-110 мм;
• раструбных: из ПВХ — 50-200 мм, 110-500 мм, полипропилена — 32-200 мм, полиэтилена — 32-315 мм, 32-63 мм;
• клеевых: 20-110 мм; 16-315 мм.

Монтаж муфт различного типа

При подборе муфты на трубу из ПНД необходимо учитывать параметры температуры рабочей среды, размеры изделий. Предварительные работы включают очистку и обезжиривание трубопроводов.

Для установки устройств соединительных необходимо подобрать модель соответствующего трубопроводу диаметра. Затем трубу размещают во втулку, гайку на внешней поверхности надежно закручивают в направлении по часовой стрелке. Соединительные муфты не рекомендованы для трубопроводов с большим давлением, оптимальный показатель достигает 10 бар.

При монтаже компрессионного вида изделий требуется отвинтить внешнюю гайку, выполнить разметку участка для крепления. Пространство очищается, снимается часть верхнего слоя. Крепежный элемент помещается за обжимное кольцо и передвигается внутрь корпуса. Внешняя гайка плотно закручивается.

Для монтажа электрической муфты ПНД на трубу требуется токоподающий прибор (переносной трансформатор либо устройство с постоянной подачей тока). Необходимо надеть фитинг поверх трубопровода, подключить клеммы к трансформаторной установке. Оборудование воздействует на спираль крепежного элемента, расплавляя полимер в стыках.

После выполнения стыковки оборудование выключается, конструкция остужается в естественных условиях (около 25 минут). Не рекомендуется перемещать соединительный элемент до застывания полимера для предотвращения нарушения структуры соединения трубопровода и крепления.

Специальные муфты

Противопожарная

Еще один элемент, без которого не должна эксплуатироваться канализация – противопожарные муфты, предотвращающие распространение открытого пламени через трубопроводы.

Это устройство представляет собой металлический цилиндр со специальным вкладышем. Последний состоит из специального негорючего материала, вспучивающегося под воздействием повышенной температуры окружающего воздуха.

Сработавшая противопожарная муфта для канализации герметизирует трубопровод, предотвращая дальнейшее распространение огня.

Эта деталь должна обязательно устанавливаться на каждую пластиковую трубу в здании и закрепляться на капитальном стеновом или потолочном перекрытии. Монтаж их не вызывает сложностей и может быть произведен на любом этапе строительных работ.

Фото противопожарной муфты

Покупая изделие для защиты от пожара, следует убедиться, что изделие соответствует принятым стандартам и имеет соответствующий сертификат, выданный контролирующими органами. Иначе ее эффективность будет равняться нулю.

Муфта для ремонта

К специальным элементам, используемым в процессе монтажа канализаций, относится и ремонтная муфта. Она несколько длиннее, чем стандартные соединительные детали и используется для замены поврежденных участков трубопровода, а также врезки дополнительных фасонных деталей.

Муфта с удлиненным раструбом

Порядок работы с использованием специальной фурнитуры состоит в следующем:

• труба разрезается в нужном месте (или вырезается поврежденный участок);
• на нижний конец надевается специальный ремонтный элемент (его внешний срез нужно надвинуть до тех пор, пока он не сравняется с торцом трубы);
• на верхний торец таким же образом надевается муфта с удлиненным раструбом;
• вставляется необходимая фасонная деталь (или неповрежденный отрезок трубопровода);
• затем муфта с удлиненным раструбом сдвигается вниз, а ремонтная – вверх, в результате чего все детали соединяются вместе.

Ремонтная надвижная муфта

Вставляемый отрезок трубы (при ремонте) следует соответствующим образом обработать. Для этого с торцов снимается фаска, после чего они обрабатываются технической смазкой. Этим гарантируется полное отсутствие протечек после ремонта.

В особо сложных случаях достичь максимальной эффективности можно путем закачки в торцы муфт силиконового герметика. После его затвердевания ни о какой протечке не может быть и речи.

Что понадобится для организации внутренней канализации

Внутренняя канализация собирает сточные воды со всего дома и сбрасывает их в стояк.

Комплектующие для канализации включают в себя:

• гидрозатворы, соединяющие сантехнические приборы с трубопроводом;
• трубопровод, сбрасывающий стоки с этажа в коллектор;
• вентиляционная труба;
• собственно, сам стояк;
• канализационный лежак – горизонтальный участок трубопровода, через него стоки попадают от стояка дальше.

При прокладке труб понадобятся такие фасонные элементы как ревизия, тройники, колена, заглушки и т. д. Без них невозможно обеспечить отвод стоков по всем правилам.

Фасонные элементы

Фасонные части для канализации иначе можно назвать соединительными частями, они выпускаются в таких конфигурациях:

муфта
– короткий отрезок трубы с раструбами с обеих сторон. Используется для соединения 2-х частей трубопровода;

переходник
(редукция) – используется для соединения труб разного диаметра. Редукция может быть соосной, эксцентриковой;

тройник
– этот элемент незаменим в ситуациях, когда нужно создать ветку, отходящую от основной канализации, например, при разводке по этажам своими руками;

ревизия
– тот же тройник, только выход закрыт заглушкой, а само ответвление небольшое. Используется при засорении канализации для ее прочистки;

крестовина
– назначение то же, что и у тройника, но с его помощью организовывается более сложный узел;

• колено (отвод) – используется при повороте трубопровода;
• обратный клапан – необходим в аварийных ситуациях, благодаря ему сточные воды не будут стекать обратно в случае неисправности системы водоотвода;

заглушка
– при ремонте используется для перекрытия канализации.

Фасонина для канализации – жизненно важный элемент при прокладке системы. Без них невозможно выполнить ни разводку труб по этажу, ни их подключение к стояку.

Особенности подключения сантехнических приборов

Подключение любого сантехнического прибора должно быть организовано так, чтобы неприятные запахи из канализации не просачивались в помещение. Простейшим способом считается подключение через гидрозатвор (или сифон).

Сифон выглядит как обычная труба в виде буквы S, благодаря водяной пробке защита от запахов гарантирована. Если в доме не планируется регулярное проживание, например, на даче, то можно рассмотреть другие способы защиты от запахов (сухой канализационный сифон).

Ремонт канализации

При ремонте вышеперечисленных элементов будет недостаточно. В частности, при замене участка трубопровода понадобятся канализационные патрубки.

Нередки ситуации, когда часть старой трубы прогнила или просто треснула, в таком случае понадобится замена не всей системы водоотвода, а только небольшого участка. Для того, чтобы новую трубу подсоединить к существующей системе водоотвода и используются патрубки.

Внешне канализационный патрубок выглядит как небольшой отрезок трубы, с одной стороны она гладкая, а с другой – раструб. Соответственно, с одной стороны соединение выполняется раструбным способом, с другой – в стык, с помощью муфты.

Иногда при ремонте старой чугунной канализации приходится состыковывать пластиковые и чугунные трубы. При этом для достижения требуемой герметичности одного герметика недостаточно. Сперва в чугунный раструб нужно будет вставить резиновую манжету и уже в нее — пластиковую трубу.

Герметичность стыка сантехнических приборов и трубопровода

Уплотнительная манжета для канализации используется для того, чтобы снизить вероятность протечек на участке между сантехническим прибором и трубопроводом. Внешне манжета выглядит как резиновое кольцо, которое надевается поверх стыка.

Для достижения большей эластичности манжеты не содержат полимеров, для их производства используется только натуральная резина. Правда, в процессе эксплуатации из-за этого приходится использовать смазку, чтобы резина не растрескалась.

Если планируется использование резиновой манжеты, то понадобится еще и смазка для канализационных труб. Если конец трубы попытаться вставить в манжету без смазки, то резину можно легко повредить. Да и после монтажа манжету нужно периодически смазывать.

Что касается конкретной смазки, то вариантов много, некоторые предпочитают использовать автомобильную смазку, которая используется для резиновых вставок в автомобильных дверях в зимнее время. Но и обычная сантехническая смазка позволяет сохранить резину в целости и сохранности.

Разновидность четвертая: борьба с огнем

Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.

Описание

Как устроена противопожарная муфта для канализации?

1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.

Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.

Монтаж

Противопожарные муфты на канализацию монтируются непосредственно на пластиковые трубы внутри перегородки, с одной стороны от нее или с обеих сторон.

Внешний вид установленной муфты.

Для монтажа необходимо:

Схема монтажа противопожарной муфты ниже перекрытия и непосредственно в перекрытии.

Разновидность четвертая: борьба с огнем

Как известно, при пожаре распространению пламени могут послужить любые внутренние инженерные сети здания, в том числе канализация: противопожарные муфты предназначены именно для того, чтобы остановить огонь.

Описание

Как устроена противопожарная муфта для канализации?

1- замок-стяжка, 2 — разъемный корпус из оцинковки, 3 — лепестки для крепления, 4 — терморасширяющийся вкладыш.

Как это работает?

Вкладыш в муфте состоит из смеси графита и каучука или из других материалов, значительно увеличивающихся в объеме при нагреве и не поддерживающих горение. Критическая температура срабатывания муфты — 170 — 200С. Установленная перед внутренней противопожарной перегородкой или непосредственно в ней муфта при увеличении вкладыша в объеме полностью перекрывает просвет и создает преграду пламени на срок до трех часов.

Монтаж

Противопожарные муфты на канализацию монтируются непосредственно на пластиковые трубы внутри перегородки, с одной стороны от нее или с обеих сторон.

Внешний вид установленной муфты.

Для монтажа необходимо:

1. Рассоединить разъемный корпус;
2. Надеть муфту на трубу и стянуть ее стяжкой-защелкой;
3. Закрепить корпус к стене через лепестки.

Схема монтажа противопожарной муфты ниже перекрытия и непосредственно в перекрытии.

Для чего нужен компенсатор

Компенсационные патрубки могут использоваться в трубопроводах внутренних канализационных сетей безнапорного типа в административных, жилых и производственных зданиях. Кроме того, такие детали используются при устройстве водоводов и водостоков. Их эффективность особенно отмечается в случае, если внутренняя канализация располагается в полах и фундаментах зданий.

Он представляет собой невысокий цилиндр с раструбным устройством. Основное назначение такой детали — обслуживание и ремонт внутренней канализационной системы. При неисправности участка патрубок врезается в трубопровод взамен него.

Кроме того, канализационный патрубок нужен для:

Помимо этого, такой элемент значительно упрощает монтажные работы. Так, патрубок чаще всего устанавливают в нижних частях стояков — в помещениях подсобного и технического назначения. Это позволяет обеспечить необходимый уклон трубопровода для лучшего отвода стоков и симплификации внутренних узлов системы, расположенных в подвалах зданий.
