Оборудование для установки, ремонта и обслуживания кондиционеров

Оглавление

Тонкости, которые важно учесть при установке

Крайне важно при установке монтажной пластины и дренажа строго соблюсти уровень. От этого будет зависеть качество работы кондиционера

Если вдруг по недосмотру появится хоть самый маленький угол наклона, это приведет к затеканию конденсирующейся жидкости. При этом важно ориентироваться не по потолку, а по строительному уровню, потому что чаще всего в наших домах потолки далеки от идеала.

Место для пробивания отверстия также важно заранее четко рассчитать. Повторное пробивание отверстия повлечет дополнительные расходы, заделать отверстие в фасаде здания – недешевое удовольствие

Чтобы знать, как пользоваться комплектом, необходимо внимательно читать инструкцию. К тому же со всеми элементами системы стоит обращаться бережно. Не нужно класть их на такие поверхности, из-за которых покрытие блоков может испортиться. День установки – всего лишь один день, а радовать вас кондиционер должен будет еще очень долгие годы.

Во время монтажа становятся понятно, зачем в комплект идут некоторые детали. К примеру, монтажные трубки из меди придется утеплить. Для этого предусмотрен специальный утеплитель, или тефлоновая лента

Важно следить за тем, с какой силой затягиваются гайки на меди. Медь – относительно мягкий металл, и перетягивание гаек сегодня может привести к утечке фреона завтра

Как решить, куда именно устанавливать кондиционер?

Чтобы определить, где в комнате устанавливать кондиционер, нужно учесть следующие факторы:

место напротив кондиционера не должно быть тем местом, где кто-то из членов семьи проводит много времени. Например, напротив рабочего стола или дивана. Это чревато постоянными простудами. Особенно осторожными нужно быть, если дома есть дети, которые очень любят сидеть на полу;
чтобы кондиционер в дальнейшем было удобно обслуживать, то между потолком и верхним краем аппарата должно оставаться свободных минимум пятнадцать сантиметров;
сразу под кондиционером не должны располагаться предметы высокой мебели, то есть шкафы, антресоли, книжные полки и тому подобное

Это связано с тем, что кондиционеру требуется это пространство для равномерного распределения воздушных масс и благоприятному формированию желаемой температуры.
Важно учитывать то, сколько человек будет проживать на данной площади;
к кондиционеру должен быть свободный доступ, это такая техника, которая ежемесячно нуждается в техническом обслуживании.

Сумка монтажника

Схема самостоятельной установки кондиционера

Конечно, установить кондиционер самостоятельно непросто, но результат стоит того! Перед установкой следует внимательно ознакомиться с инструкцией от производителя, а затем:

решить, в какое именно место в квартире будет производиться установка кондиционера;
в выбранной зоне нужно пробить отверстие для трубки, связывающей две части кондиционирующей системы. Это отверстие должно быть сквозным;
монтируем дренаж для кондиционера;
подключаем всю электрику согласно схеме, предоставленной в инструкции;
подводим фреон;
закрепляем на стенах дома блоки (внутренний и внешний);
запускаем кондиционер.

Так просто устанавливается моноблочный кондиционер. Для этого не потребуется заканчивать какие-то специальные курсы. Нужно просто иметь умелые руки и внимательно следовать инструкциям. Аккуратный подход к работе приведет к положительным результатам.

Классификация необходимого инструмента

Комплект для самостоятельной установки кондиционера должен быть дополнен некоторыми инструментами. Можно выделить четыре основные категории:

электрический инструмент;
трубный инструмент;
паяльный инструмент;
холодильный инструмент.

Приобретение готового комплекта для установки оборудования кондиционирования облегчает процесс установки и ускоряет поиск необходимых инструментов и расходных материалов.

Однако, перед любой установкой подобной системы вначале необходимо выбрать сам кондиционер. На данный момент выбор огромен. Среди них и классические, знакомые всем кондиционеры, и моноблочные, и портативные. Словом, выбирай – не хочу!

Подключение кондиционера схематично

Инструмент для установки, заправки и обслуживания кондиционера, его назначение

Любая бригада для проведения работ должна иметь при себе набор специализированных инструментов. Их отсутствие становится причиной допущения распространённых ошибок. Наиболее распространённый инструмент для установки кондиционеров следующий:

Труборез и трубогиб. Предназначены для работы с медной трубой. Из названия инструментов понятно их предназначение. Стоит учитывать, что от качества среза зависит длительность службы всей системы.
Риммер (шабер). Этот инструмент предназначен для снятия фаски с внутренней поверхности трубы. Зенковка проводится после отрезания трубы, перед вальцовкой, для исключения попадания заусенцев в компрессор, так как даже незначительные частицы становятся причиной повреждения системы.
Вальцовка. Разбортовка конца отрезанной трубы для образования качественного соединения с вентилями наружного и внутреннего блока с помощью накидных гаек.
Перфоратор. В данном случае применяется для сверления отверстий в стенах и штробления каналов, необходимых для прокладки трасс (медные трубки, кабель, дренаж, теплоизоляция) и крепления кронштейнов для навески наружного и внутреннего блоков.
Вакуумный насос. Предназначен для откачки воздуха из контура кондиционера перед заполнением хладагентом, а также испытания системы на герметичность перед заправкой.
Набор отвёрток и гаечных ключей. Они включаются в стандартный набор практически всех монтажников, которые специализируются на обслуживании и монтаже систем кондиционирования. В продаже встречаются уже готовые наборы в специальных ящиках, что упрощает их непосредственное применение.

В стандартный набор включают коллектор и наиболее распространённые измерительные приборы: уровнемер, рулетку. При этом не стоит забывать о том, что встречается большое количество разновидностей всех инструментов, для нечастого проведения работ рекомендуется приобретать универсальный вариант исполнения.

Оборудование для заправки и проверки кондиционеров

Любой специалист, устанавливающий и заправляющий кондиционеры должен иметь специализированное холодильное оборудование, в которое входит:

Манометрическая станция и вакуумный насос. Эти устройства предназначены для вакуумирования всей системы перед заправкой климатической техники хладагентом. Для этого к кондиционеру подключается один шланг от манометрической станции, а второй шланг от станции подключается непосредственно к вакуумному насосу. Этап вакуумирования очень важен и от его правильного выполнения напрямую зависит срок службы климатической техники. Процесс вакуумирования системы проводится для удаления воздуха и влаги, находящейся как в трубках, так и в испарительном блоке сплит-системы.
Заправочный цилиндр. С помощью этого устройства производится процесс дозаправки кондиционера.
В обязательный комплект монтажника климатической техники также входит течеискатель. С помощью этого прибора, монтажники проверяют систему на предмет утечки хладогента.

Расходные материалы и комплектующие, необходимые для установки кондиционера

Требуются и расходные материалы для монтажа кондиционеров, они включаются в стоимость предоставляемых услуг или оплачиваются отдельно. К ним относится:

Медная трубка предназначена для создания фреоновой магистрали, соединяющей компрессор с конденсатором и обеспечивающей работу устройства. Медь наиболее устойчива к воздействию различных агрессивных сред, а также это достаточно прочный материал.

Фреоновая магистраль считается важным элементом системы. Для снижения воздействия внешней среды и препятствия образования конденсата и коррозии, применяется теплоизоляция в виде вспененных трубок и монтажная пена. Теплоизоляционные трубки имеют разрез вдоль оси, закрепляются на месте с помощью металлизированного скотча, либо гофр. За счёт применения данных материалов, увеличивается срок службы оборудования, а также КПД (коэффициент полезного действия) системы.

При монтаже используется дренажный шланг. Его предназначение заключается в отводе образующейся жидкости. Изготавливается подобный шланг в большинстве случаев с применением резины.

Система кондиционирования работает от электричества. Поэтому для питания используется электрический кабель и клеммные колодки. Кроме этого, повысить безопасность можно за счёт применения специальной защитной гофры.

Кронштейны, болты и саморезы используются для фиксации навесного оборудования

При их выборе уделяется внимание тому, какой материал применяется при изготовлении. В большинстве случаев отдаётся предпочтение вариантам из нержавеющей стали, так как они могут прослужить в течение длительного периода.

Хладагент представлен специальным веществом, которым заправляется система кондиционирования

Обслуживание кондиционеров предусматривает его замену, так как со временем основные эксплуатационные свойства ухудшаются.

Приведённые выше запчасти, комплектующие являются неполным списком того, что требуется для работы при установке кондиционера. Встречается в продаже специальное оборудование для заправки сплит-систем, предназначенное для подачи активного вещества. Каждый мастер проводит расширение списка комплектующих материалов, основываясь на своём опыте. За счёт этого можно существенно снизить затраты и исключить вероятность затягивания монтажных работ по причине отсутствия необходимых материалов.

Почему для монтажа кондиционеров нужен специальный инструмент

Для монтажа кондиционеров нужен специальный инструмент по нескольким причинам. Во-первых, в трубках находится хладагент под высоким давлением (до 40 бар). Такое давление предъявляет серьезные требования не только к соединениям трубопроводов, но и к самим трубкам, местам их сгиба. Для этого применяется вальцовка, трубогибы, труборезы и другой инструмент.

Во-вторых, в холодильном контуре кондиционера не должна находиться вода, пары влаги, пыль, грязь и другие вещества – только хладагент и холодильное масло. Для этого применяется вакуумный насос.

В-третьих, количество хладагента в контуре должно строго соответствовать рекомендациям производителя. При этом его количество может разниться от монтажа к монтажу даже при установке одной и той же модели кондиционера. Масса хладагента зависит от длины трассы, высоты над уровнем моря, климатических условий и других параметров. Для точной заправки хладагента используют весы.

Наконец, важна и точность проведения измерений параметров хладагента – как температуры, так и давления. От этого зависит правильность определения перегрева и переохлаждения и других величин, которые необходимо знать в ходе монтажа. Для этого используют манометрические станции и коллекторы.

Итак, приведем примерный перечень оборудования, без которого качественное обслуживание холодильных аппаратов не представляется возможным на сегодняшний день.

Общее устройство сплит-системы

Перед тем, как описывать инструментарий и оборудование для установки систем вентиляции, выясним особенности устройства данной конструкции. Любая сплит-система представлена двумя блоками (внешним и внутренним), между которыми прокладываются кабели и трубы. В кондиционерах, к примеру, чистый воздух берётся не из улицы. В подобных системах жидкий хладагент циркулирует по внутренним трубам, пребывая в различных фазах.

Для правильной и бесперебойной работы кондиционера все трубы и трубопроводы необходимо надёжно соединить между собой, выкачать весь воздух и обязательно проверить на наличие протечек. Только потом контур наполняется фреоном. Большинство современных систем вентиляции уже заправлены фреоном. Этот хладагент находится во внешнем блоке под большим давлением.

Инструменты для монтажа кондиционеров

Качество работы будет напрямую зависеть от:

опыта монтажной бригады, который придется нарабатывать (по отзывам – до третьего поставленного кондиционера);
качества инструментов.

Минимальная мощность перфоратора — 800 Вт

Оборудование для монтажа кондиционеров должно быть следующее:

Перфоратор для сверления стены. Мощность должна быть соответствующая, так как придется делать отверстие в 50 — 60 мм, в которое будут протягиваться несколько труб сразу – кабель, две трубки с фреоном, гофра от конденсата. Можно сразу купить дорогую модель, например – Бош или Макита, чтобы работать и не думать о ремонте инструмента. Но выбирают и более дешевые – Интерскол или AEG. Главное, чтобы мощность позволяла бурить бетон или кирпич — не менее 800 Вт.
Бур для сверления не менее 40 мм в диаметре. Лучше выбирать с усиленным хвостовиком, с ударной функцией. Должны совпадать форматы патрона, SDS-max – оптимальный вариант. Выпускают такой товар фирмы Хитачи, Сигма. В процессе установки систем кондиционирования придется пробивать отверстия в бетоне, в кирпиче, в натуральном камне. Бур должен работать безотказно.
Второй перфоратор, предназначенный для сверления отверстий для креплений внешнего и внутреннего блоков со сверлами. В основном будут использоваться диаметром 10 и 6 мм. Аккумуляторные дорогие модели хорошо подходят, потому что заряд держат долго, а работать иногда приходится на новых объектах, где есть перебои с питанием.
Вакуумный насос. Нельзя использовать переделанный насос из-под холодильника или еще чего-то подобного, так как задача ставится полностью осушить систему от пара и примесей, а не только удалить воздух. Если заниматься установкой профессионально, нужен двухступенчатый насос для работы с двумя марками фреона. Сервисное обслуживание откажется проводить ремонтные работы бесплатно, так как монтаж будет переделываться, и в этом будут виноваты монтажники.
Манометрический коллектор. Желательно приобретать сразу фирменный цифровой. Стоит дорого, но цена оправдана. Диапазон замеров – до 60 Бар. Прибором будет проверяться вакуум и проводиться тест на герметичность системы. В памяти устройства находится до 60 видов хладагентов, есть возможность добавить редкоиспользуемые. Особенно необходимы при большой длине труб во время установки промышленного оборудования – это на будущее.
Вальцовки для медных труб. Продаются в наборе. Влияют на качество соединения с вентилями.
Труборезка и устройство для сгибания медных труб, похожие на те, что применяются для металлопластиковых.
Гаечные ключи различного диаметра. Будут применяться для крепления блоков снаружи и внутри.
Шестигранники для откручивания вентилей. Без них не получится запустить хладагент в трубы.
Отвертки для подсоединения электропитания.
Уровень. Пригодится для замеров наклона конденсаторной трубки, чтобы не застаивалась жидкость.
Кусачки для зачистки проводов. Если есть – использовать зачистку.

Опрессовка азотом позволит избежать трудозатратного ремонта в будущем

Кроме данного списка могут пригодиться пассатижи или молоток – деревянный и металлический, а также расходные материалы – болты, металлопластиковые и медные трубы, настенные крепления, фреон, масло для вакуумного насоса.

Многие мастера избегают проведения процедуры опрессовки азотом. Это не рационально. В случае монтажа магистралей в подвесной потолок отыскать непроверенную течь будет сложно: придется разбирать конструкцию потолка. Поэтому лучше не рисковать и приобрести баллон с азотом и понижающий редуктор. Это дополнительные расходы, но работа будет сделана качественно.

Для самостоятельной установки сплит-систем вышеуказанных инструментов будет достаточно.

Измерительные приборы и инструменты для систем кондиционирования

После монтажа и запуска кондиционера выполняется изменение параметров воздуха на входе и выходе из внутреннего блока. Для этого применяется следующий инструмент:

Термогигрометры. С их помощью измеряют температуру, относительную влажность воздуха в охлаждаемом объекте и точку росы.
Термометры.
Анемометры. Они необходимы для балансировки воздуха в воздуховодах, измерения скорости воздушного потока. Для этого используют крыльчатые анемометры.
Шумомеры. Они предназначены для измерения эффективных значений уровней акустических шумов
Мультитесторы. Они служат для измерения электрических параметров (напряжение в сети, рабочие токи, сопротивление обмоток электрических двигателей и термисторов, пусковые ёмкости).

Материалы, необходимые для установки кондиционера

Стандартный комплект материалов для монтажа и заправки кондиционера включает в себя:

Труба медная для кондиционеров диаметром 38 и 14 дюйма, для создания фреоновой магистрали.
Латуневые гайки одного диаметра с трубопроводом.
Термоизоляция для фреоновой магистрали.
Дренажная трубка соответствующего диаметра.
Гофра для изоляции электрического кабеля.
Электрический кабель необходимого сечения.
Хладогент.
Держатели-кронштейны компрессора кондиционера.
Метизы, саморезы, герметик, монтажная пена и пр.

Данный список материалов можно использовать для проверки стоимости работ, предъявленной бригадой монтажников.

Инвентарь для ремонта кондиционеров

Устройство для слива хладагента

Чтобы отремонтировать настенный кондиционер, сначала находят проблему, то есть проводят диагностику при помощи инструментов, описанных выше. По результатам диагностики решают, что целесообразнее – ремонтировать узел, деталь или менять. Понадобятся запчасти из ремкомплекта для кондиционеров. Используются оригинальные детали, производимые заводом изготовителем сплит системы.

Необходимое оборудование для ремонта кондиционеров и запчасти:

Отвертки, шестигранники для доступа к вентилям.
Аппарат для слива хладагента, чтобы проверить контур на предмет утечек, а потом залить обратно.
Инструменты для проверки электрического узла. Часто непрофессиональные монтажники путают провода и подключают их неверно, поэтому ремонт – это еще одно подключение, только правильное. Инструменты те же – мультиметр, тестер напряжения, токовые клещи.
Запасные части для вентилятора – подшипники, лопасти. Замена осуществляется после несоблюдения правил и сроков сервисного обслуживания.
Сменные датчики температур – часто выходят со строя, поэтому снижение производительности может случиться по этой причине.

Серьезная поломка – выход из строя компрессора. Его заказывают отдельно и переустанавливают. Причиной может быть включение при низких температурах на обогрев без зимнего комплекта, работа на износ, если мощность кондиционера не соответствует размерам помещения. В дешевых моделях встречается производственный брак деталей, из-за чего они быстрее выходят со строя.

В зависимости от квалификации бригады и наличия профессиональной аппаратуры для диагностики и ремонта сам процесс может обойтись дешевле или дороже. Смета составляется после проверки работы и определения проблемы.

Стандартная комплектация монтажного набора

Комплектация набора для установки кондиционера может сильно отличаться в зависимости от модели аппарата. К тому же, чем сложнее устройство кондиционирующей системы, тем больше элементов в этом комплекте будет. Что в себя включает комплект для установки кондиционера? По крайней мере, восемь компонентов:

для прокладки трассы потребуются медные трубы. Их диаметр ¼ и 3/8 дюймов. Необходимо приобрести минимум по пять метров каждой трубы;
для соединения проложенной трассы и блоков прибора потребуются гайки соответствующего размера. Для каждого диаметра трубы необходимо по две гайки;
нужно подготовить теплоизоляционные рукава двух видов: 6*6 и 6*10 миллиметров;
покупаем шланг для дренажа, предварительно рассчитав необходимую длину;
для крепления внешнего короба и короба защиты готовим кронштейны;
гофрированные рукава прекрасно подходят для защиты электрических проводов;
в комплект для установки кондиционера также должны входить герметики и электрические кабели;
дополнительный запас фреона также должен присутствовать в комплекте – на случай, если длина трассы окажется больше, чем стандартная.

Набор инструментов для монтажника кондиционеров

Клиент должен хорошо разбираться в том, что входит в комплект монтажа, иначе его могут обмануть. К примеру, если он приглашает установщиков, предоставляя им готовый комплект, а сам не очень-то разбирается в процессе работы, тогда «умные» специалисты могут посчитать в накладной те работы, которые они и не делали.

Минимальная комплектация для монтажа

Для составления объективной картины стоит более детально проанализировать комплектацию установочного набора и целесообразность применения тех или иных его элементов.

Они разделяются на несколько групп в зависимости от области применения.

Электроинструмент

К ним относятся: дрель (шуруповерт), угловая шлифмашина («болгарка») и перфоратор. Последний необходимо для проделывания сквозного отверстия в наружной стене, через которое будет проложена магистраль подключения наружного блока к внутреннему. Причем, комбинированная дрель с функцией перфоратора не подойдет для такой работы – они в большинстве своем маломощные и не способы будут измельчить ж/б плиту или кирпичную кладку. Шлифмашина будет нужна для удаления арматуры, если прокладка осуществляется через бетонную стену. К ним необходимо добавить расходные материалы – бита по бетону для перфоратора, диски для резки металла к болгарке и набор сверл по бетону для дрели.

Измерительный инструмент

В обязательном порядке все навесные конструкции кондиционера должны устанавливаться с соблюдением уровня. Для этого необходим строительный уровень, рулетка и разметочные карандаши или маркеры.

Специальное оборудование

К нему относятся вакуумный насос, промышленный пылесос и набор инструментов для пайки медных труб.

Вакуумный насос необходим для осушения уже установленной магистрали перед запылением хладагентом. Без этого мероприятия эффективность работы кондиционера будет снижена.
Промышленный пылесос требуется для удаления мусора и пыли. Обязательно необходимо избежать ее попадание в элементы кондиционера.
Инструменты для соединения медных трубопроводов. Зачастую сварка происходит в низкотемпературном режиме. Для этого необходима газовая горелка и припой. Обрезание труб до нужного размера лучше всего делать труборезом. Если использовать стандартную ножовку по металлу, то часть стружки останется в магистрали, что может стать причиной поломки кондиционера. Также необходим вальцовочный инструмент и риммер для снятия фаски. С помощью трубкогиба делаются поворотные узлы в магистрали.

Прочие расходные материалы и инструменты

К ним относятся монтажные дюбеля, сверла, шурупы, нож для гипсокартона, пассатижи, набор отверток, ножницы по металлу, стремянка. Этот набор изменяется в зависимости от условий установки. Для высоких этажей в обязательном порядке нужна установка наружного блока с использованием оборудования для высотных работ – снаряжение альпинистов.

Это лишь минимальный набор инструментов, который потребуется для установки сплит-системы кондиционера. Кроме этого следует учитывать качество каждого элемента. Если в процессе установки выявится брак или возникнет поломка одной из вышеперечисленных комплектующих, то дальнейший монтаж будет невозможен.

Инструмент для монтажа и сервиса кондиционеров

Список инструмента для монтажа и сервиса кондиционеров:

Электронные весы и автоматические дозаторы.
Вспомогательные инструменты.
Обжимной инструмент.
Труборезы.
Трубогибы.
Труборасширители.
Вальцовки.

Помимо перечисленного выше инструмента сервисные бригады должны быть оснащены слесарным инструментом, а монтажные бригады, занимающиеся установкой оборудования – ещё и строительным инструментом.

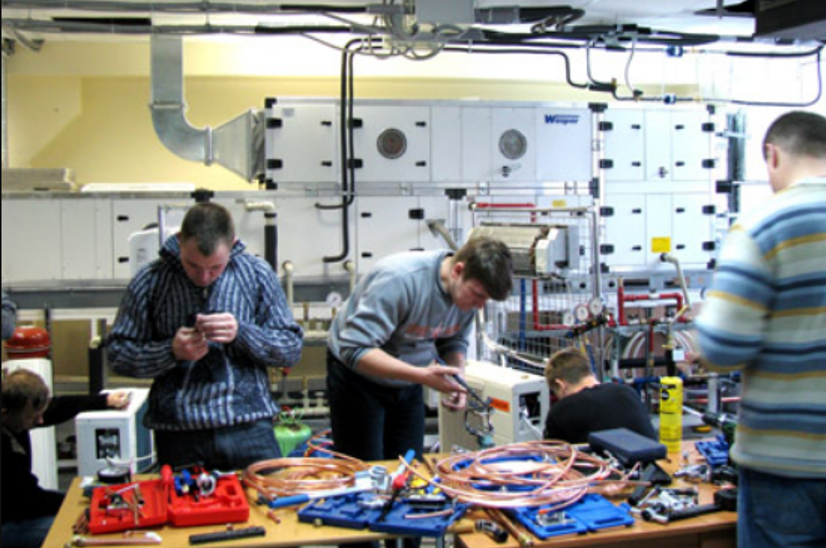

УКЦ «Университет климата» обладает всем необходимым инструментом для обучения монтажу, наладке и обслуживанию систем кондиционирования разных типов и архитектур. Ознакомиться с программами и записаться на занятия можно на сайте учебного центра.

Какой инструмент необходим?

Монтаж сплит-систем требует использования профессионального инструментария. Все инструменты, используемые при проведении монтажных работ, разделяют на отдельные категории. На каждом этапе установке используется инструментарий определённой группы.

Инструменты 1 категории. На первом этапе необходимо создать отверстия (диаметром 30-60 см), для последующей вставки трубы, передающей хладагент внутреннему блоку. Для такой работы необходим перфоратор большой мощности (рекомендуем использовать модель SDS-max). При установке внутреннего блока рекомендуем воспользоваться менее мощным перфоратором типа SDS-plus. Понадобится при монтаже вентиляционной системы и штроборез, который поможет осуществить прорезку штроб для последующей прокладки в них электрического кабеля. Чтобы снизить количество пыли во время штробления стен, понадобится бетоносос.
Инструменты 2 категории. Специальный инструмент и холодильная система понадобится при установке холодильного контура. Насос вакуумного типа поможет убрать лишний воздух из холодильного контура. В процессе установки системы вентиляции понадобится её зарядка хладагентом, и здесь не обойтись без цилиндра зарядки. После заправки сплит-системы её проверяют на наличие течей, используя особый прибор – течеискатель.
Инструменты 3 категории. На данном этапе проводится подготовка к монтажу труб, поэтому понадобится соответствующий инструментарий. Пригодятся устройства для вальцовки труб, их шабровки, труборезы и трубогибы (помогут придать гибким конструкциям нужную форму).
Инструменты 4 категории. На данном этапе осуществляется спайка труб из меди. Для качественного выполнения монтажа необходима специальная горелка с пропаново-кислородным наполнителем.

Инструменты для установки сплит-системы представлены и перечнем комплектующих, используемых в качестве расходных материалов для слаженной работы основного инструментария. К примеру, для перфоратора нужен набор буров, а круги с алмазным напылением будут нужны для штробореза.

Набор инструментов для монтажа и сервисного обслуживания кондиционеров
