Насосная станция для колодца: выбор, установка и подключение

Оглавление

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

насоса, который подает воду;
гидроаккумулятора, где вода хранится под давлением;
управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

Вода заполняет гидробак.
Давление поднимается до верхнего установленного предела.
Реле давления отключает насос, поступление воды прекращается.
Когда включают воду, она начинает убывать из ГА.
Происходит снижение давления до нижнего предела.
Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Хороший напор нужен не только, чтобы с комфортом принять душ, но и для работы автоматической стиральной или посудомоечной машины, гидромассажа и прочих благ цивилизации.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Достоинства насосного агрегата с гидробаком

Насос является основным узлом доставки воды из водозабора к месту ее потребления. Разберем устройство насосной станции водоснабжения и некоторые преимущества использования гидробака и гидроаккумулятора:

Для уменьшения количества включения насоса и обеспечения водопровода водой на случай отключения электроэнергии – применяется накопительный бак значительной емкости:

он устанавливается в верхней точке, на чердаке;
таким образом вода набирается в него, а потом самотеком сбегает к местам потребления, при этом образуется незначительное давление;
однако этот метод требует прочного перекрытия и дополнительных затрат на монтажные работы;
недостаточный напор в системе ставит под сомнение полноценную эксплуатацию сантехники, может привести к ее выходу их строя;
постоянно сохраняется опасность затопления жилья.

Более современным вариантом является применение гидроаккумулятора, позволяющее добиться постоянного давления в системе:

однако здесь сохраняется зависимость от электричества;
можно приобрести автономный генератор и сделать для него автоматическое подключение и запуск;
однако этот вариант требует дополнительных финансовых затрат.

Как видим, современные технологии позволяют предложить множество вариантов решения вопроса по обустройству домашнего водоснабжения вдали от центральной магистрали. Возможно применение обеих вышеуказанных вариантов в одной системе.

Таким образом остается возможность пользоваться достаточным напором при имеющемся электричестве, и использовать воду с меньшим напором при его отсутствии.

Нюансы утепления

Основная проблема заключается в удаленности распределительного колодца от отопления дома. Делать отдельную магистраль для обогрева 1-15 м² нецелесообразно. Поэтому необходимо продумать другие способы утепления. Но перед этим следует ознакомиться с условиями эксплуатации насосной станции.

Обычно она представляет собой колодец, находящейся ниже уровня грунта на 0,5 м. Ее габаритные размеры составляют 1х1 м при высоте до 0,7 м. Стенки изготавливаются из кирпича или шлакоблока. В редких случаях используется метод заливки бетоном. Эти материалы обладают высокой теплопроводностью, и не могут обеспечить должный уровень теплоизоляции. Для ее обеспечения понадобится предпринять дополнительные меры.

При выборе способов сохранения тепла учитываются условия эксплуатации насосной станции:

Вентиляция. Для нормального уровня воздухообмена обязательно устанавливается труба диаметром около 50 мм. В зимний период именно она является основным источником тепловых потерь. Перекрывать ее нельзя ни в коем случае, так как в результате повышения влажности возрастет вероятность поломки электрооборудования;
Влияние на материал изготовления стен. Самой распространенной ошибкой является установка утеплителя на внутренние стены колодца. В результате этого происходит смещение точки росы, и как следствие – повышение влажности стен;
Защита от паводков. Следует позаботиться не только о хорошей степени теплоизоляции, но и предотвратить попадание воды во время таяния снега или в дождливую погоду. Поэтому помимо утеплителя насосная станция должна быть герметична со стороны грунта и верхней крышки.

На первый взгляд выполнение этих условий не оставляет выбора метода поддержания нужного уровня температуры внутри станции. Поэтому следует воспользоваться несколькими способами сохранения микроклимата.

Место установки: удобное и безопасное

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

было достаточно сухо и тепло;
имелась возможность монтажа шумоизоляции;
обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

Трубы, с помощью которых подключают насосное оборудование, должны быть цельными, поэтому нужно покупать коммуникации с хорошим запасом длины

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. Кессон – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Станцию ставят в доме или в кессоне, например, из бетонных колец. Оборудование нужно защитить от влаги и замерзания, а жильцов дома – от шума работающего насоса

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Если оборудование будет использоваться только летом, например, для полива, можно поставить его даже вне дома. Но на зиму станцию придется правильно законсервировать

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Глубина установки должна защищать углубленное в грунт оборудование от замерзания даже в самые жестокие холода. В южных регионах хватит полутора-двух метров, на севере может понадобиться углубление на четыре метра.

Типы и виды насосных станций

По способу размещения и конструкции насос в станции водоснабжения частного дома может быть погружным либо поверхностным. В первом случае помпа опускается непосредственно в водозабор, а во втором – размещается рядом с ним или в подсобке коттеджа. Погружной вариант тише работает и рассчитан на большие глубины скважины (до 150 метров).

Поверхностный аналог проще обслуживать и контролировать внешне. Но воду он выкачать и подать сможет лишь на общую высоту в 30–50 метров. Именно его производители чаще всего включают в состав станций заводской готовности. Они выполняются в виде блока на единой раме, включающего в себя насос и мембранный гидроаккумулятор. Это классическое исполнение блочной насосной станции для бытового использования.

По типу внутреннего устройства поверхностные насосы делятся на:

Центробежные;
Вихревые.

Различные модели погружных насосов

Первые больше вторых по размеру, но гораздо менее шумные. В вихревом агрегате лопасти рабочего колеса имеют специальную форму, создающую при вращении в воде завихрения. Он в 2–4 раза мощнее центробежного конкурента и несколько дешевле его. Однако вихревые насосные станции очень требовательны к чистоте качаемой воды.

Еще один критерий классификации насосов – это их мощность (кВт), напрямую связанная с производительностью (литров/мин) и высотой подъема (в метрах). Чем мощнее она, тем больше и дальше она способна перекачать. Однако с ростом производительности растет и потребление электроэнергии.

И последнее – гидроаккумулятор с мембраной. Чем он больше, тем реже будет включаться насос. Однако насосной станции для дачи излишне вместительный накопитель совсем не нужен. Здесь 10–15-ти литров хватит с лихвой. Вдобавок большая емкость будет занимать много места.

Красные гидроаккумуляторы в отличие от синих необходимы для отопления

Вместо гидроаккумулятора насосные станции могут оснащаться накопительным баком. Этот резервуар гораздо больше по размерам и объему. Он обычно устанавливается на чердаке, откуда вода по трубам водоснабжения течет уже самотеком вниз.

Есть ли смысл отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.

Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.

Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину) (+)

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Насос можно использовать для транспортировки жидкости из колодца, скважины и даже пруда или бассейна. Напор и степень очистки воды большого значения не имеют. Если требуется ежедневный полив больших площадей, в целях экономии кроме воды из колодца рекомендуется использовать и накопительную емкость. Для наполнения бака, из которого производится подача воды в шланги системы капельного полива, достаточно установки обычного насоса – погружного или поверхностного. Когда воду используют только для одного крана, обслуживающего небольшой дачный домик, устанавливать насосную станцию не обязательно.

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
необходимый часовой расход (литр/мин.), с учетом количества пользователей;
диаметр насоса, с учетом диаметра обсадной трубы скважины:
тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
В траншеи прокладываются водопроводные трубы.
На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

гидрогеологические условия местности изменились;
используется устаревшее оборудование;
поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
Далее производится прокладка и подключение электропроводки.
После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

На реле давления открывается крышка.
Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
Для регулировки давления включения нужно крутить винт с обозначением «Р».
После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

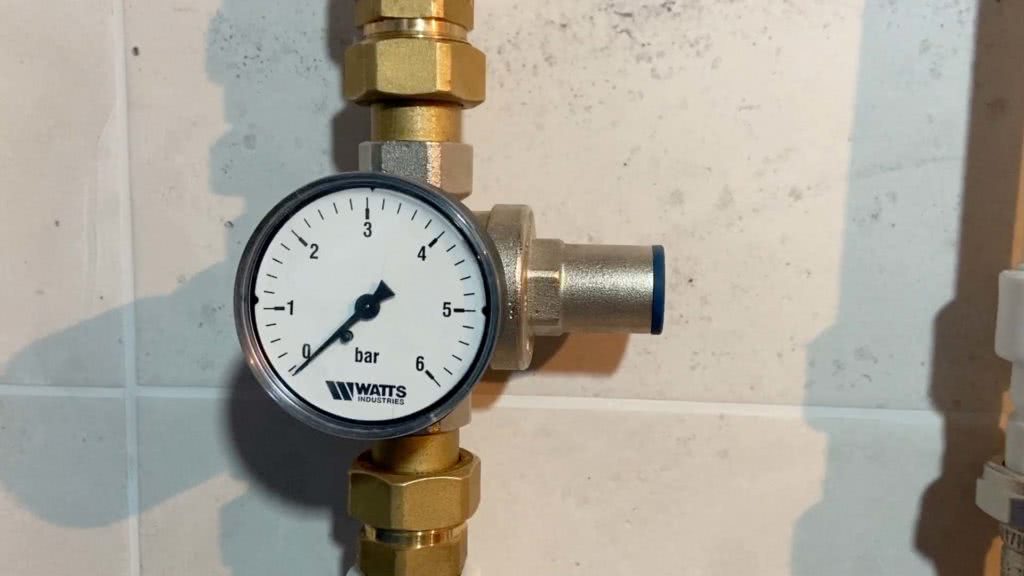

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Источник

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

электрический центробежный насос поверхностного типа;
накопительная емкость;
манометр;
реле давления;
обратный клапан;
входная труба с фильтром в виде сетки;
выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Насосная станция для колодца: правила выбора, установки и подключения оборудования

Рекомендации и монтажные инструкции
