Механический суточный таймер: инструкция по подключению и эксплуатации

Оглавление

Область применения таймера Cn101A

Возможности применения таймера очень широки и ограничены лишь Вашей фантазией и общим количеством поддерживаемых интервалов. Например, на его основе можно сделать эмуляцию присутствия в доме, когда в заданные интервалы времени будут включаться и выключаться источники освещения или звуков, эмитируя наличие хозяев в доме. Можно использовать таймер в качестве управления освещением или поливом в теплице или на участке, промывом фильтров водоочистки, управлением вентиляцией и множеством других вариантов подключаемой нагрузки. То есть можно автоматизировать множество циклических процессов, требующих периодических действий в заданное время.

Возможные проблемы

Рассмотрим возможные неисправности в работе электронной розетки-таймера.

Сбилась программа, заложенная в электронном таймере

Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.

Решить такую проблему можно разными способами.

Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.

Для механических таймеров

Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.

ТОП 7 популярных моделей розеток с таймером

Theben Timer 26

Самая простая, но надежная модель от немецкого производителя Theben. Отличается высокой надежностью и долговечностью. При совершении цикла включения-выключения оповещает вас характерным щелчком. В отличие от китайских аналогов работает совершенно бесшумно при заводе таймера. Световая индикация отсутствует, но при его остальных преимуществах — это не критично. Максимальная нагрузка — 16А.

Theben Timer 26 IP44

Идентичная модель предыдущему варианту, но с одним важным свойством — защита от влаги и пыли по сертификату IP44

Что немаловажно, когда используете подобную розетку на открытом воздухе. В остальном характеристики идентичные: управление механическое, а сила тока максимум 16А. Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая

Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости

Как уже говорилось, качество продуктов данного производителя очень высокого качества, поэтому цена тоже соответствующая. Купить Timer 26 IP44 можно примерно за 3000 руб. Материалы и сборка полностью соответствует стоимости.

Из особенностей выделим бесшумность и звуковой сигнал по прохождению заданного цикла.

E.Next e.control.t11

Тоже предельно простая модель розетки с механическим таймером отечественного производства, но европейским качеством. Компания E.Next выпускает широкий спектр электротехнического оборудования:лампочки, кабельная продукция и щитовое оборудование разного типа.

Партнерами компании выступают ведущие производители электротехнической продукции: SGC (Бельгия), ASCO (США), LIFASA (Испания), ARDIC (Турция), KIWA (Словакия), POWER (Польша), OLMEX (Польша), CETINKAYA PANO (Турция), CWS (Чехия).

В отличии от предыдущего варианта стоимость данной розетки совсем низкая, что при ее нагрузке 16А, очень даже неплохо. Цена составляет всего около 400-500 руб.

E.Next e.control.t14

Еще одна модель умной розетки с таймером от компании E.Next только с электронным управлением недельного срока. Очень неплохое устройство со всем необходимым функционалом и предельно простым управлением. Задавайте необходимый график включения и выключения питания на каждый день в течении всей недели. Максимальная сила тока — 16А.

Качество сборки за свои деньги, как мы уже сообщали находиться на довольно высоком уровне. Отечественное производство с использованием наработок и комплектующих ведущих европейских производителей электротехнической продукции.

Feron TM22/61925

Российский производитель, выпускающий недорогую продукцию, которая отлично подойдет для условий в российских реалиях. Вполне неплохие устройства, но не самые надежные. Производитель дает гарантийный срок всего 14 дней, что несколько настораживает, но продавцы обычно в курсе, в какой партии меньше всего возвратов, поэтому интересуйтесь.

В остальном модель имеет максимальную нагрузку 16А и оснащена электронным программатором с недельным сроком. Есть простенький LCD-дисплей, где отображается время и весь процесс настроек.

За свои деньги вполне неплохая модель, поэтому если хотите сэкономить, то купить розетк с таймером можно за можно приблизительно за 700-800 руб.

DigiTOP PB-1C

Хотя модель имеет электронное управление, но максимальное время работы таймера всего 24 часа. Зато электроника значительно упрощает настройку таймера и расширяет его возможности. Можно задавать самые разные временные интервалы, а не определено цикличные, как это происходит у моделей с механическим управлением.

Максимальный уровень тока — 10А, что для среднестатистической квартиры более чем подойдет. Производитель отечественный и выпускает вполне неплохие устройства с высоким качеством и надежностью. Цены не самые дешевые, как для наших производителей. Данная розетка стоит 900-1000 руб., что по сравнению с предыдущим вариантам и его возможностями недешево.

HS Electro Т-10ц

Еще один интересный производитель отечественных реле, таймеров и соответствующей электротехники. данная модель по характеристикам аналогична предыдущей и обладает суточным программатором, но с электронным управлением, что в отличие от механических делает ее более надежной и долговечной. Параметры настройки более гибкие, можно задавать совершенно разные циклы включения и отключения. Максимальный ток — 10А.

Довольно популярная модель с высоким качеством сборки и приличной гарантией производителя. Приобрести модель на российском рынке можно за 1300 руб.

Плюсы и минусы розеток-таймеров

Достоинства:
Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

В инструкции к каждой розетке указывается:
общие правила и схемы подключения самой розетки;
регулировка таймера;
принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

У розетки с электрическим таймером имеются такие преимущества:
возможность регулировки времени работы по минутам;
выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
возможность как ручного, так и автоматического включения;
работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
наличие функции имитации присутствия хозяев в доме;
наличие автономной программы более чем на два года.

Недостатки:
В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Как использовать?

Чтобы выбрать подходящую таймер-розетку, необходимо обратиться к информации, изложенной выше. К особенностям их функционала, управления, нагрузки и многим других параметров. Рассмотрим подробнее критерии выбора.

На какое время будет осуществляться программирование: 24 часа или неделю, а, может, и на месяц.
Насколько точным должно быть срабатывание. Например, механические таймеры розетки подойдут для полива растений, где отклонения в несколько минут будут не столь важны. Главное, чтобы количество поливов всегда в день совпадало.
Ещё один важный критерий – это нагрузка. Многие производители выпускают стандартный вариант 16 А, и этого бывает вполне достаточно практически для всех домашних приборов, но бывают и исключения. Для приборов с большей или меньшей нагрузкой бывают 25А, 40А и 7А, 10А соответственно.
Количество программируемых линий – это количество приборов, которые можно подключить, и по отдельности настроить программу для каждого из приборов. Самые распространенные и недорогие – на одну линию. Иногда встречаются на две и более.
Показатели пыле- и влагозащищенности. Будет ли использоваться агрегат в помещении или на улице. Если аппарат будет использоваться на улице, то степень защиты должна быть не ниже стандарта IP40.
Такой критерий, как стоимость, тоже немаловажен. Но выбирать таймер-розетку по стоимости иногда может быть ошибочной затеей. Правда, чаще всего модели подороже имеют большее количество функций.

Далее можно просмотреть видео о настройке таймера электронного с программированием на неделю.

Управление электроприборами, требующих периодического включения на определённое время: уличное освещение, обогрев, аквариумный компрессор – можно осуществлять умными розетками, с функцией обратного отсчета. Таймер для розетки может быть механическим или электронным. Каждый из них имеет свои особенности и функциональные возможности.

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

Суточной – когда процесс ограничен отрезком времени в 24 часа.
Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Основные функции

Использовать рассматриваемое устройство можно для решения самых разных задач. В первую очередь, прибор обеспечивает экономию электроэнергии. Он может отключить нагревательные приборы пока в доме никого нет, и включить их перед вашим приходом с работы за время, достаточное для создания комфортной температуры. Включение и отключение нагревательных приборов в автоматическом режиме рекомендуется не всеми производителями розеток с таймером.

Внимательно ознакомьтесь с инструкцией для конкретного прибора. По расписанию можно автоматически включать и выключать наружное освещение. Ещё одна задача, легко решаемая с помощью нашего прибора, – периодическое автоматическое включение системы полива на садовом участке.

Работа приборов (компрессоров, осветительных приборов, фильтров) по строгому расписанию необходима для создания необходимых условий в аквариумах и террариумах. Таймеры широко используются также для управления работой оборудования бассейнов.

Такие устройства используют для создания эффекта присутствия людей в пустом доме, что может в определённой мере защитить от злоумышленников. В этом случае рекомендуется использовать приборы с временным графиком, который задается не жестко, с некоторыми случайными отклонениями.

Используются также электророзетки с таймером отключения (интервальные таймеры и обратного отсчета). По сути, этот прибор всем хорошо знаком по стиральным машинам и электроплитам. Поворотом ручки таймера задается время, по истечении которого реле времени отключает нагрузку.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

включить устройство в сеть для подзарядки аккумулятора;
на включенной розетке обозначить фактический день недели и время;
задать период включения и выключения с помощью системы программирования;
после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

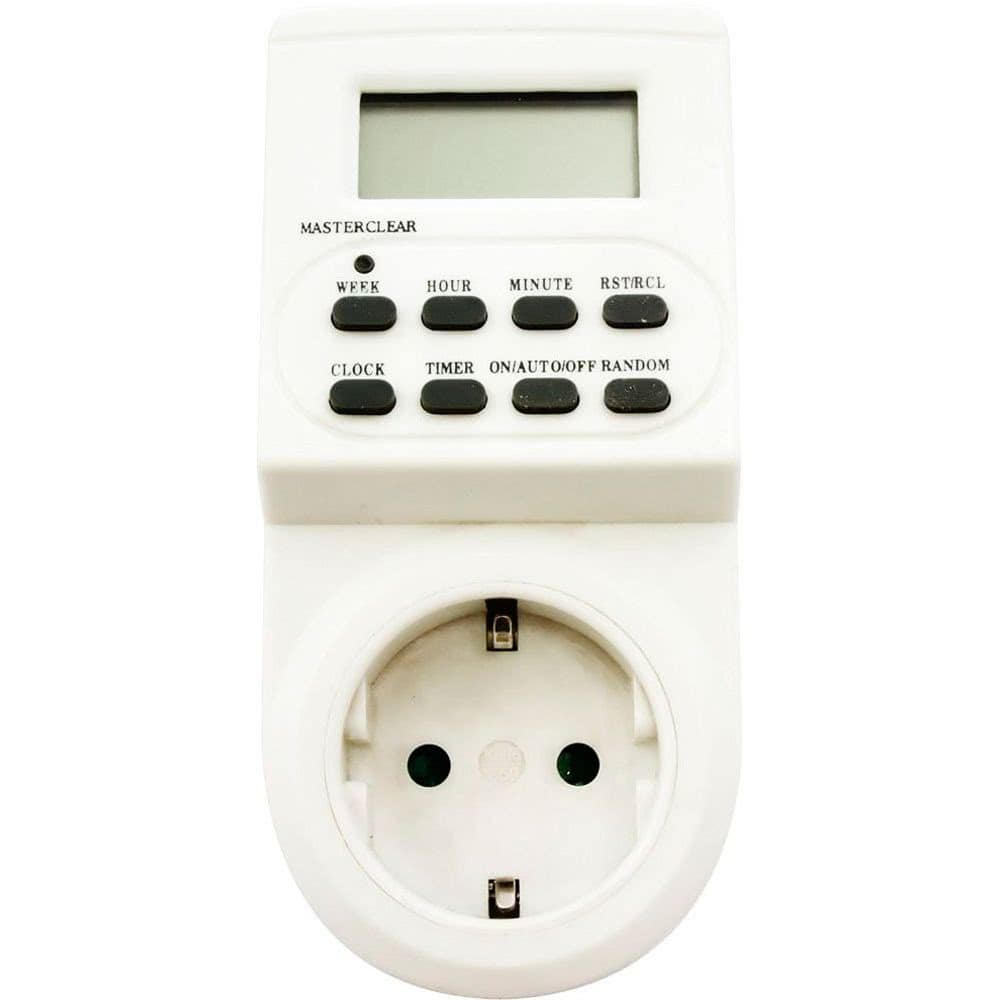

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

через электрические розетки – подключается непосредственно к контакту;
через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Традиционные механические розетки с таймером

Механические таймеры — наиболее дешёвые и простые устройства. Но несмотря на это они могут использоваться для широкого спектра задач.

Устройство и принцип работы

Под механическими таймерами сейчас понимаются устройства, внутри которых установлен электродвигатель.

Механические модели позволяют установить время вручную, физически зафиксировав сегменты

С помощью набора шестерёнок он вращает диск с делениями, который и являет собой циферблат с метками времени. Активируются деления нажатием. Каждое может содержать 15 или 30 минут. Текущее время обычно устанавливается вращением. В целом, конструкция может немного отличаться, но большинство моделей выглядят именно так.

Достоинства и недостатки

Главным плюсом такого типа розеток можно считать невысокую стоимость. Она, в свою очередь, порождает простоту конструкции и лёгкость освоения. Из минусов можно выделить зависимость от наличия тока. В приборе нет встроенного аккумулятора, поэтому настройки сбиваются при отключении. Также входное напряжение может повлиять на точность срабатывания. Присутствует и небольшой физический недостаток: прибор имеет большие габариты, то есть при включении в розетку или фильтр, он может закрыть корпусом соседнюю розетку.
