Оглавление
Исправление возможных поломок своими руками
Потребуется инструмент:
- индикаторная отвёртка;
- крестообразная отвёртка:
- пассатижи;
- разводной ключ;
- тестер;
- воронка.
Чтобы это устранить:
- Снимают полотенцесушитель с кронштейнов и откручивают заглушку с клапаном Маевского и прокладкой, которая находится в верхней части.
- Переворачивают и сливают жидкость в приготовленную для этого ёмкость.
- Раскручивают соединение ТЭНа полотенцесушителя с устройством (в нижней части), то есть в том месте, где образовалась протечка, ключом.
- Снимают старую прокладку и заменяют на новую.
Справка! В сантехническом магазине спрашивают уплотнитель из фторосодержащего полимера и соответствующего диаметра.
Если прибор не греет
Проверяют всю электрическую цепь. Сначала осматривают розетку полотенцесушителя: вставляют в неё вилку от другого прибора. Если он не работает, раскручивают розетку.
Сначала на распределительном электрощите отключают выключатель с надписью «ванная». Если такой надписи нет, отключают общий пакетный переключатель.
Важно! Розетка должна быть с заземлением и системой автоматического выключения. Рекомендуется устанавливать влагозащищённую розетку
Проблему с неисправной розеткой полотенцесушителя решают таким способом:
- Перегоревший контакт полотенцесушителя восстанавливают и снова собирают.
- Если это не помогло, меняют всю розетку на влагозащищённую.
Следующая возможная поломка — неисправность подводки к полотенцесушителю (кабель с вилкой). Проверяют тестером наличие целостности цепи по сопротивлению на постоянный ток. Иногда доступ к проводу в месте соединения с терморегулятором можно осуществить, иногда такой возможности нет, т. к. кабель запаян.
Если тестер показывает отсутствие сети, меняют всю подводку или только вилку.
Фото 1. Проверка ТЭНа полотенцесушителя с помощью тестера электрического сопротивления. Если напряжение недостаточное, необходимо проверить всю цепь.
Затем при помощи тестера по сопротивлению проверяют целостность цепи терморегулятора — нагревательный элемент. Скорее всего, пробой именно в этом элементе.
В большинстве фирм предусмотрена возможность замены ТЭНа независимо от того, предназначены они для мокрых или сухих сушилок.
Замена ТЭНа
При покупке нагревательного элемента приобретают и прокладки под соединение с корпусом. Старый НЭ просят утилизировать продавца, если есть такая услуга.
Этапы замены
-
В гайку с внутренней резьбой вставляют переходник, кладут прокладку вовнутрь, надевают снизу кольцо на выступающую часть переходника, ввинчивают шпильку отвёрткой в кольцо, фиксируя неподвижность переходника.
Эту конструкцию надевают на ТЭН. Аккуратно вкручивают гайку с нагревателем в полотенцесушитель и подтягивают гаечным ключом.
- Устанавливают весь набор «полотенчика» на исходное место. Ставят воронку в верхнее отверстие, заливают в теплоноситель (масло, воду, антифриз) небольшими частями. Проверяют нижнее резьбовое соединение на протекание жидкости. При необходимости докручивают разводным ключом. Устанавливают в верхней части гайку с переходником, прокладкой и клапаном Маевского.
-
Верхнюю часть с клапаном обматывают тряпкой во избежание протечки теплоносителя на пол при подключенном нагревателе.
- Включают терморегулятор на максимум и ожидают: при нагреве лишняя жидкость выйдет через клапан Маевского. Убирают тряпку, подтягивают клапан и накручивают скрывающий его колпачок.
При замене сухого нагревательного элемента процедура проще и не требует детального описания.
Снимают заглушку и в случае перегорания фазного провода в месте соединения с нагревателем, исправляют пробой, обматывают термоусадкой и ставят на место. Если в аппарате вышел из строя терморегулятор, его заменяют или пробуют соединить напрямую, без этого устройства.
Если проблема в пробитом нагревательном кабеле, для исправления потребуется замена ТЭНа.
Внимание! Перед установкой на место нового нагревательного кабеля с терморегулятором проверяют его тестером
Устранение проблем в зависимости от вида полотенцесушителя
Сушители для ванных комнат представлены в разных видах. Они отличаются размерами и формами, а также конструкцией. Они могут быть электрическими или водяными. Неполадки в их работоспособности могут быть разными, поэтому и ремонт полотенцесушителей электрических не будет существенно отличаться от ремонта других видов конструкций.
Электрический
Ремонт электрических полотенцесушителей считается несложным процессом, если в нем тщательно разобраться. В конструкциях содержится ТЭН, подключаемый непосредственно к системе электроснабжения всего дома или квартиры
Первоначально важно определиться в причине поломки, для чего используются определенные инструменты:
- тестер, представленный измерительным прибором;
- специальная индикаторная отвертка.
С помощью этих элементов проверяется цепь подачи электричества. Для этого используется индикатор, которым проверяется фаза ТЭНа. Даже если имеется фазное напряжение, это не всегда выступает основанием говорить, что подача производится правильно. Дело в том, что нередко возникает обрыв нулевого проводника. Именно он может стать причиной некачественной работы полотенцесушителя, поэтому лесенка может греть, однако не слишком хорошо, поэтому не справляется со своим основным назначением.
Если обнаруживаются неполадки с напряжением, то осуществляется повторное подключение с предварительным изучением инструкции
Если выполняются все работы своими силами, важно действовать осторожно, а также учитывать требования безопасности, так как приходится выполнять действия с электрическим прибором
Водяной
Наиболее часто встречается водяной холодный полотенцесушитель, поэтому необходимо разобраться в причине поломки, после чего она эффективно устраняется
Обычно определить причину поломки достаточно сложно, поскольку важно разбираться в устройстве данной конструкции
Может быть система тупиковой или закольцованной. Первая состоит из одной трубы, причем считается эффективной только для небольших сооружений или разных промышленных объектов. Вода к людям поступает непосредственно напрямую, поэтому если кран будет часто перекрыт, то вода станет холодной. Для получения горячей воды придется немного ее слить.
Закольцованная система, называющаяся по-другому циркуляционной, не обладает этим существенным недостатком. Она устанавливается в разных многоквартирных домах и иных крупных строениях. Поэтому в квартирах имеется как труба, по которой идет горячая вода, так и обратка для процесса циркуляции теплоносителя. Вода перемещается по кругу. Именно в этой системе наиболее часто осуществляется монтаж полотенцесушителя, причем он устанавливается в стояки.
Если не работает полотенцесушитель, то важно разобраться со схемой его подключения, которая может быть:
- прямой, когда полотенцесушитель выступает непосредственным продолжением водопровода;
- с байпасом, причем здесь приходится тратить значительные средства на покупку комплектующих элементов, а вода поступает в процессе ее циркуляции, однако прибор не выступает продолжением системы.
Каждая причина поломки обладает своими особенностями, поэтому и ремонт выполняется специфическими действиями:
- засоры — они возникают в процессе циркуляции воды через полотенцесушитель. Вода обычно обладает низким качеством, а также в ней содержится много посторонних примесей, приводящих к появлению засоров. Для устранения этой ситуации необходимо снять прибор, после чего он промывается, а также желательно очистить трубы самой системы. Для этого можно прикладывать механические усилия или пользоваться специальными химическими средствами для удаления засора;
- неправильная схема подключения — нередко люди предпочитают заниматься установкой данного сантехнического прибора своими силами, а при этом не обладают нужными знаниями, опытом и умениями, поэтому выполняется неправильный монтаж. Наиболее часто конструкция монтируется на значительном расстоянии от стояка. Это приводит к появлению существенного сопротивления воды, поэтому она просто не попадает в прибор. Чтобы устранить эту ситуацию, необходимо перенести прибор поближе к стояку, а также допускается вмонтировать в систему специальный нагнетающий насос. Именно он способствует созданию нужного давления;
- отсутствует циркуляция воды — данная причина считается наиболее сложной, причем устранить ее невозможно без полного изменения системы.
Если имеется последняя причина, то для ее исправления придется получить разрешение на работу от управляющей компании.
Как устранить проблему?
Способ устранения течи полотенцесушителя целиком зависит от причины протекания, и в каждом конкретном случае подход к решению проблемы будет разным. Независимо от характера повреждения, первым и общим действием при любом ремонте станет перекрытие доступа воды в полотенцесушитель.
Если причиной протечки является износ прокладки, то с накидных гаек удаляют слой краски и откручивают их при помощи разводного ключа. Затем разбирают резьбовое соединение, извлекают износившуюся прокладку, устанавливают новую и заворачивают накидные гайки. Затем возобновляют подачу воды в полотенцесушитель и проверяют качество ремонта. За неимением фабричных прокладок можно взять кусок резины, положить на него старую прокладку, обвести по контуру шариковой ручкой и вырезать. Если прокладка была заменена недавно, а вода так и течет, причиной может быть ослабление накидной гайки. Для того чтобы устранить неполадку, достаточно подтянуть гайку при помощи разводного ключа.
Если накидная гайка в резьбовом соединении отсутствует, и змеевик соединён с трубами при помощи муфт, то ремонт выполняют несколько иначе, чем в предыдущем случае
При таком способе соединения важно, чтобы впадины между витками резьбы были максимально заполнены ФУМ-лентой или паклей. В противном случае вода просачивается в свободное пространство между трубами и муфтой, начинает капать
Выполнить такой ремонт своими руками довольно просто, но некоторые нюансы всё же есть. К примеру, при отсутствии опыта в использовании ФУМ-ленты лучше воспользоваться паклей. Дело в том, что определить оптимальное количество ленты на глаз довольно трудно.
Поэтому при отсутствии опыта слесарных работ лучше воспользоваться паклей.
- От общего мотка отделяют прядь, толщина которой равна глубине резьбы, а её длина обеспечивала бы намотку на резьбу в полтора-два слоя.
- Паклю скручивают, отступая от одного конца 5-6 см, и начинают наматывать на резьбу по направлению витков (по часовой стрелке).
- Дойдя до конца, разворачиваются и мотают второй слой в обратном направлении.
- Затем оставшиеся 5-6 см наматывают от центра резьбы к её концу, расположенному на торце трубы.
- Сверху пакли наносят герметик или пасту «Унипак» и ждут полного пропитывания льняного материала.
- На последнем этапе муфту руками накручивают на подмотку и затягивают при помощи разводного ключа.
Ещё одной причиной течи резьбовых соединений может стать насквозь проржавевший участок резьбы под муфтой. В таких случаях справиться подручными средствами не удастся и без демонтажа повреждённого участка не обойтись. Необходимо как можно быстрее вызвать слесаря и поменять проржавевший участок или всю трубу целиком.
Иногда под воздействием блуждающих токов на незаземлённых змеевиках появляются точечные отверстия – свищи. Если их размер не слишком большой, и вода капает не сильно, то можно попробовать справиться собственными силами.
Для этого в магазине сантехники приобретают специальную проволоку, предназначенную для запаивания мелких свищей. Затем производят отключение и слив воды из полотенцесушителя, зачищают повреждённое место при помощи мелкой наждачки и обезжиривают ацетоном. После этого зажигают газовую ручную горелку, нагревают повреждённый участок и прислоняют к нему припой. Проволока начинает плавиться и заполняет отверстие жидким металлом. Лишние капли быстро удаляют с поверхности трубы, не дожидаясь, пока они схватятся.
Если полотенцесушитель потек по месту сварки, то самостоятельно устранить подтекание вряд ли удастся, потребуется помощь специалиста. До прихода слесаря можно поставить хомут или воспользоваться холодной сваркой, однако такие мероприятия являются временной мерой и не могут применяться постоянно. Вышедший из строя прибор заменяют на новый.
Если полотенцесушитель начал подтекать из-за неправильного расчёта угла монтажа либо по причине нарушения геометрии подводки, то в данной ситуации поможет только выправление уровня труб, а на короткий срок – установка более толстой прокладки.
Если водяной змеевик в ванной комнате постоянно подтекает, то причина, скорее всего, в блуждающих токах, которые вызывают быстрое появление ржавчины. В таком случае необходимо приобрести новый прибор, как можно скорее его заземлить и обработать изнутри полимерным составом. Проблема блуждающих токов характерна для старых домов, поэтому специалисты рекомендуют устанавливать в них полотенцесушители «Лесенка». Такие модели имеют специальную защиту от образования электрохимической коррозии и не подвержены появлению ржавчины.
Причины протечки
Протекать могут не только старые полотенцесушители, но и достаточно современные приборы, установленные совсем недавно, и причин для этого может быть великое множество. Ниже рассмотрены наиболее частые из них, повлекшие за собой нарушение целостности коммуникаций.
Ослабление накидных гаек
Одной из самых распространённых причин появления течи являются ослабленные гайки. Ослабление возникает вследствие усадочных процессов внутри трубы, происходящих в результате температурных перепадов теплового носителя.
Гайки могут разболтаться и от ошибок монтажа, когда затягивание было выполнено неправильно. Недотянутые, равно как и перетянутые гайки нередко являются причиной сбоев в работе полотенцесушителей.
Коррозийные процессы
Образование ржавчины нередко является одной из причин появления течи. Коррозия возникает в результате воздействия блуждающих токов внутри сети, а также вследствие присутствия в воде кислорода. В связи с этим даже новые полотенцесушители не застрахованы от появления ржавчины и протечек.
Изношенные прокладки
Эта причина является самой распространённой.
Причиной протечки может быть и криво установленная прокладка. Наиболее устойчивыми к воздействию высоких температур считаются фторопластовые прокладки, которые являются очень надёжными и отличаются долгим сроком службы.
Бракованный прибор
Установка в ванной комнате бракованного полотенцесушителя приводит к появлению течи сразу после монтажа. От приобретения таких изделий никто не застрахован, поэтому чек оплаты и паспорт прибора необходимо сохранять до окончания его гарантийного срока, установленного производителем.
Ошибки монтажа
Очень часто вполне исправный змеевик начинает течь вследствие неправильной установки. Поэтому для предотвращения подобных ситуаций установку полотенцесушителей нужно доверять только профессионалам.
Механическое повреждение
Иногда места соединений начинают давать течь в результате их повреждения каким-либо посторонним предметом, например, при выполнении ремонтных работ в ванной комнате.
Неправильная подводка труб
При установке коммуникаций трубы горячей воды могут быть выведены криво и не соответствовать размерам полотенцесушителя.
Сюда же можно отнести появление течи при ошибках формирования поворотных узлов.
Мощный гидроудар
Нередко внутри системы водоснабжения случаются сильные гидравлические удары, в результате которых резьбовые соединения не выдерживают и дают течь.
Особенности установки: как запустить полотенцесушитель
Перед тем, как установить полотенцесушитель, для начала его нужно выбрать. Для квартир рекомендуется выбирать приборы отечественного производителя, которые будут соответствовать определенным ГОСТам, так как импортные могут быть для нашей врезки не приспособленными. А вот для частных домов вполне подойдут и зарубежные бренды.
Важно знать, как выбрать полотенцесушитель и на какие технические характеристики изделия обращать внимание
Так же нельзя допускать, чтобы трубы прибора были меньшего диаметра, чем основной системы. Если это произошло, тогда необходимо подобрать и установить нужные переходники. Для основных соединений лучше всего использовать «американки». Они позволят, при надобности, легко и без проблем снять весь прибор. А так же рекомендуется устанавливать для удобства шаровые краны и специальные перемычки.
Читать дальше: Может ли продавец снять обременение без покупателя
Установка полотенцесушителя:
- В первую очередь прибор нужно собрать: для этого необходимо на подводке поставить отсекающие краны, у которых имеются разъемные соединения;
- Прикрепить собранное устройство к стене;
- Подвести трубы от главного стояка.
Сделав все эти действия, можно приступать к первоначальному запуску данного прибора (полотенцесушителя). Чтобы запустить устройство нам понадобиться, предварительно установленный, кран Маевского, который обычно находится вверху прибора. Открыв кран, нужно постепенно заполнить водой весь прибор, чтобы он не завоздушился, то есть не должно образоваться воздушных пробок. Чтобы запуск прошел правильно нужно обладать огромными профессиональными навыками, а не просто произвести отключения воды.
Подключение
Самым главными условиями правильного подключения этого оборудования является соответствие диаметра стояка и самого прибора, без заужений и, конечно, качественное крепление.
Рассмотрим основные и наиболее распространенные ошибки при монтаже полотенцесушителя. Прежде всего, не рекомендуется устанавливать отсечные краны, так как их перекрытие останавливает циркуляцию воды на всем стояке, чему соседи будут не слишком рады. Именно поэтому на стояки запорно-регулировочные краны ставить нельзя. Можно установить перемычку для регулирования работы прибора и пускать горячую воду, когда это нужно, не тревожа соседей.
При подключении полотенцесушителя нужно уделить внимание байпасу, потому как от него очень многое зависит. Прежде всего, он нужен для сохранения определенной скорости циркуляции воды
Кроме того, с помощью байпаса можно отсоединить сушитель полотенец от всей системы, и при этом не навредить своим соседям.
Разновидности и конструктивные особенности
Сегодня на рынке можно встретить два вида полотенцесушителей:
- электрические;
- водяные.
Удобство электрических моделей в их высокой мобильности и малом потреблении электроэнергии. Их можно использовать практически в любом помещении, имеющем электрическую розетку. Что же касается водяного, такой полотенцесушитель имеет изогнутую форму, внутри которого циркулирует горячая вода.
Как правило, данные устройства независимо от разновидности используются в ванной. Внешний вид приборов может быть стандартным и модернизированным, все зависит от выбора патрубка.
Совет специалиста: выбирая полотенцесушитель следует посмотреть гигиенический талон, паспорт изделия, обратить внимание на торец и наружную сторону, которые должны быть гладкими

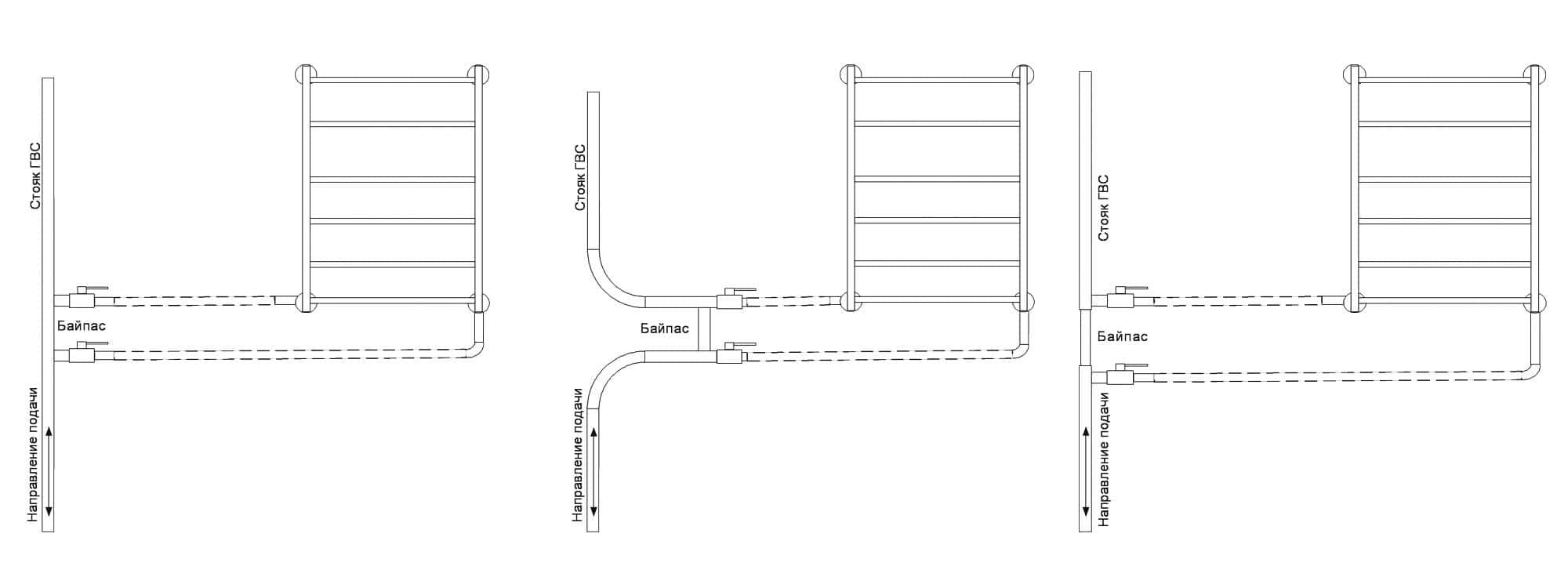

Типовые схемы включения полотенцесушителей
В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.
Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором
С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.
Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи
Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:
- сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
- регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);
-
пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.
Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.
Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»
По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.
Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.
Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов
В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.
При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку
Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)
Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.
Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом
Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.
Плановые и незаконные отключения
В санитарных нормах указано, что полотенцесушитель должны греться в течение всего года, поэтому отключать подачу горячей воды разрешается исключительно в процессе проведения ремонта, причем летом на этот процесс не должно тратиться много времени. Подаваться должна вода, температура которой не меньше 60 градусов, а если температура ниже этого показателя большим, чем на 3 градуса днем, то коммунальные службы обязаны выплачивать неустойку владельцам квартир. Если температура вовсе ниже 40 градусов, то собственники по законодательству имеют право не платить средства за отопление.
Таким образом, прибор для сушки полотенец – это важная конструкция в каждой ванной комнате. Она не только обеспечивает оптимальную сушку мелких предметов, но и дополнительно обогревает помещение, делая его комфортным для принятия водных процедур. Существует несколько видов таких приборов, отличающихся принципом работы, внешним видом и другими параметрами.
Как работает полотенцесушитель от горячей воды: его основные виды
На сегодняшний день, рынок может предоставит огромное разнообразие всевозможных полотенцесушителей. Различаются они по форме, материалу, из которого они изготавливаются и методу нагрева. В основном существует три вида этого прибора: электрический, водяной и комбинированный.
В настоящее время на отечественном рынке можно найти уйму бытовых полотенцесушителей самых различных видов
Принцип работы полотенцесушителя заключается в нагревании его поверхности и отдачи тепла помещению. У каждого вида свой принцип работы. Например, электрический прибор нагревается от тэна, а комбинированный вообще прогревается двумя способами и от электричества и от воды. А вот водяной работает по принципу обыкновенной батареи, то есть нагревается этот вид от горячей воды.
Принцип работы водяного прибора:
- Горячая вода по трубам основного отопления попадает в данный прибор;
- Там она проходит через всю его длину, отдавая тепло;
- Затем вода покидает данный прибор и обратно попадает в основную систему отопления.
Сложного в таком процессе ни чего нет, нужно только сделать грамотное подключение данного прибора к отопительной системе. Для этого нужно обязательно выдержать угол наклона и подобрать правильный диаметр трубы, в противном случае полотенцесушитель работать будет плохо, с перебоями. Для лучшей работы водяного прибора устанавливают дополнительный специальный насос, который циркулирует воду внутри. С таким циркуляционным насосом температура прибора будет постоянной.
