Несъемная опалубка своими руками

Оглавление

Как сделать опалубку для монолитного строительства своими руками

Задача опалубки — ускорить возведения фундамента и облегчить процесс. Опалубка для монолитного строительства своими руками может быть выполнена из дерева, металлического профиля или трубы. Одним из главных её качеств является прочность, поэтому все соединения должны надёжно скрепляться между собой.

Виды опалубки для монолитного строительства

Рассмотрим несколько часто используемых видов опалубки:

ЧИТАТЬ ПО ТЕМЕ: Изучаем, как сделать опалубку под фундамент из самых бюджетных материалов

Какими качествами должна обладать хорошая опалубка?

Несмотря на всю простоту конструкции, опалубка должна обладать рядом важных качеств:

  • прочность;
  • водонепроницаемость;
  • гибкость.

Также она должна быть ровной и отвесной, чтобы готовая конструкция имела чёткие и ровные грани

После каждой заливки бетона нужно обращать внимание на целостность конструкции, чтобы она не подвела в самый неподходящий момент. Особенно это касается опалубки для монолитного строительства, сделанной своими руками

На неё оказывается усиленная нагрузка.

Опалубка своими руками

Для съёмной опалубки используют деревянные брусья, фанеру (при незначительной нагрузке) и доски. В качестве соединительных элементов — болты или саморезы. В некоторых случаях используются листы алюминия или стали, но по стоимости такой вариант гораздо дороже. Самым бюджетным вариантом является необрезная доска, но в этом случае много времени займёт устранение щелей. Также можно поэкспериментировать с плоским шифером, закрепляя его на брусьях с помощью болтов.

При изготовлении опалубки важно правильно рассчитать её жёсткость. Элементы прочно фиксируют между собой, стараясь подогнать друг к другу с минимальным зазором

У выбранного материала должна быть минимальная адгезия к бетону.

Что касается размеров, то оптимальная толщина доски составляет 4-5 см, а ширина от 20 до 30 см. Длина каждого фрагмента должна быть в пределах 4 м. Для такой доски лучше всего подойдёт брус 4×4 см, который располагают с внешней стороны с шагом 1-1,2 м. Шурупы вкручивают изнутри. Доски подгоняют таким образом, чтобы щель была минимальной. Если она больше 5 мм, то на неё набивают рейку, а если меньше, то просто забивают паклей.

Отсутствие щелей особенно важно для монолитной конструкции. В противном случае прочность может снизиться

Чтобы этого не произошло многие строители рекомендуют выстилать внутреннюю часть опалубки рубероидом или полиэтиленовой плёнкой. Этот процесс является заключительным этапом сборки опалубки для монолитного строительства, собранной своими руками. Теперь её можно закрепить в нужном месте и приступить к бетонным работам.

ЧИТАТЬ ПО ТЕМЕ: Строительство дома из несъёмной опалубки своими руками

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъёмная опалубка своими руками

Установить опалубку можно самостоятельно. Главное — правильно подобрать материал, подходящий к конкретному фундаменту по проекту

Важно также закупить комплектующие изделия для углов, переходов и сопряжений. Для этого может понадобиться квалифицированная консультация менеджера строительного магазина

Порядок монтажа

  1. Перед началом установки блоков фундамента для него нужно устроить основание. Это делается засыпкой гравийной подушки толщиной до 15–20 сантиметров. Слой нужно тщательно разровнять и пролить водой для уплотнения. Для фундаментов под тяжёлые строения производят предварительное бетонирование раствором толщиной 10–12 сантиметров.

  2. Второй обязательной операцией является устройство гидроизоляции. По насыпному слою её выполняют из рубероида или полиэтилена. По предварительной заливке можно использовать битумную мастику.

  3. Нижний слой фундамента формируется из блоков с донышками. Начинать нужно от угла, тщательно выставляя блок. Контроль прямолинейности производится по предварительно натянутому шнуру между углами.

  4. Второй и последующие слои собираются из блоков со сквозными проёмами. Ориентирование этих деталей не составляет труда, поскольку блоки устанавливаются в паз-гребень.

  5. Пространство между стенками опалубки армируется стальными прутками.

  6. Чтобы обеспечить качественную заливку, нужно её первую часть выполнить уже на этом этапе. При этом обязательно использование глубинного вибратора, чтобы избежать образования воздушных пробок в массе бетона. «Штыковой» способ с использованием штыря не всегда эффективен.

Устройство дальнейших слоёв до проектной отметки по высоте производится аналогично.

Изготовление блоков своими руками

Проще всего самостоятельно изготовить блоки несъёмной опалубки на основе бетона. Наполнителями в этом случае является древесная щепа или шарики пенополистирола в количестве до 70% по объёму. Бетон заливается в разборные металлические формы. Окончательное формирование блоков производится на вибрационном столе, затем изделия в формах помещаются под навес до полной готовности. Процесс длительный, поэтому заготовку блоков начинают заранее. Большая продолжительность затвердевания является главным недостатком процедуры самостоятельного изготовления несъёмной опалубки из бетонных блоков.

Видео: самостоятельное изготовление бетонных блоков для несъёмной опалубки

https://youtube.com/watch?v=LsYy3_ILL3M

Применение технологии литья фундаментов в несъёмные блоки позволяет значительно повысить производительность труда при их возведении. При этом исключается необходимость выполнения других операций, в частности, установки утеплителя или гидроизоляции. В итоге казавшиеся большими затраты нивелируются отказом от дополнительных дорогостоящих работ. Кроме того, тщательно разработанные конструкции элементов опалубки позволяют получить достаточное качество даже при исполнении малоквалифицированными строителями.

Виды несъёмных опалубок в зависимости от материала изготовления

На основании проекта, требований заказчика и бюджета закупают самые разные виды строительных материалов. Также это относится к опалубкам.

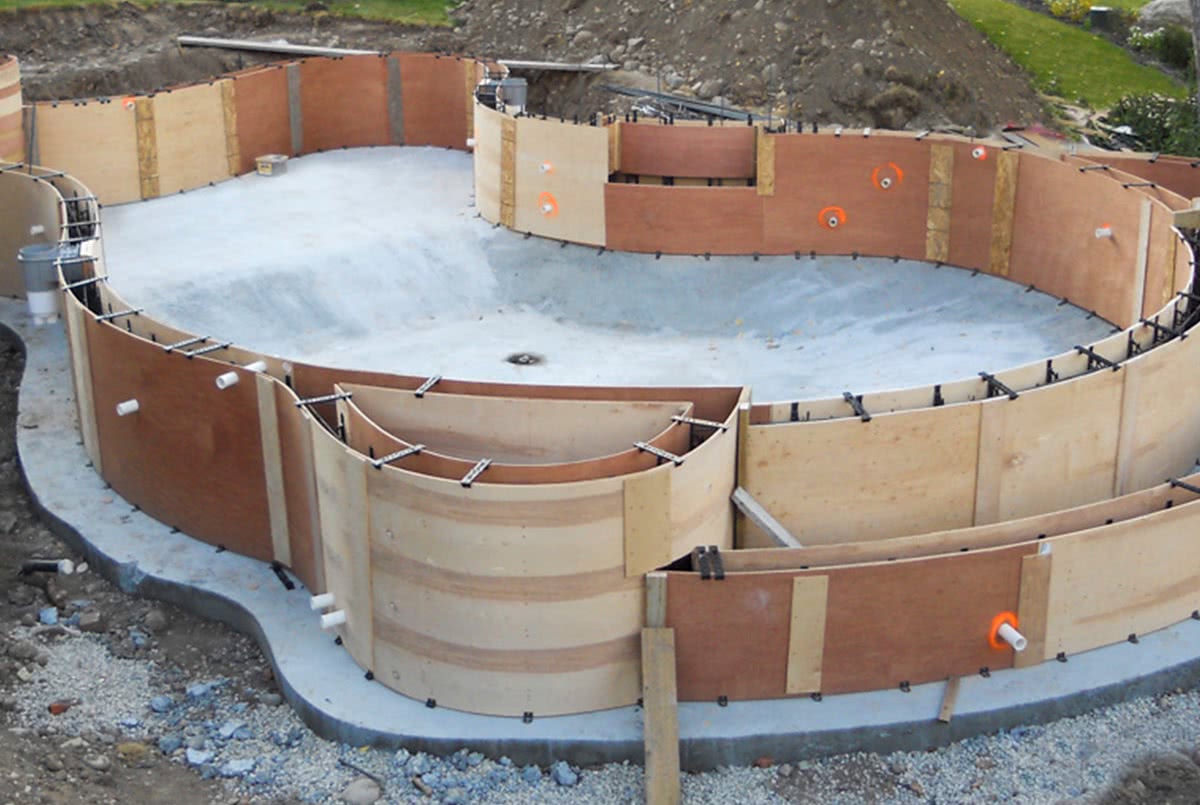

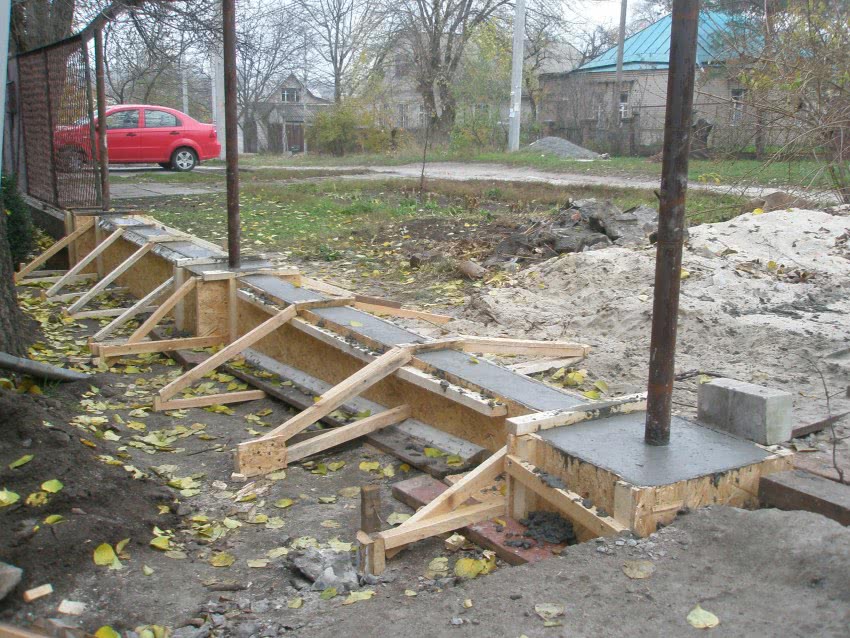

Фанера

Редко используется для создания несъёмной конструкции. Изготавливается из влагостойкого материала, но всё равно от воды слоится и разбухает. В основном применяют для постройки временных сооружений, нежилых маленьких зданий (сараев, бытовок), для экономии денег на строительство.

Конструкция закрепляется саморезами с обязательной герметизацией стыков. Опалубке требуется дополнительная обрешётка с подпоркой. Ламинированная фанера не обладает хорошей адгезией. Лучше всего использовать в составе опалубки из техноблоков.

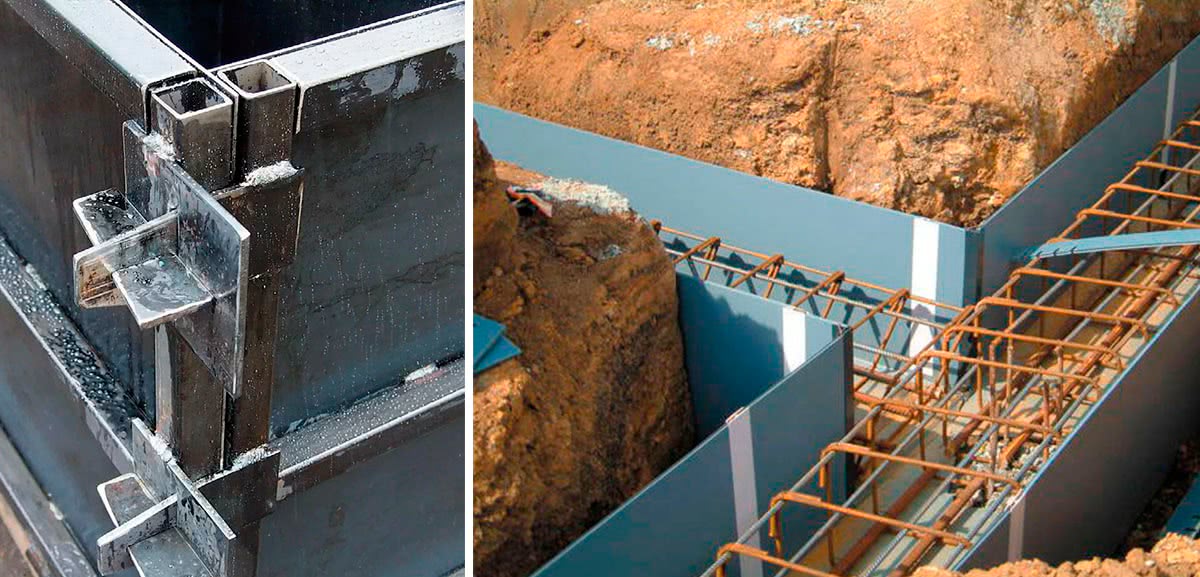

Металлические листы

Применяют чаще всего в строительстве нежилых сооружений. Имеют высокую цену. Изготавливают из стали или алюминия. Секции толщиной до 2 мм соединяют шпильками или анкерами. Для избегания коррозии работают с оцинкованной сталью или покрывают листы специальной эмалью. Используют для постройки зданий сложной формы, так как металл хорошо гнется. Недостатки: большой вес, плохие теплоизоляционные свойства.

Стекломагнезит

Универсальный строительный материал. Он отличается повышенной влагостойкостью. Часто рекомендуют при проектировании небольших бассейнов. Применяют для строительных работ на территориях с высокой влажностью. В состав листов входят наполнители: опилки, стекловолокна, добавляют перлит. Не все входящие в состав материала компоненты натурального происхождения. Тем не менее, стекломагнезит не причиняет вреда здоровью, если его использовать в жилых помещениях. Из плюсов – огнеупорность.

Арболит

Материал состоит из крупных древесных опилок и бетона. Выпускается в форме полых панелей или блоков. Они лёгкие и дешёвые. Иногда к такой опалубке добавляют дополнительный слой утеплителя. Конструкции из арболита укладывают для строительства домов с количеством этажей не больше трех. Легко режется, можно придавать любой вид.

Такая конструкция недолго монтируются даже непрофессионалами. Пожаропрочная и морозоустойчивая. Хорошо изолирует от холода и посторонних звуков. Главные недостатки: водопроницаемость, блоки могут делать из токсичных компонентов (при недоброкачественном производстве).

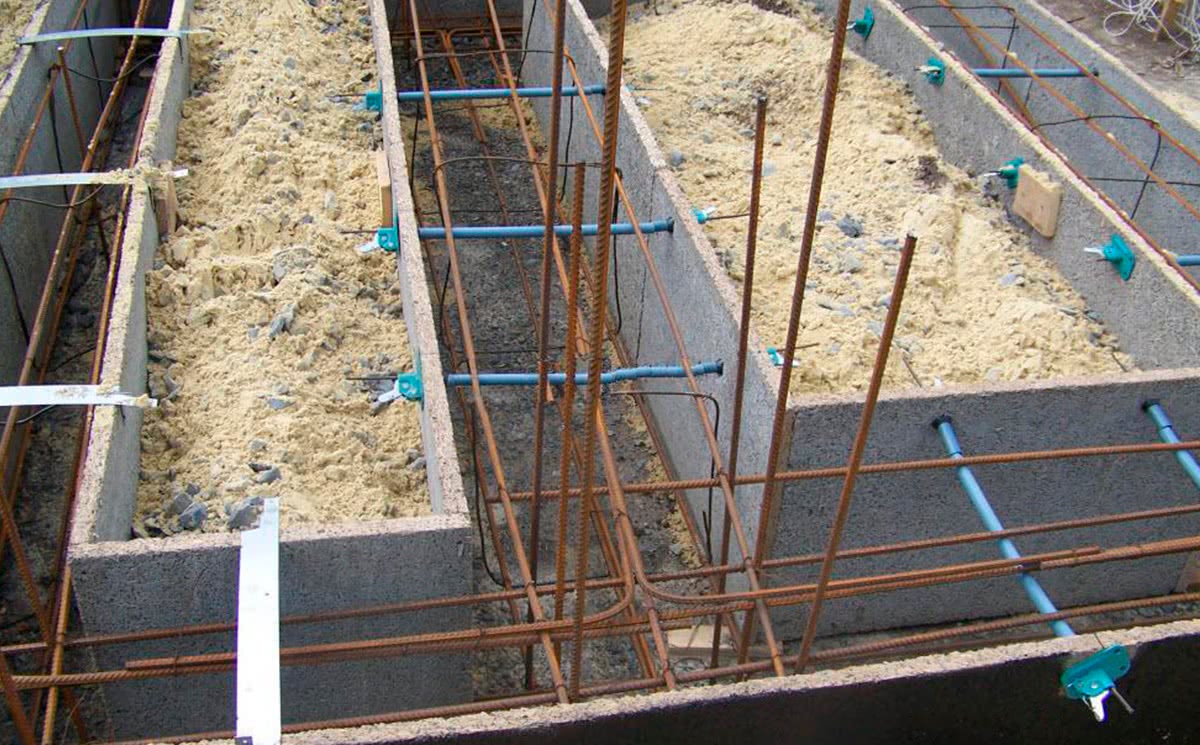

Цементно-стружечная плита (ЦСП)

Материал очень похож на арболит, но в него добавлен песок и использовано другое связывающее вещество. Дышащий, не требует обустройства принудительной вентиляции. Повышенные огнеупорные качества. Стойкость к резким перепадам температур. Позволяет производить строительные работы при заморозках до –20°. Экологичный состав. Внутренние поверхности не нуждаются в шпаклевании с целью дополнительного выравнивания.

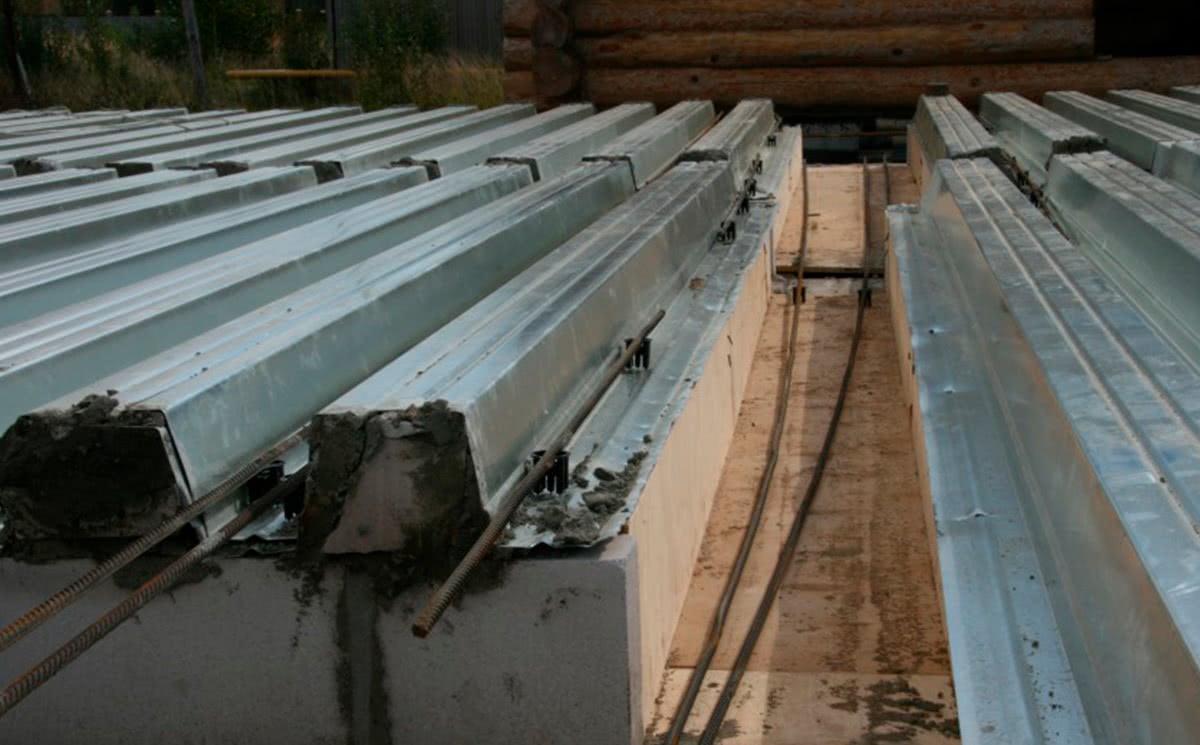

Профилированные листы

Не используют для сооружения стен из-за неустойчивости к нагрузкам в вертикальном положении. Чаще всего применяют для строительства нежилых зданий. Благодаря оцинковке почти не подвержены коррозии. Конфигурацию листа при необходимости меняют обычными ножницами по металлу. Недостатки: при обустройстве пролётов свыше 5 метров требует установки дополнительной временной опоры.

Железобетонные блоки

Железобетонные блоки имеют большой запас прочности. Используются для постройки зданий выше трёх этажей. Зачастую применяются для организации подвалов, межэтажных перекрытий, фундаментов ограждений (тонкостенные блоки). За счёт толщины стенок можно значительно сэкономить на цементно-песчаной смеси (ЦПС) и растворе. Несъемные бетонные опалубки увеличивают срок службы зданий. Недостатки: большой вес, высокая цена.

Пенополистирол

Этими легкими по весу и простыми в работе блоками нередко пользуются строители для заливки оснований, стен и перекрытий. Производители предлагают конструкции с разными формами. Обладает биологической инертностью. Хорошие показатели теплоизоляции. Опалубка из пенополистирола для фундамента будет оптимальным конструктивным решением.

Преимущества и недостатки съёмной конструкции

Съёмная опалубка известна:

  • экономичностью, поскольку предназначается для многоразового применения;
  • многофункциональностью, потому что используется при стройке любых объектов (по уровню сложности);
  • универсальностью, так как выдерживает колоссальные нагрузки;
  • дешевизной, поскольку её аренда не спровоцирует возникновение шокового состояния (чего не скажешь о её покупке).

Конечно же, есть и недостатки:

  • относительная сложность монтажа и демонтажа;
  • требуется наличие специальной техники (в некоторых случаях), знаний и умений;
  • нерентабельность приобретения для разового применения;
  • требуется наличие теплоизоляционных материалов.

Итак, что можно сказать? В принципе несъёмная и съёмная конструкции не могут конкурировать, так как предназначаются для разных строительных целей. Несъемная система безупречна для сооружения малоэтажных частных конструкций, а съёмная опалубка идеальна для создания крупногабаритных объектов, но и с успехом применяется в малом частном строении.

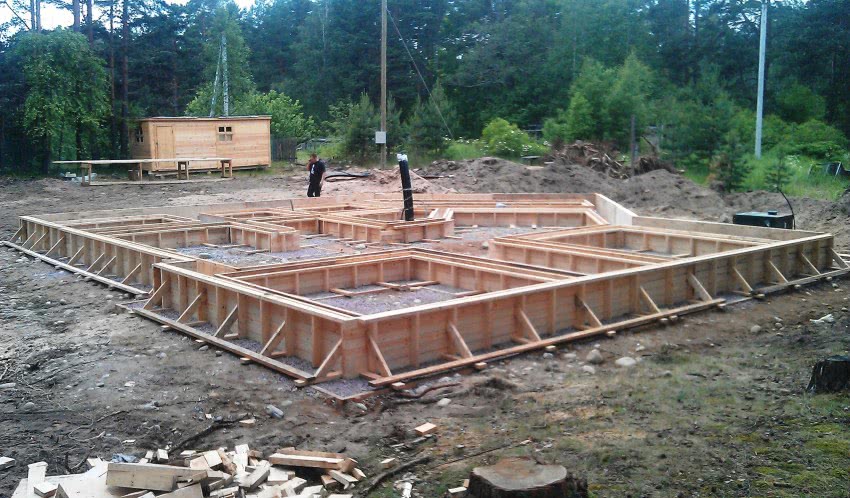

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

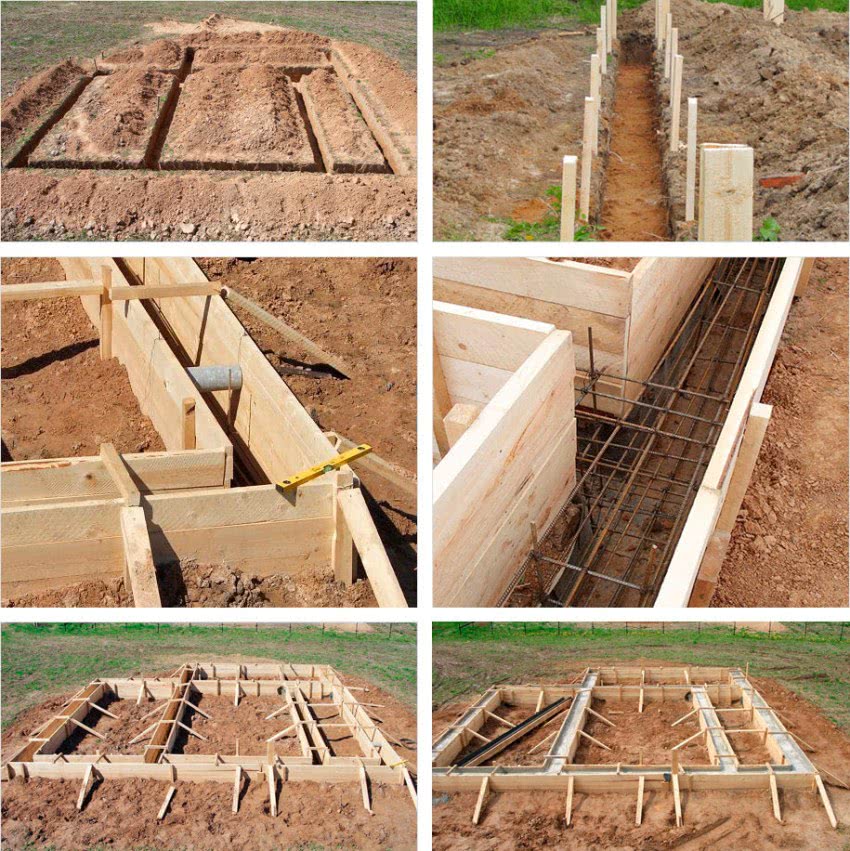

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

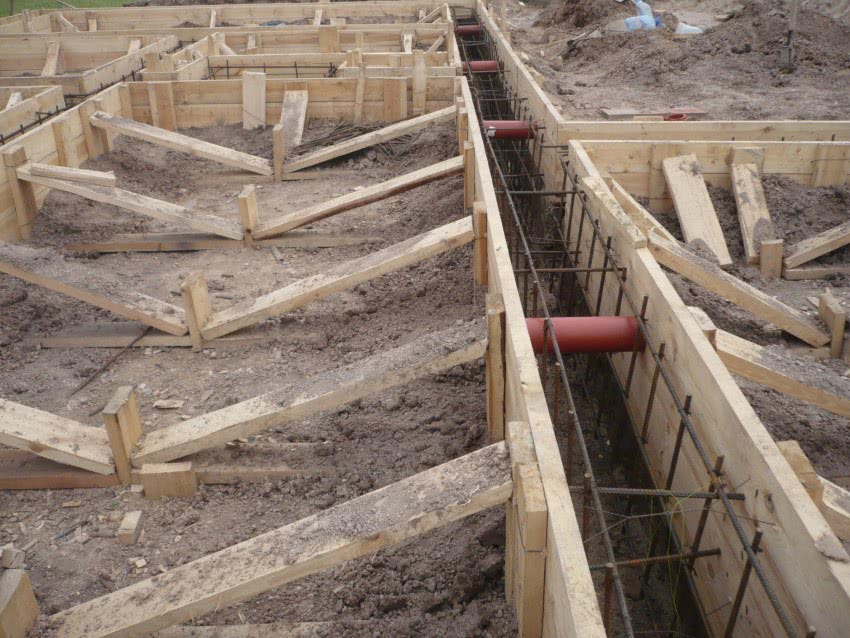

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

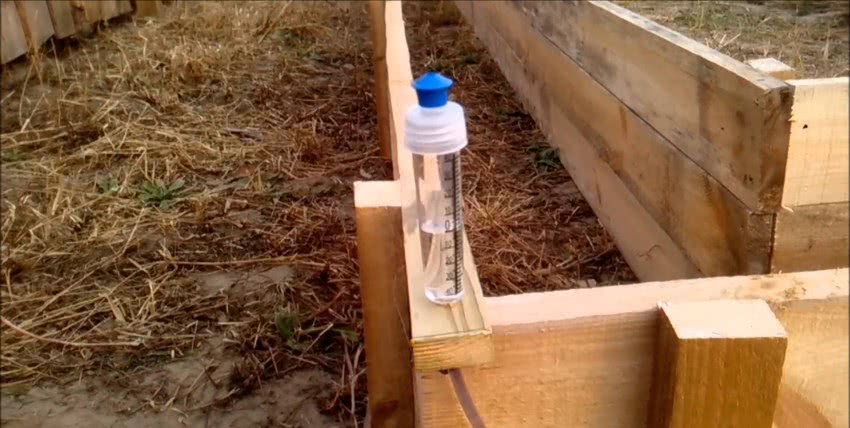

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Какой бывает несъемная опалубка

Многие виды несъемной опалубки представляют собой готовые блоки, из которых собирают стену и затем заливают в них бетон. Из этих блоков набирают периметр дома и внутренние стены. Между собой блоки соединяют с помощью пазов и гребней или металлических пластин и уголков. Высота блоков 10–50 см, длина 40–200 см. Несъемную опалубку различают по материалу, из которой она изготовлена:

  • пенополистирол;
  • полистиролбетон;
  • щепоцемент (арболит);
  • сандвич (комбинация из различных материалов).

Пенополистирол (пенопласт)

Наиболее дешевый материал для изготовления опалубки, ее стоимость от 400 рублей за м2. Такую опалубку изготавливают в виде ячеек высотой 20–25 см и длинной до 100 см. Толщина стенок зависит от модели опалубки, поэтому заказчик может выбрать как максимально толстую, обеспечивающую наибольшую теплоизоляцию, так и с минимальной толщиной стенок. Блоки такой опалубки собирают подобно детскому конструктору, ведь по длинным сторонам у каждого блока нарезаны пазы, как и на одном из торцов, а на другом торце нарезаны гребни. При выборе такого материала опалубки нельзя заливать за один раз более трех рядов (60–65 см), иначе масса бетона выдавит пенопласт и, опалубка не сможет придать стене нужную форму. Еще один серьезный недостаток – такая опалубка не пропускает пар, поэтому в комнатах всегда будет влажно

При строительстве домов с такой опалубкой очень важно заранее предусматривать в каждой комнате правильную вентиляцию, которая компенсирует этот негативный эффект

Блоки несъемной опалубки из пенополистирола

Полистиролбетон

Полистиролбетон – это смесь бетона и пенополистироловых шариков, которые снижают теплопроводность материала. По теплоизолирующим свойствам такой материал при равной толщине стенок уступает пенопласту, зато лишен его главного недостатка, ведь полистиролбетон хорошо пропускает пар, поэтому отводит излишнюю влагу из комнат. Единого размера блоков не существует, но в среднем высота составляет 30–50 см, а длина до 200 см. Для скрепления ячеек опалубки используют пазы и гребни, а также доборные элементы (угловые, концевые и т. д.). Средняя стоимость такой опалубки от 600 рублей за 1 м2 стены. Преимуществом, по сравнению с пенопластовыми опалубками является большая высота заливки бетона за один раз – до 150 см, если есть вибратор подходящей длины.

Щепобетон

Щепобетон (арбалит) – это плиты из смеси бетона и древесных опилок или стружки. В отличие от предыдущих опалубок, их поставляют в виде отдельных плит, а не готовых ячеек, поэтому из щепобетона делают традиционную опалубку, которая затем остается на бетоне в качестве утеплителя. Стоимость одного м2 опалубки (две плиты размером 200х50 см и толщиной 25–45 мм) составляет 750–900 рублей. По уровню теплоизоляции эти плиты сопоставимы с полистиролбетонной опалубкой, однако они гораздо удобней в плане отделки, ведь в них можно вкручивать шурупы или вбивать гвозди. Как и в обычной опалубке, необходимо предусмотреть стяжки, которые сохранят плиты от выдавливания бетоном.

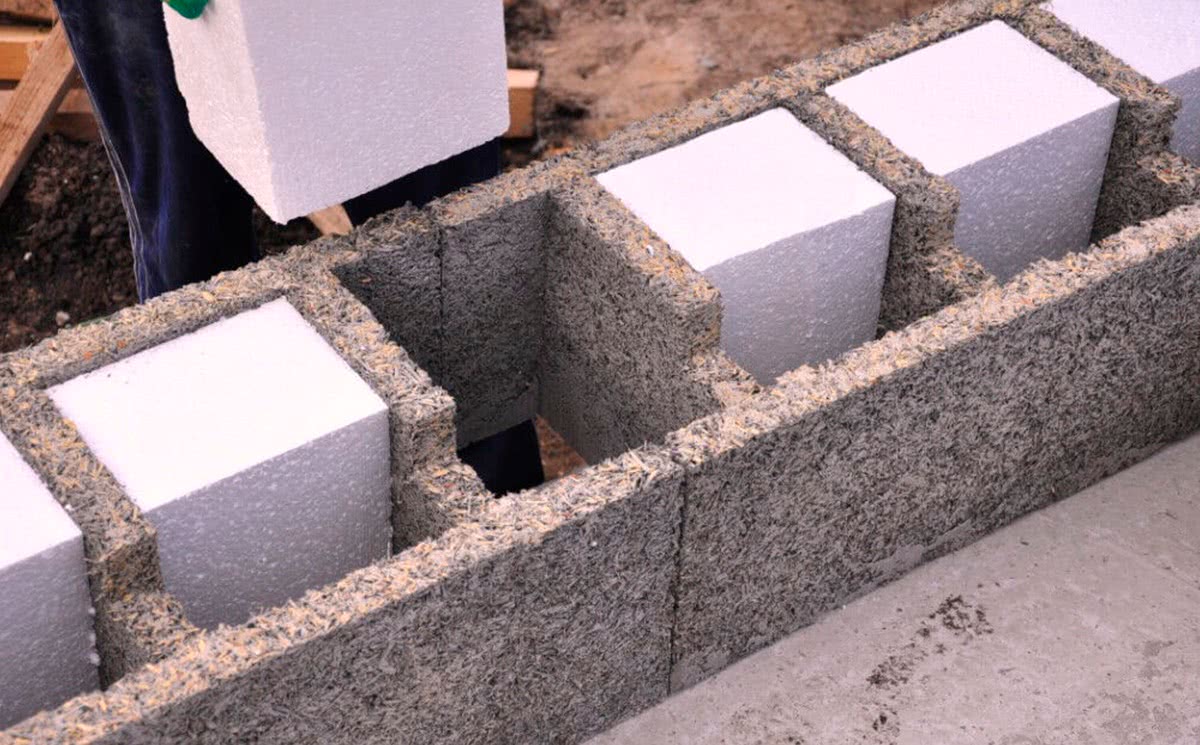

Сэндвич

Несъемная опалубка сэндвич

Сэндвич – это комбинация из различных материалов, чаще всего арболита и пенопласта. При этом пенопласт располагают со стороны бетона, ведь он чувствителен к ультрафиолету и кислороду. Арболит же не боится ни солнца, ни воды, ни воздуха. Стены в такой опалубке не нуждаются в утеплении даже в районах крайнего севера, однако наличие пенопласта или пенополистирола блокирует вывод излишней влаги через стены дома, поэтому необходима качественная вентиляция. Монтируют сэндвич-плиты так же, как и опалубку из щепобетона. Стоимость одной плиты размером 200х50 см начинается от 750 рублей.

Стоимость и расчёт строительства

Несъёмная опалубка из пенополистирола (цены доступны любому строителю) позволяет создавать экономичные постройки. Для наглядности подобной экономии можно провести ориентировочный расчёт.

Неснимаемая опалубка из пенополистирола цена/расчёт на стены, м²:

  • необходимо несъёмную опалубку купить из расчёта 3.3 шт/м² ̴ 495 р;
  • бетонная заливка – 0.15 м² – ориентировочно 125 л – текущая цена на материал;
  • арматура — до 10 кг/м² – текущая цена на материал.

Если купить несъёмную опалубку из пенополистирола, цена на возведение одного этажа будет следующей:

  • общая S стены за вычетом оконных и дверных проемов (10*10 м – 40 м)*3 м = 180 м²;
  • опалубка из пенополистирола цена – 180 м² * 490 р = 88.200 р;
  • цена на бетонирование – 180 м²*0.15 м³ = 3000 р*27 м³ = 81 т.р;
  • арматура – 180 м²* 10 кг = 1.8 т/21 т.р = 37.8 т. р.

Общая стоимость – 207 т.р – 1150 р/м² (несъёмная опалубка (цена) + арматура + бетон).

Что выгоднее купить опалубку или сделать ее самостоятельно?

Если частный строитель сам производит опалубку из экструдированного пенополистирола для фундамента, цена складывается из стоимости оборудования, исходных материалов и ресурсов:

  • пар/вода, электроэнергия – зависит от региона;
  • полистирол суспензионный вспенивающийся – от 350 р/100 л;
  • комплект оборудования – от 450 т.р.

Чтоб не возиться с изготовлением, рекомендовано брать готовые блоки для несъемной опалубки, купить которые не составит труда

Средняя себестоимость блоков, изготовленных на собственном оборудовании, составляет 310 р/м². Если было бы необходимо обустроить стену, площадью 180 м², затраты составили бы 55.8 т.р. Это дешевле, чем использование покупного материала.

Однако, полной окупаемости при возведении единичных построек добиться невозможно. Выгода может быть получена только в том случае, если частный строитель планирует возведение нескольких домов в долгосрочной перспективе по системе «тёплый дом», то есть все конструкции будут выстраиваться на несъёмной опалубке.

Конструкция опалубки

Щиты опалубки из дерева изготавливаются из досок, набиваемых на вертикально установленные бруски. Доски подгоняются друг к другу таким образом, чтобы между ними оставался зазор в один – два миллиметра. Поверхность, которая вступит в контакт с раствором, должна быть ровной.

Каждый элемент выставляется вертикально, продолжая собой траншейные стены, фиксируется в этом положении раскосами, упертыми в колышки, забитые в почву на удалении ста – ста двадцати сантиметров от конструкции.

Колышки готовятся из обрезков доски или брусков, с одного конца заостряются. Нижние края щитов можно закрепить грунтом, обсыпанным снаружи, либо установить вертикальные бруски. Забив их в почву.

Watch this video on YouTube

Если предстоит заливка ленточной фундаментной основы, то щитовая опалубка, подготовленная своими руками из досок, выставляется с двух сторон траншеи, верхние края соединяются стяжками, не позволяющими щитам разъехаться.

Дом из несъемной опалубки: технология строительства

Дом из несъемной опалубки: технология строительства

Применение несъемной опалубки в строительстве имеет ряд преимуществ. в первую очередь это простота монтажа. Элементы замковых соединений конструкции очень легко собираются, без применения любых закрепляющих растворов. Первым этапом идет заливка фундамента, как и у любого начала строительных работ. Для выбранного нами вида наиболее подойдет монолитная плита. Необходимо вывести из фундамента арматуру для дальнейшего крепления со стенами.

Блоки начинают устанавливать с углов здания соединяя их между собой горизонтально уложенными прутьями арматуры. Для заливания бетона нужно выложить 2-3 ряда. Заливать Бетон нужно до уровня не превышающего 50% верхнего ряда. До того момента, как бетон еще не застыл производится его уплотнение. Пенополистирольные блоки достаточно герметичны закреплены между собой, что уменьшает риск вытекания залитого раствора в конструкцию. Для дальнейшей работы с дверными и оконными проемами приобретаются специальные блоки с заглушками.

Установка первого ряда блоков

Опалубка снимается после полного застывания бетона, примерно через 20-25 суток. Остаются ровные проемы, в дальнейшем их обделывают другими материалами.  После завершения стены отделываются снаружи. Чаще всего пользуется сайдинг или блокхаус.

О экологичности пенополистирола

О экологичных свойствах этого материала много споров.  Стирол — вещество на основе которого делается пенополистирол считается ядом для человеческого организма. Самым пагубным считается то,что при увеличении температуры до +90 градусов и выше это вещество начинает активно выделять токсины в окружающую среду. Однако по нормам ПДК он полностью пригоден для строительства индивидуального жилья.

Материалы для несъёмной опалубки

Проще всего сделать опалубку из несъёмных блоков, которые потом не надо демонтировать. Её стоимость, конечно, выше разборного варианта, но она, в зависимости от разновидности, позволяет уменьшить расходы на бетон, утепление и даже армирование – не говоря уже об экономии времени, затрачиваемого на распалубку.

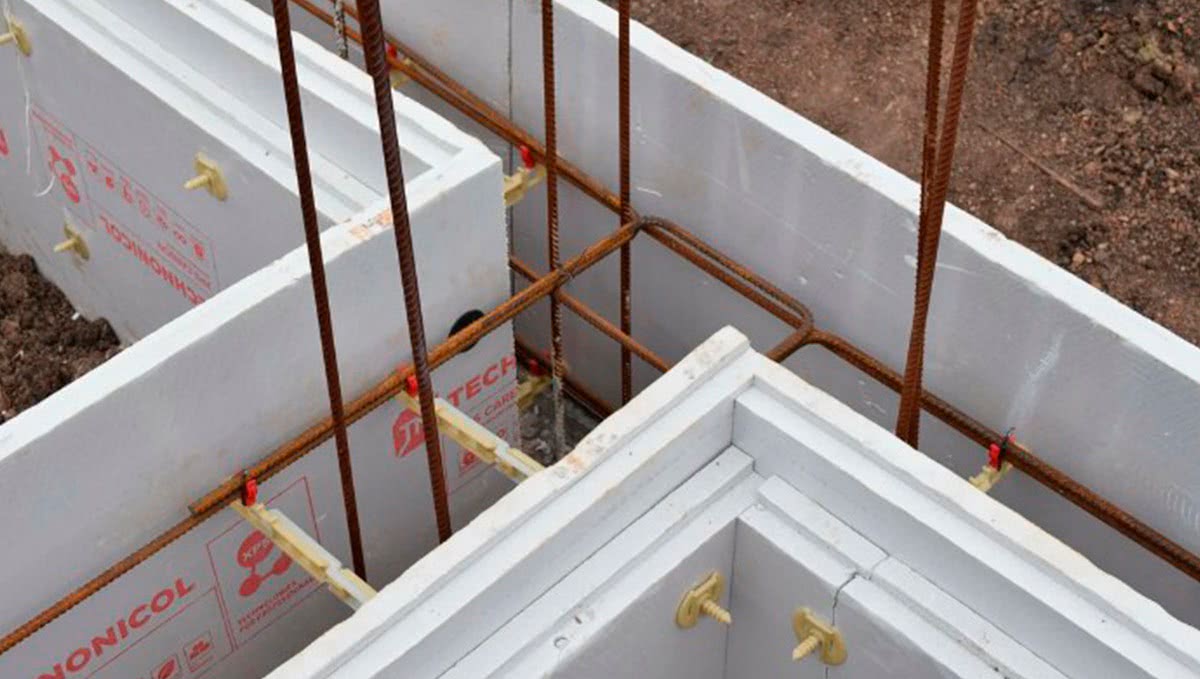

Блоки из полистирола

Наиболее простой вариант несъёмной опалубки – это блоки из вспененного полистирола с внутренней установкой металлических распорных элементов или универсальных пластиковых стяжек. В зависимости от варианта, элементы опалубки могут быть статичными и регулируемыми — последние раздвигаются, определяя тем самым необходимую ширину фундамента.

Блоки собирают по принципу конструктора, скрепляя между собой посредством расположенных на торцах пазогребневых замков. Причём, существуют изделия не только в форме параллелепипеда, но и угловые, и сферические элементы.

Полистирольная опалубка своими руками

Вот перечень достоинств такой опалубки:

  1. За счёт слоёв пенополистирола, стены фундамента получаются уже утеплёнными. Толщина утеплителя у этих блоков может быть как 50 мм, тик и 100 мм, и можно выбрать именно тот вариант, который лучше подходит для местного климата.
  2. Скорость установки такой опалубки гораздо выше, чем традиционной деревянной.
  3. В стенках можно обычным ножом вырезать отверстие под трубу.
  4. Невысокая трудоёмкость сборки.
  5. Удобство сборки опалубки для фундаментов сложной конфигурации.
  6. В некоторых видах блока уже имеется армокаркас, который в процессе заливки только дополняют вертикальными стержнями. Следовательно, армирование фундамента получается менее затратным.
  7. Полное отсутствие расходов на утепление.

К недостаткам можно отнести невысокую прочность полистирольной скорлупы, которая не позволяет производить одновременную заливку больше чем на высоту двух блоков (500 мм). Заливка производится вкруговую, сразу на всю высоту слоя, после уплотнения которого  можно наращивать опалубку и переходить на новый круг.

Горизонтальный шов в том месте, где к уже залитой бетоном части опалубки добавляется ещё один уровень блоков, необходимо усиливать путём установки горизонтального бруса и подпорки. То есть, обойтись совсем без пиломатериала здесь тоже не получается.

Усиление полистирольной опалубки брусом

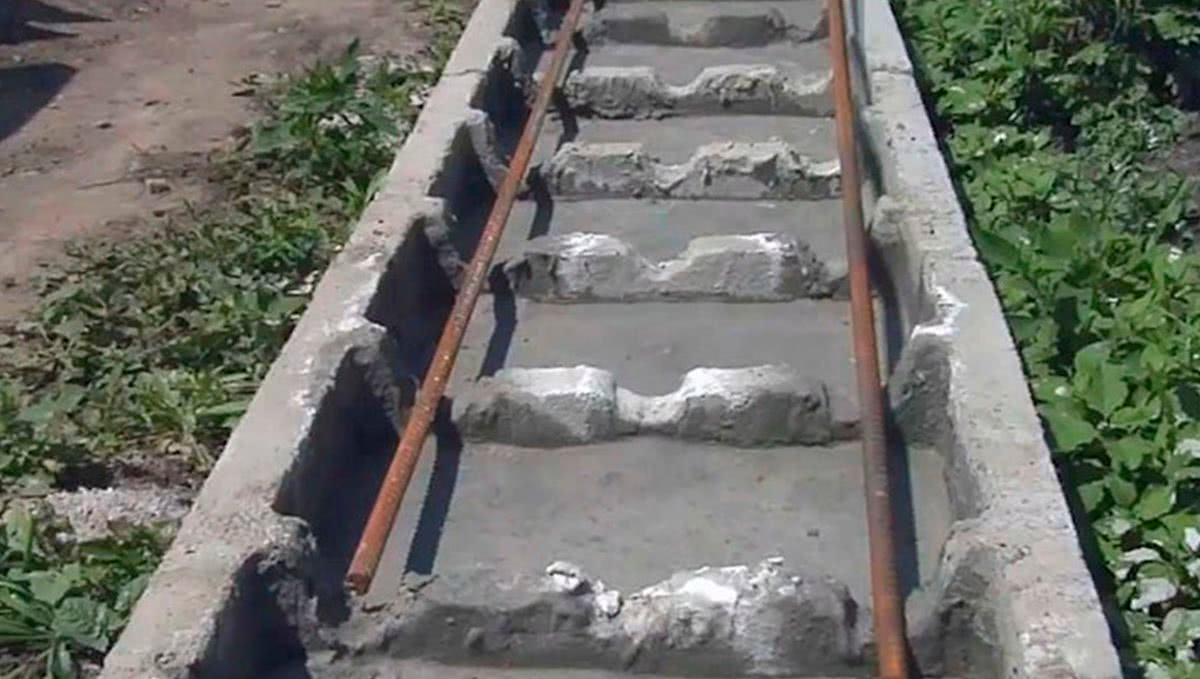

Пустотные бетонные блоки

Установка опалубки для фундамента может осуществляться и в более солидном, чем пенопластовая скорлупа варианте – с использованием в качестве несъёмных элементов бетонных блоков. Производители предлагают изделия, изготовленные из бетона с самыми разными вариантами заполнения:

  • на природном щебне;
  • на мелкозернистом отсеве;
  • на керамзите;
  • на шлаке;
  • на пенопластовой крошке;
  • на древесной щепе;
  • на полимерной фибре.

Наиболее прочными, так как имеют внутреннее армирование, являются дырчатые блоки УДБ (унифицированные), которые специально предназначены для монтажа фундаментов и стен заглубляемых помещений. Такой блок представляет собой крупноформатное изделие длиной до 6 м, с пустотностью до 65%, выполненное из тяжёлого бетона, устойчивого к трещинам и динамическим нагрузкам.

Эти блоки рекомендуется использовать для строительства в сейсмически активных районах. Их устанавливают друг на друга с совмещением пустот, в которые затем устанавливается вертикальная арматура. После заливки получается очень прочное и устойчивое к подвижкам грунта основание.

Блок УДБ

Блок малого формата из полистиролбетона

Опалубка из сухопрессованных шлакоблоков для сборно-монолитного фундамента

Технология монтажа несъёмной опалубки

Заливка монолитных стен в пустотелую несъёмную опалубку делают по следующей технологии:

Готовый фундамент покрывают гидрофобным материалом. На выходящую из фундамента арматуру нанизывают блоки опалубки.
Устанавливают второй ряд опалубки. В случае смещения блоки опалубки подравнивают киянкой. Укладывают следующий слой арматуры. Замыкают пазы опалубки или закрепляют ее стяжками.
Укладывают третий ряд опалубки, выравнивают вертикальные швы. Кладут третий слой арматуры

Заливают в конструкцию цементно-песчаную смесь (бетон), при этом важно следить за равномерностью его распределения внутри опалубки. Не допускайте появления воздушного пространства.
До застывания раствора выпускают лишний воздух из смеси

Если у строителей нет глубинного вибратора, можно использовать прут арматуры. Им протыкают раствор в нескольких местах вертикально сверху вниз. Такой способ применяется не для каждого типа опалубки.
После того как раствор наберёт не менее 70% прочности, все этапы повторяют до получения стен необходимой высоты.

Как сделать несъёмную опалубку для стен и фундамента дома своими руками

Нулевой этап укладки любого вида опалубки для вертикальных конструкций и оснований – подбор материалов, соответствующих проекту.

Проще всего – смонтировать самим опалубку для ленточного фундамента из пенополистирола.

  1. Первый этап любого строительства – разработка проекта, в котором указаны все материалы, размеры и технологии строительства. Просчитываются расстояния между стенами, их толщина. Отдельно изготавливают проект внутренних коммуникаций, которые закладываются в стены.
  2. Подготавливают основу под фундамент. Выкапывают траншею в месте, где планируют закладывать фундамент. Ширина траншеи складывается из проектной толщины стен и толщины самой опалубки. Внизу траншеи устраивают гидроизоляцию.
  3. На изоляцию устанавливают первый слой пенополистирола. Необходимо тщательно вымерять вертикальные и горизонтальные линии, используя строительный уровень. Стыки герметизируются.
  4. После монтажа нижнего ряда опалубки в пазы укладывают горизонтальную арматуру. Прутья кладутся внахлёст (длина пересечения не должна превышать 20 см), стыки подматываются тонкой проволокой.
  5. Второй слой устанавливают со смещением на треть листа по длине. В колодцы блоков монтируют вертикальные армирующие штыри. В каналы кладут горизонтальные.
  6. В месте, где будут стыки стен, арматуру укладывают внахлёст, чтобы образовался ровный квадрат.
  7. Заливку бетона делают каждые три слоя.

Таким образом, несъемная опалубка – идеальное решение для возведения фундамента и каркаса здания. Конструкция получится прочная и пожаробезопасная. За счет широкого разнообразия видов всегда можно подобрать подходящий материал.

Установка опалубки для ленточного фундамента — пошаговая инструкция

Технология строительства заглубленного фундамента из блоков ФБС

Технология монтажа винтовых свай для фундамента

Технология постройки мелкозаглубленного ленточного фундамента

Деревянная опалубка

Наиболее распространенный метод изготовления опалубки. Деревянная доска значительно прочнее фанеры, но обычно дешевле металлических щитов.

Причем можно использовать и тонкие доски, но все же перед тем, как сделать опалубку своими руками из доски, стоит рассчитать нагрузку. Для небольших конструкций подойдет и 10 мм доска.

Сначала изготавливается каркас из брусков. Затем каркас обивается деревянными щитками из доски. В качестве стяжек применяются те же бруски.

Преимущество данного вида опалубки заключается в том, что зачастую его можно изготовить из отходов деревянных материалов, которых обычно много на стройплощадках. Но, все же поврежденные, гнилые доски использовать не стоит, они могут не выдержать нагрузку.

Деревянная опалубка не позволяет добиться идеально ровной поверхности фундамента. Но, в случае с фундаментом это наоборот преимущество.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы
