Как пользоваться нивелиром: типы и особенности использования

Оглавление

Как выбрать нивелир?

Выбирая бытовой лазерный нивелир, нет смысла тратиться на дорогостоящий прибор, так как даже бюджетные модели позволят выполнять разметку внутри комнат любых размеров.

Для этого будет вполне достаточно минимальной длины луча.

Кроме того, чем меньше размеры помещения, тем меньшими будут угловые погрешности.

Достаточно осмотреть корпус на наличие повреждений, а также проверить лазерный уровень пузырьковым аналогом.

При выборе полупрофессиональных моделей, а также приборов для профессиональной строительной и геодезической деятельности, важными параметрами, на которые следует обратить внимание, будут:

• Количество лучей. К стандартным двум лучам, строящим линии по вертикали и горизонтали, добавляются несколько дополнительных. Как правило, расположены они по бокам устройства.

• Дальность свечения. Если этот параметр, который указывается производителем, равен 30 метрам, лучи буду светить и на большие дистанции. Но следует помнить, что по превышению указанного порога дальности, их толщина увеличивается, что приводит к снижению точности отметок.

• Наличие системы самовыравнивания. Это позволит экономить время на точном позиционировании устройства относительно горизонта.

• Угол развертки лучей. Хорошо, если этот параметр составит 110° — 130°.

• Элементы питания. Чем они проще, тем лучше. В идеальном случае прибору для работы необходимо будет две или три пальчиковые батарейки типа ААА. Также хороший вариант – аккумуляторная батарея.

• Дополнительные аксессуары.

В комплект поставки некоторых моделей входят защитные лазерные очки.

Они не только предохраняют глаза от воздействия излучения приборов, но в них и сам луч видно лучше при любой погоде.

Для комфортной работы также нужен штатив, особенно в тех случаях, когда прибор нужно приподнять на определенную высоту.


Нивелир — полный набор

Для фиксации нивелира в различных местах требуется крепление типа “прищепка”.

Более удобным будет вариант с универсальным магнитным креплением.

Прибор с богатой комплектацией обойдется дороже, но, если покупать аксессуары по отдельности, их стоимость выйдет еще выше.

• Профессиональный нивелир оснащается дополнительными регулировками.

В частности, модели с мини-штативами, которые расположены прямо в корпусе, имеют винты плавной наводки, которые позволяют выполнить настройку прибора максимально правильно.


Нивелир с миништативом

Кроме прочего, нивелиры должны иметь надежную защиту от пыли и других внешних факторов.

Определить степень защиту можно по маркировке.

Стандартной принято считать IP54 – влагоустойчивое устройство, которое подойдет для работы и под дождем, и на пыльной строительной площадке.


Нивелир профессиональный

Для защиты от падения нивелиры должны иметь противоударный корпус и демпферные накладки.

Некоторые модели оснащаются внутренними амортизаторами, которые защищают электронные компоненты от повреждений.

Как выбрать оптимальный прибор

Согласно народной мудрости, инструмент обязан соответствовать поставленной перед ним задаче. Иными словами, для помощи в ремонте квартиры или дома — достаточно приобрести бытовой лазерный уровень с диапазоном измерений от 5 до 50 метров. Этого вполне будет достаточно для качественной оценки и разметки, как в самом помещении, так и на земельном участке за его пределами.

Обязательным условием для всех данных приборов является наличие контроля горизонтали. Это может быть элементарный пузырьковый уровень. Исходя из самых популярных работ при ремонте оптимальный набор возможностей бытовых нивелиров сводится к определению горизонтали и вертикали. Приборы с более широкими возможностями и более точными измерениями относятся к классу профессиональных и приобретение их считается более чем нерациональным.

Не будет лишним знать о системе питания приобретаемого нивелира. Желательно, чтобы это были стандартные элементы или аккумулятор. Эксклюзивные решения здесь ни к чему. От прибора, который нельзя зарядить — мало проку.

Полезная опция — наличие системы самовыравнивания. Она исключит ошибку при позиционировании и избавит от необходимости трудоемкого и ответственного выставления «нуля».

В качестве дополнительных аксессуаров весьма полезными будут:

  • Защитные очки;
  • Штатив;
  • Прищепка для крепления на вертикальных и наклонных плоскостях;
  • Защитный корпус.

Защитные очки не только обезопасят зрение работающего с лазерным нивелиром, но и улучшат видение самого луча. Штатив удобен в случаях, когда прибор необходимо разместить на определенной высоте над землей.

Прищепка — при работе с наклонными поверхностями. Ее альтернативой может служить универсальная магнитная накладка, способная зафиксировать нивелир на любой металлической поверхности. Защитный корпус исключит порчу прибора при попадании влаги и убережет его при случайном падении.

Если прибор приобретается без штатива — ценной информацией на перспективу будет размер гнезда для его крепления. Рано или поздно при активном использовании прибора необходимость в надежном креплении появится, а значит поиск штатива со знанием размера сопрягаемого прибора будет максимально эффективным.

Выбирая для своих нужд нивелир, особо обращаем внимание на такие паспортные данные как:

  • Точность измерения
  • Рабочая длина луча
  • Количество излучателей (количество плоскостей измерения)
  • Продолжительность непрерывной работы

Точность измерений для ремонтных работ равная плюс-минус 0,2 мм на метр считается достаточной. Рабочая длина луча или максимальное удаление объекта 40-50 метров — более чем достаточное значение даже для владельцев просторных домов и квартир. Время работы прибора без подзарядки — величина важная только при условии отсутствия электроснабжения на объекте. Практически каждый прибор имеет возможность работы как от элементов питания, так и от сети.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

  1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
  2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
  3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптическийВариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
  2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Нивелирование

Данное понятие произошло от французского «nivèlement»- выравнивание. Эта процедура производится, когда необходимо определить разницу высот точек пространства. За «нулевую отметку» здесь могут приниматься, как определенные горизонтали, так и такие константы, как например, уровень мирового океана.

Без нивелирования местности не начинается ни одна серьезная стройка, ни один масштабный проект в архитектуре. На сегодня существует достаточное количество способов определения отклонение рельефа местности от определенной горизонтали:

  • Геометрическое — данный способ основан на принципах работы нивелиров или реек (об этом мы расскажем в данной статье более подробно);
  • Тригонометрическое нивелирование производится с помощью угломерных приборов (теодолитов или тахеометров);
  • Барометрическое — как известно, атмосферное давление сильно зависит от высоты расположения объектов. Вполне логично, что барометры при данном способе — главные помощники;
  • Гидростатическое — способ основан на свойстве воды находиться в сообщающихся сосудах на одном уровне;
  • Спутниковое — нивелирование основано на измерении времени прохождения отраженного сигнала;
  • Радиолокационное — способ, как и предыдущий ловит реакцию на преграду радиосигналов.

Под каждый вид нивелирования человечество предусмотрело конкретные приборы. Процесс их модернизации, повышения точности измерений и удобства использования продолжается и поныне.

Устройство и виды нивелиров

Чтобы понять, для чего нужен нивелир в строительстве или в условиях ремонта, стоит рассмотреть подробнее его устройство. Нивелиры бывают нескольких видов: лазерные, цифровые, оптические, гидростатические. Главная составная часть оптико-механического нивелирующего прибора – труба со специальной линзовой системой. Она вращается в горизонтальной плоскости и имеет возможность зрительно увеличивать объекты в двадцать и более раз. С помощью маховика осуществляется регулировка прибора по резкости изображения. Это происходит после прохождения светового луча через линзы. Также в конструкцию этого прибора входят:

  • коллиматор;
  • зеркальце круглого уровня;
  • штатив (держатель конструкции);
  • юстировочные винты круглого уровня;
  • горизонтальный лимб (используется для построения и замера углов);
  • круглый уровень;
  • микрометренные винты;
  • трегер (специальная подставка для основного нивелировочного узла – оптической трубы);
  • винты подъёмные и уровень пузырьковый (помогают точно калибровать прибор при использовании).

Дополнительно к нивелиру в комплекте обычно прилагается рейка с нанесёнными на неё отметками. Именно её держит вертикально на определённом расстоянии помощник геодезиста.

Конструкционные особенности оптического нивелираИсточник blogspot.com

Наиболее простым и бюджетным видом оптического нивелира остаётся устройство с одним или несколькими цилиндрическими уровнями. Автоматические нивелиры выполняют измерения более точно, но удобнее для применения на щебне и других неустойчивых поверхностях.

Принцип работы нивелира лазерного типа основан на действии лазер-луча. Обычное позиционное устройство этого вида используется в основном в закрытых помещениях для осуществления ремонтных работ. Причина: луч плохо виден на улице, особенно при ярком солнце. Если необходимо применить лазерное нивелировочное приспособление на стройке при дневном свете, используют прибор с зелёным, а не красным лучом или специальное ротационное приспособление, которое осуществляет постоянное вращение верхней части (угол работы составляет 360, а количество вращений – около шестисот оборотов в минуту), образуя более видимую лазерную горизонтальную отметку (линию).

Одна из разновидностей лазерных нивелиров – проекционные приборы, работающие путём обозначения видимой плоскости посредством призмы. Такие нивелир-устройства могут быть линейными, точечными, комбинированными. Проекционные нивелиры хорошо работают на дальности около ста метров. Ротационные устройства могут охватывать ещё большее пространство.

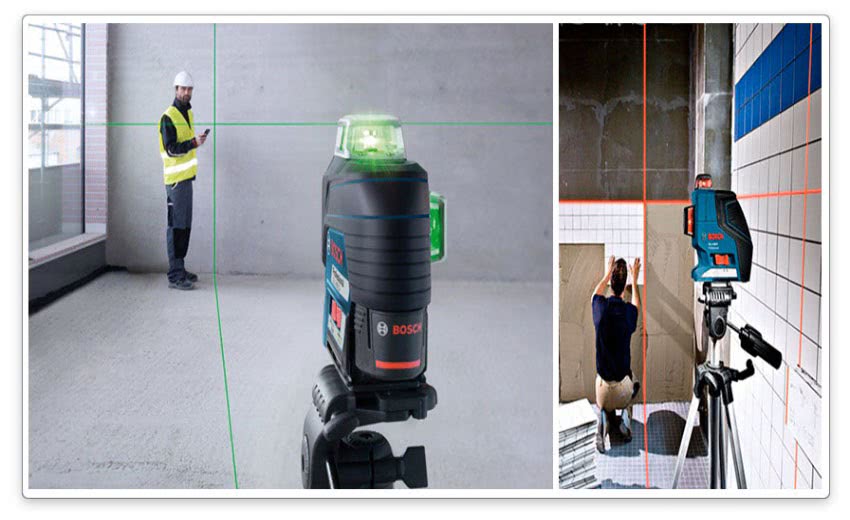

Лазерный прибор для нивелированияИсточник bosch-tools.com.ua

Ещё один современный тип нивелира – цифровой. Это оптико-механическое или лазерное устройство, которое выводит получаемые данные в готовом виде на специальный эквалайзер. Для этого такой нивелир оснащён памятью, процессором и позволяет осуществлять замеры без привлечения напарника.

Самым первым нивелиром является гидростатическое устройство. Оно представляет собой две ёмкости с жидкостью, соединённые между собой гибким шлангом. Такое простое приспособление работает благодаря физическому закону сообщающихся сосудов.

Плюсы и минусы лазерного нивелира

Самовыравнивание нивелира лазерного типа несовершенно. Подстраиваться аппарат начинает лишь при 5-6-градусном отклонении от плоскости.

До этого нужно выставить прибор на глаз. Проблемна и ограниченная дальность действия.  Классические гидроуровни хоть на километры вытягивай.

Последний минус – цена. Она ниже, чем на электронные модели, но значительно выше стоимость пузырьковых и гидравлических.

Из плюсов лазерных аппаратов на первое место ставят возможность определения уровня в труднодоступных местах. Луч света добирается в любой уголок.

Удобны и альтернативные варианты крепления. Кроме штатива и настенной площадки есть ремни, магнитные удерживатели. Можно и на саморезы прибор закрепить.

За счет крепежей и автоматической регулировки лазерный нивелиры не смещаются в процессе работы. Работа эта ведется в одиночестве. Точнее, в компании нет необходимости, что тоже удобно.

Дальность измерений, хоть и не максимальная среди уровней, тоже ставится лазерам в плюс. 400 метров, все же, солидный показатель.

К тому же, для многих нужд, особенно строительных километры ни к чему. А вот функциональность лазера кстати. Ценится возможность работы в разных плоскостях, с одним крестом или несколькими горизонталями и вертикалями.

Эффективность лазерного уровня в сумерках и темноте – тоже плюс. Порой, нет возможности проводить замеры днем, или они неудобны. В 40-градусную жару в открытом поле, к примеру, хочется перенести работы на вечер.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

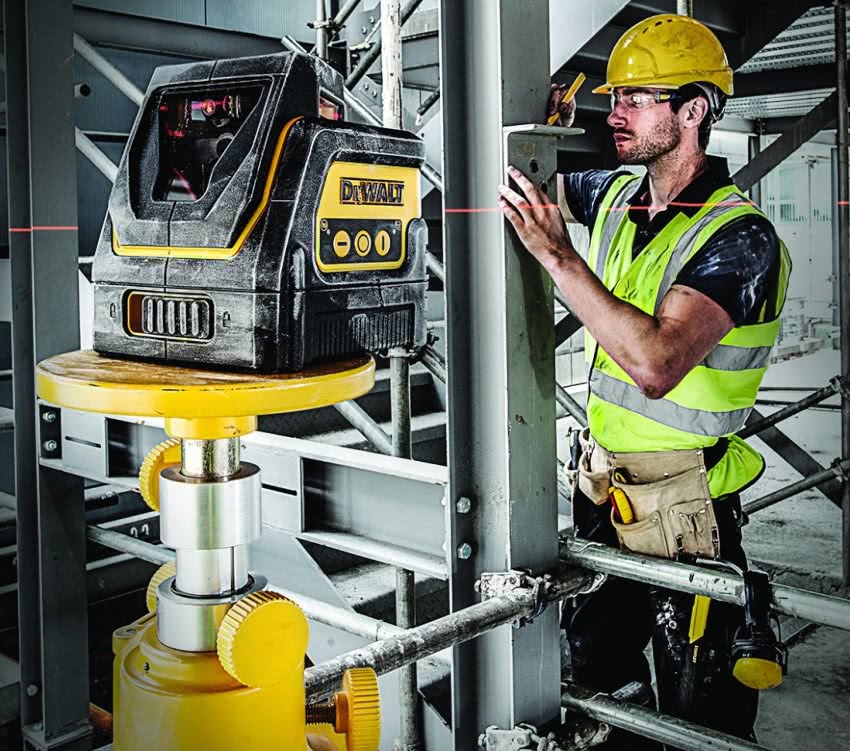

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

Что такое нивелир

Нивелир стал просто незаменимым измерительным инструментом на сегодняшнее время, и к тому же, универсальным в своём роде. Создавался он изначально для геодезистов, но в итоге получил широчайшее применение в строительстве и даже в военных целях.

С помощью нивелира, можно легко определить величину отклонения точки от условной плоскости. А поскольку на сегодняшнее время существуют различные виды нивелиров, то и функциональные возможности каждого из них существенно отличаются. Неизменными остаются лишь основные части нивелира — это ригельная труба и компенсатор наклона.

Виды нивелиров

На сегодняшнее время в продаже можно найти такие виды нивелиров:

Тригонометрические нивелиры — данный вид нивелиров имеет ещё одно название — теодолит. О том, что такое теодолит уже рассказывалось ранее в строительном журнале samastroyka.ru. Это геодезический прибор, использующий в своей работе наклонный луч относительно контрольной точки.

Геометрические нивелиры — работа которых основывается на излучении визирующего луча и измерении разницы положения двух точек.

Оптико-механические нивелиры — при работе с ними используются оптические трубы и градуированные рейки.

Гидростатические нивелиры — работающие по принципу уровня воды в сообщающихся сосудах.

Лазерные и цифровые нивелиры — при работе этих измерительных инструментов используется лазерный луч.

Как видно, бывают различные виды нивелиров, простые и сложные в работе, отличающиеся друг от друга своей функциональностью и возможностями. Поэтому, перед тем как пользоваться нивелиром следует досконально изучить информацию, касающуюся этого вопроса.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

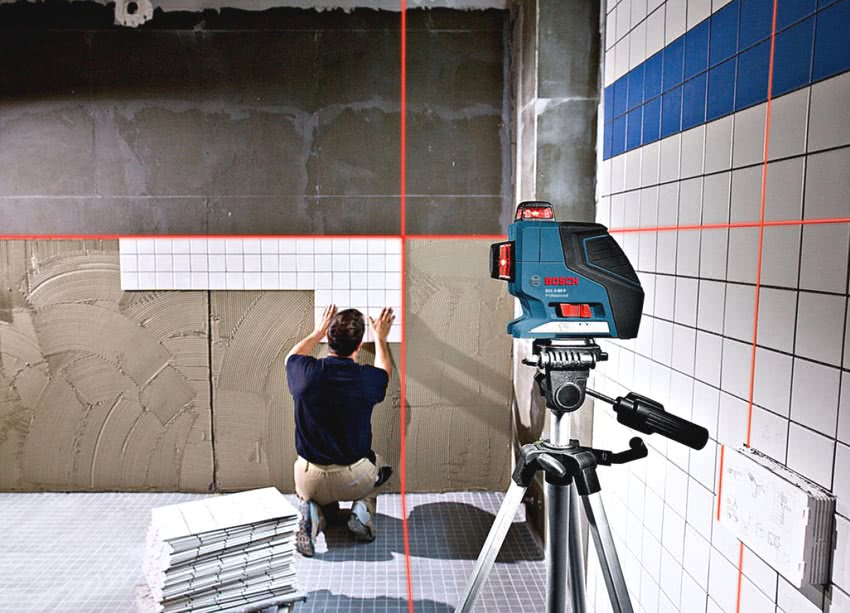

Применение при отделке кафельной плиткой — крестовая проекцияВключаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостейДалеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементыИ для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

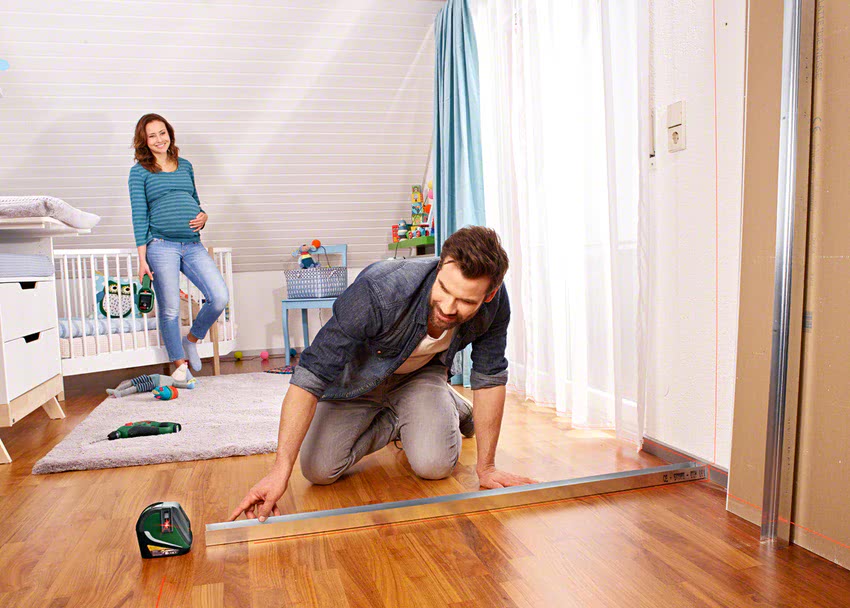

Устанавливаем мебель и встраиваем бытовую техникуНеровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещенийИмея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измеренийНепосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.
