Нижняя обвязка каркасного дома на столбчатом фундаменте

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

  • Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
  • Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
  • Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
  • Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Монтаж угловых и неугловых стоек

Рисунок 7 – Схема вырубки бруса.

Устанавливают угловые стойки каркаса дома своими руками.

  1. Если брус нижней обвязки соединяли на углах анкером или гвоздями, то угловую стойку крепят стальными уголками. Для этого берут усиленные уголки.
  2. Если для соединения брусьев на углах был выбран способ с нагелем, то останутся вертикальные выпуски деревянных нагелей в 8-10 см. Теперь на эти нагеля надевают угловые стойки.

Для этого сверлят в нижнем торце стойки отверстие диаметром примерно 20 мм (зависит от диаметра нагеля). Каждую угловую стойку надевают на нагель и закрепляют временными укосинами, которые нужны и при креплении стальными уголками угловой стойки.

Монтаж неугловых стоек

Есть два варианта крепления стоек:

  1. Крепить стойки методом вырубки (врубка на пол бруса или полная врубка).
  2. Крепить стальными оцинкованными уголками (примерно 2 мм толщина).

Крепление уголками лучше всего производить оцинкованными саморезами, но можно брать и черные неоцинкованные.

Для крепления стоек методом вырубки на брус нижней обвязки наносят разметку и делают пазы по размеру стойки (глубина 30-50% от высоты бруса). К примеру, если высота бруса 100 мм, делают вырубку глубиной в 30-50 мм (см. Рис. 7).

Рисунок 8 -Временное закрепление каркаса длинными укосами.

Независимо от способа крепления неугловых стоек их нужно раскрепить временными укосинами. Устанавливать можно длинную укосину на несколько стоек одновременно или же 2 короткие укосины на каждую стойку.

Временное закрепление каркаса длинными укосами. (Рис. 8.)

Если заранее не была сделана раскладка каркаса для всех стен, то есть планировалось работать без чертежей, надо учитывать на данном этапе, что шаг стоек в местах дверных и оконных проемов может быть другим. Поэтому все-таки следует набросать все основные элементы и стены, естественно, с размерами.

Высота вертикальной стойки при креплении уголками равна высоте этажа. А при креплении методом врубки она должна быть выше на 2 глубины вырубки.

Брусья верхней обвязки на углах тоже стыкуются при помощи вырубки.

Брус верхней обвязки крепится к вертикальным стойкам таким же образом, который был выбран для крепления стоек к нижней обвязке (стальные уголки или вырубка).

Варианты обвязки винтовых свай швеллером

Первый — это приваривание швеллера внакладку. Приваривается швеллер непосредственно к самим сваям с длинной стороны конструкции. Если длина сваи превышает длину в 4 метра, то швеллеры необходимо сварить между друг с другом. После этого начинается установка поперечного швеллера. Его нужно приварить к продольному швеллеру. Благодаря этому, конструкция становится надежнее и крепче, ее можно использовать на песке и насыпном грунте, при установке пирсов и мостков, без каких-либо опасений. Второй вариант — приваривание уголка или швеллера крестом — накрест. Для правильной обвязки, к верхнему концу первой сваи приваривается край одного швеллера, а к нижнему концу второй сваи, край второго. После всех проделанных манипуляций у вас должно получиться что-то схожее с «зигзагом», обвязывающим все сваи.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома

Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию

Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу

Это дает возможность подправлять положение сторон по мере необходимости, что очень важно

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

Устройство обвязки и материалы

Для нижней обвязки чаще всего используют деревянный брус с сечением 15 на 15 или 20 на 20 см. Величину сечения можно вычислить при помощи расчетов

Стоит принять во внимание один совет – размер сечения не должен быть меньше толщины стены

Обвязка может быть сделана из металла или дерева. В большинстве случаев для каркасных домов отдают предпочтение второму варианту. Металлический ростверк не пользуется популярностью по следующим причинам:

  • Большой вес стальных элементов обвязки создает большую нагрузку на основание дома. При использовании металлических элементов нужен более прочный фундамент.
  • Большая масса металлического ростверка усложняет монтаж.
  • Сталь стоит намного дороже дерева.

Стоит отметить, что нежелательно комбинировать металл с деревянными элементами. Эти материалы обладают совершенно разными физическими свойствами.

Обвязка фундамента каркасного дома не требуется в следующих ситуациях:

  • Панельно-каркасное строительство.
  • Возведение домов по канадско-финской технологии.

Выполнение расчетов нагрузки

Для расчетов весовой, других нагрузок на сваи лучше обратиться к мастеру. Он организует необходимое геологическое исследование почвы на участке. Позволит выяснить глубину, на которую нужно ввинчивать сваи.

Если тип грунта, глубина нужного для винтовых свай слоя известна — можно сделать расчеты самостоятельно:

  1. Подсчитывается примерный вес будущего здания (суммируется вес элементов, обстановки с 20-25% запасом)
  2. К полученной сумме прибавляется коэффициент снеговой, ветровой нагрузок (они различаются для регионов, берутся из местных снипов)
  3. По плану здания подсчитывается число внешних углов, внутренних пересечений несущих, обычных стен
  4. Высчитывается общий периметр внешних, внутренних стен — делится на 2.5
  5. Результат из п.п 3 складывается с результатом из п.п 4 — число потребных свай
  6. Число из п.п 2 делят на общее число свай, выясняют по каталогу модель винтовой сваи, подходящей в данном случае
  7. Винтовые сваи имеют вес, оказывают давление на грунт, нужно найти общий вес, разделить на максимальный для выбранного типа в п.п. 6. Станет известно количество дополнительных свай. Их равномерно распределяют по периметру.

Головная часть с винтом

Обвязка свайного фундамента

Ростверк связывает между собой все сваи Данный тип основания имеет множество больших преимуществ, главными из которых можно считать огромный срок эксплуатации и надежность. Главным условием для отличных прочностных показателей является правильная обвязка винтового фундамента брусом.

Ростверком называют перекрытие, связывающее все сваи основания, закрученные по всему фундаменту. При возведении здания на столбы без обвязки конструкция не будет монолитной, опоры будут испытывать разнообразные усилия со стороны стен сооружения, поэтому со временем основание начнет разрушаться.

Ростверк надежно скрепляет все столбы в монолитную систему. Сваи, погруженные в почву, получают дополнительное сопротивление к давлению из грунта, отлично справляются с движением слоев почвы, пучению и другими воздействиями.

Укладка и крепление нижней обвязки

Каждый вид фундамента (свайно-ростверковый, ленточный, винтовой, монолитный) состоит из нескольких составляющих элементов, которые находятся через промежутки. Обвязка столбчатого фундамента служит для объединения его дробных элементов, делая их цельным элементом. Методы укладки обвязки разнообразные: резьбовой, сварной, с помощью хомутов.

После заливки любого вида фундамента начинаются обвязочные работы:

  • Первым и важным этапом является проверка на присутствие неровностей на основании. При их наличии от них нужно избавиться с помощью цементного раствора. Если неровности до 3-х см, то их можно оставить.
  • Укладка слоя гидроизоляции производится посредством рубероида и мастики.
  • Обвязывание нужно начинать с углов основания. Сначала производится собирание конструкции для первого угла, являющегося началом обвязывания. Строительный треугольник поможет определить правильно ли ведется работа.

Угол обвязки каркасного домаИсточник stroystory.ru

  • Укладка досок. Размещение стыков по углам делается в двух вариантах: в «лапу» или «в пол». Перед фиксацией главных узлов конструкции, диагональные и угловые стороны выводятся очень ровно. Укрепляются они при помощи гвоздей (не менее 150 мм).
  • Перед фиксацией главных узлов конструкции диагональные и угловые стороны выводятся очень ровно. Закрепляются они при помощи гвоздей (не меньше 150 мм). Промежуток от кромки – 2 см и больше.

Перед обвязыванием необходима гидроизоляция фундамента.

Способы монтажа лаг на бетонный пол

Монтажные работы заключаются в укладке деревянных брусьев на сборные или монолитные железобетонные основания.

Важным условием качественного выполнения работ является правильный выбор крепежа и соблюдение технологической схемы расстановки лаг на поверхности основания:

  1. Брус следует устанавливать поперек линии света из окон, параллельно оконному или дверному проему. Между стенами и профилем необходимо оставлять зазор шириной 25-30 мм.
  2. Если нужна звукоизоляция, то подложку под лаги укладывают сплошной полосой по всей длине, без разрывов.
  3. Монтажные отверстия и швы между сборными элементами нужно заполнить цементно-песчаным раствором марки не ниже М150.
  4. Лаги должны касаться поверхности плит перекрытия без зазоров. Пустоты между брусом и основанием рекомендуется забивать мелким песком или заполнять монтажной пеной.
  5. Минимальная длина сращиваемых брусков должна быть ≥ 2 м. Короткие профили следует соединять между собой торцами друг к другу в любом месте комнаты со смещением швов в параллельных лагах на 0,5 м.
  6. В дверных проемах смежных помещений необходимо положить уширенный брус, выступающий за перегородку на 50 мм с обеих сторон. Это делается для того, чтобы финишное покрытие в разных комнатах опиралось на одно и то же основание.
  7. Горизонтальный уровень укладки профилей проверяется двухметровым реечным инструментом.
  8. Перед устройством чистового настила пространство под полом очищают от щепы, стружек и мусора.

Крепление на саморезы

В лагах высверливают сквозные отверстия размером на 0,5-1,5 мм меньше диаметра шурупа. В плите перекрытия с помощью перфоратора бурят отверстия под пробки. Затем в бетонный пол вставляют капроновый дюбель и укладывают профиль. Проверяют соосность отверстий и вкручивают саморез. Горизонтальный уровень лаги регулируют крепежом и подложками, ослабляя или затягивая соединение.

Крепление анкерами

Анкеры обеспечивают более прочное крепление, чем дюбель-гвоздь или шурупы. Принцип установки приспособлений такой же, что и у саморезов, но вместо капронового дюбеля в основание вставляется распорная металлическая втулка. Оптимальный диаметр крепежа — 6-10 мм, длина — 50-150 мм. Благодаря высокой плотности соединения на 1 м бруса достаточно одного анкера.

Крепление лаг на металлический уголок

Профиль крепят любой стороной к основанию пола с помощью дюбеля или анкера. Лагу укладывают в полость уголка и прикручивают шурупом. Расстояние между креплениями зависит от длины комнаты и должно составлять 35-50 мм.

Эту же процедуру можно проделать с помощью металлических перфорированных кронштейнов. В этом случае брус будет охвачен с двух сторон полками приспособления.

Регулируемые лаги

Регулируемый крепеж для основания пола может быть 4 видов:

  • пластиковые опоры (столбики);
  • шпильки с гайкой и шайбой;
  • полимерный болт-стойка;
  • резьбовые втулки.

Наиболее удобны конструкции заводского изготовления со сквозными нарезными муфтами, которые могут быть следующих размеров:

  • 0,45 х 0,45 х 2,0 м;
  • 0,45 х 0,70 х 2,0 м;
  • 0,45 х 120 х 2,0 м.

Они поставляются с резьбовыми стойками для корректировки уровня подъема профиля и дюбелями для крепления болтов-стоек на основание.

  1. Перед установкой конструкции в отверстия в профиле вкручивают пластмассовые болты-стойки, на которые будут опираться лаги.
  2. Брусья необходимо размещать параллельно друг другу с шагом 350-375 мм.
  3. Затем в бетонном основании высверливают отверстия под монтаж вертикальных соединений. В это место через стойку наживляют дюбель-гвоздь.
  4. С помощью специального ключа, вращая влево и вправо стойку крепления, регулируют горизонтальный уровень лаги.
  5. Дюбель-гвоздь забивают до упора, проверяют надежность соединения и переходят к следующему профилю.

Основные виды стропил

В современном строительстве различают два вида стропил:

  1. Висячие.
  2. Наслонные.

Рассмотрим их устройство.

Стропила висячие опираются на крайние две опоры. Зачастую в виде опор выступают стены постройки. Никаких промежуточных опор здесь нет.

Виды стропил

Поэтому такая конструкция мало того, что работает на изгиб и  сжатие, так еще и производит распирающее горизонтальное усилие, впоследствии такая нагрузка передается на стены.

Данное усилие помогает значительно уменьшить затяжку – она соединяет стропильные ноги. Обычно затяжка находится у основания стропил и, как правило, выполняет функцию балки перекрытия.

При возведении крыши мансардного типа такой вариант применяется чаще всего.

Стропила наслонные устанавливают в тех зданиях, где есть промежуточные столбчатые опоры или дополнительная средняя стена. На наружные стены дома опираются концы наслонных стропил, а на опору или внутреннюю стену – опирается их средняя часть.

Как результат: все элементы наслонных стропил работают в качестве балок только на изгиб. Имея одинаковую ширину крыши дома, наслонная конструкция намного легче, чем другие конструкции. Таким образом, нагрузка на постройку уменьшается в разы.

Небольшой совет: в том случае, когда будете устанавливать единую кровельную конструкцию над несколькими пролетами, чередуйте наслонные и висячие стропильные фермы. В тех местах, где есть промежуточные опоры, примените наслонные стропила, где таких опор нет – висячие.

Чаще всего стропила опираются на стропильный брус – его еще называют опорным брусом или мауэрлатом. Если дом деревянный, то мауэрлатом является верхний брус или бревно (венец сруба).

В домах, построенных из блоков или кирпича, мауэрлат устанавливают специально. Это может быть  деревянный брус, который устанавливают на уровне внутренней поверхности стены (заподлицо). С наружной стороны мауэрлат ограждают выступом из блоков или кирпича.

Влияет ли фундамент? Подготовка фундамента

Нижняя обвязка во многом зависит от качества выполнения фундамента. Поэтому перед выполнением работ с брусом, следует проверить геометрию. Перепад фундамента, как мы уже писали ранее, должен быть не более 1 см. Также стоит проверить углы, они должны быть ровно 90 градусов. Перекос в ту или иную сторону усложнит монтаж каркаса дома.

Перед обвязкой необходимо произвести гидроизоляцию фундамента. Проще всего использовать рубероид, который крепится с помощью мастики. В Америки и Финляндии иногда кроме гидроизоляции кладут слой .

Фундамент должен быть подготовлен к будущей работе с обвязкой еще на этапе заливки. Когда он начинает затвердевать, необходимо притопить в нем анкерные болты или деревянный пробки, с помощью которых брус или доски будут прикреплены к основанию дома.

Кроме того, если ранее были замечены какие-то перекосы, их необходимо выровнять. Если высота фундамента скачет, используйте цементную смесь для выравнивания поверхности. Если древесина для обвязки не идеально ровная и образуются зазоры, в эти места можно подложить обработанные битумом или смолами щепы.

Только после устранения всех перекосов и ошибок можно приступать к нижней обвязке.

Варианты обвязки

Обвязка свай брусом

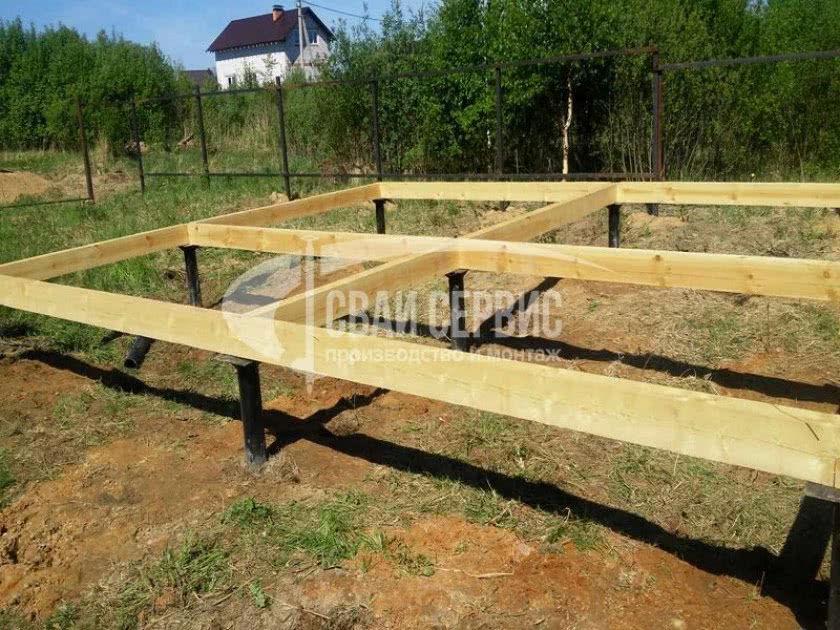

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

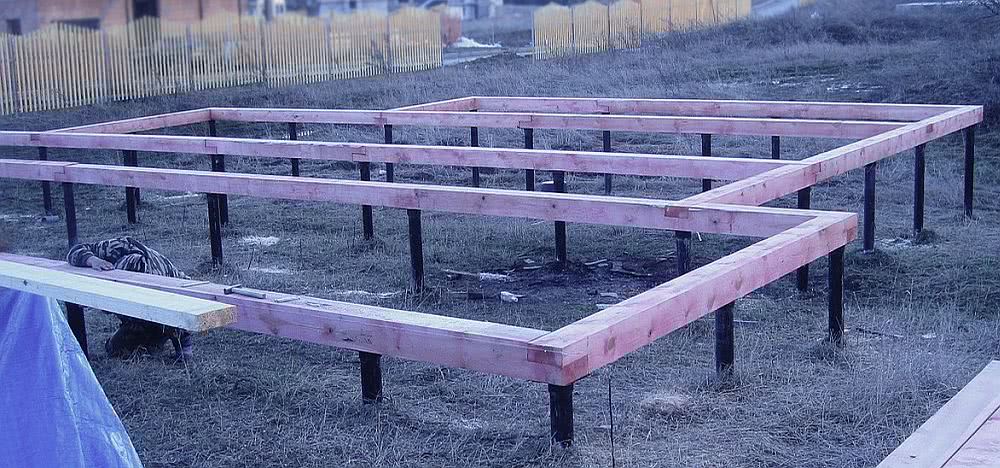

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

    На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

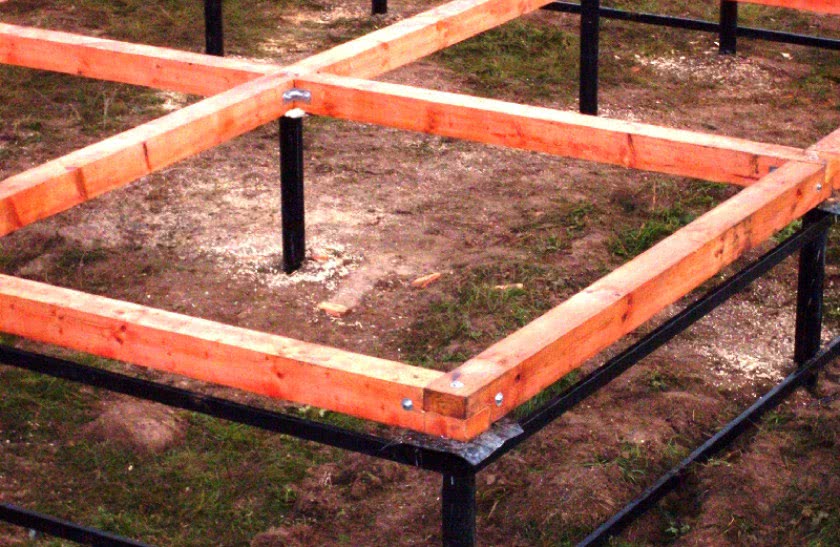

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

    Готовая деревянная опалубка на бетонных сваях.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Как правильно установить окна в стене из бруса

Если проем в стене был сделан в черновом варианте (см. выше), то установку окна начинают с выпиливания проема под нужный размер. Для этого по границе пропила набивают рейку, поз.2 на рисунке, и цепной пилой  по краю рейки отпиливают брусья.

Правильная установка окна в стене из бруса. 1 — стена; 2 — рейка; 3 — наличник; 4 — окно; 5 — коробка окна; 6 — брус стены над окном; 7 — межвенцовый утеплитель; 8 — усадочный зазор над окном и колодой; 9 — оконные рамы; 10 — брус стены (простенка); 11 — колода; 12 — гвоздь.

Затем дисковой пилой на торцах брусьев стены (простенка) вырезают шипы. На шипы, , насаживают пазом колоду, Стыки уплотняют утеплителем. Колоду прибивают к брусу стены гвоздями, забиваемыми под углом, поз. 12. Так гвозди не будут препятствовать усадке сруба.

В подготовленный таким образом проем вставляют оконную коробку, которую крепят к колоде саморезами. Над оконной коробкой обязательно оставляют зазор, поз.8, для компенсации усадки сруба. Величина зазора 5-7 см. Зазор заполняют мягким утепляющим материалом.

Компенсационный зазор необходимо оставлять и над верхним торцом колоды.

Аналогичным образом готовят проемы и вставляют в стены из бруса двери.

После окончания сборки первого этажа дома, сруб перекрывают балками межэтажного или чердачного (если строение одноэтажное) перекрытия.

Деревянные балки чердачного перекрытия могут быть конструктивным элементом стропильной системы крыши. А могут выполнять и самостоятельную функцию.

На следующей странице описана конструкция ломанной крыши дома из бруса, где балки перекрытия этажа одновременно служат и элементом силового каркаса мансардной крыши.

Посмотрите видеоклип, в котором довольно подробно рассказывается и показывается технология монтажа сруба из строительного бруса.

Еще статьи на эту тему:⇒ Правильный жилой дом из строительного бруса ⇒ Ломанная крыша дома из бруса с мансардой ⇒ Утепление фасада дома из бруса минватой

Еще статьи на эту тему
