Способы оконцевания жил кабелей и проводов с помощью наконечников

Оглавление

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Важно знать

Первое, о чем хотелось бы рассказать – в чем важность оконцевания жил проводов и кабелей специальным инструментом и для чего вообще нужно обжимать проводники наконечниками

Наверняка Вы обращали внимание на то, как подсоединяется шина заземления к корпусу распределительного щитка. Желто-зеленый провод крепится с обеих сторон винтовым соединением через специальный наконечник, как показано на фото ниже. Не так давно вместо такого наконечника жила просто загибалась кольцом с помощью пассатижей и затягивалась винтом

Некоторые горе-электрики просто вставляли жилу между винтом и пластиной и тщательно зажимали отверткой. Делать так категорически запрещается, т.к. при таком способе оконцевания жил возрастает переходное сопротивление, в результате чего можно увидеть оплавленную изоляцию кабеля, которая может повлечь за собой короткое замыкание в проводке либо более тяжкие последствия – возникновение пожара в доме

Не так давно вместо такого наконечника жила просто загибалась кольцом с помощью пассатижей и затягивалась винтом. Некоторые горе-электрики просто вставляли жилу между винтом и пластиной и тщательно зажимали отверткой. Делать так категорически запрещается, т.к. при таком способе оконцевания жил возрастает переходное сопротивление, в результате чего можно увидеть оплавленную изоляцию кабеля, которая может повлечь за собой короткое замыкание в проводке либо более тяжкие последствия – возникновение пожара в доме.

Еще одно очень неблагоприятное последствие при неблагополучном креплении жил – отгорание нуля при высоких токовых нагрузках. О последствиях отогорания нулевого провода Вы можете узнать в соответствующей статье!

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

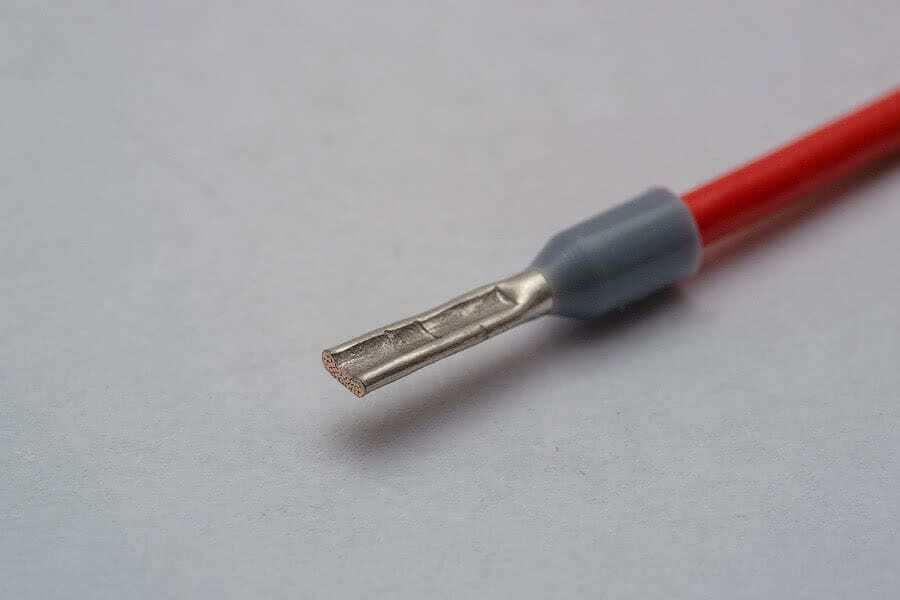

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

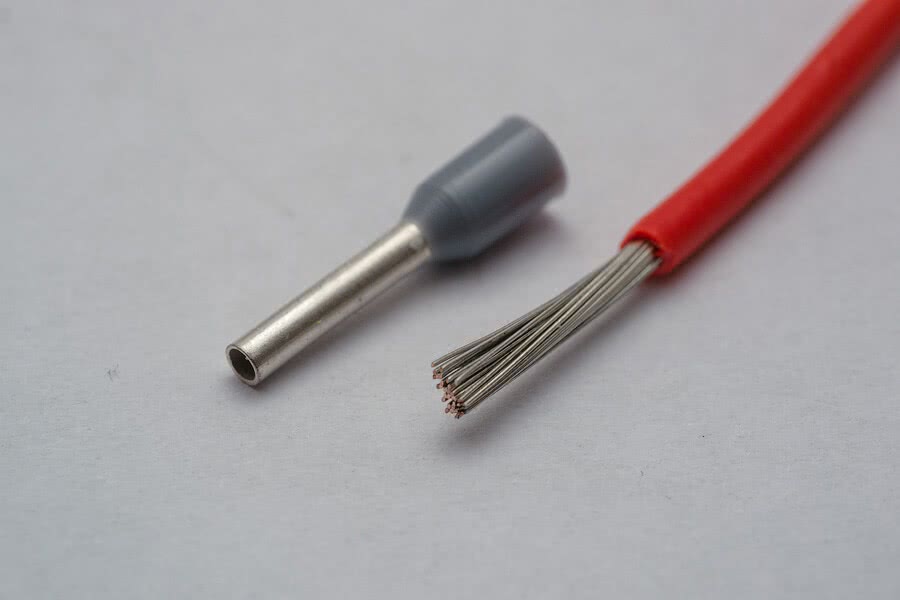

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

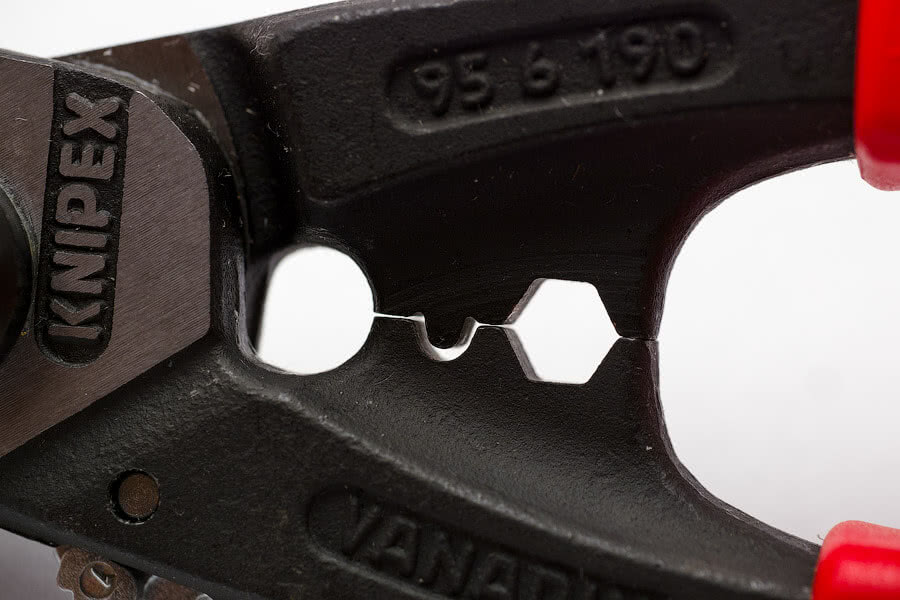

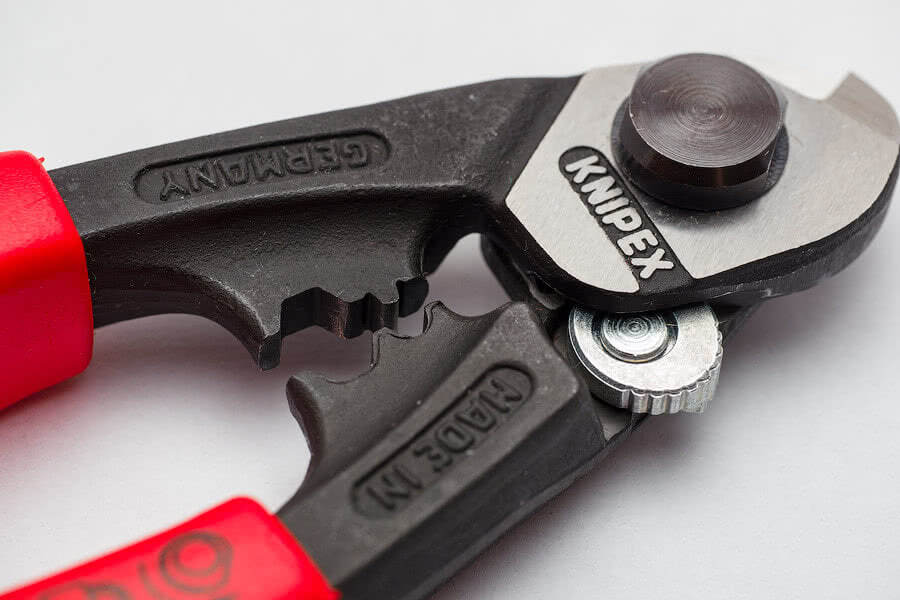

Инструмент для опрессовки наконечников

Как видите типов наконечников не так много, а вот устройства, позволяющие запрессовать нужный размер жилы различаются по сечению кабеля, который можно ими обжать или запресовать. В основном это два типа устройств, которые позволят справиться вам с большинством задач по опрессовке.

Первый – это пресс-клещи для обжима кабельных наконечников сечением жилы от 0,5 до 6 мм2, некоторые модели от 1,5 до 10 мм2.

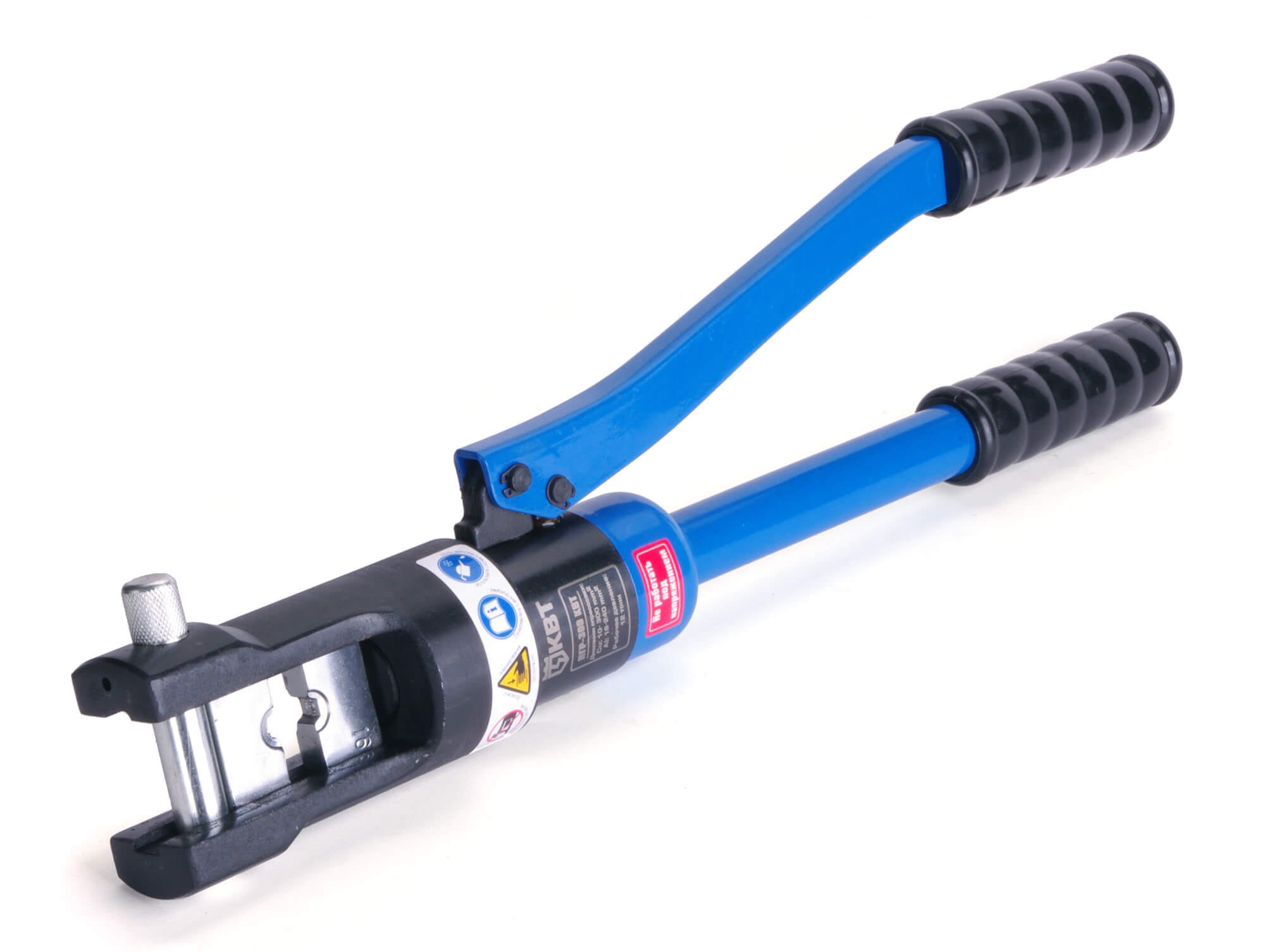

Второй же пресс матричный гидравлический для обжима наконечников от 4 до 1000 мм2, который позволяет обжимать не только наконечники, но и соединять жилы трубчатыми гильзами.

Приведу примеры пресс-клещей первого типа, чтобы вам было проще понять какой инструмент нужен для вашей операции с жилами кабеля.

Технические характеристики кримпера для обжима неизолированных медных наконечников и гильз сечением от 0,25 до 10 мм2

  • Типы наконечников и гильз: ТМЛ, ТМЛс, ТМ, ТМЛ (DIN), ГМЛ
  • Четырехпозиционная матрица
  • Профиль обжима: клиновидный
  • Усиленный трехшарнирный рычажный механизм
  • Материал корпуса: качественная 3-х миллиметровая сталь
  • Обработка поверхности: воронение
  • Вес: 620 г
  • Длина: 260 мм

Технические характеристики кримпера для обжима изолированных и неизолированных штыревых втулочных наконечников сечением от 0,25 до 6 мм2

  • Типы наконечников: НШВИ, НШВИ(GLW), НШВ
  • Шестипозиционная матрица
  • Профиль обжима: трапециевидный
  • Материал корпуса: легкий, высокопрочный алюминиевый сплав, применяемый в авиационной и космической промышленности
  • Немагнитный, искробезопасный корпус
  • Обработка поверхности: электролитическое анодирование
  • Вес: 290 г
  • Длина: 225 мм

Характеристики кримпера для обжима изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами и сечением от 0,25 до 6 мм2

  • Опрессовка изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами
  • Типы наконечников: НКИ, ВНКИ, НВИ, НИК, НШПИ, НШКИ, ВРПИ-П, ВРПИ-М, ГСИ-П
  • Трехпозиционная матрица
  • Профиль обжима: овальный, двухконтурный
  • Усиленная стальная конструкция, надежная механика
  • Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки
  • Вес: 540 г
  • Длина: 220 мм

Рассматривая пресс второго типа, мы возвращаемся к вопросу оконцевания алюминиевых жил, которые также поддаются обжатию для создания надёжного механического и электрического контакта в цепи. Ниже на фото изображен пресс ручной гидравлический.

Названия пресса для обжима кабельных наконечников вы можете встретить на просторах интернета как пресс-клещи (ручные), пресс гидравлический или механический со сменными матрицами.

Изолирование соединения.

После соединения токопроводящих жил или окольцевания изолируют места соединений. Изолирование выполняют лентами кабельной бумаги, сматываемой с роликов или рулонов. Ролики и рулоны доставляют с кабельного завода в запаянных металлических банках, заполненных маслоканифольным составом. Токопроводящую жилу между соединительной гильзой и бумажной заводской изоляцией обматывают лентой с бумажного ролика или пряжей. Пряжу также доставляют в банках, запаянных и заполненных маслоканифольным составом.
Перед употреблением пряжу, бумажные ролики или рулоны подогревают до 70—80 °С в специальном разогревателе или в ведре с трансформаторным маслом. В герметически закрытых заводских банках разогревать комплекты не допускается из-за опасности взрыва. Также не допускается разогревание банок на жаровне, пламени газовой горелки или паяльной лампы, так как возможна порча пряжи и особенно бумаги. Ролики и пряжу вынимают из банок чистыми металлическими крючками. Лентами, сматываемыми с бумажных роликов, выравнивают изоляцию на жиле до размеров заводской, т .е. бумажными лентами заполняют пространство между ступенями изоляции на жилах, если наружный диаметр соединительной гильзы меньше, чем диаметр жилы. Если диаметр гильзы больше диаметра жилы, при помощи лент с бумажных роликов на участке, равном ширине бумажного рулона, наматывают изоляцию так, чтобы она была цилиндрической и в концах обмотки плавно переходила на жилу в виде сигары,
Бумажную ленту роликов и рулонов накладывают на место соединения жил плотно и ровно, с тем чтобы под слоями не оказалось воздушных промежутков, которые могут привести к пробою изоляции кабеля. Намотку первого слоя ленты производят, начиная с левого торца заводской бумажной изоляции. Затем выполняют поворот и наматывают второй слой ленты в обратном направлении. Чтобы при повороте на ленте не образовалась складка, на ней делают вырез на половину длины ленты длиной 100—200 мм. Если бумага при па- мотке легла неплотно, ее удаляют и делают намотку новой бумагой. При подмотке роликами поверхность изолируемых жил периодически прошпаривают разогретой массой МП-1. После обмотки жил рулонами жилы сжимают и обматывают в несколько слоев лентами с ролика шириной 50 мм, а затем перевязывают хлопчатобумажной пряжей, взятой из банки.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Принцип работы опрессовщика проводов

Опрессовка осуществляется двумя способами: сплошное обжатие и местное вдавливание.

Для обжима применяется алюминиевый или медный провод. На основании этого должна использоваться гильза, изготовленная из алюминия или меди. Также существует медно-алюминиевая или соединительная трубка для жил из разных материалов.

Алюминиевый кабель с течением времени образует окислительную пленку, по этой причине гильза должна тщательно зачищаться и обрабатываться специальным составом. Для защиты материала от окисления чаще всего используют кварцевазелиновую пасту. Медный провод также нужно обрабатывать специальными составами. Благодаря им уменьшается вероятность повреждения жилы провода при опрессовке, а также уменьшается сила трения.

Многопроволочные жилы выравнивают и складывают таким образом, чтобы они легко входили в гильзу. В патрон вставляется кабель до самого упора. Соединять элементы нужно не на месте стыка, а с небольшим заводом.

Должны быть использованы гильзы, которые предназначены и рассчитаны под суммарное сечение обжимаемых жил. Если применяется пресс с местным (точечным) вдавливанием, равномерно вдоль всей длины делают 2-3 прожилки, это необходимо для надежного и качественного электрического контакта, а также обеспечения механической прочности в месте соединения. При использовании квадратных матриц или гексагональных стоит руководствоваться теми же правилами.

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. При этом количество точек опрессовки зависит от конструкции обжимного инструмента. Если опрессовка производится с помощью матрицы с точечным контактом – прожимайте наконечники в 2 и более местах, распределенных по длине. Если опрессуемая часть наконечника сопоставима с шириной вдавливания после опрессовки – то достаточно одной точки. Гильзы обжимают не меньше чем двумя вдавливаниями, по одному с каждой стороны для удержания каждого из проводников. Вообще количество точек опрессовки зависит от ширины «губок» матрицы обжимного инструмента.

Это нужно для лучшего контакта, минимального переходного сопротивления и механической прочности. Простыми словами – в этом случае у вас не выскочит проводник из наконечника или гильзы.

Обращайте внимания на рекомендации, приведенные в инструкции или приложении к кримперу (обжимке, пресс-клещам), относительно работы с наконечниками разных диаметров или сечений.

Правила и технология оконцевания и опрессовки жил описана в следующих документах:

  • ВСН 139-80
  • И1.09-10

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

Также можно обойтись без так называемых клещей — вручную расплющить втулку молотком либо пассатижами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил, а еще лучше кримпер (специальная обжимка). О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность испортить гильзу или наконечник, просто порвав его металл. Помимо этого существуют специальные наконечники под пайку

В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

  1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
  2. Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Как оконцевать кабеля

На самом деле оконцевать провода не составит никакого труда. Достаточно взять специальный инструмент, надеть на провод наконечник и обжать прессом. Для надежности стоит сделать опресовку несколько раз, так контакты будут более надежными, а сопротивление меньше.

Если у вас нет специального инструмента, не спешите его покупать. Существует еще инструмент для снятия изоляции, который практически всегда включает в себя пресс. Выглядит все следующим образом.

Если отсутствуют все специальные приспособления, тогда можно немного помучаться и взять обычные пассатижи. Надеваем наконечник на провод, и с помощью пассатижей зажимаем провод несколько раз. Здесь все можно описать в два этапа:

  • Надеваем наконечник на провод.
  • Зажимаем.

Распространенные виды наконечников

В электромонтажной практике встречаются десятки видов соединителей. Такое разнообразие обусловлено широким списком используемых проводов. Под каждый тип кабеля подбирается свой наконечник. Он должен соответствовать по материалу и сечению токоведущей жилы.

Медные наконечники ТМ

Производятся из цельнотянутой трубки. На это указывает буква — Т. Трубка сделана из меди — М. Полная маркировка выглядит следующим образом ТМ 35-10-9. Здесь:

  • Т — трубка;
  • М — медная;
  • 35 — сечение кабеля, для которого предназначен этот наконечник, кв. мм;
  • 10 — диаметр (марка) крепежного винта, мм;
  • 9 — диаметр хвостовика, то есть отверстия, в которое вставляется жила кабеля.

Если размеры позволяют, модель наконечника указывается на его поверхности. Если он слишком мал, то на корпусе изделия отштамповывается номинальное сечение подключаемого кабеля. Например, цифра «4» рядом с крепежным отверстием означает, что в наконечник следует вставлять жилу сечением 4 кв. мм.

Медные с лужением ТМЛ

Медь — хороший проводник электрического тока. Однако часто на наконечниках ТМ встречается зеленоватый налет. Это слой оксида меди, который никуда не годится для надежной передачи тока. Для борьбы с этим явлением наконечники дополнительно покрываются защитным антикоррозионным покрытием из олова. В результате получается изделие здесь обозначает лужение. В остальном же маркировки ТМ и ТМЛ схожи.


Наконечники для провода луженые

Защитный слой препятствует окислению медного наконечника. Поэтому его допустимо применять в более влажных помещениях. За счет повышенной надежности ТМЛ пригоден для подключения ответственных потребителей электроэнергии.

Медные луженые с контрольным окном ТМЛ (о)

Перед установкой токоведущей жилы в наконечник с нее снимается защитный слой изоляции. При этом имеется пара тонкостей:

  1. Зачищенная жила должна полностью войти в трубку и упереться в ее окончание. В полости наконечника не должно остаться пустоты.
  2. Кабель должен зачищаться на минимальную длину. Чтобы у хвостовика наконечника не осталось оголенного участка провода без изоляции.

Алюминиевые наконечники ТА

Данный тип соединителей изготовлен из алюминиевой трубки. На это указывает буква «А». Наконечники ТА предназначены для ответвления алюминиевых проводов от аналогичных по материалу токоведущих шин.

ТА отличаются продолжительным сроком службы. Алюминий обладает повышенной устойчивостью к влаге из воздуха и практически не разрушается от нее. Такой материал в несколько раз дешевле меди, поэтому подчас люди выбирают именно алюминиевые крепежи.


Кабельные наконечники алюминиевые

ТА выпускаются для проводов сечением от 16 кв. мм и выше. А также они требуют использования кварц-вазелиновой смазки для дополнительной защиты поверхности.

Медно-алюминиевые ТАМ

В строении этих соединителей применяются два металла: медь и алюминий. Они соединяются между собой посредством фрикционной диффузии. Один металл проникает в другой на молекулярном уровне. Поэтому удается избежать высокого переходного сопротивления.

Прочие типы наконечников

Перечисленных типов крепежей недостаточно для выполнения всех электротехнических задач. Поэтому на практике часто встречаются и другие типы наконечников:

  1. ПМ — кабельные наконечники под пайку. Их изготавливают из листовой меди марки М1. Помимо пайки данный тип наконечника пригоден и для опрессовки. Выпускаются для кабелей сечением от 2,5 до 240 кв. мм.
  2. НШП — штифтовой плоский. Используется для подключения медных кабелей. Выполнен из меди. Основное назначение — подключение проводки к автоматическим выключателям. Внутри имеет кольцевые насечки для улучшения контакта с токоведущей жилой.
  3. НШВ — штыревой втулочный. Распространены в современном оборудовании. Выполнены из электротехнической меди с защитным покрытием. Используются для подключения многожильных медных проводов сечением от 0,25 до 150 кв. мм.
  4. НШВИ — штыревой втулочный изолированный. Оснащены дополнительной изолирующей юбкой из пластика.

Где применяются и что будет, если не использовать втулочные наконечники?

Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.

Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.

Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.

Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.

Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.

Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.

В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.

Разбор частей речи

Далее давайте разберем морфологические признаки каждой из частей речи русского языка на примерах. Согласно лингвистике русского языка, выделяют три группы из 10 частей речи, по общим признакам:

1. Самостоятельные части речи:

  • существительные (см. морфологические нормы сущ. );
  • глаголы:
    • причастия;
    • деепричастия;
  • прилагательные;
  • числительные;
  • местоимения;
  • наречия;

2. Служебные части речи:

3. Междометия.

Ни в одну из классификаций (по морфологической системе) русского языка не попадают:

  • слова да и нет, в случае, если они выступают в роли самостоятельного предложения.
  • вводные слова: итак, кстати, итого, в качестве отдельного предложения, а так же ряд других слов.

Технология подготовки проводов

Пресс-клещи для обжима гильз и проводов

Самостоятельно выполнить оконцевание можно специальным инструментом. Технология простая – достаточно взять наконечник, надеть его до упора на проводник и обжать. Количество прижимов может быть различным – опрессовка матрицы с точечным контактом осуществляется в двух и более местах, а для гильз достаточно одного обжима. Несколько опрессовок необходимо для более надежного контакта, уменьшения переходного сопротивления и повышения механической прочности.

Опрессовка профессиональными мастерами проводится с помощью дорогостоящего специального инструмента. Для домашнего специалиста покупать такой прибор невыгодно, поэтому они выбирают другие варианты. В качестве альтернативы может выступать стриппер для снятия изоляции с прессом или кримпер (специальная обжимка). Все приборы можно купить в обычном строительном или электромонтажном магазине.

Существуют наконечники под пайку. Тогда оконцевание проводится в два этапа – зачищенная жила ставится в наконечник и в отверстие заливается припой. Это более надежный и качественный способ, который нередко используется в электропроводке.

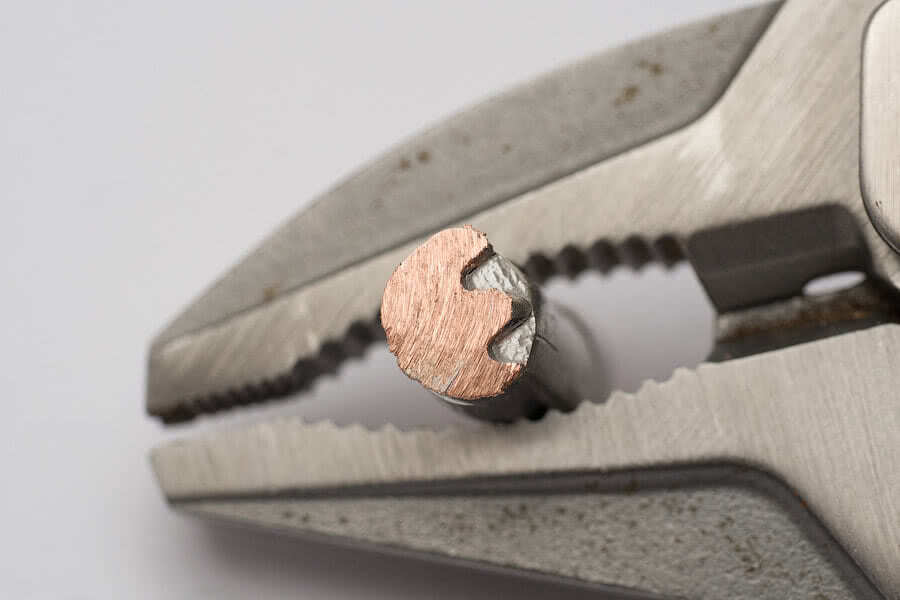

Как оконцевать провод без наконечника

Применение наконечников — это удобный способ оконцовки провода. Однако они не всегда есть под рукой. В таком случае оконцовка кабеля производится без наконечников. Зачищенную от изоляции и грязи токоведущую жилу вручную сгибают в форме кольца (ушка) под болт. Для формовки соединения следует применять длинногубцы с округлой внешней стороной. Полученное соединение менее надежно, чем наконечник заводского исполнения.

Если провод медный, то ушко под болт можно залудить припоем. Загибать кольцо необходимо по направлению закручивания винта, чтобы в процессе затяжки ушко закручивалось вокруг болта, а не наоборот.

Дополнительная информация. Современный алюминиевый провод не отличается пластичностью. Его жилы более хрупкие, чем у медного кабеля. Это следует помнить при оконцевании и формовке соединительных колец. Алюминиевый провод нужно гнуть минимальное количество раз.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Похожие записи:

Пуццолановый портландцемент: особенности и где применяют Укладка ламината по диагонали Профнастил под кирпич Системы водоснабжения и канализации: устройство, нормативные требования, применяемые материалы Что лучше выбрать для строительства дома: брус или газобетон Люк для погреба: схема, параметры и алгоритм действий
