Отопительная дровяная печь из кирпича

Особенности отопительной печи 4 на 4 кирпича

Размеры печи в основании 102х102 см, а высота — 2 м. 10 см. Минимальная высота потолка с учётом противопожарных требований — 2 м. 45 см.

Эти параметры приблизительные и зависят от размеров кирпичей. Чтобы узнать точную ширину и глубину печи, необходимо выложить первый ряд.

При этом оставляют расстояние на швы (около 5 мм). Для определения высоты печи складывают высоту кирпича и толщину шва, а затем умножают на количество рядов.

При необходимости печь делается выше. Для этого повторяются ряды 23 и 24.

При двухразовой топке теплоотдача получится не менее 4480 Вт. Этого хватит, чтобы обогреть 35—40 квадратных метров при правильной теплоизоляции.

У модели есть прямой ход, облегчающий растопку при плохой погоде. Он применяется и летом, так как нагрев заметно снижается.

Модели печек

Когда рассматриваются существующие проекты печей из кирпича, обращают внимание на особенности каждой конструкции. Ведь можно сложить устройство со сложной или с более простой внутренней конфигурацией дымоотводящих каналов

Окончательное решение всегда принимается в индивидуальном порядке. Именно поэтому рекомендуется обращаться к специалистам, чтобы еще на начальном этапе не допустить ошибки.

Печь отопительно варочная кирпичная может быть изготовлена в таких вариантах:

Т-образной формы и иметь массивную конструкцию.

Эту печку часто размещают посередине большого помещения. Такое расположение позволяет разделить комнату на отдельные зоны. Кроме того, Т-образную печь можно поставить между двумя или даже тремя помещениями. Этот вариант расположения позволит эффективно обогревать сразу 2 или 3 комнаты.

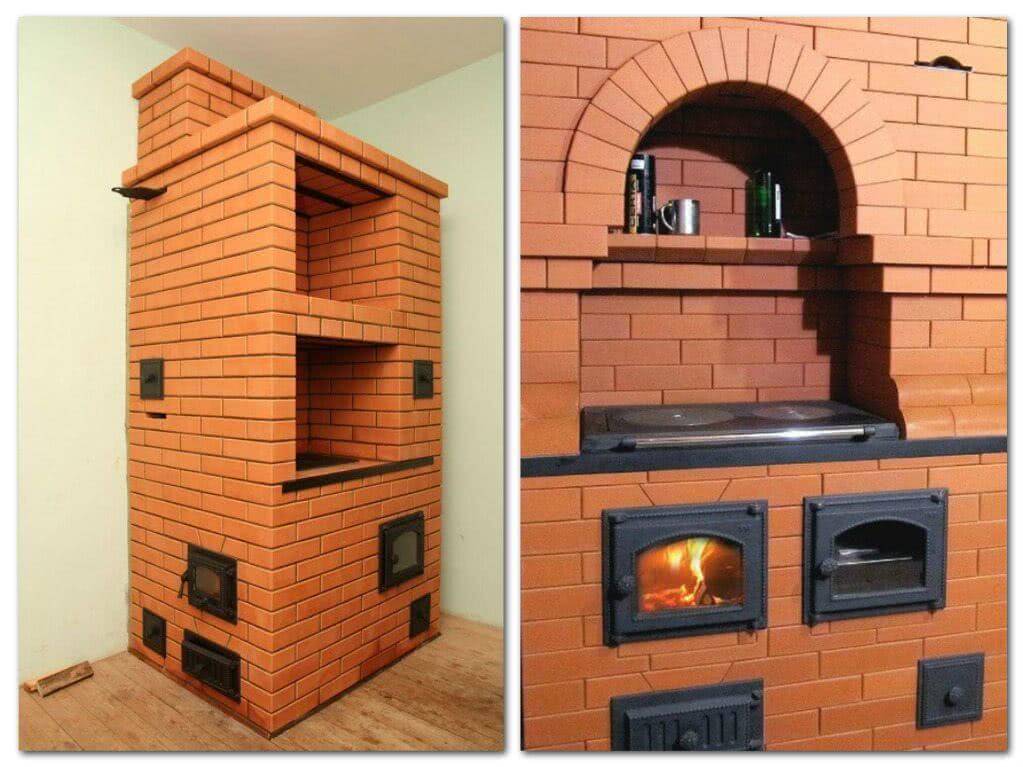

Кирпичная отопительная печка Т-образной формыИсточник remontnik.ru

Такие варианты печей занимают меньше пространства в помещениях. При этом они отличаются несложным устройством и их устанавливают максимум для обогрева двух комнат.

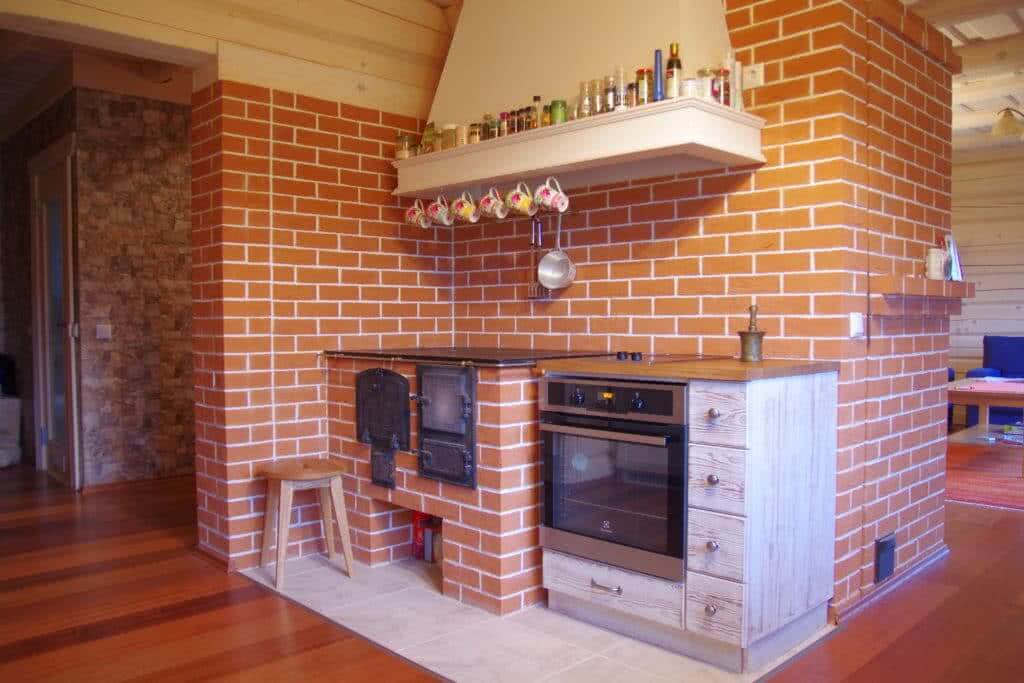

Кирпичная печка, у которой варочная поверхность выступает с левой стороныИсточник iz-kirpicha.su

Такие кирпичные печи для дома с варочной плитой меньше полноценных русских отопительных конструкций. При этом они предоставляют возможность владельцам пользоваться большим количеством функций. Обычно в этих печках варочная панель находится во встроенной камере. Здесь удобно готовить разнообразные блюда.

В конструкции некоторых моделей имеется дополнительная встроенная камера. Она позволит выпекать домашний хлеб. Существуют также варианты с верхней камерой, предназначенной, например, для подогрева блюд или сушки овощей.

Печки с лежанкой и варочной плитой оснащают дверцами, которые полностью выполнены из чугуна или имеют стеклянное наполнение. Размер этого элемента может быть большим, что позволит использовать конструкцию даже в качестве камина. При этом любой члена семьи всегда сможет отдохнуть в теплой постели, так как в конструкции таких печек предусмотрено лежанка, под которой находятся каналы для дымовых газов.

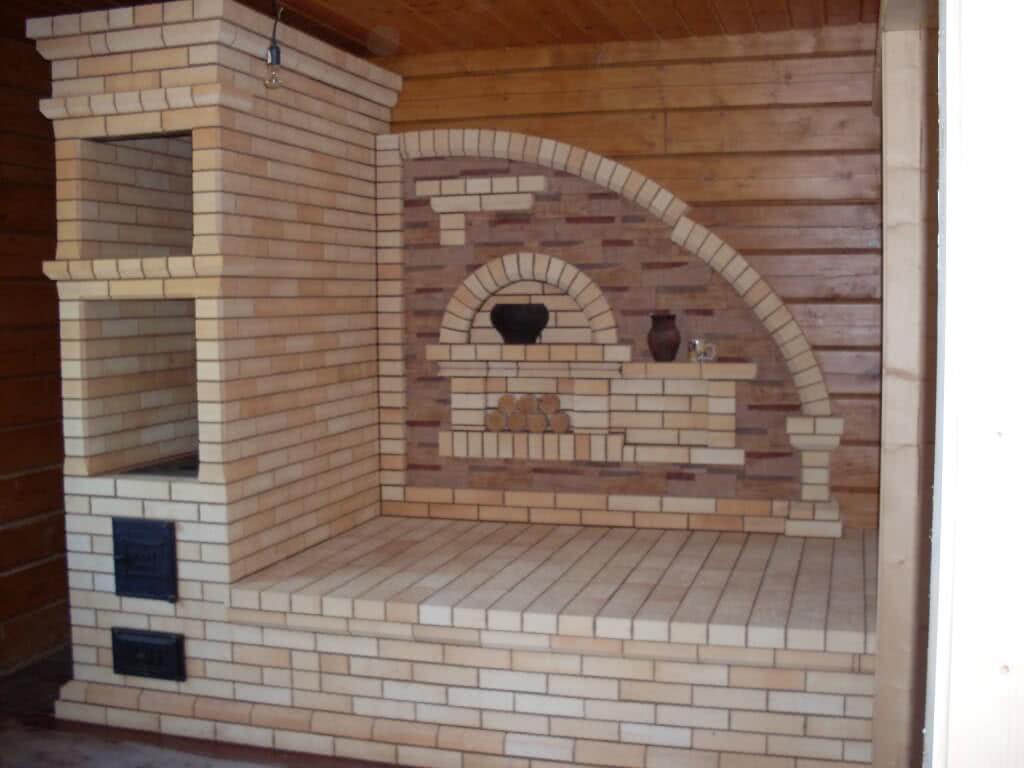

Печка из кирпича с прогреваемой лежанкойИсточник pechiexpert.ru

Открытую или закрытую топку-камин.

Эта отопительно варочная печь из кирпича может быть размещена посередине жилой постройки. При таком расположении топка-камин будет находиться, например, в спальне или гостиной, а варочная плита – в кухонном помещении. Если печку разместить посередине дома, тогда весь этаж станет наполняться теплом от конструкции. Отапливаться даже будут помещения, находящиеся за задней печной стенкой.

Современные варианты печей чаще всего представляют собой конструкции, которые одновременно оснащаются «летним» ходом и возможностью работать исключительно в теплое время. Такое устройство позволит экономить топливо, используя летом только плиту. При этом в теплое время вся конструкция не станет полностью нагреваться. Поэтому в помещениях будет комфортная атмосфера. Ведь людям в комнатах дома не придется терпеть печной жар в летний период.

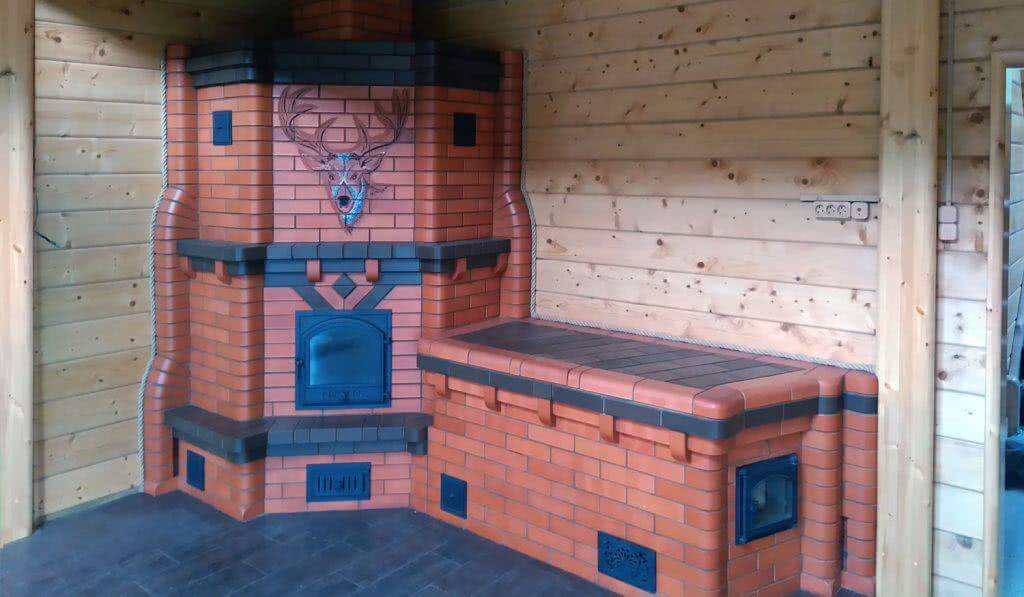

Оригинальная печка с каминной топкой и варочной плитойИсточник dompech.ru

Кладка печи «шведка»

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива Влажность 12% Влажность 25% Влажность 50%
Тополь 1856 1448 636
Пихта 1902 1484 652
Ель 2088 1629 715
Берёза 3016 2352 1033
Дуб 3758 2932 1287
Осина 2181 1701 747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт Размеры трубы, мм
до 3,5 140х140
3,5–5,2 140х200
5,2–7,2 140х270
7,2–10,5 200х200
10,5–14 200х270
свыше 14 270х270

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

По каким принципам определяется место установки

Стоит понимать, вопрос относительно того, где должна располагаться печь в доме крайне важный и ответственный, поэтому и подходить к поиску ответа на него стоит с особой тщательностью.

Принципы определения места следующие:

  1. Любая печь должна находиться максимально близко к центральной части дома, чтобы наружная дымоходная труба не выходила далеко от конька.
  2. Правильное расположение прибора будет в том случае, если под ним не проведены иные коммуникации, например, водоснабжение.
  3. Устанавливая две печи в одной зоне, лучше все-таки сконструировать под каждую фундамент, чтобы уберечь себя от быстрого разрушения изделий.

Помимо этого стоит четко понимать, что одна конструкция должна обогревать не меньше двух комнат, иначе ее установка не будет являться целесообразной.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков. Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны

Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм. Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах

Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Материалы и инструменты

Для того чтобы выстроить печь, понадобятся строительные инструменты:

  • мастерок, необходимый для укладки и удаления крепящего кирпичи раствора;
  • молоток каменщика (кирка) для усадки уложенного на раствор кирпича;
  • металлическая расшивка для расчерчивания швов между кирпичами;
  • электропила «болгарка» для нарезания кирпича на части;
  • электромиксер строительный для перемешивания раствора;
  • металлическое ведро (ёмкостью 10–12 л);
  • лопата совковая и большая металлическая ёмкость для замеса строительного раствора;
  • сито из металлической сетки для просеивания песка и цемента с ячейкой не более 2 мм.

Вам наверняка будет интересно почитать о том, как построить бассейн, баню, туалет, мангал, погреб и веранду.

Необходимые измерительные инструменты:

  • отвес для проверки углов на вертикальность;
  • угловой уровень для проверки углов конструкции;
  • строительная металлическая или тканевая рулетка;
  • метровое «правило», с помощью которого проверяют поверхность стены на ровность;
  • картонные шаблоны всех предусмотренных в конструкции проёмов;
  • водяной уровень для проверки горизонта кладки;
  • гибкий уровень.

Необходимые материалы:

  1. Материал для строительства печки — жаропрочный и огнеупорный красный кирпич, ровный и цельный. Надбитые или плохо высушенные кирпичи с пустотами и трещинками не подходят. Хорошо обожжённый кирпич издаёт звонкий и чистый звук при постукивании. Глухой звук означает неполную термическую обработку или пережигание кирпича.
  2. Раствор для скрепления кирпичей — цементный раствор в этом случае не подходит. В качестве связующего раствора применяют смесь песка и глины вязкой консистенции.

Сделайте печь — буржуйку для отопления дачи.

Проверка раствора на качество

Перед началом работы важно проверить качество полученного раствора из песка, воды и глины. Для этого берут из замеса небольшое количество раствора и скатывают из него шарик. После высыхания глиняного шарика проверяют, есть ли на нём трещины

Если есть, это значит, что в растворе слишком много глины, и в следующий замес для эластичности раствора добавляют ещё немного песка. Есть ещё один способ проверить пригодность раствора для кладки

После высыхания глиняного шарика проверяют, есть ли на нём трещины. Если есть, это значит, что в растворе слишком много глины, и в следующий замес для эластичности раствора добавляют ещё немного песка. Есть ещё один способ проверить пригодность раствора для кладки.

Высушенный шарик из раствора при падении с высоты одного метра на твёрдую поверхность не должен трескаться, а после прокаливания при высоких температурах (в печке, духовке) не рассыпаться в пыль. Если глиняный шарик устоял при всех испытаниях, значит соотношение глины и песка для замеса раствора выбраны подходящие. Такой раствор можно безопасно применять для выкладывания будущей нагревательной конструкции, он не подведёт и не высыплется из швов печи.

Важно! Если перед началом работы тщательно просеять песок и очистить его от грубых посторонних примесей, строителю не придётся тратить время на удаление мелких камней и других нежелательных предметов из раствора для кладки кирпича

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный – чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше – М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция – примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка.

Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть хорошего качества, от этого зависит целостность и срок службы будущей печки. Для заделки стыков надо подготовить высокотемпературный герметик.

Работы выполняют с помощью обычного строительного инструмента.

Могут понадобиться:

  • емкости для смешивания раствора;
  • мастерок;
  • болгарка;
  • отвес;
  • уровень;
  • рулетка;
  • правило;
  • киянка;
  • печной молоток;
  • прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.

Материалы для кладки печи

Из материалов потребуются:

  • кирпич марки М150 обычный красный — 1085 штук;
  • кирпич шамотный или силикатный для обустройства топки – 150 штук;
  • глина – около 200 килограммов;
  • песок – примерно 100 ведер;
  • стальная 2-миллиметровая проволока – 25 метров;
  • уголок металлический размером 50х50 и 4040 миллиметров;
  • лист рубероида 1х3 метра;
  • лист металлический ГК-4 миллиметра размером 1,5х1,5 метра;
  • изоляционный материал для отделки стен;
  • асбестовый 5-миллиметровый шнур – 10 метров.

Для фундамента нужны следующие стройматериалы:

  • доски для опалубки;
  • песок;
  • цемент;
  • щебень;
  • арматура.

Необходимо приобрести такие чугунные изделия:

  • задвижки – 3 штуки;
  • варочная поверхность с двумя конфорками;
  • колосниковая решетка – 1 штука;
  • дверцы для чистки – 5 штук;
  • дверца поддувальная – 1 штука;
  • дверца топочная – 1 штука.

Материалы для кирпичной печи с варочной плитой

В качестве основного стройматериала для возведения отопительной печи с варочной плитой используется полнотелый красный кирпич. Внутри топочная и варочная поверхности выкладываются из огнеупорного кирпича. Обычный кирпич использовать для этих целей нельзя.

Особой подготовки требует раствор для скрепления кирпича. Песок предварительно просеивают через строительное сито, глина выдерживается 2 дня в воде. На одну часть песка берётся от двух до пяти частей глины, которая различается по своей «жирности» и поэтому даёт разные результаты.

Раствор должен не растекаться, но и не прилипать к кельме. Определить точную пропорцию поможет тестовая кладка: шов между кирпичами должен быть около 5 мм после полного высыхания.

Идеальным материалом для варочной площадки, колосниковой решетки, духовки, задвижек и дверок является чугун. Допускается сталь, но она не столь долговечна. Иногда устанавливают топочную дверцу из особого жаропрочного стекла.

Между чугунными поверхностями и кирпичом прокладывают асбестовый лист или базальтовый картон. Для крепления чугунных элементов в швы кирпичной кладки закладывают стальную проволоку.

В качестве защиты от выпадающих горящих углей перед дверцей топки монтируют лист кровельного железа.

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

Отопительно-варочная печь со щитком

Топка под каменный уголь. Для отопления дровами кладка ведется из красного кирпича, в этом случае дверка опускается на один ряд ниже, а над ней кладется два ряда кладки. Если духовой шкаф снизу плохо прогревается, то нужно в девятом ряду сзади шкафа заложить отверстие куском железа.

Задвижку можно установить одну, но тогда нужно после протапливай ия печи закрывать все дверки.

На десятый ряд кладется плита и уголок. Если нет уголка, то плита втесывается в кирпич.

Для лучшего обогрева перегородки удобнее устанавливать заподлицо со щитком-1, или щиток должен выступать на 25 см.

На печь нужно:

кирпич красный — 400 штук,

кирпич огнеупорный — 17 штук,

плита 41×71 см — одна,

дверка топочная 21×25 см — одна,

дверка поддувальная 14×14 см — одна,

дверка чистки 14×14 см — четыре,

колосники штучные длина 30 см,

задвижка 12×21 см — две.
