Паспорт вентиляционной системы: нужен ли, как сделать, образец заполнения по снип

Оформление документов

На систему вентиляции

Перечень сведений, которые должны фиксироваться при паспортизации вентиляции, описывается в СНиП 3.05.01–85.

В разряд общей информации попадают:

• вид объекта;
• его местоположение;
• предназначение вентилирующих средств;
• размещение проветривающего оборудования на объекте.

На вентиляционную установку

Содержание этого раздела технического паспорта сильно зависит от того, какая именно инженерная система описывается.

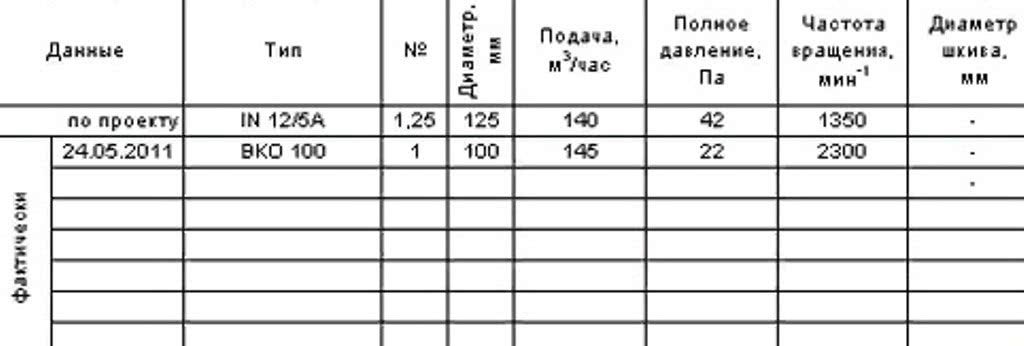

Так, для любого вентилятора указывают:

• к какому типу он относится;
• как быстро вращается;
• насколько велико рабочее колесо;
• каков объем прогоняемого воздуха;
• показатель предельного давления;
• диаметры шкивов (только если передача энергии идет через приводной ремень).

Там, где присутствуют вентиляторы, должны быть и электрические моторы. В паспорт вписывают, к какому типу они относятся и каким образом передают усилие на рабочую часть. Еще должны быть отражены мощность и скорость кручения ротора. Разумеется, вид нужно указывать и для нагревателей, и для кондиционеров. Но в отношении них надо дополнительно расписать, какой теплоноситель применяется, что показала проверка теплообменников при штатном давлении, как именно происходит движение воздуха и теплоносителя.

В дополнение ко всем этим данным в паспорт заносят:

• сечения воздуховодов;
• суммарные затраты воздуха;
• отвечает ли она указанным в проекте сведениям или нет.

Строительная форма паспорта вентустановки

Самый массовый  первый, «строительный» паспорт. Он заполняется
по результатам пусконаладочных работ. Если наладки не было, то паспорт
всё равно нужен  без него вентиляция считается незавершённой,
и не может быть принята в эксплуатацию.

Запросы на выполнение паспортов без наладки приходят регулярно! В том
числе для знаковых, я бы сказал, объектов, типа выстроенных к сочинской
олимпиаде.

Видимо, бригады шабашников выполняют строительные и монтажные работы,
а где-то бригада инженеров ваяет исполнительную документацию и паспорта
без посещения объекта.

Строительная форма паспорта полна недостатоков, о них на других страницах
сайта, здесь примем её как данность.

Паспорта встречаются в нескольких вариантах:

1. совсем нулевой;
2. средний нулевой;
3. хороший нулевой (с примечаниями).

Нулевой паспорт

Плохой паспорт выглядит так: несколько простепленных
или даже несшитых листов, с распечаткой стандартной формы актуального
ныне СП (СП 73.13330.2016) и попыткой заполнить её на основании проекта.
Такой паспорт нужен только для галочки.

Признаки некачественного паспорта:

• Совпадают цифры проектных и фактических величин, при настоящих замерах
  так не бывает.
• Много незаполненных граф. Люди, не занимающиеся наладкой, не находятся
  в профессиональном контексте и не могут осмысленно заполнить графы.
• В графах примечаний пусто.
• Отсутствует дата испытаний.
• Присутствует сноска * Выполняется монтажной организацией… Это
  особенно смешно: этой сноски не должно быть в готовом паспорте, там
  указывается ссылка на акт гидравлических испытаний, который действительно
  делают не наладчики, а представители организации, выполнившей обвязку
  калорифера.
• Для вытяжной вентиляции раздел испытаний теплообменника вообще не
  нужно включать в паспорт.

Паспорт является как бы лицом пусконаладки, показывает уровень проведения
работ, наличие школы и т.п. Или показывает, что где-то нашли человека,
который краем уха слышал что-то про наладку, и за три копейки оформил
нулевые паспорта. Ну а деньги с наладки растворились среди вовлечённых
лиц.

Для примера подробнее рассмотрим несколько строк обычного паспорта по
строительной форме.

Как определить, правильно ли работает система вентиляции? Какие аспекты надо учесть, создавая систему вентиляции? Почему при этом надо учитывать сферу деятельности компании?

Неважно, какой у нас объект, что касается вентиляции, мы должны рассмотреть следующие аспекты. 1

Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений)

1. Какие требования регламентируют профильные санитарные правила по системе вентиляции для нашего типа объекта (для предприятий питания/образования/медучреждений).

Например, если мы говорим об участке для организации сбора медицинских отходов внутри организации, это должно быть помещение с автономной вытяжной вентиляцией (п. 211 СанПиН 2.1.3684-21).

Для предприятий общественного питания важно предусмотреть локальные вытяжные установки в помещениях с выбросами тепла, влаги, пыли (мучной). Локальные установки могут присоединяться к системе вентиляции производственных помещений (п

2.13 СанПиН 2.3/2.4.3590-20).

2. Какие параметры микроклимата нужно соблюдать в соответствии с нашим видом деятельности (температура, влажность, скорость движения воздуха).

Информация о параметрах микроклимата» содержится в разделе V «Физические факторы» обновленного СанПиНа 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания».

К сведению

Параметры микроклимата зависят от категории выполняемых работ и уровня энергозатрат (п. 28 СанПиН 1.2.3685-21).

Показатели, характеризующие микроклимат на рабочих местах в производственных помещениях:

• температура воздуха;
• температура поверхностей ограждающих конструкций (стены, потолок, пол), устройств, а также технологического оборудования или ограждающих его устройств;
• относительная влажность воздуха;
• скорость движения воздуха;
• интенсивность теплового облучения.

В профильных санитарных правилах, например для предприятий общественного питания, конкретной информации о параметрах микроклимата нет, указано лишь следующее: «Воздух рабочей зоны и параметры микроклимата должны соответствовать гигиеническим нормативам».

К сведению

Для медицинских организаций в профильном разделе СП 2.1.3678-20 в приложении 3 все же указана конкретная температура воздуха для помещений.

3. Какая кратность воздухообмена установлена для наших помещений.

Она может быть разной даже для помещений одного объекта. Например, для помещений, где хранятся сильно пахнущие средства, она выше, чем для помещений, предназначенного для хранения чистого белья.

4. В каких помещениях должен преобладать приток воздуха, а в каких — выход.

В асептических помещениях приток воздуха должен преобладать над вытяжкой (п. 4.5.2. СП 2.1.3678-20). В помещениях инфекционного профиля вытяжка должна преобладать над притоком воздуха.

Вытяжная вентиляция с механическим побуждением без устройства организованного притока должна организовываться из следующих помещений: душевых, санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств, реактивов и других веществ с резким запахом (п. 4.5.23 СП 2.1.3678-20).

Если мы говорим об организации услуг в области спорта, досуга и развлечений, то вытяжная вентиляция с механическим побуждением без устройства организованного притока должна быть из санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств (п. 6.1.18 СП 2.1.3678-20).

5. Для каких помещений объекта допускается общая система вентиляции, а какие помещения должны быть обособлены

Этот аспект особенно актуален для медучреждений, фармпромышленности, работ с микробиологическими культурами (далее мы расскажем об особенностях вентиляции в медицинских учреждениях).

6. Как обеспечить приток воздуха в помещении, где допускается фрамужное проветривание, где требуется приточно-вытяжная вентиляции с механическим побуждением, а где-то только через фильтры тонкой очистки.

Боксы или боксированные палаты оборудуются автономными системами вентиляции с преобладанием вытяжки воздуха над притоком и установкой на вытяжке устройств обеззараживания воздуха или фильтров тонкой очистки (п. 4.5.13 СП 2.1.3678-20).

Меры безопасности

1. Техническое обслуживание вентиляции осуществляется строго по утвержденному графику, согласованному с режимом работы предприятия и рекомендаций производителя оборудования.

2. Запуск и остановка оборудования производится в определенной последовательности, обеспечивающей полный вывод вредных веществ из помещений и воздуховодов.
3. Направляющие агрегаты на вентиляторах проверятся 1 раз в 4 недели.
4. Калориферные установки проверяются на наличие неплотностей 1 раз в 10 дней.
5. Если при техническом обслуживании ячейковых масляных фильтров обнаружено, что сопротивление их повышается на ½ или содержание пыли в масле достигнет 0,16 килограммов на литр, следует заменить масло, а фильтрующие поверхности промыть 10% раствором каустика.
6. Проверять засоренность вентиляционных сеток и решеток необходимо не реже 1 раза в 3 месяца.
7. В ходе сервисного обслуживания шумоглушителей системы вентиляции, следует проверять целостность всех компонентов, плотность прилегания и герметичность конструкции. Если звукопоглощающий материал разрушился, недостающие куски необходимо восстановить.

Видеоролик о чистке, дезинфекции и сервисном обслуживании вентиляции:

ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием; руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы); руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему; руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм

Оформление паспорта вентиляционной системы

На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:

1. Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
2. Указывают полное наименование объекта.
3. В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.

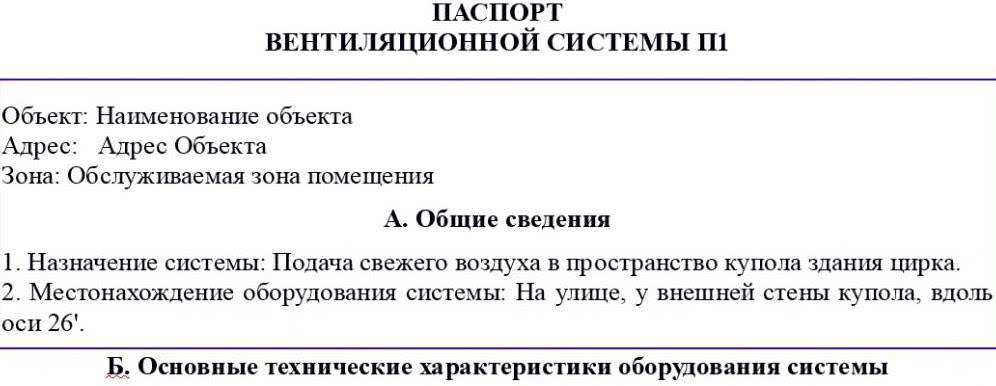

4. Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).

   На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение

5. Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
   • параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
   • параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
   • параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
   • параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
   • характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).

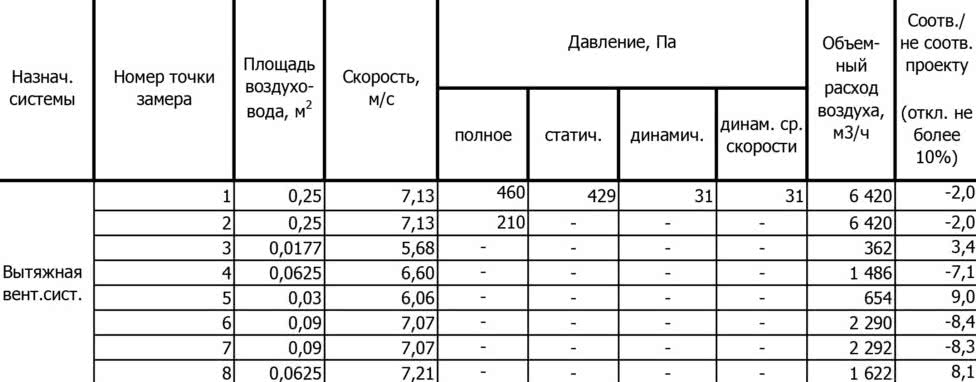

6. В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.

   В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных
7. Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.

В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.

Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.

Стоимость паспортизации

1. Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
2. В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
3. Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.

В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.

Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.

Периодичность оформления

Большинству современных зданий требуется изготовить один единственный паспорт. Это предусмотрено для неменяющихся вентиляционных систем. Но для многих производственных комплексов существует такое понятие, как периодическая паспортизация. Это связано с расширением рабочих пространств или переориентированием производства.

Если предприятие переквалифицировалось в более вредное производство, то вентиляцию необходимо заменить или усовершенствовать, соответственно выпустив новый паспорт. Периодическая паспортизация также необходима при частых проверках надзорных органов.

Паспортизация – это один из методов контроля исправности вентиляции. Чем больше параметров проверяется для составления документов, тем лучше система будет подготовлена к непрерывной эксплуатации.

Эксплуатирующая организация несет ответственность за работу системы вентиляции, поэтому вызов специалиста по паспортизации – это их непосредственная обязанность. Проверка воздухообмена с помощью прилипания листа бумаги к вентрешетки – это уже устаревший и некачественный метод.

Современная проверка проводится высокоточными электронными приборами, а данные тщательно обрабатываются и анализируются. Выявленные дефекты устраняются.

Паспорт вентиляционный системы – это основной документ, он выдается только на исправные системы, и доказывает ее полную готовность к эксплуатации. Срок действия паспорта заканчивается после полного демонтажа вентиляционной системы и списанию ее по соответствующему акту.

ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.

Технология выполнения паспортизации

Паспортизация по технологии выполнения напоминает процесс пусконаладки, поэтому в момент ее проведения на объекте в обязательном порядке должен присутствовать представитель клиента или доверенное лицо (как правило, главный электрик). В процессе паспортизации приходится устранять небольшие погрешности в работе вентсистемы (нарушение вращения вентилятора, пр.).

После согласования всех моментов с заказчиком заключается договор, на основании которого производится весь комплекс работ. Результаты испытаний предоставляются заказчику. Если планируется небольшой объем работ, то заказчик вносит предоплату, для крупных объектов предполагается поэтапная оплата.

Образцы и примеры паспорта вентиляционной системы

Техническая документация может оформляться в бумажном или электронном виде

Технический документ вентиляционной системы отражает все преобразования в период монтажа и во время эксплуатации. Записи обновляются регулярно при реконструкции или периодичных проверках.

К паспорту прилагаются протокольные заключения тестирования аэродинамики и акты проверок при проведении мероприятий:

• проверка производительности вентиляторов в зависимости от разницы напора в магистрали;
• осмотр герметичности швов трубопровода и соединений;
• контроль изоляции от шума и определение степени вибрации;
• исследование возникновения избыточного давления на контрольных участках.

Паспорт содержит около 8 страниц, которые прошиваются в мастерской или соединяются пружиной. Дополнительно представляются протокол о замене составляющих элементов или их замене. Рекомендации по эксплуатации трубопровода прилагаются в сокращенном варианте. Если результаты исследований и работ установщик сохраняет в электронной форме, в паспорте ставится отметка о том, что такие протоколы есть, и дается адрес для их получения при необходимости.

Паспорт на систему вентиляции

В паспорт вносятся размеры оборудования — вентиляционных труб, решеток

Проводится оценка качества микроклимата в зоне действия установки. Исследуется температура, влажность, подвижность воздуха. Шум в вентсистеме вызывается отсутствием изоляции, разбалансировкой вентиляторов или маленьким диаметром воздуховодов. Через систему теряется тепло, если короб не защищен от холода, увеличиваются затраты на отопление. Если в помещении регулярно повышается влажность, появляется грибок и плесень.

Порядок действий при составлении паспорта на вентиляцию:

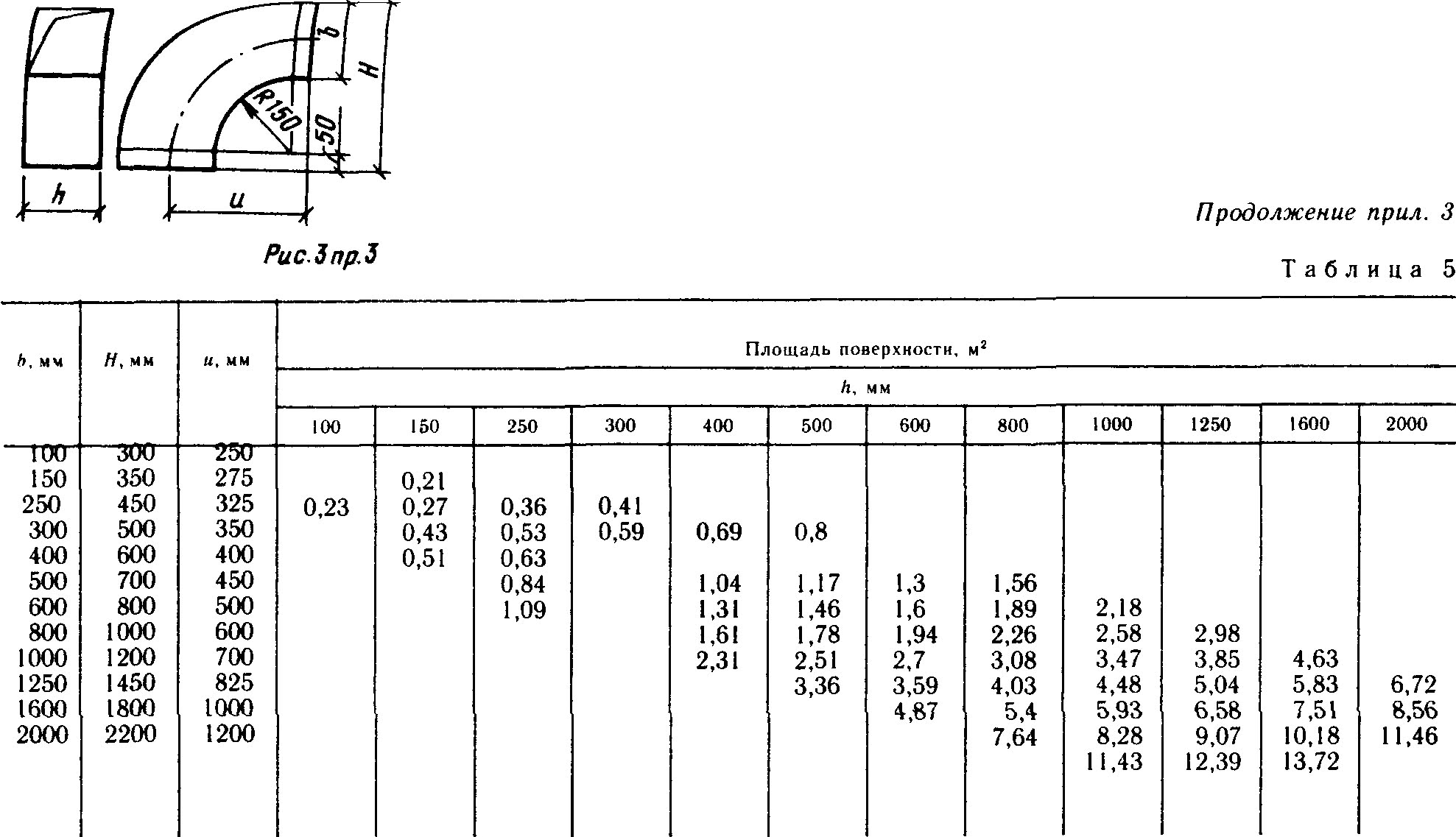

• замеряются размерные параметры коробов, отводов и фасонных частей;
• определяется напор воздуха на выходе и входе;
• проверяется соответствие фактического оборота потоков и расчетной кратности воздухообмена;
• измеряется скорость передвижения воздуха;
• проверяется чистота внутреннего пространства и присутствие случайно попавших предметов;
• обследуется состояние теплоизоляционной оболочки;
• составляется экспертное заключение и акт выполненных работ.

Паспорт на вентиляционную установку

Аэродинамические замеры вентиляции

Исследование вентиляционной магистрали при паспортизации включает аэродинамические испытания по определенной методике. Применяется замерная аппаратура в стандартном порядке с расчетом на статистические погрешности. Аэродинамическое сопротивление проверяется на участках главного канала и отводных каналов, исследуется надшахтное сооружение.

Показатели, выявленные при испытании, сравниваются с теоретическими данными, и делается вывод о факторах, влияющих на изменение рабочих индексов.

В паспорте описываются конструктивные элементы:

• звенья координирования работы, например, заслонки или устройства регулировки турбины;
• система обмена тепла между поступающим и выводящимся потоком (схема рекуперации);
• электродвигатели, их вид и характеристика.

При пуске и наладке регулируются клапаны и устройства, организующие потоки, до состояния, когда выходные параметры будут соответствовать проектным значениям. Технический документ нужно заполнять при смене владельца или утере старого образца паспорта вентсистемы.

Паспорт вентиляции по СНиП

Вентиляция должна соответствовать нормативным актам СНиП

Образец паспорта системы вентиляции и его составные разделы приводится в СНиП 3.05.01 – 1985 «Внутренние сантехнические системы». Паспорт на вентиляционные установки регламентируется текстом СНиП 44.01 – 2003 «Отопление кондиционирование и вентиляция».

В описании указывается:

• адрес исследуемого объекта и его назначение;
• характеристика систем;
• схема размещения оборудования в аксонометрической проекции с указанием контрольных участков и точек испытания;
• технические документы на вентиляторы, охладители, фильтры, калориферы и т. д.

Пример заполнения паспорта вентиляционной системы 2020 года в части соответствия санитарно-технических параметров есть в СанПиН 2.2.2.548 – 1996 «Гигиенические требования к микроклимату помещений».

Свод правил

Основной документ, который регламентирует все работы от проектирования до момента начала эксплуатации, — СП «Вентиляция и кондиционирование».

Требования документа обязательны при установке систем в любых категориях помещений, соблюдение которых позволяет не только в полной мере эксплуатировать системы, но и продлить их срок использования. Несоблюдение требований свода правил позволяет заказчику накладывать штрафные санкции на подрядную организацию, которая осуществляла монтаж систем.

В пункте 2 СП можно найти все ссылки на смежные документы, которые регламентируют установку вентиляции и обязательно должны учитываться. В 3-м пункте дается терминология. Требования к пожарной безопасности описаны в пунктах 5 и 6. В пункте 7 освещены требования к системам, которые призваны препятствовать задымлению помещения. И в последнем 8 пункте освещаются основные правила эксплуатации. При проведении паспортизации вентиляции обязательно проверяется соответствие возведенной системы нормам СП.

Цепочка паспортизации: как ввести в эксплуатацию вентиляционную систему?

• Всё начинается с проекта: система вентиляции должна быть разработана инженерами, имеющими соответствующую квалификацию.
• Для того, чтобы система вентиляции и кондиционирования эксплуатировалась в соответствии с требованиями российского законодательства и технических регламентов, на неё должен быть составлен паспорт. Этот документ подтверждает, что фактические параметры вентиляции на объекте отвечают проектным, а также соответствуют нормам.
• Паспорт выдается аккредитованной организацией, которая может выполнить все необходимые исследования, составить соответствующие акты и оформить документы.
• Паспортизировать оборудование аккредитованная компания может только на основании договора на предоставление соответствующих услуг.

То есть с заключения договора начинается процесс проведения работ. Заказчик согласует стоимость, при наличии соответствующего положения вносит предоплату, и исполнитель приступает к проведению работ.

Периодичность обследования и паспортизации вентиляции

Для безопасного и легального пользования системой, обследование и паспортизацию вентиляции нужно производить с регулярной периодичностью. Периодичность определяется, исходя из того, какое назначение имеет система вентиляции и в сочетании с какими технологическими процессами она используется. В соответствии с действующими нормами утверждены следующие периоды паспортизации:

• В соответствии с СТО НОСТРОЙ 2.24.2-2011 система должна проходить наладку и регламентные испытания не реже, чем каждые 36 месяцев. Однако этот период может быть существенно сужен в зависимости от назначения вентиляции.
• По ГОСТ Р 53300-2009 специализированные вентиляционные системы противопожарного назначения (противодымные решения) должны проходить испытания не реже, чем 1 раз в 24 месяца.
• СанПиН 2.1.3.2630-10 задает периодичность в 12 месяцев для приточно-вытяжных систем, а также вентиляции, имеющей в своем составе элементы кондиционирования.
• Согласно СП 4425-87 предусматривается различная периодичность в зависимости от режима пользования системой вентиляции. При наличии веществ 1 и 2 класса опасности, системой вентиляции можно пользоваться только при ежемесячной проверке. Системой местной вытяжки и местного притока воздуха можно пользоваться при периодичности проверок не менее 1 раза в год. Наконец, общеобменные системы требуют внимания специалистов не реже, чем 1 раз в 36 месяцев.

Чтобы подобрать периодичность испытаний, рекомендуем обратиться к нам. Мы поможем сориентироваться в стандартах и подобрать подходящий период проверки.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
