Русская печь с лежанкой своими руками - устройство русской печи, порядовка, размеры, схема, конструкция

Оглавление

Традиционные русские печи

Несмотря на все разнообразие устройств русских печей, выделяют несколько их основных типов.

С лежанкой

В русской избе на печах в холодный сезон устраивали обогреваемые спальные места. Пока теплоизоляция стен не отличалась надежностью, такие лежанки старались делать как можно выше, где под потолком собирался теплый воздух. На полати нужно было забираться по лестнице. Вмещали они от 2 до 6 человек.

Традиционная русская печь с лежанкой

Позже конструкция зданий улучшилась. Лежанки пристраивали к печам сбоку, пропуская внутри дымовой канал для обогрева. Высота от пола не превышала 0,5 м.

С плитой

Если обогреваемую лежанку к печи не пристраивают, над топкой ставят чугунную плиту. Она исполняет функцию варочной поверхности. В плите заводским способом отлиты прикрываемые крышками конфорки (обычно две). При необходимости крышку можно снять и установить в отверстие казан с едой.

С водогрейной коробкой

Нагревательную коробку для воды с разборным краном встраивают непосредственно в кладку. Как вариант – монтируют металлический клепаный или сварной футляр, куда вставляют короб с водой.

Виды печей

Современная русская печь может быть выполнена в разных вариантах в зависимости от пожеланий и потребностей хозяев дома. Что касается габаритов, то они стали несколько компактнее в сравнении с древними экземплярами. Сейчас отдают предпочтение небольшим образцам, размеры которых не превышают 1,5 х 1,7 м. В большом доме можно встретить печь 1,5 х 2,3 м. Пользуются спросом и конструкции нестандартных размеров.

Что касается модификации, то традиционные печи состояли из полого подпечья с нижней частью, которая не прогревалась. Современные же экземпляры имеют кирпичный канальный низ, который равномерно распределяет тепло. Также можно снабдить отопительный элемент чугунной варочной поверхностью.

В зависимости от личных предпочтений допускается отдельное расположение печи или ее комбинации с другими элементами аналогичного назначения. Отделка также создается с учетом пожеланий хозяев дома.

Выбор места для печи

Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.

Такая печь равномерно прогреваясь со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.

Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Подробнее о внутреннем устройстве печи с лежанкой:

Пошаговая инструкция по изготовлению

Шведку с камином нужно размещать в доме так, чтобы она варочной частью и топкой направлена на кухню, а камин смотрел в жилое помещение. Она хорошо поместится между отдельными комнатами.

Ее в принципе, можно установить где угодно, если вы не планируете готовить на печи, то можно использовать ее в качестве элемента дизайна украсив декоративным материалом. Лучше если печь планируется при возведении дома, так проще создать надежный фундамент, ведь масса всей конструкции примерно 3 тонны.

Шведская печь с камином представлена на схемах:

Вид спереди

Вид сзади

В разрезе #1

В разрезе #2

Материалы и инструменты

Нужные материалы представлены ниже:

Огромное значение имеют материалы, использованные для приготовления кладочного раствора. Простая глина не способна выдержать воздействия высокой температуры, нужно найти шамотную глину. Кто хочет заготовить ее самостоятельно, нужно ее искать в вымоинах возле рек или на их крутых берегах.

Заранее нужно приготовить инструменты, из них потребуются:

Мастерок;
Резиновая киянка и молоток-кирка;
Бечевка и отвес;
Правило;
Рулетка, карандаш.

Выкладываем печь

При желании вы можете скачать проект шведки с камином А.И. Рязанкина.

Порядовка печи шведки с камином представлена ниже:

1-6 ряд

7-12 ряд

13-24 ряд

25-33 ряд

Прежде всего необходимо изготовить фундамент под печь. После этого начинается кладка по порядовке (изображения выше).

Первый ряд кладки обязательно кладут на гидроизоляционный слой. Чтобы кладка была ровной, это влияет на размещение всей конструкции, на листе материала для гидроизоляции нужно сделать разметку – для этой цели, потребуются длинная линейка, уголок и белый мел. С точными очертаниями будущей печи, будет намного проще выполнить работу, по полученной разметке, по ней и начинают выкладывать первый ряд.

Необходимо делать перевязку кирпичей. Контролируйте правильностью выкладки углов и горизонтальность конструкции. Эти ряды необходимы как основа для всей конструкции, при их выкладке нельзя совершать ошибок. Стержни, на которых будет лежать каминная решетка, нужно замуровывать в кладку во 2 ряду.

Печь с лежанкой – о чем молчат все печники?!

Даже в доме с газовым отоплением хозяева зачастую проектируют и кладут печи, каминопечи, камины. Причины тому – домашний уют и очаг, колорит и традиционность, открытый огонь, дизайн и декор… Да и резервное отопление на случай всяких отключений не помешает. Одной из самых востребованных отопительных приборов в данном случае является печь с лежанкой.

Не все знают, какие возможности сегодня есть для кладки печей с лежанкой. Еще меньше печников прямо признают изъяны классических и современных печей с лежанками… Речь идет, конечно, не о русской печи с лежанкой. Это была бы совсем другая — отдельная тема.

Но ничто не сравнится с теплом, уютом и шиком застеленной покрывалом и подушками лежанки. Она мгновенно собирает вокруг себя гостей и детей! Но давайте обо всем по порядку…

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме. Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

с солнечной стороны;
с удалённостью от деревянных построек и забора;
без затенений посадок на участке;
желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

ровность;
гладкость;
определённая площадь;
надёжность;
долговечность.

Для фундамента:

выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
насыпьте песок — сделайте песчаную подушку 20 см;
сверху насыпьте щебень до уровня грунта;
выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках. При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки

Монтируем по размерам дверцы

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

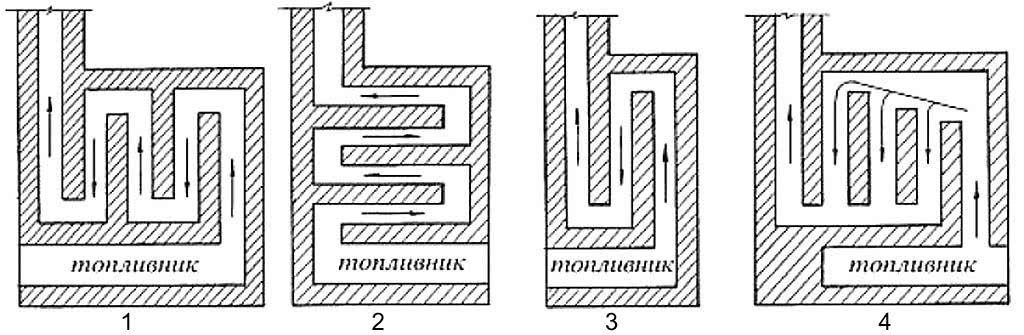

Схемы отопительных щитков к печам

Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
19 ряд — создание вытяжки из ВК и формирование двух СК.
20 и 21 ряд выполняются по одной схеме.
При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
29 ряд возвращает кладку к изначальному размеру.
Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
Завершающий этап – выкладка последних рядов.

Порядовка плиты

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь.

Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы.

Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Как сложить печку своими руками: пошаговая инструкция

Строительство кирпичных печек требует внимательности и большого терпения. Время, которое придется потратить на кладку, зависит от габаритов конструкции и квалификации рабочего. Для того, чтобы выполнить работу как можно быстрее, необходимо детально разобраться в особенностях печного строительства, определить принцип работ.

Так, независимо от размеров и вида, возведение варочной отопительной конструкции включает в себя:

Подготовительный этап. На этом этапе производится расчет размеров печи, определяется ее месторасположение в доме, подготавливаются чертежи.
Закладку основания – фундамента под печь.
Формирование зольной камеры и продувочных каналов.
Монтаж панели плиты и формирование варочной ниши с двумя каналами.
Формирование паровытяжного канала.
Организацию сушильной камеры, дымохода.
Кладку печной трубы.

Вид и схема кладки шведки с лежанкой

Схема строительства печи

Кладка первых рядов

Порядок работы с 6 по 11 ряд

Порядовка 12—19 рядов

Отопительно-варочная печь с местом для лежания

Эта отопительная печь с лежанкой, плитой и духовкой идеально подойдет для дачного домика или небольшого загородного жилища с постоянным проживанием. В предложенной модели высота топчана ненамного превышает высоту стандартной кровати, поэтому забраться на нее не составит труда даже ребенку. При желании конструкцию можно установить между двумя смежными помещениями – одной стороной в спальню или комнату отдыха, а той частью, где находится варочная плита, – на кухню.

Схема печи с духовкой, плитой и лежанкой

Порядок кладки отопительно-варочной печи с лежанкой

Кладка 7—12 рядов

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

подпечья, используемого для сушки дров, его делают не всегда;
холодной печурки для хранения кухонной утвари, ее также может не быть;
шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
щеки – передней стенки горнила;
устья печи – отверстия между щеками;
перетрубья – ниши, над которой начинается дымоотводящая труба;
вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

Подпечье. Оно необходимо для сушки и хранения дров.
Холодная печурка — это маленькая выемка для хранения посуды.
Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
Вьюшка — это дверца, которая перекрывает полностью дымоход.
Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

Огнеупорный кирпич 1100 шт.

Дверки, колосниковая решетка, чугунная плита, ревизия.

Расходные материалы – вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.

Глиняный раствор – лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

2-й ряд – перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.

3-й ряд – полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.

4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.

5-й ряд – делаем основания под арочные своды, продолжаем прочистной канал.

6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.

7-й и 8-й ряды – в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.

9-й ряд – устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.

10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.

12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.

17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.

С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.

22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.

С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Перед началом работ необходимо рассчитать печь, найти необходимые планы и схемы и заготовить необходимое количество расходного материала. Тщательная подготовка ускорит кладку приблизительно в два раза.

Завершаем свод варочного устройства

18-й ряд является завершением кладки свода варочного устройство. Обустройство перекрытия для самоварника выполняется из стесанного кирпича в 19-м ряду. Два последующих — образуют дно самоварника. 22-й ряд выравнивает вершину конструкции под свод .

23-я линия устраивается согласно порядовке. а следующие три удлиняют перетрубье, которое перекрывается 27-м и образуется горизонтальный отвод, после чего монтируются две задвижки в отводах трубы и щитка. В 28-м монтируются дверцы и вьюшки, которые необходимы для перекрывания трубы послерастопки варочного устройства. 29-й перекрывает сеть отводов, которые расположены вертикально. Два протяжных отвода образуются в 30-м ряду. 31-й сужает горизонтальный отвод от самоварника. 32-й перекрывает все отводы и кладка завершается. Чтобы полностью понять весь процесс, желательно просмотреть видео .

Шведская печь: особенности и изготовление Русская печь на улице Особенности банных кирпичных печей Особенности использования газовых печей в бане и сауне

Другие варианты

На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.

Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.

Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.

Также вы можете выполнить порядовку колпаковой печи. Такая конструкция будет не только обогревать помещение, но и эффективно удерживать в нем тепло. Колпаковый камин — печь станет удачным решением для установки в загородном доме.

Заготовка материалов

Чтобы построить русскую печь с плитой и лежанкой, нужен качественный полнотелый керамический кирпич без сколов и трещин. Количество – не менее 2000 штук без учета возведения трубы, раствора потребуется порядка 100 ведер. Качество последнего не должно вызывать ни малейших сомнений, поэтому лучше всего приобрести готовую строительную смесь в торговой сети, глина из ближайшего оврага точно не подойдет. Кроме этого, необходимы такие элементы и фурнитура:

плита чугунная на 2 конфорки;
дверца для топки 140 х 250 мм;
дверца для поддувала 130 х 130 мм;
решетка колосниковая 260 х 280 мм;
задвижка с отверстием 260 х 240 мм – 2 шт;
вьюшка с отверстием 220 мм;
стальной бак для воды 400 х 260 х 280 мм;
угловая, полосовая и кровельная сталь.

Застелив фундаментную плиту слоем тепловой и гидроизоляции (можно использовать стальной лист, базальтовый картон и так далее), начинают возведение печи. При работе используется такая схема кладки: подготовленный кирпич опускается в ведро с водой, затем на основание наносится мастерком или рукой слой раствора и на него кладется кирпич из ведра. Далее, двигая его в разные стороны, кирпич притирают, а потом с силой придавливают. Лишний раствор, выбивающийся наружу, удаляют мастерком.

Во время кладки следует постоянно проверять горизонталь, вертикаль и точность выполнения углов. Не забываем измерять и диагонали прямоугольника, они должны быть равными. Здесь применяются такие инструменты:

Для выполнения правильной кладки неопытному печнику поможет схема и порядовка русской печи. Ниже представлены чертежи и разрезы печки с лежанкой и порядовые схемы укладки и размещения фурнитуры.

Важно! Раствор для скрепления конструкции применяется везде, кроме пода. Там кирпичи плотно подгоняются один к одному так, чтобы не было перепадов

Заканчивается ли романтика на кирпичном ложе? Или что нужно знать о печи с лежанкой, прежде чем выбирать ее для себя?

О чем же зачастую молчат печники и на что закрывают глаза владельцы печей с лежанкой? И что Вы должны принимать в расчет когда соберетесь класть печь с лежанкой самостоятельно.

Давайте разберем по порядку.

Сложная «русская теплушка» или печь с лежанкой может плохо растапливаться.

Это происходит за счет большого сопротивления газов в «холодном» состоянии. Во всяком случае, в положении задвижки «нагрева» лежанки. Тем более во время влажного и относительно теплого межсезонья.

Русская теплушка изначально уязвимая конструкция.

Возможно раньше, когда не было альтернативы печам, на это не обращали внимания. Даже при том, что, не было таких современных строительных материалов как шамотные плиты ШБ-94, ШБ-96 и ШБ-97.

Все дело в плите и констрцктивных особенностях кладки узлов печи, связанных с ней – перекрытия над плитой, площадки под плиту, стыков и соединений – все они подвержены высоким температурам

В особенности если мы действительно готовим на плите, при этом, не важно — открываем ли мы задвижку летнего хода или нет – ведь хорошую печь для отопления нормально утепленного дома не нужно топить более одного раза в сутки. Иначе печь «перетапливается» и начинает преждевременно разрушаться

Лежанка обязательно «треснет».

По той же самой причине, что и конструкция плиты, конструкция лежанки обязательно будет давать трещины. У лежанки есть вход горячих газов и есть выход. Она в любом случае будет нагреваться не так равномерно как просто колпак, который славится своим равномерным прогревом. Именно по этому возникает следующий пункт.

Об лежанку и стенку печи рядом можно обжечься.

Как правило, стенка возле входа горячих газов в лежанку и само место входа – самое горячее в печи и немудрено об него обжечься, особенно если нежиться на лежанке во время или сразу после протопки. Именно поэтому надо быть осторожным с романтическими отношениями на таком ложе…

На лежанке нежелательно греть голову.

На раскаленном камне прекрасно прогревается все тело. Высокая теплоемкость камня дает непрерываемый поток мощного тепла, что очень хорошо сказывается на здоровье… если не лежать на ней с головой какое–то время. Это может вызвать головную боль и даже головокружение.

Именно для этого и нужен «голбец» — сооружение из дерева (бывало и из кирпича), продолжающее лежанку, но не имевшее такого нагрева. Раньше голбец был нужен, чтобы просто-напросто удлинить лежанку, которая не всегда была достаточной длины. Сейчас так же не надо стремиться сделать лежанку во весь рост, нужно учитывать голбец – «холодное» удлинение лежанки, чтобы как минимум положить туда голову. Он может быть как приставным, так и встроенным. В нем сбоку могут быть системы хранения всякой утвари или небольшой дровник, например.

Как сложить русскую печь с лежанкой
