Беседки с мангалом, барбекю, печкой: красивые проекты для вашего участка (40 фото)

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Процесс установки

Мангал из кирпича для беседки надо прежде всего спланировать и перенести все это на бумагу. В самой постройке ничего сложного нет, вся работа может быть сделана самостоятельно, надо просто все делать согласно плана.

Он выглядит следующим образом:

Мангал для беседки из кирпича теперь разберем в подробностях. Здесь ничего не стоит упускать.

Отличительные особенности беседок с печью

Дачные участки все чаще оснащают беседками с печным оборудованием. Популярность таких комплексов обусловлена следующими факторами:

• беседка с печью может стать летней кухней, а если совместить ее с зоной приема пищи, комплекс станет идеальным местом для проведения семейных вечеров;
• пользоваться беседкой возможно даже в плохую погоду, так как огонь хорошо прогревает помещение, а если беседка крытая, то и зимние холода не помеха, источник огня всегда подарит тепло и уют;
• большой участок позволяет заложить конструкцию любого варианта — беседки обладают разнообразием форм и материалов, поэтому проблем с выбором не возникнет.

Главная особенность беседки – ее внешний облик. Летние кухни бывают как открытого типа, так и закрытого. Выбор варианта зависит от частоты пребывания на даче. Крытой беседкой можно пользоваться круглый год, но если хозяева наведываются нечасто, целесообразнее выбрать открытый тип. К тому же такая беседка стоит дешевле и проще возводится.

Для постройки кухни используют разнообразные материалы:

Советы

• В беседке с мангалом необходима система дымоотвода во избежание накопления сажи и дыма.
• Если мангал используется для приготовления большого количества еды, для непрерывного и интенсивного горения поленьев очень поможет поддувало.

• Оптимальный размер топки соответствует ширине используемых шампуров.
• Если перед резкой кирпич ненадолго вымочить в воде, это значительно облегчит процесс.
• Зимой для защиты беседки можно просто обмотать ее плотной пленкой, проделав несколько отверстий для вентиляции.

• Осенью нужно следить за тем, чтобы в беседке или возле нее не накапливались опавшие листья. С отсыревшей листвы может начаться гниение древесины.
• Со временем деревянные постройки могут пойти трещинами, которые придется заделывать шпатлевкой.
• Для кирпичной беседки оптимальным станет фундамент с высотой 30 см на уровнем земли и глубиной примерно в 40 см.

• При выборе места для беседки необходимо помнить от том, что она не должна стоять близко к линиям электропередач и газопроводу.
• При любом виде беседки печь стоит помещать под крышей. Это нужно не только для предотвращения скопления влаги, но и для продления службы конструкции мангала.
• Важным вопросом является выбор металла для элементов барбекю. Наиболее безопасным, долговечным и устойчивым к большим температурам станет чугун.
• Есть материал, который не стоит использовать ни для каких элементов барбекю – это сталь. Она быстро прогорает и окисляется при нагревании.

• Вокруг печи в беседке не рекомендуется ставить много мебели, от постоянного жара она быстро придет в негодность.
• При самостоятельном возведении печи нужно предусмотреть идеальную глубину топки. Расстояние от источника жара до шампуров\решетки будет оптимальным и не позволит еде пригорать.
• Если в качестве материала выбрано дерево, не стоит забывать, что оно подвержено гниению. Поэтому перед тем, так закопать основание столбов (балок), дерево нужно защитить битумом или просто намазать толстым слоем масляной краски.

• Для постройки печи необходим огнеупорный кирпич 1-го сорта. На нем не должно быть трещин, а звук при постукивании должен быть чистым.
• Эскиз – обязательная часть подготовки к строительству. На рисунке нужно изобразить (можно схематично) будущую постройку со всеми отличительными чертами: форма, цвет, расположение печи, основные элементы декора.

• При решении смешать несколько стилей в оформлении своей беседки нужно делать это аккуратно и помнить о том, что абсолютно не все стили сочетаемы между собой. Так, к примеру, скамейка из бревен не сможет вписаться в восточный стиль, а ажурная кованая конструкция не украсит интерьер в лесном стиле.
• Стоит помнить о том, что главное предназначение беседки – это расслабление и отдых. Дизайн должен соответствовать этой цели и нежелательно наличие в нем элементов просто ради декора или вовсе неудобных в использовании. Приоритеты стоит расставлять в пользу практичности, а не внешнего вида.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

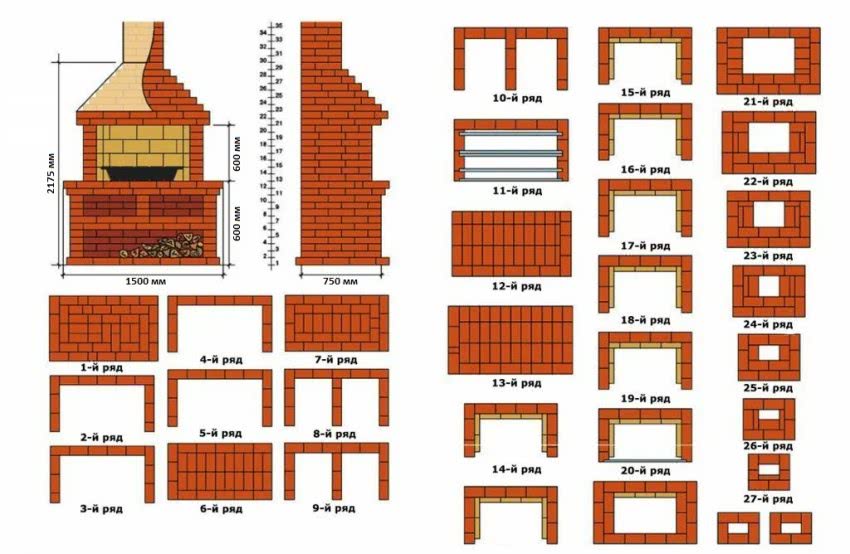

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации — это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша — гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Правила составления проекта

Конечно же, лучше обустраивать барбекю одновременно со строительством беседки. Первым делом нужно составить проект, обозначив на нём расположение и размеры всех элементов

Важно предусмотреть даже мельчайшие детали, как то удобные в эксплуатации жаровня и столешница, размещение кухонных принадлежностей, наличие водопровода и т. п

Читайте, как создать на участке кострище для уютного отдыха.

Также следует рассмотреть размещение постройки

Так, если планируется ставить её около деревьев, то необходимо обратить внимание, не будут ли мешать дымоходу ветви. Их нужно удалить ещё до начала строительства

Важно, чтобы печь не была построена рядом со стеной дома. Это негативным образом скажется на его состоянии и длительности службы

К тому же это небезопасно. Если беседка, в которой оборудуется печь, деревянная, то стоит позаботиться об укладке теплоизолирующих материалов.

Пример проекта:

Устройство

Идеальный вариант устройства печки – изначальное проектирование беседки вместе с барбекю. Иногда капитальную печку размещают отдельно от постройки, однако чаще ее располагают внутри беседки. Расположение конструкции должно быть безопасным и удобным. Печка не должна препятствовать свободному перемещению.

Месторасположение печи должно быть выбрано с подветренной стороны по отношении к жилому дому. Нельзя обустраивать капитальную печь на улице недалеко от жилого дома. Помимо этого не следует устанавливать ее недалеко от растущих деревьев. Зона, выделенная для готовки пищи, для большей безопасности может быть отделана керамогранитом или плиткой.

Для любого дела потребуется начальный проект. В его разработке необходимо учесть вес, габариты, внешний вид конструкции

В строительных работах важно строго следовать созданному проекту, отразив все нюансы постройки на чертежах

Возведение печи барбекю

Приготовление раствора

Важно учесть, что для сооружения печи требуется подготовить два отдельных вида строительного раствора, один из которых необходимо использовать для кладки, соприкасающейся с огнём, а второй – для скрепления элементов, расположенных в безопасной зоне. Для изготовления цементного раствора необходимо следовать таким пропорциям:

• 1 часть цемента М25.
• 5 частей песка.

Что касается огнеупорной смеси, то при её приготовлении нужно руководствоваться несколько иными рекомендациями, которые несколько различаются в зависимости от жирности основного компонента, а именно – глины:

• Тощая – 1 часть глины, 1 часть песка.
• Средняя – 1 часть глины, 1,5 части песчаной основы.
• Жирная – 1 часть глины, 2,5 песка.

Перед началом работ следует замочить глину минимум на 24 часаИсточник jooinn.com

Готовить цементный раствор допустимо непосредственно перед проведением работ

Что касается глиняной смеси, то перед тем, как сделать мангал из кирпича, важно замочить её на сутки. Рекомендуется периодически перемешивать глину, постепенно добавляя в неё необходимый объем песка

Кладка цокольного ряда

Первый этап – кладка цокольного ряда кирпичей. На указанном этапе необходимо выложить кирпичи в один или, что ещё лучше, два ряда сплошным прямоугольником согласно размерам будущей печи. Эта мера необходима для того, чтобы предупредить регулярное перегревание бетонной основы, которая может стать причиной его быстрого разрушения. В том случае, если при проведении работ используется вторичное сырье, кирпичи требуется тщательно очистить от грязи и старой цементной или иной смеси.

Построить качественную печь можно только при условии соблюдения всех правилИсточник bbq-aristokrat.ru

Жаровня

Теперь можно приступать к сооружению непосредственно печи. Итак, разберём пошагово, как выложить мангал из кирпича своими руками:

При возведении первого ряда важно оставить место для поддувала. Устанавливать рекомендуется дверцу, изготовленную из жаропрочных материалов, которые выдерживают воздействие высоких температур. Преимущественно в таких случаях используются металлические дверцы

Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании

Преимущественно в таких случаях используются металлические дверцы

Непосредственно между кирпичной кладкой и металлическими элементами важно оставить небольшие щели, наличие которых необходимо ввиду расширения металла при нагревании

Второй этап включает сооружение дровника, а также крыши. Для придания конструкции максимальной прочности рекомендуется сделать дополнительную стену.

В центре дровника требуется оставить небольшое пространство для металлической решётки, подобрать которую для учёта размеров следует заранее.

Для перекрытия дровника рекомендуется использовать оцинкованные листы.

Второй важный этап – возведение непосредственно жаровни, а также сборника дыма. Для выведения дыма наружу между кирпичами следует оставлять небольшие зазоры, оптимальное количество которых равно шести.

Далее для перекрытия отделения для топки необходимо возвести настил. Варочная поверхность, которую в последующем можно будет использовать для приготовления пищи, необходимо установить непосредственно над настилом, обязательно используя изоляционный слой.

После завершения всех работ необходимо сформировать трубу, которая будет выводить из мангала дым.

Для поддувала важно использовать огнеупорные материалыИсточник mydesignclub.info

Важным является следующее: после завершения каждого отдельного этапа работ требуется тщательно затирать швы между кирпичами, эта мера поможет увеличить прочность конструкции в целом.

Проекты

Поскольку пища в беседках с мангалом готовится на открытом огне, нужно позаботиться о том, чтобы он был надежно изолирован.

На этапе проектирования стоит определиться с типом будущей беседки. Основными разновидностями можно назвать открытые (капитальные стены могут отсутствовать, но имеется навесная крыша) и закрытые (универсальный вариант для использования в зимнее время). Конструкция с печкой внутри также может быть полуоткрытой – с частичным застеклением или оборудованием стен только в месте для готовки.

Финская беседка – это маленький деревянный садовый домик с мангалом посередине. Мангал, в свою очередь, размещается на каменном поддоне. Во избежание накопления дыма в такой беседке устанавливают специальную вытяжку.

Чтобы стройка проходила без накладок, необходимо составить чертеж. При этом учитывается примерное количество людей, которых нужно разместить в будущей беседке, габариты мебели, если она предусмотрена.

Что касается вопроса расположения, оптимальным будет место недалеко от дома рядом с источниками воды или в тени от большого дерева. Нужно предусмотреть наличие свободного пространства перед постройкой, чтобы она не стояла вплотную в дому. Обычно это территория примерно в 2-4 квадратных метров. Ее можно вымостить плиткой или камнем.

При планировании нелишним будет учесть преобладающее направление ветра на данной местности. При соблюдении этого простого правила можно в разы уменьшить вероятность внезапных возгораний.

Кирпичное сооружение предусматривает закладку надежного фундамента. Оптимальный вариант – ленточный армированный, размер которого нужно подобрать исходя из габаритов печи и желаемой вместительности беседки.

На слой фундамента необходимо наложить гидроизоляцию и уже после этого приступать к возведению стен. Кирпич класть обычно начинают от входа и далее по периметру. Применение в строительстве пустотелого кирпича поможет значительно снизить итоговый вес конструкции.

Строительным уровнем проверяется ровность каждой стены, после чего можно устанавливать стойки из дерева и формировать стропила для будущей крыши.

Следующий шаг – обустройство самого мангала. В первую очередь, выкладывается основание и дровница. После сооружения мангала можно приступать к установке разделочного стола, ниши для посуды, если она предусмотрена проектом. Металлическая пластина в топке отлично послужит заменой варочной панели. Завершающие этапы строительства – проведение дымохода (лучше трехканального), перекрытие крыши и укладка пола.

Готовая постройка должна постоять некоторое время и слегка «осесть». Для защиты от любых погодных условий весь дачный домик нужно пропитать влагоотталкивающим раствором.
