Электрические переключатели на 2 положения

Оглавление

Исполнение и устройство

По степени защиты пакетный переключатель может быть представлен тремя типами изготовления:

  • Открытый — для монтажа в непыльных помещениях, в местах, исключающих случайное прикосновение к токонесущим элементам прибора.
  • Защищенный, в котором клеммы укрыты пластмассовым кожухом, препятствующим попаданию внутрь устройства посторонних предметов и не допускающим поражения персонала электрическим током.
  • Герметический с пластмассовым кожухом и резиновыми уплотнениями, предохраняющими от попадания влаги.

Основу конструкции любого «пакетника» составляют одна или несколько неподвижных контактных групп и переключающий механизм. Каждая неподвижная секция (пакет) имеет клеммы для подключения электрических проводов. Переключающие контакты закреплены на подвижной втулке квадратного сечения, расположенной внутри устройства. Пакеты, чередуясь с изоляционными шайбами, стягиваются между собой соединительными шпильками. Передняя и задняя секции закрываются крышками: сзади — глухой, спереди — с отверстием для выходного вала подвижной группы, на который крепится рукоятка управления.

Бытовое применение

Применение переключателя на два положения на лестничном пролете

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Другой пример важности управления осветительным прибором их двух точек – когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки – выключатель. При нажатии на кнопку прибора на входе в помещение группа контактов перекидывается на линию питания расположенного по его центру осветителя (люстры например). При коммутации второго прибора, размещенного у кровати, другие групповые контакты срабатывают на ее отключение

Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения. В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки

Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты.

Возможен еще один вариант бытового применения двухпозиционных переключающих элементов, состоящий в установке их в схемы управления домашним освещением из трех мест. В этом случае потребуется еще один переключатель, монтируемый посредине обслуживаемого пространства или в любом другом функционально удобном месте.

Дополнительный прибор включается по так называемой «перекрестной» схеме, но по сути представляет собой все тот же двухполюсный элемент. С его помощью удается перекидывать групповые управляющие контакты с одного направления на другое.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Проходные выключатели без распаечных коробок

Иногда возникает необходимость реализовать проходную схему освещения без распределительных коробок. Тут как говорится хозяин барин — это возможно.

Однако следует понимать, что при воплощении таких схем увеличивается количество жил в подрозетниках. Следовательно придется распутывать этот «клубок» и разбираться в назначении каждого проводника при замене выключателей.

Схема легко адаптируется на две точки или более трех. Также возможно добавление PE защитного проводника, для этого нужно добавить по 1 жиле в каждый из трех кабелей и соединить их в подрозетниках аналогично нулевым.

Как можно понять из схемы, вся разница в наличии нулевого провода в подрозетниках — он просто соединяется со следующим. В схему можно добавить проводник заземления, соответственно в каждом кабеле должно быть на 1 жилу больше.

Принцип работы проходных и перекрестных переключателей


Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода

Как подключается этот механизм?

Если координация предполагается из двух зон:

Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода

Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.
Два других взаимно соединяются жилами аналогичных цветов.
В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Принцип работы и устройство

Классический переключатель на два направления или двухпозиционный коммутатор относится к той же категории устройств, что и обычный однополюсный прибор. Однако если последний просто замыкает и размыкает цепь питания, включая или выключая нагрузку, то переключатель электрический на 2 положения перекидывает свой контакт с одной нагрузочной линии на другую. В этом и состоит его принципиальное отличие от других коммутирующих элементов, что естественным образом сказывается и на устройстве.

Двухполюсный прибор (в отличие от однополюсного аналога) содержит в своей конструкции не две, а три группы коммутируемых контактов. Один из них, называемый центральным, поочередно подключается то к одному, то к другому направлению, подавая питание к различным потребителям. Типичный пример такой конструкции – обыкновенный тумблер, который в большинстве оборудования используется только наполовину – как выключатель или включатель. Если у этого прибора задействовать второе направление, он превращается в устройство перекидного типа, отключающее одну нагрузку от питающей сети и подключающее другую.

Переключатели на два направления: схема подключения

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.

Схематическое изображение различных коммутационных устройств

На рисунке показано:

  1. обычный выключатель и вариант его подключения;
  2. пример использования сдвоенного выключателя;
  3. подключение двухполюсного выключателя;
  4. коммутатор.

Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Как подключить

В советские времена применение переключателя на три положения для электроснабжения многоквартирных домов было распространено и являлось повсеместным явлением. Тогда их устанавливали в распределительных щитах. Сейчас вместо таких устройств чаще используются автоматические. Если хозяин предпочел использование трехпозиционного трехфазного переключателя, его можно установить перед счетчиком электроэнергии, ведущим к щиту, чтобы можно было выключить квартирную сеть полностью, если возникнет такая необходимость. Также для усиления защиты сети от избыточной нагрузки или короткозамкнутого инцидента можно рекомендовать совмещенное использование обеих устройств.

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

  • К одному проводнику осветительного прибора присоединяется нулевой провод.
  • Фазный проводник подключается к входной клемме одного из переключателей.
  • Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
  • Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

https://youtube.com/watch?v=RWI_-tMXtDA

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями. Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Фазный проводник необходимо подключить на вход одного из двух устройств. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

Структурное обозначение (маркировка)

Общепринятая маркировка пакетных выключателей выполняется в виде структуры: ПХ X XXX XX XX хххх х. Расшифровывается надпись следующим образом:

Таблица 1

№ позиции структура Расшифровка
1 ПХ ПВ – пакетный выключатель; ПП – пакетный переключатель
2 Х Количество полюсов: 1 – однополюсный;

2 – двухполюсный;

3 – трёхполюсный;

4 – четырёхполюсный.

3 XXX Условное обозначение параметров номинального тока: 16 – 16 А;

40 – 40 А;

63 – 63 А;

100 – 100 А;

160 – 160 А.

4 XX Количество направлений (для переключателей) электрических цепей: H2 – два направления;

H3 – три направления;

H4 – 4 направления;

P – для реверса мотора.

5 XX Шифр климатического исполнения и категории размещения по ГОСТ 16708-84
6 xxxx Шифр степени защиты и материала корпуса: IP00 – открытый;

IP30 – карболитовый корпус;

IP56 пл. – пластиковый;

IP56 сил. – силуминовый.

7 x Способ крепления: 1 – передней скобой, за 4 мм панелью;

2 – передней скобой за 25 мм панелью;

3 – крепление задней скобой внутри шкафа;

4 – крепление за корпус (для выключателей со степенью защиты IP30, IP56).

Список источников

  • samelectrik.ru
  • StrojDvor.ru
  • www.asutpp.ru
  • www.syl.ru

Особенности монтажа и подключения

Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто

При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.

В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».

Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:

  1. Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
  2. Подготовить черновую схему размещения переключателя и подводки к нему проводников.
  3. После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
  4. В готовую круглую нишу установить сам коммутационный прибор.
  5. Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.

Прядок установки открыто прибора выглядит следующим образом:

  1. Делается разметка зоны его фиксации на стене.
  2. На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
  3. Изделие фиксируется на нем посредством подходящих по размеру метизов.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель», так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления

. Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку. Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один перекрестный переключатель

. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно сложно найти в продаже, но знайте — он существует!

Иногда перекрестный проходной выключатель называют перекидным

Принцип работы и устройство

Классический переключатель на два направления или двухпозиционный коммутатор относится к той же категории устройств, что и обычный однополюсный прибор. Однако если последний просто замыкает и размыкает цепь питания, включая или выключая нагрузку, то переключатель электрический на 2 положения перекидывает свой контакт с одной нагрузочной линии на другую. В этом и состоит его принципиальное отличие от других коммутирующих элементов, что естественным образом сказывается и на устройстве.

Двухполюсный прибор (в отличие от однополюсного аналога) содержит в своей конструкции не две, а три группы коммутируемых контактов. Один из них, называемый центральным, поочередно подключается то к одному, то к другому направлению, подавая питание к различным потребителям. Типичный пример такой конструкции – обыкновенный тумблер, который в большинстве оборудования используется только наполовину – как выключатель или включатель. Если у этого прибора задействовать второе направление, он превращается в устройство перекидного типа, отключающее одну нагрузку от питающей сети и подключающее другую.

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.


Схема включения освещения с двух разных мест

Обозначения на рисунке:

  • А, В – переключатели;
  • L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

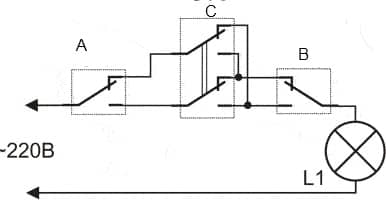

Управление освещением из трех разных мест

Обозначения на рисунке:

  • A,B – двухпозиционные коммутаторы;
  • С – промежуточный двойной переключатель двух направлений;
  • L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Принцип работы

Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:

  • Подключение входа к выходу № 1.
  • Вход соединен с выходом № 2.

На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.

Полезные мелочи

А напоследок несколько полезных замечаний по теме:

Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя кабель идет в коробку или несколько коробок.

Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать, оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные два провода и подцепить к ним обычный выключатель.

На этом публикацию о проходных выключателях заканчиваем.

Оцените публикацию:

Currently 4.05

Оценка: 4.1 (1046 голосов)

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления: при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель. На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше. Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Бытовое применение

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Трехфазные и двухпозиционные коммутаторы модульного типа

Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.

Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.

Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:

  • при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
  • в современных электросетях, оснащенных системами автоматического резервирования;
  • для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
  • для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
  • при выборе нужного режима для отопительного оборудования и сварочных агрегатов.

Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.

Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:

  • тип коммутирующего устройства;
  • номинальный ток, на который рассчитан его рабочие контакты;
  • электрическая схема коммутаций (таблица переключений);
  • категория защищенности от климатических воздействий.

Как подключить

Приведем пример реализации схемы управления освещением с двух мест, используя для этого переключатели Легранд (Legrand). Этот производитель выпускает надежные бытовые модели серии Cariva и Valena, цена которых ненамного отличается от стоимости обычных выключателей.

Прежде чем купить переключатели, обратите внимание на различные исполнения, они могут быть как для скрытой, так и открытой проводки, а также с подсветкой и индикацией положения на коробке (корпусе). Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник)

Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник)

Напоминаем, что все работы, связанные с подключением электрооборудования необходимо выполнять только при полном обесточивании электрических цепей. Поэтому прежде, чем приступать к действиям, убедитесь в том, что электричество выключено, желательно для этого использовать специальный прибор (пробник).

Схематическая реализация поставленной задачи показана на рисунке ниже.


Схематическое изображение установки двойного управления освещением

Синим цветом обозначен нулевой провод, красным – фаза. Заметим, что все коммутации должны выполняться именно с фазой.

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.


Схема монтажа двух одноклавишных переключателей Legrand

Подключение коммутаторов для управления с трех мест выглядит следующим образом.


Подключение для управления освещением из трех разных мест

Как видите, одноклавишный или двухклавишный выключатель на два направления подключить не сложно, при этом он поможет сделать управление освещением в вашей квартире более комфортным.

Использование импульсного реле

Проходную схему также можно организовать при помощи импульсного реле.

Какие преимущества?

Главное достоинство этой схемы — неограниченное число точек управления. На каждый выключатель нужно тянуть всего два проводника.

Какие недостатки?

Необходимо установочное место в щите, а соответственно придется вести всю проводку туда же. В качестве выключателей придется использовать выключателикнопочного типа . Вообще, такое решение приемлемо только при большом количестве мест управления освещением или при каких-либо нестандартных задачах.

Моделей импульсных реле много и в целом вопрос требует отдельной темы, поэтому подробности в рамках этой публикации рассматриваться не будут.
