Как рассчитать и соорудить монолитное перекрытие по профнастилу

Оглавление

Расчет перекрытия


Чертеж монолитного перекрытия по профнастилу. К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Правила армирования перекрытий и заливка бетоном

Укладка арматуры

Заливка бетона

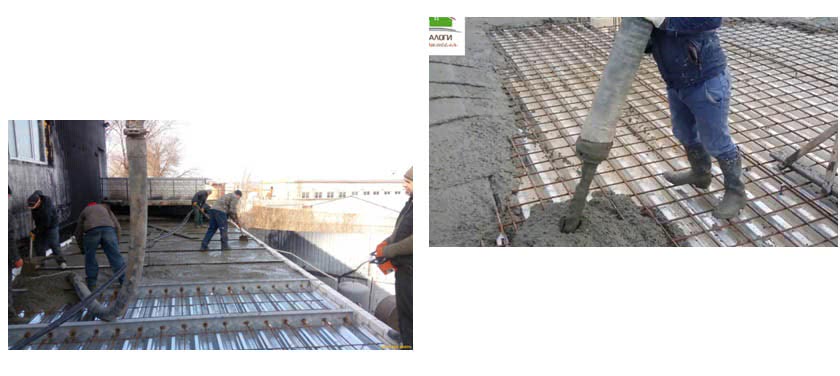

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

  • Создается равномерное давление на стены по всему периметру.
  • Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
  • Не надо привлекать грузоподъемную технику (кран).
  • Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Этапы и особенности монтажа

Обустройство железобетонного перекрытия по профилированным листам предусматривает три основных этапа:

  • монтаж опалубки из профнастила;
  • создание и укладка армирующего каркаса;
  • заливка бетонной смеси.

Установка опалубки

Монтаж несъемной опалубки из профлистов

Крепление металлических листов к балкам осуществляется с помощью бронебойных саморезов на 32 мм. Чтобы исключить прогибание опалубки из профлистов под тяжестью бетона, устанавливаются временные стойки, которые располагаются между основными балочными опорами. Количество дополнительных опор зависит от толщины металла профнастила, высоты гофры и площади межэтажного перекрытия. Снимаются стойки после полного затвердевания бетона.

Установка каркаса

Несущие характеристики монолитного межэтажного перекрытия из профнастила повышаются за счет монтажа дополнительного «скелета», для изготовления которого используются арматура и арматурная сетка. Армирующие элементы укладываются в волны профлистов. Эффект использования такого способа улучшается за счет установки небольших подпорок, приподнимающих арматуру на высоту до 20 мм.

Монтаж арматурного каркаса

Монтаж арматуры, расположенной между балками, осуществляется сплошными отрезками. На участках,  где профлисты укладываются непосредственно на несущую стену и на крайние двутавровые балки, арматура доводится до самого края профнастила. Допускается максимальное отклонение не более 20 мм, в ином случае нагрузка, создаваемая бетоном, будет перераспределяться на металлических листах.

Армирующая сетка с ячейками 200х200 мм может создаваться непосредственно на объекте. Для ее изготовления используются металлические прутья диаметром от 3 мм, а соединение на стыках осуществляется сваркой или оцинкованной проволокой. Зачастую применяться готовый вариант сетки. Укладывается армирующий пояс на профилированные листы. Расстояние между сеткой и металлом составляет не менее 15 мм.

Заливка бетонной смеси

Перед тем как приступить к бетонированию покрытия подготавливается рабочая поверхность. Опалубка из профлистов очищается от имеющихся загрязнений, моется водой и высушивается. Для подачи бетонной смеси задействуется один из механизированных способов. Могут использоваться:

  • бетононасос стационарный или передвижной;
  • ленточный транспортер;
  • специальная строительная бадья, которая поднимается с помощью крана.

Дополнительные опоры под опалубку из профнастила

Данная технология предусматривает заливку бетонной смеси в один заход. Выравнивание по всей поверхности выполняется с помощью строительной гладилки. Уплотняется бетонный слой глубинным вибратором. Для «железнения» поверхности и предохранения от внешних воздействий используется сухой цемент. Если не получается сразу залить всю площадь перекрытия из профилированных листов, тогда укладка бетона осуществляется в каждый пролет и за несколько этапов. При поэтапном бетонировании следует фиксировать сроки, чтобы вовремя демонтировать дополнительные опоры.

В соответствии с нормативными требованиями толщина бетонного слоя должна перекрывать верхнюю часть волны:

  • В безбалочном перекрытии минимальная толщина составляет 250 мм (измеряется от нижнего края профиля).
  • В балочном варианте — 70-80 мм (не берется в учет высота профиля).

Погодные условия влияют на особенности и нюансы заливки. Чтобы исключить появление трещин, нарушающих целостность бетонной структуры, за поверхностью требуется постоянный уход в виде регулярного увлажнения и укрывания влагоемкими материалами до достижения 70% прочности. Бетонирование выполняется при плюсовой температуре воздуха, не ниже +5°С. Полное затвердевание в летний сезон при температуре окружающей среды 20°С наступает через 10-14 суток.

Если температура опускает до 0°С и ниже, тогда согласно нормативам в бетонную смесь вводятся специальные противоморозные добавки. Такой состав хоть и стоит дороже, но зато гарантирует успешное завершение бетонных работ. При снижении температуры воздуха бетонная поверхность нуждается в дополнительном утеплении. В этом случае период полного затвердевания увеличиваются до 28 дней.

Заливка бетона по профнастилу

Выполнение монтажа металлопрофиля

Сборка опалубки для изготовления перекрытия по профнастилу – базовый этап работ, который следует выполнять с учетом указанных требований:

  • выдерживать нахлест между профлистами с перекрытием в две отбортовки;
  • опирать каждый профлист не менее чем на три несущих бруса;
  • фиксировать элементы опалубки с помощью саморезов по металлу;
  • обеспечивать жесткость в местах нахлеста с использованием заклепок.

После сборки опалубочной конструкции следует окантовать торец опалубки досками, высота которых соответствует толщине бетонного слоя. Опорные колонны и балки необходимо устанавливать, согласно требованиям проектной документации.

Устройство и этапы монтажа перекрытия своими руками

Вес перекрытия распределяется на стены и балки, каждая из которых имеет собственный фундамент

Монолитную бетонную плиту перекрытия формируют профлисты, арматура и бетон. На практике применяют несколько вариантов таких конструкций:

  • Плита перекрытия опирается на каркас из балок – в этом случае нагрузка распределяется не на стены, а на опорные колонны, каждая из которых имеет собственный фундамент.
  • Плита перекрытия опирается на балки, закрепленные на стенах – тогда края металлических балок приваривают к закладным элементам, которые размещают в специальных «карманах» стен. В целом такая конструкция будет нагружать стены и фундамент.
  • Безбалочный вариант – профлисты не имеют точек опоры посередине. При использовании такой конструкции в обязательном порядке проводится объемное армирование, повышающее прочность монолитной плиты. При этом арматура соединяется с колоннами при помощи сварки. Чтобы улучшить равномерность распределения раствора в отдельных случаях используется съемная опалубка.

Монтаж перекрытия из профлиста и бетона начинают с подбора материалов:

  • для колонн подходят металлические трубы круглого или квадратного сечения;
  • в качестве балок используют швеллеры или металлические двутавровые балки;

Профнастил укладывают внахлест, соединяют анкерами, сверху монтируют арматуру

Профлист для перекрытия должен высотой гофры обеспечить необходимую жесткость при толщине от 0,8 до 1,5 мм. Такими параметрами обладают, например, профилированные листы марок Н60-Н114.

Профлисты укладывают с опорой на потолочные балки каркаса нахлестом в одну или две гофры. Места нахлеста при этом дополнительно скрепляют заклепками, размещая их с шагом 40 см друг от друга. Крепят профилированные листы в местах стыка с балками усиленными (бронебойными) саморезами 5,5х32. Закрепив профлисты, приступают к армированию перекрытия.

Для создания объемной армирующей структуры используется плоская сварная сетка с ячейками размером 15х15 см и продольные отрезки арматуры, уложенные на дно каждой волны профлиста. Соединяют их вертикальными связями с шагом не более 20 см, используя при этом перевязочную проволоку. Концы сетки и армирующих прутков приваривают к балкам и колоннам.

Для более прочного сцепления с бетоном на профлисты наносят специальные насечки («рифы»).

Далее металлические стержни приподнимают над поверхностью дна гофр на 2-4 см, используя для этого пластмассовые фиксаторы.

После армирования приступают к заливке конструкции жидким бетоном. Изготавливают его согласно СНиП 3.03.01-87«Несущие и ограждающие конструкции».

Перекрытие по профнастилу в готовом виде

Перекрытие должно бетонироваться сразу или по пролетам (в шахматном порядке). Затем залитый бетон уплотняют при помощи глубинного вибратора и выравнивают специальными гладилками. После выравнивания поверхность присыпают («железнят») сухим цементом, что защитит ее от внешних воздействий.

Застывающее перекрытие накрывают плотной тканью, которая постоянно увлажняется, чтобы предотвратить появление трещин в процессе схватывания. Процесс схватывания бетона может занять от 10 суток (летом) до 3-4 недель (зимой).

Профнастил для перекрытий

Современное строительство особняков и коттеджей имеет одну особенность. Сегодня пользуются популярностью железобетонные плиты. Как правило, это профнастил для перекрытий.

В статье мы бы хотели рассказать о том, что такое перекрытие по профлисту. В тексте будут затронуты вопросы, связанные с отличием перекрытий по профнастилу от обычных перекрытий. Также мы поговорим о монтаже таких конструкций.

Монолитные перекрытия по профнастилу применяются в самых разных строительных областях. Как правило, профили используются при создании террас, при возведении гаражей и других зданий.

Процесс монтажа перекрытия

Первым делом следует осуществить тщательный расчет. Это необходимо как для использования профнастила для перекрытия, так и любого другого материала.

Чтобы выполнить верный расчет, необходимо учесть следующие данные:

  • точные размеры здания;
  • учет нагрузок, которые создает перекрытие.

С помощью этих данных, вы без труда подберете правильные размеры металлических балок и колонн. Можно сделать расчет деревянных балок перекрытия. но всё же, с профнастилом лучше использовать металлические балки.

Колонны изготавливаются из металлических труб с круглым или квадратным сечением. Для изготовления балок чаще всего применяют металлические двутавровые балки и швеллера.

Вы должны учитывать, какой профнастил используется при строительстве перекрытия. Ведь это напрямую влияет на шаг укладки балок, а также на выбранное для них сечение. Другими словами, металлопрофиль для перекрытий с большой высотой потребует меньшего шага для укладки балок. Чтобы выполнить наиболее точный самостоятельный расчет расстояния между балками, обратитесь к производителю профнастила.

В обязанности продавца входит предоставление вам всей необходимой информации о параметрах материала. Он должен рассказать вам об основных видах профнастила, его характеристиках, несущей способности и т.п.

Пример для расчета:

  1. К примеру, шаг укладки балок равен трем метрам. На профнастил нанесена маркировка ТП–75. Толщина листа – 0,9 миллиметра.
  2. При определении требуемой длины профнастила, советуем учитывать его опору не на две балки (распространенный вариант), а на три. Это позволит в будущем предотвратить прогиб листа.
  3. Чтобы надежно закрепить лист на металлическое основание балки, используются саморезы на 32 миллиметра. Крепления снабжены усиленным буром. Бур позволяет создавать швеллера без использования предварительного просверливания дрелью. При этом саморезы называются бронебойными. Крепление выполняется в тех местах, где соединяются стык профлиста и перекрывающие балки. Например, если вы укладываете лист на три балки, то и крепление должно располагаться в трех точках. При укладке на две балки – в двух местах и т.п.
  4. Кроме крепления листов к балкам следует зафиксировать их в местах стыков. Для этого идеально подойдут бронебойные саморезы 32 миллиметра. Однако, их длина должна быть чуть меньше. Например, используйте саморезы на 25 миллиметров. Шаг вкручивания саморезов должен составлять не менее 40 сантиметров.

После завершения профнастильной опалубки, можно приступать к процессу укладки бетона. План перекрытия должен учитывать минимальную толщину этого перекрытия. Она, как правило, составляет 7-8 сантиметров без учета толщины самих листов. Наиболее популярной маркой бетона является М-25, которая обозначается также как М-350.
Перед проведением бетонирования осуществить подготовительные работы для профнастила. Их суть заключается в том, что на нижнюю центральную часть каждого расположенного между балками пролета, следует установить палки. Они должны быть по всей высоте, начиная от пола и до самого профилированного листа. Установка палок необходима для того, чтобы предотвратить проседание профнастила от бетона. После того, как бетон высохнет – можно будет убрать временные опоры.
Осуществляйте процесс бетонирования за один раз. Если же по каким-либо причинам вы не уложились за рабочий день, то выполните бетонирование одного пролета.
При выполнении бетонирования в несколько этапов, запоминайте, за сколько дней высыхает каждый пролет. Это необходимо для того, чтобы вовремя убирать опоры из-под высохшего бетона. Учитывайте, что бетон становится прочным не сразу после его заливки. Необходимо наличие теплой погоды и срока в 10-11суток. Только тогда бетон достигнет примерно 80% требуемой прочности. Если работы производятся зимой – то высыхание бетона растянется на три или четыре недели.
Осуществляя перекрытие крыши профнастилом в жаркую погоду, следует постоянно смачивать бетон. Это предотвратит испарение влаги под воздействием солнечных лучей на листы профнастила.

Как и многие другие строительные работы, бетонное перекрытие по профнастилу не представляет собой ничего особо сложного.

Перекрытие по профнастилу, пример на видео:

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Проведение монтажных работ

Подготовительный этап заключается в составлении проекта и формирования ресурсной базы для проведения монтажных работ. Здесь должно быть, кроме прочего, выполнено обеспечение инструментами, оборудованием и расходными материалами (средства индивидуальной защиты, крепеж и прочее).

Устройство опалубки

Укладка профлиста на перекрытие из металлического каркаса выполняется с фиксацией посредством саморезов с наконечником в форме бура.

Бронебойные саморезы по металлу (с буром)Источник prom.st

Так не придется предварительно проделывать отверстия или углубления, фиксация полотен будет проводиться быстрее. Шаг между метизами соблюдается в пределах 400 мм. В местах нахлеста кромок расстояние сокращается до 250 мм. Здесь рекомендуется применение заклепок. Такое частое положение саморезов необходимо, чтобы опалубка гарантированно справилась с давлением со стороны тяжелого бетонного раствора.

В завершение формующая конструкция ограничивается вертикальными бортами. Здесь можно использовать доску высотой в соответствии с проектной толщиной монолита. После этого можно приступать к армированию перекрытия по профлисту.

Армирование

Усиливающий каркас собирается из железных прутков диаметром 12 мм. Они укладываются в каждую из волн стального основания. При необходимости поперек профильной линии добавляются заготовки сечением в 6 мм. Соединять элементы можно сварочным аппаратом либо вязальной проволокой. Другой вариант – укладка готовой решетки поверх базового армирования на анкерах или специальных подкладках.

Пример продольного армирования перекрытия по профлисту без усиленияИсточник blogspot.com

Работы с бетоном

Заливка опалубки из профлиста для одного пролета с арматурным каркасом проводится за один заход. Оптимальным вариантом здесь будет заводской раствор и бетоносмесительная техника (насос, транспортер). Перед этим стоит для подстраховки установить дополнительные временные подпорки под профнастил по центру между базовыми стойками. Так снижается вероятность, что профильное полотно прогнется.

Раствор используется марки М350 и выше. По мере высыхания и затвердевания цементная масса отдает влагу, то есть монолит будет легче, а лишние колонны можно будет демонтировать. Летом это проводится примерно через 10-12 дней, зимой через месяц.

С бетоном нужно будет пошагово выполнить следующие действия:

  • равномерно распределить раствор по несъемной опалубке из профлиста для перекрытий;
  • устранить из смеси воздух, тем самым уплотнить ее (можно протыкать арматурным прутом, но лучше использовать специальное оборудование);
  • выровнять поверхность с помощью правила.

Механизированная заливка стяжки по профлистуИсточник strojdvor.ru

Для правильного высыхания бетона далее необходимо создать и поддерживать условия близкие к оптимальным. В частности: относительная влажность – 50-60 %, температура – +15-+22 градуса по Цельсию, отсутствие сквозняков и динамики. Чаще монтажные работы проводятся летом, поэтому в жару потребуется периодическое увлажнение поверхности из-за излишне быстрой водоотдачи бетона. Сверху бетонное перекрытие по профнастилу укрывают полиэтиленовой пленкой. Зимой применяется раствор с антифризными добавками, чтобы при минусовой температуре состав не замерзал.

В этом видеоролике специалист детально рассказывает об особенностях перекрытий по профлисту и отвечает на вопросы пользователей по технологии монолитных перекрытий с несъемной стальной опалубкой:

Часть вторая видео про особенности перекрытий по профлисту:

Коротко о главном

Профнастил для устройства несъемной опалубки под перекрытия применяется несущего типа из-за высокой волны профиля.

Плюсы материала: стойкость к агрессивным условиям эксплуатации, долговечность, высокая прочность.

Конструкция перекрытия по профлисту представлена строительным пирогом: опорные столбы, три балки, стальное полотно, продольное и дополнительное армирование на анкерах, бетонный раствор.

Перед монтажом перекрытий важно правильно составить проект с проведением инженерных расчетов. Толщина стяжки по профнастилу равна примерно 1/30 от длины одного пролета (это диапазон от 1,5 до 6 метров)

Толщина стяжки по профнастилу равна примерно 1/30 от длины одного пролета (это диапазон от 1,5 до 6 метров).

Перед заливкой бетонной стяжки рекомендуется установка временных подпорок между базовыми столбами для исключения деформации несъемной опалубки.

Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту

Перекрытие по профлисту может быть и без двутавровых балок или швеллеров.

Вместо балочногокаркаса используют несущий профлист с высотой волны от 60 мм, толщиной от 0,7 мм, и усиленное армирование – нижнее, верхнее, поперечное и сетку. В этом случае профилированный лист является несъемной опалубкой, а основные нагрузки воспринимает усиленный арматурный каркас. Листы укладываются узкой гофрой вниз и так же, как в способе с балками, ориентируются волнами поперек длинной стороны пролета. Получается разновидность ребристого монолитного перекрытия, только ребра формируются не съемной опалубкой, а гофрами. В отличие от сталежелезобетонной плиты с опорой на балки, эту плиту не рекомендуется заливать легкими бетонами, а класс прочности на сжатие стоит увеличить до В22,5 (М300).

Нагрузку держит именно железобетон, ни пенобетон, ни керамзитобетон не обладают необходимой прочностью. Усиление армирования в этом случае бесполезно.

При заливке обязательно тщательное вибрирование раствора. При необходимости снизу ставят подпорки, которые снимают после набора бетоном прочности.

Один из наших умельцев решил задействовать профлист не только в качестве опалубки, но и как дополнительный силовой каркас.

Делаю монолитное перекрытие по профлисту Н75, толщиной 0,7 мм. Чтобы не терять его несущей способности, после заливки решил включить его в совместную работу с бетоном. Сделал так: перфоратором (сверло 6 мм) в каждом гребне пробил отверстия через метр и вставил в них отрезки проволоки толщиной 6 мм, длиной 10 мм, и на нее вместо звездочек положил и привязал арматуру, плюс сверху сетка. Даже жесткости прибавилось, сравниваю до и после вязки арматуры.

Пролеты по 3,6 и 2,0 м, в волне арматура 12 мм, сверху – сетка из проволоки толщиной 5 мм, с ячейкой 100×100 мм. Снизу волны закрыл обрезками газоблока и загерметизировал щели монтажной пеной, одного баллона хватило на 70 м². Настил опирается только на внешние стены и на несущую стену посередине. Плиту заливал бетононасосом, толщина перекрытия – 130 мм, площадь 76 м², ушло около 7 м³ раствора (М300). Через несколько часов можно было срезать бугры, ориентируясь на правило, на следующий день смочил плиту и отшлифовал.

Систему теплого пола обычно монтируют в чистовой стяжке, но при желании можно совместить теплый пол и монолитное перекрытие по профилированному листу.

Есть ли возможность монтажа труб ТП прямо в заливаемую плиту? Не ослабит ли такое перекрытие наличие в ней труб ТП? И если можно, сколько толщины добавить под 20 трубу? Я так понял, что ТП надо располагать между слоями армирования, чтобы верхний слой арматуры в бетоне не «утопить» для его нормальной работы? Хотелось бы один раз постараться и залить бетон ровно, чтобы остался только финишный наливной пол и не пришлось нагружать плиту дополнительной стяжкой.

Способ имеет право на жизнь, при условии увеличения толщины перекрытия и наличия определенного опыта.

Добавьте 20 мм, за счёт того, что плита будет толще, прочность ее увеличится, что скомпенсирует ослабление от труб. Сами трубы нужно расположить примерно по центру плиты. А вообще, закладывать ТП в перекрытие имеет смысл только в том случае, если уверены, что сможете залить плиту очень ровно, чтобы потом стяжкой не пришлось выравнивать. Если стяжка все равно будет, то проще в ней ТП разместить.

Если дом сезонного проживания и отапливаться в холода будет периодически, то на профлисте будет образовываться конденсат, как, впрочем, и на других поверхностях. В такой ситуации поможет утепление.

Решение для такого потолка – вспененный полиэтилен толщиной 5-10 мм с тщательным проклеиванием швов, между потолком и перекрытием.

В помощь всем, кто собирается заливать облегченное монолитное перекрытие по профилированному листу без балочного каркаса, Winder выложил сводную таблицу. Она незаменима, когда нет проекта и сделанных профессионалами расчетов. Нагрузочная способность приведенных перекрытий составляет 550 кг/м².

Также умелец поделился схемами перекрытия.

Что касается экономичности, в плане финансов такое перекрытие обойдется практически столько же, сколько пустотные плиты, возможно и несколько дороже. Тем не менее, это адекватная альтернатива пустоткам, если есть проблемы с подъездом тяжелой техники.

Я строюсь на участке, застроенном со всех сторон, туда и миксер с трудом заезжает, а о платформе с краном можно и не мечтать. По сравнению с грузовым вертолетом, чтобы доставить плиты на последние 40 метров и положить, монолитное перекрытие по профлисту копейки стоит.

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Монолитное перекрытие по профилированному листу

Изначально НИИЖБ (научно-исследовательский институт бетона и железобетона) Госстроя СССР разработал методику заливки монолитных железобетонных перекрытий со стальным профилированным настилом (СПН) для зданий и сооружений промышленного назначения. Первые рекомендации по проектированию монолитных железобетонных перекрытий с СПН были разработаны в 1987 году, спустя почти два десятилетия появился СТО 0047-2005, по сути, слегка обновленная версия первого варианта. Однако тем, кто хочет разобраться в технологии и сделать расчеты самостоятельно, не прибегая к услугам профи, наши старожилы советуют сначала изучить методичку родом из Страны Советов.

Если хотите разобраться без лишних затрат, читайте рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом, НИИЖБ, 1987 г.

Суть методики заключается в том, что профнастил служит одновременно и несъемной опалубкой, и внешней арматурой плиты, а также финишным слоем.

Когда речь о производственных помещениях, такой наружной отделки более чем достаточно. По мнению разработчиков СТО, облегченные перекрытия по профилю по сравнению с обычной монолитной плитой обладают рядом достоинств:

  • Снижение количества стали на балки – на 15 %.
  • Сокращение трудозатрат – на 25-40 %.
  • Сокращение массы плиты – на 30-50 %.
  • Увеличение жесткости перекрытий (к горизонтальным нагрузкам).
  • Упрощение проводки коммуникаций – размещение магистралей в гофрах.
  • Отсутствие деревянной опалубки – увеличение скорости работ.

Применение сталежелезобетонных перекрытий при строительстве промышленных и частных зданий допустимо при следующих основных условиях:

  • слабоагрессивная и неагрессивная среда эксплуатации;
  • влажностный режим до 75 %;
  • температура в помещении не выше +30⁰С;
  • используемый бетон без хлористого калия и других, хлорсодержащих, добавок.

То есть, основным противопоказанием к этому типу перекрытий является повышенная влажность, в силу чего они обычно используются как межэтажные и не применяются между цоколем и первым этажом или подвалом и первым этажом.

Профлист в цоколе сгниет, кому интересны сроки, посмотрите поиском. На защите арок колес оцинкованные саморезы ржавеют за пару месяцев.

Для заливки плит допускается использование как тяжелых, так и легких бетонов, но класс прочности на сжатие для тяжелого бетона на мелкозернистом заполнителе – от В15 (М200), для легкого бетона на пористом заполнителе – от В12,5 (М150). Минимальный слой бетона над профильным настилом – 30 мм, если предусмотрена чистовая стяжка, если без стяжки – от 50 мм. Настил изготавливается из несущих профилированных листов (Н), с высотой гофры от 44 мм.

Для арматурного каркаса применяются арматурные стержни периодического профиля, класса А-III, и проволока класса Вр. Если планируется перекрытие с лестничным проемом, то необходимо усиление арматурного каркаса по периметру и устройство бортовой опалубки. Стальные балки силового каркаса либо прокатные, либо составные профили.

Это интересно: Монолитное перекрытие фундамента — излагаем все нюансы
