Пол в каркасном доме

6.4 Черные полы

6.4.1 Черные полы следует устраивать под покрытие пола, если оно не обладает достаточной прочностью для восприятия расчетных нагрузок.

6.4.2 Черные полы устраивают из: фанеры по ГОСТ 11539, ГОСТ 3916.1 или ГОСТ 3916.2; пиломатериалов хвойных пород по ГОСТ 24454; цементно-стружечных плит марки ЦСП-1 по ГОСТ 26816; древесностружечных плит нешлифованных, повышенной водостойкости, класса эмиссии формальдегида Е1 по ГОСТ 10632; гипсоволокнистых плит по ГОСТ Р 51829. Допускается использовать другие материалы, не уступающие перечисленным по прочности и жесткости и разрешенные для применения в строительстве жилых зданий.

6.4.3 Толщина черного пола должна соответствовать таблице 6-2.

6.4.4 В случаях, когда чистый пол состоит из пригнанных деревянных досок толщиной не менее 18 мм, уложенных под прямым углом к балкам перекрытия, которые размещены с шагом не более 600 мм, черный пол может выполняться из фанеры или гипсоволокнистых листов толщиной не менее 12 мм. Такой черный пол допускается предусматривать также под покрытие чистого пола из бетонной или керамической плитки.

6.4.5 Элементы черного пола в пределах помещения должны иметь шпунтовые соединения или стыковаться на деревянных брусках сечением 38х38 мм, прибитых гвоздями к элементам каркаса.

6.4.6 При монтаже черных полов должны соблюдаться следующие требования:

– черный пол из фанеры должен укладываться так, чтобы волокна древесины в верхнем слое были перпендикулярны балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку;

– черный пол из древесностружечных плит должен монтироваться так, чтобы короткая сторона плит была перпендикулярна балкам перекрытия, а соединения, параллельные этим балкам, располагались вразбежку;

– черный пол под упругое покрытие чистого пола должен прибиваться к опорам строительными гвоздями трефовыми с перемычкой по ГОСТ 4028;

– черный пол из пиломатериалов должен укладываться под углом не менее 45° к балкам и полностью опираться концами на сплошную опору; пиломатериалы для черного пола должны иметь одинаковую толщину и быть шириной не более 180 мм.

6.4.7 Верхняя поверхность и все края черного пола из материалов на древесной основе, устраиваемого в ванных комнатах, кухнях, постирочных и других помещениях, где возможно замачивание пола, должны обрабатываться гидрофобизирующими веществами для защиты от увлажнения. Таким же образом должны обрабатываться верхняя поверхность и края всех элементов черного пола заводского изготовления из материалов на древесной основе, если не обеспечивается надежная защита их от увлажнения в процессе транспортирования и хранения.

↑ Подготовка к возведению каркасного здания

Для возведения любого дома подготовительные работы идентичны и состоят из:

1. Подготовки территории.
2. Разметки постройки.

Подготовка территории под постройку

Первым делом очищают участок от зелёных насаждений

Важно полностью очистить место, где начнётся строительство дома. Если участок хорошо подготовить, то это упростит разметку, сделав замеры точнее и с меньшей погрешностью. Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент

Когда участок расположен на склоне, его или выравнивают по горизонту специальной техникой, или возводят соответствующий фундамент.

Важно! Не стоит пренебрегать подготовкой участка. Затратив 2-4 часа на расчистку сегодня, в будущем строительные работы будут продвигаться быстрее

Разметка дома

От правильно выполненной разметки зависит планировка и насколько ровными будут углы стен. К разметке подойти нужно ответственно. Все неточности, допущенные на этом этапе, исправить будет сложно.

Разметка основания каркасного здания состоит из расстановки колышков. Ними размечают внешние и внутренние стены.

Особенности пароизоляции потолка из дерева

Монтаж любого материала достаточно прост. Из-за разнообразия сложно привести один универсальный способ. Чаще всего производитель указывает точные рекомендации по применению его материала и требования к выполнению работ.

Производители чаще всего выпускают одновременно гидро- и парозащиту. Лучше всего для изоляции утеплителя и древесины от влаги выбрать две пленки (пароизоляционную и гидроизоляционную) у одной компании. Это позволит говорить о надежной защите и соблюдении технологии.

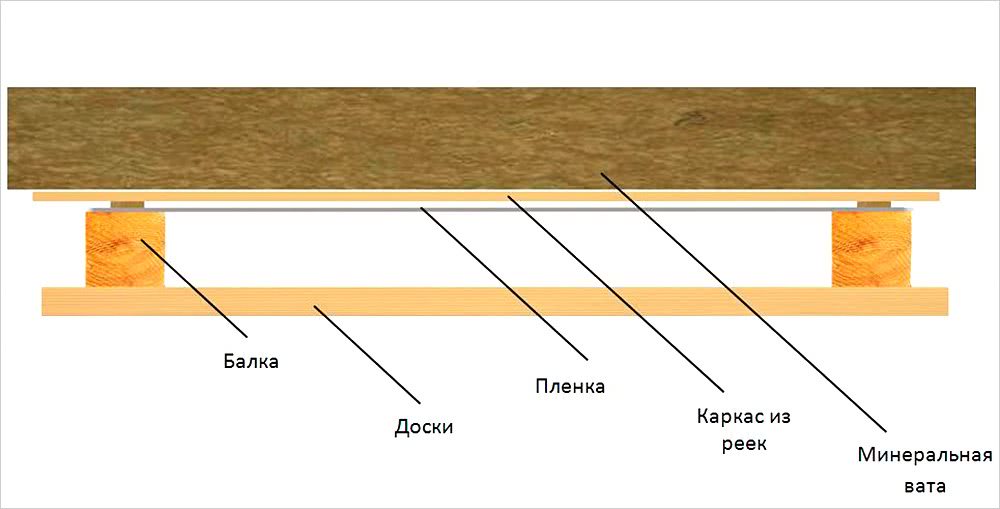

Схема пароизоляции потолка

По поводу закрепления материала внутри помещения (а он всегда крепится именно с внутренней стороны, ограждая элементы от теплого воздуха помещения, независимо от того, какая конструкция подвергается отделке) можно привести следующие рекомендации домашним мастерам:

• Не стоит забывать о многослойности конструкции потолка. Если перечислять слои, закрепленные изнутри снизу вверх, то получится следующая последовательность: обшивка, пароизоляция, каркас перекрытия, утеплитель, гидроизоляция, конструкция пола. Этот порядок подойдет для междуэтажных и чердачных перекрытий. При укладке материала со стороны чердака расположение пароизоляции, утеплителя и гидрозащиты относительно друг друга не меняется.
• Перед укладкой материала требуется грунтование поверхности составами, включающими в себя антисептические компоненты.
• Крепить последующие слои можно только после полного высыхания грунтовки.
• Пароизоляция должна заходить на стену не менее чем на 20 см. Также нужно обеспечить нахлест полотен материала (минимум 10 см) и проклейку мест стыка и прикрепления к каркасу скотчем.
• Поверх пароизоляции монтируют обрешетку, на которую будет крепиться обшивка потолка. Обрешетка может быть как деревянной, так и из металлического профиля.

Какие существуют типы?

Вследствие этого они подразделяются на цокольные, межэтажные и чердачные.

Вне зависимости от места своего расположения их конструкция должна отвечать нормативным требованиям, быть не очень массивной и дорогой, а кроме того, соответствовать нормативным критериям:

• по жесткости, прочности и надежности;
• не иметь прогибов по длине;
• обладать превосходной звукоизоляцией и шумозащитой;
• иметь высокое сопротивление теплопотерям;
• все составляющие компоненты перекрытия должны обладать огнестойкостью.

Цокольное

Цокольное перекрытие — это строительная конструкция, изолирующая цоколь дома от комнат 1-го этажа. Его формируют до начала постройки стеновых конструкций. Предварительно перед монтажом на поверхности фундамента выполняется 2 слоя гидроизоляции. Для создания мощной конструкции также применяют двойную обвязку пиломатериалами 150*150 мм, или 100*150 мм в одноэтажных домах. Далее устанавливают лаги из бруса 100*150 мм на ребро с шагом между брусьев — 80 см.

Между этажами (первым, вторым)

Межэтажное перекрытие — это строительная конструкция между двумя этажами, которая выполняет в одном нижнем помещении функцию потолка, а во втором верхнем — пола. Они должны иметь высокую прочность конструкции, поэтому для монтажа используют высокосортные пиломатериалы повышенного сечения.

Специалисты советуют выбирать балки с прямоугольным сечением с соотношением сторон по высоте к ширине, как 1. 4 к 1. Допустимые размеры балок для межэтажных перекрытий по ширине допускаются от 50 до 200 мм, а по высоте — от 100 до 300мм.

Дистанция между балками принимается от 40 до 120 см, размеры теплоизолирующих плит и элементов подшивки должны совпадать с шагом стоек в каркасной конструкции.

Чердачное

Чердачное перекрытие призвано защитить жилые помещения от потерь тепла и выполняется довольно прочным из расчета того, чтобы по нему можно было безопасно ходить, размещать мебель и бытовое оборудование

Его выполняют практически из тех же пиломатериалов, что и межэтажные перекрытия, но больше уделяют внимание теплозащите, поэтому потребуется устанавливать утеплитель большей толщины 100 мм и более, согласно расчетным теплопотерям

Сверху слоя теплоизолятора, в обязательном порядке располагают пароизоляцию, с целью не допустить поступление конденсата в теплозащитный материал. На него устанавливают дощатый настил для переходов по чердачному пространству, во время монтажа кровли и ее обслуживания.

Монтаж потолка своими руками

Есть более простой способ, который легко сделать своими руками. Нижняя поверхность потолка формируется из подручных материалов без заботы о внешнем виде готовой плоскости. Это могут быть куски пластика, неоструганные доски, фанера и прочий «строительный мусор». Их главная задача – удерживать внутри перекрытий утеплитель.

Затем, отступив сантиметров 10 сверху, монтируют натяжной потолок. Он, во-первых, создаст технологическое пространство для сигнальной и электрической проводки, а во-вторых, он привлекателен эстетически. Это прекрасный способ использовать остатки всех невостребованных во время строительства материалов.

Из чего делать пол: критерии выбора

Прежде всего, вы должны выбрать подходящую древесину. В процессе выбора учитывайте климат в месте расположения дома, предполагаемую интенсивность нагрузки на конструкцию, доступный бюджет, а также особенности эксплуатации обустраиваемой комнаты.

Для большего удобства восприятия ключевые критерии оценки материалов и рекомендации по их эксплуатации оформлены в виде таблицы.

Таблица. Выбор материала для устройства пола в каркасном доме

Для определения необходимого количества материала рассчитайте площадь помещения. Дополнительно добавьте к расчетному значению порядка 5-10% на запас. Настил удобнее всего выполнять с использованием досок длиной от 2 м. По возможности покупайте элементы из одной партии, изготовленные и обработанные в одинаковых условиях. Это будет гарантировать отсутствие отличий в цвете, текстуре и других внешних критериях оценки досок.

Пиломатериал

Наиболее предпочтительным материалом для обустройства настила в каркасном доме является обрезная шпунтованная доска. Главное преимущество применения данного материала сводится к отсутствию необходимости проведения финишной шлифовки, что дает возможность значительно сократить трудовые и временные затраты.

Примерная схема обустройства пола в каркасном жоме

Виды утеплителей

Материалы для теплоизоляции различаются составом, толщиной, структурой, назначением. Для утепления одной и той же конструкции есть несколько видов сырья, нужно выбрать подходящее.

Минеральная или стекловолоконная вата

Негорючая минвата — постоянный выбор мастеров старой закалки. Плотно сплетенные, многослойно сотканные волокна надежно оберегают дом от потоков холода или жары, но при малейшем намокании дают сильную усадку.

Продукт производят в формате рулонов или отдельных плит, которые монтируют на предварительно собранные каркасные обшивки, прочно фиксируют, обшивают ГКЛ или другим материалом.

Минвата для утепления

Материал не подвергается нападкам со стороны насекомых или грызунов, стоит относительно дорого, но при утере первоначальных свойств от высокой влажности утрачивает смысл приобретения.

Создается несколько видов ваты: стекловата, шлаковата и каменный материал. Они различаются характеристиками и применяются в разных ситуациях.

При работе с данным типом утеплителя нужно использовать плотную закрытую одежду, обувь, прорезиненные перчатки, респиратор и защитные очки, иначе частицы материала застрянут на поверхности кожи, создавая постоянные ощущения болезненного зуда.

Пенопластовые плиты

Легкий пенопласт, который часто встречается в упаковках с мебелью или техникой — хороший теплоизолятор. Материал — результат вспенивания, внутри него много полостей, которые препятствуют движению воздушных потоков.

Пенопласт для теплоизоляции

Монтаж в условиях повышенной влажности и одновременного похолодания приводит к тому, что сырье рассыпается на шарики очень быстро. Лучше устанавливать плиты в тепле или при сухой погоде.

Гигроскопичный утеплитель не деформируется от влаги, не горит, а плавится. Легкий вес и небольшие габариты делают самостоятельный монтаж очень удобным.

Экструдированный пенополистирол

ЭППС, обычно, встречается среди продуктов компании «Пеноплекс», по виду схож с пенопластом, выделяется ярким оранжевым цветом.

Прочный теплоизоляционный материал не пропускает влагу, воздух, стойко переносит изменения температуры, морозы.

Упаковка Пеноплекса

Производитель также вносит в общий состав антипирены — сырье пожаробезопасное.

Экологически чистое сырье характеризуется низкой теплопроводностью и долговечностью.

Керамзитовая засыпка

Легкий вспененный керамзит производят в разных фракциях, применяют для утепления горизонтальных поверхностей.

По сравнению с описанными материалами, характеристики керамзита в качестве теплоизоляции значительно ниже, но цена также заметно меньше.

Насыпь керамзита

Негорючая вспененная глина маловесна, просто насыпается, не требует знаний, навыков работы.

Сборка каркаса перекрытия над стенами 1-го этажа. Междуэтажное перекрытие

Способ крепления несущих балок к торцовой балке, необходимость закладки распорных брусков, максимальная длина выпуска балок перекрытия не требующая дополнительных расчетов для междуэтажных перекрытий аналогичны тем, что приведены в теме 2.2. «Перекрытие над фундаментом». На рис. 6 показан пример примыкания несущих наружных стен к междуэтажному перекрытию. Следует помнить, что несущие балки должны лежать по осям стоек несущих стен. (Если проектом не предусмотрены дополнительные балки жесткости в каркасах несущих стен).

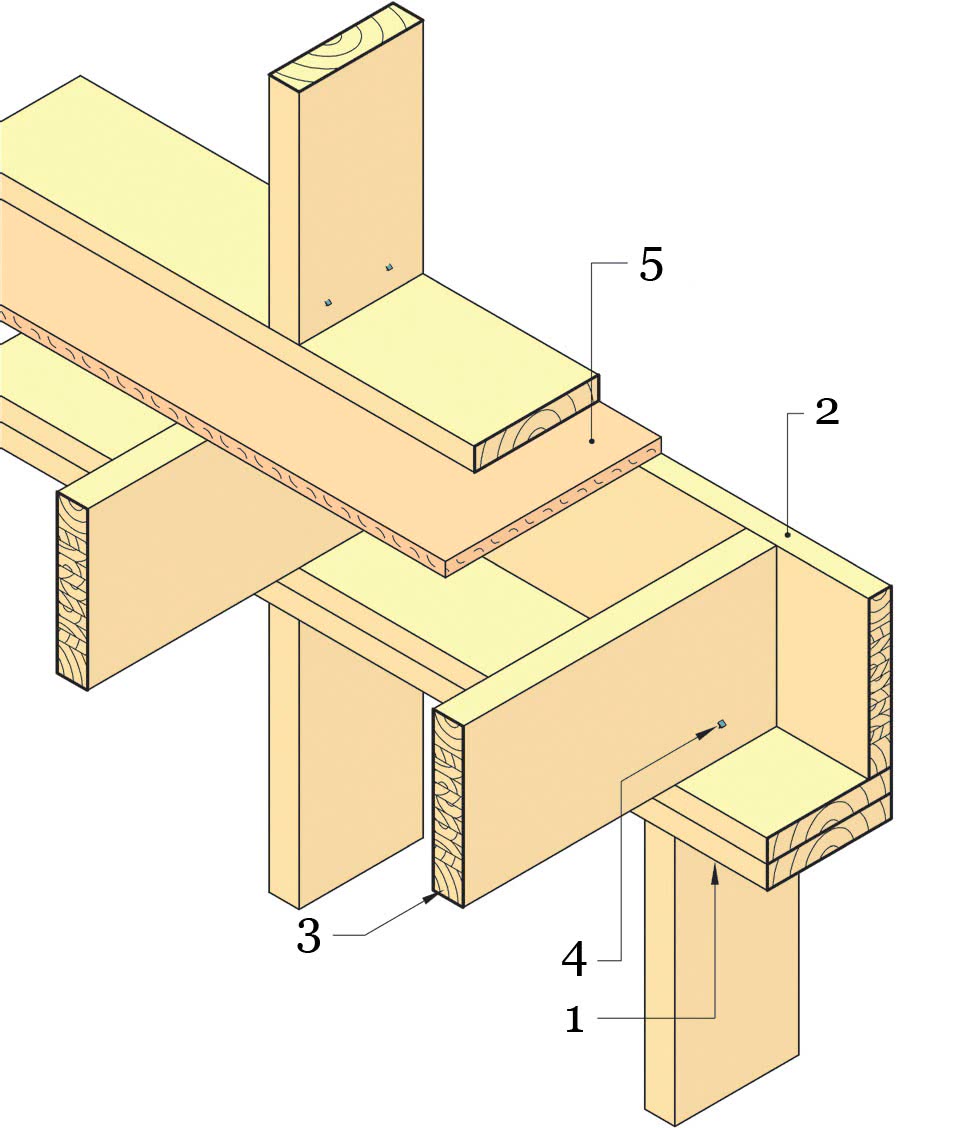

Рис.6. Примыкание несущих наружных стен к междуэтажному перекрытию.

1 – Верхняя обвязка стены2 – Торцевая балка3 – Несущая балка4 – Двухточечное гвоздевое крепление несущей балки к верхней обвязке стены (гвозди 3,5х100 мм с обеих сторон) 5 – Черновой пол, ОСП-22 мм

Несущие балки, опирающиеся на верхнюю обвязку несущих внутренних стен, должны крепиться к ней на 2 гвоздя 3,5х100 мм (по одному с каждой стороны). Если в проекте указано, что несущие балки перекрытия разбиваются по длине над несущей внутренней стеной, то их соединяют между собой внахлест или с помощью накладок аналогично примеру, приведенному на рис. 3, п. 5-8. Затем между стыками несущих балок над внутренней несущей стеной необходимо установить распорные бруски, см. рис. 3, п. 9.

В некоторых случаях, если планировка дома требует слишком большого проема в центральной несущей внутренней стене, расчеты показывают целесообразность использования вспомогательных стальных двутавровых балок или балок из большого сечения из клееной древесины. Стык несущих балок перекрытия по стальной двутавровой балке детально показан на рис. 7. Чтобы избежать скрипа в перекрытии под несущие балки укладывают в два слоя полосу из картона, см. рис. 7, п.2. Помимо этого, при изготовлении несущих балок перекрытия нужно учитывать необходимость создания зазора в 10 мм между несущими балками и внутренними боковой и верхней поверхностями стальной двутавровой балки, см. рис. 7, п.4. Для улучшения звукоизоляционных свойств перекрытия, необходимо проследить, чтобы обрешетка потолка в помещении ниже, была достаточной толщины. Нижняя поверхность стальной двутавровой балки не должна касаться материалов обшивки потолка.

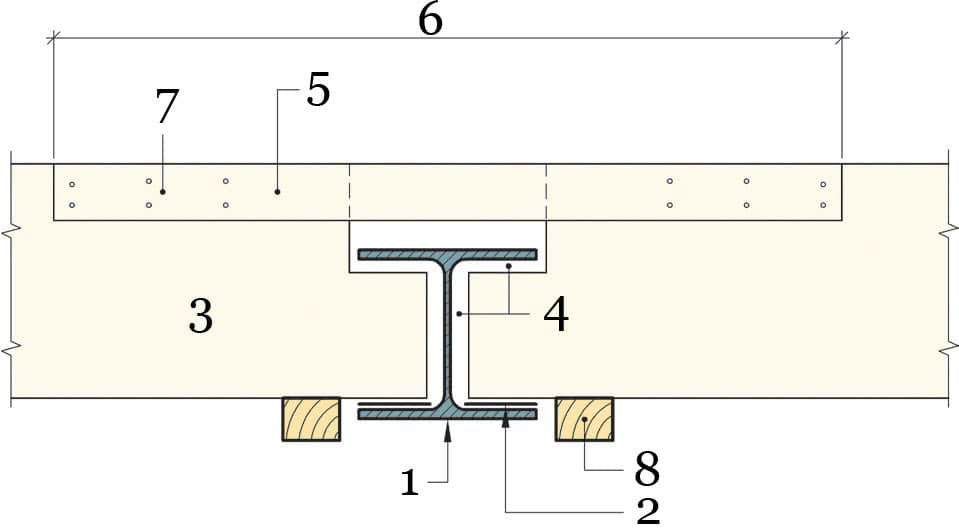

Рис.7. Стык несущих балок на стальной двутавровой балке, проходящей в перекрытии.

1 –Стальная двутавровая балка2 – Полоса из картона3 – Несущая балка4 – Зазор 10 мм 5 – Брусок 50х50 мм6 – Длина бруска — мин. 0,8 м7 – Гвоздевые соединения8 – Обрешетка потолка

В тех случая, когда высота потолка, указанная в проекте, не позволяет расположить вспомогательную балку из клееной древесины непосредственно под каркасом перекрытия, то ее также необходимо встраивать внутрь. При этом для жесткого закрепления несущих балок к вспомогательной балке из клееного бруса используют балочные башмаки, см. рис. 8, п.3.

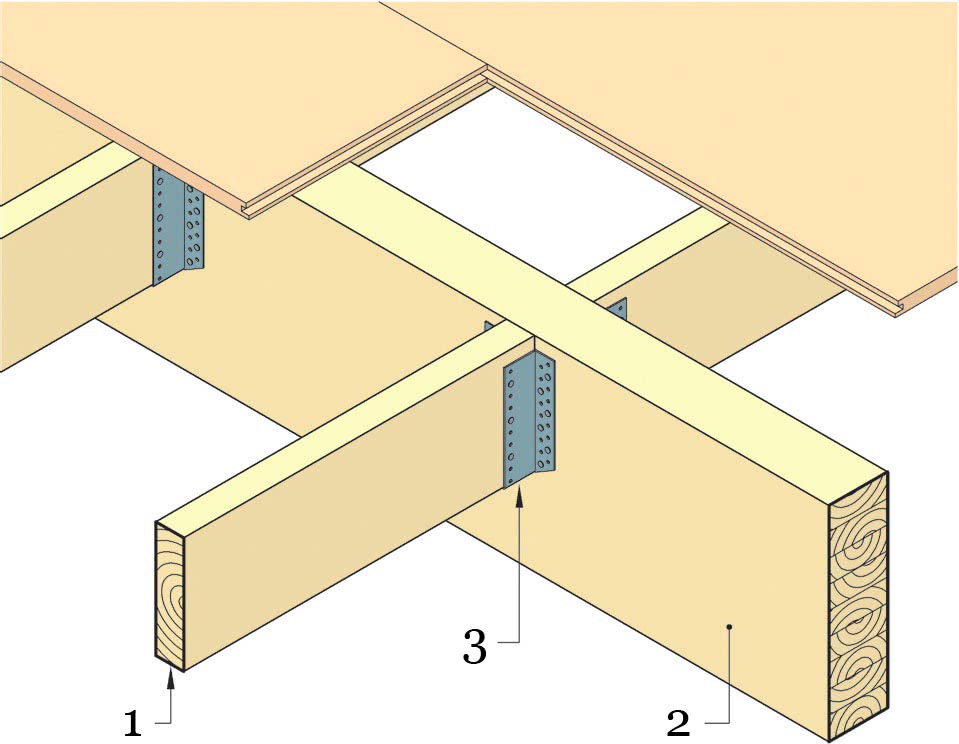

Рис.8. Стык несущих балок с вспомогательной балкой из клееного бруса встроенной в перекрытие.

1 – Несущая балка2 – Вспомогательная балка из клееного бруса3 – Балочный башмак

В ванных комнатах уровень пола должен быть ниже чем в остальных помещениях для того чтобы обеспечить необходимый уклон к сливному отверстию. Кроме того, в ванных комнатах на балки перекрытия помимо ОСП-плит обычно укладывают теплый пол и керамическую плитку, это еще больше увеличивает необходимую разницу в высоте несущих балок проходящих под ванной комнатой. См. рис. 9.

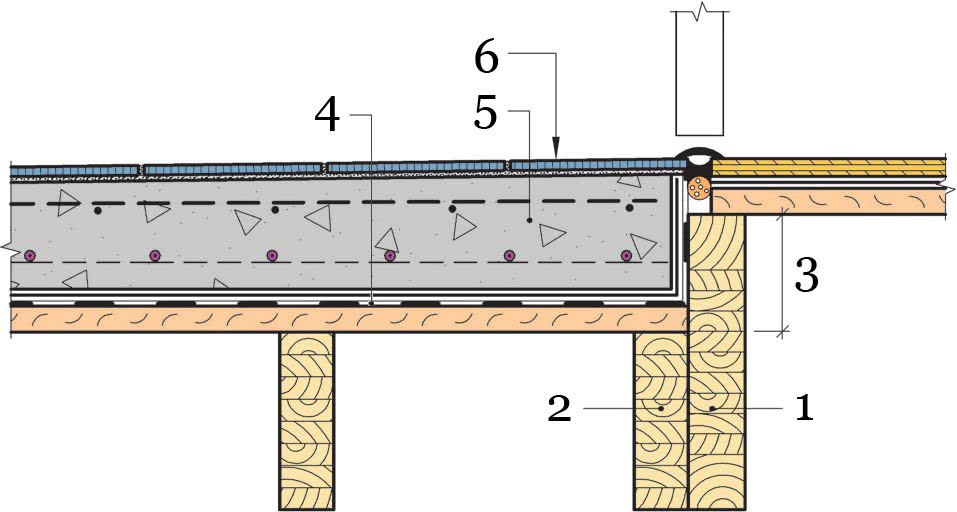

Рис.9. Понижение уровня пола для ванных комнат.

1 – Несущая балка перекрытия2 – Несущая балка перекрытия, проходящая под ванной комнатой3 – Разница в высоте несущих балок ≥50 мм4 – Гидроизоляция 5 – Заливка бетоном 6 – Керамическая плитка для пола

Как продлить срок эксплуатации перекрытий

На то, как долго прослужит каркасный дом и его перекрытия влияют: климата местности, качество используемых материалов, соблюдение рекомендаций специалистов и так далее. По регламентам ГОСТов и СНиПов, действующих в данной сфере, период эксплуатации перекрытий из древесины составляет 50 лет, из железобетонных конструкций 100 лет.

К достоинствам домов на каркасе относится то, что любые перекрытия: пола, чердака, между этажами, могут быть заменены на новые без вреда для коробки здания. Использование пропиток, созданных специально для деревянных конструкций увеличит срок «жизни» каркасного строения.

Для деревянных перекрытий

Для увеличения срока службы деревянных перекрытий рекомендуется:

• Не использовать для строительства пиломатериалы естественной влажности;
• Выбирать только качественные и долговечные материалы. В частности, можно использовать лиственницу, сосну или ель, которые отличаются великолепными эксплуатационными характеристиками и продолжительной эксплуатацией;
• Выполнять обработку древесины специальными защитными составами;
• Заблаговременно позаботиться о вентиляции «каркасника».

Для сохранения качества пиломатериалов следует повторно покрыть дерево слоем антисептика через 7-8 лет после завершения строительных работ.

10 правил, позволяющих продлить срок эксплуатации перекрытий;

1. Для обустройства перекрытий следует выбирать только качественные и высокопрочные материалы с долгим сроком службы;
2. На деревянные конструкции пагубно воздействуют перепады температур, поэтому обязательным условием является постоянное проживание людей в доме;
3. При выполнении монтажных работ следует провести тщательную изоляцию балок перекрытий;
4. Обеспечить защиту деревянных элементов от гниения. Для этого достаточно регулярно проводить обработку дерево влагоотталкивающими составами;
5. Проведение регулярных обработок от огня и микроорганизмов. Очень часто для этого используются специальные серные шашки;
6. На срок службы всего каркасного дома и его отдельных элементов влияет правильно оборудованная вентиляция;
7. Выбор качественных утеплителей с долгим сроком службы;
8. Предусмотреть доступ к чердачному помещению и подполью с целью проведения мелких, ремонтных работ;
9. Четкое соблюдение технологии строительства и грамотные расчеты;
10. Обязательное наличие проекта и его соблюдение при возведении дома.

Заключение

Процесс монтажа верхних и нижних перекрытий каркасного дома отличается своими нюансами и спецификой, о которых следует узнать заранее. Перед началом работ необходимо составить подробный план, выполнить расчеты и определиться с материалами.

Благодаря сравнительно небольшому весу пиломатериалов монтаж может осуществляться своими руками, без привлечения специальной техники.

Очень важно, выполнять все работы с соблюдением установленных технологий и требований стандартов. В этом случае деревянные конструкции здания не доставят хлопот на протяжении многих лет

Руководство по надежной пароизоляции деревянных перекрытий

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Чтобы обеспечить надежную защиту перекрытия от влаги, должна быть выполнена гидро- и пароизоляция. Первый материал защищает от влаги в жидком виде, а второй не позволяет пару разрушить конструкции. Пароизоляция для потолка при деревянном перекрытии особенно актуальна, когда планируется его утепление, то есть в толще конструкции есть переход между положительной и отрицательной температурой (точка выпадения конденсата).

Устройство пирога пола каркасного дома

Как правило, в каркасном доме делают пол на лагах

Под каркасной технологией чаще всего подразумевают канадскую методику. От прочих вариантов она отличается тем, что здесь пол, а не фундамент выступает основанием под каркас и стены. Во время строительства на фундамент сначала настилают полы, а затем на них устанавливают вертикальные стойки.

Эта особенность обуславливает не совсем обычную конструкцию пола, возводимую поэтапно:

• Чаще всего полы устраивают на лагах – деревянных балках или досках, монтируемых на фундамент. Лаги – первый слой такого пирога.
• Черновой пол из неструганных досок, горбыля, реже фанеры закрепляют на лаги или же обшивают их снизу. Каждый вариант имеет свои плюсы и минусы, поэтому этот момент оговаривается в проекте.

• Конструкция гидроизолируется с помощью влаго- и ветрозащитных мембран. Не рекомендуется экономить и использовать полиэтиленовую пленку, так как последняя не пропускает пар, что увеличивает риски появления конденсата прямо в слое теплоизоляции.

• Если лаги зашиты снизу, между балками остаются полости, в которые укладывают утеплитель. Если настил размещается сверху, на гидроизоляцию ставят обрешетку, а в полученные ячейки помещают плиты пенопласта, маты из минеральной ваты, насыпают керамзит.
• Утеплитель защищают пароизоляционной пленкой – она не пропускает пар и предупреждает образование конденсата.
• Следующий слой – подложка под чистовой пол. Ее выбирают с учетом характеристик финишного настила.
• Завершает пирог ламинат, струганые доски, паркет, линолеум или другое напольное покрытие.

Схема общая. В зависимости от других особенностей – типа фундамента, материала утепления – конструкция может быть изменена.

Нюансы устройства полов в каркасных домах

Пирог пола каркасного дома представляет собой быстро сооружаемую и не сложную конструкцию, составленную из нескольких слоев различных материалов. Необходимость укладки пола до возведения крыши значительно упрощает работы, но одновременно с этим требует и хорошей погоды, так как на нельзя допустить намокания конструкции.

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Рассмотрим устройство теплоизоляции на примере свайного фундамента – наиболее распространенного варианта.

В таком случае возможно оформление пирога пола каркасного дома несколькими способами:

• Утепление по опорным столбикам и лагам, устанавливаемых на бетонных либо кирпичных опорах. Такую технологию я выбираю для домов, в которых проектом не предусмотрен подвал.
• Утепление пола по стяжке. Доступ к коммуникациям, расположенным ниже утеплителя, я продумываю заранее. Подстилку делаю из гравия либо утрамбованного песка. Затем укладываю гидроизоляцию и вывожу ее по ростверку на высоту, совпадающую с толщиной покрытия. Далее все слои покрываю раствором, утепляю и устраиваю цементно-песчаную стяжку.
• Деревянная либо стальная обвязка свайного фундамента. Из-за небольшой высоты ростверка первые два варианта невыполнимы. В качестве перекрытий использую балки, опирающиеся на стальную раму. Утеплитель укладываю на фальшь-пол между пролетами либо на настил мембраны, расположенный ниже уровня нижнего среза. Отметка теплоизоляции в таком случае должна совпадать с уровнем балок перекрытия.

В каркасном доме можно дополнительно обустроить систему теплого пола. Оптимальный вариант – применение нагревательных матов, укладываемых на черновой пол. Поверх матов устраивается стяжка, затем ложится финишное покрытие. Также возможно использование для обогрева и инфракрасных теплых полов.

Для укладки труб в толще пирога пола применяется настил особой конструкции. Черновой пол следует сооружать из досок толщиной 50 мм. Также устраивается не сплошной настил, а разреженный, при этом интервалы между его элементами назначаются такими, чтобы была возможность уложить между ними пластины-теплоотражатели с расположенными в них трубами.

Схема пирога пола второго этажа каркасного дома и покрытия мансарды несколько иная, чем перекрытия первого этажа.

Пароизоляция здесь размещается по-другому, кроме того, дополнительно предусматривается укладка упругих прокладок для нейтрализации структурных и ударных шумов.

Скандинавская технология каркасного строительства

Porcupine (Алексей), основатель темы о скандинавской технологии каркасного домостроения на форуме, с его легкой руки она пошла в массы, так описывает базис.

Технологическая цепочка строительства примерно следующая:

• Делается основа – утепленный плитный или ленточный фундамент (утепленные полы по грунту);
• На ребра ставятся наружные стены и несущие перегородки, если они есть;
• Ставятся фермы кровли;
• Каркас обшивается снаружи, и делают кровлю.

Получается такой огромный ангар на фундаменте, и без внутренних не несущих перегородок. После создания закрытого контура постройки, в спокойной обстановке, без ветра и дождя, доделывается дом. Завершается создание фундаментной плиты, теплого пола и ее заливка, ставятся новые внутренние перегородки, утепляется, делается отделка и т. п.

Для скандинавов характерны «полуфабрикаты» – они строятся преимущественно из домокомплектов разной степени готовности заводской сборки – от готовых модулей до набора готовых деталей (так называемый pre-cut). Если же речь о каркасе из отдельных элементов, с последующим утеплением и обшивкой, то опять же, все детали напилены и пронумерованы, остается сборка на месте по проекту.

У нас чаще всего используется именно эта система, с той разницей, что все элементы нарезаются самостоятельно. В качестве утеплителя скандинавы тоже предпочитают минеральную или базальтовую вату (местную), в последние годы получает распространение целлюлозная вата (эковата) – особенно в перекрытиях и на чердаках.

Как и канадская, скандинавская технология требовательна к пиломатериалу – сухая строганая доска, никакого бруса, только если это не обусловлено особенностями проекта.

Отличий же между подходами несколько.

По сути, скандинавский каркас – модернизированная версия канадского, скандинавы, в силу проживания в суровом климате, во главу угла ставят энергосбережение. А сдвоенные и строенные доски (обвязки, стойки проемов), потенциальные щели и мостики холода, которых они решили избежать. В результате, углы и укосины в каркасах одинаковые, но:

• верхняя обвязка одинарная;
• в стойки каждой стены на всем протяжении врезан ригель;
• одинарные стойки на проемах.

Именно наличие ригеля является характерным признаком скандинавского каркаса, так как он позволяет обойтись без усиления проемов и заменяет сдвоенную верхнюю обвязку.

Типовой стеновой «пирог» выглядит так:

Снаружи вовнутрь:

• фасадная облицовка;
• вентиляционный зазор;
• фасадный ГКЛ, МДВП (мягкая древесноволокнистая плита) или только ветрозащита;
• силовой каркас с утеплением толщиной 200 мм;
• пароизоляция (тоже чаще всего полиэтилен 200 мк);
• дополнительный слой утепления (горизонтальная обрешетка и утеплитель);
• ГКЛ или другой отделочный интерьерный материал.

По мнению профи, такая компоновка стен выигрывает за счет того, что для наружной обшивки не применяется материал с низкой паропроницаемостью. Следовательно, если в процессе устройства пароизоляции были допущены ошибки, каркас не будет накапливать влагу. А необходимая жесткость доберется за счет внутренней и фасадной обшивки, у скандинавов это преимущественно натуральное дерево, да и у нас фасады по скандинавским мотивам на каркасниках встречаются все чаще.

Независимо от того, по какой из технологий будет строиться дом (а это может быть канадско-скандинавский, смешанный вариант), главное – соблюдение этих технологий.

Заинтересовала канадская технология строительства каркасных домов — обучение тонкостям можно «пройти» в темах нашего  пользователя: максимально подробно о канадской технологии – в темах Roracotta, тонкости сборки скандинавского каркаса – в теме Porcupine. О деревянных и металлических каркасах – в материале «Дерево или ЛСТК», о типичном скандинавском способе отделки – в статье о фасадах из обрезной доски. В видео – о  том, как построить скандинавский каркасный дом по финскому проекту, на шведском фундаменте.
