Планировка небольших домов для дачи

Вместо резюме

Выбор программы во многом зависит от того, что вы хотите:

• Для простого создания плана в двумерном виде подойдёт программа Garden Planner.

• Для более детальной проработки и просмотра вашего плана в 3D формате новичкам подойдут: FloorPlan 3D или X-Designer.

• Если вы задумываетесь над более качественными продуктами и желаете более детально проработать ваш план, то советуем присмотреться в российской программе Наш Сад Кристалл или англоязычным Punch Home Design и Sierra LandDesigner 3D.

• Из коммерческих продуктов для профессионального ландшафтного и не только проектирования советуем Realtime Landscaping Architect, SketchUp, а также линейки продуктов Autodesk 3DS Max и ArchiCad.

С чего начать проектирование?

Выполнить правильное зонирование не получится без составления схемы и плана. Для этого берут существующую схему ЗУ в определенном масштабе, переносят его границы, определяют его форму и объекты, которые планируется на нем разместить в соответствии с функциональным назначением.

После этого вырезают эти объекты в масштабе из цветной бумаги и располагают на схеме с учетом минимальных расстояний от границ и красных линий по требованиям строительных, санитарных и пожарных нормативов.

Как правильно выполнить схему?

Зонирование — самый важный этап планирования. На самом деле функциональных зон, на земельном участке может быть много, но для упрощения все их группируют по 4 группам:

1. Жилой дом 10 %.
2. Хозяйственные постройки, гараж и баня — 10 %.
3. Садово-огородная зона — 65%.
4. Зона отдыха со спортивной или детской площадкой, бассейном и искусственным водоемом -15 %.

Для того чтобы правильно расположить объекты на плане потребуется учитывать:

• форму ЗУ;
• стороны света;
• розу ветров;
• рельеф местности — возвышенности и низменности, природные водоемы и существующие деревья и кустарники;
• глубину расположения подпочвенных вод.

После того как будет собрана полная информация, характеризующая ЗУ приступают к прорисовке объектов на схеме. Для этого обводят карандашом контуры бумажных объектов. На таком участке 12 соток можно расположить:

• жилой дом отдельностоящим или встроенным гаражом;
• стоянку для авто;
• сарай для живности и дровник;
• баню или домик для гостей;
• беседку;
• водоем;
• зону отдыха;
• спортивную или детскую площадку;
• колодец;
• компостную яму.

Санузел частного дома

Для оформления в деревенском стиле используют старинные, вышедшие из моды ванные из чугунного сплава, установленные на больших ножках, нередко выполненных в виде звериных лап. Часто санузел делают совмещенным, и это отличная альтернатива уличному летнему душу и деревенскому туалету.

Для санузла дачного дома типичны:

• установка автономной канализационной системы;
• расположение труб водопровода под нужным уклоном;
• экономия места и компактность обстановки.

Если есть или планируются дети, то стоит позаботиться о каменной или плиточной отделке пола. Это позволит детям играть без страха намочить доски пола, поскольку дерево от воды и влаги может довольно быстро прогнить.

Размещение объектов на территории разной формы

После того как выбрана схема и тип зонирования, месторасположение дома, центральный въезд и гараж можно приступить к размещению объектов. На участках в 12 соток в принципе могут расположиться все необходимые жилые и нежилые придомовые постройки, а также колодец, гараж баня и беседка. Конкретное размещение будет зависеть от формы ЗУ, направления света и ветрового потенциала.

Прямоугольные

Самый предпочтительный надел в 12 соток имеет размер 30×40м. Подобная форма весьма комфортна для планирования и дает возможность разместить длинные дорожки, соединяющие все его области.

2

Окна жилых комнат должны выходить на восток и запад. На юге строят веранду, которая будет защищать внутренние помещения от ярких солнечных лучей.

Одно из лучших мест для грядок — юг, чтобы их не затеняли здания и садовые деревья. Положение овощных грядок во многом зависит от почвы. Если она глинистая, то их располагают с севера на юг.

Для песчаного грунта, оптимальное направление — с востока на запад, поскольку в этом случае замедляется высыхание почвы. Для того чтобы они более гармонично смотрелись им придают строгую прямоугольную форму.

Квадратные

Квадратный надел советуют обогатить асимметричным оформлением. Изначально многим такая форма видится скучной, но тем не менее именно она дает возможность применять многочисленные варианты. Для экономии центрального места, жилое здание рекомендуется расположить у одного из краев.

По периметру выполняют дорожки, в длину которых разбивают клумбы. Эффективно разнообразят дизайнерские решения асимметричные дорожки и элементы декора круглой формы, которые способны создавать пространство намного более гармоничным. К ним в первую очередь относятся беседки, клумбы обусловленной формы, круглые газоны.

Треугольные

Жилое здание должно занимать не более 10% от всей площади2

Размещают его с южной стороны, здесь же располагается центральный въезд для транспорта и главная дорога. Хозяйственные постройки строят вдоль северной границы участка.

Дорожки для такого ЗУ обустраивают параллельно границам. Большую часть центральной территории отводят для зоны отдыха. Терраса с севера должна оборудована с защитой от ветра. Беседки устанавливаются в зоне отдыха скрытой от посторонних глаз. Ее можно спрятать за элементами декора или декоративными изгородями.

Круглые

Для этого вида применяется радиальное расположение зон, дом размещен в глубине не доходя 3 м до границ, с северным расположением нежилых помещений и южным для жилых. Здесь же обустраивается центральный въезд в дом.

Фруктовые деревья располагаются вдоль забора, также по кругу. Зона отдыха разбивается по центру с водоемом. Дорожки соединяют все объекты по кругу. Грядки располагаются в западной не затененной части надела.

Многоугольные

При диагональном зонировании, используют широкие дорожки. Это позволит разместить вход в дом в отдалении от улицы, а придомовая территория будет приватной, а разделить зоны можно ширмой из кустарников.

На таком участке под зону отдыха потребуется выделить вдвое больше земли, чем под хозяйственную и садово-огородную. Хозяйственные постройки в полном объеме выстроить не получится, придется выбирать либо баню, либо сарай, для того чтобы обеспечить минимальные пожарные и санитарные расстояния.

На наветренной стороне плотно сажают ветроустойчивые деревья, а в местах с большой ветровой нагрузкой, такую посадку делают со всех сторон, чтобы защитить ЗУ.

Планировка квадратного участка

Классический пример и наиболее легкий вариант для подготовки план-проекта – это работа с участком квадратной формы. Для подобной территории имеется огромная коллекция уже готовых чертежей с фотографиями и отзывами пользователей.

Возможные варианты расположения функциональных зон:

Жилой дом размещают неподалеку от ограждения, но не вплотную к забору. Обязательно продумывают подъездную дорожку достаточной ширины. Подобный подход позволяет спрятать подробности личной жизни семьи от посторонних взглядов. А подъездная дорожка защищает в грязь и дождливую погоду, особенно, при дополнительном использовании защитного навеса.

По периметру участка лучше расположить зеленые насаждения, а также отдать под растительность около 35-40% всей свободной площади. Живые изгороди визуально делят территорию на зоны, защищают от шума, неприятных запахов, придают даче интересный вид.

Хозяйственную зону, сад, огород располагают по заднему краю квадрата, ориентируясь при этом на имеющиеся источники воды. Подобный тип планировки позволяет более экономно организовать систему полива.

Баню, сауну, беседку, детскую игровую площадку располагают в средней полосе участка, между жилым и хозяйственным блоком. В таком случае всегда есть возможность зайти в дом или принести дров из сарая.

Построенные своими руками не дорогие дачные домики

Многие отдают предпочтение постройке дачных домиков своими руками (фото, проекты, чертежи можно найти в интернете). Проектов дачных домов, строительство которых вписывается в небольшой бюджет, существует достаточно много, но мы уместим их в три основные группы:

1. Конструкции, исполненные самым простым образом без электричества и отопления, способные защитить от дождя и ветра.
2. Универсальные домики для дачи с небольшой площадью, которые могут быть посещаемы в любое время года.
3. Двухэтажные домики, которые могут претендовать на полноценный загородный дом.

В благоустроенном дачном доме можно проживать с семьей в летнее время. Домики первой группы чаще всего не являются капитальными строениями (проекты и эскизы летних домиков для дачи могут быть разработаны самостоятельно). Они не имеют серьезного фундамента и сделаны из обычных досок или фанеры. Однако примечательно, что при использовании красивых отделочных материалов, даже они могут выглядеть вполне прилично, хотя на их возведение были потрачены не большие средства.

Проекты двухэтажных домов с гаражом: особенности современных проектов (прочитать подробнее)

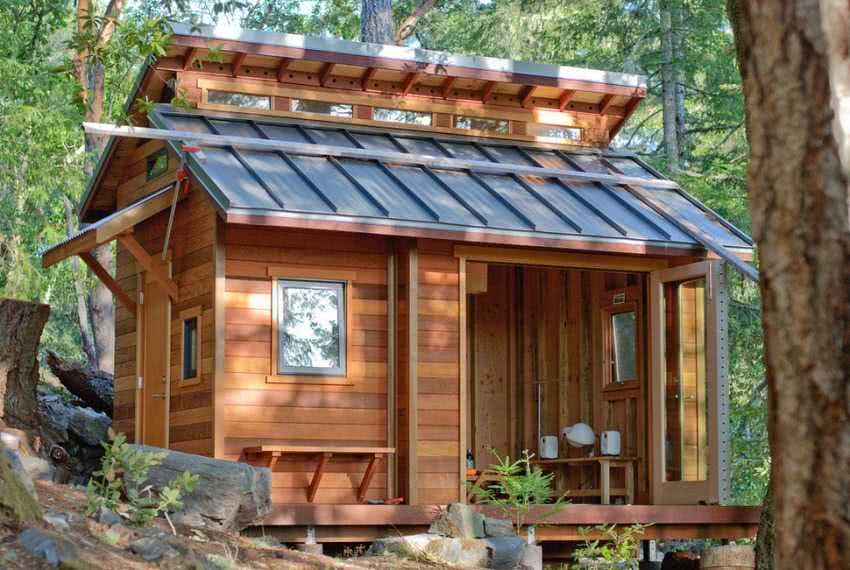

Пример маленького домика, предназначенного для отдыха.

Сооружения, которые мы отнесли ко второй группе, наиболее популярны. Внутренне оснащение недорогих домиков для дачи должно соответствовать по комфорту удобствам загородного дома. Проектами дачных домиков 5х6 м может предусматриваться наличие кухни-столовой, душевой и санузла.

Проекты домов с мансардой: преимущества и недостатки (прочитать подробнее)

Обычно это капитальные строения с фундаментом и приемлемой теплозащитой для использования системы отопления в зимнее время. Отдав предпочтение маленькому домику для дачи, вы получаете возможность разместить на оставшихся сотках, помимо грядок, миниатюрный пруд в зоне отдыха или красивый цветник.

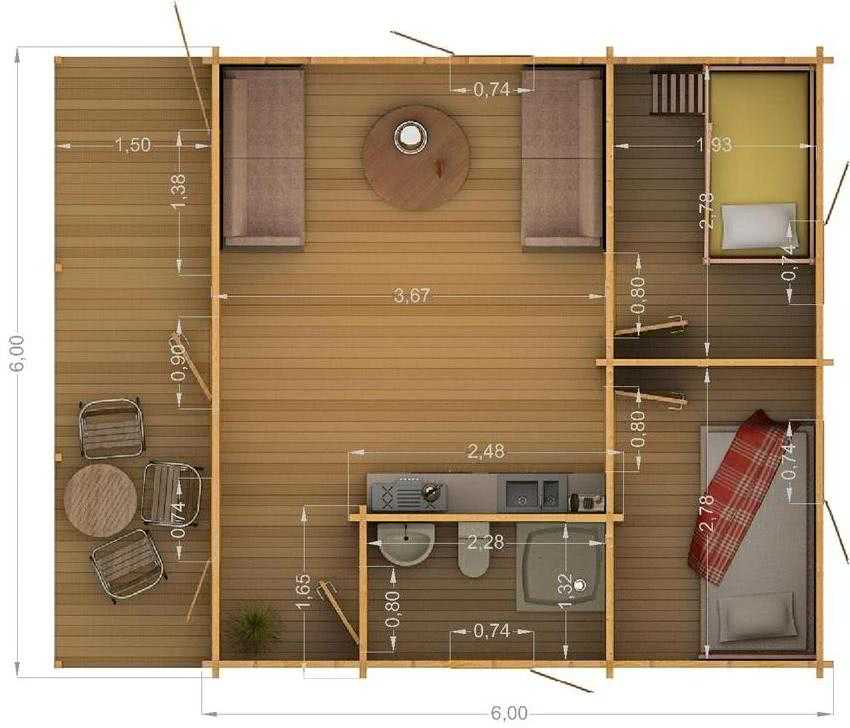

Проект дачного дома 6х6 м.

При большой семье вам понадобится на небольшом участке разместить достаточно вместительный домик. Это достижимо, если построить его с мансардой или вторым этажом. На первом этаже можно сделать кухню и комнату для отдыха, а второй этаж оборудовать комфортными и уютными спальнями. Для большего комфорта будет неплохо еще сделать веранду или террасу. Все эти моменты должны быть отражены в проекте маленького дачного домика.

Каменный дом с мансардным помещением.

Готовые дачные дома

Большинство дачных строений — это небольшие летние домики, фото-подборку которых вы можете увидеть выше. Они экономичны и требуют минимальных усилий и времени при постройке. На объект доставляются уже готовыми собираются буквально несколько дней, причем на следующий день дом готов к заселению.

Домик не нуждается в капитальном фундаменте, поскольку дерево более легковесный материал, по сравнению с бетоном или кирпичом. Деревянные дома признаны экологически безопасными. Кроме того, они отлично сохраняют тепло, поддерживают оптимальную влажность и создают благоприятный микроклимат в помещении.

Профессиональные продукты для проектирования

Следующая линейка продуктов предназначена для профессиональной обработки графики и составлении качественных планов специалистами.

Наш Сад Кристалл

Наш Сад Кристалл версия 10 (предыдущая версия Наш Сад Рубин 9.0) – программа отечественного разработчика ЗАО «ДиКомп». Является не только инструментом проектирования, но и настоящей энциклопедией садоводства. В базе содержится информации о более чем 17000 видов растений, из них около 2000 роз. Существует возможность отбора растений по более чем 20 параметрам: почва, срок жизни, скорость произрастания и т.д…

Настоящая энциклопедия растений

Примечательно, что есть встроенный фоторедактор, в который вы можете вставить реальные фотографии объектов, затем их обработать и вставить в свой проект дачного участка.

Встроенный фоторедактор

Проектировщик программы имеет 2D и 3D вид и позволяет спроектировать рельеф, дорожки, водоемы на участке, декоративные элементы и объекты строительства.

Sierra LandDesigner 3D

Sierra LandDesigner 3D – приложение для проектирования для ландшафтного дизайна в 2D и 3D формате. Разработчик программы – компания Sierra, известная многим любителям видеоигр. К сожалению, программа старая (2000 года выпуска) и найти на официальном сайте разработчика её нельзя. Тем не менее, скачать её можно на просторах интернета. Есть русифицированная версия программы.

Интерфейс Sierra LandDesigner 3D v. 7.0

Punch Home Design

Punch Home Design – пакет продуктов для визуализации интерьеров и внешнего вида дома и дачного участка.

Вся линейка продуктов

Самый простой продукт «Punch! Landscape, Deck & Patio v19» позволяет проектировать ландшафт с помощью библиотеки, импорт и экспорт которой возможен из других программ AutoCad и Sketchup!

Интерфейс Punch Home Design

Она также хорошо подходит для профессионального проектирования как и Realtime Landscaping Architect, а интеграция с другими 3D объектами делает её незаменимой.

SketchUp

SketchUp – бесплатный программный комплекс для 3D-моделирования не только дачного участков, а вообще любого предмета или объекта. Подойдёт для начинающих пользователей, которые хотят распланировать свой сад в объёмном трёхмерном виде. Для корпоративных клиентов необходимо будет купить лицензию.

У программы имеется собственная база объектов, которая пополняется пользователями. Их можно добавить к себе в план.

Пример поиска 3D объекта «ель»

Несмотря на то, что SketchUp позволяет составить планировку участка, основное её предназначение – 3D моделирование. Поэтому подойдёт она скорее всего для ландшафтного дизайна.

Пример планировки в SketchUp

Еще один пример

Realtime Landscaping Architect

Realtime Landscaping Architect – программа для планировки участка в формате 2D и 3D для операционной системы Windows. Отличается данный продукт более профессиональным подходом к проектированию и подойдёт продвинутым пользователям, а также ландшафтным дизайнерам.

Скриншот интерфейса

Также программу отличает более детальная прорисовка объектов. В базе пакета Plus содержится 10400 моделей, из которых 5100 растения, в пакете Architect – 16400 объектов, из которых 7200 растения.

Детальная прорисовка растений

Этот программный комплекс позволяет создавать презентации, просматривать динамику роста растений, как на них будет попадать тень в течение дня и многое другое. В общем, полноценный продукт для профессионального проектирования.

Прочие профессиональные продукты:

В данном материале мы не рассматриваем такие профессиональные продукты как Autodesk 3DS Max и ArchiCad. Они универсальные в своём роде и признаны лучшими в мире для построения любых трёхмерных объектов. В том числе и для планирования участка.

Нормы расположения построек между собой и по отношению к домам соседей

При проведении ПЗУ и составлении схемы расположения объекта жилой недвижимости и иных построек необходимо учитывать санитарные и противопожарные нормы, включая расстояния до участка соседей, установленные СНиП 30-02-97. Минимально допустимые расстояния составляют:

• от жилого строения до дороги – не менее 5м, а проезда – 3м;
• между крайними строениями соседних участков – 6-15 м с учетом горючести использованных стройматериалов;
• от жилого дома до границы соседнего участка – 3 м, а для иных построек – 1 м;
• от посадок растений до границы соседнего ЗУ: для высоких деревьев – 4 м, кустарника средней высоты – 2 м, низких кустарников – 1м;
• от жилого дома до туалета, компостной ямы, построек для содержания птицы и животных – 12 м;
• от жилого дома до бани – 8 м;
• от дома до водоема – 30 м, реки или большого ручья – 10 м;
• от питьевого колодца (скважины) до туалета – 8 м.

Указанные нормы обязательны к исполнению.

Проект энергосберегающего дачного дома для севера.

Кому-то жарко, а кто-то борется за тепло. Этот аккуратный финский дом старается сберечь тепло по-максимуму! Все большие окна и терраса расположены на южной стороне, а на северной — глухие стены или маленькие технические окна.

Давайте посмотрим на этот дачный интерьер. Прямо от входа мы попадаем в столовую с камином.

Здесь же и кухня, которая справа имеет большую подсобку с холодильником, котлом отопления и  дополнительными местами для хранения и рабочими поверхностями. Т.к. она имеет свой выход в сад — она весьма интенсивно используется, одновременно сохраняя тепло в доме.

Рядом расположена главная спальня — для того, чтобы сэкономить на отоплении — потолки сделаны достаточно низко и под скос. Также для экономии тепла — спальни весьма скромной площади.

У потолка в общей комнате конструкция потолка такая же как в спальне. Для экономии тепла на восточной стороне расположены маленькие окна, а с южной — большие панорамные.

Подробная планировка проекта энергосберегающего дома.

С чего начать планирование?

При разработке проекта планировки участка с площадью 7 соток, архитектор должен получить топографическую съёмку местности и кадастровый план рассматриваемого земельного надела в электронном виде.

Когда исходные данные загружены в файл, работа выполняется, согласно следующему алгоритму:

• Нанесение границ земли на геоподоснову.
• Определение точной формы участка, размеров каждой из границ, величин дирекционных углов, в местах характерных переломов линий.
• В соответствии с пожеланиями заказчика, на схеме отображаются пятна застроек всех планируемых объектов капитального строительства.
• Каждый объект на схеме маркируется, в соответствии с его назначением.
• Свободные от застроек территории зонируются с назначением каждой функциональной зоны.
• Выполняется вертикальная планировка территории с нанесением красных отметок, мест перепада рельефа, каскадирования.
• На схеме обозначаются инженерные сооружения и места ввода коммуникаций в дом.
• В нужном месте назначается въездная группа, калитка, место для парковки, а также пешеходные дорожки с твёрдым покрытием, соединяющие зоны и капитальные сооружения между собой.
• На финальном этапе, на схеме изображаются малые архитектурные формы, элементы декора, клумбы, садовые деревья и другие зелёные насаждения.

Садовые дорожки практичность и красота

Садовые дорожки – это не только необходимый элемент ландшафтного дизайна для перемещения по участку в любое время года, но и способ зонирования территории, ее украшение. Грамотное расположение дорожек поможет вам тратить минимальное количество времени и сил на перемещение по участку, между его основными элементами. Вне зависимости от того какой стиль оформления территории вы выберете, чем наполните свой приусадебный участок или небольшой дворик – дорожки необходимы, чтобы перемещаться от дома к гаражу, калитке или воротам, постройкам (беседке или навесу) и различным элементам ландшафта.

Основным требованием, предъявляемым к садовой дорожке, является наименьшее расстояние от одного элемента участка к другому. Иногда, для сокращения пути необходимо пожертвовать красотой или оригинальностью прокладываемого элемента ландшафтного дизайна. Что касается ширины дорожек, то существует негласное правило для основных топ – 1-1.5 м. Для небольших тропинок, ведущих хозяев участка к самым потаенным уголкам двора – не менее полуметра шириной.

Помимо размеров, к внешнему виду дорожек также предъявляются некоторые требования. Эти элементы дизайна территории не должны вступать в резонанс с образом участка. Дорожки должны соответствовать и основному выбору материалов ландшафтного дизайна. При обилии каменных сооружений (мангал, ограждение, облицовка фундамента здания или вовсе отделка фасада) будет логично использовать природный материал и для обустройства участка садовыми дорожками.

Условно все виды дорожек можно разделить на два типа – сплошные и не сплошные. Название говорит само за себя. Выбор того или иного вида будет зависеть от размеров участка (протяженности тропинок) и роли садовых дорожек в его обустройстве (являются ли они ключевым элементом дизайна или исполняют исключительно практическую роль).

По типу материала исполнения садовые дорожки можно разделить на:

• каменные (пластушка, галька, брусчатка и не только);
• деревянные;
• бетонные;
• кирпичные;
• дорожки из подручных материалов и строительных отходов (от стекла до использованных пластиковых крышек).

Перед вами пример оформления садовой дорожки в популярном ныне стиле steppingstones. Элементы таких троп будто представляют собой места для установки стопы – вы двигаетесь по большим камням или спилам бревен, вкопанных в землю. Один из практичных и при этом экономичных способов оформления такой дорожки – изготовление плиток из бетона различной формы. Красивую, современную и практичную дорожку можно сделать своими силами.

Оригинального и внешне весьма привлекательного эффекта удается добиться при комбинировании материала исполнения садовых дорожек. Например, бетонные плиты строго квадратной формы гармонично смотрятся в комплексе с галечным камнем. Не меньшего эффекта можно добиться при комбинировании деревянных сплошных дорожек с мелкой галькой или пластушкой.

Полноценное деревянное жилище

Но готовые блоки для многих людей скучны и слишком однообразны. Куда приятнее и интереснее бывает использовать традиционные постройки из древесины. В этом случае логично строить садовый 2-этажный домик. Или 1-этажный, но с жилой мансардой.

Рекомендуется оборудовать жилье большими окнами, если можно обнаружить хорошие виды. В большинстве проектов предусматривается двускатная кровля, перекрытая металлочерепицей.

Обычным вариантом является использование окон ПВХ. Учитывая повышенный криминальный риск, характерный для дачных поселков и загородных домов в целом, желательно выбирать окна с противовзломной фурнитурой и антивандальными свойствами.

Дверь непременно ставят стальную — только она достаточно надежна. Типовая планировка подразумевает выделение на первом ярусе гостевой и кухонной зон. Мансарды используют в качестве спален.

Проект № 2 с двумя жилыми комнатами и кухней-студией

Небольшой семье не нужны дополнительные жилые комнаты. А гостей в случае надобности можно разместить в гостиной на ночь.

Заметьте, что у этого дома суммарная площадь включает и площадь внешних стен, перегородок.

• От входа вглубь дома ведет коридор (8 кв.м).
• По левую и правую руку от него располагаются двери в спальни по 16 кв.м.
• Коридор переходит в холл, в конце которого отгорожено помещение для технических и хозяйственных нужд площадью 5,4 кв.м. Площадь просторного холла – 18,6 кв.м.
• В доме имеется просторный совмещенный узел (12 кв.м) и кухня, объединенная с гостиной.

При желании кухню можно перенести в техническое помещение, а из гостиной сделать две зоны: гостевую и зону отдыха или оборудовать классный домашний офис.

Если планировку не трогать, то в отгороженном помещении можно обустроить котельную, сушилку, дополнительный санузел или чулан.

Пример сооружения дачного домика своими руками

Рассмотрим подробнее строительство из клееного бруса по проекту дачного домика для 6 соток. Фото таких сооружений можно часто встретить на строительных сайтах. Наш домик будет иметь площадь 6х4 м. В доме будет кухня, комната отдыха и маленькая открытая терраса, на которой имеется печь для приготовления барбекю. Ее же используют в качестве источника тепла в доме зимой.

Проект дачного домика размером 6х4 м.

Брус имеет обработку антисептическими составами и морилкой. Фундамент будет ленточный, а под террасой столбчатый. Крышу можно выполнить двускатную под металлочерепицей. Домик делаем на участке, куда не заведено ни электричество, ни водопровод.

Заключение

Для того чтобы дачный участок 12 соток не только приносит пользу, но и радовал своих владельцев своим видом и комфортными условиями проживания нужно предварительно выполнить на схеме зонирование с прорисовкой всех объектов: жилого дома, гаража, бани и других хозяйственных построек. Их нужно правильно интегрировать в зеленую зону с учетом рельефа местности и формы участка.

Наиболее простыми для зонирования являются классические прямоугольные и квадратные ЗУ, их можно спланировать самостоятельно, а вот зонирование круглых, треугольных и многоугольных наделов со сложным рельефом лучше доверить профессионалам.
