Разновидности и особенности подключения электрических вилок

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Ремонт вилки газонокосилки

Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.

Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.

Выключатель газонокосилки с вилкой

Другая проблема — сместившиеся от нагрева проводящие штыри. Перед ремонтом их необходимо очистить от накипи. После можно зафиксировать эпоксидным клеем. Желательно подобрать клей, выдерживающий высокие температуры.

Принцип работы вилки

Рабочая схема электрической вилки следующая: концы провода соединяют с контактами, которые выполняют из латуни, стали или меди (два контакта — фаза и ноль, может быть третий — заземление). Фаза служит для передачи электроэнергии потребителю (прибору), а нулевой, или нейтральный, контакт — для защиты от скачков напряжения и замыканий. Не имеет значения, к каким жилам и в какой последовательности подключают фазу и ноль, но все же надежней соединять контакты с соответствующими токоведущими элементами. Нельзя подключать нейтраль к корпусу или заземлению, так как ноль неразрывно связан с фазой.

Заземляющий контакт не связан с фазным проводом напрямую. Он соединяется с частями, которые не находятся под напряжением, и обеспечивает защиту от замыканий на землю и утечек тока

При подключении заземления важно не перепутать контакты, ведь от этого зависит безопасность эксплуатации оборудования

Вилка — это неотъемлемый элемент штепсельного соединения, с его помощью бытовой прибор подключают к розетке. В каждой стране используют электрофурнитуру разного типа, при этом они имеют схожую конструкцию и аналогичный принцип работы. В России это элементы типа С5 и С6. Из чего состоит вилка электрическая и как она устроена, более подробно описано в ГОСТе 7396.1-89.

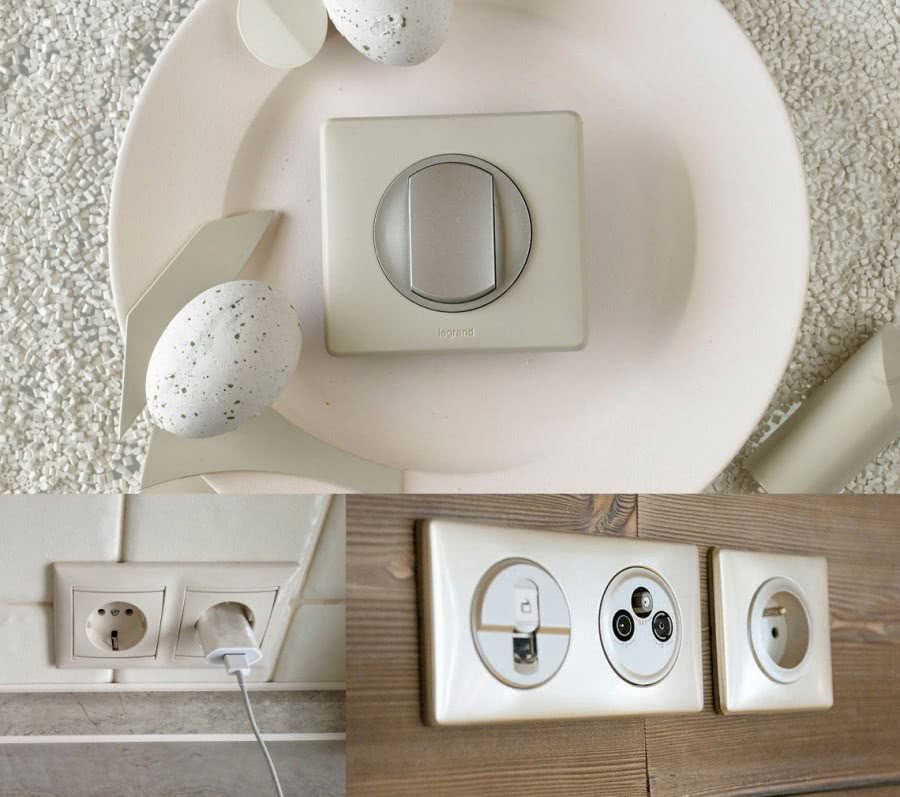

Страны, использующие электрические розетки типа E:

Бельгия, Буркина-Фасо, Бурунди, Камерун, Канарские острова, Центральная Африканская Республика, Чад, Коморские Острова, Конго, Кот-д’Ивуар (Берег Слоновой Кости), Чешская Республика, Джибути, Сальвадор, Экваториальная Гвинея, Франция, Французская Гвиана, Греция, Гваделупа , Ирландии, Индонезии, Италии, Лаос, Латвия, Литва, Мадагаскар, Мали, Мартиника, Монако, Марокко, Нигер, Польша, Сент-Винсент, Сенегал, Словакия, Сирия, Таити, Тунис.

Электрические розетки и вилки типа E являеюся стандартными во Франции, Бельгии, Дании, Польше и других странах. Это несовместимо с типом F, что является стандартом в Германии, Нидерландах и других странах континентальной Европы. Несовместимость обусловлена наличием круглого штыря в розетке, служащего для заземления техники.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Особенности розетки для электроплиты

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.

Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.

Допустимая величина тока

Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:

1. Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
2. Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.

Количество фаз

Можно использовать один из двух вариантов:

1. Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
2. Трехфазное подключение — лучший вариант для мощного электрического оборудования.

Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:

• на одну фазу — до трех контактов;
• на три фазы — до пяти контактов.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

С1-b

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе

Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт

К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

C6

Подготовку проводов при замене вилки С6 выполняют по аналогии с предыдущей моделью. Чтобы заменить деталь, нужно также провести демонтаж и последующую сборку нового корпуса. Если в базовой комплектации не прилагаются вилки гроверов, потребуется купить их отдельно. Провод желтого цвета можно подключать только к заземляющему элементу. Как правило, он размещен между контактными площадками штырей. В двухполюсной разновидности провода элемент заземления не предполагается, поэтому место для него внутри корпуса будет свободным.

C5 или С6 при помощи наращивания

Часто происходят ситуации, когда электровилка неисправна, и срочно возникает потребность в использовании электроприбора. Для устранения проблемы можно взять любой другой неисправный прибор и задействовать его сетевую вилку. Провод на старом приборе обрезают, оставляя его максимально возможную длину. Для наращивания достаточно 15 см шнура. Оболочку шнуров аккуратно режут на длину 10 см и извлекают провода, при этом оставляя на месте оболочку.

На следующей стадии длину проводников подгоняют так, чтобы сдвинуть места будущих колец из окончаний проводов

Важно учитывать при подгонке, что допускается соединять друг с другом только провода одного цвета. С них убирают изоляцию на длину порядка 15 мм и скручивают. Для прочного контакта хватит трех витков обвития

Для прочного контакта хватит трех витков обвития.

Скрепленные провода помещают в разрезанную оболочку одного из кабелей. Потребность в изоляции соединений отсутствует, поскольку за счет смещения скрутов нет риска соприкосновения оголенных участков проводов. Затем остается только перемотать изолентой место соединения кабеля.

Детали подключения

Как уже говорилось, розетка может быть предназначена для скрытой или открытой установки. В последнем случае устройство крепится на стену, а в случае скрытой установки основная часть розетки находится в стене.

Корпус прибора выполняет не только эстетическую, но и защитную функцию. Благодаря внешней панели, ограждается доступ посторонних веществ к элементам, находящимся под напряжением. Также панель предохраняет жильцов от случайного соприкасания с токоведущими частями.

Электрическое питание направляется на разъемы кабелей и принимается с вилки потребителями. Проводка соединяется с контактами через зажимы на винтовых клеммах.

С силовыми разъемами можно использовать электрические кабели с гибкой проводкой. Такие кабели включают многожильные провода и оптимально подходят для временного пользования или для питающего кабеля, расположенного на вибрирующей передвижной основе.

Наиболее важный технический аспект, касающийся электрических разъемов, состоит в номинале тока, который может пройти через устройство без разогрева контактов. Разогрев зависит от величины тока, а величина последнего находится в прямой зависимости от площади сечения токоведущего элемента, а также площади соединения контактов.

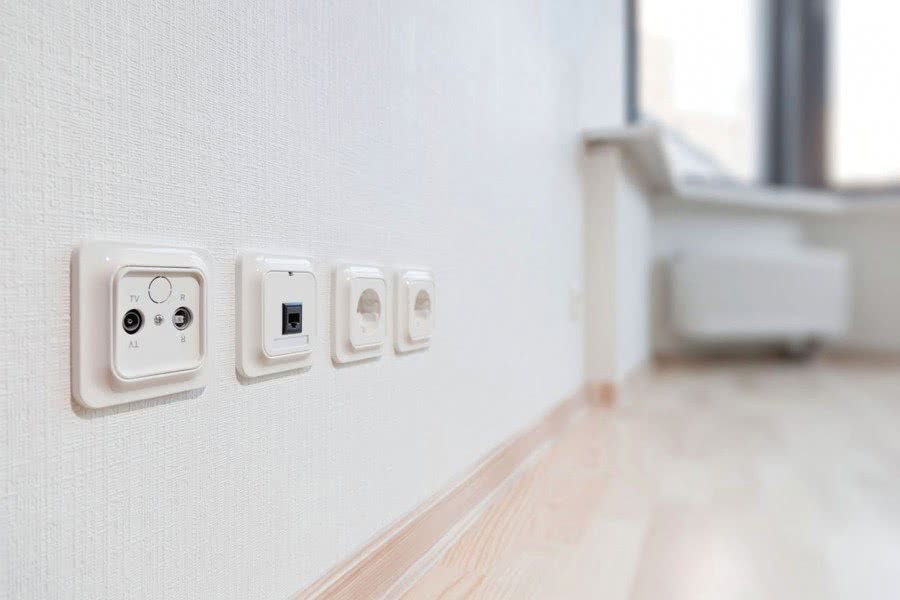

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

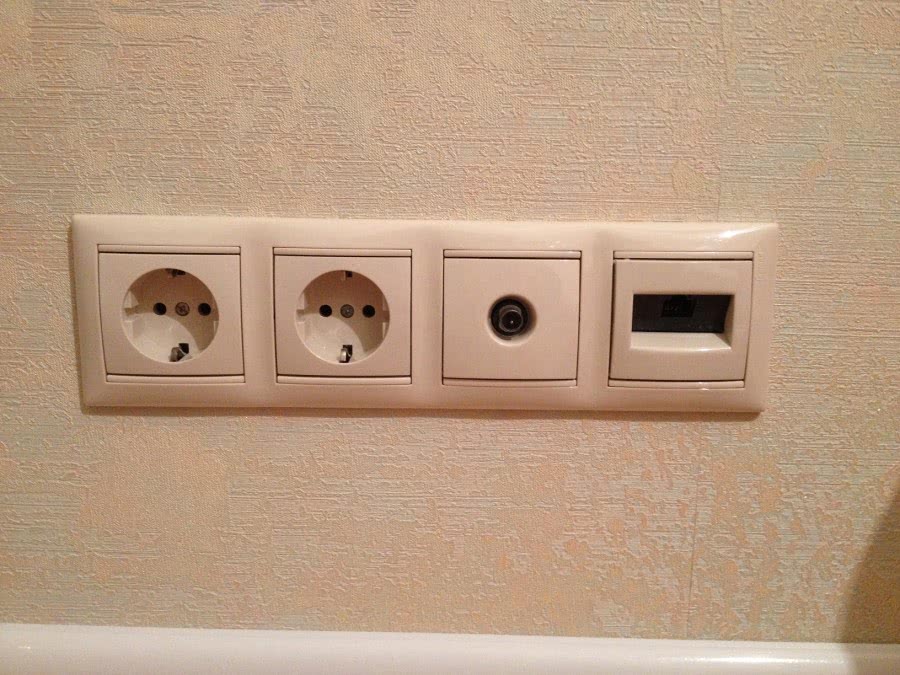

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Виды электрических вилок

Электрическая вилка евростандарта Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Вилка с заземлением Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Советы по установке и подключению

Следует учитывать следующие моменты:

1. Лучший вариант розетки для электроплиты — накладная.
2. Кабель нужно использовать медный многожильный. Сечение жил — 3х4 миллиметра.
3. Кабельные жилы подключаются к вилке и розетке в соответствии со схемой.
4. Кабель для подключения оборудования направляется на защитный автомат электрощита в 40 А.

1. При отсутствии заземлительного контура кабель подключается к металлической конструкции электрощита в подъезде. Запрещено соединение контактов «ноль» и «земля» между собой или на металлическом корпусе щита.
2. Перед подключением все контакты следует тщательно зачистить, а также предохранить от окислительных процессов (понадобится лужение жил с помощью паяльника или обжатие гильзами из латуни).
3. Подключение электроплиты производится с особой тщательностью. Если контакты соединить недостаточно качественно, они будут греться и подвергаться окислению, следствием чего станет короткое замыкание.

Ремонт вилки газонокосилки

Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.

Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.

Выключатель газонокосилки с вилкой

Розетки типа B

Электрический штекер типа B имеет два плоских параллельных лезвия, как у типа A, а также имеет круглый или плоский заземляющий контакт, более длинный, что обеспечивает заземление устройства раньше подключения питания. Заземляющий контакт толще или шире остальных, что исключает неправильную вставку вилки в розетку.

Распространен в тех же странах, что указаны для Типа А, за исключением следующих:  Бангладеш, Боливия, Камбоджа, Китай, Доминиканская Республика, Корея, Либерия, Мальдивские острова, Перу, Сент-Винсент, Таити, Таиланд, Вьетнам, Йемен. Также применяются на Азорских островах, Белизе, Тринидад и Тобаго, иногда в Японии.

Техническим названием типа B является NEMA 5-15 (Североамериканский 15 A/125 V с заземлением). Он также известен как «североамериканский 3-контактный». Заземляющий контакт длиннее, чем фазный и нейтральных штыри, так что устройство заземляется прежде, чем подключается питание. Если розетка типа B установлена таким образом, что заземление располагается внизу, нейтраль будет слева, а фазный контакт с правой стороны. Сама розетка может быть установлена заземлением вверх, вниз, вправо или влево.

Ремонт разборной электро вилки

• Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
• Открутить гайку с винтом, соединяющих половинки штепселя.
• Разъединить две половинки штепселя.
• Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
• Удалить часть ПВХ-обмотки с концов кабелей.
• Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.
• Открутить винты на штифтах. К этому месту идет монтаж «колечка» провода.
• Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.
• Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
• Скрепить вместе половинки, монтажным винтом с гайкой.

Отечественные устройства

Все устройства, производящиеся в нашей стране и официально импортируемые, должны комплектоваться вилками стандарта C по ГОСТу 7396. 1—89. Все данные наносятся на её корпус. Это предельные значения силы тока, частота и напряжение. На данный момент такие штекеры делятся на две группы:

• Вилка по международной классификации CEE 7 / 16, или C 5. Диаметр контактов 4 миллиметра. Они изолированы от корпуса и рассчитаны на токи до 6 ампер (общая нагрузка 1, 3 киловатта). Заземления не предусмотрено.
• Соответствующая категории CEE 7 / 17, вилка принадлежит к классу C 6. Штырьки её потолще (4, 8 миллиметра) и ток, который она выдерживает, выше — 10 ампер, что соответствует 2, 2 киловатта нагрузки. Имеется заземляющий контакт.

Можно принять в расчёт имеющиеся в обиходе приборы со старыми, стандарта C1 — b, вилками. Они не снабжены землёй и укомплектованы штырьками толщиной 6 миллиметров.

Такой важный элемент электрической цепи нельзя подсоединять без учёта характеристик подключаемого устройства и возможностей самого штекера. Для того чтобы обезопасить себя и близких, выбрать лучше изделие с возможностью подключения заземления, так как в нашей стране появляется всё больше объектов с готовым контуром и трёхполюсной розеткой.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Читайте далее:

Как собрать вилку с заземлением

Как заменить вилку на проводе

Как поменять вилку на проводе

Как собрать вилку розетки

Как починить вилку для розетки

Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Основные параметры

Конструкция разборной штепсельной вилки

Во время контакта вилки с розеткой происходит передача высокого напряжения от источника к потребителю. Обладает это устройство несколькими параметрами, без учета которых невозможен выбор изделия.

• Количество контактов. Наиболее распространенный вариант штепсельного приспособления имеет два штыря. Американская вилка с проводом оснащена тремя контактами (присутствует заземление).
• Форма. Приспособление может быть круглым, квадратным, овальным или угловым. Все зависит от того, какой дизайн придумает производитель электроприборов.
• По варианту конструкции вилки бывают разборные и литые. Первые состоят из пластикового корпуса, соединенного специальными болтами. Неразборное приспособление изготовлено из плотной резины или жесткой пластмассы.
• Соответствует определенному стандарту: европейскому или американскому.

Помимо параметров необходимо учитывать удобство и безопасность вилки электроприбора при выборе.

Электрические розетки в США — это не только разница в напряжении и питании, но и разные стандарты розеток. Так что давайте еще и переходник

Ток в США: основные отличия

• Электрические сети США обеспечивают  напряжение 110–120 В с частотой 60 Гц.

  Электронные устройства, которые вы привозите из России в США, чаще всего приспособлены для работы в российских электрических сетях с напряжением 220-230 В и частотой 50 Гц.

• Розетки в России имеют разные входы для вилок.

  Электрические розетки в стенах имеют два плоских (прямоугольных) отверстия и одно круглое отверстие для заземляющего штыря.

• Разумеется, американские вилки для электроприборов имеют разные контакты. Это два вертикально расположенных прямоугольных контакта.

Розетки в США

Первый взгляд на розетку в США, и разница сразу заметна! Розетки представляют собой два вертикальных плоских отверстия и один круглый ввод заземляющего штыря. К такому контакту никак нельзя подключить польский штекер (с двумя круглыми штырьками питания).

Розетка в США — российская вилка, к сожалению, не подойдет

Вилки США

Американские вилки, конечно же, должны подходить к американским розеткам. Итак, у них есть два плоских контакта, которые (внимание!) Поляризованы. Что это значит? Они имеют разную ширину, поэтому подключить их к розетке можно только одним способом. На это стоит обратить внимание и не силой вставлять вилку в розетку

Как подключить русскую вилку к розетке США

Для подключения российского штепселя к американской розетке, вам потребуется специальный адаптер.

Адаптер представляет собой очень простое устройство, которое выглядит как большая вилка, к которой мы вставляем «русскую» вилку на одном конце, а другой конец снабжен двумя постоянно закрепленными прямоугольными штырями, позволяющими вставлять адаптер в «американский» контакт. .
Таким образом (подключив вилку к вилке) мы можем подключить устройство, привезенное из России, к розетке в США.

Когда вилки, розетки и адаптера недостаточно

Однако во многих случаях одного электрического устройства, импортированного из России в США, недостаточно. Почему? Потому что нам нужно подавать на него более высокое напряжение и силу тока. Вот где пригодится трансформатор напряжения.

Трансформатор напряжения 110-230 В

Если вы собираетесь в США с устройством, которому для работы требуется напряжение 230 В и 50 Гц (например, фен или щипцы для завивки), у вас должен быть трансформатор напряжения.
Трансформатор — большое и тяжелое устройство, поэтому стоит задуматься, понадобится ли он нам в путешествиях.

Если вы везете трансформатор в США, обязательно проверьте, какая мощность вам нужна. Все мы используем устройства, которые ежедневно потребляют больше или меньше электроэнергии из сети. Например, электробритва занимает меньше места, чем ноутбук. С другой стороны, электрические устройства (которые часто используются во время путешествий), такие как сушилка или утюг, потребляют огромное количество электроэнергии. Каждое из этих устройств имеет информацию о количестве ватт (т.е. мощности), на котором работает оборудование.
Перед тем, как отправиться в США, стоит проконсультироваться в магазине электротоваров, какая мощность трансформатора вам понадобится для исправной работы устройства, которое вы везете в Штаты.

Трансформатор напряжения высокой мощности 110-230 В.

Электронные устройства, импортированные из России и которые будут работать в США

Хорошая новость для тех, кто едет в США и привозит из России только базовые электронные устройства, такие как ноутбуки, планшеты, мобильные телефоны, зарядные устройства для фотоаппаратов, видеокамеры и т. Д., Заключается в том, что практически все устройства этого типа, произведенные после 2005 года, имеют встроенную -в трансформаторе напряжение от 110 В до 230 В

Это легко проверить, прочитав информацию на буклете и на самом устройстве. Наличие надписи типа «вход 100–240 В» означает, что устройство будет работать при подключении к розетке США .

Категорически нельзя

1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
   • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
   • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
   • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.

2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

   Неправильная схема подключения генератора

   Опустим по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

   Заземление нейтрали во ВРУ

Это интересно: Схема подключения однофазного счетчика электроэнергии

Виды электровилок

Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.

Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.

Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.

Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.

Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Подвесной потолок армстронг: технические характеристики Как выполнить пол на ленточном фундаменте с засыпкой Так что же это за «хитрость» Как сделать полы в деревянном доме своими руками
