«и кто его знает, чего он моргает…» 5 причин мерцания светодиодных лампочек

Оглавление

Мерцания выключенной лампы

Причина мерцания чаще всего кроется в использовании выключателя с подсветкой

Важно знать, что для реализации этой функции в конструкции выключателя предусмотрена неоновая маломощная лампочка, которая подключена параллельно с клавишей включения/отключения LED -лампы

При выключенном приборе ток идет через лампочку подсветки и затем поступает на вход драйвера, и через диодный мостик на сглаживающий конденсатор, который постепенно заряжается. Как только разность потенциалов на его входе и выходе достигнет некой величины, срабатывает схема стабилизации, и напряжение поступает на светодиоды, заставляя их заработать на долю секунды, в течение которой конденсатор успевает разрядиться.

Демонтаж подсветки

Самый простой способ — убрать лампочку подсветки. К сожалению, он годится не для всех выключателей: существуют современные модели, в которых это невозможно. Кроме того, иногда подсветка нужна: она дает возможность быстро найти выключатель в темной комнате.

Жесткое подключение

Лампочка подсветки подключается независимо от LED-лампы к фазовому и нулевому проводу. Так она будет работать постоянно, независимо от того, включен светильник или нет, а сам светильник навсегда избавится от мерцания.

Недостаток метода — потребуется прокладка дополнительного провода, что не всегда удобно.

Замена обычного выключателя проходным

В этом случае при одном положении переключателя будет работать светильник, а при другом — загораться подсветка. Метод потребует покупки переключателя, но полностью исключает возможность мерцания, даже если его причина не связана с подсветкой.

Шунтирование светильника

То есть, подключение параллельно с ним нагрузки с меньшим сопротивлением. Основной ток в этом случае будет идти через нагрузку, а того тока, что останется на долю светильника, не хватит, чтобы зарядить конденсатор.

В качестве шунтирующей нагрузки можно использовать:

  1. Простую лампочку накаливания. Метод подходит для случая, когда имеется несколько светильников, включенных параллельно, например, в люстре: вместо одного из них просто ставится обычная лампа. Способ решения проблемы прост, но у него есть недостатки: в этом случае об экономии энергопотребления можно забыть. Кроме того, современные осветительные приборы далеко не всегда рассчитаны на такой аксессуар, как лампа накаливания, разогревающаяся до высоких температур.
  2. Резистор с сопротивлением 1 мОм и мощностью около 2 Вт. Резистор изолируется термоусадкой и подключается прямо в распределительной коробке, между нулем и фазой, параллельно светильнику. Метод имеет примерно те же недостатки, что и в предыдущем случае: приводит к дополнительным затратам электроэнергии, которая пойдет на нагрев резистора. Кроме того, небезопасно такое наличие источника тепла в распределительной коробке вблизи проводов.
  3. Конденсатор, емкость которого находится в пределах от 0, 01 мкФ до 1 мкФ, а напряжение — 630 В. Это самый экономичный и безопасный способ шунтирования. Во-первых, являясь реактивным сопротивление, конденсатор никак не повлияет на показания счетчика и, во-вторых, не будет нагреваться. Чем больше емкость конденсатора, тем надежнее шунтирование, но с увеличением мощности увеличиваются и размеры радиодетали. Конденсатор нужен керамический или бумажный, электролитические не годится, поскольку они восприимчивы к резким изменениям напряжения и могут взорваться. Если же в качестве шунта выбирается именно электролитический конденсатор, его запас напряжения должен быть достаточно велик.

Если мигает при отсутствии подсветки

В этом случае следует проверить, не пролегают ли в одной штробе другие провода, кроме тех, что подводят питание к LED -светильнику. Дело в том, что питающий провод большой длины может стать своеобразной антенной, а лежащие рядом провода под напряжением создавать слабое электрическое поле. В результате на контактах фильтрующей емкости создается напряжение, приводящее к включению светодиодов.

Существует еще одна причина, почему мигает светодиодная лампа во включенном состоянии, связанная с недостатками проводки: неверное включение светильника в сеть. Необходимо, чтобы фазовый провод был заведен на выключатель, а нулевой — на лампу, в противном случае схема, ответственная за пуск лампы, будет постоянно под потенциалом, и избежать мерцания не удастся.

Причины обязательного устранения мигания ламп

Когда свет отключен, а лампочка моргает по ночам, необходимо сделать все, чтобы это не повторялось. Устранить мерцание нужно из-за следующих причин:

  1. Происходит постоянное нарушение покоя человека.
  2. Уменьшается срок работоспособности осветительного прибора. В результате этого длительность службы лампы сокращается в разы. И даже расхваленная изготовителем высокая производительность и длительный срок работы не помогут. Средний срок службы светодиодной или люминесцентной лампы составляет почти 10 тыс. часов (плюс/минус еще несколько сотен часов). Такой длительный период работы определяется тем, что светодиод потребляет значительно меньше электрической энергии. Но если лампа будет постоянно моргать, то срок работы составит 4-5 тыс. часов или меньше. Тут важным фактором является и качество лампы, и фирма-производитель.
  3. Небезопасность для жилого помещения и его жильцов. В любой момент может произойти замыкание электрической сети, что часто провоцирует пожар, воспламенение и возгорание в проводке.

Поэтому, столкнувшись с такой проблемой, нужно попробовать лампу просто заменить и посмотреть, что будет. Если это не помогло, то без наличия специальных навыков и инструментов разбираться с проводкой и электрическим щитком не стоит. Среди основных правил безопасности, которых надо придерживаться, в первую очередь стоит отметить такие, как:

  • отключить электрическое питание на щитке, чтобы обезопасить жильцов квартиры или дома;
  • вызвать электрика;
  • предупредить соседей по лестничной площадке, что наблюдаются подобные проблемы и поэтому будет проводиться ремонт проводки.

Таким образом, мигание лампы после выключения встречается часто. Решить эту проблему возможно, но для этого необходимо установить истинную причину такого явления. Если самостоятельно справиться с последствиями мерцания светодиодного осветительного прибора не выходит, тогда нужно обратиться за квалифицированной помощью.

Подробнее о работе галогеновых источников света

Прежде чем понять, что лучше, галогеновые или светодиодные лампы, стоит рассмотреть особенности работы тех и других.

Устройство галогеновых образцов во многом повторяет конструкцию обычных ламп накаливания. Единственным существенным отличием является наличие в полости колбы галогена: йода или брома. Он необходим для того, чтобы увеличить срок службы осветительного прибора в два, а то и в четыре раза.

При включении нить накала разогревается до необходимой температуры и начинает излучать свет. Во время этого процесса происходит высвобождение вольфрама с поверхности спирали. Мелкие частички выделяющегося вещества вступают в реакцию с галогеном, препятствующим осаждению атомов вольфрама на внутренней поверхности колбы.

В результате вокруг светящейся нити создается своеобразная положительная обратная связь, что способствует росту температуры спирали и увеличению яркости освещения. Максимальная температура может составлять три тысячи Кельвин. Форма галогеновых ламп может быть различной. Все зависит от области применения. На полках магазинов можно найти лампы галогеновые для применения в медицине, бытовых приборах и в автомобилях.

Что делать, если мигает лампа при выключенном свете?

Старая лампочка

Решить проблему с выключателем можно несколькими способами:

  • энергосберегающая лампа меняется на обычную;
  • удалить подсветку в выключателе, но для этого понадобится вызвать мастера, чтобы он разорвал цепь питания в приборе;
  • поставить обычный выключатель.

Неправильный монтаж конструкции и некачественная продукция – это вторая по значимости причина, почему лампочка мигает. Происходит это из-за разрыва выключателем нулевой фазы, а не той, которая нужна. Если человек разбирается в электропроводке, тогда он может самостоятельно решить проблему. Но лучше вызвать электрика, чтобы не случилось замыкание. Мастер должен поменять нулевую фазу на нужную, что и устранит моргание.

Для электрика нужно, чтобы был обеспечен свободный доступ к электрическому щитку и проводке. Но прежде, чем лезть в щиток или выключатель, стоит просто поменять одну лампу на другую. Моргание светодиода часто вызывается тем, что лампа поломалась, неисправна или является некачественной. Чтобы этого избежать, рекомендуется покупать источники освещения в специализированных магазинах, где продается сертифицированная продукция. Не следует приобретать продукцию неизвестной фирмы. Если требования к лампе не будут отвечать стандартам, тогда и будут возникать проблемы с тем, что светодиоды при выключенном свете время от времени моргают.

Покупая лампочки светодиодного или люминесцентного типа, стоит обратить внимание на такие факторы, как:

  1. Фирму-производителя. Отказаться нужно от дешевых китайских подделок.
  2. Целостность пачки, в которой находится лампа.
  3. Проверить светодиод в магазине, чтобы убедиться в исправности продукции и в ее качестве.

Дизайнеры и специалисты по освещению рекомендуют для жилых комнат выбирать лампы энергосберегающего типа, которые дают теплый свет. А вот для нежилых помещений лучше всего подойдут светодиоды, дающие холодный свет. На рынке очень ценятся за качество и работу такие лампы, как компактные люминесцентные.

В любом случае та или иная причина, вызывающая моргание светодиода, должна быть решена профессионалами. Часто электрики советуют, лампу какой фирмы нужно выбрать, чтобы устранить проблемы в доме. Некоторые люди, сталкивающиеся с морганием лампочек, рекомендуют почитать в интернете, что делать в подобных ситуациях. Но не все советы, которые есть в сети, отличаются эффективностью и являются безопасными для неспециалистов по электрической технике.

Что делать и как устранить проблему

Устранить причины тусклого горения светодиодов можно самостоятельно или, в некоторых случаях, обратившись к электрику.

Проблему плохой изоляции проводки можно решить ее заменой или заново заизолировать поврежденный участок. Место некачественной изоляции определяется специальными приборами (самодельными или покупными) таким образом: в течение минуты на сеть подается максимальное напряжение и, с помощью спецоборудования, находят место утечки тока. Если нет познаний в электрике, то лучше довериться специалисту.

Многие производители начали писать на упаковке со светодиодными лампами, что не рекомендуется их использование при наличии подсвечивания выключателя. Если же упаковке никаких указаний не было, вы вкрутили светодиодную лампочку в светильник, и она продолжает слабо светиться в выключенном состоянии – стоит попробовать следующее:

  • заменить выключатель с подсветкой на обычный;
  • убрать подсветку (перекусить провод, который идет к лампочке подсветки);
  • вкрутить в светильник одну лампу накаливания, на которую будет поступать «лишнее» напряжение. Ценность такого способа сомнительна, так как противоречит идее экономии электроэнергии;
  • установить дополнительный резистор с сопротивлением от 50 Ом и мощностью 2-4 Вт, который можно приобрести в магазине. Его подключение выполняется параллельно лампе в плафоне под потолком либо в патроне, и место установки обязательно изолируется термоусадочной трубкой. Таким образом, напряжение не будет идти на светодиодную лампочку, она не будет светиться после отключения, но подсвечивание выключателя останется.

Светодиодные лампы могут гореть при выключенном выключателе в силу специфичности своей конструкции. Так, в состав драйвера светодиода входит конденсатор, способный накапливать электроэнергию. Такая особенность конструкции светодиодных лампочек не позволяет им гаснуть сразу после выключения, и они продолжать слабо светиться.

Не рекомендуется приобретать изделия неизвестных производителей. Они будут работать некорректно и недолго и гореть после отключения. Кроме того, брак изделия может принести вред глазам из-за мерцания, белой цветовой температуры (вместо заявленного теплого света) и др.

Если электропроводка старая, то она подлежит замене. В данной ситуации лучшее решение – это доверить электрику работы по ее проведению.

При неправильном подключении нуля и фазы нужно выполнить переподключение: фазу – на выключатель, а нулевой провод – на лампочку.

Устранить проблему можно покупкой резистора, изготовленного из специальных материалов, препятствующих накоплению тепловой энергии.

Как выбрать светодиодные лампы

Решив заменить старые галогенные лампы, установленные на автомобиль с завода, следует знать, как правильно подобрать полупроводниковые источники света.

Во-первых, необходимо определиться с типом фар. Они могут быть:

  • рефлекторными;
  • прожекторными или линзованными.

Для этого достаточно прочитать маркировку на оптике. Также это можно понять и по внешнему виду. Упустите этот момент, лампы не поместятся в корпус.

При подборе ламп для замены не забываем про тип фар

Во-вторых, если бортовая система автомобиля определяет, что какая-то из ламп перегорела, следует отдавать предпочтение вариантам, оснащенным модулям Canbus. Дело в том, что led-лампа потребляет намного меньше мощности. Без наличия указанного модуля, это может вызывать ошибку.

В-третьих, при выборе светодиодных ламп важно правильно определиться с цоколем. Он должен быть таким же, как и у штатных источников света. В противном случае проводку автомобиля придется дорабатывать

В противном случае проводку автомобиля придется дорабатывать.

Немаловажный момент при выборе ламп — цоколь

В-четвертых, важным аспектом подбора качественных светодиодных ламп является наличие гарантии. Это позволит приобрести качественные комплектующие, которые смогут прослужить автомобилисту на протяжении длительного времени.

Это могут быть светодиодные лампы как от именитых брендов, так и других производителей, способных предоставить гарантию на длительный срок.

Еще одним важным параметром выбора источника света для своего авто является цветовая температура. От этого показателя зависит цвет светового пучка. В зависимости от данного параметра свет может иметь как кристально белый, так и желтоватый или голубой оттенок

Важно понимать, что от этого значения не зависит яркость света

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Мигание светодиодных ламп как избавиться от проблемы

Приветствую всех посетителей на сайте «Электрик в доме» . Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.

На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.

На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.

Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.

Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

  • включением нескольких ламп на один выключатель, например, в люстре;
  • отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

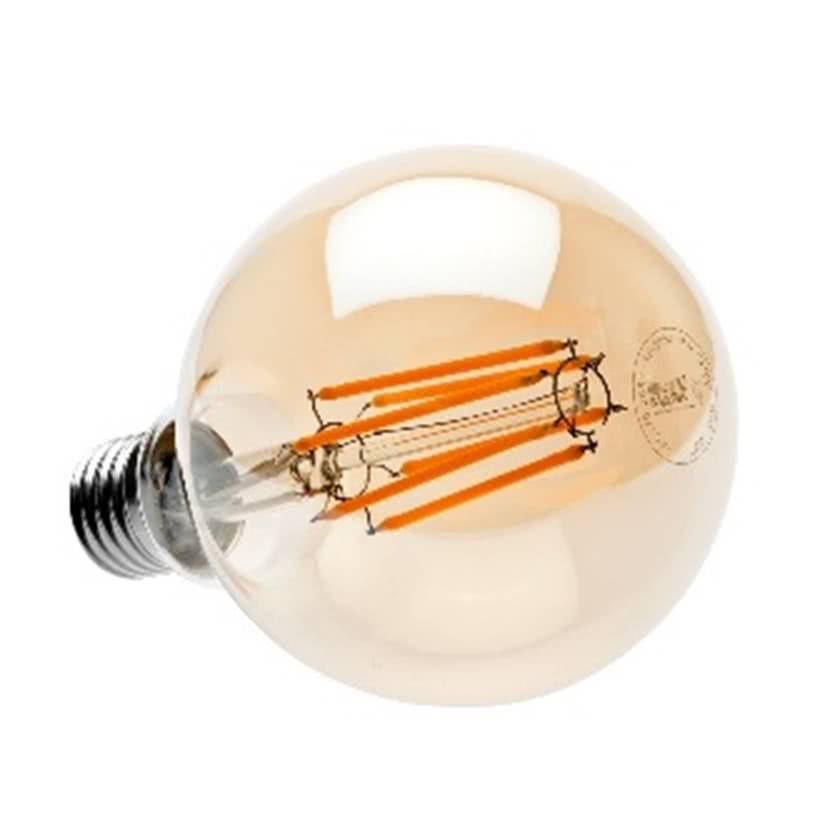

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.


Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

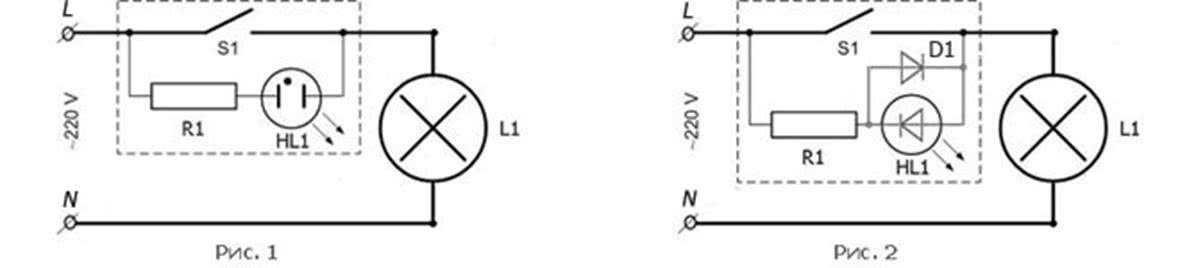

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.


Пример перепутанных фазного и нулевого проводов в электропроводке.

Светодиодные лампы – особенности устройства

Лампочки LED очень популярны и востребованы, они постепенно вытесняют с рынка аналогичные устройства с нитью накаливания. Несмотря на значительную стоимость, многие владельцы квартир стремятся приобрести именно диодные лампы, поскольку они отличаются существенно большим сроком службы, экономичностью и надежностью.

По сравнению с лампами накаливания, конструкция диодных приборов несколько сложнее. Выделим основные элементы и опишем их предназначение:

  • Цоколь – выполняется из латуни и покрывается никелем, что препятствует возникновению коррозии и способствует надежному контакту с патроном.
  • Полимерное основание цокольной части – покрывается полиэтилентерефталатом для защиты корпуса прибора от пробивания электрическим током.
  • Драйвер – выполняется по схеме гальванически развязанного модулятора стабилизатора электрического тока. Основное предназначение драйвера заключается в обеспечении стабильного бесперебойного функционирования даже при перепадах напряжения сети.
  • Радиатор – производится из анодированного алюминиевого сплава. Требуется для эффективного отвода тепловой энергии от остальных элементов лампочки.
  • Печатная плата из алюминия на теплопроводимой массе – гарантирует необходимый температурный режим работы чипов путем отвода тепла к радиатору непосредственно от чипов.
  • Чипы – собственно говоря, это и есть осветительный механизм, другими словами – диоды.
  • Рассеиватель – стеклянная полусфера, уровень рассеивания света которой стремится к максимуму.

Устройство светодиодной лампы

Принцип действия светодиодных ламп для простого обывателя довольно сложен и запутан. Если вкратце, то свечение происходит в результате выделения фотонов вследствие постоянного изменения и рекомбинации электронов с последующим переходом на другие энергетические слои. Бесперебойное протекание процесса обеспечивается полупроводниковыми материалами чипов. Чтобы обеспечить оптимальные условия работы всего устройства в целом, применяются различные резисторы или токоограничивающие механизмы.

Некоторые производители на сегодняшний день стараются внедрять усовершенствованные технологии создания свечения, в частности, задействуют специальные диодные мосты. Стоимость таких лампочек несколько выше по сравнению с другими светодиодами, но качество полностью соответствует цене.

Мерцание при включенном выключателе

  • неисправное пусковое устройство;
  • низкое напряжение/перепады напряжения;
  • низкое качество LED-лампы;
  • малая емкость сглаживающего конденсатора.

Если энергосберегающие лампочки загорелись после запуска, сразу моргают и тухнут, причина в пусковом устройстве. Чаще всего требуется замена пускового устройства или люстры.

Слишком низкое напряжение в электросети

Исправить ситуацию так же можно, если купить лампочки с высококачественным драйвером и оснастить систему освещения диммером. При его включении не на всю мощность освещение будет моргать. Только после поворота ручки до номинального значения LED-лампа будет работать нормально.

Иногда случается, что мерцание прекращается, если используются лампочки, предназначенные для работы при напряжении 180-250 В.

Отдельное внимание необходимо уделить системам освещения, работающим от блока питания 12 В. Включенный светодиод начинает моргать, если недостаточно мощности

Подобные ситуации случаются при замене галогеновых лампочек светодиодными, соединенными параллельно. Отвечая на вопрос, что делать, можно сказать одно – купить другой блок питания.

Низкокачественная лампочка

Дешевая LED-лампа, укомплектованная блокам питания без резистора, мигает не только выключенная, но и после того, как включается. Единственный вариант – покупать лампочки с КП (коэффициентом пульсации), установленным СанПиН 2.2.1/2.1.1.1278–03.

Малая емкость сглаживающего конденсатора

Теоретически улучшить эксплуатационные характеристики можно, на практике это удается не всегда. Нужно вскрыть цоколь, выпаять конденсатор и припаять новый. При выборе необходимо учесть размеры – новая деталь должна помещаться в цоколь. Желательно так же просверлить несколько отверстий для отвода избытка тепла.

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт. Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Почему мигают светодиодные лампы в выключенном состоянии

Большинство считает, что LED-лампы моргают исключительно по причине низкого качества. Это не совсем верно, так как причин гораздо больше. Чтобы привести освещение в порядок, необходимо знать все.

Проблемы с проводкой

Если фаза подключена к осветительному прибору, а ноль к выключателю, конденсатор заряжается постоянно, в выключенном состоянии моргает светодиод.

Если подключение правильное, а светодиодная лампа во включенном состоянии мигает, следует выяснить, нет ли наведенного напряжения. Оно возникает, если параллельно с проводом, идущим к светильнику, расположены другие провода. При наличии индикатора в первую очередь проверяется выключатель. Проводка сразу меняется, если осветительный прибор управляется переключателем без подсветки.

Если светодиодный светильник в выключенном состоянии моргает по причине повышенной влажности стены или заземленного нулевого провода, ситуация контролируется подключением к схеме УЗО (устройства защитного отключения).

Низкое качество светодиодных ламп

Достаточно частая причина моргания – низкое качество LED-ламп. Блок питания для них состоит из диодного моста, конденсатора и емкостного фильтра. При отсутствии защиты (впаянного в плату резистора) LED-лампа моргает как включенная, так и в выключенная, пока полностью перестанет функционировать. Устранить неисправность невозможно.

Поиск причин

Для многих может оказаться загадкой, почему моргает светодиодная лампочка при выключенном свете. Ведь пользователь своими манипуляциями с выключателем фактически разрывает электроцепь, и к потребителю фактически не поступает больше ток. Существует несколько причин, по которым лед светильник мигает в выключенном положении.

Фактор неисправной проводки

Когда светодиодная лампа мигает с какой-либо произвольной частотой, то предварительно выясняют, куда подключается фаза питания: непосредственно к плафону либо к одному из контактов выключателя.

Схема подключения

После исправления данного положения проблема может остаться. В этом случае разобраться, почему моргают светодиодные элементы, помогают наводки в сети (наведенное напряжение). Потенциал проявляется даже на неподключенных проводах, но при располагающейся рядом с ним иной силовой линией. Стоит озаботиться заменой силовых кабелей, если используется в цепи выключатель, не имеющий индикативного свечения.

Эксплуатация выключателей, имеющих подсветку

При смене лампы накаливания на ЛЕД-систему пользователи получают то, что светодиодные лампочки мигают. Это происходит в виде мгновенных вспышек небольшой мощности. Эффект проявляется по причине прохождения микротоков в сети даже в положении «Выкл». Имеющаяся в наличии электроцепь замыкается на источнике питания светового индикатора, расположенного в выключателе. При этом конденсатор постепенно накапливает заряд от такой сети.

Схема выключателя с подсветкой

Перебороть это можно самостоятельно. Достаточно спаять параллельно с источником света конденсатор нужной емкости или резистор. Обычно схему размещают с тыла выключателя или же прячут все в патроны, если там есть место. Когда светодиодная лампа моргает после выключения, ставят конденсатор, имеющий емкость в пределах 0,11-1,1 микрофарад, рассчитанный на эксплуатацию в 630 В. Предпочтительней выбирать модели 105-630V или подойдет 104-630V. Оба они металлопленочные. Плюсы подобного решения очевидны:

  • не набирает температуру;
  • сглаживает возможные сетевые шумы от остальных частей сети;
  • не использует активную мощность.

Для тех, кто избавляется от того, что моргает светодиодная лампа, при помощи резисторов, то предлагаем воспользоваться элементами, имеющими сопротивление в 1 МОм и с мощностью от половины до одного Вт. Данный резистор занимает в несколько раз меньше места, обеспечивая преимущество в ограниченном пространстве. Его стоимость составляет несколько рублей в розницу.

Необходимо учесть, что новые элементы вносят дополнительный элемент пожароопасности

В процессе монтажа им обеспечивают повышенные меры предосторожности:

  • осуществляется изоляция термоусадочной пленкой оголенных концов;
  • исключается касание с другими внутренними и корпусными элементами;
  • не допускается перекручивание проводов.

Причина, по которой происходит моргание, устраняется более просто в люстре, имеющей блок патронов, соединенных параллельным типом. Для этого не нужны дополнительные электронные детали. Можно вкрутить в один из них обычную низковатную лампу с нитью накаливания. В имеющейся схеме она станет выполнять функцию шунтирующего резистора.

Выключатель с датчиками движения и освещенности также приводит к бликованию лед прибора

Низкокачественные лампы

Качественные лед-лампы стоят достаточно дорого. Этот фактор в нашей стране для определенной категории людей является решающим, чтобы отдать предпочтение более бюджетной стоимости товара. Рынок переполняют дешевые азиатские товары, которые иногда не соответствуют и заявленным на упаковке параметрам.

Нередко блок питания снабжается несоответствующими конденсаторами с емкостью 4,7 мкФ. Они подзаряжаются посредством диодного моста. Достаточно его выпаять и заменить на более качественный аналог, чтобы моргание светодиодных ламп прекратилось.
