Почему выбивает узо: причины срабатывания и способы устранения неполадок

Когда может сработать УЗО?

Тема эта очень обширна, одной статьи точно не хватит. Поэтому покажу в картинках.

Что представляет из себя система питания наших домов и квартир? Если брать общий случай, схема будет такой:

Система питания наших домов и квартир

На трансформаторной подстанции (ТП) обмотки трансформатора (это может быть и генератор) с одной стороны глухо заземлены. L1, L2, L3 – линии, на которых присутствует линейное (между собой) напряжение 380 В или фазное (если измерять по отношению к нейтрали N) напряжение 220 В. Если с фазами всё понятно, то с N и PE всё сложнее – они могут разделяться на подстанции, как я изобразил (система TN-S), либо на вводе в дом (система TN-С-S), либо на лестничной площадке (система TN-С). В частном доме это может быть система без непосредственной связи с нейтралью – ТТ. Я не стал углубляться, изобразил заземляющий провод условно.

Кроме того, внутри каждой квартиры, кроме провода РЕ (которого в старых домах может и не быть), присутствуют проводящие предметы, хорошо или плохо проводящие ток, и имеющие потенциал, близкий к потенциалу земли – водопроводные и газовые трубы, мокрые полы, и т.д. Их я тоже изобразил в виде значка заземления внутри каждой квартиры.

К чему я веду? Я хочу показать, как может проходить ток утечки, на который среагирует УЗО, который установили в квартире №1.

Для упрощения схемы никакие устройства, кроме УЗО, я не показал:

Все токи, на которые сработает УЗО. Замкнутая цепь, по которой течет ток: обмотка трансформатора – L1 – нагрузка квартиры – N – обмотка трансформатора/

Самое очевидное – утечка с фазного провода L1 после УЗО:

• На “земляной” провод РЕ, либо на корпуса приборов, подключенные к нему (с электрической точки зрения это одно и то же),
• На предметы, не подключенные к защитному проводнику РЕ, но имеющие какую-никакую электрическую связь с землёй (с планетой Земля). А напомню, ноль (нейтраль) трансформатора на подстанции глухо (жёстко) заземлен,
• На другие фазы. В обычной квартире маловероятно, но чудеса бывают. Например, при ухудшении изоляции проводов где-то в подъезде.

Но по тем же путям может быть утечка не только с фазного провода, но и с нулевого. Только для достижения нужного значения тока срабатывания нужно большее напряжение. Это если мы говорим про утечку с нуля на землю – ведь у них разность обычно всего несколько вольт.

В итоге УЗО выключает нагрузку, в которой произошла утечка, тем самым устраняя причину и её последствия.

Причиной утечки может быть появление электрической связи по указанным путям. Связь эта может быть как из-за ухудшения изоляции, так и из-за прикосновения человека к металлическим частям, которые по разным причинам могут быть под напряжением.

Почему срабатывает УЗО – ООО “Инжпроф”

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.

Срабатывает УЗО причины

Из примера выше видно, что утечка тока происходит из-за нарушения изоляции изношенных проводов, что особенно часто может встречаться в старых домах. Здесь активация УЗО позволяет избежать даже пожара, который может быть вызван неисправностью электропроводки или другого прибора. Такие нарушения обычно проявляться в виде различных трещин. В подобных случаях необходимо как можно скорее вычислить место, из которого происходит утечка.

Водонагреватель Термекс: выбивает УЗО

Помимо проблем с проводами УЗО активируется из-за пробоя изоляции в бытовой технике. Старые стиральные машины, холодильные и другие старые приборы с большой вероятностью могут вызвать данный инцидент.

В примерно половине всех случаев подстраховаться от неправильной активации УЗО можно, перевернув вилку в розетке.

Стоит знать, что в последнее время согласно требованию РЭСа для дома и квартиры стали использовать УЗО, ток срабатывания которых составляет 100 МА В таких случаях, защита срабатывает, только если УЗО обнаруживает утечку силой более 100 мА. Такие УЗО устанавливаются после прибора учёта, счётчиком. При использовании иных типов может случиться так, что перепад напряжения выбивает узо. Читайте: назначение УЗО.

А что делать, если с проводкой все в порядке?

Другие неисправности

Перед тем, как искать, что вышло из строя в стиральной машине, ее нужно отключить от сети. Кроме того, нужно убедиться, что в ней не осталось воды.

Итак, стиральная машина выбивает автомат во время стирки или при включении по нескольким причинам:

1. Повреждена вилка, от которой ток идет ко всем проводам и деталям.
2. Произошло замыкание нагревательного элемента.
3. Испортился сетевой фильтр.
4. Сломался двигатель.
5. Поврежден фильтр помех.
6. Не работает кнопка управления.
7. Нарушена целостность проводов.

Ремонт стиральной машины

Замена силового провода

Если по каким-то причинам был поврежден силовой провод, его нужно заменить:

1. Выключить машину из сети.
2. Слить воду.
3. Снять панель, предварительно открутив крепления.
4. Вытащить сетевой фильтр, также закрепленный винтом.
5. Выдавить стопор.
6. Аккуратно вытащить провод из машинки.

Чтобы поставить новый провод, нужно повторить все то же самое, только в обратном порядке.

Проверка ТЭНа

Если с силовым кабелем все нормально, необходимо проверить состояние нагревательного элемента или ТЭНа. Почему? С течением времени на нем оседают примеси и накипь. Это провоцирует его перегревание и замыкание. Как следствие – выбивает автомат сразу после включения стиральной машины.

Проверка ТЭНа

В большинстве случаев ТЭН приходится заменять. Как это правильно сделать:

1. Снять заднюю или переднюю панель (в зависимости от расположения нагревательного элемента).
2. Гайку болта заземления провернуть на несколько оборотов.
3. Аккуратно подцепить ТЭН и вытащить.
4. Повторить все действия в обратном порядке, только с новой деталью.

Закручивать гайку слишком туго нельзя. Включать машинку для проверки можно только после того, как она будет полностью собрана.

Замена сетевого фильтра

Если вышел из строя сетевой фильтр, его нужно заменить. Проверить состояние этого элемента можно с помощью прозвона входных и выходных проводов. В некоторых устройствах фильтр имеет электрический шнур. Он также может нуждаться в замене.

Ремонт двигателя

Как говорилось выше, еще одна причина, почему выбивает автомат, – неисправность двигателя. Он может выйти из строя по нескольким причинам:

• длительный срок службы;
• нарушение целостности бака;
• повреждение шланга;
• износ щеток.

Выяснить, что именно сломалось, можно, прозвонив контакты мотора и всю поверхность устройства.

Ремонт двигателя

С другими неисправностями можно справиться примерно так:

1. Фильтр помех обычно расположен в начале электрической цепи. Если при осмотре видно, что на контактах есть оплавления, эту деталь следует заменить.
2. С вышедшей из строя кнопкой дела обстоят сложнее, ведь она используется часто. При первичном осмотре можно увидеть контакты, которые износились и окислились. Мультиметр поможет обнаружить неисправность на пути от кнопки управления к двигателю, нагревательному элементу, насосу и другим деталям.
3. Перетертые провода – результат их трения о поверхность стиральной машины. Если вовремя не предпринять меры, изоляция перетрется и случится замыкание. Избежать этого поможет повторная изоляция.

Выбивать автомат при стирке или включении стиральной машины LG, Бош, Индезит и других моделей может по разным причинам. В большинстве случаев это неисправности в электропроводке, но иногда выходит из строя одна из деталей. Если есть возможность, их можно отремонтировать, в противном случае придется выполнить их замену. Лучше, если этим займется специалист.

Ликвидация и предупреждение срабатывания УЗО

Такой поиск причин, почему выбило УЗО, занимает много времени и усилий. Кроме того, иногда таких причин может быть несколько и устранение одной не приведёт к необходимому результату. Правильно выполняйте все действия, проводите проверку в защитных перчатках и точно следуйте всем этапам.

Лучшим выходом из подобных ситуаций станет их предупреждение. При монтаже проводки сразу учитывайте все меры безопасности и выполняйте всё качественно. Старую электрику в доме, включая розетки или выключатели . лучше всего будет заменить вместе с той же проводкой. При монтаже автоматических выключателей и УЗО – оборудуйте защиту или приобретите отдельно электрический шкаф, который будет защищён от попадания влаги. Помните, что, соблюдая правила безопасности при использовании электрических приборов, вы, не только сохраняете её работоспособность, но и не перегружаете всю проводку квартиры или дома.

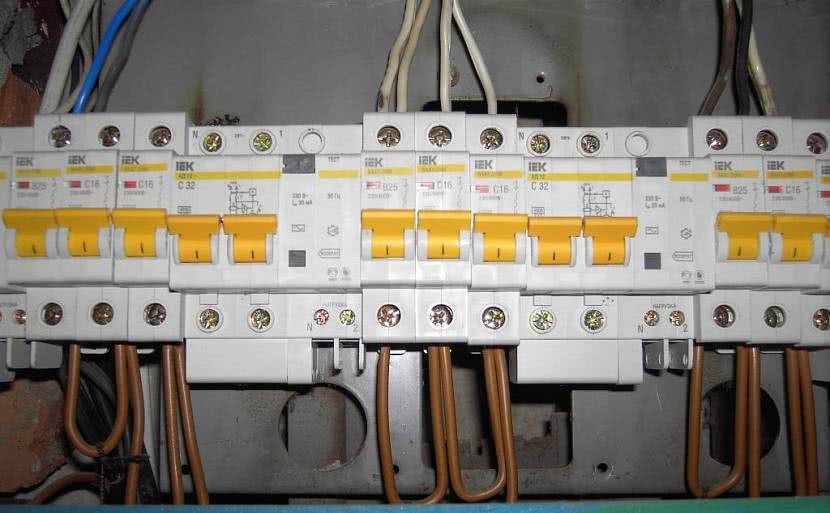

Как правильно подобрать УЗО

Нужно понимать, что УЗО с током утечки больше 0,03 ампера, есть смысл устанавливать только на большие объекты и оборудование, для того чтобы избежать ложных срабатываний. При необходимости защиты именно человека, рекомендуется УЗО реагирующее на ток утечки до 0,03 А. Именно 30 миллиампер считаются безопасными для человеческого организма.

При поборе трехфазных УЗО, нужно учитывать для чего вы его устанавливаете. Если это отдельное оборудование, например электросауна, то ток утечки также не должен превышать 0,03 ампера. Для защиты всего дома можно устанавливать менее чувствительные УЗО с током утечки 0,1 ампер. Делается это для того чтобы избежать ложных срабатываний от гуляющих токов.

Также нужно понимать, что при установке УЗО на уличные линии, можно столкнуться с проблемой частых отключений во время дождей или просто влажной погоды. Поэтому это либо отдельное менее чувствительное УЗО для улицы, либо его отсутствие, что не противоречит правилам и нормативам.

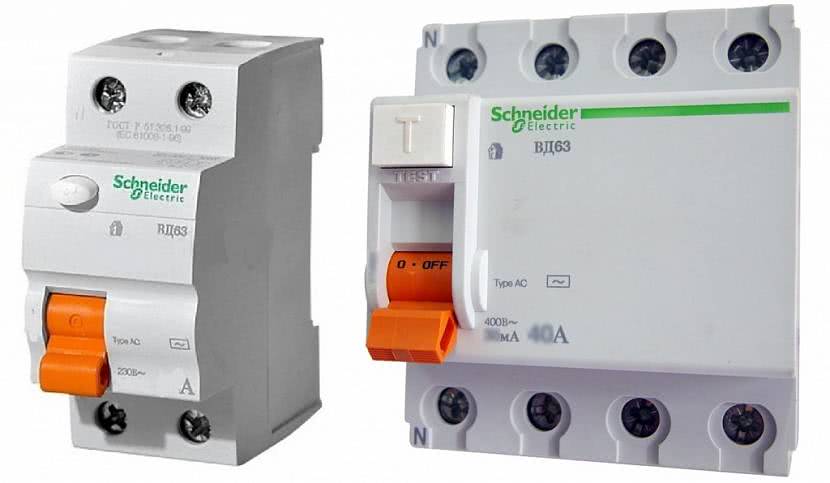

Особенности выбора УЗО

Прежде, чем приступать к выбору УЗО, следует определить тип электрической проводки, проанализировать эксплуатационные особенности помещения и подобрать схему подключения устройства для защиты.

В продаже есть УЗО с различным предельным значением дифференциальных токов. Каждое устройство имеет свое предназначение. Для использования в быту используются приборы с уровнями 10 мА, 30 мА, или 100 мА. Для защиты жилых зданий или офисов обычно этого достаточно.

Виды УЗО нужно выбирать в соответствии с конкретными условиямиИсточник samodomik.ru

Стандартный вариант устройства не способен отключить силовые контакты если сеть перегружена, или предохранить проводку от возникновения коротких замыканий. Для избежания неприятных ситуаций стоит дополнить защиту автоматическими включателями или другими защитными механизмами.

Также каждый покупатель должен знать как проверить УЗО. Для этой цели каждый прибор имеет тестовую кнопку. При ее нажатии происходит утечка тока, и силовые контакты должны автоматически отключатся.

При нажатии на тестовую кнопку прибор должен отключитсяИсточник electrikmaster.ru

Ложное срабатывание УЗО (без нагрузки)

В данном разделе содержатся причины ложных срабатываний, которые относятся к неисправности самого устройства защитного отключения. Почему выбивает УЗО при исправной электропроводке и электроприборах? В некоторых случаях причиной того, что сработало УЗО, является не аварийная ситуация, а выход из строя самого аппарата. Он может быть изготовлен с браком заводом изготовителем или выйти из строя во время хранения или в процессе эксплуатации.

1) Неисправность кнопки «Тест»

При эксплуатации исправность аппарата необходимо периодически проверять. Для этого на его передней панели находится кнопка «Тест». При её нажатии должно произойти срабатывание защиты.

Если выбивает УЗО, причиной может быть неисправность этой кнопки:

1. Отсутствие срабатывания УЗО при нажатии. В этом случае устройство перестаёт выполнять свои защитные функции и подлежит немедленной замене.
2. При «залипании» контактов кнопки ручку аппарата не получается взвести в рабочее положение. Такая ситуация сохраняется, если от устройства отключить отходящие провода. Если при их отсоединении прибор включается, то проблема не в кнопке «ТЕСТ», а в наличии тока утечки в электроприборах или проводке.

2) Неисправен спусковой механизм

Постоянное срабатывание может происходить при неисправном спусковом механизме. В этом случае устройство защитного отключения будет отключаться при ударах двери и других толчках или не будет включаться совсем.

Для выявления этой неисправности необходимо обесточить дифреле, включить его и постучать по его корпусу ручкой отвёртки. Если аппарат не включается или отключается при лёгком постукивании, то неисправен механизм и УЗО необходимо заменить.

3) Появление конденсата внутри УЗО

При монтаже электрощита в сыром помещении или на улице внутри установленной в нём аппаратуры может появится конденсат. Это приведёт к появлению тока утечки внутри прибора и срабатыванию защиты.

Эта неисправность проверяется так же, как неисправность кнопки «Тест» – отключением отходящих проводов. Кроме того, в электрощите будут видны следы влаги и окисленные провода.

Как самостоятельно устранить неисправности?

Проще всего найти неисправность во внутреннем устройстве электроприборов. Отключив их, а потом подключая по одному, можно точно определить, какая техника вынуждает срабатывать защитную автоматику. После этого останется только проверить сам прибор. Не исключено, что он в полном порядке, но для него необходимо установить УЗО, рассчитанное на большие токи.

Утечка может быть связана с неисправностями мощных электроприборов или проводки. Если УЗО выбивает из-за техники, это несложно определить

Чаще всего проблемы с УЗО возникают из-за приборов, в которых установлены мощные ТЭНы: электродуховок, водонагревателей, стиральных машин.

Когда «виновник» будет найден, имеет смысл отвезти его в сервисный центр. Профессиональные мастера смогут точно определить и исправить поломку.

Старая электропроводка способна принести много неприятностей. В идеале ее следует немедленно заменить на новую. Но в реальности это не всегда можно сделать оперативно

УЗО может выбивать даже с новой электропроводкой. Причина может быть любой: попадание влаги на открытый участок кабеля или отсоединение нулевого проводника. Чтобы точно определить место утечки, придется провести полную ревизию электроточек.

В первую очередь проверяют работу источников света. Это проще всего

Нужно обратить внимание, не выбивает ли устройство при включении одного из светильников. Если с ними все в порядке, ревизуют трассу прокладки электрокабеля

Проще это делать в деревянных домах, где смонтирована открытая система. А вот со скрытой проводкой больше проблем, т.к. потребуется найти специальный прибор и научиться им пользоваться.

Точные места прокладки кабелей можно определить лишь с помощью специальных приборов. Некоторые умельцы способны самостоятельно изготовить устройства, реагирующие на проводники, расположенные под 10-сантиметровым слоем штукатурки

Профессиональные электрики часто используют детектор «Дятел» (E-121). Это практически безупречное устройство, способное с высокой точностью определить не только кабели в стене, но и места обрывов. Глубина работы сигнализатора – 7 см. Благодаря ему находят поврежденную проводку даже под гипсокартоном.

Достойный аналог «Дятла» – сигнализатор MS (Китай). С его использованием иногда возникают проблемы, т.к. нужно привыкнуть к особенностям функционирования. MS определяет любой металл в стенах, поэтому срабатывает не только от проводки, но и от гвоздей. А вот экранированные фольгированными покрытиями кабели он «не видит», что создает ряд неудобств.

Для поиска проводки и мест обрывов применяют модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Можно использовать тепловизоры, которые тоже отлично себя зарекомендовали.

Тепловизор – идеальный инструмент электрика. С его помощью можно определить расположение проводки, выяснить ее качество, найти обрыв. Единственный нюанс: такая диагностика дорого обойдется, если покупать прибор

Есть и другие способы найти скрытую проводку. Ее примерное расположение очевидно: кабели прокладывают строго по вертикали или по горизонтали, поэтому достаточно представить прямые от электроточек, чтобы понять схему. Над этими местами можно провести включенным радиоприемником или микрофоном: появляется характерный шум помех.

Подробнее о правилах разводки и проектирования электропроводки в доме читайте далее.

Когда место утечки будет определено, следует выяснить характер поломки и устранить ее самостоятельно или с помощью специалиста.

При включении скважины

При использовании скважинного насоса бывают ситуации, когда в момент его включения автомат в щитке выбивает или отключается с определенной выдержкой времени. При этом насос останавливается и не подает воду.

Эксперты выделяют несколько причин:

1. Перегорели обмотки в движке насоса. Не секрет, что качество изделия зависит от цены. Бюджетные модели долго не служат и выходят из строя через 1-2 года эксплуатации (иногда меньше). Некоторые устройства быстро сгорают из-за повреждения автоматики, к примеру, из-за клина реле, контролирующего давление. В случае повреждения оно не может отключить насос, который работает без остановки и в итоге перегорает.
2. Поврежден подводящий кабель, по которому к скважине подается напряжение. К примеру, провод может перетереться, из-за чего возникает КЗ. При этом сам насос исправен и после замены кабеля продолжает выполнять возложенные на него задачи. Известны случаи, когда кабель и вовсе оказался бракованным.
3. Вода попала в колодку, где соединяются провода (находится на корпусе скважины). Как правило, проблема происходит в весеннюю пору при таянии снегов.

При выбивании автомата в момент включения скважины нельзя торопиться с заменой устройства. Возможно, причина кроется в чем-то другом.

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему.

Гораздо легче проверить ее пошагово:

• Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
• Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
• Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
• Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

О других способах проверки УЗО на работоспособность можно прочесть в этом материале.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Это интересно: Схема подключения УЗО в однофазной сети с заземлением и без «земли»
